高压清洗车—-毕业设计说明书
自动洗车机总体设计 毕业设计说明书
摘要:随着经济的发展，生活水平的提高，汽车已经逐渐走进我们的日常生活，从公交车到小型汽车，汽车给人们带来方便的同时，如何方便快捷将汽车清洗干净也成为了人们日常需要解决的难题。
本课题就针对人们生活中所遇到的这一难题，提出一个合理的结果方案。
关键词：自动洗车机总体设计Summary:With economic development, improvement of living standards, the car has gradually into our daily lives. From small cars to buses, cars bring convenience to people. At the same time, how convenient wash the car has become the people's daily problems to be solved.This paper will address this problem encountered by people living in the proposed program a reasonable result.Keywords:automatic washing machine overall design目录摘要 (1)1．前言 (4)2．方案的拟定 (6)2.1 隧道式自动洗车机的工作原理及主要特点 (6)2.2往复式自动洗车机的工作原理及主要特点 (7)2.3 水斧式无接触自动洗车机的工作原理及主要特点 (10)3.方案的选择及可行性分析 (13)4.方案的设计 (16)4.1自动洗车机的主要组成部分及主要技术参数 (16)4.2自动洗车机的清洗系统的设计 (17)4.3自动洗车机的水处理和水循环系统的设计 (18)4.4自动洗车机的其他方面的设计及相关计算说明 (19)5.结束语 (21)6.感谢 (21)7.参考文献 (23)8.附录 (24)1 前言随着经济的的飞速发展，科学技术的不断进步，人们的对日常生活的各项要求也越来越严格，尤其在通行方面，人们的要求更是越来越高。
全自动洗车机毕业设计(3)
第3章 电气元件的选型3．1 低压断路器的选择低压断路器(也称自动开关或空气开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
3．1．1 低压断路器的结构及工作原理1．低压断路器的结构低压断路器的结构剖面示意图如图3-1所示，它由7个部分组成。
图3-1 低压断路器的结构1—主触点；2—自由脱扣机构；3—过电流脱扣器；4—分励脱扣器；5—热脱扣器；6—失压脱扣器；7—按钮(1) 过电流脱扣器 当流过断路器的电流在整定值以内时，过电流脱扣器3所产生的吸力不足以吸动衔铁。
当电流超过整定值时，强磁场的吸力克服弹簧的拉力拉动衔铁，使自由脱扣机构动作，断路器跳闸，实现过流保护。
(2) 失压脱扣器 失压脱扣器6的工作过程与过流脱扣器恰恰相反。
当电源电压在额定电压时，失压脱扣器产生的磁力足以将衔铁吸合，使断路器保持在合闸的状态。
当电源电压下降到低于整定值或者降为零时，在弹簧的作用下衔铁释放，自由脱扣机构动作而切断电源。
(3) 分励脱扣器 分励脱扣器4用于远距离操作。
在正常工作时，其线圈是断电的；在需要远程操作时，按动按钮使线圈通电，其电磁机构使自由脱扣机构动作，断路器跳闸。
2．低压断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
全自动洗车机毕业设计(1)
目 录摘 要 (I)Abstract (II)第1章 洗车机发展情况综述 (1)1．1 前言 (1)1．2 国内外洗车机发展的现状 (1)1．2．1 国内洗车机发展的现状 (1)1．2．2 国外洗车机发展的现状 (3)1．3 洗车机的优点和不足 (5)第2章 总体方案设计....................................... 错误!未定义书签。
2．1 电脑洗车机概述 ................................... 错误!未定义书签。
2．2 方案的拟定 ....................................... 错误!未定义书签。
2．2．1 隧道式电脑洗车机 ........................... 错误!未定义书签。
2．2．2 往复式电脑洗车机 ........................... 错误!未定义书签。
2．3 方案选择 ......................................... 错误!未定义书签。
2．4 方案分析 ......................................... 错误!未定义书签。
2．5 方案设计 ......................................... 错误!未定义书签。
2．5．1 洗车机的组成及技术参数 ..................... 错误!未定义书签。
2．5．2 洗车机控制过程的设计 ....................... 错误!未定义书签。
第3章 电气元件的选型..................................... 错误!未定义书签。
3．1 低压断路器的选择 ................................. 错误!未定义书签。
3．1．1 低压断路器的结构及工作原理 ................. 错误!未定义书签。
全自动洗车机毕业设计(2)
第2章 总体方案设计2．1 电脑洗车机概述电脑洗车机是利用电脑控制毛刷和高压水枪来清洗汽车的一种设备。
主要由电路、气路、水路和机械部分构成。
电脑洗车是用大量的流动水冲洗车身，洗完后还会经过机器自动风干程序，可以把存留在车身所有缝隙里的水流全部吹出来，起到了保护汽车内部部件的作用，同时完全避免了泥沙划伤车漆的现象。
电脑洗车机技术先进，造型美观，有多种全自动洗车程序可供选择。
它通过光电系统检测，经电脑分析计算出各种动作的最佳位置和力度，达到最佳的洗车效果。
具有洗车效果好，效率高，节水等特点。
电脑洗车机按其工作方式可分为隧道式和往复式两种。
隧道式电脑洗车机根据功能的多少及先进程度，分为多个等级。
比较基础的是清水冲洗、皂液冲刷、冷风吹干、人工再行擦拭的方式。
在这个基础上，还有多个升级版，有的有两套吹风；有的加上热风；有的可以同时冲洗底盘；还可以在洗车和吹干之间再加一个光亮剂喷洗门，喷出光亮剂在吹干时使其固化，也就是所谓的蜡洗。
最先进的机型已经开始采用数字信号传输命令，指导机器完成各个程序和动作。
往复式电脑洗车机是一种最初级的洗车设备。
当车开进设备后，汽车位置固定不动，设备的龙门带着洗车用具，前后移动，完成洗车的各个程序。
它的优点是设备的购进价格相对较低，大约是隧道式机器的二分之一；还有一个长处就是它相对于隧道式机器，工作时的实际占地面积小，甚至可以再一个较大的房间里完成洗车。
对于前期资金较紧张或店内面积较小的投资者比较适合。
2．2 方案的拟定2．2．1 隧道式电脑洗车机1. 隧道式电脑洗车机工作原理：洗车机不动，汽车由机械牵引或自行缓慢通过洗车机的工作区域，洗车机通过各种检测设备反馈的信息，按照相应的指令程序自动运行，达到清洗汽车的工作方式。
按清洗车型又可分为：大巴式洗车机、无轨电车(地铁、旅游列车)清洗机等。
最大的优点是清洗速度快，最快可1分钟清洗一台车，并且可以连续不段的对车进行清洗。
适合大型洗车场，会员制洗车场，大型公交停车站或大型停车场复合洗车等。
3.5t的高压清洗汽车毕业设计
摘要随着城市化步伐的加快，道路的迅速增加，对环保要求的日益提高，导致城市对高压清洗车的需求日益增长。
开发具有自主知识产权的高压清洗车也就成了我国城市环卫事业中的重要课题，而且对提高我国专用车的设计水平，带动我国环卫车辆的自主设计开发具有重要意义。
北京一些大城市更是迈向国际化大都市的步伐，对城市环境质量要有更高的要求，因此，高压清洗车作为清洁城市的“卫士”应该是当前最具发展前景的专用汽车品种之一。
文中通过大量调研，改装了一种以二类底盘为基础，额定载质量为3.5t的高压清洗汽车。
文中主要进行了由水罐、水罐的内部结构、及二类底盘装置的选型和设计。
对高压水泵、液压泵、液压缸的选型计算。
最后，对改装完成后的高压清洗车进行了必要的动力性、燃油经济性和稳定性等主要整车性能的计算分析，计算结果表明整车性能满足要求。
关键词：汽车；底盘；水泵；液压泵；液压缸AbstractWith acceelerated of urbanization, rapid increase in roads, environmental protection requirements increasing, resulting in city-to-high-pressure cleaning vehicle demand. Development of independent intellectual property rights of high-pressure cleaning vehicle of urban sanitation has become an important subject of the cause, but also to improve the level of special vehicle design, sanitation vehicles driven my own design and development of great significance. With the end of the 2008 Olympic Games, Beijing and other major cities is accelerated towards the pace of an international metropolis, the urban environmental quality to be demanding, therefore, high-pressure washing cars as a clean city, "defender" should be At present the most promising varieties of Special Purpose Vehicle.A large number of research paper, a modified chassis to the second category, based on the quality of the rated 3.5t containing high-pressure car wash. In this paper, mainly by high-pressure pumps, hydraulic pumps, hydraulic cylinder and chassis attachment system comprising water, hydraulic system design. Finally, after the completion of the conversion of high-pressure car wash had the necessary power, fuel economy and stability of vehicle performance, such as the calculation of the main analysis, the calculation results show that the vehicles meet the requirements of performance.Keyword: Automobile; Chassis; Water pump; Hydraulic pump;Hydraulic cylinder目录摘要 (I)ABSTRACT (II)绪论............................................................................................................. - 1 -1.1课题研究前景 (1)1.2课题研究现状 (1)1.3课题研究目的和意义 (2)1.4设计的主要内容 (3)第2章高压清洗车总体设计................................................................... - 3 -2.1总体设计方案分析 (3)2.2质量参数的确定 (3)2.2.1整车整备质量............................................................................... - 3 -2.2.2装载质量....................................................................................... - 4 -2.2.3汽车总质量................................................................................... - 4 -2.3高压清洗车底盘的选型 .. (4)2.4罐体支撑座的设计 (6)2.4.1支撑座校核计算........................................................................... - 6 -2.4.2副车架的前端形状及安装位置................................................... - 7 -2.4.3罐体支撑座的固定装置............................................................... - 8 -第3章水路系统的设计计算................................................................... - 10 -3.1水罐的设计及计算 (10)3.1.1罐体选材..................................................................................... - 10 -3.1.2罐体设计要求............................................................................. - 10 -3.1.3罐体容积的确定......................................................................... - 10 -3.1.4壁厚计算校核............................................................................. - 11 -3.2水泵的选型计算 (13)3.3取力装置的分析计算 (14)3.4液压阀的选取 (16)3.4.1方向控制阀的选取..................................................................... - 16 -3.4.2溢流阀的选取............................................................................. - 16 -3.5水路计算 (16)3.5.1水路压力损失分析..................................................................... - 16 -3.5.2水路压力损失计算..................................................................... - 17 -第4章液压系统的选型计算................................................................... - 19 -4.1确定液压系统主要参数 (19)4.1.1初选系统压力............................................................................. - 19 -4.1.2确定液压缸尺寸......................................................................... - 20 -4.2选择调速方式及油路循环方式 (21)4.2.1调速方式的选择......................................................................... - 21 -4.2.2油路循环方式的选择................................................................. - 21 -4.3液压元件的选择 (22)4.3.1液压缸的选取............................................................................. - 22 -4.3.2液压泵的选取............................................................................. - 22 -4.3.3液压辅件的选择......................................................................... - 24 -4.4管道的选择 .. (24)4.4.1管道内经的确定......................................................................... - 24 -4.4.2管道的确定................................................................................. - 25 -4.5确定油箱的容量 (25)第5章高压清洗车基本性能参数计算................................................... - 26 -5.1动力性计算 (26)5.1.1发动机外特性............................................................................. - 26 -5.1.2汽车的行驶方程式..................................................................... - 28 -5.1.3动力性评价指标的计算............................................................. - 30 -5.2燃油经济性计算 (34)5.3高压清洗车稳定性计算 (35)结论........................................................................................................... - 37 -参考文献....................................................................................................... - 38 -致谢........................................................................................................... - 39 -绪论1.1课题研究前景近10年来，我国高压清洗车的装备技术得到了迅速发展，产品的类型、功能已能基本满足一般的作业要求。

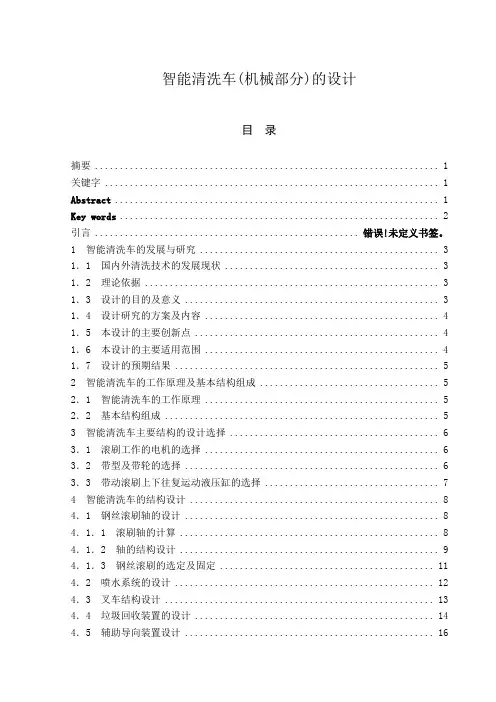

智能清洗车(机械部分)的设计_毕业设计
智能清洗车(机械部分)的设计目录摘要 (1)关键字 (1)Abstract (1)Key words (2)引言 .................................................... 错误！未定义书签。
1 智能清洗车的发展与研究 (3)1．1 国内外清洗技术的发展现状 (3)1．2 理论依据 (3)1．3 设计的目的及意义 (3)1．4 设计研究的方案及内容 (4)1．5 本设计的主要创新点 (4)1．6 本设计的主要适用范围 (4)1．7 设计的预期结果 (5)2 智能清洗车的工作原理及基本结构组成 (5)2．1 智能清洗车的工作原理 (5)2．2 基本结构组成 (5)3 智能清洗车主要结构的设计选择 (6)3．1 滚刷工作的电机的选择 (6)3．2 带型及带轮的选择 (6)3．3 带动滚刷上下往复运动液压缸的选择 (7)4 智能清洗车的结构设计 (8)4．1 钢丝滚刷轴的设计 (8)4．1．1 滚刷轴的计算 (8)4．1．2 轴的结构设计 (9)4．1．3 钢丝滚刷的选定及固定 (11)4．2 喷水系统的设计 (12)4．3 叉车结构设计 (13)4．4 垃圾回收装置的设计 (14)4．5 辅助导向装置设计 (16)参考文献 (17)附录 (18)致谢 (19)智能清洗车结构的设计机械电子工程专业学生韦忠爽指导教师杨桂林摘要:本次设计的题目是智能清洗车结构的设计，包括清洁工作部分、提升装置、垃圾回收装置，以及各零部件的选择和校核。
该智能清洗车是利用对高温、高压蒸汽的特殊控制，配合钢丝滚刷的清洁作用对墙面粘贴的纸类小广告进行清理，再利用回收装置对残留垃圾进行回收，能在确保清洁效果的同时，最大限度减少用水量和对墙面的损害。
同时，车辆配置垃圾回收装置，可以快速收集清洗过程产生的碎纸废水，提高了清洁效率，节省了人力物力。
大体步骤如下：首先由位于车体前部的高温蒸汽喷洒装置向目标喷洒蒸汽，起到对目标的湿润的作用，然后利用钢丝滚刷对目标进行机械打磨，使目标粉碎完全脱离地面，最后由车体尾部的清扫回收装置完成对残留垃圾的清扫和回收任务。
高压清洗车说明
高压清洗车说明
高压清洗车是一种常见的汽车清洗方式，采用高压水枪将汽车表面的污垢通过高压水流冲洗干净。
使用高压清洗车有以下几点需要注意。
首先，准备好设备。
需要一台高压清洗机、高压水枪和液压管。
使用前需要检查设备是否完好无损，并根据使用说明操作设备。
其次，清洗前应先对车辆表面进行初步清除。
使用软毛车刷和汽车专用洗车剂清洗车辆表面，去除大部分的沙子和灰尘，减少高压水枪对汽车表面的刮蹭和伤害。
然后，进行高压清洗。
在清洗前，需要根据车辆表面的脏污程度和材质的不同，调整高压水枪的水压大小。
清洗过程中要注意高压水枪的距离和清洗方向，保持距离适中、清洗角度合理、水流方向一致，避免高压水流造成损坏。
最后，清洗后要用软质毛巾擦干汽车表面。
避免在阳光下晾车，以免高温下的水滴会对汽车表面造成永久性损伤。
总之，高压清洗车是一种高效、快捷的汽车清洗方式，但需要注意清洗前的准备工作、清洗过程中的细节和清洗后的注意事项。
高压清洗车的使用说明书
高压清洗车的使用说明书一、主要技术参数（参阅本车《合格证》或公告内容）二、高压清洗车全车概述本车主要由各种车型底盘、水罐、水路和油路系统、卷管器、冲洗管器等部分组成。
它是用高压水泵抽出罐里的水，排出的高压水通过高压胶管向喷头。
从高压喷头的孔向后喷出水的反作用使喷头带着胶管进入下水道的深处。
同时冲洗下水道中的污泥，使它随着水流入水游沉井达到清污流通的目的。
三、操作方法该车喷射高压水进行清扫作业，所以使用和操作方法有误，则会导致人为事故，应慎重操作。
1．一般注意事项：1作业时，操作者不得离开操作柜，以便及时处理万一出事的不测事故。
2作业时，不得靠近喷头，以免伤人。
3输水、洗车、清洗壁面切勿用高压4应使用干净的清水，污水不仅缩短寿命，用时导致气穴。
2．水罐供水方法1供水前，应检查并清洗过滤器。
2将输水带的一端拧入消防水栓或供水车上，另一端拧入水罐前右侧上水接扣上。
3供水时，可从仪表盘上的水位表现上观察水位。
3．下水道清洗作业时停车位置：1清洗车应直线停在下水道沉井处，停车位置不适，则不仅降低作业效率，同时缩短胶管寿命。
2清洗车应停车被清洗的一段下水道的下游井口，汽车面对下游停放。
4．水泵驱动操作驱动前应检查下述内容：1水路系统2液压系统a. 水罐内是否注满清水 a.检查油箱内是否合标油b. 截止阀是否打开 b.油箱下的两截止阀是否打开c. 过滤器上是否有堵物d. 检查水泵曲轴的润滑油量3操作柜a. 手油门置于“小”位置b. 高压三通阀“回水”位置c. 卷管手柄置于“停”位置d. 调速旋钮置于“慢”位置e. 压力表开关置于“开”位置f. 洗管置于“关”位置g. 在确认以上各项均在正确位置后，起动发动机，将分动箱上的水泵离合操9纵杆后搬，水泵既可低速转动。
5．下水道清洗作业1作业准备a. 调汽车油门于中速b. 卷管手柄置于“放”位置c. 缓慢顺时针旋转调速旋钮，以调整放管速度d. 用导向钳将喷头托入下水道300mm以上。
高压清洗车课程设计
高压清洗车课程设计一、教学目标本课程旨在让学生了解高压清洗车的基本原理、结构及应用，掌握相关物理知识，提高学生的科学素养和实际操作能力，培养学生的创新意识和团队协作精神。
具体目标如下：1.知识目标：（1）了解高压清洗车的工作原理及基本结构；（2）掌握液体压强、流速与压力等物理概念；（3）了解高压清洗车在实际生活中的应用。
2.技能目标：（1）能够分析高压清洗车的工作过程，并进行简单的故障排除；（2）能够运用物理知识计算高压清洗车相关参数；（3）培养学生的实际操作能力和团队协作能力。
3.情感态度价值观目标：（1）培养学生对科技产品的兴趣和好奇心，激发学生学习物理的积极性；（2）培养学生热爱生活、关注社会发展的意识；（3）培养学生具备环保、安全意识，关爱自然环境。
二、教学内容1.高压清洗车的基本原理；2.高压清洗车的结构及其功能；3.液体压强、流速与压力的关系；4.高压清洗车在实际生活中的应用；5.高压清洗车的操作与维护。
三、教学方法1.讲授法：讲解高压清洗车的基本原理、结构及应用，引导学生掌握相关物理知识；2.讨论法：学生针对高压清洗车的实际应用及操作进行讨论，提高学生的思考和分析能力；3.案例分析法：分析高压清洗车在实际生活中的案例，让学生了解其应用价值；4.实验法：安排学生进行高压清洗车的操作实验，培养学生的实际操作能力和团队协作精神。
四、教学资源1.教材：选用与高压清洗车相关的内容丰富、结构清晰的教材；2.参考书：提供相关的物理知识书籍，便于学生课后拓展学习；3.多媒体资料：制作高压清洗车的操作视频、图片等资料，丰富教学手段；4.实验设备：准备高压清洗车模型或实物，让学生进行实际操作。
五、教学评估为全面、客观地评估学生的学习成果，本课程采用多元化的评估方式，包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答、小组讨论等，以体现学生的学习态度和积极性；2.作业：布置与课程内容相关的作业，评估学生的知识掌握和应用能力；3.实验报告：评估学生在实验过程中的操作技能、观察分析能力以及数据处理能力；4.考试成绩：设置期中、期末考试，评估学生的知识体系掌握和综合运用能力。
车辆工程毕业设计104多功能清洗车改装设计说明书
本科学生毕业设计多功能清洗车改装设计院系名称：汽车与交通工程学院专业班级：车辆工程学生姓名：指导教师：职称：The Graduation Design for Bachelor's Degree Design of Multi-functional cleaning carsCandidate：Sun ZengyangSpecialty：Veheicle EngineeringClass：B07-4Supervisor：Associate Prof. Su QingyuanHeilongjiang Institute of Technology摘要随着我国经济的发展，人民生活水平的提高，城市的规模越来越大。
旧式的城市绿化专用车只能完成浇灌输水的任务，从经济还是其他方面考虑，必然需要新型洒水车；同时针对清除现有城市“牛皮癣”广告及交通设施的清洗仍然以人力为主，因而多功能清洗车有广阔的应用前景。
所以本设计以洒水车为原型进行改装设计从而增加新型清洗车的功能。
所以设计以多功能清洗车改装设计为题目，设计的主要内容有以下几个方面,确定多功能清洗车的总体设计方案;对二类底盘的计算与选择; 对清洗水罐的选择与设计;清洗作业平台及清洗装置；对整车的结构及副车架的设计;对多功能清洗车进行整车性能分析。
最后所设计出来的是一个以高压清洗车为主洒水、浇灌、降温、防尘等为辅的的多功能清洗车。
关键词：改装设计；多功能；高压清洗；二类底盘；清洗装置ABSTRACTWith the development of our national economy, improvement of people's living standard, the size of a city is more and more big.The Old-fashioned city greeningcleaning car can complete the task of water water, or From the economic or other aspects , will need new sprinkler; Meanwhile according to remove existing city "psoriasis" advertising and transport facilities, with manpower still mainly cleaning and multi-function cleaning cars have broad application prospects. So this design with sprinkles as the prototype be modified design thus increasing the function of new cleaning cars.So this paper with multi-function car modification design for cleaning the main content of the topic, the design has the following aspects, determine the multi-function cleaning car overall design scheme; Category ii chassis calculation and selection; Water to clean the selection and design; Cleaning work platform and cleaning device; The structure of the vehicle and the design of x; Car of multi-function cleaning vehicle performance analysis. Finally designed a high-pressure cleaning cars and water cooling mainly sprinkling,dust-proof, etc, supplemented by multifunctional cleaning cars.Key words：Modification Design ；Multi-functional；H igh-pressure cleaning；Type chassis；Cleaning device目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1 多功能高压清洗车清洗改装的目的和意义 (1)1.2 国内外现状及发展前景1.2.1 国内外发展现状 (1)1.2.2 国内外专用汽车产品的特点 (3)1.2.3 国外专用汽车产品的现状及其发展趋势 (6)1.3 课题主要内容 (7)第2章方案的设计分析与整车布置 (9)2.1 方案的设计与分析 (9)2.2 整车总体布置 (9)2.2.1水罐罐体的布置及副车架外型尺寸的确定 (9)2.2.2清洗装置的选取与布置 (9)2.3 二类底盘选型 (9)2.3.1 二类底盘初选 (9)2.3.2 二类底盘装载质量的初步校核 (10)2.4 高压清洗车参数确定 (11)2.5 性能特点 (12)2.6 本章小结 (13)第3章水罐及清洗装置设计计算选型 (14)3.1 水罐外形尺寸设计 (14)3.1.1 初步确定罐体尺寸及材料 (14)3.1.2 罐体参数计算 (14)3.2 防波板的设计 (15)3.3 清洗装置的选择 (16)3.4 人孔设计 (17)3.5 清洗作业平台设计 (21)3.5.1水炮作业平台设计 (21)3.5.2走台设计 (22)3.5.3梯子设计 (22)3.6清洗管路设计 (19)3.7泵与取力器的选型 (21)3.7.1水泵的设计与选型 (21)3.7.2取力器的设计与选型 (21)3.8本章小结 (22)第4章副车架的设计计算 (23)4.1 副车架的外形设计计算 (24)4.1.1 副车架的截面形状设计计算 (24)4.1.2 副车架的前端形状选型 (24)4.2 副车架与主车架连接方式 (24)4.3 副车架主要尺寸设计 (25)4.4 副车架的强度刚度弯曲适应性校核 (26)4.4.1 额定装载时整车重心作用点的求解 (26)4.4.2 副车架剪力及弯矩的求解 (27)4.4.3副车架强度刚度校核 (29)4.4.4副车架弯曲变形校核 (30)4.5 本章小结 (30)第5章整车性能分析 (33)5.1 汽车动力性能分析 (33)5.1.1 基本参数的确定 (33)5.1.2 汽车行驶方程式 (34)5.1.3 汽车最高车速的确定 (37)5.2 燃油经济型计算 (37)5.3 整车轴荷分配 (39)5.4 本章小结 (39)结论 (40)参考文献 (41)致谢 (42)附录 (43)第1章绪论1.1 改装多功能清洗车的目的和意义随着工业的迅猛发展，环境污染显得越来越严重，人民的生活水平也日益提高，环保问题已是一个全球的战略问题。
高压清洗车的使用说明书
高压清洗车的使用说明书一、主要技术参数（参阅本车《合格证》或公告内容）二、高压清洗车全车概述本车主要由各种车型底盘、水罐、水路和油路系统、卷管器、冲洗管器等部分组成。
它是用高压水泵抽出罐里的水，排出的高压水通过高压胶管向喷头。
从高压喷头的孔向后喷出水的反作用使喷头带着胶管进入下水道的深处。
同时冲洗下水道中的污泥，使它随着水流入水游沉井达到清污流通的目的。
三、操作方法该车喷射高压水进行清扫作业，所以使用和操作方法有误，则会导致人为事故，应慎重操作。
1．一般注意事项：1作业时，操作者不得离开操作柜，以便及时处理万一出事的不测事故。
2作业时，不得靠近喷头，以免伤人。
3输水、洗车、清洗壁面切勿用高压4应使用干净的清水，污水不仅缩短寿命，用时导致气穴。
2．水罐供水方法1供水前，应检查并清洗过滤器。
2将输水带的一端拧入消防水栓或供水车上，另一端拧入水罐前右侧上水接扣上。
3供水时，可从仪表盘上的水位表现上观察水位。
3．下水道清洗作业时停车位置：1清洗车应直线停在下水道沉井处，停车位置不适，则不仅降低作业效率，同时缩短胶管寿命。
2清洗车应停车被清洗的一段下水道的下游井口，汽车面对下游停放。
4．水泵驱动操作驱动前应检查下述内容：1水路系统2液压系统a. 水罐内是否注满清水 a.检查油箱内是否合标油b. 截止阀是否打开 b.油箱下的两截止阀是否打开c. 过滤器上是否有堵物d. 检查水泵曲轴的润滑油量3操作柜a. 手油门置于“小”位置b. 高压三通阀“回水”位置c. 卷管手柄置于“停”位置d. 调速旋钮置于“慢”位置e. 压力表开关置于“开”位置f. 洗管置于“关”位置g. 在确认以上各项均在正确位置后，起动发动机，将分动箱上的水泵离合操9纵杆后搬，水泵既可低速转动。
5．下水道清洗作业1作业准备a. 调汽车油门于中速b. 卷管手柄置于“放”位置c. 缓慢顺时针旋转调速旋钮，以调整放管速度d. 用导向钳将喷头托入下水道300mm以上。
北星高压洗车机械说明书
TM MA1578111F.2ITEM NUMBERS : A1573701, A1573981, A1577541,A1578111, A1578171, A1578131, A1578181, A1578151, A1578201A1578203, A1578173Owner’s Manual Pressure Washer Pump: For high pressurecleaning machines.Any Questions, Comments, Problems or Parts OrdersCall NorthStar Product Support 1-800-270-0810Pump is shipped with oil.- Remove shipping plug and install vented fill cap. (Comet Pumps)- Remove shipping tape from pump oil fill cap. (Cat Pumps)- Remove shipping plug and install dipstick. (General Pumps)- Remove shipping plug and install dipstick. (NorthStar Pumps)- See pump oil cap section of this manual.Closely inspect all components.-If you have damaged components then: Contact the freight company that delivered the unit and file a claim.-If you have missing components then: Contact Customer Service at1-800-270-0810.Read this manual.Serious injury or death can result if safety instructions are not followed.WARNINGHazard Signal Word DefinitionsTable of ContentsInstructions (8)Specifications (14)Parts Explosions (15)WARNING1.) Read owner's manual completely.Serious injury or death can result if safety instructions are not followed. You must be 16 or older to operate this machine. Keep untrained people away.2.) Skin puncture hazard.High pressure fluid can inject under skin resulting in serious injury including amputation. Do not direct spray at people or animals.-If skin injection happens, seek IMMEDIATE surgical treatment.-Do not check for leaks with hand. Instead, use a piece of cardboard to check for leaks.-Do not use unit if exterior hose damage is evident. Make sure all fittings are tight before starting. Relieve system pressure before servicing.-Know how to stop engine and bleed pressures quickly. Be thoroughly familiar with the controls.-Make sure accessories meet the unit's temperature and pressure limits.-Stop engine, bleed pressure, and engage spray gun safety lock before leaving unit unattended.3.) Risk of fire and explosion.Hot exhaust fumes from engine can cause fire. Gasoline is highly flammable and explosive. You can be burned or seriously injured when handling fuel.-Position muffler at least 7 feet from combustible objects.-Before adding fuel, stop the engine and keep heat, sparks, and flame away. Do not add fuel when engine is running or still hot. No smoking near engine.-Do not pump fuel directly into engine at gas station. Static charge can build and ignite fuel. Use a UL approved fuel container to transfer gas to the engine. Wipe up fuel spills immediately.-Only store and handle fuel outdoors. Gasoline vapors can ignite if they collect inside an enclosure. Explosion can result.-Do not change or add to exhaust system. Fire can result.-Do not change or add fuel tanks or fuel lines. Fire can result.-Before each use, check fuel tank and fuel lines for leaks. Any fuel leak is a fire hazard. Fix any fuel leaks before starting engine.-During transportation take precautions to make sure pressure washer will not tip over and cause a fuel leak fire hazard.4.) Poisonous gas.This machine gives off carbon monoxide, a poisonous gas that can kill you. You CANNOT smell it, see it, or taste it.-ONLY run machine outdoors and away from air intakes.-NEVER run machine inside homes, garages, sheds, or other semi-enclosed spaces. These spaces can trap poisonous gases, EVEN IF you run a fan or open doors and windows.If you start to feel sick, dizzy, or weak while using this machine, shut it off and get to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide poisoning.Save These InstructionsPump Oil Cap and Pump Component IdentificationModel Time to fill 5 gallon bucketsecondsA1577541 100secondsA1573981 84secondsA1573981 58A1578111 100secondssecondsA1578131 84secondsA1578151 72secondsA1578171 100secondsA1578173 100secondsA1578181 84A1578201 72secondssecondsA1578203 723.) The water supply garden hose must have an inside diameter of at least 5/8”. If the hose is morethan 100 ft. long, the diameter must be at least 3/4”.4.) Never use a reservoir tank as a water source. Drawing water out of a tank may cause pumpcavitation and damage to your pump. This pressure washer is designed for a pressurized water source such as a city water faucet. However, the water source pressure must not exceed 115 psi(8 bar).5.) Always use a flexible rubber hose for your water supply. Do not use rigid piping.6. Insert nozzle.7. Start engine.Shut-Down Instructions1. Turn engine OFF.2. Turn water supply OFF.3. Squeeze trigger to relieve system pressure.4. Remove garden hose.5. Remove pressure hose.5.) Apply chemicals evenly onto the cleaning surface. Allow the chemicals to react with the dirt, then5.) Unplug spark plug wire from spark plug, (see engine owners’ manual).Maintenance ScheduleWhat to Check When To Check What to Do Inlet Filter Each Use Visually inspect and clean inlet filter with clear water.Pressure Hose Each Use Visually inspect pressure hose and hose couplings. Replace hose if any of the following is evident:hose coupling is damaged, wire mesh is exposed or damaged, hose is permanently kinked or flattened, outer hose cover is blistered or loose.Bolts Each Use Tighten any loose bolts.Engine Oil See engine manual See engine manual for oil change instructionsPump Oil After 1st 50hrs,then 3mo/500hr Change pump oil. See pump oil change instructions on next page.4.) With the pump in a level position, fill to the half way point on the oil sight glass (see pump oil capacitiesbelow). For Comet or NorthStar pumps use Universal Tractor Transmission Oil or Mobil1 synthetic oil (15W50). For Cat pumps use SAE30 non-detergent oil or Cat Pump Oil Item# 22158.Protect your pump, hose, and gun from freezing.Items needed: 12” piece of garden hose or equivalent, funnel and RV antifreeze (approximately 6 oz.)1.) Follow the storage instructions listed above.2.) Disconnect spark plug cable. Make sure the engine start switch is OFF, and the fuel valve is OFF.3.) Attach the garden hose with funnel to the pump inlet (see illustration).4.) Pour RV antifreeze into the funnel, pull the engine recoil until antifreeze comes out the pump outlet.5.) Drain all water from the high pressure hose. Depress trigger on gun and drain all water out ofTroubleshootingProblemEngine will not start SOLUTION: A,BLow/Surging pressure or no water flow SOLUTION: C,D,E,F,G,HNo chemical injection SOLUTION: I,J,K,LCause Solution A- Low oil shutdown See engine manual for oil requirementsB- Engine starting instructions not followed See engine manual for starting instructionsC- Insufficient water supply See water supply section of this manualD- Plugged pump inlet filter See maintenance section of this manualE- Wrong nozzle Make sure high pressure nozzle is being usedF- Plugged nozzle Remove nozzle, check for blockageG- Worn nozzle Replace nozzleH- Leak in pressure hose Replace pressure hoseI- Wrong nozzle Make sure chemical nozzle is being usedJ- Back pressure from extra long discharge hose Try shorter hoseK- Leak in chemical siphon hose Replace hose – use hose clamps if necessaryL- Chemical strainer not submerged Make sure strainer is completely submergedAny Questions, Comments, Problems or Parts OrdersCall Northstar Product Support 1-800-270-0810SpecificationsA1577541 A1573701PSI 2000 PSI 2700GPM 3.0 GPM 2.5Max Water Temp 140°F Max Water Temp 140°FPower 5-6.5hp Gas engine Power 5-6.5 hp Gas engineShaft size ¾” keyed Shaft size ¾” keyedNozzle size #3.0 Nozzle size #4.0A1573981 A1578111PSI 3000 PSI 2700GPM 4.0 GPM 2.5Max Water Temp 140°F Max Water Temp 140°FPower 11-13 hp Gas engine Power 5-6.5hp Gas engineShaft size 1” keyed Shaft size ¾” keyedNozzle size #4.5 Nozzle size #3.0A1578171 A1578131PSI 2750 PSI 3000GPM 2.5 GPM 3.0Max Water Temp 140°F Max Water Temp 140°FPower 5-6.5hp Gas engine Power 8-9hp Gas engineShaft size ¾” keyed Shaft size 1” keyedNozzle size #3.0 Nozzle size #3.5A1578181 A1578151PSI 3200 PSI 4000GPM 3.0 GPM 3.5Max Water Temp 140°F Max Water Temp 140°FPower 8-9hp Gas engine Power 11-13hp Gas engineShaft size 1” keyed Shaft size 1” keyedNozzle size #3.5 Nozzle size #3.5A1578201 A1578173PSI 4000 PSI 3000GPM 3.5 GPM 2.5Max Water Temp 140°F Max Water Temp 140°FPower 11-13hp Gas engine Power 5-6.5hp Gas engineShaft size 1” keyed Shaft size ¾” keyedNozzle size #3.5 Nozzle size #3.0A1578203PSI 4000GPM 3.5Max Water Temp 140°FPower 11-13hp Gas engineShaft size 1” keyedNozzle size #3.5The manufacturer reserves the right to make improvements in design and/or changes inspecifications at any time without incurring any obligation to install them on units previouslysold.Parts Explosion Rev. F.2Item Part# DescriptionQty Model 1 77982735811 35812 779828 38518 779829 777654 778164 38520 781210 781209 Comet VRX Pump General TP 2530 General EZ3040 Comet BXD Pump Cat 3DX Pump Comet AXD Pump Cat 3SP Pump Comet ZWD Pump Cat 66DX Pump NorthStar NSLW NorthStar NSZW 1 11 11 11 1 1 1 1 A1577541 A1573701 A1573981 A1578111 A1578171 A1578131 A1578181 A1578151 A1578201 A1578173 A15782032 777915 Quick ConnectOutlet Plug 1 all 3 402738596 35169 Inlet Filter Inlet Filter Inlet Filter1 1A1577541, 3701, 3981,8111,8131, 8151,8173,8203 A1578171,818 A1578201 4 777340 ¼” x ¼” Hose BarbFitting1 A1578171,8181, 8201 5 777834 ¼” Hose Clamp2 A1578171,8181,8201Item Part# DescriptionQty Model6 777165 ¼” PVC Hose 14” A1578171,8181,82017 38584 Easy Start Valve 1 A1578171,8181,82018 777347 3/8” Street Tee 1 A1578171,818182019 35918 777836 Thermal Valve Thermal Valve 11A1578171,8181 A1578201,3701,3981 10 22393 35814 782121 Pop Off Valve Pop Off ValvePop Off Valve111A1578181,8201 A1573701 A1573981 18 35813 Manifold Inlet1 A1573701,398119 82141 82142 82143 3/16” x 1.5” Shaft Key 3/16” x 2” Shaft Key ¼” x 1 ¾” Shaft key 111A1578171 A1573701 A1578181,8131,3981,8151,8201 20 777165 ¼” Chemical Hose3ft all 21 221222 Chemical Strainer1 all 22 777837 3/8” plug1 A1578181。
高压清洗机安全使用说明说明书
高压清洗机安全使用说明尊敬的用户：感谢您选用本系列清洗机。
在您使用本机前，请详细阅读本使用说明书，严格遵守安全规程，以防发生意外事故和造成不必要的损失。
希望您能够安全、合理、高效地使用机具。
本产品的“三包”服务和维修可与您所在地区的特约经销单位或本公司品质部联系。
由于产品不断改进，本说明书图样与参数若与产品稍有出入，恕不另行通知。
一、结构简介二、适用范围三、主要技术参数四、结构特点五、安全事项六、工作原理七、使用说明八、注意事项九、保养十、保修细则十一、故障排除表z1、多种机动车辆、工程车辆、工程机械和农业机械配套产品的清洗保养，如冲洗汽车、推土机、混泥土搅拌机、拖拉机等。
是个人和单位及商业性养护货车、轿车、摩托车等最为理想的清洗工具。
1、本清洗机选用专用电动机，通过斜面轴承驱动三缸柱塞泵，结构紧凑、性能可靠、体积小、重量轻、外壳采用全塑料结构，确保永无生锈腐蚀，既安全又美观且适用。
2、低保压功能更有效的增加机器使用寿命和安全使用性能3、用户可根据需要选用混药器以提高清洗效果。
当你在使用混药器时，应将喷头转换到喷淋的位置（该喷嘴为本公司的多功能喷头），如果你在使用药混器时选错了喷头功能，则无法自动吸混药液。
4、本公司清洗机目前形式上可分为旅行箱式移动方式和壁挂式两种，旅行箱式移动轻巧轻松，可单手提、拉；壁挂式可固定在墙壁上从而有效的节省地面工作空间利用空间。
1、在使用前必须仔细阅读此使用说明书，高压清洗机不能让儿童或没有经过培训的人员使用，不应在没有穿专业防护服的人群中使用本清洗机。
2、在进行清洗作业时，应采取正确的姿态紧握喷枪手柄，扣动扳机时要注意水喷出时会产生一定的反冲力和对手柄的扭转力矩，操作时一定要做到注意力集中避免意外发生。
3、严禁把喷枪头对准或朝向人、动物或带电设施，否则会造成严重损伤或伤亡事故。
高压喷头若使用不当会有危险，喷头严禁直接对着自己、他人、带电设备设施和清洗机本身喷射4、为了避免电缆损坏而发生漏电危险，请不要把清洗机的电源线至于路口、热源或有尖锐棱角的物料附近。
高压清洗车— 毕业设计说明书
目录摘要 (1)Abstract (2)1 绪论 (3)1.1 研究背景 (3)1.2 清洗车的市场现状及未来 (3)2 清洗车设计特点和要求 (4)2.1 一般要求 (4)2.2 特殊要求 (4)3 高压清洗车的简介 (4)3.1 原理 (4)3.2 结构特点 (5)4 高压清洗车的总体布置设计 (6)4.1 总体布置的原则 (6)4.2 整车主要参数的选取 (6)4.3 底盘改装部件的布置 (8)4.4 取力器的布置 (10)4.5 车型主要性能计算 (12)5 全车概述 (16)5.1 主要技术参数 (16)5.2 水路系统原理图 (17)5.3 液压系统原理图 (17)6 操作流程及注意事项 (18)6.1 操作方法 (18)6.2 维护保养 (21)7 结束语 (22)参考文献 (23)致谢 (24)摘要随着汽车工业的发展和交通、物流业的发展，社会对汽车的运输效率、工作效率、经济性提出了越来越高的要求，汽车的专用化趋势也越来越明显。
通过对大学本科四年所学的车辆知识进行整合，对东风金霸高压清洗车各部分机械结构和功能的论述和分析，设计了一种主要适用于是城市下水道的专用机械。
由于该车小巧灵活可自由出没于大街小巷。
完成市政地下管道的疏通、排污还适用于清洗化工、机械、冶金、建筑、电力等部门的各种管道中的沉积物；在紧急情况下还可用于灭火。
有一定的现实意义。
在市政建设中应用较为广泛。
重点针对高压清洗车的传动系、液压系统等各部分机械结构以及高压清洗车控制系统进行了详细的设计。
介绍了管道清洗车的设计理论与方法。
全面详尽的讨论了高压清洗车的传动系、液压系统以及控制系统等主要部件的结构设计。
关键词：清洗车；管道清洗车；传动系统；液压系统ABSTRACTWith the development of the car industry and transportation, logistics industry development, the society for the automobile transport efficiency, work efficiency and economy put forward more and more high demand, car following the trend also more and more obvious. Through four years of university undergraduate course learned knowledge of vehicle integration, of dongfeng gold the high-pressure cleaning car parts mechanical structure and function of the discussion and analysis, design a kind of mainly is the special machine and city sewer. Due to the small flexible free lurking in the streets. Complete municipal underground pipeline relax, sewage, also applies to cleaning chemical industry, machinery, metallurgy, construction, and power, the department of the sediment pipe; In an emergency situation also could be used to extinguish fire.. Have certain practical significance. In the construction of municipal usually applied widely.. Focusing on the high pressure cleaning the car transmission, hydraulic system, each part of the mechanical structure and high pressure cleaning car control system for the details of the design. Introduces the design of the car clean pipe theory and methods. Comprehensive detailed discussion of the high-pressure cleaning car transmission, hydraulic system and control system of the main parts of structure design.Key words:Cleaning the car; Pipeline cleaning the car; Transmission system; Hydraulic system1 绪论1.1 研究背景管理设施作为交通管理工作的重要组成部分，是一个城市的经济、文化、市容、市貌等方面综合体现的窗口，它标志着一个城市管理水平的高低。
高压清洗车使用说明书
高压清洗车使用说明书一、产品介绍高压清洗车是一种专业的清洗设备，适用于车辆外部清洗、建筑物清洗、道路清洗等多个场景。
本使用说明书旨在详细介绍高压清洗车的使用方法和注意事项，以确保用户正确使用并达到最佳清洗效果。
二、安全操作指南1. 在使用高压清洗车前，请务必阅读并理解本使用说明书，严格按照操作步骤进行操作。
2. 使用高压清洗车时，必须佩戴防护眼镜和防滑鞋，确保人身安全。
3. 在操作过程中，不得将水枪对准人体，以免造成伤害。
4. 禁止将高压水枪接近电源或电气设备，以避免发生电击事故。
5. 长时间使用高压清洗车时，应注意设备的散热，以免过热造成损坏或事故发生。
三、设备操作步骤1. 连接水源：确保高压清洗车接入稳定的水源，并通过水管连接。
请确保水源的水压符合设备要求。
2. 连接电源：将高压清洗车插入电源插座，确保电源的输出稳定。
3. 打开水源开关：确认水源连接安全后，打开水源开关，待水压稳定后方可进行下一步操作。
4. 打开电源开关：在确认电源连接安全的情况下，打开电源开关，等待设备启动。
5. 选择喷嘴：根据需求选择适合的喷嘴，不同喷嘴可提供不同的喷水方式和压力。
6. 开始清洗：将水枪对准需要清洗的目标，轻按扳机，开始清洗。
根据需求调整喷水角度和距离，确保清洗效果。
7. 清洗结束：清洗完毕后，关闭电源开关和水源开关，拔出电源插头。
四、注意事项1. 高压清洗车只能由经过培训和授权的人员操作，不得将设备交给未经训练的人员使用。
2. 高压清洗车使用后，应及时清洗设备、排放残余水，并妥善保管。
3. 使用高压清洗车时，应注意设备周围的环境，确保无障碍物阻挡和安全距离。
4. 禁止将高压清洗车用于人类和动物身上，以免造成伤害。
5. 高压清洗车禁止拆解任何部件，任何维修需求请联系专业维修人员处理。
五、维护保养1. 定期清洗水枪和喷嘴，以免堵塞影响使用效果。
2. 定期检查水源接口和电源线路是否安全可靠。
3. 长时间不使用高压清洗车时，应断开电源并存放在干燥通风的地方。
高压清洗机说明书
高压清洗机说明书型号:TVE070C、TVF070CTVB080G、TVD100CTVG100C使用本机之前，请先阅读说明书适用范围我们的高压清洗机是专业化，多功能又有可靠的安全保障的机器。
适用于汽车、自行车、户外设备、花园和温室等的清洗。
安全手则警告：使用本产品前，请先阅读说明书。
警告：为减少受伤风险，当靠近儿童操作时，应严格看管本机。
未经训练的人员和儿童不得操作本机。
警告：应了解快速开关机，并熟悉本机全部功能。
警告：操作时，应保持警惕和看管好本机。
警告：不要在疲惫、醉酒和药物作用下，操作本机。
警告：保持操作区无其他人。
警告：不要将本机延伸过远，或摆放在不牢固的支撑上，要保持本机平衡。
警告：理解说明书上的全部保养及维修知识。
警告：本新产品提供接地故障电路断流器在电源插头处，如果需要替换电源线及插头请使用相同的部件。
警告：本产品必需接地。
当本机在出现故障或损坏而漏电时，接地可以防止触电事故发生。
插头必须插在合适的插座并插紧，应用的额定电压必须与当地的供应电压相一致。
警告：如果你对是否适合接地有疑问，请找有资格的电工或服务人员检验。
不要修改已供给的电源插头，如果插座不适合，请找有资格的电工安装插座。
不能用任何改造的电源插头用于本机。
警告：当用于室外操作时，插座必须是防水结构，延长线必须有室外使用的认证标志，不用时存放在室内。
本机供应电流应不少于额定电流。
使用前，请先检查延长电线，如果已损坏，请更换。
使用不适合的外延电线会有很大的危险。
不要滥用延长电线，拔插头时请不要猛拉电线。
延长电线远离热源及锋利刀口。
分离本机时，请先将插头从插座处分离。
警告：如果供给电线已损坏，必须使用专用的电线，也可让销售商或生产厂家重新装配。
警告：为了减少触电风险，在下雨和雷雨天气不要开启和操作本机。
保持所有接口干燥，并脱离地面，不要用湿手触摸插头，严禁水渗透本机。
警告：本机运行时，必须保持持续的供水，没有水循环温度将会达到危险点，会引起机内密封圈的损坏。
2024年高压清洗车项目建议书
高压清洗车项目建议书目录前言 (4)一、后期运营与管理 (4)(一)、高压清洗车项目运营管理机制 (4)(二)、人员培训与知识转移 (5)(三)、设备维护与保养 (5)(四)、定期检查与评估 (6)二、背景和必要性研究 (7)(一)、高压清洗车项目承办单位背景分析 (7)(二)、高压清洗车项目背景分析 (8)三、高压清洗车项目概论 (9)(一)、创新计划及高压清洗车项目性质 (9)(二)、主管单位与高压清洗车项目执行方 (9)(三)、战略协作伙伴 (10)(四)、高压清洗车项目提出背景和合理性 (11)(五)、高压清洗车项目选址和土地综合评估 (12)(六)、土木工程建设目标 (13)(七)、设备采购计划 (14)(八)、产品规划与开发方案 (14)(九)、原材料供应保障 (15)(十)、高压清洗车项目能源消耗分析 (15)(十一)、环境保护 (16)(十二)、高压清洗车项目进度规划与执行 (17)(十三)、经济效益分析与投资预估 (17)(十四)、报告详解与解释 (18)四、风险应对评估 (20)(一)、政策风险分析 (20)(二)、社会风险分析 (20)(三)、市场风险分析 (20)(四)、资金风险分析 (20)(五)、技术风险分析 (21)(六)、财务风险分析 (21)(七)、管理风险分析 (21)(八)、其它风险分析 (22)五、合作伙伴关系管理 (22)(一)、合作伙伴选择与评估 (22)(二)、合作伙伴协议与合同管理 (23)(三)、风险共担与利益共享机制 (24)(四)、定期合作评估与调整 (25)六、科技创新与研发 (26)(一)、科技创新战略规划 (26)(二)、研发团队建设 (27)(三)、知识产权保护机制 (29)(四)、技术引进与应用 (30)七、高压清洗车项目落地与推广 (31)(一)、高压清洗车项目推广计划 (31)(二)、地方政府支持与合作 (32)(三)、市场推广与品牌建设 (33)(四)、社会参与与共享机制 (34)八、人员培训与发展 (34)(一)、培训需求分析 (34)(二)、培训计划制定 (36)(三)、培训执行与评估 (37)(四)、员工职业发展规划 (38)九、供应链管理 (40)(一)、供应链战略规划 (40)(二)、供应商选择与评估 (40)(三)、物流与库存管理 (41)(四)、供应链风险管理 (43)十、合规与风险管理 (44)(一)、法律法规合规体系 (44)(二)、内部控制与风险评估 (45)(三)、合规培训与执行 (46)(四)、合规监测与修正机制 (47)十一、成本控制与效益提升 (49)(一)、成本核算与预算管理 (49)(二)、资源利用效率评估 (51)(三)、降本增效的具体措施 (53)(四)、成本与效益的平衡策略 (55)前言在当今激烈的市场竞争中，项目合作是激发创新、优化资源配置、实现共赢战略的关键手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (1)Abstract (2)1 绪论 (3)1.1 研究背景 (3)1.2 清洗车的市场现状及未来 (3)2 清洗车设计特点和要求 (4)2.1 一般要求 (4)2.2 特殊要求 (4)3 高压清洗车的简介 (4)3.1 原理 (4)3.2 结构特点 (5)4 高压清洗车的总体布置设计 (6)4.1 总体布置的原则 (6)4.2 整车主要参数的选取 (6)4.3 底盘改装部件的布置 (8)4.4 取力器的布置 (10)4.5 车型主要性能计算 (12)5 全车概述 (16)5.1 主要技术参数 (16)5.2 水路系统原理图 (17)5.3 液压系统原理图 (17)6 操作流程及注意事项 (18)6.1 操作方法 (18)6.2 维护保养 (21)7 结束语 (22)参考文献 (23)致谢 (24)摘要随着汽车工业的发展和交通、物流业的发展，社会对汽车的运输效率、工作效率、经济性提出了越来越高的要求，汽车的专用化趋势也越来越明显。
通过对大学本科四年所学的车辆知识进行整合，对东风金霸高压清洗车各部分机械结构和功能的论述和分析，设计了一种主要适用于是城市下水道的专用机械。
由于该车小巧灵活可自由出没于大街小巷。
完成市政地下管道的疏通、排污还适用于清洗化工、机械、冶金、建筑、电力等部门的各种管道中的沉积物；在紧急情况下还可用于灭火。
有一定的现实意义。
在市政建设中应用较为广泛。
重点针对高压清洗车的传动系、液压系统等各部分机械结构以及高压清洗车控制系统进行了详细的设计。
介绍了管道清洗车的设计理论与方法。
全面详尽的讨论了高压清洗车的传动系、液压系统以及控制系统等主要部件的结构设计。
关键词：清洗车；管道清洗车；传动系统；液压系统ABSTRACTWith the development of the car industry and transportation, logistics industry development, the society for the automobile transport efficiency, work efficiency and economy put forward more and more high demand, car following the trend also more and more obvious. Through four years of university undergraduate course learned knowledge of vehicle integration, of dongfeng gold the high-pressure cleaning car parts mechanical structure and function of the discussion and analysis, design a kind of mainly is the special machine and city sewer. Due to the small flexible free lurking in the streets. Complete municipal underground pipeline relax, sewage, also applies to cleaning chemical industry, machinery, metallurgy, construction, and power, the department of the sediment pipe; In an emergency situation also could be used to extinguish fire.. Have certain practical significance. In the construction of municipal usually applied widely.. Focusing on the high pressure cleaning the car transmission, hydraulic system, each part of the mechanical structure and high pressure cleaning car control system for the details of the design. Introduces the design of the car clean pipe theory and methods. Comprehensive detailed discussion of the high-pressure cleaning car transmission, hydraulic system and control system of the main parts of structure design.Key words:Cleaning the car; Pipeline cleaning the car; Transmission system; Hydraulic system1 绪论1.1 研究背景管理设施作为交通管理工作的重要组成部分，是一个城市的经济、文化、市容、市貌等方面综合体现的窗口，它标志着一个城市管理水平的高低。
现在由于城市内车辆的巨增，在如今生活用水和排污中，无疑管道发挥着重要的作用，而它的作用不仅在于维持良好的公共卫生，提高用水和排水的方便性，也是南水北调的重要组成部分。
人类对环境的要求越来越高，为了广大市民生活舒适，相关部门用各种管道来收集污水、废水，把这些污染环境的坏水分隔开来，在集中处理和利用，然而随着大量管道的出现堵塞，疏通管道的工作成为卫生部门伤脑筋的问题。
已往一些城市是采用人工疏通，公益性劳动，通过水管局、环卫局等单位的大量工人来解决，这种方法需要大量的人力和物力，费用高、疏通效率低、劳动强度高，更重要的是不安全，而且一般工人都不愿从事这种工作，所以现今用的这种方法已经行不通了，如今是市场经济时代，大规模经常性的公益活动不可能经常进行的，由此看来疏通下水道是一个极待解决的问题。
1.2 清洗车的市场现状及未来随着社会的不断进步、排污的增大，管道越来越多，用人力疏通管道很难完成。
随着国内环境保护的不断重视，机械化养护已经成为一种必然，高压清洗车作业方便，疏通效率高，效果好，故高压清洗车的需求呈现一个快速的增长态势。
我国已加入WTO，汽车工业正面临巨大的挑战，专用汽车是汽车工业的重要组成部分，受到影响是不可避免的。
其中，清洗车的发展前景非常大。
近年来，环保已经成为发展中的重要任务，国家大力支持环保机械的发展。
这次设计的题目为金霸高压清洗车，就属于环保作业专用车的一种。
专用汽车一词在国外大致起始于20世纪50年代。
二战结束后，欧美各国经济逐步发展，为了缩短作业时间，提高作业效率，实现各类专项作业的机械化和单机化，出现了各类专项作业车辆。
首先出现的是环卫作业车辆，其中包括高压清洗车。
它相对于普通汽车来说，以普通货车底盘为基础，加装罐体、卷筒以及高压喷射设备，使其能疏通下水道、管道等专项作业功能的汽车，它就是高压清洗车。
有资料显示，在2011年全国有注册的清洗车车企业几百家，这个数字已经告诉我们高压清洗车有着旺盛的市场需求，这种需求与供给状况的巨大反差，为管道疏通的高压清洗车的发展提供了持续广阔的市场空间。
城市建设和管理为管道清洗车提供了一个开拓市场的巨大空间，过去奥运会、博展会等都对城市基础设施建设提出了更高的要求，重点建设上百个项目，因此，城市已经成为最大的高压清洗车市场。
我国城镇建设和城市生活服务用车也需要大量高压清洗车，根据我国城市建设规划，城市数量的增加，规模的扩大，功能的增强，对环卫、环保等方面的管道清洗车将产生较大的需求。
2 清洗车设计特点和要求2.1 一般要求与普通汽车相比，清洗车是装置有罐体、卷筒及高压喷射设备，使其能疏通下水道、管道等专项作业功能的汽车。
因此，设计上在满足普通基本型汽车性能要求的基础上，还要满足专用功能的要求，这就形成了其自身特点和特殊要求。
2.2 特殊要求2.2.1 高压清洗车设计常选用定型的基本型汽车底盘进行改装设计。
设计中要首先了解商用汽车产品的生产情况、底盘规格、供货渠道、销售价格及相关资料等。
然后根据所设计的专用汽车的特殊功能和性能指标要求，在功率匹配、动力输出、传动方式、外形尺寸、轴载质量、成本等方面进行分析比较，优选出一种基本型汽车底盘作为专用汽车改装设计的底盘。
对于不能直接采用二类底盘或三类底盘进行改装的专用汽车，在设计专用底盘时也要尽量选用定型的汽车总成和部件进行设计，以缩短产品的开发周期，提高产品的可靠性。
2.2.2 高压清洗车设计的主要工作是总体布置和专用工作装置的匹配。
设计时既要保证专用功能满足其性能要求，又要尽量不影响汽车底盘的基本性能。
在必要时，可适当降低汽车底盘的某些性能指标，以满足实现某些专用供桌装置性能的要求，但必须保证安全。
2.2.3高压清洗车设计用考虑产品的系列化。
由于清洗车生产具有产品多、批量少的特点，产品系列化可以根据不同用户的特殊需要很快地进行产品变型，缩短生产周期。
对于清洗车零部件的设计，应按“三化”的要求进行，最大限度地选用标准件，或选用已经定型产品的零部件，尽量减少自制件，提高设计生产效率和可靠性。
对自制件的设计，应遵循单件或小批量的生产特点，要更多考虑通用设备加工的可能性。
2.2.4工作装置核心部件应严格优选，保证质量。
清洗车专项作业性能的好坏，主要取决于工作装置中某些核心部件和总成（如各种水泵、油泵、气泵、空压机及各种阀等）的性能。
因此这些核心部件，要从专业生产厂家中优选，以满足性能和可靠性要求。
2.2.5在普通汽车底盘上改装的清洗车，底盘受载情况可能与原设计不同，因此要对一些重要的总成结构件进行强度校核。
2.2.6高压清洗车设计应满足有关机动车辆公路交通安全法规的要求。
3 高压清洗车的简介3.1 原理高压清洗车主要适用于清洗下水道中的沉积物，还适用于清洗化工、机械、冶金、建筑、电力等部门的各种管道中的沉积物；在紧急情况下还可用于灭火。
该车外形美观、操作简便、压力大、效率高、工作可靠、性能优良；该车上的关键件—高压水泵是选用国外先进的高压水泵，流量大、压力高、清洗效果好。
该车采用适合环保要求的EQ1051TJ型汽车底盘。
该底盘外形美观、乘坐舒适、视野开阔、操作轻便、安全可靠、动力强劲、油耗底、噪声小；其动力性、经济性、平顺性、舒适性、制动性、操纵稳定和排放指标等均符合有关国家欧Ⅲ标准。
