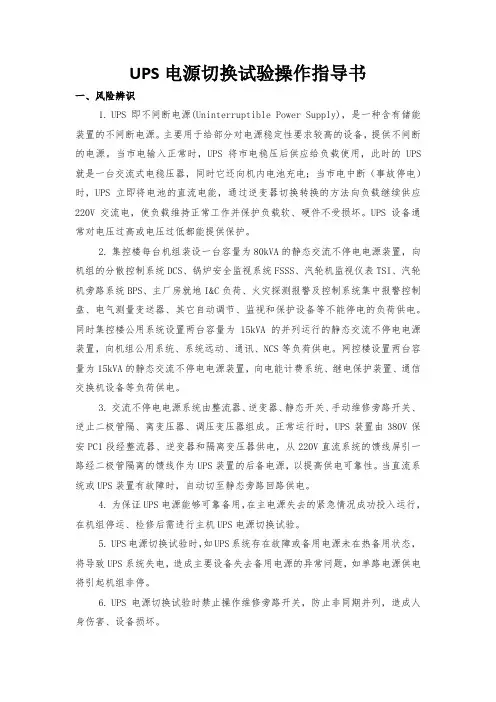

UPS电源切换试验操作指导书一、风险辨识1.UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。
主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS 就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
2.集控楼每台机组装设一台容量为80kVA的静态交流不停电电源装置，向机组的分散控制系统DCS、锅炉安全监视系统FSSS、汽轮机监视仪表TSI、汽轮机旁路系统BPS、主厂房就地I&C负荷、火灾探测报警及控制系统集中报警控制盘、电气测量变送器、其它自动调节、监视和保护设备等不能停电的负荷供电。
同时集控楼公用系统设置两台容量为15kVA的并列运行的静态交流不停电电源装置，向机组公用系统、系统远动、通讯、NCS等负荷供电。
网控楼设置两台容量为15kVA的静态交流不停电电源装置，向电能计费系统、继电保护装置、通信交换机设备等负荷供电。
3.交流不停电电源系统由整流器、逆变器、静态开关、手动维修旁路开关、逆止二极管隔、离变压器、调压变压器组成。
正常运行时，UPS装置由380V保安PC1段经整流器、逆变器和隔离变压器供电，从220V直流系统的馈线屏引一路经二极管隔离的馈线作为UPS装置的后备电源，以提高供电可靠性。
当直流系统或UPS装置有故障时，自动切至静态旁路回路供电。
4.为保证UPS电源能够可靠备用，在主电源失去的紧急情况成功投入运行，在机组停运、检修后需进行主机UPS电源切换试验。
5.UPS电源切换试验时，如UPS系统存在故障或备用电源未在热备用状态，将导致UPS系统失电，造成主要设备失去备用电源的异常问题，如单路电源供电将引起机组非停。
