天津津滨发展股份有限公司滨海分公司施工图设计变更管理规定1、目的施工图设计变更是在施工图纸完成后，在施工图审查及施工过程中提出的修改、调整意见，经相应程序确认后产生的变更图纸，是对设计内容的修改、完善和优化。
图纸变更会引起工程成本、现场施工、开发配套以及客户承诺等问题，制定本管理规定。
2、适用范围2.1适用于工程施工过程中的一般设计变更、重大设计变更的管理。
2.2变更类型2.2.1类型一：设计疏漏设计完善变更：图纸自身的不完善，图纸表达不清，图纸不全，图纸内容发生错、漏、碰、缺，现场配合中不满足施工要求等。
2.2.2类型二：甲方优化2.2.2.1、工程变更：优化工艺，与厂家或专业设计二次结合的相关内容。
2.2.2.2、营销变更：使用功能发生变化、客户的共性及个性要求、增加卖点的变更等。
2.2.2.3、预算变更：因成本控制等因素产生的变更。
2.2.3类型三：被动变更2.2.3.1、开发配套变更：图纸不满足消防、人防、施工图审查等相关部门审批产生的变更；在报件过程中不满足专业局相关规定产生的变更。
2.2.3.2、操作性变更：由于操作过程中失误需要图纸配合产生的变更；施工单位提出的合理变更。
2.3由于施工单位图纸理解问题、工艺做法问题等引起的不涉及费用变化的变更，由设计师及相关部门在现场协商解决，并以现场洽商记录的形式执行，不再另行出具变更。
3、部门职责3.1项目发展部3.1.1负责设计变更审批单的统一管理。
3.1.2负责提出除营销变更和操作性变更等各部门提出的主动性变更以外的其它变更。
3.1.3负责与设计单位沟通、接洽，向设计单位下发《设计变更联络单》。
3.1.4负责组织相关部门对重大设计变更进行分析论证。
3.1.5负责变更图纸的下发及管理。
3.2工程技术部3.2.1负责提出操作性变更。
3.2.2负责现场签证及洽商的管理。
3.2.3负责落实并反馈变更执行情况。
3.3预算合同部3.3.1负责进行变更造价估算。
SDQ-01电力通道施工图说明(图审修改)
10K V电力通道工程施工图设计说明1、概述1.1 项目名称项目名称：成都金融创新中心项目--3#路配套道路工程1.2 项目位置项目位置：四川成都市东部新区三岔街道1.3 项目业主项目业主：成都东部集团有限公司1.4 工程概况1.4.1 工程范围及规模本项目成都金融创新中心项目--3#路配套道路工程位于四川成都市东部新区三岔街道。
设计3#路路线呈南-北方向前进，道路起点接在建汇流南路，终点接已建公园大道。
设计路线全长341.826m，设计速度20km/h，城市支路，规划红线宽度宽12m，路基实施范围宽度15m，一块板双向两车道。
1.4.2 主要工程内容本次设计道路内容共一册，主要工程内容包括第一册：道路、交安、排水、给水、照明、电力通道工程。
本文件为第一册第一篇道路工程，道路工程设计内容为道路的平、纵、横及路基、路面结构及市政道路附属设施等设计。
1.4.3 文件组成及编制办法本次施工图设计按《市政公用工程设计文件编制深度规定》（2013年版）进行编制。
本项目文件共一册，按专业分篇章出图。
第一篇道路工程第二篇交安工程第三篇排水工程第四篇给水工程第五篇照明工程第六篇10KV电力通道工程本文件为第六篇10KV电力通道工程。
工程地理位置示意图2、设计原则1、10KV电力通道纵坡尽量与道路一致，以减小埋深，节约投资。
2、新建10KV电力通道应与周边现状电力通道做到有效衔接。
3、10KV电力通道尽量布置在人行道、非机动车道及绿化带内，尽量避免布置在机动车道下。
3、设计依据及规范及规程3.1 设计依据◆本项目设计合同；◆《重大建设项目推进工造第11次调度会会议纪要》2021年5月10日；◆《成都天府国际空港新城分区规划（2016-2035）》；◆金融创新中心景观及道路工程用地范围图——成都东部新区公园城市建设局；◆汇流南路、公园大道设计资料；◆本项目实测地形图；◆《成都金融创新中心配套道路（3#路）项目岩土工程勘察报告(详细勘察)》——四川省地质工程勘察院集团有限公司（2020年4月）；◆《成都金融创新中心项目配套道路（3号路）》初步设计评审会备忘录——成都东部新区公共服务局（2021年6月23日）；◆业主提供的其他有关本工程的基础数据、资料及各来往文件等；◆业主提出的相关设计要求。
图纸更改建议书

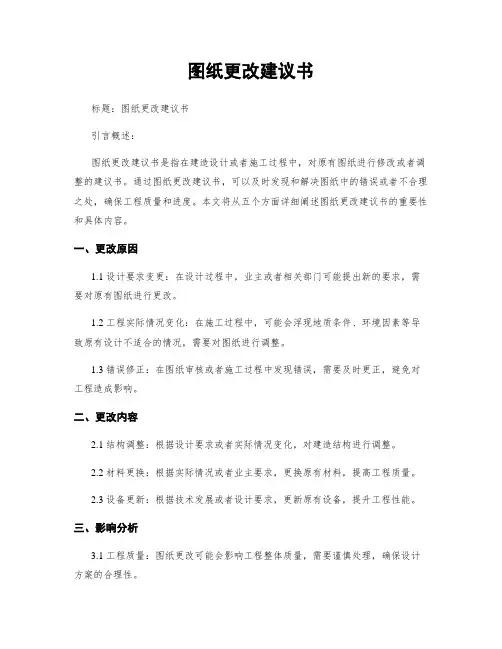

图纸更改建议书标题：图纸更改建议书引言概述：图纸更改建议书是指在建造设计或者施工过程中，对原有图纸进行修改或者调整的建议书。
通过图纸更改建议书，可以及时发现和解决图纸中的错误或者不合理之处，确保工程质量和进度。
本文将从五个方面详细阐述图纸更改建议书的重要性和具体内容。
一、更改原因1.1 设计要求变更：在设计过程中，业主或者相关部门可能提出新的要求，需要对原有图纸进行更改。
1.2 工程实际情况变化：在施工过程中，可能会浮现地质条件、环境因素等导致原有设计不适合的情况，需要对图纸进行调整。
1.3 错误修正：在图纸审核或者施工过程中发现错误，需要及时更正，避免对工程造成影响。
二、更改内容2.1 结构调整：根据设计要求或者实际情况变化，对建造结构进行调整。
2.2 材料更换：根据实际情况或者业主要求，更换原有材料，提高工程质量。
2.3 设备更新：根据技术发展或者设计要求，更新原有设备，提升工程性能。
三、影响分析3.1 工程质量：图纸更改可能会影响工程整体质量，需要谨慎处理，确保设计方案的合理性。
3.2 工程进度：图纸更改会影响工程进度，需要及时调整施工计划，避免延误工期。
3.3 成本控制：图纸更改会增加工程成本，需要合理控制变更费用，避免造成不必要的经济损失。
四、程序流程4.1 提出建议：相关人员根据实际情况提出图纸更改建议书，明确更改内容和原因。
4.2 审批流程：建议书经过相关部门审批，确认更改合理性和影响分析。
4.3 实施执行：经过批准后，及时通知施工方进行图纸更改，并跟踪执行情况。
五、注意事项5.1 与设计单位沟通：在提出图纸更改建议书前，应与设计单位充分沟通，确保更改方案的可行性。
5.2 把控质量：在图纸更改过程中，需严格把控工程质量，确保更改不影响工程整体质量。
5.3 调整进度：在进行图纸更改时，需及时调整施工计划，确保工程进度不受影响。
结语：图纸更改建议书在建造设计和施工过程中具有重要意义，能够匡助及时发现和解决问题，确保工程质量和进度。
建筑工程施工图纸变更审批确认书
建筑工程施工图纸变更审批确认书根据《建筑工程施工图纸变更审批确认书》的规定，经审核，特此确认以下内容：一、项目基本信息项目名称：×××建筑工程建设单位：×××有限公司施工单位：×××建筑工程有限公司设计单位：×××设计院工程地点：×××市×××区×××街道二、变更内容经核实，本次工程施工图纸变更涉及内容如下：1. 结构变更：根据设计单位要求，调整了二层主体结构梁柱布置方案，具体变更内容已经在变更图纸中详细标注。
2. 设备变更：根据施工单位要求，更换了部分原有设备的型号规格，提高了设备的性能指标，详细更改信息已在设备更换确认书中说明。
3. 附属工程变更：由于现场实际情况与原设计存在差异，对部分附属工程进行了合理调整，保证了工程的设计合理性和施工的顺利进行。
三、变更原因1. 结构变更：经过结构计算分析，原设计存在一定的结构安全隐患，为保证工程质量和施工安全，采取了合适的结构变更方案。
2. 设备变更：原有设备在市场上已经淘汰，为提高工程整体性能，施工单位提出更换部分设备的建议，并得到了设计单位的认可。
3. 附属工程变更：为适应现场实际情况，保证工程进度和质量，进行了部分附属工程的变更调整。
四、变更影响1. 结构变更：结构变更后，工程的承载性能、抗震能力等均得到了提升，确保了工程的安全性和稳定性。
2. 设备变更：设备更换后，工程的功能性和使用寿命得到了提高，为建筑后期运营维护减少了一定的风险。
3. 附属工程变更：附属工程的变更保证了工程的实用性和美观度，提升了工程整体质量和品位。
五、审批确认特此确认，经过审查，本次建筑工程施工图纸变更合理有效，符合相关法规法规定和工程实际需要。
建设单位、施工单位、设计单位均已明确变更内容，共同认可并签署确认，保证按照变更后的图纸进行施工，不得擅自改动变更内容。
工程施工改动

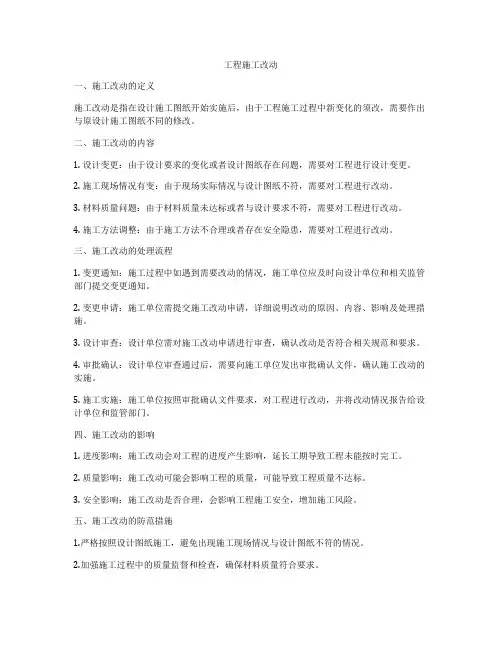

工程施工改动一、施工改动的定义施工改动是指在设计施工图纸开始实施后，由于工程施工过程中新变化的须改，需要作出与原设计施工图纸不同的修改。
二、施工改动的内容1. 设计变更：由于设计要求的变化或者设计图纸存在问题，需要对工程进行设计变更。
2. 施工现场情况有变：由于现场实际情况与设计图纸不符，需要对工程进行改动。
3. 材料质量问题：由于材料质量未达标或者与设计要求不符，需要对工程进行改动。
4. 施工方法调整：由于施工方法不合理或者存在安全隐患，需要对工程进行改动。
三、施工改动的处理流程1. 变更通知：施工过程中如遇到需要改动的情况，施工单位应及时向设计单位和相关监管部门提交变更通知。
2. 变更申请：施工单位需提交施工改动申请，详细说明改动的原因、内容、影响及处理措施。
3. 设计审查：设计单位需对施工改动申请进行审查，确认改动是否符合相关规范和要求。
4. 审批确认：设计单位审查通过后，需要向施工单位发出审批确认文件，确认施工改动的实施。
5. 施工实施：施工单位按照审批确认文件要求，对工程进行改动，并将改动情况报告给设计单位和监管部门。
四、施工改动的影响1. 进度影响：施工改动会对工程的进度产生影响，延长工期导致工程未能按时完工。
2. 质量影响：施工改动可能会影响工程的质量，可能导致工程质量不达标。
3. 安全影响：施工改动是否合理，会影响工程施工安全，增加施工风险。
五、施工改动的防范措施1.严格按照设计图纸施工，避免出现施工现场情况与设计图纸不符的情况。
2.加强施工过程中的质量监督和检查，确保材料质量符合要求。
3.根据实际情况及时调整施工方案，避免施工方法不合理或存在安全隐患。
4.设立专门的施工改动管理部门，负责处理施工改动事务，确保改动能够及时、有效地管理和处理。
总之，施工改动是施工过程中常见的情况，对工程的进度、质量和安全都会产生影响。
因此，在进行施工改动时，需要严格按照相关规范和要求进行处理，确保改动后的工程能够满足设计要求并符合相关标准。
工程施工图设计失误情况说明
1.建筑施工图最容易出错的地方有哪些建筑施工图最容易出错的地方：1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
）5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。
如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。
但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
2.工作失误情况说明最低0.27元开通文库会员，查看完整内容>原发布者：zds82工作失误情况说明尊敬的各位领导：由于本人的工作失误，导致财务部出现了付款错误的问题，给公司和客户带来了一定的不良影响，我对此十分的愧疚。
现在，我郑重对自己的错误行为进行深刻反思，挖掘犯下此次错误的原因，认真检讨自身思想、行为中存在的各项问题，向公司表明改过自新、努力进步的决心，确保以后绝不会再犯类似错误，争取以优异成绩回报团队的信任和各位领导的关怀帮助。
（一）出现错误的原因出现该错误的主要原因是我本人工作不够细心，责任心有待加强，这才是出现此次错误的最主要原因：在审核本金支付单时，看摘要内容的同时无重点看账户名称，所以不知道是公账付给私账的，遗漏了叶经理要求的公账付私账要给他审批的原则，作为财会人员，理应高度认识到自身工作的重要性、努力恪尽职守、工作中不能出现任何的瑕疵，可是自己财务风险意识认识不够深刻、以至于疏忽大意出现了此次错误，辜负了领导和同事们的信任。
基础施工图中设计说明
独立浅基础施工图中设计说明：1、本工程采用钢筋混凝土独立浅基础；2、地基持力层为《工程地质勘察报告书》中的第2层（粉质粘土层），地基承载力特征值f ak=200KPa；3、基础开槽后，必须请有关单位验槽，合格后方可继续施工；4、混凝土强度等级：基础为C40，基础梁为C30，钢筋为：HRB335和HPB2355、钢筋保护层厚度：35cm6、基础底板下设C10素混凝土垫层100mm厚7、采暖地沟为1000mm×1000mm，地沟盖板选用GB1.0-1及GB1.0-4（用于室外）；地沟过梁选用DGL1.0-1，地沟盖板、过梁、地沟检查口及地沟出入口施工见图集《地沟与盖板》（吉G91-337）。
8、基础施工时若发现地质实际情况与设计要求不符，须通知设计人员与地质勘察工程师共同研究处理。
预制桩基础施工图中设计说明：1、本工程采用钢筋混凝土预制桩基础；2、桩端持力层为《工程地质勘察报告书》中的第层（土层），深度大于mm；桩长米；单桩承载力特征值R a= kN；3、选用《钢筋混凝土预制桩》（吉G92-311）图集中ZH （共根），用1.8T锤，最后十击贯入度不大于30mm；4、打桩时必须请有关单位参加试桩；桩基施工完毕后应对桩进行检测，并将检测报告提交给设计单位；5、基础材料：承台、地梁采用C25混凝土，桩身采用C20混凝土，钢筋采用HPB235；6、钢筋保护层厚度：承台底面为50mm，其它面为35mm；地梁及桩身为35mm；7、承台底板下设C10素混凝土垫层；承台底板及地梁下设500mm厚粗炉渣防冻层；8、采暧地沟为1000×1000，地沟盖板选用GB1.0-1及GB1.0-4（用于室外）；地沟过梁选用DGL1.0-1，地沟盖板、过梁、地沟检查口及地沟出入口施工见图集《地沟与盖板》（吉G92-337）。
灌注桩基础施工图中设计说明：1、本工程采用钢筋混凝土预制桩基础；2、桩端持力层为《工程地质勘察报告书》中的第层（土层），深度大于mm；桩长米；单桩承载力特征值R a= kN；3、打桩时以控制贯入度为主，以控制桩顶标高为辅；最后两分钟在加压情况下每分钟的贯入度不大于20mm；）4、基础材料：承台、地梁采用C25混凝土，桩身采用C20混凝土，钢筋采用HPB235；5、钢筋保护层厚度：承台底面为50mm，其它面为35mm；地梁及桩身为35mm；6、承台底板下设C10素混凝土垫层；承台底板及地梁下设500mm厚粗炉渣防冻层；7、采暧地沟为1000×1000，地沟盖板选用GB1.0-1及GB1.0-4（用于室外）；地沟过梁选用DGL1.0-1，地沟盖板、过梁、地沟检查口及地沟出入口施工见图集《地沟与盖板》（吉G92-337）。
施工图设计变更申请
施工图设计变更申请随着项目的推进，施工过程中可能会出现一些设计上的调整和变更，需要及时进行施工图设计变更申请。
本文将对施工图设计变更申请的相关事宜进行详细介绍。
一、变更申请的背景在项目实施的过程中，由于多种原因，包括但不限于施工环境、材料供应、技术要求等方面的变化，有可能需要对施工图设计进行调整和变更。
这就需要负责设计的相关部门或人员及时提出变更申请，确保施工的顺利进行。
二、变更申请的流程1. 变更申请书的编写：变更申请书应当清晰明了地说明变更的原因、内容、影响、必要性等要点，同时提供充分的技术依据和论证。
所有相关的材料资料都应该一并提交。
2. 内部审批：提交变更申请书后，项目管理部门需要对其进行审核，以确保变更的合理性和必要性。
审批过程中，可能需要对变更进行专门的评估和论证，确保对项目整体的风险和影响有充分的了解。
3. 设计单位确认：设计单位需要对变更申请进行确认，并提出具体的设计调整方案。
这一步骤需要确保设计单位的技术能力和责任意识，严格按照相关设计标准和规范进行调整。
4. 业主确认：最后，变更申请需要经过业主方确认，确保变更不会影响项目的整体进度和质量。
业主确认后，可以开始进行施工图设计的调整工作。
三、变更申请的注意事项1. 变更申请应当尽早提出，以免对项目的进度造成不利影响。
任何变更都需要经过严格论证和审批程序，不能擅自更改。
2. 变更申请的内容必须合理，技术上可行，并且能够保证项目整体的质量和安全。
任何违反规范和标准的变更都是不被允许的。
3. 变更申请需要确保与项目的整体计划和预算相一致，避免对项目造成不必要的经济损失。
四、总结对于施工图设计变更申请，需要严格按照相关程序和要求进行。
变更申请的提出和审批程序必须严格遵守，以确保项目的正常进行和顺利完成。
只有保持良好的沟通和协调，才能够确保项目的质量、安全和进度。
