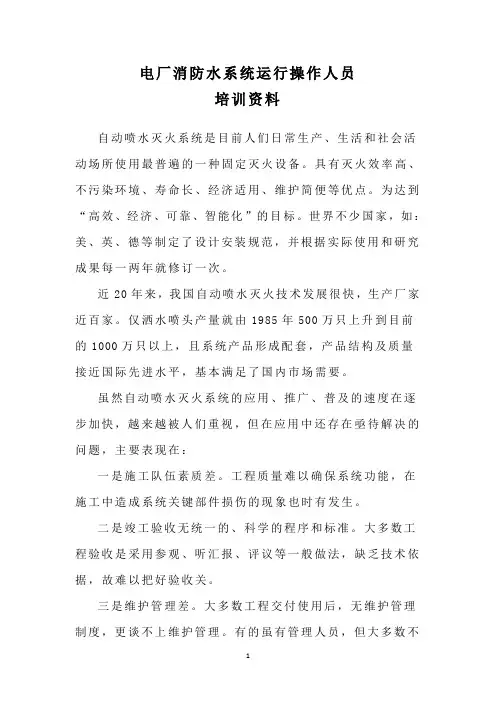

电厂消防水系统运行操作人员

培训资料

自动喷水灭火系统是目前人们日常生产、生活和社会活动场所使用最普遍的一种固定灭火设备。具有灭火效率高、不污染环境、寿命长、经济适用、维护简便等优点。为达到“高效、经济、可靠、智能化”的目标。世界不少国家，如：美、英、德等制定了设计安装规范，并根据实际使用和研究成果每一两年就修订一次。

近20年来，我国自动喷水灭火技术发展很快，生产厂家近百家。仅洒水喷头产量就由1985年500万只上升到目前的1000万只以上，且系统产品形成配套，产品结构及质量接近国际先进水平，基本满足了国内市场需要。

虽然自动喷水灭火系统的应用、推广、普及的速度在逐步加快，越来越被人们重视，但在应用中还存在亟待解决的问题，主要表现在：

一是施工队伍素质差。工程质量难以确保系统功能，在施工中造成系统关键部件损伤的现象也时有发生。

二是竣工验收无统一的、科学的程序和标准。大多数工程验收是采用参观、听汇报、评议等一般做法，缺乏技术依据，故难以把好验收关。

三是维护管理差。大多数工程交付使用后，无维护管理制度，更谈不上维护管理。有的虽有管理人员，但大多数不

懂专业，既发现不了隐患，更谈不上排除隐患和故障。

四是领导不重视。把消防工程当作企业管理的一个包袱，有的甚至认为只要消防验收一过关，以后可有可无。如果不是国家强制性规范，根本不会做等等，严重影响到日常的管理。

前面我们已经在施工前期进行了施工质量的专题讲座。目前全厂工程处于调试验收阶段，现正在做消防检测，验收前的一切准备工作。为了保证该工程交付使用后系统能长期保持正常运行状态，使负责运行操作的相关人员能尽快的进入角色。今天我们就zz电厂消防自动喷水系统的组成、保护范围、组件及作用、操作规程、使用与维护及注意事项等进行一次简要的讲解，不足之处敬请批评指正。

一、zz电厂自动喷水灭火系统组成及保护范围：

二、各系统组成及工作原理：

<一>湿式系统组成及工作原理：

1、湿式系统的组成示意图如下：

17

19

18

M

17 16 4

15－信号阀；18－稳压泵；19－泄压阀

湿式系统适合在温度不低于4℃，且不高于70℃的环境中使用。其工作原理是，当火灾发生时，环境温度高于68℃

时闭式喷头上的玻璃珠破裂，喷头打开洒水，管道内水流向

火灾发生区域，水流指示器报告起火区域，报警阀组的压力开关动作，联动水泵启动，保证系统供水，开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。火灾扑灭后，在消防中心用手动按钮远程停泵切断水源，以免水渍造成不必要的损失，或者在就近人工关闭火灾区域的信号阀、闸阀切断水源。

湿式报警阀组成结构图一

结构图二

结构图三

3、湿式报警系统组件的功能和作用：

①、地下水池提供满足湿式系统火灾时灭火足够多的水

源，一般为设计水泵流量两个小时的溶量。zz电厂目前消防水池溶量为800M2

②、喷淋水泵：根据最大保护区域需水量设计的型号。根据流量选定泵型，约大于实际需要值。主要功能是稳压，提供充实的水量。

③、止回阀：也叫单向阀，起阀后水不能回流作用。

④、闸阀：截断水流的作用。

⑤、水泵结合器：在水池水用完或水泵补水不能满足系统需要时，能用消防车往该系统加水、加压。

⑥、消防天面水池（箱）：主要是在没稳压系统时起稳压作用。

⑦、湿式报警阀组：将阀瓣开启状态信号转换为电信号用于消防泵启动。

⑧、配水干管：供水用设在报警阀与信号阀、水流指示间。

⑨、水流指示器：将开启喷头的区域位置转换为电信号送至报警控制器。

⑩、配水管与配水支管连接在水流指示器后，根据喷头多少确定管径大小。

⑪、末端试水装置：安装于管网末端用于系统试验。

⑫、配水支管：管上没有喷头并按设计要求将喷头布置在保护范围。

⑬、闭式洒水喷头：安装于防护区火灾发生时自动开启

喷水。

⑭、湿式报警控制器：即报警主机将收集到的反馈电信号转化为输出控制信号，联动水泵和相关设备工作。

⑮、信号阀：将阀门开启状态转化为电信号送至报警主机。

⑯、模块：控制水泵启停用。

⑰、压力表：显示管道内水压用。

⑱、稳压泵：在没天面水池时为系统稳压。

⑲、泄压阀：当管网压力高于设计压力时，自动泄水起保护系统管网作用。

4、湿式报警系统操作规程：

①、检查消防水池是否长期处于高水位状态（以达到设计溶积为准），水位下降时能及时补水，并有不用作它用的技术措施。

②、水泵结合器供水能力要达到设计要求，半年用消防车加压试验一次看是否畅通。

③、每月测试一次消防泵启停功能，看以手、自动启动时是否在30S内能正常投入使用。同时以备用电源切换或用备用泵切换启动消防泵时，看是否在30S内也能投入正常运行。

④、系统投入使用后稳压泵必须长期处于工作状态，当系统压力低于稳压值0.1Mpa时，稳压泵应启泵加压，高于

稳压值0.1Mpa时，稳压泵应停止工作（zz稳压值应为

0.8Mpa）。

⑤、泄压阀的工作压力应高于系统工作压力。zz电厂工作压力为1.2Mpa。

⑥、湿式报警阀进口压力大于0.14Mpa，放水流量达到10/S时，5－90S内水力警铃报警。压力开关动作，信号反馈至报警主机。主机联动启动相应的水泵。一般每月试验一次，用末端试水装置模拟试验。

<二>、电动雨淋系统、组成及工作原理：

1电动雨淋系统的组成示意图：

16

17

16－稳压阀；17－泄压阀

2、电动雨淋系统的工作原理：（附阀组图一、二、三）

图一
