中级制图员试题
中级制图员试题库含参考答案
中级制图员试题库含参考答案一、单选题（共100题，每题1分，共100分）1.当圆柱的轴线垂直于W面时，则圆锥在V面的投影是( )。
A、椭圆B、圆C、三角形D、四边形正确答案：D2.对圆弧标注半径尺寸时，应在尺寸数字前加注符号“( )”。
A、SRB、RC、φD、Sφ正确答案：B3.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、社会舆论B、宪法C、党的领导D、国家法律正确答案：A4.一平面立体与一曲面立体相切组合时，在相切处( )。
A、有交线B、无切线C、有分界线D、无分界线正确答案：D5.组合体的组合形式分为叠加和( )两种。
A、相贯B、相切C、截交D、切割正确答案：D6.用计算机绘图时，一条水平直线的起始点绝对坐标为(a,b)，长度为30，终点在起点的左边，终点的相对极坐标表示为( )。
A、@30<180B、@30+a<180C、@30+a<0D、@30<0正确答案：A7.( )一般适用于外形较简单的机件。
A、全剖视图B、阶梯剖视图C、局部剖视图D、半剖视图正确答案：A8.图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端正确答案：D9.以下描深图形应遵循的顺序错误的是( )。
A、先曲后直B、先水平后垂、斜C、先细后粗D、先大后小正确答案：D10.绘图铅笔中的2H铅笔通常用于( )。
A、加深粗实线B、画虚线、细实线C、写汉字或字母D、画底稿正确答案：D11.( )是对制图员基本素质的要求。
A、职业道德B、注重信誉C、遵纪守法D、讲究公德正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、不可以B、可提前10天C、可提前30天D、可以随时正确答案：D13.图纸中( )字头向右倾斜，与水平基准线成75°角。

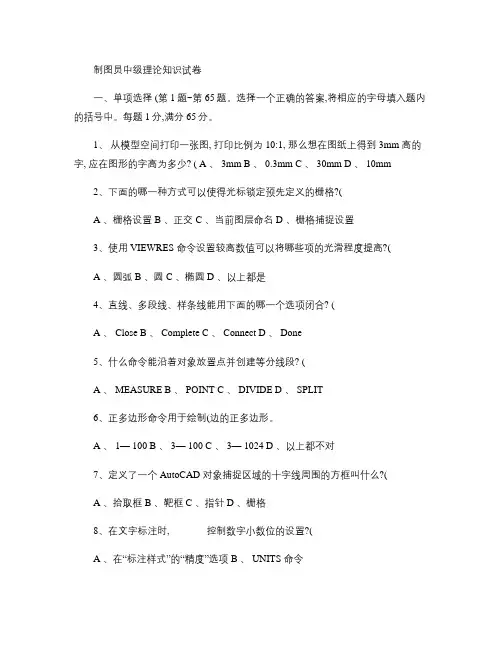

制图员中级理论知识试卷
制图员中级理论知识试卷一、单项选择 (第 1题~第 65题。
选择一个正确的答案,将相应的字母填入题内的括号中。
每题 1分,满分 65分。
1、从模型空间打印一张图, 打印比例为 10:1, 那么想在图纸上得到 3mm 高的字, 应在图形的字高为多少? ( A 、 3mm B 、 0.3mm C 、 30mm D 、 10mm2、下面的哪一种方式可以使得光标锁定预先定义的栅格?(A 、栅格设置B 、正交C 、当前图层命名D 、栅格捕捉设置3、使用 VIEWRES 命令设置较高数值可以将哪些项的光滑程度提高?(A 、圆弧B 、圆C 、椭圆D 、以上都是4、直线、多段线、样条线能用下面的哪一个选项闭合? (A 、 CloseB 、 CompleteC 、 ConnectD 、 Done5、什么命令能沿着对象放置点并创建等分线段? (A 、 MEASUREB 、 POINTC 、 DIVIDED 、 SPLIT6、正多边形命令用于绘制(边的正多边形。
A 、 1— 100B 、 3— 100C 、 3— 1024D 、以上都不对7、定义了一个 AutoCAD 对象捕捉区域的十字线周围的方框叫什么?(A 、拾取框B 、靶框C 、指针D 、栅格8、在文字标注时, _______控制数字小数位的设置?(A 、在“标注样式”的“精度”选项B 、 UNITS 命令C 、在“标注样式”的“测量比例”选项D 、编辑标注文字9、A utoCAD 提供了 255种可供选择的颜色,每种颜色具有确定的编号和名称,其中(号为 7种常用的颜色,即CAD的标准色。
A 、 1— 7B 、 10— 16C 、 101— 107D 、 201— 20710、下列关于属性定义说法正确的是:(A 、块必须定义属性B 、一个块中最多只能定义一个属性C 、多个块可以共用一个属性D 、一个块中可以定义多个属性11、属性和块的关系:(A 、属性和块是平等关系B 、属性必须包含在块中C 、块中可以只有属性而无图形对象12、以下哪种方法在将对象从其他应用程序嵌入到 AutoCAD 中时是合法的。
中级制图员练习题与参考答案
中级制图员练习题与参考答案一、单选题（共100题，每题1分，共100分）1.带圆角底版的正等轴测图，首先要画出( )。
A、定出轴测轴B、底版的轴测图C、定出坐标圆点D、圆角的轴测图正确答案：B2.按图样完成的方法和使用特点，图样分为：( )、底图、副底图、复印图、CAD图。
A、原图B、初图C、简图D、草图正确答案：A3.左视图反映了物体上、前、( )的相对位置关系。
A、下、后B、后、左C、左、右D、下、右正确答案：D4.下列那种线条属于中线？( )A、虚线B、尺寸线C、剖面线D、中心线正确答案：D5.在执行【全部缩放】或【范围缩放】命令后，( )图形不能完全显示。
A、多段线B、射线C、直线D、圆正确答案：B6.( )中的投射线与投影面相垂直时，称为正投影法。
A、平行投影法B、主要投影法C、辅助投影法D、中心投影法正确答案：A7.不使用量具和仪器，徒手目测绘制图样称为( )。
A、徒手绘图B、临摹图样C、手工练习D、微机绘图正确答案：A8.尺寸界线应该选用下列哪种线型( )A、细实线B、双点画线C、细点划线D、虚线正确答案：A9.垂直于H面，平行于V面的平面称为( )。
A、正垂面B、一般面C、正平面D、水平面正确答案：C10.下列有关我国经济合同说法错误的是( )。
A、代订经济合同，必须事先取得委托单位的委托证明，并根据授权范围以委托单位的名义签订，才对委托单位直接产生权利和义务B、经济合同是法人之间为实现一定经济目的，明确相互权利义务关系的协议C、违反法律和国家政策、计划的合同为无效D、给付定金的一方不履行合同的，无权请求返还定金。
接受定金的一方不履行合同的，应当返还定金正确答案：D11.图样中的尺寸以( )为单位时，不需要标注单位的符号（名称）。
A、米C、分米D、毫米正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、可提前30天B、不可以C、可以随时D、可提前10天正确答案：C13.使用多行文本编辑器时，其中%%C、%%D、%%P分别表示:( )A、直径、度数、下划线B、直径、度数、正负C、度数、正负、直径D、下划线、直径、度数正确答案：B14.我国处理劳动争议的程序通常为( )。

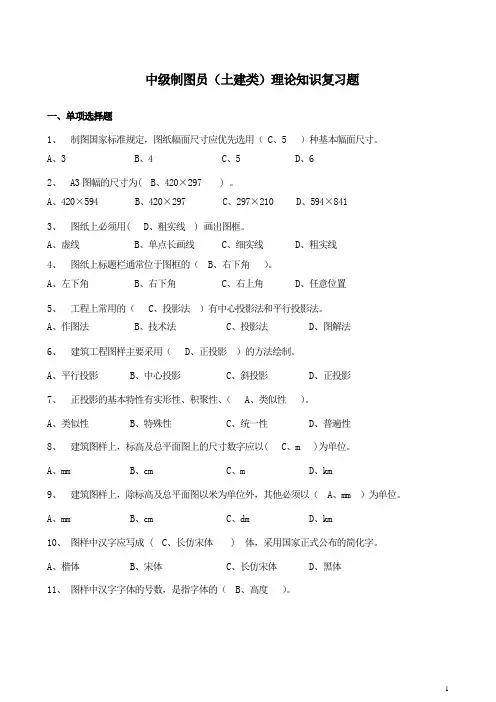

中级制图员(土建)理论复习题(含答案)
中级制图员（土建类）理论知识复习题一、单项选择题1、制图国家标准规定，图纸幅面尺寸应优先选用（ C、5 ）种基本幅面尺寸。
A、3B、4C、5D、62、A3图幅的尺寸为( B、420×297 ) 。
A、420×594B、420×297C、297×210D、594×8413、图纸上必须用( D、粗实线 ) 画出图框。
A、虚线B、单点长画线C、细实线D、粗实线4、图纸上标题栏通常位于图框的（ B、右下角）。
A、左下角B、右下角C、右上角D、任意位置5、工程上常用的（ C、投影法）有中心投影法和平行投影法。
A、作图法B、技术法C、投影法D、图解法6、建筑工程图样主要采用（ D、正投影）的方法绘制。
A、平行投影B、中心投影C、斜投影D、正投影7、正投影的基本特性有实形性、积聚性、（ A、类似性）。
A、类似性B、特殊性C、统一性D、普遍性8、建筑图样上，标高及总平面图上的尺寸数字应以( C、m )为单位。
A、mmB、cmC、mD、km9、建筑图样上，除标高及总平面图以米为单位外，其他必须以（ A、mm ）为单位。
A、mmB、cmC、dmD、km10、图样中汉字应写成 ( C、长仿宋体 ) 体，采用国家正式公布的简化字。
A、楷体B、宋体C、长仿宋体D、黑体11、图样中汉字字体的号数，是指字体的（ B、高度）。
A、宽度B、高度C、长度D、厚度12、图纸中数字和字母分为（ B、A型和B型）两种字型。
A、大写和小写B、A型和B型C、简体和繁体D、中文和英文13、丁字尺尺身的上边为工作边，主要用于绘制( C、水平线 ) 线。
A、垂线B、斜线C、水平线D、任意线14、画建筑平面图时，应先画( B、轴线 )。
A、墙体轮廓线B、轴线C、柱子D、尺寸线15、在绘制平面图、立面图、剖面图时，其绘图比例有（ A、5 ）种。
A、5B、6C、7D、816、总平面图一般采用的比例有 1:500、 1:1000、( D、1:2000 ) 等。
中级制图员练习题库(附答案)
中级制图员练习题库（附答案）一、单选题（共100题，每题1分，共100分）l、()的位置尽量配置在投影方向上，并与原视图保持其投影关系。
A、局部视图B、重合断面图C、移出断面图D、断面图正确答案：A2、两形体表面（）时，相接处有线分开。
A、光滑过度B、相切C、共面D、不共面正确答案：D3、两圆柱齿轮轴线之间最短距离称为（）。
A、全齿高B、齿距C、中心距D、分度圆周长正确答案：C4、机械图样中，表示不可见轮廓线采用（）线型。
A、粗实线B、细实线C、虚线D、波浪线正确答案：C5、巳知点M的坐标为(20150)则M点属于（）。
A、H面上的点B、V面上的点C、W面上的点D、一般空间点正确答案：A6、平行投影法分为（）两种。
A、正投影法和斜投影法B、主要投影法和辅助投影法C、中心投影法和平行投影法D、一次投影法和二次投影法正确答案：A7、()是A to C A D中另一种辅助绘图命令，它是一条没有端点而无限廷伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。
A、样条曲线B、射线C、多线D、构造线正确答案：D8、三个轴的轴向简化系数为1的是（）。
A、正轴测投影B、斜二轴测投影C、斜轴测投影D、正等轴测投影正确答案：D9、用先画外形再作剖视法画组合体的（），可先画出其完整的正等轴测图。
A、轴测图B、剖视图C、三视图D、正等轴测剖视图正确答案：D10、选择图形后同时按住C R L键和鼠标拖动图形，则可以？（）A、移动对象B、无法选择对象C、复制出新的图形对象D、删除图形对象正确答案：C11、尺寸标注中，直径尺寸应在尺寸数值前加注（）A、SRB、S<DC、巾D、R正确答案：C12、侧垂线在（）面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B13、视图缩放(Zoom)命令和比例缩放(S C ale)命令的区别是：（）A、两者本质上没有区别B、线宽会随比例缩放而更改C、视图缩放可以更改图形对象的大小D、比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小正确答案：D14、平面图形中，尺寸的类型有（）A、定形尺寸和定位尺寸B、总体尺寸和定位尺寸C、一般尺寸和重要尺寸D、定形尺寸和总体尺寸正确答案：A15、一般应在剖视图的上方用（）标出剖视图的名称"X—X"'在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上相同的字母。
中级制图员考试(CAD)笔试试题集
一、填空题（每题1分，共30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和对象捕捉选项卡 .2.AUTOCAD是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为：矩形阵列和环形阵列.4．在AutoCAD可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上为正方向.10．尺寸箭头可以用短划线 .点和斜杠来代替.11．Autocad默认的线型是实线,Center表示中心线 .12.平行投影法分为斜投影法和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY为90度时,XOY和YOZ的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和齿形角必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和椭圆 .18．在AutoCAD中文本的创建方式分为单行文本和多行文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad状态栏中，正交和极轴按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD的删除命令是Erase；Trim命令的中文含义是修剪 .22.局部放大图可以画成视图,剖视图和断面图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中粗牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON；延伸的命令是 OOPS .26.线型尺寸标注型式有水平标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT的功能是设定文本的高度 .28.AUTOCA的坐标系统有世界坐标系,用户坐标系，其中世界坐标系是固定不变的.29.CAD三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是实体模型 .30.布尔运算包括并集 ,交集,差集.31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 .49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能A．Break B ) mLeDh C explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B )A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体B．宋体 C．长仿宋体D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT 20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令 B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置 D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令 B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令 D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母 B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+C B) 按ALT+E，然后按 C C) CTrL+C D) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键B．利用shifL+P键 C．按住鼠标中键拖动D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDows XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序 B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用 D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档” B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏” D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板” B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板” D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 . 10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法. 11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 . 17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 . 18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 . 19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 .23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 . 25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs.54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420. 60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式7.怎么修改AUTOCAD的快捷键？答.CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可.CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG图象了.除此以外，还支持BMP.RLC.TIFF.TGA等常用格式.10. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP下有没有，改为.DWG11.在Word文档中插入AutoCAD图形的发法。
中级制图员考试
中级制图员考试一、单选题（共100题，每题1分，共100分）1.三个轴的轴向简化系数为1的是( )。
A、斜二轴测投影B、正轴测投影C、正等轴测投影D、斜轴测投影正确答案：C2.零件表面的位置与理论位置之间不可避免的会有误差，所允许的这种误差的最大变动量称为( )。
A、形位公差B、位置公差C、位置误差D、形位误差正确答案：B3.目前我国比较流行微机版计算机绘图软件有( )等。
A、AUTO CAD、WORD、WPSB、AUTO CAD、CAXA电子图板C、AUTO CAD、WINDOWS、CAXA电子图板D、AUTO CAD、MDT、Excel正确答案：B4.在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的( )子命令绘制圆弧。
A、起点、端点、方向B、起点、圆心、长度C、起点、圆心、角度D、起点、端点、角度正确答案：B5.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、宪法B、国家法律C、党的领导D、社会舆论正确答案：D6.两虚线相交时，应使( )相交。
A、线段与间隙B、间隙与线段C、间隙与间隙D、线段与线段正确答案：D7.看尺寸数字，要确认每个尺寸的( )。
A、数字大小B、角度C、方向D、起点正确答案：D8.垂直于W面，平行于H面的直线称为( )。
A、一般位置线B、侧垂线C、水平线D、侧平线正确答案：B9.一个点在直线上，向投影面作正投影之后( )。
A、点仍在直线上B、点在直线的中点C、点在直线的外面D、以上3种情况都有可能正确答案：A10.对球面标注尺寸时，一般应在φ或R前加注“( )”。
A、球B、RC、φD、S正确答案：D11.在正等轴测投影中，三直角坐标轴对轴测投影面的倾角( )。
A、相同B、二个相同C、任意的D、不同正确答案：A12.( )一般适用于外形较简单的机件。
A、局部剖视图B、阶梯剖视图C、半剖视图D、全剖视图正确答案：D13.已知点F的坐标为(20，15，0)，则F点属于( )。
中级制图员单选题考试题+答案
中级制图员单选题考试题+答案一、单选题（共100题，每题1分，共100分）1、( )基本体的特征是每个表面都是平面。
A、圆柱B、多边形C、平面D、圆锥正确答案：C2、下列有关我国经济合同说法错误的是( )。
A、代订经济合同，必须事先取得委托单位的委托证明，并根据授权范围以委托单位的名义签订，才对委托单位直接产生权利和义务B、给付定金的一方不履行合同的，无权请求返还定金。
接受定金的一方不履行合同的，应当返还定金C、经济合同是法人之间为实现一定经济目的，明确相互权利义务关系的协议D、违反法律和国家政策、计划的合同为无效正确答案：B3、以下哪种方法不能够创建圆弧( )。
A、单击【圆】按钮B、单击【圆弧】按钮C、选择【绘图】→【圆弧】命令D、并在命令行内输入 ARC 命令正确答案：A4、物体由前向( )投影，在正投影面得到的视图，称为主视图。
A、左B、右C、后D、下正确答案：C5、工资一般不包括( )。
A、延长工作时间的工资报酬B、奖金、津贴和补贴C、计时工资、计件工资D、工伤赔偿正确答案：D6、三投影面体系中侧投影面的代号是( )。
A、HB、WC、VD、Y正确答案：B7、制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。
A、图纸幅面B、标题栏C、图框线D、图框格式正确答案：A8、若直线在W面和V面的投影均为一条平行于Z轴的直线，则它是投影面的( )。
A、铅垂线B、水平线C、正平线D、侧垂线正确答案：A9、垂直于V面，平行于H面的平面称为( )。
A、正垂面B、侧平面C、一般面D、水平面正确答案：B10、截平面与柱轴平行时截交线的形状是( )。
A、圆B、椭圆C、三角形D、矩形正确答案：D11、徒手绘制切割体或带有缺口、打孔的组合体时，应先画出( )，然后再逐一进行开槽、打孔或切割。
A、后半个形体B、左半个形体C、右半个形体D、完整的形体正确答案：D12、制图国家标准规定，图纸幅面尺寸应优先选用( )种基本幅面尺寸。
中级制图员模考试题与参考答案
中级制图员模考试题与参考答案一、判断题（共100题，每题1分，共100分）1.( )投射线通过物体，向选定的面投射，并在该面上得到投影的方法称为投影法。
A、正确B、错误正确答案：A2.( )同一职业的不同岗位,职业道德要求相同。
A、正确B、错误正确答案：B3.( )零件上的两个面相切时，要画分割线A、正确B、错误正确答案：B4.( )道德可以用来评价人们思想言行善恶荣辱的标准以及个人思想品质和修养的境界。
A、正确B、错误正确答案：A5.( )图形描深时要按“先粗后细，先曲后直，先水平后垂直”原则。
A、正确B、错误正确答案：A6.( )点的正面投影与水平面的投影的连线一定垂直与X轴。
A、正确B、错误正确答案：A7.( )侧垂线的正面投影和侧面投影均反映实长。
A、正确B、错误正确答案：B8.( )图纸上的图框可以用细实线画，也可以用粗实线画。
A、正确B、错误正确答案：B9.( )我国处理劳动争议的程序通常为协商、调解、诉讼和仲裁。
A、正确B、错误正确答案：B10.( )工程上常用的投影法有中心投影法和平行投影法。
A、正确B、错误正确答案：A11.( )讲究质量就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。
A、正确B、错误正确答案：A12.( )劳动者严重违反劳动纪律或用人单位规章制度，用人单位也不能与其解除劳动合同。
A、正确B、错误正确答案：A13.( )对图形进行移动、复制、镜像、旋转、比例缩放、拉伸均属于绘图软件的基本编辑功能。
A、正确B、错误正确答案：A14.( )空间点A（5，8，9）和B（6，5，10），则A点在B点的右、后、下方。
A、正确B、错误正确答案：B15.( )使用丁字尺画水平线时，应使尺头内侧紧靠图板左边上下移动。
A、正确B、错误正确答案：A16.( )工程上常用的投影有平行投影、中心投影、多面正投影和单面正投影。
A、正确B、错误正确答案：B17.( )三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。
中级制图员习题库(附参考答案)
中级制图员习题库（附参考答案）一、判断题（共100题，每题1分，共100分）1.()正等轴测图的三个轴间角均为120°。
A、正确B、错误正确答案：A2.()保存文件是将已存储在磁盘上的文件重新命名或存储在其他位置。
A、正确B、错误正确答案：B3.()凡是真诚地服务他人，服务社会的职业行为就是有道德的职业行为。
A、正确B、错误正确答案：A4.()用计算机绘图时，栅格捕捉的作用是为了得到屏幕上准确的坐标点。
A、正确B、错误正确答案：A5.()粗实线表示不可见轮廓线。
A、正确B、错误正确答案：B6.()使用计算机绘图时，使用鼠标左键点击菜单即可发出命令。
A、正确B、错误正确答案：A7.()劳动者严重违反劳动纪律或用人单位规章制度，用人单位也不能与其解除劳动合同。
A、正确B、错误正确答案：A8.()AUTOCAD是目前我国比较流行计算机绘图软件。
A、正确B、错误正确答案：A9.()标注尺寸时，经常选择组合体的对称面、底面、端面主要轴线或某个点作为尺寸基准。
A、正确B、错误正确答案：A10.()断面图主要用于表达机件对应截面部分的形状。
A、正确B、错误正确答案：A11.()工程上常用的投影有平行投影、中心投影、多面正投影和单面正投影。
A、正确B、错误正确答案：B12.()国家制图标准规定，图纸大小可以随意确定。
A、正确B、错误正确答案：B13.()侧垂线的正面投影和侧面投影均反映实长。
A、正确B、错误正确答案：B14.()正交线指的是在正交方式下绘制的直线。
A、正确B、错误正确答案：A15.()命令窗口是用户与计算机绘图软件进行对话的区域，可用键盘在该区域直接输入点的坐标值。
A、正确B、错误正确答案：A16.()用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心，以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的连接点，以连接点为圆心，以R为半径画圆弧，两圆弧的交点即为连接弧的圆心。
A、正确B、错误正确答案：A17.()两表面相接时，不管相接表面是否平齐，在相接处都必须画线。
职业技能等级试卷制图员中级(含答案)
河南交通技师学院职业技能等级认定制图员中级理论知识试卷 A一、单项选择题：（每题1分，共80分）1.一个典型的微型计算机绘图系统一般是由( )几部分组成的。
A 、主机、图形输入设备、图形输出设备、外存贮器 B 、主机、显示器、图形输入设备、打印机 C 、主机、电源、显示器、鼠标、键盘 D 、主机、电源、图形输入设备、鼠标、键盘 【参考答案】A2.标注圆的直径尺寸时，应在尺寸数字前加注符号“( )”。
A 、R B 、φ C 、SR D 、S φ 【参考答案】B3.( )不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
A 、尺寸界线 B 、尺寸线 C 、尺寸线终端 D 、尺寸数字 【参考答案】B4.关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。
A 、配置在任意位置 B 、配置在右下角 C 、配置在左下角 D 、配置在图中央 【参考答案】B5.同一方向的空间直线段，其轴测投影长与其( )之比称作轴向变形系数。
A 、投影长 B 、实长 C 、定长 D 、轴测投影长 【参考答案】B6.用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比( )。
A 、不一定B 、缩小了C 、增大了D 、不变 【参考答案】D7.画图时，铅笔在前后方向应与纸面( )，而且向画线前进方向倾斜约30o 。
A 、垂直 B 、平行 C 、左斜 D 、右斜 【参考答案】A8.详图索引符号中， ( )。
A 、上半圆注详图编号，下半圆注被索引图纸的编号B 、下半圆注详图编号，上半圆注被索引图纸的编号C 、上半圆注所用标准图册的编号，下半圆注详图编号D 、上半圆注详图编号，下半圆注所用标准图册的编号 【参考答案】A9.标注绝对标高的房屋图样是房屋的( )。
A 、建筑平面图B 、总平面图C 、基础平面图D 、结构平面图 【参考答案】B10.制图标准规定，剖视图分为全剖视图、( )、局部剖视图。
中级制图员复习题
中级制图员复习题一、单选题（共100题，每题1分，共100分）1.正等轴测图上的()是用“四心法”绘制的。
A、椭圆B、基本体C、圆D、圆柱正确答案：A2.下面关于创建块的方法中错误的是()。
A、使用若干种相关块定义创建一个图形文件以用作块库。
B、创建一个图形文件，随后将它作为块插入到其他图形中。
C、使用“块编辑器”功能区上下文选项卡。
D、指定要插入块的名称正确答案：D3.命令行也称命令窗口，是用户与计算机绘图软件进行对话的区域，用户输入命令以及执行命令之后的()均显示在该区域。
A、提示信息B、对话框C、图形D、菜单正确答案：A4.若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中？()A、状态栏B、菜单栏C、命令窗口D、工具栏正确答案：D5.下列各等级铅笔，何者笔蕊最软所绘线条最黑()？A、9HB、HBC、7BD、F正确答案：C6.无装订边图纸的装订，是在图纸的左下角，粘贴上()。
A、硬纸板B、胶布C、图钉D、装订胶带正确答案：D7.()是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉正确答案：A8.关于正平面说法不正确的是()。
A、一定不平行W面B、倾斜于W面C、平行于V面D、垂直于H面正确答案：B9.将某部分结构用大于原图形所采用的比例画出，这种图形称为()。
A、视图B、剖视图C、断面图D、局部放大图正确答案：D10.以下说法正确的是()。
A、机件的真实大小与图样的大小相同B、1︰2是放大比例C、尺寸线与尺寸界线必须相互垂直D、虚线与点画线应相交于线正确答案：D11.以下基本体属于平面立体的是()。
A、圆环107B、圆锥C、圆柱D、四棱锥正确答案：C12.铅芯削磨形状为()的铅笔用于写字和画细线。
A、球形B、锥形C、矩形D、柱形正确答案：B13.“SФ”表示()的尺寸。
A、圆B、球体C、圆锥D、圆柱正确答案：B14.()一个投影面的平面称为投影面平行面。
中级制图员测试题与参考答案
中级制图员测试题与参考答案一、单选题（共100题，每题1分，共100分）1.物体上相互平行的线段，在轴测图上( )A、相互垂直B、相互交错C、相交D、仍然相互平行正确答案：D2.半径尺寸标注的标注文字的默认前缀是：( )A、DB、RC、RadD、Radius正确答案：B3.三个轴的轴向简化系数为1的是( )。
A、正轴测投影B、斜二轴测投影C、正等轴测投影D、斜轴测投影正确答案：C4.画圆柱正等轴测图的两侧轮廓线，与( )相切A、椭圆B、顶圆C、底圆D、两端面椭圆正确答案：D5.命令行也称命令窗口，是用户与计算机绘图软件进行( )。
A、对话的规定B、对话的区域C、绘图的区域D、绘图的规定正确答案：B6.机械图样中绘制斜视图时采用的投影方法是( )。
A、中心投影法B、斜投影法C、正投影法D、以上都不对正确答案：C7.投射线通过( )，向选定的面投射，并在该面上得到投影的方法称为投影法。
A、物体B、投射面C、投影面D、阳光正确答案：A8.下列哪一组直线能在V面内反映实长( )。
A、正垂线和侧平线B、水平线和侧平线C、水平线和正垂线D、侧垂线和铅垂线正确答案：D9.机械图样中，不可见的轮廓线用( )表示。
A、细实线B、粗点划线C、粗实线D、虚线正确答案：D10.点A到( )的距离为Y坐标。
A、正面B、水平面C、侧面D、后面正确答案：A11.绘制轴测剖视图的方法有先画( )再作剖视和先画断面形状，再画投影两种。
A、外形B、主视图C、透视图D、剖切面正确答案：A12.标题栏一般位于图纸的( )。
A、右上角B、左下角C、左上角D、右下角正确答案：D13.( )一般适用于外形较简单的机件。
A、全剖视图B、阶梯剖视图C、半剖视图D、局部剖视图正确答案：A14.基面法绘制( )正等轴测图时，可先绘制其两端面的椭圆，然后画椭圆的外公切线。
A、圆柱体B、椭圆C、圆D、棱柱正确答案：A15.以下说法正确的是( )。
A、机件的真实大小与图样的大小相同B、虚线与点画线应相交于线C、尺寸线与尺寸界线必须相互垂直D、1︰2是放大比例正确答案：B16.中心线、轴线应该选用下列哪种线型( )。
中级CAD绘图员考试试题（八套试题,附样图）.
中级CAD绘图员考试试题（八套试题,附样图）.中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
中级制图员单选题习题(附参考答案)
中级制图员单选题习题（附参考答案）一、单选题（共IOO题，每题1分，共100分）1、A点的正面投影所表示的坐标分别为（）。
A、（Y、Z）B、（X、Y）C、（X、V）D、（X、Z）正确答案：D2、如果在一个线性标注数值前面添加直径符号，则应用哪个命令：（）。
A、%%PB、%%CC、%%DD、%%0正确答案：B3、Λ4图纸幅面为（）。
A、594X841B、420X594C、210X297D、297X420正确答案：C4、（）对象运用【偏移】命令时可以将原对象进行偏移。
A、图块B、文本对象C、点D、圆弧正确答案：D5、职业纪律具有的特点是（）。
A、一定的弹性B、一定的自我约束性C、明确的规定性D、强制性正确答案：C6、水平线一定（）oA、与V面垂直B、与H面垂直C^与W面倾斜D、与V面平行正确答案：C7、以下哪个设备属于图形输出设备：（）A、扫描仪B、复印机C、数字化仪D、绘图仪正确答案：D8、（）的尺寸基准和辅助尺寸基准之间应有尺寸相联系。
A、圆柱体B、组合体C、圆锥体D、长方体正确答案：B9、（）与左视图之间的投影规律是宽度一致。
A、主视图B、三视图C、后视图D、俯视图正确答案：D10、打印机有针式、喷墨式及（）等几种类型。
A、激光式B、光电式C、标准式D、光栅式正确答案：A11、下列叙述正确的是（）。
A、1：2是优先选用比例B、1：2是放大比例C、1：2是原值比例D、1：2是缩小比例正确答案：D12、物体的三视图是指主视图，左视图，（）。
A、后视图B、右视图C、仰视图D、俯视图正确答案：D13、打开已创建图形文件的命令是（）A、OPENB、O PENTOC、OPENDWGD、DWGOPEN正确答案：A14、用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心，以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的连接点，以连接点为圆心，以（）为半径画圆弧，两圆弧的交点即为连接弧的圆心。
A、3RB、RC、2RD、4R正确答案：B15、图样上标注的尺寸，一般应由尺寸界线、（）、尺寸数字组成。
中级制图员试题库(附参考答案)
中级制图员试题库（附参考答案）一、单选题（共100题，每题1分，共100分）1.侧平线在()面的投影反映实长A、V面B、H面C、W面D、以上都不是正确答案：C2.徒手绘图所使用的()应磨成圆锥形。
A、钢笔的笔尖B、铅笔的铅芯C、圆规的铅芯D、图板的边缘正确答案：B3.铅笔的铅芯削磨形状有()，画粗实线用矩形，写字和画细线用锥形。
A、矩形和圆形B、锥形和柱形C、柱形和球形D、矩形和锥形正确答案：D4.B点和A点的H面投影重合，称为H面的()点。
A、上下B、重影C、左右D、前后正确答案：B5.投射线与投影面()时，得到的投影称为斜投影。
A、垂直B、平行C、倾斜D、相交正确答案：C6.标题栏一般位于图纸的()。
A、右上角B、右下角C、左上角D、左下角正确答案：B7.以下说法正确的是()。
A、组合体上两面平齐时，不画分割线B、组合体上两面相错时，不画分割线C、组合体上两面相切时，画分割线D、以上都不对正确答案：A8.职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。
A、企业标准B、培训要求C、职业原则D、招聘条件9.虚线一般用来表示()。
A、不可见轮廓线B、可见过渡线C、轮廓线D、尺寸界线正确答案：A10.圆弧连接的要点是求圆心、求()、画圆弧。
A、切点B、交点C、圆点D、圆弧正确答案：A11.一个正方形的对角线长为50，用计算机绘图时，左下角点的绝对坐标为(70,10)，那么右上角点的相对左下角点的极坐标为()。
A、@50<45B、@120,10C、@50<-45D、@70,45正确答案：A12.用先画外形再作剖视法画组合体的正等轴测剖视图，可先画出其完整的()。
A、三视图B、正等轴测图C、剖视图D、投影图13.下列各等级铅笔，何者笔蕊最软所绘线条最黑()？A、9HB、HBC、7BD、F正确答案：C14.在绘图软件中有些基本形体可以由一个命令直接绘制，这些命令就是绘图命令，但()不是绘图命令可以完成的。
中级制图员模考试题与参考答案
中级制图员模考试题与参考答案一、单选题（共100题，每题1分，共100分）1、( )一个投影面的平面称为投影面平行面。
A、相交于B、倾斜于C、平行于D、垂直于正确答案：C2、用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、可提前10天B、可提前30天C、可以随时D、不可以正确答案：C3、下列不属于职业道德范畴的是( )。
A、职业意识B、职业态度C、职业习惯D、职业良心正确答案：C4、尺寸线终端形式有( )两种形式。
A、箭头和圆点B、粗线和细线C、圆圈和圆点D、箭头和斜线正确答案：D5、垂直于H面的直线称( )。
A、正垂线B、侧垂线C、水平线D、铅垂线正确答案：D6、圆孔与圆柱相贯时(通孔)，每条相贯线上特殊点的个数为( )。
A、四个B、三个C、一个D、二个正确答案：A7、不能应用修剪命令“trim”进行修剪的对象是：( )A、文字B、直线C、圆弧D、圆正确答案：A8、下列那种线条属于中线？( )A、剖面线B、虚线C、尺寸线D、中心线正确答案：D9、椭圆的长、短轴方向是互相( )的。
A、交叉B、平行C、垂直D、相交正确答案：C10、水平面的投影在H面反映为( )。
A、类似形B、水平线C、铅垂线D、实形正确答案：D11、徒手绘制切割体或带有缺口、打孔的组合体时，应先画出( )，然后再逐一进行开槽、打孔或切割。
A、完整的形体B、左半个形体C、后半个形体D、右半个形体正确答案：A12、以下不属于看组合体视图形体分析法方法步骤的是( )。
A、分析投影，联想形体B、确定基准，分析尺寸C、认识视图，抓住特征D、综合起来，想象整体正确答案：B13、正平线AB的投影ab平行于( )。
A、OXB、OYHC、OYWD、OZ正确答案：A14、机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。
A、图线线型B、尺寸界线C、剖面轨迹D、图框格式正确答案：A15、在机械图样中轴线、对称中心线应画成( )A、粗点画线B、双点画线C、细虚线D、细点画线正确答案：D16、在方格纸上徒手绘制平面图形时，大圆的中心线和主要轮廓线应尽可能利用( )，图形各部分之间的比例可按方格纸上的格数来确定。
中级制图员练习题及参考答案
中级制图员练习题及参考答案一、单选题（共100题，每题1分，共100分）1.选择图形后同时按住CRTL键和鼠标拖动图形，则可以？( )A、移动对象B、无法选择对象C、复制出新的图形对象D、删除图形对象正确答案：C2.三投影面展开时水平投影面的旋转是( )面不动，H面向下旋转90°与V面重合。
A、HB、WC、VD、R正确答案：C3.按投影关系配置的对称移出断面图，可以省略( )。
A、箭头B、字母C、剖切符号D、断面符号正确答案：A4.平行于一个投影面同时倾斜于另外( )投影面的直线称为投影面平行线。
A、四个B、一个C、两个D、三个正确答案：C5.用人单位依照劳动合同法的规定，选择额外支付劳动者( )工资解除劳动合同的，其额外支付的工资应当按照该劳动者上一个月的工资标准确定。
A、三个月B、一个月C、两个月D、半个月正确答案：B6.截平面与( )轴线平行时截交线的形状是矩形。
A、圆柱B、圆球C、圆锥D、圆锥台正确答案：A7.侧垂线在( )面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B8.( )有软、硬之分，“B”表示软，“H”表示硬。
A、铅芯B、圆规C、图板D、墨水正确答案：A9.初学徒手绘图时，应在方格纸上进行，以便( )和借助方格线确定图形的比例。
A、每行一线制表方便B、训练图线画的平直C、训练字体写得清晰D、每格一字计数方便正确答案：B10.用计算机绘图时，一条水平直线的起始点绝对坐标为(a,b)，长度为30，终点在起点的左边，终点的相对极坐标表示为( )。
A、@30+a<0B、@30<180C、@30<0D、@30+a<180正确答案：B11.圆规使用铅芯的硬度规格要比画直线的铅芯( )。
A、硬二级B、软一级C、软二级D、硬一级正确答案：B12.左视图反映了物体上、前、( )的相对位置关系。
A、下、右B、后、左C、下、后D、左、右正确答案：A13.下列等式正确的是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
了両2.2.1 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷A
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（）
2.2.2 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷B
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷()
2.2.3 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷C
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷(
2.2.4 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷D
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（）
2.2.5 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷E
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（E）
2.2.6 国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷F
机电、机械类用国家职业技能鉴定统一考试
中级制图员《计算机绘图》测试试卷（F）。
