天正建筑8基础教程(1)
天正建筑8基础教程(第一节)
天正建筑8使用手册（一）第一章轴网一、轴网的概念有多种创建轴网的方法：● 使用【绘制轴网】命令生成标准的直轴网或弧轴网；● 根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；● 在轴线层上绘制☹✋☠☜、✌、 ✋☹☜，轴网标注命令识别为轴线。
二、直线轴网创建* 绘制轴网直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。
轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：● 输入轴网数据方法： 直接在☯键入 栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。
在电子表格中键入☯轴间距］和☯个数 ，常用值可直接点取右方数据栏或下拉列表的预设数据。
对话框控件的说明：[上开] 在轴网上方进行轴网标注的房间开间尺寸。
[下开] 在轴网下方进行轴网标注的房间开间尺寸。
[左进] 在轴网左侧进行轴网标注的房间进深尺寸。
[右进] 在轴网右侧进行轴网标注的房间进深尺寸。
[个数] [尺寸]栏中数据的重复次数，点击右方数值栏或下拉列表获得，也可以键入。
[轴间距] 开间或进深的尺寸数据，点击右方数值栏或下拉列表获得，也可以键入。
[键入] 键入一组尺寸数据，用空格或英文逗点隔开，回车数据输入到电子表格中。
[夹角] 输入开间与进深轴线之间的夹角数据，默认为夹角90度的正交轴网。
[清空] 把某一组开间或者某一组进深数据栏清空，保留其他组的数据。
[恢复上次] 把上次绘制直线轴网的参数恢复到对话框中。
[确定][取消]单击后开始绘制直线轴网并保存数据，取消绘制轴网并放弃输入数据。
右击电子表格中行首按钮，可以执行新建、插入、删除与复制数据行的操作。
直线轴网的命令交互：在对话框中输入所有尺寸数据后，点击[确定]按钮，命令行显示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。
天正结构使用教程[1]
![天正结构使用教程[1]](https://img.taocdn.com/s3/m/083ada1da76e58fafab003c0.png)

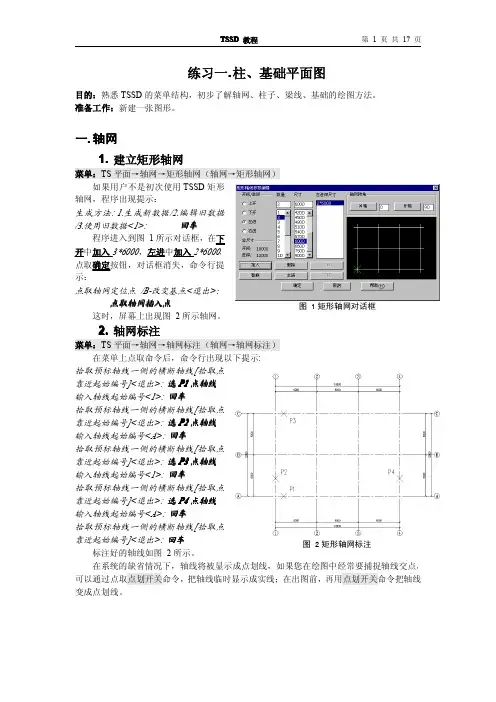

练习一.柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网1.建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法:1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。
2.轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P1点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 2点轴线输入轴线起始编号<A>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 3点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 4点轴线输入轴线起始编号<A>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:回车标注好的轴线如图2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
图1矩形轴网对话框图2矩形轴网标注二.建立柱网1.方柱插入菜单：TS 平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>:图4中P1点取柱插入区域第二角点<退出>:图4中P2生成如图4柱网。
天正建筑TArch8使用技巧
天正建筑TArch8使用技巧. 一些常用的快捷设置：1.屏幕菜单的打开和关闭：ctrl+＋2.文档标签的隐藏和显示：ctrl+－3.工程管理器的调用：ctrl+～4.对象特性表的调用：ctrl+12. 运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。
2.工具条。
天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。
3.右键菜单。
选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。
4.快捷输入。
对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。
天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZ ZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。
5.快捷键。
天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。
3. 修改对象除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。
1.夹点。
选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。
在选择夹点的同时按着shift键可以实现多选。
部分夹点提供有两种操作，通过ctrl键可以操作进行切换。
2.对象特性表。
天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。
3.双击修改。
天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。
文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。
天正建筑操作技巧教程
窗棂映射（CLYS）：在窗棂展开图中，绘制出相应的窗玻璃分割线；选择待映射到的窗，选择待映射的棱线，完成映射；
室内外设施
直线梯段（ZXTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
圆弧梯段（YHTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
轴网标注（ZWBZ）：选择起始轴线，再选择终止轴线；可选择单侧或双侧标注；仅适用于天正创建的轴线；
单轴标注（DZBZ）：每输入一次轴号，点击一次轴线；
添补轴号（TBZH）：点选已有的轴号，再点击要添加的轴线进行轴号添加；
删除轴号（SCZH）：选择要删除的轴号，再选择是否重排；
重排轴号（CPZH）：选择要重排的开始轴线，输入新轴号，其后面的轴号进行重排；
柱齐墙边（ZQQB）：点取要对齐到的墙边，选择要对齐的柱子，再选择柱边，将柱子移动到要对齐的墙边；
门窗
门窗（MC）：选择插门、插窗、插门联窗、子母门等；可以选择门窗的类型、立面类型；门窗参数；插入（捕捉）的方式，进行门窗的插入；
组合门窗（ZHMC）：对已经创建的门和窗，把门窗组合到一起（挨在一起）；
天正建筑操作技巧
序号
内容
轴网
绘制轴网（HZZW）→直线轴网：选择“上开”，“左进”输入轴线信息，完成轴线的创建；其中“上进、下进、左进、右进”，为了避免轴线过密而影响标注，使相邻的轴线上下或左右串开（轴线伸出长度）；
绘制轴网（HZZW）→圆弧轴网：选择“圆心角”，“进深”输入圆弧轴角度和同心圆轴间距离；
自动扶梯（ZDFT）：设置参数，选择单梯、双梯、并列放置、交叉放置，设置梯段方向后，选择插入点完成插入；
教你用天正建筑Tarch8
教你用天正建筑Tarch8.0 for AutCAD2008设计绘制室内平面图1、在网上下载CAD2008、CAD2008注册机及Tarch8.0的安装软件；2、启动CAD2008，出现“激活”页面，提示输入“序列号66669696969”和“激活码”。
注意：“申请号”和“激活码”复制和粘贴的时候要用快捷键“Ctrl+C”和“Ctrl+V”才行；运行注册机，计算激活码，将“激活”页面中的“申请号”复制在注册机中，点击“Calculate”按钮计算激活码，将在注册机中获得的激活码复制粘贴在激活窗口中激活；可能会提示无效或提示有啥代码，继续点“Caculate”可以获得不同的激活码；多试几次。
还不行再删除C:\Documents and Settings\All Users\Application Data\Autodesk\Software Licenses目录下的*.dat文件，然后重新使用注册机计算激活码，激活产品。
当提示AutoCAD 2008激活错误后再删除一次*.dat文件再重新运行注册即可成功。
激活成功，（别忘了点完成哦）运行AutoCAD 2008；3、在安装Tarch8.0之前，必须将系统日期修改为2005年，安装完成后启动Tarch8.0，弹出注册页面，将注册ID号复制粘贴进注册机的机器码中，计算出建筑的注册码，如下图所示，将注册码复制粘贴进注册页面，最后确定（注意：如果关闭了Tarch8.0，下次再启动，必须将系统日期再次修改为2005年，否则会弹出过期的警告而无法正常运行。
）；4、运行Tarch8.0，如下图所示，执行[轴网柱子]下面的[绘制轴网]；5、在弹出的绘制轴网对话框中，选择下开（房间北面的长度），分别输入下图所示的尺寸：6、然后选择上开（房间南面的长度），分别输入下图所示的尺寸：7、最后选择左进（房间左面的宽度），分别输入下图所示的尺寸：8、点击[确定]按钮，生成如下图所示的轴网图形；9、执行[轴网柱子]下面的[两点轴标]，在弹出的[轴网标注]，如下图所示，在起始轴号中输入“1”，点选[双侧标注]，分别选择左侧的第一根和第二根轴线进行标注；再点选[单侧标注]，勾选[共用轴号]分别选择左侧的第二根和第三根轴线进行标注；再点选[双侧标注]，勾选[共用轴号]分别选择右侧的第二根和第一根轴线进行标注；10、接下来，我们在起始轴号中输入“A”，点选[双侧标注]，分别选择下侧的第一根和第二根轴线进行标注；点选[双侧标注]，勾选[共用轴号]，将其它轴线进行标注；所有标注完成后如下图所示：11、执行[轴网柱子]下面的[添加轴线]，用出现的小方框选择参考轴线（左侧的第二根竖线），在下面的命令框中，会出现“新增轴线是否为附加轴线？”，输入“Y”后会出现“偏移方向”，这时向左侧横拉出一短虚线后点击鼠标左键确定，接着会出现“会参考轴线的距离”，输入“1200”，如下图所示，然后按键盘上的“回车”键确定，此时就会发现在需要的地方添加了一根轴线并自动标注了其尺寸；用同样的方法在距离右侧第一根竖线左侧距离2400的地方现添加一根轴线；12、将重复的尺寸标注删除，添加整套房间的总长和总宽尺寸；13、执行[墙体]下面的[绘制墙体]，在弹出的[绘制墙体]对话框中做如下图的设置：14、在相应的位置绘制出墙体，如下图所示：15、执行[墙体]下面的[绘制墙体]，在弹出的[绘制墙体]对话框中将[左宽]和[右宽]尺寸分别改为60，在相应的位置进行添加，如下图所示：16、执行[门窗]下面的[门窗]，在弹出的[窗]对话框中做如下图所示的选择和数值，在相应的位置鼠标左键点选，然后鼠标右键确定，分别插入2个窗户；17、再点击[窗]对话框中的“垛宽定向插入”，在相应的位置插入4个窗户；再将[窗宽]数值改为“600”，在相应的位置分别插入4个窗户；再将[窗宽]数值改为“2400”，在相应的位置分别插入2个窗户；再将[窗宽]数值改为“1500”，在相应的位置插入1个窗户；完成所有窗户插入的图形如下：18、执行[门窗]下面的[门]，在弹出的[门]对话框中做如下图所示的选择和数值，在相应的位置点选，分别插入2个门；19、再将[门宽]改为900，[距离]改为60，在相应的位置点选，分别插入5个门；再将[门宽]改为700，，在相应的位置点选，分别插入2个门；20、在门的图库中选择下图这样的门形，在相应的位置分别插入2个门；21、执行[门窗]下面的[门]，在弹出的[门]对话框中做如下图所示的选择和数值，在相应的位置点选，分别插入2个“插门联窗”；22、执行[门窗]下面的[门]，在弹出的[门]对话框中做如下图所示的选择和数值，在相应的位置点选，分别插入2个“矩形凸窗”；23、执行[门窗]下面的[门]，在弹出的[门]对话框中做如下图所示的选择和数值，在相应的位置点选，分别插入6个“矩形洞”；24、执行[门窗]下面的[转角窗]，在弹出的[绘制角窗]对话框中点选[凸窗]，做如下图所示的选择和数值；25、如下图所示，首先选取墙内角，分别输入转角距离1200和1500，分别[回车]键确定，这样的方法插入2个“转角窗”；26、至此，该房屋平面图全部完成，如下所示；。
天正建筑入门
第一章天正建筑入门学习天正建筑之前，应该有AutoCAD的基础，这样，学起天正建筑来比较容易。
天正建筑可以理解为是CAD的一个插件或专业工具。
本章选用一个简单的例子（图1-1），来示范用“天正建筑”绘制建筑平面图。
图1-1 一层建筑平面图1、绘制轴网与轴网标注点击“天正建筑”菜单中的“轴网柱子”｜“绘制轴网”，在弹出的对话框（图1-2）中，输入相应的轴网数据。
上开、下开：4500 2100 4800左开、右开：3600 3600 3600 3600此例中上开和下开数据一致，左开与右开一致，故可以只输入其中一项即可。
如果上开和下开不一致，则要分别输入。
如果有多项数据，如有四个3600，输入一个3600，在其“个数”中输入“4”即可。
图1-2 轴网绘图图1-3 选择“起始轴线”轴网数据输入完成后，在绘图区域移动鼠标左键，启动绘图功能，在合适的点放置轴网就生成平面图的轴网。
按“轴网柱子”｜“轴改线型”，将轴网实线自动改为虚线。
按“轴网柱子”｜“轴网标注”，对轴网进行标注。
分别选择起始轴线（图1-3）和终止轴线，图1-4中的P1、P2点为水平方向的起止轴线，P3、P4点为垂直方向的起止轴线。
选择完成效果即图1-4。
注意：选择垂直方向时先选下面的轴线为起始轴线，是从下往上选。
图1-4轴网标注2、绘制墙体点击“天正建筑”菜单中的“墙体”｜“单线变墙”，弹出如图1-5所示的对话框，按对话框中内容进行设置，外墙墙厚为240，选择右边的“轴网生墙”图1-4 单线变墙设置完成，在绘图区域框选要生成墙体的直线或轴网。
点击鼠标右键或回车，即生成所需要的墙体，如图1-5所示。
注意：框选如果是从右往左选时，从左往右选的区别稍有不同。
然后，点击不需要的墙体，直接删除。
修改和修剪不需要的轴线，效果如图1-6所示。
图1-5 轴网生墙图1-6 墙体删除和轴线修剪3、插入门窗（1）插入门点击“天正建筑”菜单中的“门窗”｜“插门”，弹出如图1-7所示的对话框，从上往下开始设置，先点击门的立面图，设置门立面的款式，如图1-8所示。
天正8 使用
天正8 使用1．TArch8.0概述对中国的工程设计行业而言，过去10年是二维设计蓬勃发展的一个时代，而现在计算机技术的发展，使得用户完全可以用过去二维CAD相当的输入，同时完成二维图纸和逼真的三维模型。
三维设计有利于提高设计质量并及时发现和解决早期设计中隐藏的错误，同时可以提供更加生动的设计素材，既便于和业主交互，又提供给设计者更多的想象和创造空间，为下一步的建筑节能及日照分析也提供了便利。
此外，一个完整的建筑设计是各个专业密切配合完成的，而各个专业的配合度则取决于两点：其一是可相互沟通的建筑元件标准；其二是需要一个机制，使得各专业的信息传递最容易，效率最高，这就是网上设计环境，Internet 的发展满足了这一需求，而以模型为基础的软件由于包括了表现在图纸上可以打印输出的图形和与图形表现无直接关系的其它物理参数，使得各个专业软件之间可以通过这个包含在图形中的可认知的信息规则进行沟通。
于是从TArch5.0开始，为顺应这些新的需求，天正告别了以往的基本图线堆砌，开始采用以智能化、三维可视化为特征的自定义对象技术构造专业构件，直接绘制出具有专业含义、经得起反复编辑修改的图形对象。
自从推出TArch5.0至今，天正建筑软件也经历了六次较大的升级，天正软件开发人员与市场人员根据多年来用户不断的反馈和建议，结合自身的技术积累，开发出了您今天所看到的天正建筑TArch8.0版本，把由天正建筑软件所推动的专业对象CAD技术推进到一个更高的水平。
2．TArch 8.0一些新的改进* 采用单图标选择平台启动天正建筑软件，自动识别当前图形平台安装版本，版本改变后不必重装。
* 高效的折叠式菜单系统提供两种可定义的操作风格，可减少命令查找，快速选取命令；* 在多平台实现(包括表格、标注、文字等)注释对象的文字在位编辑，方便修改注释文字内容；* 用户可选用对象选择预览技术使光标经过对象时即可亮显对象，右击获得相关快捷菜单；* 用户界面新改进，无模式对话框提供自动隐藏特性和快速功能帮助按钮；* 支持鼠标快慢击交互技术，控制鼠标右击速度，快击重复上一命令、慢击选择右键菜单；* 改进清除对象选择的方便性，双击绘图区空白处即可取消对象的选择，不必依赖ESC键；* 提供可由用户自己定制的图层标准，新图层标准支持按图层定义不同线型、门和窗可分图层绘制；* 提供具有图层标准冲突解决功能的【图层转换】命令，随时转换图形的图层标准格式；* 新的【天正选项】合并原高级选项和选项中的天正初始设置功能，提供了导入、导出、恢复默认、应用、帮助功能；* 自定义命令功能改进，添加工具条命令项的拖拽排序，增加菜单背景颜色设置功能，增加普通快捷键的设置；* 墙体对象得到改进，新提供【墙体分段】命令，不同厚度的墙体连接处不再出现豁口问题；* 增强的标准柱功能，可定义异型柱（原异型柱命令取消），点插柱子时可以预览并提供多种对齐方式；* 新改进的插门窗功能，遇到门窗编号有冲突时可以直接插入或选择修改，凸窗和角凸窗都可选侧挡板，默认厚度改为100，可编辑修改；* 提供先进的门窗和尺寸标注的智能联动功能，门窗尺寸发生变化后，对应的线性尺寸自动更新；* 门窗表、门窗总表、图纸目录新增用户自定义表格样式功能；* 工程管理界面合并楼层表、三维组合、图纸集、建筑立剖面，门窗总表、门窗检查、图纸目录功能；* 支持一套工程平面图纸保存在一个DWG中，可与其他独立图纸DWG文件组合，生成立剖面与三维建筑模型；* 新的【消重图元】命令支持墙体、柱子、房间等对象的重叠检查，提供重叠对象的选择清理；* 提供新的【面积统计】命令和【房间排序】命令，可对房间编号排序，提供符合国六条要求的住宅经济指标分析；* 布置洁具功能增强，添加自由插入、均匀分布等多种新的布置方式，支持洁具沿线布置、沿弧墙布置，符合《民用建筑设计通则》的规定。
天正建筑各章节使用方法及心得
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
天正建筑8AutoCAD 2008基础教程1~8章
中文版AutoCAD 2008基础教程
1.1.2 计算机绘图系统的硬件组成
计算机绘图的硬件系统通常是指可以进行计算机绘图作业的独立硬件环境， 主要由主机、输入设备(键盘、鼠标、扫描仪等)、输出设备(显示器、绘图仪、 打印机等)、信息存储设备(主要指外存，如硬盘、软盘、光盘等)以及网络设备、 多媒体设备等组成。 主机 图形显示器 外存储器 硬盘 扫描仪 图形输入设备 图形输出设备 计算机主机 软盘
中文版AutoCAD 2008基础教程
2.2 使用命令与系统变量
在AutoCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统 变量来执行相应命令。可以说，命令是AutoCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“AutoCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
中文版AutoCAD 2008基础教程
2.1.4 自定义工具栏
AutoCAD是一个比较复杂的应用程序，它的工具栏设计的内容很多，通 常每个工具栏都由多个图标按钮组成。为了能够最大限度地使用户在短时间内 熟练使用，AutoCAD提供了一套自定义工具栏命令，从而加快工作流程，还能 使屏幕变得更加整洁，消除了不必要的干扰。 定位工具栏 自定义工具栏
选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按 钮 ，可以关闭当前图形文件。
中文版AutoCAD 2008基础教程 第2章 AutoCAD绘图基础
通常情况下，安装好AutoCAD 2008后就可以在其默认状态下绘制图形了； 但为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握 绘图环境的设置和坐标系统的使用方法等。
天正建筑基础教程
精心整理天正建筑8基础教程（四）1. DWG2. “导为了能获得尽量准确和详尽的立面图，用户在绘制平面图时楼层高度，墙高、窗高、窗台高、阳台栏板高和台阶踏步高、级数等竖向参数希望能尽量正确。
立面生成的参数设置：在生成立面图时，可以设置标注的形式，如在图形的哪一侧标注立面尺寸和标高；同时可以设置门窗和阳台的式样，其方法与标准层立面设置相同；设定是否在立面图上绘制出每层平面的层间线；设定首层平面的室内外高差；在楼层表设置中可以修改标准层的层高。
需要指出，立面生成使用的“内外高差”需要同首层平面图中定义的一致，用户应当通过适当更改首层外墙的Z 向参数(即底标高和高度)或设置内外高差平台，来实现创建室内外高差的目的，立面生成的概念如图所示。
二、立面的创建*建筑立面本命令按照【工程管理】命令中的数据库楼层表格数据，一次生成多层建筑立面，在当前工程为空的情况下执行本命令，会出现警告对话框：请打开或新建一个工程管理项目，并在工程数据库中建立楼层表！立面→建筑立面(JZLM)单击菜单命令后，命令行提示：请输入立面方向或[正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>:F键入快捷键或者按视线方向给出两点指出生成建筑立面的方向。
单击“生成立面”按钮，进入标准文件对话框，在其中选取文件名称，单击“确定”后生成立面图文件，并且打开该文件作为当前图显示如下：*一.替换已有门窗的操作：在图库中选择所需门窗图块，然后单击上方的门窗替换图标，命令行提示如下：选择图中将要被替换的图块：在图中选择一次要替换的门窗选择对象：接着选取其他图块选择对象：回车退出程序自动识别图块中由插入点和右上角定位点对应的范围，以对应的洞口方框等尺寸替换为指定的门窗图块。
二.直接插入门窗的操作：除了替换已有门窗外，本命令在图库中双击所需门窗图块，然后键入E，通过“外框E”选项可插入与门窗洞口外框尺寸相当的门窗，命令提示为：点取插入点[转90(A)/左右(S)/上下(D)/对齐(F)/外框(E)/转角(R)/基点(T)/更换(C)]<退出>：键入E,提示如下：第一个角点或[参考点(R)]<退出>：选取门窗洞口方框的左下角点另一个角点：选取门窗洞口方框的右上角点程序自动按照图块中由插入点和右上角定位点对应的范围，以对应的洞口方框等尺寸替换为指定的门窗图块。
天正建筑8.0标准教程-天正建筑命令
门窗过梁 MCGL 在剖面门窗上添加过梁 剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗 剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯 剖面檐口 PMYK 在剖面图中绘制剖面檐口 取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状 双线楼板 SXLB 绘制剖面双线楼板 向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗 预制楼板 YZLB 绘制剖面预制楼板 文字表格
构件立面 GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令 立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线 建筑立面 JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙 立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线 立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护 立面屋顶 LMWD 可完成多种形式的屋顶立面图设计 立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护 门窗参数 MCCS 修改立面门窗的参数和位置 雨水管线 YSGX 按给定的位置生成竖直向下的雨水管 柱立面线 ZLMX 绘制圆柱的立面过渡线 剖面菜单 参数栏杆 CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充 参数直梯 CSZT 按参数交互方式生成剖面的或可见的楼梯 扶手接头 FSJT 对楼梯扶手的接头位置作细部处理 构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令 画剖面墙 HPMQ 直接绘制剖面双线墙 加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面 建筑剖面 JZPM 生成建筑物剖面，事先确定当前图为首层平面 居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗 楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板 楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手
天正建筑操作技巧
天正建筑操作技巧一. 一些常用的快捷设置：1.屏幕菜单的打开和关闭：ctrl+＋2.文档标签的隐藏和显示：ctrl+－3.工程管理器的调用：ctrl+～4.对象特性表的调用：ctrl+1二. 运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。
2.工具条。
天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。
3.右键菜单。
选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。
4.快捷输入。
对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。
天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。
5.快捷键。
天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。
三. 修改对象除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。
1.夹点。
选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。
在选择夹点的同时按着shift键可以实现多选。
部分夹点提供有两种操作，通过ctrl键可以操作进行切换。
2.对象特性表。
天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。
3.双击修改。
天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。
文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。
天正建筑操作大全
CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。
T20天正建筑软件V8操作练习
某办公楼建筑设计综合实例绘制首层建筑轴线网操作步骤提示1.启动T20天正建筑软件V8.0，系统自动创建一个空白文档，单击【标准】工具栏中的按钮将该空白文档保存到硬盘中，文件名为“建筑轴线平面图”，如图1所示。
图1 保存空白文档2.启动【绘制轴网】命令，打开如图-2所示的【绘制轴网】对话框，按表-1所示参数绘制建筑轴线平面图。
表-1 轴网数据上开间5×3 300，600直线轴网上开间5×3 300，1 500左进深7 200左进深7 200图2 【绘制轴网】对话框3.选择【上开】单选项，在【轴间距】列中的文本框中输入“3300”，在其右侧的【个数】列中的文本框中输入“5”，按Enter键，依次在【轴间距】和【个数】列中输入“600”和“1”；选择【下开】单选项，用同样的方法依次在【轴间距】和【个数】列的文本框中输入“3300”、“5”和“1500”、“1”，如图-3所示。
20 某办公楼建筑设计综合实例图3 上、下开绘制轴网效果4.选择【左进】选项，在【轴间距】和【个数】列中输入“7200”、“1”，因为左进和右进的参数相同，所以只输入一次即可，选择【夹角】为“90”，如图-4所示。
图4 左、右进绘制轴网效果5.当在【绘制轴网】对话框中输入各项轴网数据后，在绘图区域中指定轴网的插入点为坐标原点，即可完成轴网的绘制，结果如图-5所示。
3图5 插入轴线网6.选择菜单命令【轴网柱子】/【轴改线型】，系统可自动将轴线网在实线与点画线间切换，结果如图-6所示。
图6 点画线轴网7.启动【轴网标注】命令，打开如图-7所示的【轴网标注】对话框，在【起始轴号】文本框中输入“1”，选择【双侧标注】单选项，命令行提示如下。
命令: TAxisDim2p请选择起始轴线<退出>: //选择轴网平面图下方左侧第一条轴线A请选择终止轴线<退出>: //选择轴网平面图下方右侧第一条轴线B请选择不需要标注的轴线: //按Enter 键在【轴网标注】对话框中把“1”改为“A”。
天正建筑80小诀窍
欢迎使用天正建筑8.0，这里提示的小诀窍能够帮助您解决问题和提高效率。
强烈建议首次使用TArch8的用户单击《下一条》，了解至关重要的使用说明。
新功能：TArch8启动时可以选择平台，卸载新加平台会自动判断无需重新安装天正建筑，跳过启动界面后，进入命令：自定义->基本界面->界面设置，勾选“启动时选择平台界面”恢复选择。
新功能：TArch8增加天正选项设置功能，代替原高级选项和ACAD选项中天正基本设置和加粗填充设置页面功能，并且设置参数支持导入、导出！新功能：TArch8中自定义功能可以个性化定制你的快捷键、包括天正命令快捷和ACAD命令快捷，单键快捷命令可以一键执行无需回车！新功能：TArch8命令的无模式对话框支持自动隐藏特性，并且点击实时助手图标可以启动相关功能帮助！新功能：TArch8中选中对象后，双击绘图区空白处取消选择！新功能：TArch8右键菜单支持慢击操作（在自定义命令中设置），快击重复上一命令、慢击提供右键菜单！重要改进：TArch8中平行不等厚度墙交接处的缺口可以自动封闭！新功能：TArch8中提供全新的面积统计命令，可以输出住宅设计规范和国六条文件规定的经济技术指标表格。
新功能：TArch8楼梯功能大大增强，新提供新双分平行楼梯，双分转角楼梯、交叉楼梯、剪刀楼梯、双分三跑楼梯、三角楼梯、矩形转角楼梯绘制功能！重要改进：TArch8中双跑楼梯、多跑楼梯的平台样式更加灵活！对象可以自动标注箭头！剖切位置通过对象夹点可以自由调整！重要改进：TArch8的自动扶梯重新编制，不再是图块而是自定义对象，功能满足普通扶梯和自动步道、自动坡道的各种复杂布置情况。
新功能：TArch8凸窗、角凸窗都可带侧挡板！凸窗挡板厚可在对话框设置，在特性栏可以编辑。
新功能：TArch8中房间面积对象增加多种类型，可同时显示名称、编号，可设置图案填充。
新功能：TArch8中执行房间排序，房间编号可以按房间位置的坐标排序，逐次选择范围和起始编号可以编排出你需要的各种排序方式。
天正建筑8.0安装步骤
天正建筑8.0安装步骤
步骤：
1.打开天正软件安装文件夹“天正建筑8”，找到安装文件
“TArch8.0.exe”，双击执行，一般情况按提示指定安装路径或确认下一步，直到正常安装结束。
2.在安装文件夹下，找到“TArch8.reg”文件并执行，将有关注册信息写入注册表。
3.退回到上一目录，找到“过期问题tarch8.0limit”文件夹，打开它，将“Sys15”“Sys16”“Sys17”三个文件夹全部拷贝至天正软件安装目标目录下如：“C:\Tangent\TArch8”，覆盖源文件，解决软件过期问题。
4．双击桌面，运行“天正建筑8”。
一般会提示输入“注册码”，保持该软件运行状态下，则进入下一步。
5.在“天正建筑8”软件安装文件夹下执行“天正8.0全系列注册
机.exe”程序，弹出对话框如下
第一步：选择软件“”。
第二步：将启动天正软件后弹出的对话框中机器码（安装ID号）拷贝或录入注册机中的机器码框内，点击“计算注册码”按钮。
第三步：将注册机产生的注册码拷贝或输入天正建筑启动界面对话框的相应位置处，即可注册成功。
天正建筑基本操作
阳台
ldbz
两点标注
splt
双跑楼梯
hcbz
弧长标注
dt
电梯
ycbz
引出标注
gzz
构造柱
zdbz
逐点标注
bzz
标准柱
zdbz
逐点标注
pd
坡道
zfbz
做法标注
ss散水zjbz直径注bzgb布置隔板
qhbz
墙厚标注
bzgd
布置隔断
tmbz
图名标注
bzjj
布置洁具
bgbz
标高标注
pmpq
剖面剖切
bgjc
天正CAD专题
1、天正基本命令
hzzw
绘制轴网
gqh
改墙厚
qszw
墙生轴网
dxbq
单线变墙
zwbz
轴网标注
dqj
倒墙角
cczt
尺寸自调
xqj
修墙角
ljcc
连接尺寸
ggd
改高度
qxcc
取消尺寸
mc
门窗
wzfw
文字复位
mcbz
门窗标注
wzfz
文字复值
zjc
转角窗
jdbz
角度标注
bhfw
编号复位
jtyz
箭头引注
标高检查
hdcz
画对称轴
hzqt
绘制墙体
hzbz
画指北针
2、天正操作
尺寸的标注及调整&标高的标注及调整&墙体、门窗的调整
3、天正导出T3文件
用天正建筑软件绘制的图，绝大部分（墙体、门窗、标高、标注）都不能在只装CAD没装天正的电脑上显示。此时需要将天正文件采用TXDC（图形导出）命令导出为t3文件，即可用CAD查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天正建筑8使用手册（一）第一章轴网一、轴网的概念轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构件定位的依据。
完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。
这里介绍轴线系统和轴号系统，尺寸标注系统的编辑方法在后面的章节中介绍。
轴线系统考虑到轴线的操作比较灵活，为了使用时不至于给用户带来不必要的限制，轴网系统没有做成自定义对象，而是把位于轴线图层上的AutoCAD的基本图形对象，包括LINE、ARC、CIRCLE 识别为轴线对象，天正软件默认轴线的图层是“DOTE”，用户可以通过设置菜单中的【图层管理】命令修改默认的图层标准。
轴线默认使用的线型是细实线是为了绘图过程中方便捕捉，用户在出图前应该用【轴改线型】命令改为规范要求的点划线。
轴号系统轴号是内部带有比例的自定义专业对象，是按照《房屋建筑制图统一标准》(GB/T50001-2001)的规定编制的，它默认是在轴线两端成对出现，可以通过对象编辑单独控制个别轴号与其某一端的显示，轴号的大小与编号方式符合现行制图规范要求，保证出图后号圈的大小是8，不出现规范规定不得用于轴号的字母，轴号对象预设有用于编辑的夹点，拖动夹点的功能用于轴号偏移、改变引线长度、轴号横向移动等。
尺寸标注系统尺寸标注系统由自定义尺寸标注对象构成，在标注轴网时自动生成于轴标图层AXIS上，除了图层不同外，与其他命令的尺寸标注没有区别。
有多种创建轴网的方法：∙使用【绘制轴网】命令生成标准的直轴网或弧轴网；∙根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；∙在轴线层上绘制LINE、ARC、CIRCLE，轴网标注命令识别为轴线。
二、直线轴网创建* 绘制轴网直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。
轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：输入轴网数据方法：1. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。
2. 在电子表格中键入[轴间距］和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。
对话框控件的说明：[上开]在轴网上方进行轴网标注的房间开间尺寸。
[下开]在轴网下方进行轴网标注的房间开间尺寸。
[左进]在轴网左侧进行轴网标注的房间进深尺寸。
[右进]在轴网右侧进行轴网标注的房间进深尺寸。
[个数] [尺寸]栏中数据的重复次数，点击右方数值栏或下拉列表获得，也可以键入。
[轴间距] 开间或进深的尺寸数据，点击右方数值栏或下拉列表获得，也可以键入。
[键入]键入一组尺寸数据，用空格或英文逗点隔开，回车数据输入到电子表格中。
[夹角]输入开间与进深轴线之间的夹角数据，默认为夹角90度的正交轴网。
[清空] 把某一组开间或者某一组进深数据栏清空，保留其他组的数据。
[恢复上次] 把上次绘制直线轴网的参数恢复到对话框中。
[确定][取消]单击后开始绘制直线轴网并保存数据，取消绘制轴网并放弃输入数据。
右击电子表格中行首按钮，可以执行新建、插入、删除与复制数据行的操作。
直线轴网的命令交互：在对话框中输入所有尺寸数据后，点击[确定]按钮，命令行显示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。
在对话框中仅仅输入单向尺寸数据后，点击[确定]按钮，命令行显示：单向轴线长度<16200>:此时给出指示该轴线的长度的两个点或者直接输入该轴线的长度，接着提示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。
* 如果第一开间(进深)与第二开间(进深)的数据相同，不必输入另一开间(进深)。
* 输入的尺寸定位以轴网的左下角轴线交点为基点，多层建筑各平面同号轴线交点位置应一致。
直线轴网设计实例上开间键入：4*6000，7500，4500 下开间键入：2400，3600，4*6000，3600，2400左进深键入： 4200，3300，4200 右进深与左进深同，不必输入正交直线轴网，夹角为90度：斜交直线轴网，夹角为75度：* 墙生轴网在方案设计中，建筑师需反复修改平面图，如加、删墙体，改开间、进深等，用轴线定位有时并不方便，为此天正提供根据墙体生成轴网的功能，建筑师可以在参考栅格点上直接进行设计，待平面方案确定后，再用本命令生成轴网。
也可用墙体命令绘制平面草图，然后生成轴网。
轴网柱子→墙生轴网(QSZW)点取菜单命令后，命令行提示：请选择墙体<退出>:点取要生成轴网的所有墙体或回车退出在墙体基线位置上自动生成没有标注轴号和尺寸的轴网。
墙生轴网设计实例先使用【墙体绘制】命令绘制墙体，执行【墙生轴网】生成轴线：在实例中墙轴线是按墙体绘制中的基线生成的。
* 轴网合并本命令用于将多组轴网的轴线，按指定的一个到四个边界延伸，合并为一组轴线，同时将其中重合的轴线清理。
目前本命令不对非正交的轴网和多个非正交排列的轴网进行处理。
轴网柱子→轴网合并(ZWHB)点取菜单命令后，命令行提示：请选择需要合并对齐的轴线<退出>:这里请圈选多个轴网里面的轴线，对同一个轴网内的轴线没有合并必要；请选择需要合并对齐的轴线<退出>:接着选取或者回车结束选择；请选择对齐边界<退出>: 在图上显示出四条对齐边界，点取需要对齐的边界，命令开始合并轴线；请选择对齐边界<退出>: 接着继续点取其他对齐边界；请选择对齐边界<退出>:回车结束合并；轴网合并实例左图为选取两组轴线后，用户在四条可选的对齐边界中选择了右方和下方的边界，命令执行结果如右图：左图为选取两组轴线后，用户在四条可选的对齐边界中选择了左方和上方的边界，命令执行结果如右图：三、圆弧轴网创建* 绘制轴网圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】命令中的“圆弧轴网”标签执行。
轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“圆弧轴网”标签，输入进深的对话框如下：输入圆心角的对话框显示如下：输入轴网数据方法：1. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。
2. 在电子表格中键入[轴间距］/[轴夹角]和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。
对话框控件的说明：[进深]在轴网径向，由圆心起算到外圆的轴线尺寸序列，单位毫米。
[圆心角]由起始角起算，按旋转方向排列的轴线开间序列，单位角度。
[轴间距] 进深的尺寸数据，点击右方数值栏或下拉列表获得，也可以键入。
[轴夹角]开间轴线之间的夹角数据，常用数据从下拉列表获得，也可以键入。
[个数]栏中数据的重复次数，点击右方数值栏或下拉列表获得，也可以键入。
[内弧半径<] 从圆心起算的最内侧环向轴线圆弧半径，可从图上取两点获得，也可以为0。
[起始角] X轴正方向到起始径向轴线的夹角(按旋转方向定)。
[逆时针][顺时针] 径向轴线的旋转方向。
[共用轴线<] 在与其他轴网共用一根径向轴线时，从图上指定该径向轴线不再重复绘出，点取时通过拖动圆轴网确定与其他轴网连接的方向。
[键入]键入一组尺寸数据，用空格或英文逗点隔开，回车数据输入到电子表格中。
[插入点]单击插入点按钮，可改变默认的轴网插入基点位置。
[清空] 把某一组圆心角或者某一组进深数据栏清空，保留其他数据。
[恢复上次] 把上次绘制圆弧轴网的参数恢复到对话框中。
[确定][取消]单击后开始绘制圆弧轴网并保存数据，取消绘制轴网并放弃输入数据。
右击电子表格中行首按钮，可以执行新建、插入、删除与复制数据行的操作。
在对话框中输入所有尺寸数据后，点击[确定]按钮，命令行显示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。
* 圆心角的总夹角为360度时，生成弧线轴网的特例“圆轴网”(见 [标题编号])。
圆弧轴网设计实例：进深：1500，3000 圆心角：20，3*30 内弧半径：3300输入参数后，单击【共用轴线<】按钮，在图上点取轴线2，逆时针方向拖动标注完成的组合圆弧轴网如下图所示：四、轴网标注编辑轴网的标注包括轴号标注和尺寸标注，轴号可按规范要求用数字、大写字母、小写字母、双字母、双字母间隔连字符等方式标注，可适应各种复杂分区轴网，系统按照《房屋建筑制图统一标准》7.0.4条的规定，字母I、O、Z不用于轴号，在排序时会自动跳过这些字母。
尽管轴网标注命令能一次完成轴号和尺寸的标注，但轴号和尺寸标注二者属独立存在的不同对象，不能联动编辑，用户修改轴网时应注意自行处理。
* 两点轴标轴网柱子→两点轴标(LDZB)本命令对始末轴线间的一组平行轴线(直线轴网与圆弧轴网的进深)或者径向轴线(圆弧轴线的圆心角)进行轴号和尺寸标注。
单击【两点轴标】菜单命令后，首先显示无模式对话框如图所示：提示在命令行点取要标注的始末轴线，以下标注直线轴网，在单侧标注的情况下，选择轴线的哪一侧就标在哪一侧。
请选择起始轴线<退出>: 选择一个轴网某开间（进深）一侧的起始轴线，点P1请选择终止轴线<退出>: 选择一个轴网某开间（进深）同一侧的末轴线，点P2按照《房屋建筑制图统一标准》，本命令支持类似1-1、A-1的轴号分区标注与AA、A1这样的双字母标注；在对话框中默认起始轴号为1和A，按方向自动标注，用户可在标注中删除对话框中的默认轴号，标注空白轴号的轴网，用于方案等场合。
以下标注与上面直线轴网(轴网1)连接的圆弧轴网(轴网2)，先显示无模式对话框如图：在其中勾选“共用轴号”复选框，单击“单侧标注”单选按钮，在标注弧轴网时，角度标注默认在内侧。
请选择起始轴线<退出>: 选择与前一个轴网共用的轴线作为起始轴线，点靠外侧的P3；请选择终止轴线<退出>: 选择一个轴网某开间（进深）同侧的末轴线，点P4；是否为按逆时针方向排序编号?(Y/N) [Y]: 键入N改为顺时针，完成轴号4-6的标注。
对话框控件的说明：[起始轴号]希望起始轴号不是默认值1或者A时，在此处输入自定义的起始轴号，可以使用字母和数字组合轴号。
