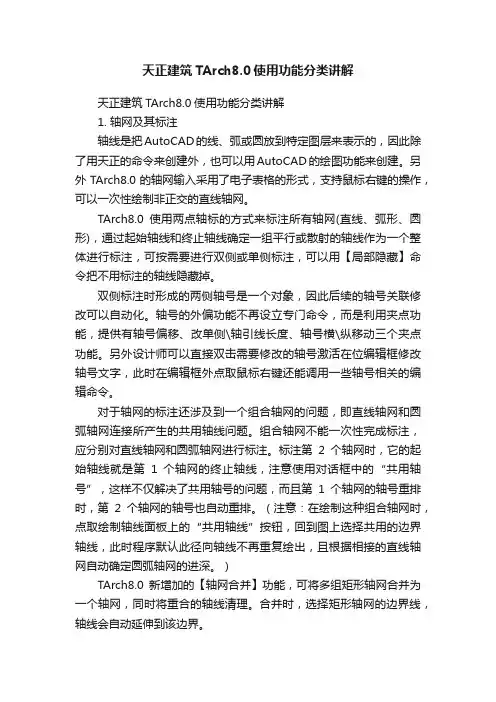

天正建筑TArch8.0使用功能分类讲解

天正建筑TArch8.0使用功能分类讲解

天正建筑TArch8.0使用功能分类讲解天正建筑TArch8.0使用功能分类讲解1. 轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的,因此除了用天正的命令来创建外,也可以用AutoCAD的绘图功能来创建。

另外TArch8.0的轴网输入采用了电子表格的形式,支持鼠标右键的操作,可以一次性绘制非正交的直线轴网。

TArch8.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形),通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注,可按需要进行双侧或单侧标注,可以用【局部隐藏】命令把不用标注的轴线隐藏掉。

双侧标注时形成的两侧轴号是一个对象,因此后续的轴号关联修改可以自动化。

轴号的外偏功能不再设立专门命令,而是利用夹点功能,提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。

另外设计师可以直接双击需要修改的轴号激活在位编辑框修改轴号文字,此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。

对于轴网的标注还涉及到一个组合轴网的问题,即直线轴网和圆弧轴网连接所产生的共用轴线问题。

组合轴网不能一次性完成标注,应分别对直线轴网和圆弧轴网进行标注。

标注第2个轴网时,它的起始轴线就是第1个轴网的终止轴线,注意使用对话框中的“共用轴号”,这样不仅解决了共用轴号的问题,而且第1个轴网的轴号重排时,第2个轴网的轴号也自动重排。

(注意:在绘制这种组合轴网时,点取绘制轴线面板上的“共用轴线”按钮,回到图上选择共用的边界轴线,此时程序默认此径向轴线不再重复绘出,且根据相接的直线轴网自动确定圆弧轴网的进深。

)TArch8.0新增加的【轴网合并】功能,可将多组矩形轴网合并为一个轴网,同时将重合的轴线清理。

合并时,选择矩形轴网的边界线,轴线会自动延伸到该边界。

2. 墙与柱墙与柱是平面图中的主体构件,要注意到下列几个方面:(1).柱子和墙体的加粗和填充是点中图中任意一柱子或墙体,鼠标右键菜单中打开加粗或填充的按钮。

天正建筑8使用技巧

天正建筑8使用技巧

TArch8使用技巧掌握天正建筑8的一些绘图技巧和灵活编辑方式,对提高工作效率有非常大的帮助。

1.一些常用的快捷设置:1.屏幕菜单的打开和关闭:ctrl++2.文档标签的隐藏和显示:ctrl+-3.工程管理器的调用:ctrl+~4.对象特性表的调用:ctrl+12.运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2.工具条。

天正默认提供有四个工具条,设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。

3.右键菜单。

选中某一对象点右键会弹出相应的右键菜单,部分命令因为考虑到菜单长度问题没有放到屏幕菜单上,而只放到了右键菜单中,如“重排轴号”。

4.快捷输入。

对于习惯用键盘的设计师,通过快捷输入可以提高绘图效率。

天正命令默认的快捷输入均取的是相关命令拼音首字母,如“绘制轴网”命令默认的快捷输入就是“HZZW”,设计师可以通过设置\自定义命令来定义快捷输入,或是修改TArch8\sys文件夹下的acad.pgp文件。

5.快捷键。

天正目前的快捷键只支持一个按键,即一位字母或一位数字,通过设置\自定义命令可以修改或添加快捷键。

3.修改对象除了运行CAD和天正的相关命令以外,我们还提供有其它三种修改对象的方法,设计师可以灵活使用。

1.夹点。

选中天正对象后会出现一些蓝色的点,鼠标放在不同位置的蓝色点上面会有相关的操作提示,通过鼠标拖拽可以实现相关操作。

在选择夹点的同时按着shift键可以实现多选。

部分夹点提供有两种操作,通过ctrl键可以操作进行切换。

2.对象特性表。

天正的所有对象都支持对象特性表,可以直接在表中修改其对象的相关属性,另外结合天正的“对象选择”命令可以实现批量性修改,如将某几个房间名称统一改成办公室等,大大提高工作效率。

3.双击修改。

天正大部分对象,如墙、门窗等,双击可以直接调出编辑对象框(有个别对象双击是调出对象特性表),在对话框中修改选中对象属性。

最新天正85学习精髓

最新天正85学习精髓

天正85学习精髓天正8.5电气图纸设计精髓1.首选做电气图纸,刚开始需进行初始设置,打开天正电气软件后,先点击,然后会出现对话框如下:把上图用红线圈住的文本框的数值改成你想要的。

但要注意:墙和导线必须是用打开天正软件时,按ctrl加+出现的设置菜单中的工具做出来的才能用。

第一(初始设置)的具体图例:1)设置后:2)设置后:3)导线打断的初始设置:设置后:,设置完后,只要两根单线相交,自动会出现225的断隔间距。

2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。

1)首先点击,出现,然后选择你要设计的系统和设备,根据穿墙布置的实际要求,设置如下图:,如墙的内外均需设计点位,则选双侧,反之单侧。

如果内、外两个点位需用导线相连,你就在上图中的接导线复选框中打钩,如下为几种设置后设计图纸:2)第一种为单项不接导线:注设计用鼠标先点击墙的哪侧,会生成哪侧的信息点位图块。

首首先给出单侧信息点设置如右为设计,先点击的墙上侧,所以信息点方向朝上。

3)第二种为双向不接导线:设置后图纸4)第二种为双向接导线:设置后图纸根据现场实际情况,如果穿墙的两点位需相互走线。

那就选择这种设计方式。

3.在房间的不同方向的墙面设计点位,关于图块的摆放方向上的设置。

首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩,设计出的图纸对比:打钩前和打钩后打钩前和打钩后4.在做系统图纸时,不同的系统设备之间的连线,用不同的线性。

下面是线形的设置和设计。

1)首先在电气初始设置中,在系统导线带分割线前面的复选框里打钩:之后点击导线一栏的系统导线,设计的图纸如下所示:2)关于照明配电及动力配电的定义a)照明电就是:与动力电相对的是照明电,也叫单相电, 220伏,一条火线一条零线,是家庭用电路。

用于电灯、空调等。

值得提醒的是,家庭用插座一般常见为三孔,除火线零线外,还有一条是地线。

虽然这也是三条线,但绝不是动力电。

b)动力电也叫三相电,为三条火线一条零线,零线和每条火线之间的电压为220伏,而每两条火线之间为380伏。

Get格雅天正建筑8使用说明书完整珍藏版

Get格雅天正建筑8使用说明书完整珍藏版

天正建筑8使用说明书(完整珍藏版)天正建筑TArch8目录目录11. 前言错误!未定义书签。

2. 概述72.1 帮助资源错误!未定义书签。

2.2 安装配置错误!未定义书签。

2.3 对象兼容错误!未定义书签。

2.4 软件界面72.5 根本操作93. 设置与帮助183.1 自定义参数设置183.2 样式与图层设置313.3 天正帮助信息344. 轴网344.1 轴网的概念344.2 直线轴网创立344.3 圆弧轴网创立384.4 轴网标注编辑414.5 轴号的编辑455. 柱子475.1 柱子的概念475.2 柱子的创立485.3 柱子的编辑536. 墙体536.1 墙体的概念536.2 墙体的创立566.3 墙体的编辑626.4 墙体编辑工具626.5 墙体立面工具646.6 内外识别工具657. 门窗667.1 门窗的概念667.2 门窗的创立707.3 门窗的编辑767.4 门窗编号与门窗表787.5 门窗工具817.6 门窗库858. 房间与屋顶878.1 房间面积的概念878.2 房间面积的创立888.3 房间的布置968.4 洁具的布置998.5 屋顶的创立1049. 楼梯与其他1119.1 普通楼梯的创立1119.2 其他楼梯的创立1209.3 自动扶梯与电梯1399.4 楼梯扶手与栏杆1449.5 其他设施的创立14610. 立面15410.1 立面的概念15410.2 立面的创立15510.3 立面的编辑16011. 剖面16211.1 剖面的概念16211.2 剖面的创立16311.3 剖面楼梯与栏杆17011.4 剖面加粗填充17512. 文字表格17712.1 天正文字的概念17712.2 天正表格的概念17812.3 天正文字工具18212.4 天正表格工具19112.5 表格单元编辑19613. 尺寸标注20213.1 尺寸标注的概念20213.2 尺寸标注的创立20413.3 尺寸标注的编辑21014. 符号标注21614.1 符号标注的概念21614.2 坐标标高符号21714.3 工程符号标注22415. 工具命令23315.1 常用工具23315.2 曲线工具23815.3 图层工具24215.4 观察工具24415.5 其他工具25016. 三维建模25516.1 三维造型对象25516.2 体量建模工具26216.3 三维编辑工具27417. 图库与图案27717.1 天正图块的概念27717.2 天正图块工具27917.3 天正图库管理28617.4 天正构件库29117.5 天正图案工具29518. 文件布图30118.1 天正工程管理30118.2 图纸布局概念30718.3 图纸布局命令30818.4 格式转换导出31718.5 图形转换工具31718.6 图框表格的定制31919. 渲染32519.1 材质的管理32519.2 配景的创立33019.3 背景与渲染33220. 日照分析33520.1 日照分析的概念33520.2 日照模型创立33620.3 日照分析命令33920.4 日照辅助工具34621. 天正菜单系统错误!未定义书签。

天正建筑8.0标准教程-天正建筑命令

天正建筑8.0标准教程-天正建筑命令

门窗过梁 MCGL 在剖面门窗上添加过梁 剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗 剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯 剖面檐口 PMYK 在剖面图中绘制剖面檐口 取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状 双线楼板 SXLB 绘制剖面双线楼板 向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗 预制楼板 YZLB 绘制剖面预制楼板 文字表格
构件立面 GJLM 对选定的一个或多个建筑对象生成立面,取代单层立面命令 立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线 建筑立面 JZLM 生成建筑物立面,事先确定当前图为首层平面,各层已识别内外墙 立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线 立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护 立面屋顶 LMWD 可完成多种形式的屋顶立面图设计 立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护 门窗参数 MCCS 修改立面门窗的参数和位置 雨水管线 YSGX 按给定的位置生成竖直向下的雨水管 柱立面线 ZLMX 绘制圆柱的立面过渡线 剖面菜单 参数栏杆 CSLG 按参数交互方式生成楼梯栏杆,且楼梯栏杆库可由用户自行扩充 参数直梯 CSZT 按参数交互方式生成剖面的或可见的楼梯 扶手接头 FSJT 对楼梯扶手的接头位置作细部处理 构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面,取代单层剖面命令 画剖面墙 HPMQ 直接绘制剖面双线墙 加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面 建筑剖面 JZPM 生成建筑物剖面,事先确定当前图为首层平面 居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗 楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯,绘制实心楼梯栏板 楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯,绘制楼梯栏杆及扶手

天正建筑操作技巧

天正建筑操作技巧

天正建筑操作技巧一. 一些常用的快捷设置:1.屏幕菜单的打开和关闭:ctrl++2.文档标签的隐藏和显示:ctrl+-3.工程管理器的调用:ctrl+~4.对象特性表的调用:ctrl+1二. 运行命令1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2.工具条。

天正默认提供有四个工具条,设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。

3.右键菜单。

选中某一对象点右键会弹出相应的右键菜单,部分命令因为考虑到菜单长度问题没有放到屏幕菜单上,而只放到了右键菜单中,如“重排轴号”。

4.快捷输入。

对于习惯用键盘的设计师,通过快捷输入可以提高绘图效率。

天正命令默认的快捷输入均取的是相关命令拼音首字母,如“绘制轴网”命令默认的快捷输入就是“HZZW”,设计师可以通过设置\自定义命令来定义快捷输入,或是修改TArch8\sys文件夹下的acad.pgp文件。

5.快捷键。

天正目前的快捷键只支持一个按键,即一位字母或一位数字,通过设置\自定义命令可以修改或添加快捷键。

三. 修改对象除了运行CAD和天正的相关命令以外,我们还提供有其它三种修改对象的方法,设计师可以灵活使用。

1.夹点。

选中天正对象后会出现一些蓝色的点,鼠标放在不同位置的蓝色点上面会有相关的操作提示,通过鼠标拖拽可以实现相关操作。

在选择夹点的同时按着shift键可以实现多选。

部分夹点提供有两种操作,通过ctrl键可以操作进行切换。

2.对象特性表。

天正的所有对象都支持对象特性表,可以直接在表中修改其对象的相关属性,另外结合天正的“对象选择”命令可以实现批量性修改,如将某几个房间名称统一改成办公室等,大大提高工作效率。

3.双击修改。

天正大部分对象,如墙、门窗等,双击可以直接调出编辑对象框(有个别对象双击是调出对象特性表),在对话框中修改选中对象属性。

文字比较特殊,在R16以上平台,双击文字(不管是单独的文字对象还是尺寸或符号标注里的文字)是进行在位编辑操作。

天正建筑操作技巧教程

天正建筑操作技巧教程

天正建筑操作技巧序号内容轴网绘制轴网(HZZW)→直线轴网:选择“上开”,“左进”输入轴线信息,完成轴线的创建;其中“上进、下进、左进、右进”,为了避免轴线过密而影响标注,使相邻的轴线上下或左右串开(轴线伸出长度);绘制轴网(HZZW)→圆弧轴网:选择“圆心角”,“进深”输入圆弧轴角度和同心圆轴间距离;墙生轴网(QSZW):选择墙体后回车即可,适用于用天正建筑绘制的墙体;添加轴线(TJZX):选择参考轴线后,输入参考距离;轴线裁剪(ZXCJ ):框选有轴线的区域,对所选区域的轴线裁剪;也可以选择一条轴线,然后点另一边,将这边的轴线剪切;轴网合并(ZWHB):选择两组轴网,选择边界线进行轴线延伸,相当于延伸的命令;轴网标注(ZWBZ):选择起始轴线,再选择终止轴线;可选择单侧或双侧标注;仅适用于天正创建的轴线;单轴标注(DZBZ):每输入一次轴号,点击一次轴线;添补轴号(TBZH):点选已有的轴号,再点击要添加的轴线进行轴号添加;删除轴号(SCZH):选择要删除的轴号,再选择是否重排;重排轴号(CPZH):选择要重排的开始轴线,输入新轴号,其后面的轴号进行重排;轴号的夹点编辑:通过点选轴线中的夹点,改变轴线的起始位置、轴号的偏移位置等;轴号的在位编辑:双击轴号,对轴号进行编辑修改;墙体绘制等分加墙(DFJQ):选取一边墙,在参数对话框选择分段数,再选择另一边墙,完成等分;单线变墙(DXBQ):选择轴线,设置参数后,完成轴线变墙;墙体分段(QTFD):对已绘制的墙体,改变部分墙段的厚度;幕墙转换(MQZH):选择墙体,回车,再回车,对已经绘制的墙体,转换成幕墙;倒墙角(DQJ):对墙体进行倒圆角操作;倒斜角(DXJ):对墙体进行倒直角操作;修墙角(XQJ):对交叉的墙体进行修剪;边线对齐(BXDQ):选取要对齐的直线,在选取墙的一条边,完成墙边的对齐;净距偏移(JJPY):对墙体进行偏移,偏移量为墙体间净距;墙柱保温(QZBW):可以选择内保温、外保温,选取墙体和柱,即完成保温层添加;也可以取消添加的保温层,操作同添加;墙体造型(QTZX):改变墙体的厚度,可以选择外凸、内凹,需要选取起点、终点,类似做直线操作;墙齐屋顶(QQWD):用于立面图中,将墙体延伸到屋顶下;改墙厚(GQH):对已创建的墙体,更改墙体厚度,可单选、可框选;该外墙厚(GWQH):指定墙内侧宽度、墙外侧宽度,对外墙厚进行修改;改高度(GGD):在三维模型中,改变柱、墙体的高度;改外墙高(GWQG):在三维模型中,框选后,可直接识别外墙,改变外墙的高度;平行生线(PXSX):对已经创建的墙柱,提取(选取)其中的一条边,进行便宜操作生成直线;墙端封口(QDFK):框选后,去掉墙端头的封口;墙面UCS操作(QMUCS):可以将平面的墙体,转换成立面的墙体,相当于剖面的效果;异形立面操作(YXLM):相当于立面图内线段的修剪,识别矩形和异形,去矩形留异形;矩形立面操作(JXLM):将不规则的凹凸型立面墙,转换成矩形立面墙;识别内外操作(SBNW):框选墙体,外墙将会以红色线显示,便于查找(再操作会恢复原样);柱子标准柱(BZZ):选择柱类型、形状、尺寸,可以点选插入柱、沿着一根轴线布置柱子、指定区域内轴线交点插入柱、替换已插入的柱、选择多段线创建异形柱;角柱(JZ):点取要创建角柱的角,弹出属性对话框,设置属性生成角柱;构造柱(GZZ):点取插入位置,弹出属性对话框,设置属性生产构造柱;替换柱子:双击柱子,改变柱子的属性;柱齐墙边(ZQQB):点取要对齐到的墙边,选择要对齐的柱子,再选择柱边,将柱子移动到要对齐的墙边;门窗门窗(MC):选择插门、插窗、插门联窗、子母门等;可以选择门窗的类型、立面类型;门窗参数;插入(捕捉)的方式,进行门窗的插入;组合门窗(ZHMC):对已经创建的门和窗,把门窗组合到一起(挨在一起);带形窗(DXC):设置带形窗参数,选择带形窗经过的墙,进行绘制;转角窗(ZJC):设置转角窗参数后,点取墙内角,设置两侧墙的转角距离,完成绘制;同时可以选中凸窗,设置参数后进行凸窗的绘制,绘制方法相同;门窗编号(MCBH):选择要编号的门窗,回车后选择自动编号(S),完成编号;内外翻转(NWFZ):选择要翻转的门窗,完成门窗开启方向的改变;左右翻转(ZYFZ):选择要翻转的门窗,完成门窗轴的位置改变;门窗套(MCT):选择要添加的门窗,设置参数后,选择增加门窗套的一侧,完成添加;相当于内嵌门窗;门口线(MKX):设置参数,可单侧、居中、双侧设置,选择要添加的门,完成添加,相当于门口下的分割线(分隔线);同时可以进行消门口线操作;加装饰套(JZST):设置参数,点取“取自截面”选择门窗套类型,点取要加门窗套的门窗,再点击加门窗套的一侧,完成添加,相当于门窗口装饰;窗棂展开(CLZK):对转角窗、凸窗等带转角的窗进行平面展开,选择要展开的窗,点取展开到位置,完成展开;窗棂映射(CLYS):在窗棂展开图中,绘制出相应的窗玻璃分割线;选择待映射到的窗,选择待映射的棱线,完成映射;室内外设施直线梯段(ZXTD):设置参数后,设置梯段方向后,选择插入点完成插入;圆弧梯段(YHTD):设置参数后,设置梯段方向后,选择插入点完成插入;任意梯段(RYTD):先绘制两条参考线,设置参数后,选择左边线和右边线,完成插入;双跑楼梯(SPLT):设置参数后,设置梯段方向后,选择插入点完成插入;多跑楼梯(DPLT):输入参数,点取插入点,单显示10/X(X和设置的参数有关)时,点取鼠标左键,输入平台长度,输入T 继续绘制梯段,直至完成绘制;双分平行楼梯(SFPX):设置参数后,设置梯段方向后,选择插入点完成插入;双分转角楼梯(SFZJ):设置参数后,设置梯段方向后,选择插入点完成插入;双分三跑楼梯(SSSP):设置参数后,设置梯段方向后,选择插入点完成插入;交叉楼梯(JCL 剪刀楼梯(T JDL ):设置参数后,设置梯段方向后,选择插入点完成插入;):设置参数后,设置梯段方向后,选择插入点完成插入;三角楼梯(T SJLT):设置参数后,设置梯段方向后,选择插入点完成插入;矩形转角楼梯(JXZJ):设置参数后,设置梯段方向后,选择插入点完成插入;可设置跑数;添加扶手(TJFS):选择要添加的梯段,设置扶手宽度、扶手顶面高度、扶手距边;连接扶手(LJFS):对各梯段已创建的扶手进行连接,选择待连接的扶手,完成连接;电梯(DT):设置参数,点取电梯间的一个角点,点击另一个角点,选择电梯门所在的一侧,点取平衡块所在的一侧,完成创建;自动扶梯(ZDFT):设置参数,选择单梯、双梯、并列放置、交叉放置,设置梯段方向后,选择插入点完成插入;阳台(YT):设置参数,选择阳台类型,选择阳台起点、终点完成创建;台阶(TJ):设置参数,选择台阶类型,选择台阶起点、终点完成创建,绘制台阶边线;坡道(PD):设置参数,设置坡道方向,输入T改基点,选择插入点完成插入;散水(SS):设置参数,框选创建散水的所有墙体,完成创建;房间和屋顶搜索房间(SSFJ):设置要显示的内容,框选要搜索的一个完整的建筑物的所有墙体(或门窗),图中的房间就会被搜索出,并进行标注(编号、名称、面积等-前提是用天正创建的墙体房间);生成房间轮廓线(FJLK):点选要生成轮廓的房间,生成房间的轮廓线;房间排序(FJPX):对已标注的房间序号进行修改,重新编号;查询面积(CXMJ ):设置要显示的内容,点选房间,点选要插入信息的位置,完成查询;套内面积(TNMJ):设置要显示的内容,框选整个图形,点选插入的位置,完成套内面积计算;面积计算(MJJS):选择要相加的房间或者已经查询显示的信息,点选插入的位置,完成面积计算;加踢脚线(JTJX):选择踢脚线的样式,点取“拾取房间内部点”,完成踢脚线的插入;奇数分隔(JSFG):用三点定一个要奇数分隔的四边形,对房间进行分隔(类似铺设瓷砖或安装吊顶);布置洁具(BZJJ):选择洁具类型后设置参数,选择插入类型,进行绘制;布置隔断(BZGD):确定一条直线来选择洁具,设置隔断长度、隔断门宽,完成绘制;布置隔板(BZGB):确定一条直线来选择洁具,设置隔板长度,完成绘制;绘制搜屋顶线(SWDX):框选要搜索的一个完整的建筑物的所有墙体(或门窗),设置偏移外墙距离,完成绘制;绘制任意坡顶(RYPD):选择一封闭的多段线,设置坡度角、出檐长度,到三维模式下,改变坡屋顶的底标高,将屋顶移动到墙顶;绘制人字坡顶(RZPD):用多段线绘制屋顶的外边线,选择一封闭的多段线,设置屋脊线的起点、终点,选择参考墙顶标高的墙体,完成绘制;绘制攒尖屋顶(CJWD):例如六边形屋顶,设置参数,输入中心点位置,拖动要求的位置后,完成绘制;绘制矩形屋顶(JXWD):设置参数,点取主坡墙外皮的左下角点,再点取右下角点,再点取右上角点,完成绘制;加老虎窗(JLHC):选择屋顶,设置参数,点取插入点,完成绘制;加雨水管(JYSG):选择雨水管入水洞口的起始点、出水口的结束点,文字和表格文字样式(WZYS):点击新建,命名样式,设置中西文参数,完成新建;单行文字(DHWZ):输入文字内容,设置文字的参数等,点取插入点完成创建;多行文字:输入文字内容,设置文字的参数等,点取插入点完成创建;曲线文字(QXWZ):选择“直接写弧线文字”或“按已有曲线布置文字”,选取文字基线,输入文字,设置字高,完成创建;调用专业词库替换文字(ZYCK):选择专业词库内的名词,点选“文字替换,”选择要替换的文字,完成替换;查找替换(CZTH):点击查找对象后的选择按钮,拾取要查找的文字,点击替换为后的选择按钮,拾取要替换的文字,完成替换;新建表格(XJBG):设置表格参数,拾取插入点,完成空表格的新建;全屏编辑表格(QPBJ):选择已有表格,对已有表格进行删除、插入行列等操作;拆分表格(CFBG):设置查分的参数(份数等),选择要拆分的表格,完成拆分;表列编辑(BLBJ):选择表格的列,设置该列的参数,改变该列内容的参数(标题不变);增加表行(ZJBH):选择“在本行之后插入”等,选择参照行,完成插入行;单元编辑(DYBJ):选择要编辑的单元格,设置新参数、内容,完成编辑;单元递增(DYDZ):点取要编辑的第一个单元格(起始编号,)点取最后一个单元格,完成递增;单元复制(DYFZ):点取源拷贝单元格,点取要粘贴的单元格,完成复制;单元合并(DYHB):点选要合并的第一个单元格,点取要合并的最后一个单元格,完成合并;尺寸标注门窗标注(MCBZ):指定标注的第一点、第二点,完成门窗的标注;墙厚标注(QHBZ):指定墙厚的第一点、第二点,完成墙厚的标注;两点标注(LDBZ):指定标注的起点、终点,选择其中还要标注的门、窗、柱,完成这些元素的标注;内门标注(NMBZ):划线选择要标注的内门,可选择“轴线定位、垛宽定位”,完成边柱;快速标注(KSBZ):选择(点选、框选)要标注的对象,选择“整体”、“连续”、“连续加整体”标注方式,指定尺寸线位置,完成标注;楼梯标注(LTBZ):点取要标注的楼梯,完成楼梯标注(标注楼梯阶数);逐点标注(ZDBZ):点取第一点,第二点,尺寸线位置,再逐点选择要标注的点;文字过密会自动上下排列;半径标注(BJBZ):选择待标注的圆弧,完成标注;角度标注(JDBZ):选择角度的第一条直线,第二条直线,完成标注;弧长标注(HCBZ):选择待标注的弧段,选择弧段终点,完成标注;文字复位(WZFW):选择要复位文字的标注,回车完成操作(把远离尺寸线的文字,复位到同一距离);裁剪延伸(CJYS):给出裁剪延伸的基准点,选择要延伸或裁剪到的点,完成尺寸线的延伸或裁剪;取消尺寸(QXCC):选择待取消的尺寸区间的文字,完成该段尺寸的取消(删除);连接尺寸(LJCC):选择主尺寸标注,选择需要连接的其他尺寸标注,完成几段尺寸线的组合(连接);尺寸打断(CCDD):在要打断的一侧点取尺寸线,完成一组尺寸打断成两个独立的尺寸组;合并区间(HBQJ):框选合并区间中的尺寸界线箭头,完成几个尺寸合并成一个尺寸;对齐标注(DQBZ):选择参考标注,选择其他标注,将几组不在同一直线的尺寸对齐到一条直线上;增补尺寸(ZBCC):选择尺寸标注,点取待增补的标注点的位置,完成改组尺寸上的尺寸增加;切换角标(QHJB):选择天正角度标注(已标注的弧长,)回车,切换成角度标注,再回车,切换长直线标注;符号标注标高标注(BGBZ):设置参数,填入标高后,点取插入点完成标注;箭头引注(JTYZ):设置参数,填入引注的内容,点取插入点完成标注;引出标注(YCBZ):设置参数,填入标注的内容,点取起始点和终点完成标注;做法标注(ZFBZ):设置参数,填入标注的内容,点取起始点和终点完成标注;索引符号(SYFH):设置参数,填入标注的内容,给出索引节点的位置,给出索引节点的范围(圆半径),指定折点位置,给出文字索引号的位置,完成标注;索引图名(SYTM):设置参数,填入图名位置,点取标注位置,完成标注;正交剖切(PMPQ):设置参数,点取第一、第二剖切点,点取剖切方向,完成标注;断面剖切(DMPQ):设置参数,点取第一、第二剖切点,点取剖切方向,完成标注;加折断线(JZDX):进行图形折断的标记,点取折断线起点、终点,选择保留范围(框选),双击折断线,可在其他边“设折断点”;画对称轴(HDCZ):点取起点、终点,完成绘制;画指北针(HZBZ):点取指北针位置,设置指北针的方向角度,完成绘制;图名标注(TMBZ):设置参数,填入图名名称,点取标注位置,完成标注;立面新建工程(GCGL):选择新建工程,输入工程名称,完成新建工程(.tpr格式),工程下有平、立。

T20天正建筑软件V8操作练习

T20天正建筑软件V8操作练习

某办公楼建筑设计综合实例绘制首层建筑轴线网操作步骤提示1.启动T20天正建筑软件V8.0,系统自动创建一个空白文档,单击【标准】工具栏中的按钮将该空白文档保存到硬盘中,文件名为“建筑轴线平面图”,如图1所示。

图1 保存空白文档2.启动【绘制轴网】命令,打开如图-2所示的【绘制轴网】对话框,按表-1所示参数绘制建筑轴线平面图。

表-1 轴网数据上开间5×3 300,600直线轴网上开间5×3 300,1 500左进深7 200左进深7 200图2 【绘制轴网】对话框3.选择【上开】单选项,在【轴间距】列中的文本框中输入“3300”,在其右侧的【个数】列中的文本框中输入“5”,按Enter键,依次在【轴间距】和【个数】列中输入“600”和“1”;选择【下开】单选项,用同样的方法依次在【轴间距】和【个数】列的文本框中输入“3300”、“5”和“1500”、“1”,如图-3所示。

20 某办公楼建筑设计综合实例图3 上、下开绘制轴网效果4.选择【左进】选项,在【轴间距】和【个数】列中输入“7200”、“1”,因为左进和右进的参数相同,所以只输入一次即可,选择【夹角】为“90”,如图-4所示。

图4 左、右进绘制轴网效果5.当在【绘制轴网】对话框中输入各项轴网数据后,在绘图区域中指定轴网的插入点为坐标原点,即可完成轴网的绘制,结果如图-5所示。

3图5 插入轴线网6.选择菜单命令【轴网柱子】/【轴改线型】,系统可自动将轴线网在实线与点画线间切换,结果如图-6所示。

图6 点画线轴网7.启动【轴网标注】命令,打开如图-7所示的【轴网标注】对话框,在【起始轴号】文本框中输入“1”,选择【双侧标注】单选项,命令行提示如下。

命令: TAxisDim2p请选择起始轴线<退出>: //选择轴网平面图下方左侧第一条轴线A请选择终止轴线<退出>: //选择轴网平面图下方右侧第一条轴线B请选择不需要标注的轴线: //按Enter 键在【轴网标注】对话框中把“1”改为“A”。

天正建筑8.0标准教程-第五章

天正建筑8.0标准教程-第五章

天正建筑8.0标准教程-第五章第五章房间与屋顶一、房间面积的概念建筑各个的区域的面积计算、标注和报批是建筑设计中的一个必要环节,TArch8的房间对象用于表示不同的面积类型,房间描述一个由墙体、门窗、柱子围合而成的闭合区域,按房间对象所在的图层识别为不同的含义,包括有:房间面积、套内面积、建筑轮廓面积、洞口面积、公摊面积和其他面积,不同含义的房间使用不同的文字标识。

基本的文字标识是名称和编号,前者描述对象的功能,后者用来唯一区别不同的房间。

例如用于标识房间使用面积时,名称是房间名称“客厅”、“卧室”,编号不显示,但在标识套内面积时,名称是套型名称“1-A”,编号是户号“101”,可以选择显示编号用于房产面积配图。

房间面积是一系列符合房产测量规范和建筑设计规范统计规则的命令,按这些规范的不同计算方法,获得多种面积指标统计表格,分别用于房产部门的面积统计和设计审查报批,此外为创建用于渲染的室内三维模型,房间对象提供了一个三维地面的特性,开启该特性就可以获得三维楼板,一般建筑施工图不需要开启这个特性。

面积指标统计使用【搜索房间】、【套内面积】、【查询面积】、【公摊面积】和【面积统计】命令执行。

[房间面积]在房间内标注室内净面积即使用面积,阳台用外轮廓线按建筑设计规范标注一半面积;[套内面积]按照国家房屋测量规范的规定,标注由多个房间组成的住宅单元住宅,由分户墙以及外墙的中线所围成的面积。

[公摊面积]按照国家房屋测量规范的规定,套内面积以外,作为公共面积由本层各户分摊的面积,或者由全楼各层分摊的面积。

[建筑面积]整个建筑物的外墙皮构成的区域,可以用来表示本层的建筑总面积,可以按要求选择是否包括出墙面的柱子面积,注意此时建筑面积不包括阳台面积在内,在【面积统计】表格中最终获得的建筑总面积包括按《建筑工程面积计算规范》计算的阳台面积。

面积单位为米,标注的精度可以设置,并可提供图案填充。

房间夹点激活的时候还可以看到房间边界,可以通过夹点更改房间边界,房间面积自动更新。

天正建筑教程

天正建筑教程

天正建筑教程在现代城市化进程中,建筑行业一直扮演着重要的角色。

而在建筑设计和施工过程中,天正建筑软件无疑是一款不可或缺的工具。

本文将介绍天正建筑软件的基本功能和使用方法,以帮助初学者快速上手。

一、软件简介天正建筑软件是一款专业的建筑设计和施工管理软件,具有强大的功能和丰富的工具。

它不仅能够实现建筑的三维建模和渲染,还能进行建筑平面图的设计和绘制,以及建筑材料的选取和计算。

天正建筑软件已经成为许多设计师和工程师的首选软件,被广泛应用于建筑设计、施工和管理领域。

二、软件功能1. 三维建模和渲染天正建筑软件支持建筑物的三维建模和渲染,可以根据设计师的想法和需求创建出具有逼真效果的建筑模型。

用户可以通过简单的操作,添加墙体、窗户、门和屋顶等元素,实现建筑物的细节设计。

同时,软件还支持灯光和材质的调整,可以根据不同的场景要求进行渲染,使建筑模型更加真实。

2. 平面图设计和绘制除了三维建模,天正建筑软件还支持建筑平面图的设计和绘制。

用户可以通过软件提供的平面图工具,快速绘制出建筑物的平面图,包括房间布局、墙体尺寸和门窗位置等。

软件还提供了丰富的符号库和标注工具,方便用户进行图纸的标注和注释,提高设计效率。

3. 建筑材料选取和计算天正建筑软件还具有建筑材料选取和计算的功能。

用户可以在软件中选择合适的材料,如混凝土、砖石和木材等,根据建筑物的需求进行计算和优化。

软件会自动计算材料的用量和成本,并生成详细的报告,帮助用户进行材料采购和预算控制。

4. 施工管理和协作除了设计功能,天正建筑软件还支持施工管理和协作。

用户可以通过软件进行施工进度的跟踪和管理,包括工程量的计算、材料的配送和施工人员的安排等。

软件还支持团队协作,多个用户可以同时编辑和查看设计文件,实现设计和施工的无缝对接。

三、使用方法1. 下载和安装首先,用户需要从天正官方网站上下载天正建筑软件的安装包,并进行安装。

安装过程中,用户需要输入许可证信息和注册码,确保软件可以正常运行。

天正8.0使用说明

天正8.0使用说明

绘制完平面图后,通过【工程管理】命令建立一个工程,在楼层表里设定各层相互间的关系,三维组合生成整体的模型,观察整个建筑的效果。根据需要,对平面图进行修改,可以用其他渲染软件进行渲染。
通过该楼层表可以自动生成立剖面草图,用AutoCAD的命令和立剖面绘图工具进一步细化完善。这里要指出自动生成的建筑立、剖面是完全二维的,由AutoCAD的基本对象构成图纸,与平面及三维没有任何联动关系,以便灵活自由的编辑。
对于轴网的标注还涉及到一个组合轴网的问题,即直线轴网和圆弧轴网连接所产生的共用轴线问题。组合轴网不能一次性完成标注,应分别对直线轴网和圆弧轴网进行标注。标注第2个轴网时,它的起始轴线就是第1个轴网的终止轴线,注意使用对话框中的“共用轴号”,这样不仅解决了共用轴号的问题,而且第1个轴网的轴号重排时,第2个轴网的轴号也自动重排。(注意:在绘制这种组合轴网时,点取绘制轴线面板上的“共用轴线”按钮,回到图上选择共用的边界轴线,此时程序默认此径向轴线不再重复绘出,且根据相接的直线轴网自动确定圆弧轴网的进深。)
* 新增自动扶梯对象,提供参数化设计功能,可支持自动步道、自动坡道等多种复杂样式,提供对象编辑功能;
* 新增双分平行楼梯,双分转角楼梯、交叉楼梯、剪刀楼梯、双分三跑楼梯、三角楼梯、矩形转角楼梯功能;
* 双跑楼梯功能改进,增加标注箭头功能,平台自由调整,绘制命令使用无模式对话框,栏杆绘制在踏步中间,方便调整剖切位置;
* 新的【消重图元】命令支持墙体、柱子、房间等对象的重叠检查,提供重叠对象的选择清理;
* 提供新的【面积统计】命令和【房间排序】命令,可对房间编号排序,提供符合国六条要求的住宅经济指标分析;
* 布置洁具功能增强,添加自由插入、均匀分布等多种新的布置方式,支持洁具沿线布置、沿弧墙布置,符合《民用建筑设计通则》的规定。洁具库中新加入了给排水专业上下水管参数。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第五章房间与屋顶一、房间面积的概念建筑各个的区域的面积计算、标注和报批是建筑设计中的一个必要环节,TArch8的房间对象用于表示不同的面积类型,房间描述一个由墙体、门窗、柱子围合而成的闭合区域,按房间对象所在的图层识别为不同的含义,包括有:房间面积、套内面积、建筑轮廓面积、洞口面积、公摊面积和其他面积,不同含义的房间使用不同的文字标识。

基本的文字标识是名称和编号,前者描述对象的功能,后者用来唯一区别不同的房间。

例如用于标识房间使用面积时,名称是房间名称“客厅”、“卧室”,编号不显示,但在标识套内面积时,名称是套型名称“1-A”,编号是户号“101”,可以选择显示编号用于房产面积配图。

房间面积是一系列符合房产测量规范和建筑设计规范统计规则的命令,按这些规范的不同计算方法,获得多种面积指标统计表格,分别用于房产部门的面积统计和设计审查报批,此外为创建用于渲染的室内三维模型,房间对象提供了一个三维地面的特性,开启该特性就可以获得三维楼板,一般建筑施工图不需要开启这个特性。

面积指标统计使用【搜索房间】、【套内面积】、【查询面积】、【公摊面积】和【面积统计】命令执行。

[房间面积]在房间内标注室内净面积即使用面积,阳台用外轮廓线按建筑设计规范标注一半面积;[套内面积]按照国家房屋测量规范的规定,标注由多个房间组成的住宅单元住宅,由分户墙以及外墙的中线所围成的面积。

[公摊面积]按照国家房屋测量规范的规定,套内面积以外,作为公共面积由本层各户分摊的面积,或者由全楼各层分摊的面积。

[建筑面积]整个建筑物的外墙皮构成的区域,可以用来表示本层的建筑总面积,可以按要求选择是否包括出墙面的柱子面积,注意此时建筑面积不包括阳台面积在内,在【面积统计】表格中最终获得的建筑总面积包括按《建筑工程面积计算规范》计算的阳台面积。

面积单位为米,标注的精度可以设置,并可提供图案填充。

房间夹点激活的时候还可以看到房间边界,可以通过夹点更改房间边界,房间面积自动更新。

二、房间面积的创建房间面积可通过以下的多种命令创建,按要求分为建筑面积和使用面积、套内面积,按国家2005年颁布的最新建筑面积测量规范,搜索房间等命令在搜索面积时可忽略柱子、墙垛超出墙体的部分。

房间通常以墙体划分,可以通过绘制虚墙划分边界或者楼板洞口,如客厅上空的中庭空间。

* 搜索房间本命令可用来批量搜索建立或更新已有的普通房间和建筑面积,建立房间信息并标注室内使用面积,标注位置自动置于房间的中心。

如果用户编辑墙体改变了房间边界,房间信息不会自动更新,可以通过再次执行本命令更新房间或拖动边界夹点,和当前边界保持一致。

当勾选“显示房间编号”时,会依照默认的排序方式对编号进行排序,编辑删除房间造成房间号不连续、重号或者编号顺序不理想,可用后面介绍的【房间排序】命令重新排序。

房间屋顶→搜索房间(SSFJ)点取菜单命令后,显示对话框如下:搜索房间的应用实例(同时显示名称和编号):* 房间对象编辑的方法在使用【搜索房间】命令后,当前图形中生成房间对象显示为房间面积的文字对象,但默认的名称需要根据需要重新命名。

双击房间对象进入在位编辑直接命名,也可以选中后右击“对象编辑”,弹出如图所示的“编辑房间”对话框,用于编辑房间编号和房间名称。

勾选“显示填充”后,可以对房间进行图案填充。

功能与搜索房间命令类似,不同点在于显示对话框的同时可在各个房间上移动光标,动态显示这些房间的面积,不希望标注房间名称和编号时,请去除“生成房间对象”的勾选,只创建房间的面积标注。

命令默认功能是查询房间,如需查询阳台或者用户给出的多段线,可单击对话框工具栏的图标,如上图所示,分别是查询房间、封闭曲线和阳台,功能介绍如下:1. 默认查询房间面积,命令提示:请选择查询面积的范围:请给出两点框选要查询面积的平面图范围,可在多个平面图中选择查询。

请在屏幕上点取一点<返回>:光标移动到房间同时显示面积,如果要标注,请在图上给点,光标移到平面图外面会显示和标注该平面图的建筑面积。

2. 单击查询封闭曲线图标时,命令行提示为:选择闭合多段线或圆<退出>:此时可选择表示面积的闭合多段线或者圆,光标处显示面积,命令行提示:请点取面积标注位置<中心>:此时可回车在该闭合多段线中心标注面积。

3. 单击阳台图标时,命令行提示为:选择阳台<退出>:此时选取天正阳台对象,光标处显示阳台面积,命令行提示:请点取面积标注位置<中心>:此时可在面积标注位置给点,或者回车在该阳台中心标注面积,如图所示:阳台面积的计算是算一半面积还是算全部面积,各地不尽相同,用户可修改【天正选项】的“基本设定”页的“阳台按一半面积计算”的设定,个别不同的通过阳台面积对象编辑修改。

4. 单击绘制任意多边形面积查询图标时,命令行提示即时点取多边形角点:多边形起点<退出>:此时点取需要查询的多边形的第一个角点;直段下一点或 [弧段(A)/回退(U)]<结束>:点取需要查询的多边形的第二个角点;直段下一点或 [弧段(A)/回退(U)]<结束>:点取需要查询的多边形的第三个角点;.......直段下一点或 [弧段(A)/回退(U)]<结束>:回车封闭需要查询的多边形。

请点取面积标注位置<中心>:此时可在面积标注位置给点,创建多边形面积对象。

注意:在阳台平面不规则,无法用天正阳台对象直接创建阳台面积时,可使用本选项创建多边形面积,然后对象编辑为“套内阳台面积”。

* 房间轮廓房间轮廓线以封闭PLINE线表示,轮廓线可以用在其它用途,如把它转为地面或用来作为生成踢脚线等装饰线脚的边界。

房间屋顶→房间轮廓(FJLK)点取菜单命令后,命令行提示:请指定房间内一点或 {参考点[R]}<退出>:点取房间内任意一点;请是否生成封闭的多段线?[是(Y)/否(N)]<Y>:点按要求键入N或回车交互完毕后在SPACE_SHARE图层生成房间轮廓线。

* 房间排序本命令可以按某种排序方式对房间对象编号重新排序,参加排序的除了普通房间外,还包括公摊面积、洞口面积等对象,这些对象参与排序主要用于节能和暖通设计。

排序原则及说明如下:1) 按照“Y坐标优先;Y坐标大,编号大;Y坐标相等,比较X坐标,X坐标大,编号大”的原则排序;2) X、Y的方向支持用户设置,相当于设置了UCS;3) 根据用户输入的房间编号,可分析判断编号规则,自动增加编号。

可处理的情况如下:1001、1002、1003......,01、02、03......,(全部为数字);A001、A002、A003.....,1-1、1-2、1-3.......(固定字符串加数字)a1、a2、a3......,1001a、1002a、1003a......,1-A、2-A、3-A......,(数字加固定字符串)房间屋顶→房间排序(FJPX)点取菜单命令后,命令行提示:请选择房间对象<退出>:常使用两对角点框选出本次排序的范围,对于有分区编号要求时,可通过选择区域多次排序实现分区编号;请选择房间对象<退出>: 回车结束选择;指定UCS原点<使用当前坐标系>:给点选择本次排序的起始原点,此处的UCS是用于房间排序的临时用户坐标系,对其他命令不起作用;指定绕Z轴的旋转角度<0>:0默认优先是按X排序,按其他方向排序要定义角度,如按Y排序,应旋转90度。

起始编号<1001>:首次执行命令默认的编号,当你连续执行本命令时会自动增加;请选择房间对象<退出>: 完成第一次排序后重复命令继续执行回车退出。

* 套内面积本命令用于计算住宅单元的套内面积,并创建套内面积的房间对象。

按照房产测量规范的要求,自动计算分户单元墙中线计算的套内面积,选择时注意仅仅选取本套套型内的房间面积对象(名称),而不要把其他房间面积对象(名称)包括进去,本命令获得的套内面积不含阳台面积,选择阳台操作用于指定阳台所归属的户号。

房间屋顶→套内面积(TNMJ)点取菜单命令后,显示对话框如下:在套内面积对话框中输入需要标注的套型编号和户号,前者是套型的分类,同一套型编号可以在不同楼层(单元)重复(尽管面积也许有差别),而户号是区别住户的唯一编号。

光标移到图形中响应命令行提示:请选择同属一套住宅的所有房间面积对象与阳台面积对象:逐个选择或给点P1、P2框选应包括在1-A套内的各房间面积对象,选中的房间面积对象会亮显;请点取面积标注位置<中心>:回车或者给点在适当位置标注套型编号和面积。

•套型统计中的“室”和“厅”的数量是从用户赋予房间的名称中提取的,“起居室”同“客厅”;•本项目有多个标准层时,建议按自然层为基础编写户号,注意使得户号在不同标准层不至于重复;•有通高大厅,要把上层围绕洞口自动搜索到的“房间面积”以对象编辑设为“洞口面积”,否则统计面积不准确;•跃层住宅一个户号占两个楼层,它的面积统计结果在下面楼层显示,上一楼层的面积分摊、套型合并在同一户号一起统计;•阳台面积按当前图形上标注的阳台面积对象统计,详见查询面积一节的阳台面积查询(见[标题编号])。

•阳台面积在各地设计习惯中使用不同的术语,在本命令的输出表格中以“阳台面积”表示,用户自行按各单位或项目要求修改。

房间屋顶→面积统计(MJTJ)点取菜单命令后,命令行提示:允许不同楼层户号相同,同一户号的面积按跃层住宅合并统计[是(Y)/否(N)]<N>:Y在本工程平面图中含有跃层套型时,需要把同一户号的两个楼层合并统计,此时键入Y。

请选择统计类型 [标准层面积统计(A)/工程面积统计(B)]<A>:B 对多个楼层组成的工程进行统计时键入B,显示对话框如下:第一个表格“建筑面积统计表”是按《房产测量规范》方法计算获得的,用户可以在屏幕上查看结果,或者单击“标在图上<”按钮,把表格标注在图上,此时命令行提示:左上角点<返回>:给出一点用于插入统计表的左上角点。

第二个表格“套型统计表”是按《住宅设计规范》方法计算获得的,按上述方法可将表格插入图中。

第三个表格“套型统计表”是按建设部“国六条”的文件要求和《住宅设计规范》综合计算获得的,按上述方法可将表格插入图中。

如果预先没有执行【套内面积】命令对房间进行分户,提示“未找到已分户房间”并退出本命令。

三、房间的布置在房间布置菜单中提供了多种工具命令,用于房间与天花的布置,添加踢脚线适用于装修建模。

* 加踢脚线本命令自动搜索房间轮廓,按用户选择的踢脚截面生成二维和三维一体的踢脚线,门和洞口处自动断开,可用于室内装饰设计建模,也可以作为室外的勒脚使用,踢脚线支持AutoCAD的Break(打断)命令,因此取消了【断踢脚线】命令。

相关文档
最新文档
