飞灰固化技术文件
飞灰固化技术
飞灰固化
目前，飞灰处理处置的常用方法有如下两种：
1）固化稳定化，包括水泥固化、沥青固化、熔融固化、化学药剂固化稳定化等。
经过固化稳定化处理后的产物，如满足浸出毒性标准或者资源化利用标准，可以进入普通填埋场进行填埋处置或进行资源化利用。
2）将飞灰中的重金属提取，如酸提取、碱提取、生物及生物制剂提取以及高温提取等，提取后的重金属可以进行资源化利用。
上述处理方法中的大部分已经实际应用于生活垃圾焚烧厂的飞灰，并取得一定的处理效果。
飞灰的处理方法见图1。
图1 飞灰的处理方法
（地下处置主要指深井注射，仍需要经过适当的预处理，固化应用较多的主要有水泥固化，药剂稳定化
应用较多的主要是硫化物、磷酸盐和有机高分子药剂等。
飞灰中重金属的分离主要是浸取分离和高温分离（利用飞灰中金属化合物性质的不同）前者应用的主要国家是日本，后者在瑞士有应用）在生活垃圾焚烧飞灰的固化稳定化方面应用最多的为水泥固化、熔融固化和药剂稳定化，如下表1不同固化技术的比较。
表1 不同固化技术的比较。
飞灰固化处理原理以及流程
3.微量重金屬
飛灰的化學特性
除了上述主要元素外，飛灰在補集過程中也吸附了一些微量且沸點較低的重金 屬，如Pb、Cd、Zn、Cr、Cu、Hg、As 等，這些微量元素之溶出毒性時常超過管 制標準，影響到環境的安全，因此目前法規也將這些作為判定廢棄物危害與否的重 要指標。同時這些微量金屬會因為焚化垃圾與焚化條件、焚化設備而有所差異，專 家學者在1992年研究指出燃燒溫度增加時，飛灰的鉛、鎘、鋅含量隨之增加，而重 金屬在底灰中所佔的比例則會降低。此外，氯會增加重金屬的揮發率，使飛灰重金 屬含量增高。
一般而言，有機系螯合劑多具臭味且為高pH 值之液體，部分螯合劑與空 氣接觸時，甚至會產生劣化或腐敗之現象，並產生有害氣體，因此在貯存與 運送過程中需詳加注意。
目前國內焚化廠代處理業者大多採用硫化鈉作為 螯合劑螯合劑（穩定化劑）主要原料，主因為價格便 宜，且在調配比例上， 保持常溫下15 ％硫化鈉不易 產生結晶物。 缺點包括： (1)添加藥劑量過多，會有殘餘硫化物產生而造成臭味 及二次污染； (2)主要生成物硫化鉛在超過某一濃度時為有害物質， 並會造成人體健康毒害，通常必需使用水泥固化防止 滲出液污染； (3)在高溫或酸性環境下，容易釋放出過量硫化氫毒氣。
飛灰固化技術
「固化」是一種廣泛被使用之方法，可以將有害廢 棄物包匣起來，使之不但方便運輸而且不因風雨而擴散。 因為其利用化學作用所產生之物理及化學力量將有害物 質吸著而安定於結晶格子中，以達成有害物質不溶出之 目的。固化的原理為藉由固化劑的化學特性，使得有害 廢棄物形成緊密性、具有低滲透性及高抗壓強度之固體， 主要為物理處理法，但有害廢棄物亦可能與固化劑產生 化學結合。在最理想的情況下，固化的目的在於改進廢 棄物的物理特性(如：滲透性及抗壓強度等)、增加其易 處理性，如可能並使有毒的污染物轉化成無毒的型態， 使之便於運輸且降低有害物質之擴散。
飞灰固化处置方案
飞灰固化处置方案飞灰是燃煤过程中产生的一种废弃物，含有大量的无机物质和重金属。
由于其对环境和人类健康的潜在风险，合理有效地处理飞灰成为一项紧迫的课题。
本文将讨论一种飞灰固化处置方案，以提供一种可行的解决方案。
一、背景介绍在电厂和工业生产过程中，燃煤是一种常见的能源来源。
然而，燃煤产生的废弃物——飞灰，却带来了环境和健康的问题。
飞灰中的无机物质和重金属具有毒性，如果不妥善处理，会对土壤和水源造成污染，并且可能渗透到食物链中，对人类健康造成威胁。
二、问题分析1. 环境污染：未经处理的飞灰可能会被风吹散，造成大气污染和空气质量恶化。
2. 土壤污染：飞灰中的有害物质渗入土壤，破坏土壤结构，阻碍植物生长。
3. 水源污染：无机物质和重金属进入水源，影响水质，对水生生物和人体造成损害。
三、飞灰固化处置方案为了解决飞灰带来的环境和健康问题，制定一套科学合理的固化处置方案是至关重要的。
以下是一种可行的方案：1. 飞灰固化技术选择针对飞灰的固化处理，可以选择水泥固化、石灰固化或其他硬化剂固化技术。
在选择技术时，需要考虑固化效果、可行性和经济性等因素。
2. 处理流程设计（1）飞灰收集：对燃煤设备进行改造，收集产生的飞灰，并将其转运至固化处置场所。
（2）预处理：对收集到的飞灰进行筛分和磁选等预处理，降低杂质含量，提高固化效果。
（3）固化添加剂配置：根据飞灰的特性和固化要求，将合适比例的水泥或石灰等固化添加剂与飞灰进行混合。
（4）混合均化：通过搅拌和搅拌设备，使固化添加剂和飞灰充分混合，形成均匀的固化体料。
（5）成型处理：将混合均化后的固化体料进行成型处理，例如采用模具压制、挤出或浇注等方式。
（6）固化养护：对成型后的固化体料进行养护，提高固化强度和稳定性。
（7）固化处置：将固化后的飞灰进行分类、包装和最终处置，确保环境和健康安全。
3. 监测和评估在实施飞灰固化处置方案的过程中，需要进行监测和评估。
包括对固化前后飞灰样品的重金属含量、固化强度、溶出性等指标进行检测，以确保处置效果符合相关标准和要求。
飞灰固化管理制度

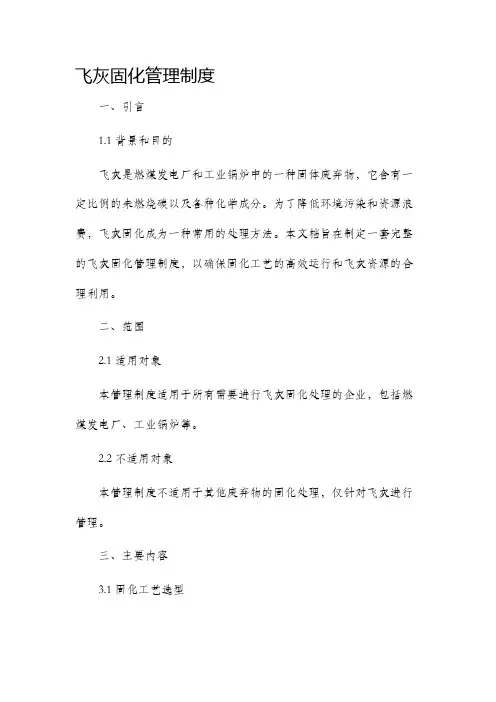

飞灰固化管理制度一、引言1.1 背景和目的飞灰是燃煤发电厂和工业锅炉中的一种固体废弃物，它含有一定比例的未燃烧碳以及各种化学成分。
为了降低环境污染和资源浪费，飞灰固化成为一种常用的处理方法。
本文档旨在制定一套完整的飞灰固化管理制度，以确保固化工艺的高效运行和飞灰资源的合理利用。
二、范围2.1 适用对象本管理制度适用于所有需要进行飞灰固化处理的企业，包括燃煤发电厂、工业锅炉等。
2.2 不适用对象本管理制度不适用于其他废弃物的固化处理，仅针对飞灰进行管理。
三、主要内容3.1 固化工艺选型根据企业实际情况和工程要求，选择合适的固化工艺。
应考虑工艺的稳定性、固化效率、固化产物的性质等因素。
3.2 设备及设施确保固化设备及设施的运行正常，包括固化槽、输送系统、搅拌设备等。
定期进行设备检查和维护，保证工艺的连续运行。
3.3 原料管理飞灰的原料应具备一定的稳定性和可靠性。
应建立严格的原料入库管理制度，确保原料的质量和数量符合要求。
3.4 固化剂选择与管理根据固化工艺的要求，选择合适的固化剂。
建立固化剂的质量控制和管理体系，确保固化剂的使用符合规定。
3.5 固化工艺控制建立固化工艺的控制参数和目标值，包括固化时间、温度、pH 值等。
根据实际情况进行工艺调整，确保固化工艺稳定可靠。
3.6 产品检测与质量控制建立固化产品的检测方法和标准，对固化产品进行定期抽样检测。
对不合格产品进行处理，确保固化产品的质量符合要求。
3.7 废弃物处理对固化过程中产生的废弃物进行妥善处理，遵循环保要求和相关法律法规，确保环境安全。
3.8 安全管理制定安全操作规程，保障固化过程中的安全。
加强员工的安全教育和培训，提高员工的安全意识。
四、责任与权限4.1 责任划分明确各级管理人员的责任和权限，确保各项管理制度有效落实。
4.2 监督与评估建立监督和评估机制，对固化工艺、设备运行等方面进行监督和评估，及时发现问题并提出改进措施。
五、培训与考核5.1 培训计划制定培训计划，对员工进行固化工艺、设备操作等方面的培训，提高员工的操作技能和管理意识。
固化飞灰填埋工程施工方案

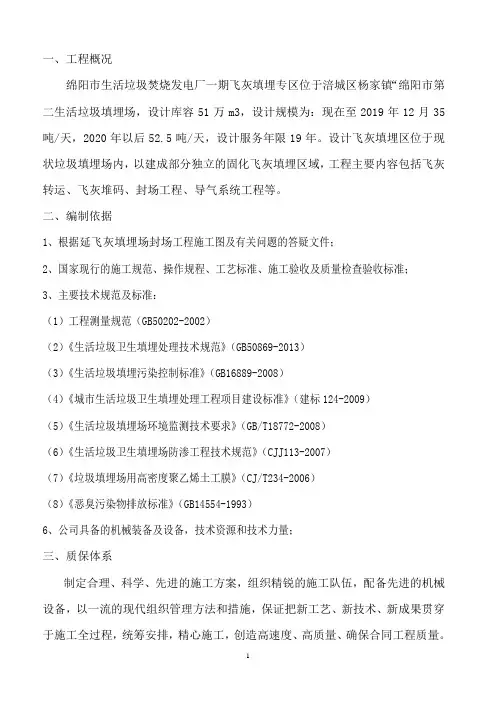

一、工程概况绵阳市生活垃圾焚烧发电厂一期飞灰填埋专区位于涪城区杨家镇“绵阳市第二生活垃圾填埋场，设计库容51万m3，设计规模为：现在至2019年12月35吨/天，2020年以后52.5吨/天，设计服务年限19年。
设计飞灰填埋区位于现状垃圾填埋场内，以建成部分独立的固化飞灰填埋区域，工程主要内容包括飞灰转运、飞灰堆码、封场工程、导气系统工程等。
二、编制依据1、根据延飞灰填埋场封场工程施工图及有关问题的答疑文件；2、国家现行的施工规范、操作规程、工艺标准、施工验收及质量检查验收标准；3、主要技术规范及标准：（1）工程测量规范（GB50202-2002）（2）《生活垃圾卫生填埋处理技术规范》（GB50869-2013）（3）《生活垃圾填埋污染控制标准》（GB16889-2008）（4）《城市生活垃圾卫生填埋处理工程项目建设标准》（建标124-2009）（5）《生活垃圾填埋场环境监测技术要求》（GB/T18772-2008）（6）《生活垃圾卫生填埋场防渗工程技术规范》（CJJ113-2007）（7）《垃圾填埋场用高密度聚乙烯土工膜》（CJ/T234-2006）（8）《恶臭污染物排放标准》（GB14554-1993）6、公司具备的机械装备及设备，技术资源和技术力量；三、质保体系制定合理、科学、先进的施工方案，组织精锐的施工队伍，配备先进的机械设备，以一流的现代组织管理方法和措施，保证把新工艺、新技术、新成果贯穿于施工全过程，统筹安排，精心施工，创造高速度、高质量、确保合同工程质量。
质量目标：优质高效、多创精品。
质量承诺：诚实守信、尽心尽力。
项目经理部由项目经理、施工、技术、质量、安全、材料、核算、财务等人员组成，由我公司工作经验丰富，业务能力强，责任心强的工程技术人员及经济核算人员组织精心施工，严格遵守国务院质量终身制的规定，2、岗位职责1 ）项目经理：全面负责本工程项目的施工与管理、负责经济核算把关。
2 ）技术负责人：负责本工程的技术管理，组织监督技术方案、规程、标准的实施与执行。
飞灰与底灰中重金属失活固化技术
题目：2万吨/年灰渣（飞灰与底灰）重金属脱除技术学院：化学工程学院专业：石油化工生产技术指导老师：**班级：石化专13-2班设计时间2016 年 3 月12 日至2016 年 6 月 5 日目录第一章绪论 (1)1.1课题研究的目的和意义 (1)1.2 国内外飞灰固化研究现状 (2)第二章飞灰的特性 (5)2.1飞灰的特性 (5)2.2飞灰中重金属的形成机理探讨 (5)2.2.1飞灰中重金属含量与垃圾中金属含量的关系 (6)2.2.2飞灰中重金属含量与各金属物质蒸发点的关系 (6)2.2.3飞灰中重金属含量与焚烧温度的关系 (7)第三章水泥固化技术的研究 (7)3.1 水泥固化技术的应用发展 (7)3.2水泥固化的优点和缺点 (9)3.3水泥固化效果的影响因素 (9)3.3.1水泥品种对飞灰固化的影响 (9)3.3.2水泥掺量对飞灰固化效果的影响 (10)第四章热处理技术 (10)4.1热处理技术的原理 (10)4.2热处理技术的应用与方法 (11)4.2.1烧结处理技术 (11)4.2.2熔融/玻璃固化技术 (11)4.3热处理技术主要影响因素 (12)4.4热处理技术未来展望 (13)第五章化学药剂稳定化技术的研究 (13)5.1化学药剂稳定技术的原理 (13)第六章水热处理技术的研究 (14)6.1水热处理技术的原理 (14)6.2国内外的研究与发展 (15)6.3水热法对飞灰固化的影响 (15)6.4水热处理技术的未来展望 (16)第七章分离萃取技术 (16)7.1 生物/化学提取技术 (16)7.1.1生物/化学提取技术原理与方法 (16)7.2超临界流体萃取技术 (17)7.2.1超临界流体萃取技术原理与发展 (17)7.2.2超临界流体萃取技术优点 (18)7.2.3超临界流体萃取技术影响因素 (20)7.2.4超临界流体萃取技术的未来展望 (21)第八章高温熔融法 (24)8.1高温熔融法的操作条件对目标产物的产量和选择性影响 (24)第九章催化剂的影响 (25)9.1催化剂类对目标产物的产量和选择性的影响 (25)9.1.1反应活性测定 (26)9.1.2飞灰组成 (26)9.1.3内外扩散的影响 (26)9.1.4活性组分的选择 (27)9.1.5催化剂制备表征 (27)9.1.6飞灰催化剂的SCR脱硝机理 (28)9.2 小结 (28)第十章工艺路线的选择 (29)10.1 工艺的比较与选择 (29)10.2 工艺流程图和工艺参数 (31)第十一章垃圾飞灰固化处理的展望 (36)参考文献： (37)第一章绪论1.1课题研究的目的和意义近几年，中国城市生活垃圾以每年8%的速度递增，中国已成为世界上垃圾包袱最重的国家之一。
飞灰固化处置方案
飞灰固化处置方案一、背景介绍随着工业化进程的不断加快，大量的工业废渣也随之产生。
其中一种常见的工业废渣是飞灰，它是燃煤过程中生成的一种固体废物。
由于飞灰中含有一定的重金属和有害物质，如果不妥善处理，可能会对环境以及人类的健康造成潜在的威胁。
因此，研究和实施一套科学、可行的飞灰固化处置方案显得尤为重要。
二、飞灰固化的意义和作用1. 环境保护：飞灰中的重金属和有害物质如果随意排放，可能会导致土壤和水体的污染，从而对生态环境造成严重影响。
采用科学的固化处置方案能够有效减少这些物质对环境的危害。
2. 资源化利用：飞灰中含有一定的无机物质和矿物质，可以通过固化处理后，将其转化为具有经济价值的建筑材料，从而实现资源的有效利用。
3. 经济效益：通过飞灰固化处置方案，可以将废弃物转化为资源，从而带来经济效益。
这些可固化的飞灰可以被用于建筑行业、道路工程和水泥生产等领域。
三、飞灰固化处置方案的建议1. 选取合适的固化剂：对于飞灰固化处置方案来说，固化剂的选择至关重要。
合适的固化剂能够有效地固化飞灰，并降低其对环境的潜在危害。
常用的固化剂包括水泥、石膏和粉煤灰等。
2. 确定最佳的固化剂添加量：飞灰固化处置过程中，固化剂添加量的确定对固化效果至关重要。
合理的固化剂添加量能够保证飞灰固化块的强度和稳定性，同时避免过量添加带来的经济浪费。
3. 选择合适的固化工艺：根据不同的飞灰性质和具体需求，选择合适的固化工艺是关键。
常见的固化工艺包括湿固化和干固化两种。
湿固化适用于湿度较大的飞灰，而干固化则适用于湿度较低的飞灰。
4. 进行固化效果评估：在实施飞灰固化处置方案后，应对固化效果进行评估。
通过检测飞灰固化块的强度、质量以及对环境的影响等指标，评估固化效果的好坏，并对固化方案进行调整和改进。
5. 健全监测和管理体系：在实施飞灰固化处置方案时，建立健全的监测和管理体系是必不可少的。
通过对固化过程中关键环节和主要指标的监测，及时发现和解决问题，确保固化工艺的稳定性和可持续性。
111.003 飞灰处理技术141031
部、集合)和斗提机输送到灰仓。集合刮板输送机和斗提机输送按 4 条线同时运行的工况进行设计。
5.2 集合刮板输送机和斗提机系统 集合刮板输送机和斗提机一用一备，集合刮板输送机放置在 2m 高平台上，便于平台下人车通行，
5.1 设计要求...............................................................................................................2 5.2 集合刮板输送机和斗提机系统 ...........................................................................2 5.3 电伴热系统...........................................................................................................2 5.4 仓泵系统...............................................................................................................2 6 飞灰固化系统.....................................................................................................................2 6.1 设计要求...............................................................................................................2 6.2 飞灰固化稳定化系统技术参数 ...........................................................................3 6.3 设备技术规格............................................................................................................3 6.3.1 水泥仓.............................................................................................................3 6.3.2 水泥螺旋输送机 .............................................................................................3 6.3.3 螯合剂原液罐 ...................................................................................................4 6.3.4 螯合剂配制槽 ...................................................................................................4 6.3.5 螯合剂储存槽 ...................................................................................................4 6.3.6 螯合剂输送泵 ...................................................................................................5 6.3.7 水路系统的水箱、潜水泵和流量计 ...............................................................5 6.3.8 飞灰螺旋输送机 ...............................................................................................5 6.3.9 混合搅拌机 .......................................................................................................6 6.3.10 设备结构.........................................................................................................6 6.3.11 其他.................................................................................................................6 6.4 控制要求.................................................................................................................6 6.4.1 设计规范及依据 ...............................................................................................6 6.4.2 控制要求...........................................................................................................6 6.5 飞灰固化稳定化系统技术参数 .............................................................................7
飞灰固化招标技术文件发表版
变送器等），安全正常运行需要的联锁监视与报警装置，PLC 控制柜、上位机、显示
器、操作控制软件、控制盘柜与 DCS 的接口端子以及一次仪表探头与变送器之间的
连接管线，变送器与 PLC 控制柜之间的连接管线。整套设备至少应具备如下的连锁
功能：
1) 实现没有完成飞灰进入双轴搅拌机的量时，不加入螯合溶液的连锁。
16) DL/T51905-200
《电力建设施工及验收技术规范（热工仪表及控制装置篇）》
17) GB50093-2002
《自动化仪表工程施工及验收规范》
18) GBJ87-85
《工业噪声控制设计标准》
19) HJ/T176-2005
《危险废物集中焚烧处置工程建设技术规范》
第 5 页 共 18 页
20) GB50231-2009
2) 当成型机故障时实现设备之间及进料的连锁。
2.7.4 电气：所有飞灰稳定化处理装置及附属装置配套的电机、就地操作箱，操作箱及控
制柜内的电气仪表和保护、连锁、控制、报警和监视设备，操作箱、控制柜和设备
之间的连接电缆属于投标方范围。采用一用一备电源。总电源电缆由招标方提供至
接口，但投标方应提供相关的技术要求。
2.9m/s
3.1.10 当地大气压力为
1011.6pa
3.1.11 标准风压值
0.7KN/㎡
3.1.12 调质水介质：为本厂工业回水或渗沥液浓缩水。
3.1.13 参数：冷却水温度设计值：38℃；(可采取无水运行)
3.1.14 冷却水压力的正常运行值/设计值：0.4/1.0Mpa（表压）。
3.1.15 厂用电压等级：
2.7.5 钢结构：所有零米以上建筑均采用钢结构，钢结构件符合有关的钢结构设计规范；
飞灰固化管理制度
飞灰固化管理制度一、总则为了规范飞灰固化管理工作，提高飞灰固化利用率，降低对环境的影响，特制定本管理制度。
二、飞灰固化管理范围本制度适用于所有产生和利用飞灰的单位及个人，包括但不限于发电厂、水泥厂、矿山、建筑公司等。
三、飞灰固化管理目标1. 提高飞灰固化利用率，确保飞灰的有效利用；2. 降低对环境的影响，减少飞灰对土壤、地下水等环境造成的污染；3. 完善飞灰固化管理体系，建立规范的管理流程和控制手段。
四、飞灰固化管理原则1. 合规性原则：遵守相关法律法规，符合环境保护要求；2. 科学性原则：采取科学合理的方法对飞灰进行固化处理；3. 效益性原则：在保证环境安全的前提下，尽可能最大程度利用固化后的飞灰。
五、飞灰固化管理流程1. 飞灰收集：对产生的飞灰进行定期收集，并分类存放；2. 飞灰固化：采用适当的固化剂对飞灰进行固化处理；3. 产品检测：对固化后的产品进行检测，确保符合相关标准；4. 产品利用：将符合标准的固化产品用于建筑、路基等领域；5. 监管及检查：建立飞灰固化管理台账，定期监督检查。
六、飞灰固化管理责任1. 生产单位：负责对飞灰的收集、固化处理以及产品利用，确保符合相关标准；2. 监管部门：负责监督检查飞灰固化管理工作，制定相应的监管政策；3. 第三方检测机构：对固化产品进行检测，提供专业的检测报告。
七、飞灰固化管理措施1. 制定固化处理计划，明确固化剂的种类和使用比例；2. 加强对固化设施的维护和管理，确保设施的正常运行；3. 将固化产品合理利用，避免浪费和污染。
八、飞灰固化管理宣传1. 加强对飞灰固化管理政策法规的宣传，提高生产单位的法律意识；2. 宣传飞灰固化利用的好处，增强管理的主动性和积极性；3. 宣传固化产品的优势，鼓励更多人使用固化产品。
九、飞灰固化管理评估1. 生产单位应建立飞灰固化管理台账，对固化处理、产品利用等进行记录；2. 监管部门应定期对生产单位的飞灰固化管理工作进行评估，提出改进建议。
焚烧飞灰水泥固化技术研究
焚烧飞灰水泥固化技术研究
焚烧飞灰水泥固化技术研究
摘要：对利用水泥固化技术处理城市垃圾焚烧飞灰的效果进行了实验研究,分析了焚烧飞灰的主要化学组成,考察了水洗预处理对飞灰组成及固化效果的影响,研究了不同水泥/飞灰配比下所制得固化块的机械性能和重金属浸出毒性结果表明,焚烧飞灰主要元素包括Cl、Ca、O、K、S、Na等,此外还含有一定量的重金属包括Zn、Pb、Cu、Cd和Cr 等.经过水洗预处理,焚烧飞灰中的可溶性盐类大大减少,飞灰固化块的强度得到了一定的提高,重金属浸出毒性则有明显的降低,预处理飞灰所制固化试块在养护28d后其重金属浸出毒性都能达到相应的控制标准,其中重金属Pb浸出浓度比原灰所制固化块降低了11%(飞灰添加量20%)～59%(飞灰添加量80%);随着水泥添加量的增加,飞灰固化块的`抗压强度也随之提高.添加60%水泥的固化块在养护28d时的抗压强度最高,达425 N·cm-2;预处理飞灰固化块有着较强的抵御环境变化能力,重金属浸出毒性在pH值1～13的范围内都比较稳定.作者：蒋建国赵振振王军张妍杜雪娟JIANG Jianguo ZHAO Zhenzhen WANG Jun ZHANG Yan DU Xujuan 作者单位：清华大学环境科学与工程系,北京,100084 期刊：环境科学学报ISTICPKU Journal：ACTA SCIENTIAE CIRCUMSTANTIAE 年，卷(期)：2006, 26(2) 分类号：X705 关键词：飞灰水泥固化抗压强度浸出毒性。
100吨飞灰稳定化预处理技术方案2
飞灰稳定化预处理技术方案一、设计要求××××垃圾焚烧发电项目飞灰稳定化处理的规模为：100吨/天. 飞灰稳定化处理方案拟选用“螯合剂+水泥+水”的方式，飞灰稳定固化后（达到国家新标准GB16889-2008），用车运输到生活垃圾危废填埋场填埋。
二、垃圾焚烧飞灰稳定化处理技术概况1、螯合物稳定化螯合剂是一类具有螯合功能，能从含有金属离子的溶液中有选择捕集、分离特定金属离子的化合物。
当一种金属离子与一电子供体结合时，生成物称为络合物或配位化合物。
如果与金属相结合的物质(分子或离子)含有两个或更多的供电子基团，以致于形成具有环状结构的络合物时，则生成物不论是中性的分子或是带有电荷的离子均称为螯合物或内络合物，这种类型的成环作用称为螯合作用，而电子给予体则成为螯合剂。
在一个螯合物内，金属离子与各给电子之间，由于键与键的极性大小不同，分为“基本上离子型”与“基本上共价型”两种，这主要取决于金属与给电子原子的类型。
由于共价键强度比离子键强，所以当中心金属离子与配位体键共价性强时，形成的螯合物比较稳定。
螯合剂中作为配位原子的有第五族～第七族三族中的元素，又主要以O、N、S等元素为主。
在以焚烧为处理生活垃圾主要手段的日本，螯合剂是处理飞灰的常用药剂。
2、飞灰稳定化螯合剂种类见下表 类型官能团 特点二醋酸型因为本身呈酸性，作用于碱性的飞灰（pH ≒12）效果不佳。
磷酸盐型对重金属螯合效果初期不佳，但经过长时间（几个月）养护后效果明显。
硫氢基型易与重金属结合，但单键结合容易断键，导致重金属溶出，而且与飞灰反应过程中产生硫化氢气体。
二硫胺基型在高碱性（pH ≒12）环境中仍具有强螯合能力。
是目前日本最广泛使用的螯合剂类型。
三、工艺选择本工程采用（螯合剂+水泥+水）固化/稳定化处理飞灰工艺。
采用的螯合剂是一种有机化合物，外观呈白色结水加水溶解稀释后使用。
无论是在实际工程应用中还是实验室测试，都表明螯合剂是一种高效、稳定的飞灰稳定化药剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
***生活垃圾焚烧发电项目飞灰固化系统技术方案******技研有限公司2010年11月目录一、企业简介 (2)二、技术方案 (3)三、质量保证体系及措施 (11)四、技术服务方案 (15)五、附件 (16)一、企业简介1、******技研有限公司******技研有限公司是由******集团和******有限公司共同组建而成的合资公司。
公司致力于垃圾焚烧飞灰固化系统的技术咨询/设计研发/销售和工程服务于一体的工程公司。
公司将引进***最新的垃圾焚烧干法烟气净化技术及二恶英粉尘微波处理技术及产品，为中国垃圾焚烧项目提供最优化技术及优良的服务。
2、******集团有限公司******集团有限公司创建于1979年，是中国环保产业的骨干企业集团，集团生产基地***环保装备股份有限公司具有布袋除尘器专有的设计及生产能力。
***环保装备股份有限公司于2010年11月在深圳交易所上市。
3、******制造*********制造***是一家***上市公司，已有90多年的历史，在除尘装置方面有40多年，特别是针对垃圾焚烧炉方面的烟气处理已有20多年经验和业绩。
******制造***提供的除尘装置为全球环保作出了贡献，并在业界取得很高的评价，公司在钢铁厂的高炉、电炉以及垃圾焚烧方面的飞灰固化系统方面取得很好的业绩，特别在城市垃圾焚烧炉烟气处理方面在***名列前茅。
二、技术方案1 总论1.1项目概况项目名称：***市生活垃圾焚烧发电项目项目业主：***市政府项目地址：***市工业园区工程性质：市政环境保护工程工程规模：日处理垃圾能力：800吨（400吨/日·台×2台），1.2飞灰固化系统基本性能1．本工程是交钥匙工程，供方负责飞灰固化系统的设计、设备制造及供应、安装调试、培训及运行保障等服务。
2．本飞灰固化系统采用“飞灰+水泥＋螯合剂+水”稳定化飞灰处理工艺。
3．本系统共设1套飞灰固化装置，用于2台400t/d的垃圾焚烧尾气净化系统收集下来的含有大量的有害重金属和二噁英类物质的灰渣进行无害化、稳定化处理。
4．系统运行时间按10h/d设计。
5．本系统处理能力：10t/h(满足100t/d的飞灰处理量)。
2 飞灰固化系统工艺及特点描述2.1 飞灰固化系统工艺描述来自焚烧厂烟气处理系统的飞灰送入储仓后，定量输送至螺旋输送机，再由螺旋机送至螯合混炼装置，水泥仓中的水泥也定量输送至水泥仓下的螺旋输送机，同样由螺旋机送至螯合混炼装置，按设计的配比飞灰与水泥在螯合混炼装置混合，同时螯合剂稀释液输送泵及供水系统同时启动，向螯合混炼装置供给螯合剂及水。
飞灰、水泥、螯合剂及水在螯合混炼装置内混合，飞灰中的重金属类与螯合剂反应，生成螯合物从而被稳定化。
螯合混炼装置出来的被稳定化后的飞灰及水泥浆体，通过皮带输送机、托板输送机、砌块成型机、砌块输送装置，最后制成水泥砖后在养护间进行养护。
养护过程中水分大量蒸发，然后再由专用运砖车运走。
运砖车运至指定地点填埋，至此完成整个飞灰稳定化固化处理过程。
螯合剂的配比为0.5~3%。
实际使用量需根据飞灰的成份最终试验后确定；水泥的配比为10%~20%；设计时按10%进行设计。
飞灰处理出力能力按100吨/日进行设计。
2.2 工艺流程框图注：虚线框内设备不在本设计范围内。
3 设备总说明3. 1 主要工艺设备说明3.1.1 接收与贮存系统本系统主要作用是接收并储存垃圾焚烧厂中的飞灰和水泥。
设备包括飞灰储灰仓(一般烟气净化系统已包含)、水泥仓。
飞灰由烟气净化系统中的急冷塔，布袋除尘器收集后，由机械输灰设备将飞灰送至储灰仓中储存。
水泥仓的作用是为本项目的正常连续运转贮存足够量的水泥。
水泥仓储存量为30m3，为市场上的成型产品。
水泥由供货商采用专用车辆运输，并利用车辆上的压缩空气泵将水泥送入水泥仓内。
3.1.2螯合剂制备系统本项目使用的螯合剂为白色固体结晶，需加水溶解稀释后使用。
到厂的螯合剂一般为25kg袋装，存储于厂内仓库内，防晒、防潮保存。
螯合剂混合搅拌罐体采用PE材料制作，搅拌桨为不锈钢。
设1台搅拌罐制备螯合剂液体，容积3m3/台，能满足一天的螯合剂用量。
制备螯合剂液体时，先将预先称量的袋装螯合剂由罐顶料口倒入，再开启搅拌和给水电磁阀，该电磁阀由安装在罐体上的高位液位计锁定关闭。
设1台螯合剂贮槽，设计在螯合剂搅拌罐下方，容积为5m3/台。
螯合剂搅拌罐制备好的螯合剂通过溶液放出管放入螯合剂贮槽。
溶液放出管上设一电磁阀来控制开、关。
螯合剂制备用水源来自工厂自来水管网。
螯合剂输送采用计量隔膜泵，由搅拌罐上安装的低位液位计锁定泵的停止。
计量泵隔膜为耐腐PTFE材质，管道为304不锈钢。
3.1.3混炼与成型系统本系统的作用是将飞灰和水泥加水均匀混合，并制砖固化。
本系统中设备包括飞灰螺旋输送机、水泥螺旋输送机、混合料埋刮板机、计量配料装置、螯合混炼装置和压制成型机组成。
飞灰仓和水泥仓内的飞灰和水泥分别由卸灰阀卸出。
飞灰仓的卸灰阀为恒定出灰，而水泥仓的卸灰阀电动机为变频电机，通过自控系统调节变频来控制送出所需的量，来调节水泥加入量的配比。
卸灰阀卸出的飞灰及水泥再由飞灰螺旋输送机、水泥螺旋输送机输送到螯合混炼机中，到达设定的重量后停止送料，并将飞灰与水泥在螯合混炼装置内停留足够的时间，达到一定的搅拌强度，并添加适量的螯合剂及水，通过这些措施使飞灰和水泥得到均匀的混合。
混炼机出来的经充分混合的飞灰与水泥混合物，落在养护皮带输送机上。
输送机上部装有密封罩，保证飞灰在密封状态下输送，密封罩侧面设有开合式观察口，可方便的观察飞灰稳定化物输送情况。
皮带输送机将飞灰与水泥混合物送到压制成型机前的料仓内，分批被压制成水泥砌块。
输送机头尾滚筒处均设有清扫器，可以刮去粘附在皮带的泥垢。
滚筒和托棍轴封采用多元迷宫式密封，以防止粉尘、脏物和水侵入。
3.1.4 养护与转运系统主要设备包括码跺机、叉车，并设有养护间用于灰砖暂时摆放和除湿。
灰砖被压制成型后，由码跺机叠放（约 5~9层）起来，再由夹式叉车将砖送到养护间养护。
3.2电气及自控部分3.2.1 供配电配电间设于飞灰预处理车间内，低压配电柜采用MCC柜。
采用铜芯交联聚乙烯绝缘电缆。
电缆敷设主要采用电缆桥架及套管敷设方式。
3.2.2 自动控制系统本工程控制系统采用可编程序控制器（PLC）控制，具有数据采集、在线检测、报警和自动起停机等功能，并提供标准的数据通讯端口与工控计算机连接，可以实现车间内无人职守、全自动运行。
（1）采用就地工程师站控制方式，PLC控制柜放置在车间控制室内。
PLC控制柜提供RS-485接口，可以连接工控计算机。
（2）就地控制可以进行包括设备就地或远控模式切换，实现系统启停、单设备启停切换。
（3）工控计算机和组态软件可实时显示全厂流程图、设备运行状态、报警信息等，并且将运行参数、运行记录、控制、报警、故障等历史数据储存在硬盘中，自动生成报表，供拷贝和打印。
3.3设计工作、供货范围3.3.1系统设备设计范围：飞灰储存及卸灰（烟气净化设备中含）、输送设备：自飞灰仓进料阀门至混炼机进料口法兰；水泥储存、计量卸灰阀及输送设备：自水泥仓进料阀门至水泥螺旋称量装置出料口（含和水泥罐车相接的进料接管、阀门及快速接头）；螯合剂混合、输送、计量设备：自鳌合剂混合罐入口法兰至混炼机鳌合剂进口接管法兰；混炼机：混炼机进料口至出料口；成型、养护输送设备：飞灰成型后的皮带养护输送机出口；管道系统：所有界区内阀门/挡板、法兰、垫片、螺栓、螺母、管道、管件及安装材料等。
与界区外交接的管道，卖方提供至界区配对法兰端口（包括该配对法兰、垫片、螺栓、螺母）。
3.3.2仪控系统设计范围所有飞灰稳定和固化系统的一次仪表（包括温度、压力、流量、液/料位仪表，变送器，称重等），安全正常运行需要的联锁监视与报警装置，PLC控制柜、触摸屏、PLC、编程组态软件、与DCS的通讯端口（通讯电缆由买方提供）以及一次仪表探头与变送器之间的连接管线，变送器与PLC控制柜之间的连接管线。
3.3.3电气系统设计范围所有飞灰稳定和固化处理装置及附属装置配套的电机、就地操作箱，操作箱及控制柜内的电气仪表和保护、连锁、控制、报警和监视设备，操作箱、控制柜和设备之间的连接电缆。
飞灰固化配电系统设两路电源进线，未端切换。
卖方提供配电室的电源柜，操作箱，箱内主要电气元件选用国内施耐德品牌（包括空开，交流接触器、降压启动装置、双电源切换器等）；配电室由招标方指定，投标人提供配电柜尺寸，配电柜的颜色由招标方统一定。
电动机30KW以上（如混炼机）必须用降压启动；降压启动装置用软启动器。
卖方负责范围内的电气设备供货，包括范围内设备的连接的电气动力电缆、控制电缆。
并将设备情况、负荷容量、同时系数报经招标方，招标方负责提供总电源电缆。
就地只设操作箱（操作箱上吸有按钮、指示灯、电流、电压表计）动力电源集中在配电室供。
卖方负责电气控制图纸的设计并报设计院审核。
3.3.4 ***设备供货范围从飞灰储存仓卸料阀出口开始的整套飞灰固化工艺设备、电气和控制系统。
3.3.5设备清册一览表：3.4技术标准及规范1、供方供货的材料、设备、工程、设计、安装、试运行将全部按照相关的国家标准及规范执行。
2、所有设备噪音、废弃物、劳动和卫生等均符合电力行业最新标准。
3、对于设备的维修、检修用钢制平台、扶梯、平台通道宽度一般不小于700mm，需要经常检修用扶梯宽度一般不应小于800mm，扶梯倾角尽量采用45º，直爬梯仅在特殊情况下采用。
4、所有设备、钢支架及走梯平台等钢结构件有防腐油漆。
5、主要技术和制造标准、规范4．技术服务和培训以及安装调试、验收4.1技术服务（1）设备由供方运至需方现场。
（2）供方组成由双方有经验的技术人员组成安装、调试队伍，完成系统设备的安装、调试工作。
（3）系统设备在质保期内所发生的非供方原因引起的质量问题，供方协助有关责任方解决（但要按实际发生成本情况收取一定费用）。
（4）供方在系统设备正式投入运行前派驻厂人员,免费进行运行保障；（5）系统设备在质保期外的运行期间，供方长期进行技术服务（但要收取上门服务人员的旅差费和备品备件成本费用）。
4.2技术培训供方对甲方运行维护人员（具体人员由甲方安排）进行技术培训的内容包括：（1）系统的工作原理及性能结构特点。
（2）安装调试注意事项。
（3）操作、运行和维护。
培训资料由卖方提供,培训地点在建设现场。
4.3安装调试、验收（1）在卖方对系统设备按要求安装完毕后，双方代表按设备安装技术文件进行安装质量、及完整性验收并签署安装验收证书，确认可以进行设备单机调试；（2）双方按认可的调试及性能试验大纲对系统设备进行调试，调试合格后双方代表签署调试合格证书，确认可以进行可靠性试运行——满负荷连续72小时运行试验在此其间可进行部分性能测试，考核物料消耗等.（3）在通过物料消耗测试后，双方签订验收合格证书，作为系统设备交付需方的依据及质量保证期的起算依据。
