omron光纤放大器E3X-DA11-S设定方法
欧姆龙光纤传感器设置方法

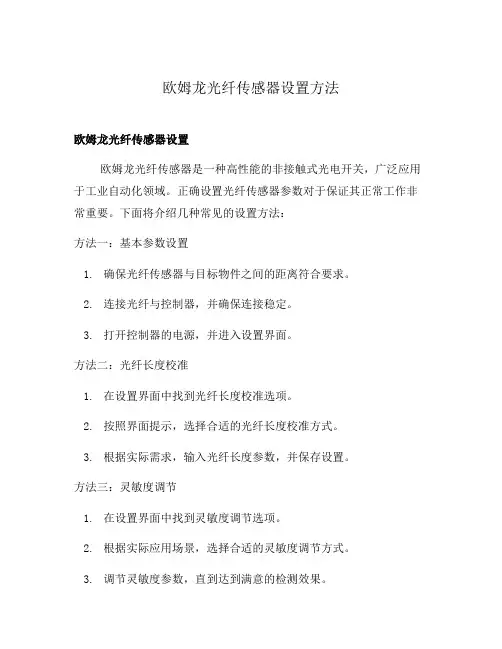

欧姆龙光纤传感器设置方法欧姆龙光纤传感器设置欧姆龙光纤传感器是一种高性能的非接触式光电开关，广泛应用于工业自动化领域。
正确设置光纤传感器参数对于保证其正常工作非常重要。
下面将介绍几种常见的设置方法：方法一：基本参数设置1.确保光纤传感器与目标物件之间的距离符合要求。
2.连接光纤与控制器，并确保连接稳定。
3.打开控制器的电源，并进入设置界面。
方法二：光纤长度校准1.在设置界面中找到光纤长度校准选项。
2.按照界面提示，选择合适的光纤长度校准方式。
3.根据实际需求，输入光纤长度参数，并保存设置。
方法三：灵敏度调节1.在设置界面中找到灵敏度调节选项。
2.根据实际应用场景，选择合适的灵敏度调节方式。
3.调节灵敏度参数，直到达到满意的检测效果。
方法四：输出设置1.在设置界面中找到输出设置选项。
2.根据需要，选择合适的输出类型（如NPN，PNP，或模拟量输出）。
3.根据实际应用要求，设置输出触发条件和输出延时等参数。
方法五：特殊功能设置1.在设置界面中找到特殊功能设置选项。
2.根据实际需求，选择需要的特殊功能（如时序控制、对焦模式等）。
3.根据界面提示，设置特殊功能参数。
以上是常见的设置方法，具体的操作步骤可能会因不同型号的欧姆龙光纤传感器而略有不同。
在设置参数时，建议参考设备的说明书或官方文档，以确保正确设置和操作。
值得注意的是，在进行设置时应注意避免以下情况： - 光纤过长或过短，导致检测距离不准确； - 灵敏度设置过高或过低，影响检测精度； - 输出设置错误，导致无法触发或误触发。
通过正确设置欧姆龙光纤传感器的参数，可以确保其在工业自动化过程中的正常运行，实现准确可靠的目标物件检测和监控。
欧姆龙E3C-LDA11

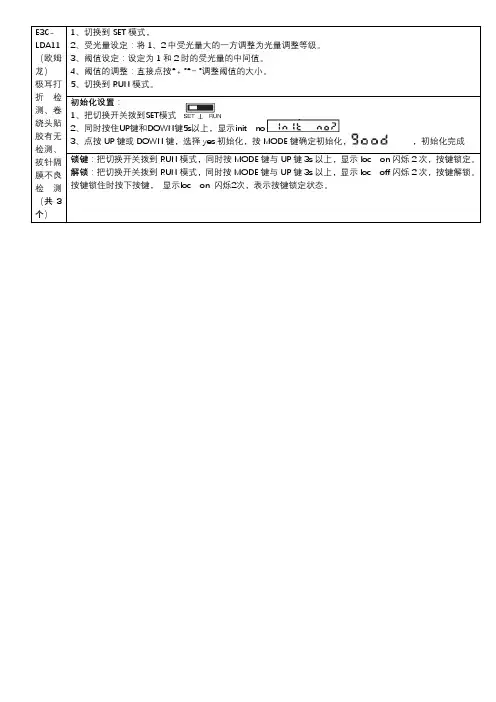

E3C-LDA11（欧姆龙）极耳打折检测、卷绕头贴胶有无检测、拔针隔膜不良检测（共3个）1、切换到SET模式，
2、受光量设定：将1、2中受光量大的一方调整为光量调整等级。
3、阈值设定：设定为1和2时的受光量的中间值。
4、阈值的调整：直接点按“﹢”“－”调整阈值的大小。
5、切换到RUN模式。
初始化设置：
1、把切换开关拨到SET模式
2、同时按住UP键和DOWN键5s以上，显示init no，
3、点按UP键或DOWN键，选择yes初始化，按MODE键确定初始化，显示，初始化完成
锁键：把切换开关拨到RUN模式，同时按MODE键与UP键3s以上，显示loc on闪烁2次，按键锁定。
解锁：把切换开关拨到RUN模式，同时按MODE键与UP键3s以上，显示loc off闪烁2次，按键解锁。
按键锁住时按下按键，显示loc on 闪烁2次，表示按键锁定状态。
欧姆龙E3X-HD光纤放大器调试SOP及欧姆龙E5CC温控仪设定
光纤放大器操作说明书版本号：V1.00一：光纤放大器介绍型号是欧姆龙E3X-HD光纤放大器，操作面板如图：两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；二、设置步骤：1、设置阀值：按“+ -”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，同时按住“+ -”键和“MODE”键住3秒以上（），显示说明按键已锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，OUT指示灯亮；移走受测物体后受光量小于阀值、OUT指示灯灭，则说明设置正常。
三、初始化设置附加四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）1、按“MODE”键3S以上进入“功能选择”；如右图2、按“MODE”键、显示“检测模式”如右图3、按“MODE”键选、显示“DPC功能”如右图4、按“MODE”键进入、显示“定时功能”如右图5、按“MODE”键进入、显示“光量调整等级”如右图单击“+/-”键调整投光量等级、MODE键返回E5CC温控仪设定培训1、仪表介绍：E5CC温控仪现用于BH7000、BH6000型灌装机，具有检测、显示、控制加热元件温度，并根据设置的报警点、报警类型向PLC发出报警等作用。
2、仪表接线：100-240V，50/60Hz交流电源,控制输出：直流12 V，40mA。
3、操作面板介绍：4、显示字符的识别5、基本设定流程：6、保护菜单设定流程：7、调整菜单设定流程：8、运行（操作）菜单设定流程：9、初始菜单设定流程：10、报警类型：设定顺序：保护菜单-初始菜单-调整菜单-运行菜单-保护菜单售后服务部2014/11/1（2015年6月1日修定）。
欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书二光纤放大器介绍型号是欧姆龙E3X-HD 光纤放大器，操作面板如图:I —tSTffiw 灯] 抑亍SmJwtTuning T 見虬 BBSB SSSB两光线头水平和垂直方向在一条直线上否则影响检测 效果、光线弯曲半径切勿过小;2、锁定按键：为避免误操作按键，需要锁定按键， 同时按住“ + - ”键和“ MODE 键住3秒以上定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上 方（例如键帽），若此时放大器受光量大于设定的阀值，版本号：V1.00[UDffi^tJ]——. ijSUghtCNfllsrtiON ft[DPC S 示訂] 痫OyNmKPownCftntrol 軒薪町寰灯* 泾4■:同时技m?- f ：按離序牖时抵［OUT#!示灯】 *iftON 卑鼻灯;魏駐批设定t ^WWE ］孚世It 彌检MB1无吋甜A 乱 LSTSStiTirtL［UP/DOWN ］扭纽隼色律钳宝喪心栈式怕挨［MODE ］糕 }?性匡可㈱岀切慢IUD ］按樹 挨 1 Al^ifiHbghtON/tJaFkOlM t 朋[L/D1招无忙昨吾対翥匝.】、设置步骤：1、设置阀值：按“ +调整阀值大小 ），显示盂应a 说明按键已锁OUT 指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常 三、初始化设置•设定初始化 将所有设定内容初始ft ・恢览至出厂时状态.1.按下冋按81的状态>w按回按钮m 秒以上，LD2•通过區m 选择卜田「按回按矩UF-OOMMDE3•通过魁日选择『卑旧也，按回按鈕:.■DDE沖虑 情注茁 若先按懺钮则会导致揃出反转匚附加 四、投光量的设定（受检测距离和检测环境的影响， 当阀值设置最小也无法检测到时、需要增大投光量如 下操作）1、 按“ MOD ”键3S 以上进入“功能选择”；如右■r=图F"匚dFL上2、 按“MOD ”键、显示“检测模式”如右图 眄购I3、 按“ MODE 键选、显示“ DPC 功能”如右图.五并4、 按“MOD ”键进入、显示“定时功能”如右图5、按“ MOD ”键进入、显示“光量调整等级”如 右图亘逊1噸1初始值««酬■出Lon*占柯助能為佯1®餐定狀砥 月户孫帝的肉容不尝挟刪单击“ +/- ”键调整投光量等级、MOD键返回。
光纤放大器的常规调节方法
光纤放大器的常规调节方法使用漫反射光纤，状态在L.ON1. 将MODE 拨到L.ON2. 通电后，将光纤对到检测物体，红光OUT亮，将旋钮左旋到OUT灯灭，再将旋钮向右以1/4圈的速度旋转到OUT红灯亮，调整完毕。
如需反向动作，做L.ON/D.ON切换使用对射光纤，状态在L.ON1. 将MODE拨到L.ON2. 通电后，将光纤安装好，没有检测物体的情况下，如红灯亮，将旋钮左转到OUT灯灭，再将旋钮向右以1/4圈的速度旋转到OUT红灯亮，调整完毕。
将检测物体放入光纤之间，OUT灯灭。
如需反向动作，做L.ON/D.ON切换光纤放大器工作原理及其在无线光通信的应用0 引言无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。
与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可；与光纤通信相比，无线光通信造价低，施工简便、迅速。
它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。
但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。
空气中的散射粒子，会使光线在空问、时间和角度上产生不同程度的偏差。
大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。
大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。
随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。
1 EDFA的原理及结构掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。
1．1 EDFA的原理EDFA的泵浦过程需要使用三能级系统，如图1所示。
