关于机房UPS功率的计算
UPS电源电池计算
UPS电源电池计算这里面就看下Ups常用的两种计算方法。
一、恒电流法1、计算蓄电池的最大放电电流值：I最大=PcOSφ/（n*E临界*N）注：P÷UPS电源的标称输出功率cosφfUPS电源的输出功率因数F］玲UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界玲蓄电池组的临界放电电压（12V电池约为10.5V,2V电池约为1.75V）N玲每组电池的数量2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C,然后根据：电池组的标称容量=I最大/C算出电池的标称容量。
举例型号：三进三出高频系列IooKVA,输出功率因数Cosφ:0.8直流电压：480V（电池低压保护：420V）效率：93%后备时间：2小时，每一电池组额定节数N:40节。
电流法I最大二PCoSφ/（n*E临界*N）=100*1000*0.8/0.93*10.5*40=204.8A电池组的标称容量AH=I最大/C=204.8/0.42=487.6AH（C值取至于蓄电池的放电时间与放电速率C对应表,0.42对应的是2h,可以查看上表）因此，电池组的标称容量AH487.6AH,需要选用12V1OOAH40节并联5组。
二、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号，首先计算在后备时间内，每个电池至少向UPS提供的恒功率。
恒功率法计算公式如下：电池组提供的功率W=UPS的负载KVAX功率因数/逆变器的效率需要每节电池提供的功率=电池组提供的功率W/每组电池额定节数即：W={P(VA)×1OOO×cos0}/(η×N)其中：W-一电池组提供的功率P--UPS额定功率COS0-功率因数0--UPS满载时逆变器效率N—・UPS每电池组额定节数举例台达NT系列80KVAUPS后备时间30min,选用DCF126-12系列电池。
计算电池容量台达NT80KVAUPS直流终止电压为3OOV及U临界=3OOV,直流电压为348V电池组选用29只12V电池,故N=29,n=6,U终压=175vUPS的功率因子Pf=0.8,逆变器转换效率n=0∙95,DCF126-12系列电池放电30min终止电压1.75V/CE11是放电速率？=0.98(以上数据均应用台达UPSDCF126电池性能技术参数)恒功率法P(W)={P(VA)*Pf}∕η={80*1000*0.8}∕0.95=67368.4(W)Pnc=P(W)/(N*n)=67368.4/(29*6)=387.2(W)查台达DCF126-12系列电池恒功率表可知DCF126-12/120电池终止电压为1.75v时放电30min电池提供功率为217W（数据是引用上面台达DCF126电池型录恒功率放电特性表）。
UPS计算方法
UPS配置计算方法
UPS选配
1．确定负载容量大小：求出负载功率（KW或KV A）。
2．根据负载功率选择UPS：建议所带的负载总容量约为UPS
额定输出功率的70%为佳。
1)当负载功率单位为KV A：UPS容量＝负载功率÷0.7。
2）当负载功率单位为KW：UPS容量＝（负载功率÷0.7）÷0.7；
3．冗余方式选择：
串联热备份：要求负载功率小于单机容量80%；
并机：负载功率为单机30%（轻载有利于提高UPS的可靠性）
蓄电池选配
1．蓄电池容量与UPS额定功率、UPS直流电压（电池放电完毕前）、要求后备时间有关。
2．蓄电池容量的计算步骤。
1)求出蓄电池的放电电流：
I＝（UPS标称输出功率（VA）×负载功率因数×负载率÷逆变器效率）÷蓄电池临界放电电压
UPS标称输出功率：只知道负载功率的情况下，UPS标称输出功率等于负载功率的大小。
负载功率因数：取0.7。
UPS逆变效率：取0.88-0.94。
蓄电池临界放电电压：单节电池标称电压×90％×单组串联个数
2)根据后备时间，在电池放电曲线中查出放电率C。
3)电池容量（Ah）＝I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系（电池放电曲线）如表0 1所示。
表01 放电速率C与后备时间的关系。
UPS功率及电池计算
UPS功率及电池计算D2 ：算一个小时需要的电池容量（假设该20K机器功率因素为0.7 直流电压240V）：计算公式：电池容量=主机功率*功率因素/直流电压*时间既20000*0.7/240*1=58.3333AH3 因为电池电压为12V 直流电压为240V 1小时需要最低电池容量为58.3333所以需要65AH电池240V/12V=20节需要20接65AH的电池可以供应20K一小时。
1工频机高频机区别目前UPS的发展方向是高频机型UPS替代工频机型UPS，因为首先高频机型UPS相比工频机型UPS来讲，不仅取消了笨重的变压器，在效率方面也是提高了近5%。
可是国内的现状就是还有些户对高频机不太信任，这一方面也是因为宣传的缘故。
造成了普遍用户对高频机的不信任。
虽然工频机型UPS使用的历史比较长，但由于它固有的缺点想真正提高机房节能是不太可能实现的，如图1所示。
技术总是在发展的，新技术代替旧技术是历史的发展规律。
然而，新旧之间的替代与转换一般并不是那么顺利，人类社会是这样，自然、科技领域也是如此。
现在的电子技术已进入数字化时代，这是不可逆转的技术发展规律，各行各业迟早都要集中到这一条路上来，但就某一个时期来说发展是不平衡的，这中间有很多因素的影响，比如各自的技术发展水平不同，人员对新技术的认识和接受能力不同等等。
具体到UPS领域又何尝不是如此。
一、工频机UPS和高频UPS的一般概念静止变换式工频机结构UPS技术出现在上个世纪70年代，毫无疑问在当时属尖端技术，几十年间也为电子电器技术领域作出了不朽的贡献，有口皆碑。
一般说任何技术的先进性是相对而言，任何先进的产品也有其一定的适用期。
随着IT技术的出现与发展，工频机UPS组件暴露出它的缺点，比如体积大、重量大、功耗大和输入功率因数低等不利因素大大影响了数据中心的可靠性。
在历史发展中总是遵循这样一个规律：每当一种技术阻碍生产力发展时，就会有一种新的技术产生出来代替。

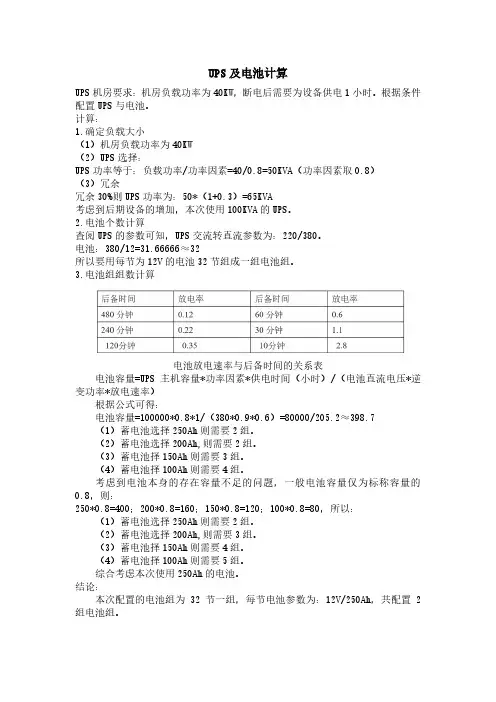

UPS及电池的计算方法
UPS及电池计算UPS机房要求：机房负载功率为40KW，断电后需要为设备供电1小时。
根据条件配置UPS与电池。
计算：1.确定负载大小（1）机房负载功率为40KW（2）UPS选择：UPS功率等于：负载功率/功率因素=40/0.8=50KVA（功率因素取0.8）（3）冗余冗余30%则UPS功率为：50*（1+0.3）=65KVA考虑到后期设备的增加，本次使用100KVA的UPS。
2.电池个数计算查阅UPS的参数可知，UPS交流转直流参数为：220/380。
电池：380/12=31.66666≈32所以要用每节为12V的电池32节组成一组电池组。
3.电池组组数计算电池放电速率与后备时间的关系表电池容量=UPS主机容量*功率因素*供电时间（小时）/（电池直流电压*逆变功率*放电速率）根据公式可得：电池容量=100000*0.8*1/（380*0.9*0.6）=80000/205.2≈398.7（1）蓄电池选择250Ah则需要2组。
（2）蓄电池选择200Ah,则需要2组。
（3）蓄电池择150Ah则需要3组。
（4）蓄电池择100Ah则需要4组。
考虑到电池本身的存在容量不足的问题，一般电池容量仅为标称容量的0.8，则：250*0.8=400；200*0.8=160；150*0.8=120；100*0.8=80，所以：（1）蓄电池选择250Ah则需要2组。
（2）蓄电池选择200Ah,则需要3组。
（3）蓄电池择150Ah则需要4组。
（4）蓄电池择100Ah则需要5组。
综合考虑本次使用250Ah的电池。
结论：本次配置的电池组为32节一组，每节电池参数为：12V/250Ah，共配置2组电池组。
ups恒功率计算公式
ups恒功率计算公式
UPS（不间断电源）恒功率计算公式是用来计算UPS输出功率的一种数学公式。
通过这个公式，我们可以得到UPS在不同负载下的恒定输出功率，从而帮助我们选择合适的UPS设备。
在UPS恒功率计算公式中，主要涉及到三个参数：输入功率、输出功率和功率因数。
输入功率是指UPS所需输入的电力功率，它取决于负载的大小和UPS的效率。
输出功率是指UPS可以持续输出的功率，它是根据UPS的额定容量和功率因数来确定的。
功率因数是指负载对电力的利用效率，它是用来衡量负载对电力的有功功率和无功功率之间的比例关系。
根据UPS恒功率计算公式，我们可以得到如下计算公式：
输出功率 = 输入功率× 功率因数
在这个公式中，我们可以将输入功率和功率因数作为已知条件，通过计算得到UPS的输出功率。
这个计算公式的应用范围很广，可以用在各种需要UPS设备的场合，比如电脑、服务器、通信设备等。
但是需要注意的是，计算公式只是一种理论计算方法，实际使用中还需要考虑到一些实际因素，比如UPS设备的负载特性、电力供应的稳定性等。
所以在选择UPS设备时，除了使用计算公式进行初步估算之外，还需要结合实际情况进行综合考虑。
UPS设备在实际使用中还有一些其他的参数需要考虑，比如额定容量、电池容量、输入电压范围、输出电压范围等。
这些参数也是选择UPS设备时需要考虑的重要因素，可以根据实际需求进行选择。
UPS恒功率计算公式是选择UPS设备时的一个重要参考，通过这个公式可以得到UPS在不同负载下的恒定输出功率。
但是在使用时需要结合实际情况进行综合考虑，并且还需要考虑其他参数的影响，才能选择出最适合的UPS设备。
数据机房功率功耗计算是怎么计算的？
数据机房功率功耗计算是怎么计算的？什么是功率？什么是功耗？功率：指的是设备在单位时间中所产⽣（输出）的能量的数量功耗：指的是设备在单位时间中所消耗的能量的数量功耗＞功率机房功率计算机房功耗计算1、机房⼯作站、存储等占地⾯积计算机房⾯积计算公式：A（主机房⾯积）=F单台占⽤⾯积3.5～5.5m2 ／台（取中间值4.5）*N机柜总台数主机房⾯积=4.5(m2／台)*30台=135m22、机房整体⾯积1) 机房⼯作站、存储等占地⾯积135.5M平⽅2) UPS、配电及电池占地⾯积UPS系统延时单台30分钟需选⽤12V-200AH电池32节，两台需要64节。
以上合计28M平⽅此数据为设备实际占地，⽆维修空间，维修空间的⾯积为设备实际占地⾯积的2-3倍倍。
所以UPS、配电及电池占地⾯积约70M平⽅。
3）空调占地⾯积空调选⽤4台空调，单台空调占地⾯积为2.1M平⽅，空调为全正⾯维护，实际占地为空调本⾝的⼀倍就可以约为4M平⽅。
4台空调共16M平⽅。
4）机房总⾯积机房⼯作站、存储等占地⾯积135M平⽅+UPS、配电及电池占地⾯积70M2+空调占地⾯积16M平⽅=221M平⽅消防占地⾯积为机房⾯积30M平⽅机房总⾯积约为：251M平⽅3、机房总⽤电量实际总⽤电量=UPS⽤电功率+空调⽤电功率+照明+其他UPS设备耗电：200KVA=200kw精密空调耗电：制冷量/2.5=320kw/2.5=128kw照明：P（每平⽶的照明功率）* S（机房⾯积）20w*251平⽶=5kw其他设备：10kw实际总⽤电量=(200KW) +(128KW)+5KW+10KW =343KW机房建设时要考虑余量⼀般为25%，实际配电总功率450KW4、UPS选型指标1) 机房内设备的⽤电量机房计划安装30台机柜，每个机柜按照3kw功耗计算，机房内机柜设备的耗电将在3kw*30台=90kw。
2) 机房内其它设备（消防、监控、应急照明）监控、应急照明和消防设备耗电⼤约在8000w左右。
UPS主机和机房精密空调选型功率常用的计算方法
一、UPS主机选型功率常用的计算方法
UPS电源负载容量选型原则:
A. 当负载为计算机负载: UPS电源容量计算方法：UPS容量=设计负载功率÷0.8(UPS输出功率因数) ÷0.6(UPS主机最理想负载为输出功率的60%)=需要设计容量
B. 例如:现在机房负载为60KW
UPS容量=60000W÷0.8(UPS输出功率因数) ÷0.6(UPS主机最理想负载为输出功率的60%)=125KVA(需要设计容量)
C. 一般UPS功率为整数,并且双数比较多考虑以后扩容因此选择一台140KVAUPS比较理想.
二、机房精密空调常用计算方法:
2.1常规机房估算：每平方米500W发热量计算:
例如100平方的网络机房精密空调容量=100×500W=制冷量50KW 精密空调
2.2大型IDC数据机房的精确计算:每平方米150W发热量+计算机负载功率=精密空调制冷量:
例如100平方的网络机房、负载为40KW.
精密空调容量=100×150W+40KW=制冷量55KW精密空调.。
ups电池配置计算公式
ups电池配置计算公式计算UPS电池配置1. 电流需求计算公式•当前（A）= 功率（W）÷ 电压（V）•电流需求 = 所有设备的电流之和例子：假设有两台设备，功率分别为500W和700W，电压都为220V。
则电流需求计算为： - 设备1电流需求= 500W ÷ 220V = - 设备2电流需求= 700W ÷ 220V = 总电流需求 = + =2. UPS容量计算公式•UPS容量= × 电流需求例子：假设电流需求为，则UPS容量计算为： UPS容量= × = 3. UPS电池备份时间计算公式•UPS电池备份时间（小时）= UPS容量（AH）÷ 总负荷（A）例子：假设UPS容量为，总负荷为，则UPS电池备份时间计算为：UPS电池备份时间= ÷ = 小时4. UPS电池数量计算公式•UPS电池数量 = UPS电池备份时间（小时）÷ 待机时间（小时）例子：假设UPS电池备份时间为小时，待机时间为小时，则UPS 电池数量计算为： UPS电池数量 = 小时÷ 小时 = 个（约合3个电池）5. UPS电池串联计算公式•UPS电池串联数量 = UPS系统电压（V）÷ 单个电池电压（V）例子：假设UPS系统电压为220V，单个电池电压为12V，则UPS 电池串联数量计算为： UPS电池串联数量= 220V ÷ 12V = 个（约合18个电池）6. UPS电池并联计算公式•UPS电池并联数量 = UPS容量（AH）÷ 单个电池容量（AH）例子：假设UPS容量为，单个电池容量为，则UPS电池并联数量计算为： UPS电池并联数量= ÷ = 个（约合3个电池）以上是针对UPS电池配置的相关计算公式及其解释。
根据设备的功率、电流需求和用户对备份时间的要求，可以通过以上计算公式来确定UPS电池数量、容量和配置方式，以满足用户的需求。
UPS电源功率的计算公式及方法
1:ups电源功率的计算公式、电源主机功率x功率因数=负载，UPS 公率因数一般在0.8滞后，视在功率(单位VA)与实际输出功率(单位W)。
由于无功功率的存在所以造成了这种差别，两者的换算关系为视在功率*功率因数=实际输出功率，在选型UPS电源功率时，实际带的负载设备功率确认好，查看设备的工作电流及输入输出电压，如负载所带、水泵、这类负载选用UPS电源功率时，考虑到带的负载长时间运行及可靠性，选用工业级工频率UPS，该设备负载属于感性负载类型，瞬间启动峰值电流过大，按照实际案例与测试，负载启动工作方式不同，选型功率也有所不同，水泵电机设备，工作时电流很小。
如有变频器软启动，这样选型ups电源容量实际负载的1.5-2 倍，例如负载6KW，那么按照变频器启动方式UPS容量选型为：6kw*1.5倍及容量为9KW，顾选用UPS容量15KVA，如果水泵电机是直接启动会达到8-10倍，按照匹配计算而定及是60KW选用UPS容量100KVA，这类负载设备选用工业级UPS 电源内置隔离变压器，安全稳定性高、超载能力强。
2：ups电源功率的计算公式、之前常见的UPS电源是用在电脑机房，此类型设备没有冲击性、电脑设备里边部件主要是使用的开关电源及线路板元器件，因此UPS电源主要面对的就是带有功率因数校正的负载，在这种情况下其特性是一个功率因数接近于恒功率负载。
故此，选用高频机UPS不间断电源，选型UPS容量方面与实际负载留有15%余量即可，例如：机房电脑设备实际负载5000W，这样的话选型UPS电源容量10KVA，UPS电源又涉及到备用时间的问题、电池组选配，负载实际容量，了解UPS电源电池直流工作电压是多少伏、确定该机器一组电池需用多少节及负载断电需要的备用时间所算，具体也可咨询优比施UPS电源技术人员联系。
延时备用时间长，增加电池组即可。
UPS容量及时间算法
〈〈机房UPS容量/电池后备时间快速计算方法》1、快速估算机房IT设备功率：知道机柜数量，以1个机柜负载3〜5KW计算IT设备总功率；2、普通PC功率约200W,苹果机约300W，服务器约300W~600肌其它请查阅设备说明书；3、设计UPS时，计算出UPS容量后，配置UPS数量推荐采用N+1冗余部署；4、电池计算，最快捷的方法可以查UPS厂家的电池配置表，简单快捷；想了解具体算法请参阅本文；1UPS容量快速计算方法计算公式：UPS容量KVA=负载功率KW!功率因数!0.7;1、负载功率KW：需要带载IT设备的负载功率，一般用KW表示（如10KW）2、UPS容量KVA：UPS容量一般用KVA表示（如10KVA,UPS容量KVA*功率因数=KW,一般情况下KVA冰W，只有当功率因素为1时，KVA二KW）3、UPS最大带载功率KW=UPS容量KVAX功率因数（功率因数一般在0.8〜1之间，查UPS参数表可得，一般取0.8）4、配置UPS时，建议UPS所带的负载功率（KW）约为UPS最大带载功率（KW）的70%为佳；计算示例：以10KW负载为例，计算所需要UPS容量步骤如下：第一步：套用公式，UPS容量KVA=10KW!0.8・0.7=17.85KVA;第二步：选用合适的UPS，根据以上结果实际可选用20KVA的UPS满足要求；2UPS电池容量的快速计算方法电池计算方法一计算所需电池安时数（AH）（此方法简单快捷，一般的估算，采用此方法即可）计算公式：电池安时数（AH）=UPS标称功率（VA）x功率因素、延时时长（小时数）！逆变器启动电压（电池组电压）!逆变器效率；1、功率因数一般取0.8；2、逆变器效率一般取0.9；3、逆变器启动电压（电池组电压）根据不同型号UPS而不同（查UPS参数可得）计算示例：以3000VAUPS延时4小时为例，计算步骤如下：每一步：查UPS参数，得UPS逆变器启动电压（电池组电压）：U=96V，选用电池额定电压：U1=12V，得出每组电池数量：N=U・U1=96V・12=8节/组；第二步：套用公式，电池安时数（AH）=3000VA X0.8X4小时！96V・0.9=111AH;第三步：选用合适的电池，以上结果得出需要111AH的蓄电池才能满足4小时的供电，但是常规蓄电池一般没有容量为111AH的，且需要8节/1组，我们可以选择2组（16节）65AH的蓄电池并联进行酉己置，其延时时间为:65AHx2!3000VA・0.8x96Vx0.9=4.68小时；注：以上算出的电池安时数（AH）也常理解为：电池放出容量；如果电池放电效率不为1,参照以下公式换算出电池标称容量，再选电池。
UPS功率及电池计算
如何确定您需要何种类型的UPS不间断电源呢？通常，个人办公及家庭用户可以考虑后备式机型，如山特后备式UPS电源价格低廉，外形轻巧，是个人电脑的理想伙伴。
有着很高的性价比；对于中小型系统的网络用户、服务器或精密仪器等，则多用在线式或在线互动式UPS不间断电源，能较好地抵抗来自电网上的各种侵害，其功能完善，并大多具有智能监控和网络连接功能，实现远程控制和智能化管理。
对于大型的重要设备和系统，大功率的山特在线式UPS提供稳定的电源保护必不可少。
具体如何确定所需的功率（VA）大小？则需列出所有需要保护的设备，别忘了显示器、终端、外挂硬盘。
每一设备的电压及电流数据可在背板上找到，把两者相乘即可得VA值。
有些设备用瓦特表明电能需要，见瓦数乘以1.4即可得大致的VA值。
对于整体设备的功率则以其额定数为基准。
把所有设备的VA 值汇总，将汇总值加上百分之三十的扩充容量，以备系统升级时用。
如何配置后备延时时间？由于系统和设备的不同，选取的UPS电源型号和配置也不同。
标准性UPS本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟；而长效型UPS配有外置电池组,可以满足用户长时间停电时继续供电的需要，后备时间可以设计为数时分钟到十几个小时或更长。
一般长效型UPS备用时间主要受电池成本、安装空间大小以及电池回充时间等因素的限制。
一般在电力环境较差，停电较为频繁的地区采用UPS与发电机配合供电的方式。
当停电时,UPS不间断电源先由电池供电一段时间,如停电时间较长,可以启动备用发电机对UPS继续供电，当市电恢复时再切换到市电供电。
电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
根据延时能力，确定所需电池的容量大小，用安时AH值的来表示，以给定电流安培数时放电的时间小时数来计算。
一般UPS配置以一下公式计算:功率（w）值÷0.7=VA值UPS电源功率（VA）×延时时间（小时数）÷UPS电源启动直流=所需蓄电池安时数（AH）现在的山特ups一般都用松下全密封的免维护铅酸蓄电池作为储能装置，电池容量的大小由“安）”这个指标反映，其含义是按规定的电流进行放电的时间。
UPS怎么配置UPS配置的计算公式
U P S怎么配置U P S配置的计算公式一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，计算如下：1）总负载计算4台PC机250W X 4 = 1000W1台服务器700W X 1 = 700W1台网络交换机100W X 1 =100W以上合计：1800W2）UPS容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA的UPS 3）电池容量的计算美国山特3000VA型号为STK C3KS的UPS的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷U =2400 ÷96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。
现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V；38AH-12V；65AH-12V；100AH-12V；根据以上计算可以选用65AH-12V的沈阳松下蓄电池一组就可以延时2小时。
因为UPS常用电池电压为12V，而C3KS UPS的电池电压为96V，所以应该需要8节（96V ÷12V =8）。
从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。
UPS计算方法
在选购UPS不间断电源的时候，首先值得考虑的几个基本方面是：1.技术性能；2.质量保证；3.服务保证；4.产品价格。
如何确定您需要何种类型的UPS不间断电源呢？通常，个人办公及家庭用户可以考虑后备式机型，如山特后备式UPS 电源价格低廉，外形轻巧，是个人电脑的理想伙伴。
有着很高的性价比；对于中小型系统的网络用户、服务器或精密仪器等，则多用在线式或在线互动式UPS不间断电源，能较好地抵抗来自电网上的各种侵害，其功能完善，并大多具有智能监控和网络连接功能，实现远程控制和智能化管理。
对于大型的重要设备和系统，大功率的山特在线式UPS提供稳定的电源保护必不可少。
具体如何确定所需的功率（VA）大小？则需列出所有需要保护的设备，别忘了显示器、终端、外挂硬盘。
每一设备的电压及电流数据可在背板上找到，把两者相乘即可得VA值。
有些设备用瓦特表明电能需要，见瓦数乘以1.4即可得大致的VA值。
对于整体设备的功率则以其额定数为基准。
把所有设备的VA 值汇总，将汇总值加上百分之三十的扩充容量，以备系统升级时用。
如何配置后备延时时间？由于系统和设备的不同，选取的U PS电源型号和配置也不同。
标准性UPS本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟；而长效型UPS配有外置电池组,可以满足用户长时间停电时继续供电的需要，后备时间可以设计为数时分钟到十几个小时或更长。
一般长效型UPS备用时间主要受电池成本、安装空间大小以及电池回充时间等因素的限制。
一般在电力环境较差，停电较为频繁的地区采用UPS与发电机配合供电的方式。
当停电时,UPS不间断电源先由电池供电一段时间,如停电时间较长,可以启动备用发电机对UPS继续供电，当市电恢复时再切换到市电供电。
电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
根据延时能力，确定所需电池的容量大小，用安时AH值的来表示，以给定电流安培数时放电的时间小时数来计算。
ups选型计算公式
ups选型计算公式UPS（不间断电源）是一种重要的电力设备，可以在电网断电时提供稳定的电力供应，保护电子设备免受电力波动和突发停电的影响。
选择适合的UPS型号对于保障设备的稳定运行至关重要。
本文将介绍UPS选型的计算公式，帮助读者了解如何选择合适的UPS型号。
一、负载功率计算在选择UPS型号之前，首先需要计算负载功率。
负载功率是指UPS 需要提供给电子设备的电力功率，通常以瓦特（W）为单位。
负载功率的计算公式为：负载功率（W）= 设备数量× 单个设备功率（W）其中，设备数量是指需要连接到UPS的电子设备的数量，单个设备功率是指每个电子设备所消耗的功率。
二、备用时间计算备用时间是指在电网断电时，UPS能够为电子设备提供持续供电的时间。
备用时间的选择取决于用户对于设备停机的容忍度以及电网恢复时间。
备用时间的计算公式为：备用时间（分钟）= UPS容量（VA） / 负载功率（W）× 60其中，UPS容量是指UPS能够提供的最大功率，通常以伏特安（VA）为单位。
三、UPS容量计算在计算了负载功率和备用时间之后，可以根据负载功率和备用时间来确定所需的UPS容量。
UPS容量是指UPS能够提供的最大功率，通常以伏特安（VA）为单位。
UPS容量的计算公式为：UPS容量（VA）= 负载功率（W） / 功率因数其中，功率因数是指UPS输出电流与输入电流之比。
根据国际标准，功率因数通常为0.8。
四、UPS类型选择根据实际需求，可以选择不同类型的UPS。
常见的UPS类型包括：1. 离线型UPS（Standby UPS）：适用于对设备停机容忍度较高的场所，备用时间较短。
2. 在线型UPS（Online UPS）：适用于对设备停机容忍度较低的场所，备用时间较长。
3. 双变换型UPS（Double Conversion UPS）：适用于对设备停机容忍度较低且对电力质量要求较高的场所。
根据实际需求和预算，选择适合的UPS类型。
ups电源计算公式
ups电源计算公式UPS（不间断电源）是一种提供电力保障的设备，用于在电力故障或停电时为设备或系统提供稳定和可靠的电力供应。
UPS的设计和选择需要考虑到诸多因素，如负载需求、电压等级、备用时间和容量。
在计算UPS电源需求时，要考虑负载的瞬时功率和持续功率。
瞬时功率是负载在启动或者运行高峰时的电力需求，而持续功率是负载在正常运行时的电力需求。
计算UPS电源容量的公式如下：UPS容量（kVA）= 负载瞬时功率（kW）/ UPS输出功率因数 + 负载持续功率（kW）首先，我们需要计算负载的瞬时功率和持续功率。
瞬时功率可以通过测量负载设备的起动电流和电压来确定，也可以通过设备的技术参数来查找。
持续功率是指负载设备在正常运行时所需要的功率，同样可以通过设备的技术参数来获得。
比如，如果我们有一个负载设备，其瞬时功率为10kW，持续功率为5kW，而我们选择的UPS输出功率因数为0.8，那么根据上述公式，我们可以计算出所需的UPS容量。
UPS容量（kVA）= 10kW / 0.8 + 5kW = 12.5kVA根据计算结果，我们需要一个容量为12.5kVA的UPS电源来满足我们的负载需求。
需要注意的是，为了保证UPS的可靠性和使用寿命，我们应该选择一个稍微超过负载需求的UPS容量。
另外，当计算UPS电源容量时还需要考虑备用时间，即在停电情况下，UPS需要持续供电的时间。
备用时间需要根据负载的需求、电力故障的持续时间和系统的可靠性要求来确定。
为了计算UPS的备用时间，需要知道负载的平均功率（kW）和所需的备用时间（小时）。
备用时间可以通过下述公式获得：备用时间（小时）= UPS容量（kVA） / 负载平均功率（kW）综上所述，通过计算UPS电源容量和备用时间，我们可以满足负载设备在停电情况下的电力需求。
在选择和设计UPS时，还要考虑其他因素，如电压等级、输入输出电源的稳定性和可靠性。
总之，通过合理计算UPS电源容量和备用时间，可以确保负载设备在电力故障或停电时得到稳定和可靠的电力供应，保护设备的正常运行和数据的完整性。
关于机房UPS功率的计算（最终5篇）
关于机房UPS功率的计算（最终5篇）第一篇：关于机房UPS功率的计算摘要本文对通信机房UPS供电系统的设计方案作了探讨，并在UPS容量的确定、后备电池的配置、冗余方式的选择等方面提出了自己的观点。
关键词 UPS 供电系统容量电池冗余智能性1引言计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS（不间断电源）供电系统变得越来越普遍。
一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。
因此，如何建立～个合理的、安全的UPS供电系统成为大家关注的问题。
本文将从UPS供电系统设计角度对这～问题进行探讨。
2对UPS前级供电系统的要求UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。
但要做到这点，它的前级供电质量不容忽视。
我们在设计通信机房前级供电系统时，应考虑以下几个方面：（1）前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。
一般地讲，大容量UPS主机输人电压范围应为380V±15％。
电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。
对于旁路输入，其电压和频率波动也有～定的范围，一般为额定电压±10%，额定频率±15％，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。
因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。
（2）前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。
原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。
机房UPS容量的算法
机房UPS容量的算法
1、电源容量的选配
主控设备的功率统计如下：
数字硬盘监控记录主机：350W，6台，计2100W
显示器：120W，6台，计720W；
摄像机：平均2W，86只，计172W
监视器：150W，6台，计900W
矩阵主机：180W
以上设备功率总计：4072W。
这里4072W是有用功率，当有用功率转换成VA数时，还需考虑其功率因数COS φ。
一般COSφ的取值为0.65~0.7，则系统VA数为
4072÷0.7＝5817VA
根据公安部GA/T367-2001文件的要求，系统总的配电容量需为实际用电量的1.5倍，照此计算5817VA*1.5＝8726VA
因此，必须配8.8KVA以上的电源才能保证系统的供电，按照UPS的实际规格，我们配置了10KVA的UPS。
2、蓄电池的选配
根据公安部相关标准的要求，视频系统所配电源需保证系统在市电断电后1小时内能够正常运转。
我们仍以视频系统的电源为例来计算。
10KVA的电源输出电压标称值为240VDC。
故每组至少需配20块12V蓄电池，才能保证其输出电压为240V。
下面我们来计算需要的电池容量：
10000VAH/（12V*20块）＝41.7AH
因此，我们需选择65AH的电池来作为后备电池使用。
我们可以计算一下20块12V/65AH的电池在市电断电以后可以维持系统运行的时间：
12V*65AH*20块*0.7/4072W≈2.7小时
也就是说市电断电后本系统可以继续运行2个多小时，完全满足标准的要求。
值班人员可以利用这一段时间从容地进行必要的操作，而不致使硬盘中的数量因突然断电而丢失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要本文对通信机房UPS供电系统的设计方案作了探讨，并在UPS容量的确定、后备电池的配置、冗余方式的选择等方面提出了自己的观点。
关键词 UPS 供电系统容量电池冗余智能性1引言计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS（不间断电源）供电系统变得越来越普遍。
一个设计良好的 UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。
因此，如何建立～个合理的、安全的UPS供电系统成为大家关注的问题。
本文将从UPS供电系统设计角度对这～问题进行探讨。
2对UPS前级供电系统的要求UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。
但要做到这点，它的前级供电质量不容忽视。
我们在设计通信机房前级供电系统时，应考虑以下几个方面：（1）前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。
一般地讲，大容量UPS主机输人电压范围应为380V±15％。
电压过低，将使 UPS 备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。
对于旁路输入，其电压和频率波动也有～定的范围，一般为额定电压±10%，额定频率±15％，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。
因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。
（2）前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。
原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。
所以在条件许可下，宜将UPS电源尽可耀于电网输入的前端。
（3）前级供电系统中的交流发电机组容量应适当放大。
大多数通信机房都备有发电机组，以解决较长时间停电难以供电问题。
但在配置发电机组时，其容量应考虑不少于UPS电源额定输出功率的1.5－2倍，以保证发电机输出电压、频率正常，并改善其波形失真度。
3 UPS容量的确定根据负载容量及性质，选择适当的UPS，既可保证UPS的供电质量，降低故障率，又可节省投资，提高经济效益。
一般来说，UPS容量的确定主要是要满足当前负载的需要，同时，也要考虑几个因素：（1）负载性质对UPS输出功率的影响。
当前大部分UPS生产厂家在产品说明书中所给的输出功率都是指负载功率因数为一0.8（滞后）时的值，而 UPS电源实际可带的负载量是与负载功率因数密切相关的，当负载为纯电阻性或电感性时，逆变器在额定机在功率下其有功功率将有所下降。
所以在考虑UPS容量时，对不同的负载功率因数要进行功率折算，通常可作这样的估算：假设负载功率因数为一0.8（滞后）时UPS额定功率为1KVA，则当功率因数为一 0.9和-1.0时，输出功率分别约为0.9－0.92 kVA和0.74－0.77kVA。
对于计算机类负载，只要负载的峰值系数在UPS允许的范围内，UPS基本上可以输出额定功率，对于电阻性或电感性负载，则需酌情加大UPS容量。
（2）UPS容量较负载不宜过大，使其过度轻载运行。
过度轻载运行虽有利于降低逆变器的损坏概率，但可能造成市电停电时，电池放电电流过小而放电时间偏长，在电池保护装置故障时，电池组被深度放电，而遭永久性损坏。
（3）UPS容量不宜过小，使其长期处于重载运行状态。
这样虽可节省一部分投资，但由于逆变器处于重载运行，其输出波形将发生畸变，输出电压幅值抖动过大。
这样既不能为负载提供优质电源，还极易造成UPS逆变器的本级驱动元件损坏，所以，即使从经济角度讲也是得不偿失。
根据目前一些UPS厂家推荐，UPS负载量不宜长期超过其额定容量的80%。
（4）对于通信机房面积较大，负载不断分期扩容的情况，在首期配置UPS 容量时，应适当考虑中远期发展趋势，并在选型中挑选可并机或多机运行的机型，以使中远期负载容量增大时，通过UPS并机扩大其输出容量。
相应地，配置UPS 输入输出配电屏时，应预留多台UPS的输入开关和中远期的负荷分路开关，以便于今后扩容。
4供电系统的电气隔离及接地一般来说，电网中经常存在差模噪扰和共模噪扰，这些噪扰对计算机正常运行存在着不同程度干扰。
另外，零线电位的偏移也会对计算机运行造成影响。
所以在考虑 UPS供电方案时应采取措施把这些影响减少到最小。
传统的UPS通过内部的工频输入及输出变压器来实现负载和电网间的电隔离和电压匹配，抑制来自电网的共模及差模噪扰电压，使其不致耦会到计算机电源。
此类UPS的输出零点是取自隔离变压器次级Y型绕组的中性点。
为保证输出零点电压不偏移，应从通信机房的交流工作接地排上单独引线至该输出点。
为了解决通信机房面积窄小及楼板荷载能力不足问题，近年来，出现了采用高频链结构的不含输出隔离变压器的UPS。
由于采用了高频变压器代替工频变压器，其体积重量明显减小，但因为其输出瑞直接通过变换元件输出，一定程度上存在直流高压过人负载的危险，而且在三相负载不平衡情况下，还存在电压零点偏移问题。
中性线与地线间的电压可达十几伏甚至更高，大大超出一些计算机厂家的要求。
所以对于大型计算机网络等比较重要的负载，供电系统应尽量采用带工频隔离变压器的UPS。
5正确配置UPS后备电池为保证电网停电时，也能利用UPS电源继续向计算机提供高质量供电，后备电池的配置尤为重要。
当负载不允许被中供电时，通信机房内UPS电池后备时间应大于从市电中断到恢复的时间或到发电机组正常供电所需时间（前级供电系统配有发电机组），若此段时间较长，则应配置外接的长延时的电池组，但此时应确认 UPS内部整流器有能力对外接大容量电池组进行充电，否则应配置外接充电器。
电池容量选择应遵循以下原则：即电池必须在后备时间内供电给逆变器，且在额定负载下，电池组电压不应下降到逆变器所允许的最低电压以下。
在布置机房设备排列时，应尽量使电池组靠近UPS主机，缩短两者连线长度，增大连线截面积，以降低连线自感量和线路压降。
电池组可安装在电池柜内，也可安装在敞开的电池架中，前者美观。
整洁，但对楼板承重要求较高，后者可分散承重，且散热性好，但占地面积多，易积尘，给维护带来不便。
6通过冗余方式增加供电可靠性为了提高UPS供电的可靠性，可采用多种UPS冗余连接方式，各种方式都有优缺点，考虑方案时要根据实际负载情况，选择合适的模式。
当前冗余连接方式大致有以下三种：（1）双机主从式热备份。
将作为从机的UPS1输出接到另一台作为主机的UPS2的旁路输入，正常运行时由UPS2供电，UPS1处于备份。
当 UPS2故障时，负载切换至UPS2旁路，由UPS1承担负载供给任务。
此系统结构及控制简单，但存在以下缺点：主机长时间工作，而从机处于长期待机状态，两机的元件老化程度不均匀；在从机供电的状态下，主机静态旁路故障时将导致系统供电失败；系统负载不能超过单机容量且以后无法扩容。
（2）功率均分并联备份。
该系统将两台或多台UPS逆变单元并联运行，正常时两台（或多台）逆变器同时向负载均分供电，当其中一台故障时，该UPS从系统中脱离，用户所需负载电流，由剩余逆变器按新的份额重新供电。
此种方式目前有两种结构，一种是UPS通过外加并机柜方式并联，并机柜提供同步及多机均流控制，同时提供并联系统的总静态旁路；另一种是在每台UPS内安装一套逻辑控制板，控制各台机器的同步及均流输出。
此方案的优点是易于扩容（采用并机柜方式时应将并机柜按终期考虑），通过冗余备份提高供电可靠性，但也存在缺点：（a）采用并机柜方式的，并机柜成为系统的公共瓶颈点，一旦它内部失控或故障，会导致整个系统供电失败。
（b）由于各台UPS输出量参数难以保持完全一致，导致各UPS在向负载供电同时，还在UPS内部的逆变器间形成环流，当环流过大，将直接危及逆变器安全。
此外，如果各UPS向负载供电的电流差异过大，将使逆变器的功率放大元件老化速度失衡，也会引发故障，一般来说，供电系统中并机数量越多，UPS电源系统发生故障的概率也越大。
（3）并联热备份。
该系统将两台UPS的电池组输入，整流器输出及逆变器输出并联，并共用旁路，正常时两台整流器同时向两逆变器供电，并向两组电池充电，通过逆变器输出静态开关选择其中一台逆变器向负载供电，两台整流器和逆变器分别互为备用，只有当两台逆变器同时故障时，系统将负载切至共同静态旁路，由市电继续向负载供电。
该方案没有瓶颈故障点，任何一台UPS局部或整体故障，系统仍能继续向负载供电，由于真正输出只有一台逆变器，故也不存在逆变器间的环流，但由于此模式类似单机运行模式，带载能力相对差且不易扩容。
7供电系统应具备智能性为了保证供电系统能长期不间断运行，UPS必须具有智能性，对运行中的UPS 状态自动检测，对UPS故障及时发现。
诊断和处理，并减少因故障或检修而造成的间断，同时，作为通信机房动力系统的一部分，应提供通信协议，以便纳入动力集中监控网络内。
因此，在系统设计时，我们应考虑到这些因素。
一般来说，作为智能性的UPS应具备下列功能：（1）实时监测功能。
监视电路中各部分状态，随时获取主机工作时的有关参数。
（2）人机交互功能。
可按实际运行情况，通过程序修改，重新设置UPS内部的各种临界工作点阀值，也可读取UPS电源各种工作参数。
（3）故障诊断功能。
对监测到的不正常参数及时分析，及早发现故障苗头，显示其性质、部位，给出处理方法，并自动记录有关信息。
（4）远程监控功能。
提供一个远程计算机接口，能通过RS232或RS485接口经调制解调器实现与异地计算机终端通讯，达到遥测和遥信的目的。
8结束语一个UPS供电方案的好坏，直接决定了通信机房内重要负载是否能正常运行。
在设计通信机房UPS供电系统时，我们既要节省投资，又要考虑系统的可靠性、灵活性，为通信设备及计算机负载提供有效的保障。
