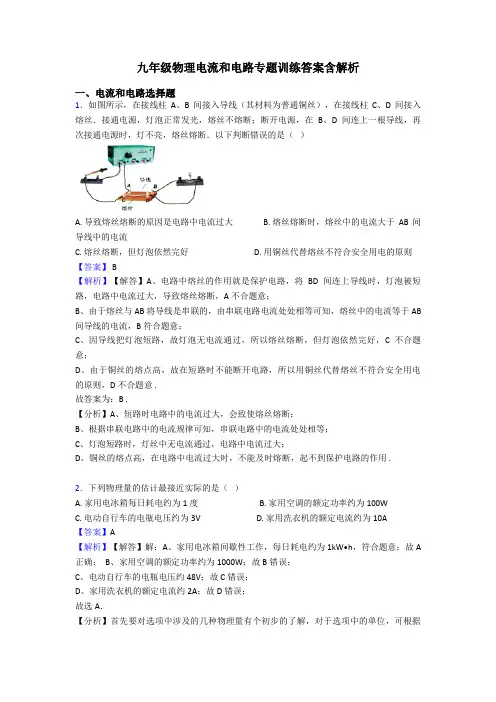

九年级物理电流和电路专题训练答案含解析
九年级物理电流和电路专题训练答案含解析一、电流和电路选择题1．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（）A. 导致熔丝熔断的原因是电路中电流过大B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流C. 熔丝熔断，但灯泡依然完好D. 用铜丝代替熔丝不符合安全用电的原则【答案】 B【解析】【解答】A、电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A不合题意；B、由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB 间导线的电流，B符合题意；C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，C不合题意；D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D不合题意 .故答案为：B .【分析】A、短路时电路中的电流过大，会致使熔丝熔断；B、根据串联电路中的电流规律可知，串联电路中的电流处处相等；C、灯泡短路时，灯丝中无电流通过，电路中电流过大；D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

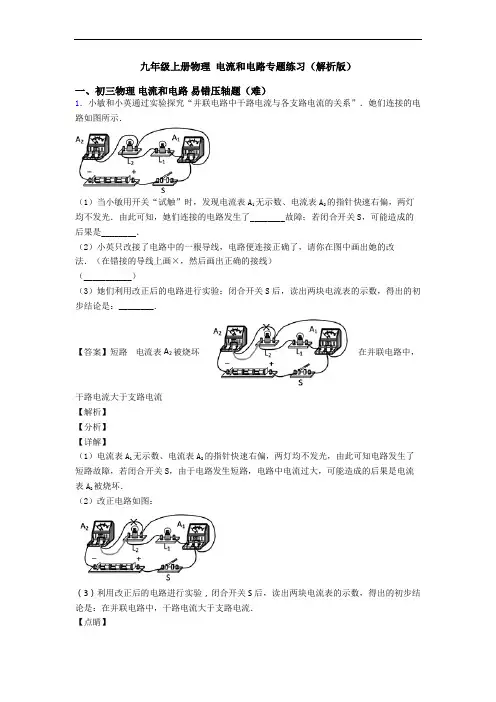

九年级上册物理 电流和电路专题练习(解析版)
九年级上册物理电流和电路专题练习（解析版）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
初三物理电流和电路专项训练100(附答案)及解析
初三物理电流和电路专项训练100( 附答案 ) 及分析一、电流和电路选择题1．洗手间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．以下电路图切合要求的是（）A. B. C. D.【答案】 C【分析】【解答】解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与电扇相互不影响，能独立工作，故应使电灯与电扇并联，且各自的支路有一个开关控制，干路上没有开关．比较选项中的电路图可知，只有C 切合要求．应选C．【剖析】由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连结方式是并联．联合选项中的电路图可做出判断．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。
假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。
故答案为： A.【剖析】串连电路的特色是各用电器相互影响。
3．以下物理量的预计最凑近本质的是（）A. 家用电冰箱每天耗电约为 1 度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3V D家.用洗衣机的额定电流约为10A【答案】 A【分析】【解答】解： A、家用电冰箱间歇性工作，每天耗电约为1kW?h ，切合题意；故 A 正确； B、家用空调的额定功率约为1000W；故 B 错误；C、电动自行车的电瓶电压约48V；故 C 错误；D、家用洗衣机的额定电流约2A；故 D 错误；应选 A．【剖析】第一要对选项中波及的几种物理量有个初步的认识，关于选项中的单位，可依据需要进行相应的换算或变换，清除与生活本质相差较远的选项，找出切合生活本质的答案．4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．图所示的电路中a、 b 是电表，闭合开关要使电灯发光，则：（）A. a、 b 都是电流表B. a、 b 都是电压表C. a 是电流表， b 是电压表D. a 是电压表， b 是电流表【答案】C6．现代社会倡议文明出行，某班同学对十字路口人行横道的红、绿交通讯号灯进行察看，画出如下图的控制人行红、绿灯的电路图，你以为可行的是（）A. B. C. D.【答案】B【分析】【解答】因为人行红、绿灯工作时，要分别发光，所以是并联电路， B 切合题意。
九年级物理电流和电路专题练习(解析版)
九年级物理电流和电路专题练习（解析版）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验： ①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示） a___________________________________________________. b___________________________________________________.③、R X 的数学表达式为：R X =_________________（用所测量的物理量及相应的符号表示）。
初中物理电流和电路练习题与答案
《电路图》练习题一、单选题（每题 3 分，共1、如图所示电路中，当开关（）A．只有 L1发光C．L1、L2都发光36分）S1、S2都闭合时，下列说法正确的是B．只有 L 2发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A ．若 S1、 S2、 S3都闭合时，则L 1、L2并联B．若 S1、S2、 S3都闭合时，则L 1、L2串联C．S3断开、 S1、S2闭合， L1、L2并联D． S1闭合、 S2、S3断开， L1、L2串联S3L1L2S1S24、如图所示的四个电路中，开关能使L 1、 L 2两盏灯同时发光和熄灭的是（）L1L 1L 2L1L1L2L 2L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V 的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A 、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关 S 闭合后（A．L1发光， L2不发）B． L1不发光， L2发光D．L和 L都不发光8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地()A 、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
初中物理--电学作图专题(带答案)
电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。
4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。
请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。
6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。
(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。
9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
试根据图甲将图乙中的实物用笔画线代替导线连接起来。
(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。
13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。
【物理】九年级物理电流和电路专项训练及答案含解析
【物理】九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．轿车装有日间行车灯后可提高行车的安全性。
物理九年级上册 电流和电路专题练习(解析版)
物理九年级上册电流和电路专题练习（解析版）一、初三物理电流和电路易错压轴题（难）1．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。
【详解】（1）①按从电源正极依次把各个元件连接起来，组成了一条电流的路径，电路连接如图所示：②闭合开关后，电流表无示数，说明电路故障为断路；将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数，说明与电压表并联的R2断路；（2）①闭合开关S1、S2，断开开关S3，电路有两条路径，组成并联电路；②由实物图可知电流表选用0-3A的量程，I1=2.4A，I2=1.6A，I3=0.8A，则I1=I2+I3即并联电路干路电流等于各支路电流的和；③并联电路中各个支路的电压相等，在电压相等的情况下电流和电阻成反比，即R1:R2=I3:I2=0.8A:1.6A=1:2；（3）为了验证结论的普遍性，应多次测量，可以采用的方法是：改变电源电压；在电源电压不变的情况下，并联时的总电阻最大，串联时的总电阻最小，根据可知并联时总功率最大，串联时总功率最小，最大功率和最小功率之比。
初中物理电学作图专题(含答案)
中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。
（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。
要求：当开关S闭合时，电路连接正确。
4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
5．如图所示，两灯泡的额定电压均为220V。
当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。
9．如图所示，螺线管与电源、开关S组成闭合回路。
在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。
请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。
10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。
某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。
请把电路连接完整。
12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
人教版物理九年级第十五章电流和电路画图题专项练习卷I(解析卷)
人教版物理九年级第十五章电流和电路画图题专项练习卷I参考答案与试题解析一、作图题。
1．请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“﹣”极。
【解答】解：根据电流流向即可画出电源方向：在图（1）中电源左侧为正极；在图（2）中电源左侧为正极；在图（3）中电源左侧为正极；故答案为：2．在方框内画出左图实物图对应的电路图。
【解答】解：由实物图知，电流从电源正极流出后，经过开关S分成两支，分别通过两个灯泡，电流汇合后回到电源负极，如下图所示：3．如图所示，在实物图中用笔画线表示导线，把电路接好，要求闭合开关后两灯串联发光，导线不许交叉；【解答】解：要求闭合开关后两灯串联发光，则电流的路径只有一条，两个灯泡首尾连接，电流从电源的正极出来，先后经过灯泡L2、L1、开关，回到电源的负极，如图所示：4．请在图甲上标出电流表A2的正负接线柱，并根据图甲中电路图，在图乙实物图上用笔画线将其连线补充完整。
在闭合开关后，如果电流表A1的示数为0.5A，通过小灯泡L2的电流为0.2A。
【解答】解：电流从电流表的正接线柱流进负接线柱流出，见下图：；由图甲所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路电流；已知电流表A1的示数为0.5A，电流表A2的示数为0.2A，所以两电流表量程均选择0～0.6A；从电源正极依次串联电流表A1、灯泡L1、电流表A2、开关回到电源负极，然后将灯泡L2并联在灯泡L1和电流表A2的两端，如下图所示：。
5．上图只改一根导线，要求符合L1、L2并联，A1测通过L2电流，A2测干路电流，开关控制整个电路。
（要求在错误的导线上打×，然后画出正确的连接位置）2分【解答】解：根据题意可知，两个灯泡并联，则电路中电流的路径有两条；电流表A1测通过L2电流，则电流表A1与L2串联；电流表A2测干路电流，电流表A2应接在干路中；开关控制整个电路，开关接在干路中；由图可知，电流表A2测与灯泡L1之间的导线将电流表A1和L2短路了，所以应将灯泡L2与电流表A2之间的导线接到灯泡L1的右接线柱上，如图所示：6．请根据实物电路图，在方框中画出对应的电路图。
(物理)九年级物理电流和电路专题训练答案及解析
（物理）九年级物理电流和电路专题训练答案及解析一、电流和电路选择题1．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑料绳的细丝纷纷散开，产生这种现象的原因是（）A. 大气有压力B. 分子间有相互作用力C. 磁极间有相互作用力D. 电荷间有相互作用力【答案】 D【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D符合题意。
故答案为：D。
【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
初三物理电流和电路专项综合练习题(含答案解析)
初三物理电流和电路专项综合练习题（含答案解析）一、选择题1.如图是玩具汽车的电路图，以下有关说法中正确的是（）A.电动机与灯泡是并联的B.电动机与灯泡是串联的C.电动机与灯泡工作时两端的电压不相等I ID.开关S 2控制整个电路【答案】A【解析】【解答】解：AB.由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故 A 正确、B 错误； C.并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C错误；D.开关8在小灯泡所在的支路中，因此开关S 2控制小灯泡所在的支路，故 D 错误.故选A.【分析】根据电路图可知，电动机和小灯泡并联，开关 Si 控制小灯泡，开关 金控制电动机，然后结合并联电路的电压特点进行解答.当电键S 闭合时，R i 和电流表、电压表被短路，电表示数为 0,所以，当电键 S 由断开到闭合时，电压表和电流表的示数均变小， 合题意.故答案为：A.【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算 分析电压表和电流表的变化 .3.在如图所示的电路中，电源电压不变.闭合电键 S 后，灯L i 、L 2都发光.一段时间后,其中一灯突然2.在如图所示的电路中，电源电压保持不变，当电键 S 由断开到闭合时，电路中（ ）A.电流表示数变小，电压表示数变小 C.电流表示数不变，电压表的示数变小【答案】AB 电流表示数变小，电压表示数变大 「Q .电流表示数不变，电压表示数变【解析】【解答】解：由电路图可知，当电键 的电压，电流表测电路中的电流；S 断开时，R i 与R 2串联，电压表测 R i 两端A 符合题意，BCD 不符熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A.灯L i短路B.灯L2短路（C.灯L i断路”D.灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L i短路，将形成电源短路，电流表被烧坏，电压表示数为零.不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零.不符合题意；C、如果灯泡L i断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变.符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变.不符合题意.故选C.【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压.根据电流表、电压表在电路中特征来判断.4.交通法规定，不但司机要系安全带，副驾驶也应该系安全带.假设驾驶员和副驾驶的安全带分别对应开关S和S2 ,系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失.符合上述要求的正确电路图是【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。
【物理】九年级物理电流和电路专题训练答案含解析
【物理】九年级物理电流和电路专题训练答案含解析一、电流和电路选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电流和电路作图题专题训练
题号一、作
图题
二、综
合题
总分
得分
一、作图题
1、根据图14中所示的实物连接图，在方框内画出电路图。
2、请画出如图18所示实物电路的电路图。
3、根据图中所示的实物连接图，在方框内画出电路图．
4、根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）
5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图．
6、根据电路实物图画出电路图
7、将图5中的各器材按要求连成电路。
要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。
评卷人得分
8、根据图1所示电路图连接实物图（图2）
9、连接图1中的电路图，画出图2的电路图
10、如图11按照图甲的电路图，在
图乙中连接实物电路，要求选择正确
的量程，导线不得相交。
11、根据题意作图。
（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
请根据实验电路，在图方框内画出电路图．
12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
13、根据电路图用笔画线把电路元
件连接起
来．
14、根据电路图用笔划线连接实物图
15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．
16、在连接电路过程中，开关应该处于状态，如下图，并根据电路图乙，把图甲的实物图连接正确. 17、请按照图乙所示的实物图画出电路图．
18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。
若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。
请你尝试画出该LED手电的内部电路图。
（LED灯泡用一般的灯泡符号表示即可）
20、根据如图1所示的实物连线图，在图2的方框内画出对应的电路图．
21、如图所示，是小明同学设计的门铃电路，请你在虚线框内画出这个门铃的完整电路图.
22、画出对应的电路图．
23、根据实物图，在虚线框内画出电路图．
24、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．
25、请根据图14所示的实物连接图，画出对应的电路图。
26、根据实物图在右边虚线框中画出对应的电路图。
27、请你根据下面两个实物图，在方框中画出电路图（要求作图规范）
28、如图所示，灯L 1与L 2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．
29、请用铅笔代替导线，将以下电路元件连成一个简单电路，并画出电路图。
30、根据实物图，画出电路图。
31、在图15中，用箭头标出当开关闭合后电流的流向。
32、请把如图10所示的螺丝口灯座、开关、插座正确接到家庭电路中的火线与零线上。
二、综合题
（每空？分，共？分）
33、电流表
1. 关于电流表的使用 ,以下说法中错误的是（）
A. 电流表使用前若指针不在“O”点上，要进行校正
B. 电流表要并联在被测电路中
C. 当电路中的电流强度不能估计时，要用试触法确定量程
D. 绝对不可以将电流表“+”、“-”两个接线柱直接接在电源的两极上
2. 将图7中的元件连接起来，使灯泡L1和L2并联，用电流表A1测干路中的电流，用电流表A2测L2中的电流。
3. 如图8所示，a、ｂ、c、ｄ为电路中的四个接线点，若用电流表测量通过小灯泡的电流强度，则电流表的Ｍ、Ｎ接
线柱与电路中各接线点的连接关系为（）
A. Ｍ接ａ、Ｎ接ｂ
B. Ｍ接ｄ、Ｎ接c
C. Ｍ接ｂ、Ｎ接ａ
D. Ｍ接c、Ｎ接ｄ
评卷人得分
参考答案一、作图题
1、
2、
3、【考点】根据实物图画电路图．
【分析】（1）分析电路结构，明确各电路元件的连接方式；
（2）根据电路元件的连接方式画出电路图．
【解答】解：由实物电路图知：灯泡L与电阻R并联，开关S2控制整个电路，开关S1控制灯泡L所在支路，电路图如
图所示．
4、略
5、【考点】根据实物图画电路图．
【分析】根据实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．
【解答】解：电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过S1回到电源负极．如图所示：6、
7、图略
8、【考点】实物的电路连接．
【分析】两灯并联，开关在干路上，根据电路图连接实物图．
【解答】解：两灯并联，开关在干路上，根据电路图连接实物图：电流从电源正极出发经开关，在灯L1的左接线柱分流，一路经灯L1到L2的左接线柱，另一路经灯L2与上路电流在灯L2的左接线柱汇合回到电源负极，如下图所示：
9、略
10、略
11、（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
请根据实验电路，在图方框内画出电路图．
12、见图
2
13、【考点】实物的电路连接．
【分析】根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．
【解答】解：
采用“电流流向法”，电流从电源正极出发，依次串联开关S2、灯泡L2、开关S1回到电源的负极，再将灯泡L1并联在灯泡L2和开关S2的两端即可，如图所示：
．14、其他正确答案也给分
15、解：分析题意可知，甲图中的电流没有回到负极，故此时电路中不会有电流，小灯泡不亮；
正确的连接方式是：电流从电源正极出发，经开关、灯泡回到电源的负极，如下图所示，据实物图画出电路图来即可，如下图：
16、断开
17、
18、如图：
19、如右图所示．
评分说明：全对得2分，见错无分，计2分．其中导线相连部分没打点的扣1分。
20、【考点】根据实物图画电路图．
【分析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路元件回到负极即可．【解答】解：
根据电流流向法，电流从电源的正极出发依次经过两个灯泡、开关回到负极，电路图如图所示：
21、
22、解：分析实物图可以看出，两灯泡串联，开关在灯和电池正极之间，如图所示：
23、略
24、解：分析题意可知，甲图中的电流没有回到负极，故此时电路中不会有电流，小灯泡不亮；正确的连接方式是：电流从电源正极出发，经开关、灯泡回到电源的负极，如下图所示，据实物图画出电路图来即可，如下图：
25、略 26、略27、略 28、略 29、略
30、
31、
32、
二、综合题
33、1、B；2、略； 3、D。
