窗函数及其在谱分析中的作用
DSP实验7
实验七：窗函数及其在谱分析中的作用实验目的：在理论学习的基础上，掌握不同窗函数的性质、特点，并通过实验认识它们在克服FFT 频谱分析的能量泄漏和栅栏效应误差中的作用，以便在实际工作中能根据具体情况正确选用窗函数。
实验任务：1.执行下面例程，分析不同窗函数的特点并比较结果。
2.编程实现汉宁窗。
演示其时域和频域波形。
信号的截断产生了能量泄漏，而用FFT算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的，但是我们可以通过选择不同的窗函数对它们的影响进行抑制。
下图是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高。
下面是四个常用窗函数的示例程序，可在Matlab下执行，注意比较它们的特点。
1.矩形窗：wp=0.2*pi;ws=0.3*pi;rp=.25;as=50;delta1=(10^(rp/20)-1)/(10^(rp/20)+1);delta2=(1+delta1)*(10^(-as/20));deltah=max(delta1,delta2);deltal=min(delta1,delta2);weights=[delta2/delta1 1];deltaf=(ws-wp)/(2*pi);M=ceil((-20*log10(sqrt(delta1*delta2))-13)/(14.6*deltaf)+1); M=M+4;f=[0 wp/pi ws/pi 1];m=[1 1 0 0];h=remez(M-1,f,m,weights);delta_w=2*pi/1000;wsi=ws/delta_w+1;wpi=wp/delta_w;asd=-max(db(wsi:501));figure(4);subplot(211);stem([0:M-1],h);title('actual impulse response') axis([0 M-1 -0.1 0.3]),xlabel('n');ylabel('h(n)')set(gca,'xtick',[0,M-1])set(gca,'ytick',[-0.1 0 0.1 0.2 0.3]),gridsubplot(212);plot(w/pi,db),title('magnitude response in db'), axis([0 1 -80 10]),xlabel('frequency in pi units')ylabel('decibels')set(gca,'xtick',[0 .2 .3 1])set(gca,'ytick',[-50,0])%set(gca,'YTickLabels',['50';'0'])grid2.汉明窗wp=0.2*pi;ws=0.3*pi;tr_width=ws-wp;m=ceil(8*pi/tr_width)+1;n=[0:m-1];wc=(ws+wp)/2;hd=ideal_lp(wc,m);w_ham=(hamming(m))';h=hd.*w_ham;delta_w=2*pi/1000;rp=-(min(db(1:1:wp/delta_w+1)));as=-round(max(db(ws/delta_w+1:1:501)));figure(1)subplot(221);stem(n,hd);title('ideal impuse response')axis([0 m-1 -.1 .3]);ylabel('hd(n)')subplot(222);stem(n,w_ham);title('hamming window')axis([0 m-1 0 1.1]);ylabel('w(n)')subplot(223);stem(n,h);title('actual impulse response')axis([0 m-1 -0.1 .3]);ylabel('h(n)')subplot(224);plot(w/pi,db);title('magnitude response in db');grid axis([0 1 -100 10]);ylabel('decibels')set(gca,'xtickmode','manual','xtick',[0,.2,.3,1])set(gca,'ytickmode','manual','ytick',[-50,0])%set(gca,'yticklabelmode','manual','yticklabels',['50';'0'])3.布莱克曼窗ws1=.2*pi;wp1=.35*pi;wp2=.65*pi;ws2=.8*pi;as=60;tr_width=min((wp1-ws1),(ws2-wp2));m=ceil(12*pi/tr_width)+1;n=[0:m-1];wc1=(ws1+wp1)/2;wc2=(ws2+wp2)/2;hd=ideal_lp(wc2,m)-ideal_lp(wc1,m);w_bla=(blackman(m))'; h=hd.*w_bla;delta_w=2*pi/1000;rp=-min(db(wp1/delta_w+1:wp2/delta_w));as=-round(max(db(ws2/delta_w+1:501)));figure(2)subplot(221);stem(n,hd);title('ideal impulse response')axis([0 m-1 -0.4 0.5]);ylabel('hd(n)')subplot(222);stem(n,w_bla);title('blackman window')axis([0 m-1 0 1.1]);ylabel('w(n)')subplot(223);stem(n,h);title('actual impulse response')axis([0 m-1 -0.4 0.5]);ylabel('h(n)')subplot(224);plot(w/pi,db);title('magnitude response in db');grid ylabel('decibels'),axis([0 1 -150 10])set(gca,'xtickmode','manual','xtick',[0,.2,.35,.65,.8,1])set(gca,'ytickmode','manual','ytick',[-60,0])%set(gca,'yticklabelmode','manual','yticklabels',['60';'0'])4.凯泽窗m=45;as=60;n=[0:m-1];beta=0.1102*(as-8.7);w_kai=(kaiser(m,beta))';wc1=pi/3;wc2=2*pi/3;hd=ideal_lp(wc1,m)+ideal_lp(pi,m)-ideal_lp(wc2,m);h=hd.*w_kai;figure(3)subplot(2，2，1);stem(n,hd);title('ideal impulse response') axis([-1 m -0.2 0.8]);xlabel('n');ylabel('hd(n)')subplot(2，2，2);stem(n,w_kai);title('kaiser window')axis([-1 m 0 1.1]);xlabel('n');ylabel('w(n)')subplot(2，2，3);stem(n,h);title('actual impulse response') axis([-1 m -0.2 0.8]);xlabel('n');ylabel('h(n)')subplot(2，2，4);plot(w/pi,db)title('magnitude response in db');grid;xlabel('frequency in pi units');ylabel('decibels') axis([0 1 -80 10]),set(gca,'xtickmode','manual','xtick',[0,1/3,2/3,1]) set(gca,'ytickmode','manual','ytick',[-60,0])。
信号谱分析——窗函数
信号谱分析——窗函数窗函数在信号谱分析中起着重要的作用，它可以对信号进行加窗处理，从而在频谱分析中使信号具有更好的性能和准确度。
窗函数的选择直接关系到信号的频谱分辨率以及频谱泄漏的情况。
在信号谱分析中，窗函数是一种对信号序列进行加窗处理的函数。
它通过改变信号的时域特性，从而在频域上实现对信号的调整，使其能够更好地适应频谱分析。
常见的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
矩形窗是最简单的窗函数，它在信号的时域上直接用一个矩形波形来进行加窗处理。
虽然矩形窗的频谱分辨率很高，但它会产生频谱泄漏的现象，使得信号的频谱失真，无法准确地描述信号的频率。
汉宁窗是一种常用的窗函数，它在信号的时域上采用了一个凸曲线波形来对信号进行加窗处理。
与矩形窗相比，汉宁窗具有较小的频谱泄漏，能够提高信号的频谱准确度。
然而，汉宁窗的频谱分辨率相对较低，不适用于需要精确分辨信号频率的情况。
汉明窗是在汉宁窗基础上进行改进的窗函数，它在信号的时域上采用了一个更精细的凸曲线波形，具有更好的频谱性能。
汉明窗相对于汉宁窗来说，频谱分辨率更高，且频谱泄漏更小，因此在许多应用中更为常用。
布莱克曼窗是窗函数中的一种特殊形式，它在信号的时域上采用了一个通过多项式插值的波形。
布莱克曼窗在频谱分析中具有很好的性能，既能提高信号的频谱分辨率，又能降低频谱泄漏。
它适用于需要较高信号频率精度和较低频谱泄漏的情况。
在选择窗函数时，需要根据具体的实际应用场景和信号性质来进行选择。
如果需要较高的频谱分辨率，可以选择矩形窗或者布莱克曼窗；如果需要较低的频谱泄漏，可以选择汉宁窗或者汉明窗。
此外，还可以根据信号的特点进行自定义的窗函数设计，以满足实际需求。
总结起来，窗函数在信号谱分析中起到了重要的作用，它可以在频域上调整信号的性能和准确度。
合理选择窗函数可以提高信号分析的精度和可靠性，从而更好地理解和处理信号的频谱特性。
4窗函数及频谱分析
窗函数及频谱分析实验目的：1. 掌握各类窗函数的时域和频率特性；2. 掌握合理运用窗函数分析信号频谱的方法；3. 掌握利用DFT 分析连续信号频谱的方法；4. 掌握谱分析中参数的选取方法。
实验原理：一、窗函数分析在确定信号谱分析中，截短无穷长的序列会造成频率泄漏，合理选取窗函数的类型，可以改善泄露现象。
1. 常用窗函数矩形窗 w=boxcar(N)汉明窗 w=hamming(N)汉宁窗 w=hanning(N)布莱克曼窗 w=blackman(N)凯泽窗 w=Kaiser(N,beta)例:N=50;w=boxcar(N);W=fft(w,256);subplot(2,1,1);stem([0:N-1],w);subplot(2,1,2);plot([-128:127],abs(fftshift(W)))MATLAB 中提供了fft 函数，FFT 是DFT 的快速算法。
X=fft(x,n)：补零或截短的n 点傅立叶变换；fftshift(x)将fft 计算输出的零频移到输出的中心。
例：N=50;w=hamming(N);W=fft(w,256);subplot(2,1,1);stem([0:N-1],w);subplot(2,1,2);plot([-128:127],abs(fftshift(W)))例：已知一连续信号为12()cos(2)cos(2)x t f t f t ππ=+其中f 1=100Hz ，f 2=120Hz ，若以抽样频率fsam=600Hz 对该信号进行抽样，试用DFT 近似分析其频谱：利用不同宽度N 的矩形窗截短该序列，N 分别取15，40，80观察不同长度的窗对谱分析结果的影响；利用汉明窗重做（1）。
用矩形窗分析：N=input('请输入N 的值：');L=512;f1=100;f2=120;fs=600;ws=2*pi*fs;t=(0:N-1)*(1/fs);x=cos(2*pi*f1*t)+cos(2*pi*f2*t);subplot(211);stem(t,x);W=fft(x,L);f=((-L/2:L/2-1)*(2*pi/L)*fs)/(2*pi);% f=((-L/2:L/2-1)*(1/L)*fs);subplot(212);plot(f,abs(fftshift(W)))用汉明窗重做上述谱分析：N=input('请输入N 的值：');L=512;f1=100;f2=120;fs=600;ws=2*pi*fs;t=(0:N-1)*(1/fs);x=cos(2*pi*f1*t)+cos(2*pi*f2*t);wh=hamming(N)';x=x.*wh;subplot(211);stem(t,x);W=fft(x,L);f=((-L/2:L/2-1)*(2*pi/L)*fs)/(2*pi);subplot(212);plot(f,abs(fftshift(W)))例：已知连续信号为12()cos(2)0.15cos(2)x t f t f t ππ=+,其中f 1=100Hz ，f 2=150Hz ，若以抽样频率fsam=600Hz 对该信号进行抽样，利用不同宽度N 的矩形窗截短该序列，N 分别取15，40，80观察不同长度的窗对谱分析结果的影响；用汉明窗重做上述谱分析。
汉明窗和汉宁窗用法

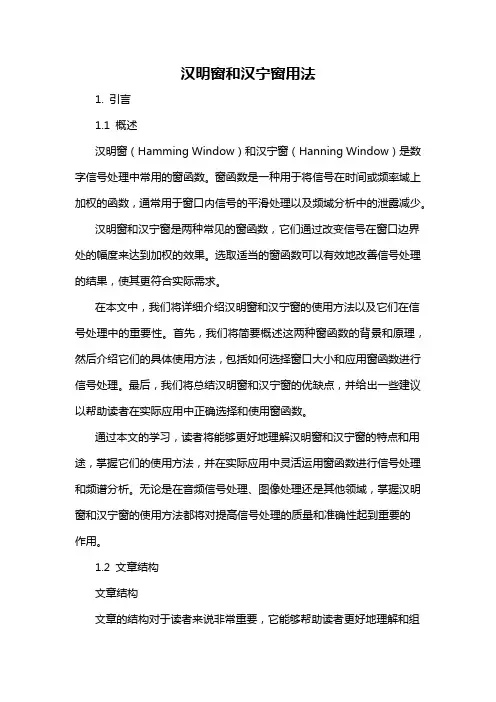

汉明窗和汉宁窗用法1. 引言1.1 概述汉明窗（Hamming Window）和汉宁窗（Hanning Window）是数字信号处理中常用的窗函数。
窗函数是一种用于将信号在时间或频率域上加权的函数，通常用于窗口内信号的平滑处理以及频域分析中的泄露减少。
汉明窗和汉宁窗是两种常见的窗函数，它们通过改变信号在窗口边界处的幅度来达到加权的效果。
选取适当的窗函数可以有效地改善信号处理的结果，使其更符合实际需求。
在本文中，我们将详细介绍汉明窗和汉宁窗的使用方法以及它们在信号处理中的重要性。
首先，我们将简要概述这两种窗函数的背景和原理，然后介绍它们的具体使用方法，包括如何选择窗口大小和应用窗函数进行信号处理。
最后，我们将总结汉明窗和汉宁窗的优缺点，并给出一些建议以帮助读者在实际应用中正确选择和使用窗函数。
通过本文的学习，读者将能够更好地理解汉明窗和汉宁窗的特点和用途，掌握它们的使用方法，并在实际应用中灵活运用窗函数进行信号处理和频谱分析。
无论是在音频信号处理、图像处理还是其他领域，掌握汉明窗和汉宁窗的使用方法都将对提高信号处理的质量和准确性起到重要的作用。
1.2 文章结构文章结构文章的结构对于读者来说非常重要，它能够帮助读者更好地理解和组织所读内容。
本篇文章将按照以下结构展开论述。
第一部分是引言。
这一部分主要包括概述、文章结构和目的。
在概述中，将简要介绍汉明窗和汉宁窗的用法，并提出研究这个主题的原因和意义。
接下来，将介绍文章的结构，包括各个部分的主题和内容。
最后，明确本文的目的，即介绍和总结汉明窗和汉宁窗的用法。
第二部分是正文。
这一部分将详细介绍汉明窗和汉宁窗的用法。
首先，将分别介绍汉明窗和汉宁窗的背景，包括其起源和发展背景，以及在何种情境下被广泛应用。
接着，将详细讲解它们的使用方法，包括使用步骤、注意事项和应用示例。
通过这些内容，读者可以全面了解汉明窗和汉宁窗的用法，掌握它们的实际应用技巧。
第三部分是结论。
窗函数的实现及分析
1窗函数1.1基本概念在实际进行数字信号处理时，往往需要把信号的观察时间限制在一定的时间间隔内，只需要选择一段时间信号对其进行分析。
这样，取用有限个数据，即将信号数据截断的过程，就等于将信号进行加窗函数操作。
而这样操作以后，常常会发生频谱分量从其正常频谱扩展开来的现象，即所谓的“频谱泄漏”。
当进行离散傅立叶变换时，时域中的截断是必需的，因此泄漏效应也是离散傅立叶变换所固有的，必须进行抑制。
而要对频谱泄漏进行抑制，可以通过窗函数加权抑制DFT 的等效滤波器的振幅特性的副瓣，或用窗函数加权使有限长度的输入信号周期延拓后在边界上尽量减少不连续程度的方法实现。
而在后面的FIR 滤波器的设计中，为获得有限长单位取样响应，需要用窗函数截断无限长单位取样响应序列。
另外，在功率谱估计中也要遇到窗函数加权问题。
窗函数的基本概念。
设x (n )是一个长序列，w (n )是长度为N 的窗函数，用w (n )截断x (n )，得到N 点序列x n (n )，即x n (n ) = x (n ) w (n )在频域上则有由此可见，窗函数w (n )不仅仅会影响原信号x (n )在时域上的波形，而且也会影响到频域内的形状。
1.2设计原理窗函数设计法的基本原理是用有限长单位脉冲响应序列()n h 逼近()n h d 。
由于()n h d 往往是无限长序列，而且是非因果的，所以用窗函数()n ω将()n h d 截断，并进行加权处理，得到：()n h 就作为实际设计的FIR 数字滤波器的单位脉冲响应序列，其频率响应函数()ωj e H 为式中，N 为所选窗函数()n ω的长度。
用窗函数法设计的滤波器性能取决于窗函数()n ω的()()()()⎰--⋅=ππj j j d e π21e θθωθωW e X X N ()()()n n h n h d ω=()()nj N n j en h eH ωω∑-==1类型及窗口长度N的取值。
各种窗函数_时域_频率曲线__概述说明以及解释
各种窗函数时域频率曲线概述说明以及解释1. 引言1.1 概述这篇长文旨在介绍和解释各种窗函数及其时域频率曲线。
窗函数在信号处理和频谱分析中被广泛应用，用于调整信号的频谱特性。
了解窗函数的定义、作用以及其选择准则对于正确应用窗函数起着关键作用。
1.2 文章结构本文将按照以下几个部分展开讨论：引言、各种窗函数、时域频率曲线概述、各种窗函数的时域表达式及频率响应解释以及特殊情况下窗函数的优化与改进方法。
1.3 目的本文的目标是提供读者对各种窗函数及其时域频率曲线有一个全面和清晰的理解。
通过详细介绍不同类型的窗函数，并解释它们在时域和频率上的表达形式和响应特性，读者可以更好地理解并选择适当的窗函数来处理不同类型的信号，并了解如何分析时域频率曲线。
此外，我们还将探讨一些优化和改进方法，以帮助读者在特殊情况下更好地使用窗函数。
该部分提供了文章引言部分（Introduction）的概述、结构和目的。
2. 各种窗函数2.1 窗函数的定义和作用：窗函数是一种数学函数，通常在信号处理中使用。
它们被用来将一个无限长的信号截断为有限长度，并且减小由此引起的频谱泄漏。
窗函数主要应用于频谱分析、滤波器设计、图像处理等领域。
窗函数的作用是在时域上对信号进行加权，在频域上对信号进行频率选择。
当我们处理周期性信号或者非周期但局部平稳的信号时，经常需要采用窗函数来分析信号的频谱。
2.2 常见窗函数介绍：2.2.1 矩形窗函数（Rectangular Window）：矩形窗函数是最简单的窗函数，其在选取样本之外的区域值为0，而在选取样本内的区域值为1。
其时域表达式为x(n) = 1，频率响应为方形脉冲。
2.2.2 海明窗函数（Hamming Window）：海明窗函数是一种平滑且连续可导的窗函数，其在选取样本内外都有非零值。
它具有较好的副瓣抑制能力和宽主瓣特性，在实际应用中十分常见。
其时域表达式为x(n) = 0.54 - 0.46 * cos(2πn/(N-1))，频率响应为类似于钟状的形态。
(实验三窗函数的特性分析)
实验报告实验课程：数字信号处理实验开课时间：2020—2021 学年秋季学期实验名称：窗函数的特性分析实验时间：2020年9月16日星期三学院：物理与电子信息学院年级：大三班级：182 学号：1843202000234 姓名：武建璋一、实验预习（2）固定N=60，分别取beta=1，5，11。
clc,clear,close allbeat1=1;beat2=5;beat3=11;N=60;figure(1)subplot(3,2,[1,2])W=kaiser(N,beat1);stem([0:N-1],W);subplot(3,2,[3,4]);Ww=kaiser(N,beat2);stem([0:N-1],Ww);subplot(3,2,[5,6]);WW=kaiser(N,beat3);stem([0:N-1],WW);figure(2)subplot(3,2,[1,2])W1=fft(W,N)plot([0:N-1],abs(fftshift(W1))) subplot(3,2,[3,4]);W2=fft(Ww,N)plot([0:N-1],abs(fftshift(W2))) subplot(3,2,[5,6]);W3=fft(WW,N)plot([0:N-1],abs(fftshift(W3)))4、某序列为x[k] = (11πk/20) + cos(9πk/20),使用fft函数分析其频谱。
(1) 利用不同宽度N的矩形窗截短该序列，N分别为20，40，160，观察不同长度N 的窗对谱分析结果的影响。
clc,clear,close allN1=20;N2=40;N3=160;k1=0:N1;k2=0:N2;k3=0:N3;X1=0.5.*cos((11*pi*k1)/20)+cos((9*pi*k1)/20)X2=0.5.*cos((11*pi*k2)/20)+cos((9*pi*k2)/20)X3=0.5.*cos((11*pi*k3)/20)+cos((9*pi*k3)/20)figure(1)subplot(3,2,[1,2])W1=fft(X1,N1)plot([0:N1-1],abs(fftshift(W1)))subplot(3,2,[3,4]);W2=fft(X2,N2)plot([0:N2-1],abs(fftshift(W2)))subplot(3,2,[5,6]);W3=fft(X3,N3)plot([0:N3-1],abs(fftshift(W3)))figure(2)subplot(3,2,[1,2])W=abs(fftshift(W1))stem([0:N1-1],W);subplot(3,2,[3,4]);Ww=abs(fftshift(W2))stem([0:N2-1],Ww);subplot(3,2,[5,6]);WW=abs(fftshift(W3))stem([0:N3-1],WW);(2) 利用汉明窗重做（1）。
功率谱分析例要点
功率谱分析例要点在进行功率谱分析时，有几个重要的例要点需要注意：1.信号处理前的准备工作：在进行功率谱分析之前，我们需要对信号进行一些预处理，以确保分析的准确性。
这包括去除潜在的噪声、滤波和信号采样等步骤。
这些预处理方法的选择取决于应用的具体要求和信号的特性。
2.快速傅里叶变换（FFT）：FFT是计算功率谱的常用方法，它可以在计算上更高效地将信号从时域转换为频域。
FFT通过将信号拆分成不同频率的正弦和余弦函数来实现这种转换。
FFT算法的使用可以大大加快功率谱分析的速度。
3.窗函数的选择：在进行FFT之前，通常需要将信号分成不同的时间窗口。
窗口函数有助于减少谱泄漏（spectral leakage）效应，即当一个窗口函数不匹配信号的特征时，信号能量会泄漏到其他频率上。
常用的窗口函数有矩形窗、汉宁窗、汉明窗等。
选择合适的窗口函数取决于信号的特性以及应用的要求。
4.相对功率谱与绝对功率谱：相对功率谱是指功率谱除以总功率的比例。
它表示不同频率分量的能量在信号中所占的比例。
相对功率谱可以帮助我们了解信号的频率分布情况。
而绝对功率谱表示不同频率分量的能量或功率的绝对值。
绝对功率谱对于分析信号的绝对强度和功率分布很有用。
5.峰值频率和带宽：在功率谱分析中，我们可以通过查找功率谱图中的峰值频率来确定信号中的主要频率分量。
峰值频率表示信号中能量最强的频率。
带宽则表示主要频率分量的频率范围。
对于宽频信号，带宽可能会很大，而对于窄频信号，带宽则较小。
6.平滑功率谱：平滑功率谱可以帮助我们去除谱图中的不稳定和噪声。
平滑功率谱使用低通滤波器对功率谱进行滤波，从而减少高频分量的影响。
平滑功率谱可以提供一个更稳定的频域表示，并突出主要频率分量。
7.谱密度与积分功率谱：谱密度是功率谱密度函数的积分，表示信号的总功率。
通过计算谱密度，我们可以获得信号在整个频谱范围内的功率值。
谱密度是理解信号能量分布的关键指标。
总而言之，功率谱分析是一种重要的信号处理工具，它可以帮助我们理解信号的频率特性、能量分布以及峰值频率等。
窗函数
窗函数(window function)窗函数是频谱分析中一个重要的部分，CoCo包含了所有通用的窗函数以及冲击测试中的受迫/指数(force/exponential)窗。
窗函数修正了由于信号的非周期性并减小了频谱中由于泄露而带来的测量不准确性。
快速傅里叶变换假定了时间信号是周期无限的。
但在分析时，我们往往只截取其中的一部分，因此需要加窗以减小泄露。
窗函数可以加在时域，也可以加在频域上，但在时域上加窗更为普遍。
截断效应带来了泄漏，窗函数是为了减小这个截断效应，其设计成一组加权系数。
例如，一个窗函数可以定义为：w(t)=g(t) -T/2<t<T/2w(t)=0 其他g(t)是窗函数，T是窗函数的时间待分析的数据x(t)则表示为：x(t)=w(t)*x(t)'x(t)'表示原始信号x(t)表示待分析信号。
加窗在时域上表现的是点乘，因此在频域上则表现为卷积。
卷积可以被看成是一个平滑的过程。
这个平滑过程可以被看出是由一组具有特定函数形状的滤波器，因此，原始信号中在某一频率点上的能量会结合滤波器的形状表现出来，从而减小泄漏。
基于这个原理，人们通常在时域上直接加窗。
大多数的信号分析仪一般使用矩形窗（rectangular），汉宁（hann），flattop和其他的一些窗函数。
矩形窗函数：w(k)=1汉宁窗：w(k)=0.5*(1-cos(2*pi*k/(N-1))) 0<=k<=N-1由于加窗计算中衰减了原始信号的部分能量，因此对于最后的结果还需要加上修正系数。
在线性谱分析中，一般使用幅度系数（amplitude correction），在功率谱中，一般使用能量系数（energy correction）。
具体请看下以章节。
泄露效应对于简单的信号，比如一个单频率的正弦波，泄露就表现为不在其频率点上仍然会有能量的出现。
离其本身的频率越近的频率，泄露的情况越严重，而离的越远，则情况则会好一些。
fft 窗函数相乘 -回复
fft 窗函数相乘-回复题目：FFT 窗函数相乘：优雅地频谱分析方法引言：频谱分析是信号处理中的关键工具，对于了解信号特征、检测频率成分以及在通信系统中的应用至关重要。
其中，FFT (Fast Fourier Transform) 是一种常用的算法，用于将时域信号转换为频域信号。
然而，FFT 在频谱分析中存在一个重要的问题，即频谱泄漏。
为了解决这个问题，窗函数相乘的方法被引入，能够优雅地调整频谱分辨率和抑制泄漏。
一、什么是窗函数？窗函数是一种用于限制信号时间窗的函数。
它的作用在于将信号在时间维度上限制为有限时间范围内进行分析，同时减小频谱泄漏的问题。
二、为什么需要使用窗函数？FFT 算法对于两端截断的周期信号来说，会引入频谱泄漏问题，即信号的主峰被模糊，且频谱中会出现额外的旁瓣。
这是因为被截断的信号对于周期延续的理想信号而言，导致了拉伸和平滑过程，从而导致的主峰模糊。
窗函数的引入可以限制信号分析的时间段，减小信号从无限时间到有限时间的突变，从而避免频谱泄漏，提高频谱分辨率。
三、窗函数的种类常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗、科斯汉窗等。
各种窗函数具有不同的性质，在不同的应用场景中选择合适的窗函数很重要。
四、窗函数的特性窗函数的主要特性包括主瓣宽度、旁瓣抑制比和峰值间隔等。
主瓣宽度决定了频率分辨率，旁瓣抑制比描述了窗函数在峰值附近的衰减情况，峰值间隔用于确定窗函数的精确性。
五、窗函数与频谱分辨率频谱分辨率是指在一定频率范围内能够分辨两个信号之间的最小频率间隔。
窗函数对频谱分辨率的影响是通过主瓣宽度来实现的，而且主瓣宽度和旁瓣抑制比是一个相互制约的关系，所以需要在选择窗函数时进行权衡。
六、窗函数与频谱泄漏频谱泄漏是指信号频谱中原本不存在的频率成分出现的现象。
窗函数的引入可以减小频谱泄漏，因为窗函数在时域上的衰减使得被截断的信号对频谱的贡献减小，从而减小了额外的频率成分。
七、FFT 窗函数相乘的实现实现FFT 窗函数相乘方法的步骤如下：1. 选择合适的窗函数，如汉宁窗。
常见的窗函数及基本参数
常见的窗函数及基本参数窗函数在信号处理和谱分析中经常使用，用于减少频谱泄漏和抑制频谱旁瓣，以提高信号的频谱分辨率和频谱的质量。
下面将介绍几种常见的窗函数及其基本参数。
1. 矩形窗（Rectangular Window）：矩形窗是最简单的窗函数，其基本参数为窗长（窗的长度）。
在频域中，矩形窗对频谱泄漏没有抑制作用，频谱旁瓣较大。
2. 汉宁窗（Hanning Window）：汉宁窗是最常用的窗函数之一，其基本参数为窗长。
汉宁窗在频谱边缘有较好的抑制效果，频谱的主瓣宽度适中。
3. 汉明窗（Hamming Window）：汉明窗与汉宁窗类似，但其主瓣宽度较宽。
与汉宁窗相比，汉明窗在频谱边缘的抑制效果较差，但是在频谱主瓣内的旁瓣抑制效果较好。
4. 布莱克曼窗（Blackman Window）：布莱克曼窗是一种频谱旁瓣抑制效果较好的窗函数。
其基本参数为窗长。
布莱克曼窗与汉明窗类似，但在频谱主瓣内的旁瓣抑制效果更好。
5. 凯泽窗（Kaiser Window）：凯泽窗是一种可调节主瓣宽度和旁瓣抑制效果的窗函数。
其基本参数为窗长和波纹系数（窗主瓣宽度和旁瓣抑制程度的调节参数）。
6. 理想窗（Rectangular Window）：理想窗也称为锁相窗（Bartlett Window），其基本参数为窗长。
理想窗在频谱边缘有较好的抑制效果，主瓣宽度相对较小。
以上介绍的窗函数只是常见的几种，实际上还有其他许多窗函数可供选择，如三角窗、显微窗、高斯窗等。
选择合适的窗函数需要根据具体的信号特点和实际需求进行选择。
总之，窗函数在信号处理中起到了重要的作用，可以改善频谱分辨率和抑制频谱泄漏，提高信号的频谱质量。
选择合适的窗函数及其参数需要根据实际需求进行综合考虑。
窗函数及其对信号频谱的影响
窗函数及其对信号频谱的影响窗函数是一种在数字信号处理和频谱分析中常用的数学工具，用于对信号进行截断和减小频谱泄漏的影响。
它的主要作用是将一个无限延伸的信号变为有限长度的信号，通过在时域上对信号进行加权操作，以减小信号的边界效应和频谱泄漏。
在频谱分析中，窗函数可以用于对信号进行谱估计、滤波和频谱改善等操作。
窗函数对信号频谱的影响主要体现在两个方面：频谱泄漏和分辨率。
首先，频谱泄漏是指当信号的频率不是完美整数倍的时候，由于信号和窗函数之间的乘积在时域上的周期性，会导致频谱泄漏现象的出现。
这种泄漏会使原本只存在于其中一频率的能量分散到其他频率上，使得谱线变得模糊，丧失了原始信号中的精细结构和局部特征。
频谱泄漏的程度与窗函数的性质有关，不同的窗函数具有不同的泄漏特性。
例如，矩形窗函数具有最大的频谱泄漏，而汉宁窗函数则具有较小的频谱泄漏。
其次，窗函数对信号频谱分辨率的影响也是十分重要的。
分辨率是指信号在频域上的清晰度和能够分辨不同频率成分的能力。
在频谱分析中，较窄的窗函数会使得频率分辨率更高，可以更好地分析信号的细节和频率成分；而较宽的窗函数会导致频率分辨率降低，无法很好地区分信号的细微差异。
这是因为较窄的窗函数在频域上对应较宽的主瓣，较宽的窗函数对应较窄的主瓣。
常见的窗函数中，矩形窗函数具有最宽的主瓣，而汉宁窗函数具有较窄的主瓣。
为了找到在不同应用场景下最合适的窗函数，需要根据信号的特点和要求进行选择。
例如，如果需要精确地测量信号的频率，可以选择具有较小频谱泄漏和较窄主瓣的窗函数，如汉宁窗函数和黑曼窗函数。
而在频谱分析中，为了更好地观察信号的整体特征和频率分布情况，可以选择具有较大频谱泄漏和较宽主瓣的窗函数，如矩形窗函数和三角窗函数。
总之，窗函数是数字信号处理和频谱分析中不可或缺的工具，通过对信号的截断和加权操作，可以减小信号的边界效应和频谱泄漏的影响。
不同的窗函数具有不同的频谱特性，可以根据需要选择合适的窗函数来对信号进行分析和处理，以提高频谱分辨率和准确性。
[整理]窗函数及其对信号频谱的影响
![[整理]窗函数及其对信号频谱的影响](https://img.taocdn.com/s3/m/bd5bc11df68a6529647d27284b73f242336c31e6.png)
实验六窗函数及其对信号频谱的影响一. 实验目的1. 掌握几种典型窗函数的性质、特点，比较几种典型的窗函数对信号频谱的影响。
2. 通过实验认识它们在克服 FFT 频谱分析的能量泄漏和栅栏效应误差中的作用，以便在实际工作中能根据具体情况正确选用窗函数二、实验原理实际应用的窗函数，可分为以下主要类型：1. 幂窗--采用时间变量某种幂次的函数，如矩形、三角形、梯形或其它时间（t）的高次幂；2. 三角函数窗--应用三角函数，即正弦或余弦函数等组合成复合函数，例如汉宁窗、海明窗等；3. 指数窗--采用指数时间函数，如e-st形式，例如高斯窗等。
下面介绍几种常用窗函数的性质和特点。
a) 矩形窗——矩形窗属于时间变量的零次幂窗，函数形式为:相应的窗谱为：矩形窗使用最多，习惯上不加窗就是使信号通过了矩形窗。
这种窗的优点是主瓣比较集中，缺点是旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄漏，甚至出现负谱现象。
b) 汉宁（Hanning）窗——汉宁窗又称升余弦窗，其时域表达式为：相应的窗谱为：由此式可以看出，汉宁窗可以看作是3个矩形时间窗的频谱之和，或者说是 3个 sine（t）型函数之和，而括号中的两项相对于第一个谱窗向左、右各移动了π/T，从而使旁瓣互相抵消，消去高频干扰和漏能。
可以看出，汉宁窗主瓣加宽并降低，旁瓣则显著减小，从减小泄漏观点出发，汉宁窗优于矩形窗．但汉宁窗主瓣加宽，相当于分析带宽加宽，频率分辨力下降。
c)海明（Hamming）窗——海明窗也是余弦窗的一种，又称改进的升余弦窗，其时间函数表达式为：相应的窗谱为：海明窗与汉宁窗都是余弦窗，只是加权系数不同。
海明窗加权的系数能使旁瓣达到更小。
分析表明，海明窗的第一旁瓣衰减为一42dB．海明窗的频谱也是由3个矩形时窗的频谱合成，但其旁瓣衰减速度为20dB／（10oct），这比汉宁窗衰减速度慢。
海明窗与汉宁窗都是很有用的窗函数。
不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。
波谱分析教程第二版课后答案
波谱分析教程第二版课后答案以下为波谱分析教程第二版课后答案：1. 频率分析的目的是什么？答：频率分析的目的是将时间域的信号转换为频率域，以便更好地了解信号的频率特征和频率成分。
2. 请解释傅里叶分析的原理。
答：傅里叶分析的原理是基于傅里叶级数展开定理，将一个周期信号分解为一系列正弦和余弦函数的叠加。
通过将这些正弦和余弦函数的振幅和相位分量计算出来，可以获得信号的频率特征。
3. 如何进行离散傅里叶变换（DFT）？答：离散傅里叶变换可以通过离散化的算法来实现，其中最常用的是快速傅里叶变换（FFT）。
FFT 是一种高效的算法，可以在计算机上快速计算离散信号的傅里叶变换。
4. 请解释功率谱密度（PSD）的概念。
答：功率谱密度是指信号在各个频率上的功率密度。
在频率分析中，我们常常对信号的功率谱密度进行估计，以得到信号在不同频率上的功率分布情况。
5. 讲解窗函数在频谱分析中的应用。
答：窗函数在频谱分析中被用来抑制泄漏效应和减小噪声的影响。
通过加权信号的窗函数，能够在一定程度上改善信号频谱的分辨率和动态范围，提高分析结果的准确性。
6. 为什么需要对振动信号进行频谱分析？答：振动信号的频谱分析可以帮助我们了解振动系统的特性和振动源的特征。
通过分析振动信号的频率成分和频率特征，可以识别并定位异常振动，进行故障诊断和预测维护。
7. 请解释共振频率以及共振现象。
答：共振频率是指在某个特定频率下，振动系统的振幅将达到最大值。
共振现象是指当外部激励频率接近共振频率时，振动系统的响应将显著增强，可能产生过大的振幅甚至导致系统破坏。
8. 如何通过频谱分析判断振动信号的状态？答：通过频谱分析，可以观察到振动信号的主要频率成分和频率特征。
异常振动通常表现为特定频率的峰值或增强，而正常振动通常呈现均匀分布的频谱。
因此，通过比较振动信号的频谱分析结果，可以判断振动信号的状态是否正常。
9. 频谱分析的应用领域有哪些？答：频谱分析在多个领域有广泛的应用，包括工程领域的振动分析与故障诊断、信号处理与通信领域、天文学中的信号探测等。
如何在Matlab中进行信号频谱分析
如何在Matlab中进行信号频谱分析一、引言信号频谱分析是一种重要的信号处理技术，它可以帮助我们理解信号的频率特性和频谱分布。
在Matlab中，有多种方法可以用来进行信号频谱分析，本文将介绍其中几种常用的方法。
二、时域分析1. 快速傅里叶变换（FFT）快速傅里叶变换（FFT）是最常用的频谱分析工具之一。
在Matlab中，可以使用fft函数对信号进行FFT分析。
首先，将信号数据传入fft函数，然后对结果进行处理，得到信号的频谱图。
通过分析频谱图，我们可以了解信号的频率成分和频谱分布。
2. 窗函数窗函数可以帮助我们减小信号分析过程中的泄漏效应。
在Matlab中，可以使用hamming、hanning等函数生成窗函数。
通过将窗函数乘以信号数据，可以减小频谱中的泄漏效应，得到更准确的频谱图。
三、频域分析1. 功率谱密度（PSD）估计功率谱密度（PSD）估计是一种常见的频域分析方法，用来估计信号在不同频率上的功率分布。
在Matlab中，可以使用pwelch函数进行PSD估计。
pwelch函数需要输入信号数据和采样频率，然后输出信号的功率谱密度图。
2. 自相关函数自相关函数可以帮助我们了解信号的周期性。
在Matlab中，可以使用xcorr函数计算信号的自相关函数。
xcorr函数需要输入信号数据，然后输出信号的自相关函数图。
四、频谱图绘制与分析在进行信号频谱分析后，我们需要将分析结果进行可视化。
在Matlab中，可以使用plot函数绘制频谱图。
通过观察频谱图，我们可以进一步分析信号的频率成分和频谱特性。
可以注意以下几点：1. 频谱图的横轴表示频率，纵轴表示幅度。
通过观察频谱图的峰值位置和幅度大小，可以了解信号中频率成分的分布情况。
2. 根据信号的特点，选择合适的分析方法和参数。
不同的信号可能需要采用不同的分析方法和参数，才能得到准确的频谱分布。
五、实例分析为了更好地理解如何在Matlab中进行信号频谱分析，以下是一个简单的实例分析。
kaiser函数用法
kaiser函数用法一、什么是kaiser函数Kaiser函数是一种用于数字信号处理中的窗函数，它被广泛应用于信号谱分析、滤波器设计、傅里叶变换等领域。
由于Kaiser函数具有较好的频谱特性和抑制副瓣的能力，因此在实际应用中得到了广泛的使用。
二、Kaiser函数的数学表达式Kaiser函数的数学表达式如下所示：w(n)=I0(β√1−(nN)2)I0(β)其中，w(n)表示n时刻处的Kaiser窗函数值，I0表示零阶修正的第一类贝塞尔函数，N表示窗函数的长度，β表示Kaiser窗函数的形状参数。
三、Kaiser函数的参数解释1.窗函数的长度N：表示Kaiser窗函数的采样点个数，通常取偶数。
2.Kaiser窗函数的形状参数β：影响Kaiser窗函数频域特性的重要参数，决定了主瓣宽度和副瓣抑制能力。
β的取值范围一般是0~10之间，其中0表示矩形窗，10表示理想的低通滤波器。
四、Kaiser函数的特性Kaiser函数具有以下几个特性：1.主瓣宽度可调：通过调整Kaiser窗函数的形状参数β，可以控制主瓣的宽度。
当β增大时，主瓣会变得更宽，相应地副瓣抑制能力也会增强。
2.副瓣抑制能力强：Kaiser函数在频域上具有较好的抑制副瓣的能力，可以在不损失频域分辨率的情况下实现有效的滤波。
3.相位失真较小：Kaiser函数对信号的相位响应变化较小，可以有效地维持信号的相位特性。
4.窗函数衰减较慢：相比于其他窗函数，Kaiser函数的衰减速度较慢，能够较好地保留信号的频率分量。
五、Kaiser函数的应用Kaiser函数在信号处理领域具有广泛的应用，其中包括以下几个方面：1. 信号谱分析Kaiser函数可以用于信号的频谱分析，通过选择合适的形状参数β，可以实现对不同频率成分的有效分析。
2. 滤波器设计Kaiser函数可以用于滤波器的设计，特别是需要灵活调节主瓣宽度和副瓣抑制能力的情况。
通过选择合适的形状参数β，可以设计出具有良好频率响应的滤波器。
实验三用FFT对信号作频谱分析_实验报告
实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。
二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。
其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。
傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。
在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。
傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。
在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。
FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。
频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。
三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。
实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。
四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。
傅里叶变换窗函数,泄露,分辨率
傅里叶变换窗函数，泄露，分辨率用窗函数分析信号，相当于将一个待分析信号x1通过一个传输函数为窗函数傅里叶变换的滤波器得到输出信号或分析信号y1(其实滤波器系数即窗函数的时域信号值).信号分析有不同的目的。
一是分辩出原来(周期)信号x1的频率，此时要求频率分辨率高；二是以下红色部分摘自，感谢作者分享。
窗函数的选取是频率分辨率与频率泄露的折衷。
(频率泄露少的含义是旁瓣能量小，即旁瓣波峰低，衰减速度快)降低旁瓣能量的代价是增加主瓣的宽度，从而降低了分辨率。
窗函数具有主瓣和旁瓣.主瓣窄，频率分辨率高，主瓣宽，通带与阻带之间的过渡带宽；旁瓣波峰高，衰减速度慢，频谱泄露大，使得滤波器通带和阻带里的波动增大，影响输出信号的频率分析精度。
FFT算法引进了栅栏效应，截断引进了频率泄露。
每种窗函数有其自身的特性,不同的窗函数适用于不同的应用。
要选择正确的窗函数,必须先估计信号的频谱成份。
如若信号中有许多远离被测频率的强干扰频率分量,应选择旁瓣衰减速度较快的窗函数(强干扰意味着信号强，旁瓣一定要衰减快，使得强干扰处的频率乘以衰减后的旁瓣依然是一个很小的值，而第一个旁瓣值大不大都没关系)；如果强干扰频率分量紧邻被测频率时,应选择旁瓣峰值较小的窗函数(同理，要使得乘积小，必须使得主瓣临近的旁瓣小)；如果被测信号含有两个或两个以上的频率成份,应选用主瓣很窄的窗函数；如果是单一频率信号,且要求幅度精度较高,则推荐用宽主瓣的窗函数(此时主要是为了抵消fft算法带来的栅栏效应，比较宽的主瓣能使得fft在频域采样时采的更准确，因为此时主瓣很宽平，主瓣顶部可以看做不变)。
对频带较宽或含有多个频率成份的信号则采用连续采样。
绝大多数应用采用汉宁(Hanning)窗即可得到满意的结果,因为它具有较好的频率分辨率和抑制频谱泄漏的能力。
对频谱的理解：用不同的频率成分表示时域信号。
采样时一般采不到整数倍的周期数，这会使得需要更多的频率成分来表示这个截取的信号。
fft 常见的窗函数的恢复系数
一、概述在信号处理中，傅立叶变换广泛应用于分析和处理信号。
在进行傅立叶变换时，常常会使用窗函数对信号进行加窗处理，以满足有限长度信号对频谱分析的需求。
窗函数的选择在一定程度上会影响频谱分析的准确性和分辨率，因此窗函数的性能评价变得尤为重要。
其中，恢复系数是评价窗函数性能的一个重要指标，本文将针对fft常见的窗函数的恢复系数展开讨论。
二、窗函数的定义和作用窗函数是一种用于限制有限长信号的频谱能量集中的信号加权技术。
它的作用是在时域上将无限长信号截断为有限长信号，以便进行离散傅立叶变换分析。
常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等，它们在频域上具有不同的主瓣宽度和副瓣衰减特性。
三、恢复系数的定义恢复系数是窗函数在频域上幅度谱的峰值与信号本身幅度谱的峰值之比。
恢复系数的大小反映了窗函数对信号频谱分析的影响程度，通常情况下，恢复系数越大表示窗函数对频谱的影响越小，分辨率越高。
四、常见窗函数的恢复系数分析1. 矩形窗矩形窗函数是最简单的窗函数，其在时域上对信号进行截断，对应于频域上的无窗加窗操作。
矩形窗的恢复系数接近1，表示其对频谱几乎没有影响，但在频谱主瓣宽度和副瓣衰减方面表现较差。
2. 汉宁窗汉宁窗在时域上具有逐渐减小的边界，对应于频域上副瓣衰减得更快的特性。
其恢复系数略小于1，表示在频域上对信号的影响较小，且在主瓣宽度和副瓣衰减方面表现较好。
3. 汉明窗汉明窗在时域上具有更快的边界变化，对应于频域上更快的副瓣衰减特性。
其恢复系数较小，比汉宁窗更接近1，表示对频谱的影响更小，主瓣宽度和副瓣衰减表现更好。
4. 布莱克曼窗布莱克曼窗是一种频谱主瓣宽度最小的窗函数，其恢复系数接近1，表现出对频谱的影响极小，主瓣宽度和副瓣衰减方面均表现出色。
五、常见窗函数的选择在实际应用中，窗函数的选择应考虑信号的特性和对频谱分析的要求。
如果需要较高的频谱分辨率，则应选择主瓣宽度较小的窗函数，如布莱克曼窗；如果需要更快的副瓣衰减特性，则可选择汉明窗或汉宁窗；而若对频谱分析要求不高，则可以考虑采用矩形窗进行信号加窗。
汉宁窗函数
汉宁窗函数
汉宁窗函数是一种常用的数字信号处理方法，它可以用于信号的频谱分析和滤波等方面。
汉宁窗函数的主要作用是减小信号在频域上的泄漏，从而提高信号的频谱分析精度。
汉宁窗函数的定义是一个以余弦函数为基础的加权函数，它的形式为：
w(n) = 0.5 - 0.5 * cos(2πn/N)
其中，n表示序列中的样本点，N表示序列的长度。
汉宁窗函数的特点是在序列的两端有较小的值，中间有较大的值，这种形状可以减小信号在频域上的泄漏。
汉宁窗函数的应用非常广泛，它可以用于信号的频谱分析、滤波、谱估计等方面。
在信号的频谱分析中，汉宁窗函数可以减小信号在频域上的泄漏，从而提高信号的频谱分析精度。
在滤波方面，汉宁窗函数可以用于设计数字滤波器，从而实现对信号的滤波处理。
在谱估计方面，汉宁窗函数可以用于估计信号的功率谱密度，从而实现对信号的频谱分析。
汉宁窗函数的优点是简单易用，计算量小，对信号的频谱分析精度高。
但是，汉宁窗函数也存在一些缺点，比如窗口长度的选择会影响信号的频谱分析精度，窗口长度过长会导致频率分辨率降低，窗
口长度过短会导致频率分辨率提高但是频谱分析精度降低。
在实际应用中，汉宁窗函数通常与其他窗函数结合使用，比如汉明窗函数、布莱克曼窗函数等。
这些窗函数的选择取决于信号的特点和应用的需求。
汉宁窗函数是一种常用的数字信号处理方法，它可以用于信号的频谱分析和滤波等方面。
汉宁窗函数的优点是简单易用，计算量小，对信号的频谱分析精度高。
在实际应用中，汉宁窗函数通常与其他窗函数结合使用，以满足不同的应用需求。
