腰轮流量计

腰轮罗茨流量计常见的故障分析

腰轮罗茨流量计常见的故障分析前言腰轮罗茨流量计是一种常见的液体和气体流量测量仪表，通常用于工业上流量测量。

但是在长时间运行过程中，腰轮罗茨流量计也可能会出现各种各样的故障。

本文将对腰轮罗茨流量计常见的故障进行分析，并提供相应的解决方法，以便读者更好地了解和维护这种仪表。

故障一：读数不准出现读数不准的情况，可能是由于以下原因导致：•泄漏：在腰轮罗茨流量计管路中出现泄漏，可能会影响仪表的正常读数。

解决方法是检查管道连接处是否密封，如有泄漏应及时修补。

•积聚污物：在腰轮罗茨流量计内部有积聚物质的情况，有可能会影响读数准确性。

解决方法是对仪表进行定期清洗，确保内部无杂物。

•零点漂移：在长期使用过程中，腰轮罗茨流量计的零点可能会发生漂移，导致读数不准。

解决方法是进行标定或更换传感器。

故障二：液体流量指示波动在液体流量测量中，腰轮罗茨流量计可能会出现流量指示波动的情况，可能是由以下原因导致：•流体粘度不一：在流体温度变化较大时，粘度不一可能会导致流量指示波动。

解决方法是稳定温度，控制流体温度。

•流体压力不稳：流体压力波动也可能是导致指示波动的原因之一。

解决方法是增加仪表前后的减压阀、节流阀等措施，稳定流体压力。

•流体气泡：液体中的气泡可能会造成流量指示波动。

解决方法是在管道中增加泄气阀、减震器等措施，将流体中的气泡完全排出。

故障三：气体流量指示不稳在气体流量测量中，腰轮罗茨流量计可能会出现流量指示不稳的情况，主要是由以下原因导致：•温度不一：气体温度变化可能会引起流量指示波动。

解决方法是控制气体温度，稳定温度。

•压力不稳：气体中的压力不稳可能会导致流量指示波动。

解决方法是增加仪表前后的减压阀、节流阀等措施，稳定气体压力。

•湍流：在管道中出现湍流，可能会导致气体流量波动。

解决方法是在管道前部增加稳压器，稳定气体流量。

故障四：校准参数错误测量仪表在正常使用过程中可能会出现校准参数错误的情况，主要原因如下：•误操作：错误使用校准程序，可能会导致校准参数错误。

气体腰轮流量计工作原理

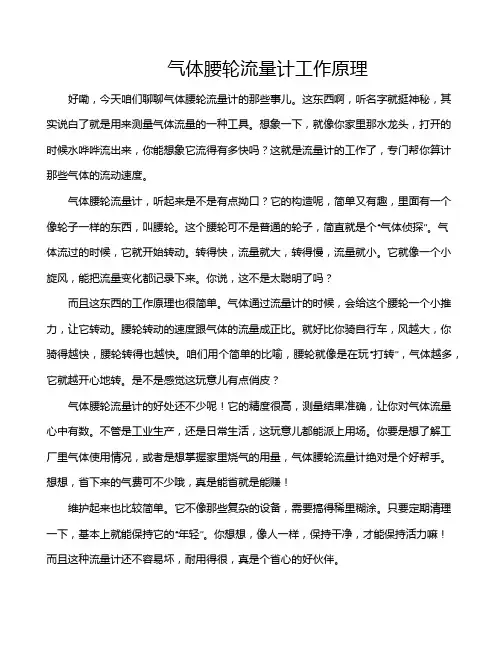

气体腰轮流量计工作原理好嘞，今天咱们聊聊气体腰轮流量计的那些事儿。

这东西啊，听名字就挺神秘，其实说白了就是用来测量气体流量的一种工具。

想象一下，就像你家里那水龙头，打开的时候水哗哗流出来，你能想象它流得有多快吗？这就是流量计的工作了，专门帮你算计那些气体的流动速度。

气体腰轮流量计，听起来是不是有点拗口？它的构造呢，简单又有趣，里面有一个像轮子一样的东西，叫腰轮。

这个腰轮可不是普通的轮子，简直就是个“气体侦探”。

气体流过的时候，它就开始转动。

转得快，流量就大，转得慢，流量就小。

它就像一个小旋风，能把流量变化都记录下来。

你说，这不是太聪明了吗？而且这东西的工作原理也很简单。

气体通过流量计的时候，会给这个腰轮一个小推力，让它转动。

腰轮转动的速度跟气体的流量成正比。

就好比你骑自行车，风越大，你骑得越快，腰轮转得也越快。

咱们用个简单的比喻，腰轮就像是在玩“打转”，气体越多，它就越开心地转。

是不是感觉这玩意儿有点俏皮？气体腰轮流量计的好处还不少呢！它的精度很高，测量结果准确，让你对气体流量心中有数。

不管是工业生产，还是日常生活，这玩意儿都能派上用场。

你要是想了解工厂里气体使用情况，或者是想掌握家里烧气的用量，气体腰轮流量计绝对是个好帮手。

想想，省下来的气费可不少哦，真是能省就是能赚！维护起来也比较简单。

它不像那些复杂的设备，需要搞得稀里糊涂。

只要定期清理一下，基本上就能保持它的“年轻”。

你想想，像人一样，保持干净，才能保持活力嘛！而且这种流量计还不容易坏，耐用得很，真是个省心的好伙伴。

使用气体腰轮流量计的时候，最好还是要注意点。

虽然它很聪明，但也不能太过分。

比如说，气体的性质要稳定，别让它遇到大风大浪的情况。

这就像人一样，心情好、环境佳，才能发挥出最好的水平。

要是气体成分变化大，流量计就可能给你捣乱，导致测量不准。

可别到时候后悔哦，早知道就不该让它受累了。

气体腰轮流量计就像是现代工业的小助手，默默无闻地为咱们的生活提供便利。

气体涡轮流量计和气体腰轮流量计的区别

气体涡轮流量计和气体腰轮流量计的区别气体涡轮流量计与气体腰轮流量计的流量传感器的测量原理和结构有明显的不同，其计量的准确性都受叶轮（腰轮）、轴承的摩擦阻力矩、气体通过时产生的流动阻力矩和其它阻力矩影响。

1、气体涡轮流量计原理与结构
气体涡轮流量计是一种速度式流量计，安装使用时必须有足够长度的前后直管段。

测量原理为利用流体中的叶轮的旋转速度与流体速度成正比的数学关系，通过测量叶轮的转速来反映流量的大小，是目前流量仪表中成熟的高准确度的计量仪表。

主要包括内置整流器、涡轮叶片、传动机构、磁耦合传动机构、计数器等零部件，根据实际需要可选配低频脉冲、A1S高频脉冲发生器、A1R高频脉冲发生器等附加装置。

2、气体腰轮流量计原理与结构
气体腰轮流量计是一种容积式流量计，具有准确度高、量程比宽、高可靠性等特点，安装时对前后直管段要求不高。

测量原理为由一对“∞”字形转子即腰轮同步旋转，形成计量室，腰轮的转数与通过仪表的气体体积量成正比，腰轮旋转的圈数反映了气体通过的总量。

其结构组成主要包括腰轮转子、同步齿轮、永久润滑轴承、齿轮、磁耦合传动机构、计数器等零部件，根据实际需要可选配高频脉冲发生器等附加装置。

立式腰轮流量计的结构特点与原理是怎样的

立式腰轮流量计的结构特点与原理是怎样的流量计是工业现场中使用最广泛的仪表之一，其中腰轮流量计又是其中的一种常见类型。

腰轮流量计是利用液体通过两个相隔很近的直径不同的圆环之间的空间，产生的压差来测量流量大小的。

在这篇文章中，我们将介绍立式腰轮流量计的结构特点和原理。

立式腰轮流量计的结构特点立式腰轮流量计由管道、测量腰轮、流量累积器、放大器及信号处理电路等构成，它的主要特点如下：1.测量腰轮：立式腰轮流量计的测量腰轮的形状是类似于腰带的，因此得名。

腰轮的材料通常为铝合金，在内侧开有一定量的螺纹，方便安装。

测量腰轮的面积和形状是立式腰轮流量计的关键，同时腰轮的面积与流量计的精度密切相关。

2.流体流过的管道：立式腰轮流量计的管道是直径较小的钢质管道，它位于测量腰轮上端和下端。

因为管道中流体的流动速度与腰轮上、下的流速有显著的差异，所以会在各个测点形成测量点，可以选取三个或四个不同位置的测量点进行测量。

3.流量累积器：为了保证流量的精度，流量累积器通常配有微处理器，用于处理流量信号，提高测量精度和稳定性。

累积器应用广泛，可适用于不同性质的流体、多种量程和不同的输出方式。

4.放大器：立式腰轮流量计还配备了放大器，它主要是将传感器输出的微弱信号变成相应的电压和电流信号，以便一个指示仪表、PLC等其他的后续设备读取和使用。

立式腰轮流量计的原理顾名思义，立式腰轮流量计是建立在腰轮原理之上的。

其基本原理如下：当液体通过流量计的管道时，由于流动轨迹的弯曲，流体绕过测量腰轮，从而形成一个涡流被测流速大小与测量腰轮有关，因为涡流在腰轮上形成的旋涡也将引起腰轮的旋转运动。

测量腰轮旋转的角速度，将腰轮旋转角速度转换为与流速成比例的电信号，然后将信号放大，便可以得到流量变化的信号。

立式腰轮流量计具有结构紧凑、制造精度高、读数直观、体积小，适用于小流量测量等特点。

但是，由于其内部结构复杂，造价相对昂贵，因此在实际运用中需要根据不同的流量需要选择合适的流量计型号。

腰轮罗茨流量计的功能特点以及工作原理介绍

腰轮罗茨流量计的功能特点以及工作原理介绍流量计是工业生产中重要的计量设备之一，它可以对工艺流程中的流体进行高精度测量，提高生产效率和产品质量。

腰轮罗茨流量计（Wafer Roots flow meter）是一种用于测量高粘度液体的流量计，本文将为您介绍该设备的功能特点以及工作原理。

功能特点1.高精度：腰轮罗茨流量计的测量误差小，可达到0.3%以内，同时具有良好的稳定性和重复性。

2.安装方便：该流量计采用蒸汽孔连接方式，体积小，重量轻，易于安装和维护。

3.工作范围广：腰轮罗茨流量计可用于测量高粘度液体，在工作温度和压力范围内，粘度从0.3 mPa.s至100,000 mPa.s不等，广泛应用于石油化工、医药、食品、涂料等行业。

4.高流量容量：腰轮罗茨流量计具有较高的流量容量，在安装空间有限的情况下，可实现较高的流量测量。

5.可靠性高：该流量计的结构紧凑，使用寿命长，同时具备耐腐蚀、抗损耗等特点，因此在化工行业得到广泛应用，并获得用户的高度评价。

工作原理腰轮罗茨流量计的工作原理基于罗茨齿轮泵的拟合方式。

罗茨齿轮泵是由两个相互啮合的六叶行星式齿轮组成，当转速不同的两个齿轮啮合时，形成多个密封体积，每个体积由较小齿轮的两个齿和较大齿轮的一齿组成，在齿轮啮合区域内，随着齿轮转动，体积逐渐变小，压力逐渐升高，进而输送介质。

而腰轮罗茨流量计是根据罗茨齿轮泵的这一原理，通过在体积输出端和体积输入端分别焊接一个带有齿轮的转子，再将两个转子轴承支撑在支架上，形成转子啮合体系。

介质流经转子啮合体系时，由于齿轮的体积输出端和体积输入端的不同，会产生一定的压降，从而使转子发生旋转，输出方向生成了一定的转动惯量，以输出体积的增加量为单位，通过积分运算，就可以实现液体的流量测量。

总之，腰轮罗茨流量计适用于粘度较高的液体测量，其准确度高、使用寿命长、维护简便、成本低，已成为化工行业中不可或缺的技术装备。

腰轮流量计说明书.doc

■1概述腰轮流量计是用于对管道中流量进行连续或间歇测量的高精度计量仪表。

它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。

腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。

可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。

广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确测量。

■ 2.工作原理当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转。

同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。

随着腰轮的转动，液体经由计量室被不断排出流量计。

每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。

在计数器机构中安装发信器即成了带发信器的腰轮流量计。

与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。

使用说明另见显示仪表分类说明书。

■2. works■ 4.性能和压力损失曲线■ 5.技术参数①公称压力（MPa）:0.6、1.0、1.6、2.5、4.0②工作温度：（℃）：-10~60③精度等级：0.5、0.2④流量范围：（m3■ 6. 外形及安装尺寸（1）铸铁型腰轮流量计外形尺寸■ 7.腰轮流量计的安装使用（1）流量计前应安装过滤器，两者表体上箭头指向与流动方向一致（2）当被测液体含有气体时，流量计前应安装气体分离器（3）不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。

（4）流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。

（5）节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。

(6) 严禁使用扫线蒸汽通过流量计（7）在连续使用部门，流量计需加旁通管道（8）流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计（9）严禁用水校验铸铁、铸钢材质组成的流量计（10）流量计在使用时流量大小不得超过技术要求。

气体腰轮流量计-全球百科

气体腰轮流量计-全球百科
1、概述
天然气作为一种清洁、低排放的高效能源，已在国内大规模地发展，与之相关的天然气流量计也在各行各业中得到广泛应用。

气体腰轮流量计在整个过程中，主要用于内部计量和贸易计量，因此显得特别重要，在整个生命周期中，目前工商业的天然气流量计基本采用机械计数+电子显示或纯电子显示，由温度和压力参与补偿，转化为标准状态下的总量进行最终的贸易结算。

气体腰轮流量计一般由基表、压力传感器、温度传感器、流量传感器和积算器组成。

计量管理是企业经营管理的基础工作之一，是提高企业经济效益的重要手段，而气体腰轮流量计是天然气企业计量管理的核心业务。

体积修正仪作为流量计的重要组成部分，其运行情况对流量计计量准确性至关重要。

图1是一款气体腰轮流量计的整体外观图。

2、气体腰轮流量计的原理
气体腰轮流量计一般由一次仪表和燃气体积修正仪组成。

其中，一次仪表就是指流量计的机械流量计部分。

一次仪表需要通过流量传感器将机械信号转化为电信号，输入给积算器。

流量计中的压力传感器和温度传感器采集流量计管道中的压力和温度。

流量传感器将一次仪表测得的体积流量转化为流量，通过线路将压力、温度和流量传输给积算器换算，最终转化为标况总量用于贸易计量。

体积修正仪是指积算器和温度传感器或由积算器、温度传感器和压力
传感器组成，根据气体腰轮流量计测得的体积流量、燃气温度、压力和由气体组分相关的压缩因子转换系数等参数进行计算，将测量条件下的体积转换成基准条件下的体积，并进行积算、存储和显示的装置。

腰轮流量计1.概述腰轮流量计又称罗茨流量计，是容积式流量仪表，用于测量流经管道中的流体体积。

计量精度为0.2级、0.5级，是流量仪表中精确度最高的一种计量仪表，目前已有0.1级的高精度腰轮流量计面世，已开始进入市场。

腰轮流量计由于测量介质的不同分为气体腰轮流量计和液体腰轮流量计。

液体腰轮流量计占有较大的比重，通常所称的腰轮流量计大多是指液体腰轮流量计这一类。

由于腰轮流量计的高精度性能，已日益成为油品用户最主要的计量仪表之一。

特别是原油计量，腰轮流量计是最佳的首选品之一。

最近食品和化工行业也开始使用腰轮流量计.腰轮流量计，利用机械测量元件——腰轮转子，将流体连续不断地分割成单个的流体体积，根据计量室逐次重复地充满和排放该体积的次数来测量流体体的总量，通过与转子轴相连的传动机构、精度调整机构将旋转次数传递到计数器，计数器可现场指示流体的总量；也可根据需要将旋转次数变成电脉冲信号，远传给显示仪表或计算机，实现远距离流量计算功能。

近年来随着计算机技术的飞跃发展，市场已出现将微机技术应用于腰轮流量计的尝试，它充分利用单片机强大的计算功能和高速运算速度，将原机械表头部分的减速传动机构,精度调整机构，机械计数器，光电脉冲发讯器，四部分简化成一体型电子表头，用LCD液晶显示的方式显示出累积流量和瞬时流量，采用电子表头不仅结构简单，而且可对腰轮流量计的非线性进行修正，进而可提高其计量精度。

2.主要特点和技术指标2.1主要特点a.精确度高。

腰轮流量计是用两个（或四个）摆线型腰轮与壳体形成计量室进行流量测量的容积式流量计。

精确的间隙，先进的生产工艺，保证了极高的计量精确度，基本误差极限不仅可达±0.2％，必要时还可达到±0.1％以内。

b.无接触旋转，重复性好。

摆线型腰轮运转时互相不接触，避免互相磨损；即使更换轴承和其它零件，亦不会改变腰轮间的间隙值，从而保证了流量计有良好的重复性。

c.振动和噪音小。

腰轮罗茨流量计的相关参数

腰轮罗茨流量计的相关参数腰轮罗茨流量计是一种常用的流量计，可以用于测量气体或液体在管道中的流量。

在使用腰轮罗茨流量计时，需要了解一些相关参数，以确保测量结果的准确性。

测量范围腰轮罗茨流量计的测量范围是指它能够测量的流量范围，通常以标称流量来表示。

标称流量是指在标准状态下，流量计能够稳定测量的最大流量值。

例如，标称流量为100 m3/h的腰轮罗茨流量计，表示在标准状态下，其能够稳定地测量100 m3/h以下的流量。

精度等级精度等级是腰轮罗茨流量计的另一个重要参数。

精度等级反映流量计的测量准确度，通常用一个百分比数值来表示。

例如，一个精度等级为1%的流量计，在测量100 m3/h的流量时，其最大误差为1 m3/h。

接口尺寸接口尺寸也是腰轮罗茨流量计的重要参数之一。

它指的是流量计与管道连接的接口尺寸。

接口尺寸的大小对于流量计的使用非常重要，因为尺寸不当会导致流量计无法正常运行或测量误差增大。

测量介质腰轮罗茨流量计的测量介质包括气体和液体。

在测量介质时，需要考虑介质的物理和化学性质，以及对流量计的影响。

例如，在测量液体时，流体黏度、密度、温度等参数都会影响测量结果，因此需要进行针对性的校准或修正。

安装位置腰轮罗茨流量计的安装位置也是影响测量准确度的重要因素之一。

在实际应用中，应尽可能选择平直且无扰流的管道段进行安装，避免出现气泡、液面不平等等现象，以确保测量结果的准确性和稳定性。

温度和压力温度和压力是腰轮罗茨流量计的基本参数之一。

在测量过程中，温度和压力变化会对测量结果产生影响。

因此需要根据实际应用情况选择合适的温度和压力传感器或采集装置，及时记录温度和压力变化值，以便对测量结果进行修正或校准。

总结腰轮罗茨流量计是一种可靠、高精度的流量计，广泛应用于化工、石化、炼油、食品等行业。

在使用流量计时，需要了解其相关参数，以确保测量结果的准确性。

测量范围、精度等级、接口尺寸、测量介质、安装位置、温度和压力都是需要考虑的因素。

腰轮流量计的工作原理及检定方法

腰轮流量计的工作原理及检定方法1、工作原理腰轮流量计属于一种容积式流量计，油库常用的腰轮流量计有LL-80等型号，主要由计量腔体、腰轮、驱动齿轮、计数器等组成。

其中腰轮一般组合成对，并紧密咬合在一起，因腰轮横切面似“８”字，而被广泛称为腰轮流量计。

腰轮安装在流量计壳体内，与壳体间的空隙形成一个计量腔体，而腰轮通过联动轴与表盘指针相连，当油料通过流量计时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转，在腰轮轴上驱动齿轮的带动下，使两个腰轮相互啮合和联动，将油料连续不断地向前推进。

随着腰轮的旋转，油料从计量腔体不断排出（如图１），通过单次排出的体积和转动次数即可得出流出的油料体积。

由于腰轮转速较快，需通过密封联轴器、减速机构、调差齿轮，将旋转次数减速后传递到计数器，计数器可显示腰轮流量计的单次流量和累计流量。

2、检定方法腰轮流量计的检定方法通常有离线检定和在线检定两种。

因为离线检定需要拆解流量计送检，与流量计的实际工况有差异，所以部队油库常采用在线检定。

腰轮流量计在线检定是依据《JJG667-2010液体容积式流量计检定规程》，采用容积比较法检定：通过比较流经流量计的油料示数值与标准金属罐的油料容量，确定流量计输出的实际误差。

具体操作步骤为：在规定的测量环境条件下，将计量检定车停放至发油亭平地，保持标准金属罐水平并静电接地，将发油鹤管插人标准金属罐（一般为1000Ｌ），再将流量计示数归零，检查管路流程是否畅通，等待检定（如图２）。

关闭标准金属罐放空阀，关闭鹤管放气阀，开启管路中闸阀，若工艺设计上不能自流发油，还需启动油泵，向标准金属罐中注人油料，直至能够在标准金属罐颈部玻璃管中观察到液面，停止注油，打开鹤管放气阀，至少静置5min，直至液面不再升高，从标准金属罐中提出鹤管，读取液面高度，计算出标准金属罐内的油料体积，与流量计示数值进行比较，计算出流量计的体积相对误差。

腰轮流量计工作原理

腰轮流量计工作原理
腰轮流量计是一种用来测量流体流量的仪器，它通过测量流体通过腰轮时产生的旋转力矩来确定流量大小。

腰轮流量计工作原理主要涉及到流体力学和电磁感应两个方面。

根据流体力学原理，当流体通过腰轮流量计时，会对腰轮产生作用力。

这是因为流体在通过腰轮时会改变其流速和流向，从而产生了一个与流速和流向有关的动压力。

当流体通过腰轮时，这个动压力会使腰轮受到一个力矩，从而引起其旋转。

因此，通过测量腰轮的旋转角度或转速，就可以间接地得到流体流量的大小。

腰轮流量计还利用了电磁感应原理。

在腰轮流量计中，通常会放置一个或多个线圈，用来感应腰轮的旋转。

当腰轮旋转时，线圈中会产生一个变化的磁场。

根据电磁感应原理，当磁场发生变化时，会在线圈中产生感应电动势。

通过测量感应电动势的大小，就可以得到腰轮的旋转角度或转速，进而得到流体流量的大小。

腰轮流量计的工作原理主要包括流体力学和电磁感应两个方面。

通过测量腰轮的旋转角度或转速，再结合相关的计算方法，就可以确定流体流量的大小。

腰轮流量计的优点是结构简单、测量范围广、精度高，被广泛应用于各个领域，如化工、石油、水利等。

当然，腰轮流量计也有一些局限性，如对流体粘度、温度和压力的依赖性较强，需要进行一定的修正和校准。

腰轮流量计是一种通过测量腰轮的旋转角度或转速，间接确定流体流量的仪器。

它的工作原理涉及到流体力学和电磁感应两个方面。

通过结合这两个原理，腰轮流量计可以准确地测量流体的流量，具有广泛的应用领域和较高的测量精度。

腰轮流量计的工作原理

腰轮流量计的工作原理
腰轮流量计是一种应用广泛的流量测量设备，其工作原理是通过腰轮旋转产生的旋转惯量来测量流体的质量流量。

以下是腰轮流量计的详细工作原理：
1.流体进入流量计
当流体进入腰轮流量计时，它会通过管道流经腰轮装置。

腰轮装置包括一个腰轮和一个腰轮传感器，腰轮是一个固定在流体管道上的圆柱形件，直径与管径相同，腰轮是由轮轴和若干个叶片组成的，通常叶片数为6-16。

2.腰轮开始旋转
流体进入腰轮后，产生的流体动力会推动腰轮旋转，旋转速度与流体质量流量成正比，因此腰轮旋转速度可以用来测量流量大小。

3.传感器检测腰轮旋转速度
腰轮轴上安装有一个磁铁，当腰轮旋转时，磁铁会通过腰轮传感器，产生磁场。

腰轮传感器会检测到磁场的变化，并将其转换为电信号。

4.转换成流量
腰轮传感器产生的电信号会被转换为流量信号，显示在显示器上。

显示器通常显示的单位是立方米每小时（m3/h），但是也可以显示其他的流量单位。

总结
综上所述，腰轮流量计的工作原理是通过测量流体质量流量产生的腰轮旋转速度来计算流量大小。

主要的工作流程包括流体进入流量计、腰轮开始旋转、传感器检测腰轮旋转速度和将信号转换为流量。

腰轮流量计应用广泛，特别是在石油化工、食品制造和电力等行业中。

腰轮流量计工作原理

腰轮流量计工作原理
腰轮流量计是一种常用于测量液体流量的仪器，它通过测量流体通过腰轮时的旋转来确定流量大小。

腰轮流量计主要由腰轮、传感器、显示仪表和转换器等部分组成，其工作原理如下：
1. 流体进入流量计后，首先经过腰轮部分。

腰轮是流量计的核心部件，它通常由金属或塑料制成，具有多个叶片。

当流体通过腰轮时，叶片会受到流体的作用而转动。

2. 传感器通过检测腰轮的旋转来获取流体流速的信息。

传感器通常采用霍尔元件或光电传感器等技术，能够准确地感知腰轮的转动情况，并将其转化为电信号输出。

3. 电信号经过转换器处理后，会被送至显示仪表进行显示。

显示仪表通常采用数字显示或指针式显示，能够直观地展示流体的流量大小。

腰轮流量计的工作原理简单清晰，通过测量腰轮的旋转来确定流体的流量。

其优点在于结构简单、准确度高、适用范围广，可以广泛应用于化工、石油、冶金、电力等领域的流体测量。

同时，腰轮流量计还具有抗振动、抗干扰能力强的特点，能够适应恶劣的工作环境。

需要注意的是，腰轮流量计在使用过程中需要注意流体的温度、压力等因素对测量的影响，以保证测量结果的准确性。

此外，定期对腰轮流量计进行维护保养和校准也是非常重要的，可以有效延长其使用寿命，保证测量的准确性。

总的来说，腰轮流量计通过测量腰轮的旋转来确定流体的流量大小，工作原理简单清晰，准确度高，适用范围广泛。

在实际应用中，用户需要根据具体的工况和要求选择合适的腰轮流量计，并严格按照要求进行安装、使用和维护，以保证其测量的准确性和稳定性。

图析腰轮流量计的工作原理

《流量计技术及应用》
1
图析腰轮流量计的工作原理
腰轮流量计又叫罗茨流量计。

其结构特征为：在流量计的壳体内有一对可以相切旋转的腰轮，腰轮的外轮边和流量计壳体的内壁面形成一定容积的“斗”空间。

我们称为“计量室”。

腰轮流量计的工作原理可以从图中显示的过程来分析。

（1）当流体通过流量计时，在流量计进、出口形成压差。

在流体压差的作用下两腰轮将按相反方向旋转。

（2）从图1至图8可以看到，右侧腰轮为主动轮，左侧腰轮不产生旋转力为从动轮。

右侧腰轮和壳体形成一封闭的计量室，该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。

（3）右侧腰轮带动左侧腰轮旋转到图8所示位置时，由于惯性作用，右侧腰轮继续向左旋转，将右侧计量室中的流体排向流量计出口。

（4）转到图9所示位置时，左侧腰轮在流体压差作用下成为主动轮，此时右侧腰轮变成从动轮。

（5）从图9至图14，左侧腰轮和壳体形成一封闭的计量室，该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。

（6）左侧腰轮带动右侧腰轮旋转到图14所示位置时，由于惯性作用，左侧腰轮继续向右旋转，将左侧计量室中的流体排向流量计出口。

周而复始重复以上过程，就可以计量流过流体的体积。

请关注微信公众号：《流量计技术及应用》。

腰轮罗茨流量计的功能特点以及工作原理介绍

腰轮罗茨流量计的功能特点以及工作原理介绍引言腰轮罗茨流量计是一种用于测量流体流量的仪器。

它是由一对齿轮，即腰轮和罗茨齿轮组成的。

它在不同行业中广泛使用，如石油，化工，食品和饮料等领域。

在这篇文章中，我们将探讨腰轮罗茨流量计的功能特点和工作原理。

腰轮罗茨流量计的功能特点1. 高精度腰轮罗茨流量计具有高精度的特点。

它的测量误差通常小于1%。

这对于需要高精度流量测量的工业应用来说是非常重要的。

2. 范围广泛腰轮罗茨流量计能够在不同的流量范围内进行测量。

这种流量计可测量液体和气体，而被测介质的粘度范围也非常广泛。

3. 易于安装和维护腰轮罗茨流量计也很容易安装和维护。

它的结构简单，易于维护。

并且，它的尺寸也比较小，不需要很大的安装空间。

4. 低压损失腰轮罗茨流量计的另一个优点是其低压损失。

由于它的设计和工作原理，腰轮罗茨流量计产生的压力损失非常小，这意味着它可以在低压下有效地工作。

腰轮罗茨流量计的工作原理腰轮罗茨流量计的工作原理基于罗茨齿轮的旋转。

罗茨齿轮由两个或更多个齿轮组成。

其中一个是腰轮，另一个是罗茨齿轮。

当流体通过腰轮和罗茨齿轮之间的空间时，罗茨齿轮开始旋转，产生从出口处流出的压力差。

图1. 腰轮罗茨流量计的结构示意图腰轮罗茨流量计工作原理的一个重要特点是它测量的是物质的体积流量而不是质量流量。

换句话说，它使用测量液体通过设备体积的方法来测量量，因此，它需要考虑流体密度的变化。

但是，在实际应用中，密度通常假定为常数。

结论腰轮罗茨流量计是一种精准的流量测量仪器，它的范围广泛并且易于安装和维护。

它的工作原理基于罗茨齿轮的旋转，测量的是物质的体积流量。

在流量测量方面的需求不断增长的今天，腰轮罗茨流量计无疑是流量测量领域的常用工具之一。

腰轮流量计

腰轮流量计1.概述腰轮流量计又称罗茨流量计，是容积式流量仪表，用于测量流经管道中的流体体积。

计量精度为0.2级、0.5级，是流量仪表中精确度最高的一种计量仪表，目前已有0.1级的高精度腰轮流量计面世，已开始进入市场。

腰轮流量计由于测量介质的不同分为气体腰轮流量计和液体腰轮流量计。

液体腰轮流量计占有较大的比重，通常所称的腰轮流量计大多是指液体腰轮流量计这一类。

由于腰轮流量计的高精度性能，已日益成为油品用户最主要的计量仪表之一。

特别是原油计量，腰轮流量计是最佳的首选品之一。

最近食品和化工行业也开始使用腰轮流量计.腰轮流量计，利用机械测量元件——腰轮转子，将流体连续不断地分割成单个的流体体积，根据计量室逐次重复地充满和排放该体积的次数来测量流体体的总量，通过与转子轴相连的传动机构、精度调整机构将旋转次数传递到计数器，计数器可现场指示流体的总量；也可根据需要将旋转次数变成电脉冲信号，远传给显示仪表或计算机，实现远距离流量计算功能。

近年来随着计算机技术的飞跃发展，市场已出现将微机技术应用于腰轮流量计的尝试，它充分利用单片机强大的计算功能和高速运算速度，将原机械表头部分的减速传动机构,精度调整机构，机械计数器，光电脉冲发讯器，四部分简化成一体型电子表头，用LCD液晶显示的方式显示出累积流量和瞬时流量，采用电子表头不仅结构简单，而且可对腰轮流量计的非线性进行修正，进而可提高其计量精度。

2.主要特点和技术指标2.1主要特点a.精确度高。

腰轮流量计是用两个（或四个）摆线型腰轮与壳体形成计量室进行流量测量的容积式流量计。

精确的间隙，先进的生产工艺，保证了极高的计量精确度，基本误差极限不仅可达±0.2％，必要时还可达到±0.1％以内。

b.无接触旋转，重复性好。

摆线型腰轮运转时互相不接触，避免互相磨损；即使更换轴承和其它零件，亦不会改变腰轮间的间隙值，从而保证了流量计有良好的重复性。

c.振动和噪音小。

腰轮流量计简介

流量：表征流体介质流经管道数量多少的一个参数。可分为流量测量和总量测量。体积流量：流量测量的是单位时间内流过管道某截面的物质体积。质量流量：流量测量的是单位时间内流过管道某截面的质量数。总量：在某一段时间内流过管道某截面的介质数。
二、流量计的工作原理

腰轮流量计是直接测量流体体积量的容积式流量计。它由一对由圆弧和摆线围成的中间凹进的腰形光轮转子和外壳组成。由于转子是光滑的，为了避免在转动时两腰轮间发生滑动，在伸出外壳的轮轴上安装两个中心距于腰轮中心距相同的传动比为1的圆柱形齿轮。
三、计量过程演示动画
侧面剖面图、三维示意图
四、实物照片
谢的生产过程中，为了有效的进行操作和控制，以保证产品质量，经常要测量生产过程中介质的流量，为操作和控制提供依据。所以介质流量的检测是控制生产过程达到安全操作、优质高产所不可缺少的检测手段之一。

腰轮流量计属于容积式流量计的一种，又常称为罗茨流量计。它可用来测量气体和液体，精度可达± 0.1％，可用来做为标准表使用。它的最大量程为1000立方米/小时。它的工作温度一般在－10～＋80℃ ，工作压力1.6MPa；压力损失小，适用于动力粘度范围为0.6～500mPa·S。

同样的道理，腰轮继续转动90度后，腰轮2与外壳间包存的一个标准半月形容积的流体被排出，腰轮1又与外壳间包存了一个新的半月形标准容积的流体。如此腰轮旋转一周，将会有4个标准容积的流体从入口送到出口。因此只要知道腰轮所转的圈数，就可以测得流体的体积流量。
腰轮的旋转运动要通过适当的方法检测出，以得到转数。通常采用齿轮变速器，经一定的传动比以后带动指针和累积计数器，实现总量的显示。为了远距离传输信息，常在腰轮流量计上安装远传信号发生器。最简单的办法是在转轴上安装一个永久磁铁，转子转动一周，吸合干簧继电器一次，发出一个脉冲信号，远传到所需要的地方。干簧继电器每动作一次，就接通累积计数器线圈一次，使计数器累积一个码。通常采用光电式流量转换器来检测转数。

腰轮罗茨流量计的相关参数

腰轮罗茨流量计的相关参数腰轮罗茨流量计作为一种流量测量仪器，主要用于测量液体或气体在管道中的流量。

其工作原理是通过旋转腰轮，使得流体在腰轮与壳体之间产生压力差，进而实现测量流量的目的。

下面，我们将对腰轮罗茨流量计的相关参数进行介绍。

测量范围腰轮罗茨流量计的测量范围是指它能够测量的流量值的范围。

一般来说，腰轮罗茨流量计的测量范围较广，可以覆盖很多不同流量范围的管道。

不过，要注意的是，在使用腰轮罗茨流量计时，应根据管道的实际情况选择合适的测量范围。

精确度精确度是指腰轮罗茨流量计的测量结果与实际流量值之间的误差大小。

腰轮罗茨流量计的精确度一般在2%以内，但是，实际精确度还会受到许多因素的影响，如测量范围、流体的性质、温度等。

响应时间响应时间是指腰轮罗茨流量计的测量结果在实际流量变化时的响应速度。

腰轮罗茨流量计的响应时间一般在0.5秒以内，具有较快的响应速度。

环境要求腰轮罗茨流量计在使用时，需要满足一定的环境要求，如温度、湿度、压力等。

95%RH之间，一般来说，腰轮罗茨流量计的工作温度范围在-20℃+60℃之间，工作湿度在5%而工作压力范围则根据具体型号而定。

安装要求腰轮罗茨流量计的安装也需要注意一些要求。

首先，应避免在管道的弯曲处、阀门处等需要流体流经区域安装流量计，以免出现漩涡、涡流等现象；其次，应保证流量计的安装位置稳固、水平，以免影响流量计的测量精度。

维修保养腰轮罗茨流量计的维修保养也是使用时需要注意的问题。

一般来说，维修保养主要包括定期清洁、检查腰轮磨损情况、检查旋转轴承等。

特别是在测量腐蚀性、粘稠性流体时，需要加强定期维修保养工作。

综上所述，腰轮罗茨流量计的相关参数包括测量范围、精确度、响应时间、环境要求、安装要求以及维修保养等。

在实际使用中，我们应根据具体情况选择合适的腰轮罗茨流量计型号，并遵守相应的使用要求，以保证测量精度和准确性。
