西安石油大学电工电子技术习题及答案2
中国石油大学2020年春季学期《电工电子学》在线作业(二)答卷附标准答案
9.静态是放大电路没有输入信号时的工作状态。
答案:正确
10.共发射极接法的基本交流放大电路中，电源UCC的作用是：保证了晶体管的发射结正向偏置，集电结反向偏置，即提供了晶体管放大的必要条件；UCC
答案:正确
4.换路时，电感的电压不能突变。
答案:错误
5.当给二极管加正向偏置电压时，二极管截止。
答案:错误
6.交流电表测得交流电的数值是平均值。
答案:错误
7.在三相三线制电路中，不管负载是否对称，也不管负载接成Y形还是△形，都可以采用两表法测量三相有功功率。
答案:正确
8.零点漂移产生的原因之一是温度对晶体管的影响。
中国石油大学2020年春季学期《电工电子学》在线作业（二）附标准答案
试卷总分:50 得分:50
一、判断题 (共 10 道试题,共 50 分)
1.集成运算放大器是电容耦合放大电路。
答案:错误
2.集成运算放大器的输入电阻很大。
答案:正确
3.三极管用于放大电路时工作在线性区。
答案:正确
石油大学电工电子学课后题答案电工学作业解析石工
1
×6× 1
6 + (4 + 10 // 10) 2
= 0.2A
I = I ' + I '' = 0.5 + 0.2 = 0.7A
若理想电压源（15V）的电压增加20％，则
I′增加20％
I′=0.5×(1+0.2)=0.6A
I = I ' + I '' = 0.6 + 0.2 = 0.8A
29
2.4 图示电路中，试画出各电压、电流的相量图， 并计算未知电压和电流。
43
(2) UR=IR=0.88×100=88V UL=IXL=0.88×251.2=221V UC=IXC=0.88×306.2=269V
(3) S = UI = 100× 0.88 = 88VA P = S cosϕ = 88× cos( −28.8o ) = 77W Q = S sinϕ = 88× sin( −28.8o ) = −42 var
＋－
4Ω
8V A
4Ω
8Ω 1A
4Ω I
＋
2V
8Ω
2A
－
B
23
解：1、①求Uoc
＋－
4Ω
8V A
4Ω
8Ω 1A
8Ω
＋
8V
－ 24
B
＋－
8V 4Ω A 4Ω I1
B
8Ω 2A
(8 + 8)I1 + 8 − 16 − 8 = 0
8Ω
＋
16V
－
I1=1A UAB-16+8I1-4=0 UAB-16+8-4=0 UAB=12V
解得

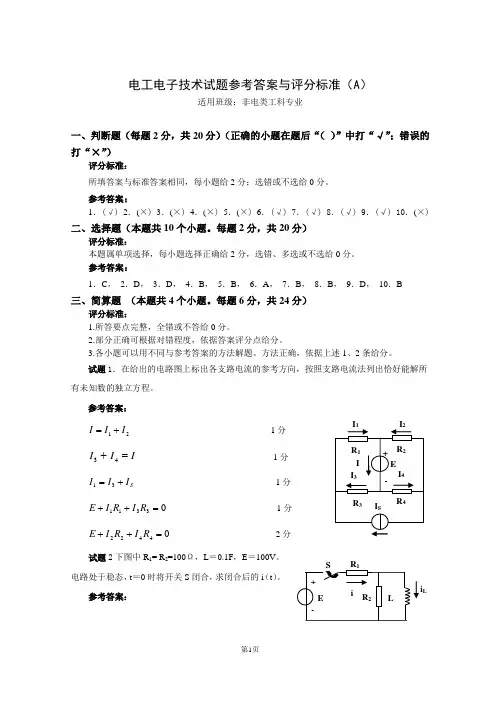

石油《电工电子技术基础》教学资料 教学检测 电工电子技术试卷A答案
电工电子技术试题参考答案与评分标准（A ）适用班级：非电类工科专业一、判断题（每题2分，共20分）（正确的小题在题后“（ ）”中打“√”；错误的打“×”）评分标准：所填答案与标准答案相同，每小题给2分；选错或不选给0分。
参考答案：1．(√) 2．(×) 3．(×) 4．(×) 5．(×) 6．(√) 7．(√) 8．(√) 9．(√) 10．(×)二、选择题（本题共10个小题。
每题2分，共20分）评分标准：本题属单项选择，每小题选择正确给2分，选错、多选或不选给0分。
参考答案：1．C ， 2．D ， 3．D ， 4．B ， 5．B ， 6．A ， 7．B ， 8．B ， 9．D ， 10．B三、简算题 （本题共4个小题。
每题6分，共24分）评分标准：1.所答要点完整，全错或不答给0分。
2.部分正确可根据对错程度，依据答案评分点给分。
3.各小题可以用不同与参考答案的方法解题。
方法正确，依据上述1、2条给分。
试题1．在给出的电路图上标出各支路电流的参考方向，按照支路电流法列出恰好能解所有未知数的独立方程。
参考答案：21I I I += 1分I I I =+43 1分S I I I +=31 1分 03311=++R I R I E 1分04422=++R I R I E 2分试题2下图中R 1= R 2=100Ω，L ＝0.1F ，E ＝100V 。
电路处于稳态，t ＝0时将开关S 闭合，求闭合后的i （t ）。
参考答案：i L秒32121102//1)(5.0)0(0)0()0(-+-+⨯====∞=+===R R L R L Ai AR R Ei i i O L L τ 4分[]-500()()(0)()10.5tt i t i i i e e Aτ-+=∞+-∞=- 2分 试题3．用节点电压法求下图中的各支路电流。
参考答案：V 505015015015025501005025-=++---=abU 4分 AU I A U I A U I ab ab ab 5.050251501005.05025321-=+==+=-=+=2分试题4. 下图中电路参数已经给出，变压器变比2=K ,在电源幅值范围内变压器可看成线性电感。
电工电子技术试题库及答案
电工电子技术试题库及答案一、选择题（每题2分，共40分）1. 下列哪个不是基本的电子元件？A. 电阻B. 电容C. 晶体管D. 电流表答案：D2. 下列哪种电路元件属于有源元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D3. 下列哪种电路元件具有非线性伏安特性？A. 电阻B. 电容C. 二极管答案：C4. 下列哪种电路元件不能储存电能？A. 电阻B. 电容C. 电感D. 二极管答案：A5. 下列哪种电路属于模拟电路？A. 数字电路B. 模拟放大电路C. 数字逻辑电路D. 模数转换电路答案：B6. 下列哪种电路属于数字电路？A. 模拟放大电路B. 数字逻辑电路C. 模数转换电路D. 模拟滤波电路7. 下列哪种电路元件属于非线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D8. 下列哪种电路元件具有双向导通特性？A. 二极管B. 晶体管C. 场效应管D. 电阻答案：A9. 下列哪种电路元件属于放大元件？A. 电阻B. 电容C. 晶体管D. 电感答案：C10. 下列哪种电路元件属于开关元件？A. 电阻B. 电容C. 晶体管D. 电感答案：C二、填空题（每题2分，共40分）11. 电路中，电源的作用是提供________和________。
答案：电压，电流12. 电路元件按导电性质可分为________、________和________。
答案：线性元件，非线性元件，有源元件13. 电阻的阻值单位有________、________和________。
答案：欧姆，千欧，兆欧14. 电容的容值单位有________、________和________。
答案：法拉，微法，皮法15. 电感的感值单位有________、________和________。
答案：亨利，毫亨，微亨16. 二极管的正向特性是________，反向特性是________。
答案：正向导通，反向截止17. 晶体管的放大作用表现为________、________和________。
电工电子技术基础习题参考答案
电工电子技术基础习题参考答案第一章1-1题略（a）u＝iR+Us（b）u＝-iR+Us1-2题略解：设各支路参考电流I1、I2、I；参考电压U AB，电压源Us、电流源Is。
如图所示，联立方程。
I1+ I2-I＝0 基尔霍夫电流定律：ΣI＝0I1 R1+U AB-Us＝0 基尔霍夫电压定律：ΣU＝0U AB＝I R2 部分电路欧姆定律：U＝I R参数代入I1+ 2-I＝0I1 +U AB-2＝0U AB＝I解得I1＝0I＝2AU AB＝2V所求电流I＝2A。
1-3题略解：（1）设电压源Us1、电压源Us2。
如图所示，联立方程。
-I1+ I2-I3＝0 基尔霍夫电流定律（节点A）：ΣI＝0-I1 R1+U3-U S1＝0 基尔霍夫电压定律（回路1）：ΣU＝0I2 R2+U3- Us2＝0基尔霍夫电压定律（回路2）：ΣU＝0参数代入-0.003+ 0.001-I3＝0-0.003·10000-30+U3＝00.001·20000+U3- 80＝0解得I3＝-2mAU3＝60V（2）说明元件3是电源，电压源Us1、电阻R1、R2是负载输入功率，电压源Us2、元件3是输出功率。
（3）演算电路功率总输出功率：P O＝P US2+ P3＝Us2·I2+（- I3）·U3＝Us2·I2- I3·U3＝80·0.001 -（- 0.002）·60＝80mW+120mW＝200mW总输入功率：Pi＝P US1+ P R1+ P R2＝Us1·I1 + I12·R1 + I22·R2＝30·0.003 +（0.003）2·10000 +（0.001）2·20000＝90mW +90mW+20mW＝200mW电路功率演算结果：总输入功率等于总输入功率，功率平衡。
解：设各支路参考电流I1、I2；参考电压U A、参考电压U B，电压源Us1、电压源Us2、电压源Us3。
《电工电子技术》习题答案(1~11章)
（2）由式（2–52）可得：
所以，谐振时电路中的电流I为：
（3）由式（2–52）可得：
10．在文中图2-17所示的收音机输入电路中，线圈的电感L＝0.3mH，电阻R＝16Ω。今欲收听640kHz某电台的广播，应将可变电容C调到多大？如在调谐回路中感应出电压U＝2μV，试求这时回路中该信号的电流多大，并在线圈（或电容）两端得出多大电压？
（2）根据电位的定义可知，VB＝UBO。如图1-3所示，电动势E的参考方向与电压UBO的参考方向相同，则有：
E＝－UBO＝－VB＝40（V）
4．如图1-4所示电路，三个元件中流过相同的电流I＝－2A，U1＝－2V。（1）求元件a的功率P1，并说明它是吸收功率还是发出功率；（2）若已知元件b发出功率10W，元件c吸收功率12W，求U2和U3。
（a）（b）
（c）（d）（e）
图1-12题12图
一、填空题
1．正半周负半周取负
2．有效值
3．幅值或有效值初相位
4．高频电流直流阻交流、通直流高频电流频率很低或直流阻直流、通交流
5．电源设备的容量不能得到充分利用增加线路上的功率损耗电容器或同步补偿器
6．谐振现象串联谐振并联谐振
7．非正弦周期量傅里叶级数
对节点aI1－I2－IG＝0
对节点bI3＋IG－I4＝0
对节点cI2＋I4－I＝0
对回路abdaI1R1＋IGRG－I3R3＝0
对回路acbaI2R2－I4R4－IGRG＝0
对回路dbcdI3R3＋I4R4－E＝0
联立方程，解得：
IG＝0.126A
10．如图1-10所示（a）电路，试用叠加定理求电路中的电流IL。
大学电工电子技术考试题及答案
大学电工电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 二极管的主要特性是什么？A. 单向导电性B. 高频滤波性C. 信号放大性D. 稳压性答案：A3. 在理想变压器中，输入电压与输出电压的关系是什么？A. 正比B. 反比C. 无关D. 相等答案：A4. 一个电路的总电阻为10Ω，当它并联了一个2Ω的电阻后，总电阻变为多少？A. 8ΩB. 6ΩC. 4ΩD. 2Ω答案：B5. 哪种元件可以改变交流电的电压？A. 电容器B. 电感器C. 变压器D. 二极管答案：C6. 一个正弦波交流电的频率为50Hz，其周期是多少？A. 0.02秒B. 0.2秒C. 20秒D. 20毫秒答案：A7. 在三相交流电中，相电压与线电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的负载是什么性质？A. 纯电阻性B. 感性负载C. 容性负载D. 不能确定答案：D9. 晶闸管（SCR）是一种什么类型的半导体器件？A. 双极型晶体管B. 场效应管C. 单向导电D. 双向开关答案：D10. 在数字电路中，与非门的输出为高电平的条件是什么？A. 输入端全为高电平B. 输入端全为低电平C. 至少有一个输入端为高电平D. 至少有一个输入端为低电平答案：B二、多项选择题（每题3分，共15分）11. 下列哪些元件属于半导体器件？A. 二极管B. 电容器C. 电感器D. 三极管答案：A, D12. 在电路分析中，可以应用的定律有哪些？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C13. 下列哪些因素会影响电容器的电容大小？A. 正对面积B. 板间距离C. 电介质的介电常数D. 电压大小答案：A, B, C14. 在数字电路中，下列哪些逻辑关系对应于与门？A. 所有输入都为真，则输出为真B. 至少有一个输入为假，则输出为假C. 所有输入都为假，则输出为假D. 至少有一个输入为真，则输出为真答案：A, C15. 三相异步电动机的转子转速与哪些因素有关？A. 定子旋转磁场的转速B. 转子的电阻C. 转子的转动惯量D. 电源的频率答案：A, B, D三、填空题（每题2分，共20分）16. 一个电路的总电阻为30Ω，当串联了一个10Ω的电阻后，总电阻变为________Ω。
电工电子技术参考答案
电工电子技术参考答案电工电子技术是一门关于电力传输、电路设计和维护的学科。
它涵盖了广泛的知识领域，包括电路分析、电力系统、电子器件和控制系统等。
本文将针对电工电子技术的相关问题提供参考答案，以帮助读者更好地理解和掌握这门学科。
一、电路分析1. 什么是电路？电路是指由电源、导线和电器元件等组成的电子系统。
它是电流在闭合路径中流动的方式，通常由电阻、电容和电感等元件构成。
2. 什么是电流？电流是电子在电路中的流动，它以安培（A）为单位表示。
电流的大小取决于电压和电阻之间的关系，可以通过欧姆定律计算。
3. 什么是电压？电压是电路中电流的推动力，也称为电势差。
它的单位是伏特（V），用于表示两个点之间的电势差异。
电压可以通过电源提供。
4. 什么是电阻？电阻是电路中阻碍电流流动的元件，以欧姆（Ω）为单位表示。
电阻的大小取决于导体的材料、长度和横截面积等因素。
二、电力系统电力系统是由输电、变电和配电等子系统组成的供电系统。
它负责将发电厂产生的电能传输到用户家庭和工业用电设施。
2. 什么是发电？发电是将其他形式的能量（如化学能、核能或水能等）转换为电能的过程。
常见的发电方式包括火力发电、水力发电和核能发电等。
3. 什么是输电？输电是将发电厂产生的电能通过输电线路传输到远距离的用户地点。
常见的输电方式有直流输电和交流输电两种。
4. 什么是变电？变电是将输电线路传输的高压电能转变为适合用户使用的低压电能的过程。
变电站是实现变电的关键设施。
三、电子器件1. 什么是半导体？半导体是一种介于导体和绝缘体之间电导率的物质，具有较低的电导率。
常见的半导体材料包括硅和锗等。
2. 什么是二极管？二极管是一种由半导体材料制成的电子器件，具有单向导电性质。
它常用于电路中的整流和保护功能。
晶体管是一种由三层半导体材料组成的电子器件。
它可以放大电流和控制电流，是现代电子设备中不可或缺的元件之一。
4. 什么是集成电路？集成电路是将大量的电子元件（如晶体管、电阻和电容等）集成在单个芯片上的技术。
电工电子技术基础习题答案解析
第1章 电路的基本知识1.1 电路的概念 （1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。
A ．电源的作用：将其他形式的能转换成电能。
B ．负载的作用：将电能转换成其他形式的能。
C ．中间环节的作用：传递、分配和控制电能。
1.2 电路中的主要物理量 （1）零、负电位、正电位 （2）3、1.5、3、1.5、0、3 （3）-7，-5 1.3 电阻 （1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据SlR ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律 （1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。
（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。
1.5 电功与电功率 （1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. × 二、选择题1. C2. C3. B4. B5. B6. B7. C8. B 三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 SlR ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V 10)5(5=--=-=c b bc V V U V 15)5(10=--=-=c a ac V V U V 15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V （3）20102=⨯==Ir U r V 4．（1）8804220=⨯==UI P W （2）15840001800880=⨯==Pt W J （3）1440018005.0422=⨯⨯==Rt I Q J （4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接 （1）5.04211===R U I A 10205.022=⨯==IR U V 1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab （b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab（c ）Ω===1444R R ab （d ）R R R R RR RR ab ++++=)2()2(Ω=⨯==53245858R2.2 基尔霍夫定律 （1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+ 128038050008.0008.0322332=+=+⨯=+I R I I I I 即解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换 （1）rEI s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。
电工电子技术试题(含答案).(DOC)
电工电子技术试题(含答案).(DOC)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电工电子技术试题(含答案).(DOC)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电工电子技术试题(含答案).(DOC)的全部内容。
1、理想二极管的反向电阻为( B ）.A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间,下列各项中除（ B ）不能跃变外，其他全可跃变.（a)电感电压 (b ）电容电压 (c ）电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素,下列说法正确的是（ D ).（A ）减少负载的工作电流 （B ） 减少负载的有功功率(C ）减少负载的无功功率 (D ） 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压，则相电压（ D ）。
（a) (b) (c ） （d ） 6。
两个完全相同的交流铁心线圈,分别工作在电压相同而频率不同(f1〉f2)的两电源下，此时线圈的磁通F1和F2 关系是（ B ).(a)F1 >F2 （b ）F1<F2 （c ）F1=F2 7.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL 等于( B ）（a) 0.8Ω （b ） 8Ω (c) 80Ω (d) 800Ω1、3的电阻中通过2的电流，试问电阻两端的电压是( D ）。
A 、10VB 、6mVC 、1.5VD 、6V2、有一额定值为5W 500 的线绕电阻，其额定电流为（ D ).A 、2500B 、100C 、1D 、0。
西南石油大学《电工电子技术基础》试题库(附有答案)
23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流 I U S 、
R0
端电压 U＝0 时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗 在 内阻 上。
24．表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随 时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为 它的 初相 。 25． 在 RLC 串联电路中，已知电流为 5A，电阻为 30Ω，感抗为 40Ω， 容抗为 80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。电路中吸收 的有功功率为 750W ，吸收的无功功率为 1000var 。 26． 对称三相负载作 Y 接，接在 380V 的三相四线制电源上。此时负载 端的相电压等于 0 。 27．铁磁材料分为 软磁 材料、 硬磁 材料和 矩磁 材料三种。 28．变压器除了可以改变 交变电压 、 交变电流 之外还可以用来变换 阻抗 。 29．接触器的电磁机构由 吸引线圈 、 静铁心 和 动铁心 三部分组成。 30． 变压器运行中，绕组中电流的热效应所引起的损耗称为 铜 损耗； 交变磁场在铁心中所引起的 磁滞 损耗和 涡流 损耗合称为 铁 损耗。 31、Y—△形降压启动是指电动机启动时，把定子绕组接成 Y 形 ，以降 低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成 △形 ， 使电动机全压运行。这种启动方法适用于在正常运行时定子绕组作 △形 连 接的电动机。 32．异步电动机的旋转磁场方向与通入定子绕组中三相电流的 相序 有 关。异步电动机的转动方向与旋转磁场的方向 相同 。旋转磁场的转速决定 于旋转磁场的 磁极对数和电源频率 。 33．熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保
系。 57．在定量分析放大电路的工作性能时，通常采用图解法和 微变等效电 路 法。 58．稳压管工作在特性曲线的反向击穿 区。 59．物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 。 60． 本征半导体掺入微量的三价元素形成的是 P 型半导体， 其多子为 空 穴 。 61．稳压管是一种特殊物质制造的 面 接触型 硅 二极管，工作在特性 曲线的反向击穿 区。 62. 理想运放同相输入端和反相输入端的“虚短”指的是 同相输入端与 反相输入端两点电位相等，在没有短接的情况下出现相当于短接时的现象。 63. 放大电路应遵循的基本原则是： 发射 结正偏； 集电 结反偏。 64. 将放大器 输出信号 的全部或部分通过某种方式回送到输入端，这 部分信号叫做 反馈 信号。使放大器净输入信号减小，放大倍数也减小的反 馈，称为 负 反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称 为 正 反馈。放大电路中常用的负反馈类型有 并联电压 负反馈、 串联电压 负反馈、 并联电流 负反馈和 串联电流 负反馈。 65. 射极输出器具有 电压放大倍数 恒小于 1、接近于 1， 输入信号 和 输出信号 同相，并具有输入电阻 高和 输出电阻 低的特点。 66．一个 NPN 三极管发射结和集电结都处于正偏，则此三极管处于 饱和 状态；其发射结和集电结都处于反偏时，此三极管处于 截止 状态；当发射 结正偏、集电结反偏时，三极管为 放大 状态。 67．理想运算放大器工作在线性区时有两个重要特点：一是差模输入电
《电工电子技术》习题答案
接于B：UB>UE
若IC＝βIB＝56.5mA UCE＝6－56.5×2＝－107V，错误 三极管为饱和状态
接于C： UBE＝－3V 三极管为截止状态
10－1 已知UCC=12V，当UCE分别为7V，11.5V，0.5V时，三极管为何状态。
10－6 已知β=50,画出微变等效电路；计算Q、Au、Ri、Ro。
RB1
RB2
RE
Rc
+12V
Rs
RL
Us
20KΩ
10KΩ
2KΩ
2KΩ
2KΩ
UB =
RB2
RB1 + RB2
· Ucc
=
10 × 12
10 + 20
= 4V
UE = UB－UBE = 4－0.7 = 3.3V
100K
30K
1K
uO
RB2
RE
İb
İc
rbe
βib
Ui
·
RB1
10－10 某放大电路不带负载时，开路电压U0′＝1.5V，而带上5.1KΩ负载，开路电压U0＝1V，求输出电阻ro ＝？
E0
RL
ro
－
+
U0
S
放大器
开路时 E0＝U0′＝1.5V
带上负载
1.5×5.1= r0 + 5.1
R3
11－5 求iL 与ui 的关系式。
∞
－ ＋
uO
＋
ui
R
R1
iL
RL
u+为虚地点 u－≠ ui iL= uO／(RL+R1) i－＝ u－／R1
电工电子技术基础期末考试试卷2附答案
A、最大值B、瞬时值C、有效值3.1度电可供“220V,100W”的灯泡正常发光的时间是（）.Λ.2.2h B.IOhC.12h4.叠加定理只适用于（）.A.直流电路B.交流电路C.线性电路5.硬磁材料在反复磁化过程中（）,,A.容易饱和B.难以去磁C.容易去磁6.变压器的铁芯要用（）A.硅钢片登成B.整块铁芯C.整块铝芯7.判定通电导体或通电线圈产生磁场的方向用（）A.右手定则B.右手螺旋定则C.左手定则8.下面对电路的描述错误的是（）。
A.电路是电流的通路B.电路中必须有电源C.电路是通电的支路9.理想电流源的内阻是（）。
A.0B.8C.22010.磁感应线上任一点（）方向，就是该点的磁场方向。
A.指向N极B.切线C.直线三、判断题（每题2分共10分）<）1.电压是绝对的，电位是相对的。
（）2.用交流电流表测得交流电的数值是有效值。
（）3.电流对人体的危害和电流通过人体的路径无关。
（）4.三相越接近对称，中线电流就越小。
（）5.电路中参考点的改变，各点的电位也将改变。
（）6.电路中的任一回路都是网孔。
（）7,功率越大的电器，电流做的功越多。
（）8.纯电容两端电压的相位比通过其电流的相位超前90度。
（）9.直流稳压电源由变压器、整流电路、滤波电路和稔压电路等四部分组成。
（）10.导体两端有电压，导体中就会有电流。
四、简答题（每题5分共10分）1.磁场的基本物理量有那些？5 .正弦交流电的三要素是（ ）、（ ）和（ ）.6 .已知某正弦电压，u=380后sin （314t-45β）V,则Um=（ ）V, =（）rad/s,f=（）Hz,T=（）s,相位=（ ）,初相Φ=（7 .电路中某点的电位就是（ ）到（ ）之间的电压。
8 .在纯电感交流电路中，电感元件两端的电压相位（ ）电流90°。
9 .三相对称负载作星形连接时，线电压=（ ）倍的相电压，线电流=（ 而作三角形连接时，线电压=（ ）倍的相电压，线电流=（ ）倍的相电流。
西安石油大学 电子电工 肖志红 答案
第 1 页 共 5 页班级 学号 姓名 命题教师 教研室（系）主任审核(签字)…………………………………………装…………………………………订………………………………线………………………………………装订线以内不准作任何标记课程名称 电工电子技术考试性质 考试 试卷类型 使用班级考试方法闭卷人 数题 号 一二三四五六七 八 九十总 成 绩成 绩一、简单计算题（每小题6分，共60分）1．电路如图所示。
已知Ω=11R ，Ω=22R ，Ω=5.13R ，Ω=64R ，A I 31=，求I及R 4上的功率。
+-I 1IUR 1R 2R 3R 42．用电源等效变换的方法求I 。
+-9VΩ5Ω1Ω31AI.3．三相电路如图所示。
设)(001V U U P ∠=&，)(Ω∠=ϕZ Z ，求12U &、23U &、31U &、1I &、2I &、3I &的表达式，画出相量图。
&4．电路如图所示。
Ω=11R ，Ω=22R ，Ω=33R ， H L 1=，V E 12=。
t=0时刻开关S 闭合。
求)(t i L 。
i L5．由理想运放组成的电路如图所示。
Ω=K R 31，Ω=K R F 6，Ω=K R 22，求u o 的表达式。
i u o.第 3 页 共 5 页6．电路如图所示。
V E 18=，Ω=2000R ，Ω=10L R ，变压器变比4=K ，求负载L R 上的功率。
L7． 一台Y225M-4型三相异步电机，其额定数据如下表所示。
求额定转矩T N 、最大转矩T max 和启动转矩T st 。
8．电路如图所示。
V U CC 12=，Ω=K R C 6，Ω=K R B 300，80=β，V U CES 0≈，判断分别当V U i 10=时三极管T 的工作状态。
CCU U i.9．触发器FF0和FF1的初态均为0。
画出Q 0和Q 1的波形。
