网络WiFi-阿尔卡特 Mesh技术培训资料
《无线mesh网络》课件
05
无线Mesh网络发展前景
技术发展趋势
5G/6G技术融合
无线Mesh网络将与5G/6G技术融合，提升网络性能和传输速率， 满足更多高带宽应用需求。
人工智能与机器学习
AI和机器学习技术将被引入无线Mesh网络，实现自适应优化、智 能路由和流量管理等高级功能。
网络安全增强
随着网络安全威胁的增加，无线Mesh网络将加强安全机制，采用 先进的加密技术和安全协议来保护数据传输。
调制与编码
采用高效的调制和编码方式， 如QAM、64-QAM等，提高
数据传输效率。
MIMO技术
利用多输入多输出技术，增加 空间复用，提高传输速率。
覆盖范围优化
总结词
覆盖范围决定了无线Mesh网络的覆盖 面积和服务用户数，优化覆盖范围可以
提高网络覆盖效果。
功率控制
根据距离和环境因素动态调整发射功 率，保证信号覆盖质量。
应用场景拓展
物联网与智能家居
无线Mesh网络将广泛应用于物联 网和智能家居领域，支持各种智 能设备与传感器之间的互联互通 。
智慧城市
在智慧城市建设中，无线Mesh网 络将为公共安全、交通控制、环 境监测等提供可靠的网络支持。
工业自动化
无线Mesh网络将助力工业自动化 领域，实现设备间的快速通信和 控制，提高生产效率。
06
无线Mesh网络案例分析
城市区域覆盖案例
总结词
大规模部署，高覆盖率
详细描述
在城市区域，无线Mesh网络被用于提供大范围的无线覆盖，满足市民的上网需求。通过在城市各个角落部署节 点，网络能够覆盖城市的每一个角落，确保用户在任何地方都能接入网络。
企业园区网络案例
总结词
阿尔卡特产品培训教材OMSN-C
图 1
如上图1所示；用光标点中有 ‘？’的网元，然后打开菜单Supervision执行Start命令，激活对网元的监控。
终端开始对选定的网元进行搜索监控，CT终端显示如下内容，如图2所示；
图 2
搜索完毕后，CT终端显示被监控的网元为绿色，右边方框显示出被监控网元的告警数量和Local网络地址及各种标示符。
图 3
然后打开菜单Supervision执行Login 命令,成功登录监控1650SMC单元后，监控终端的CT 进入设备子架的图形界面，如下图4所示；
图 1
如上图1所示；用光标点中有 ‘？’的网元，然后打开菜单Supervision执行Start命令，SupervisionÆStart’，激活对网元的监控。
终端开始对选定的网元进行搜索监控，CT终端显示如
图 2
搜索完毕后，CT终端显示被监控的网元为绿色，右边方框显示出被监控网元的实时告警数量Local网络地址及各种标示符。
图 3
成功登录监控1670SM单元后，监控终端的CT界面进入设备机架的图形界面，如下图4所示；
图11
图18
个指示灯：。
阿尔卡特程控交换机培训内容解析
现场培训内容目录一. 硬件 (1)1. 电路板的插拔方法 (1)2. 电路板的指示灯含义 (1)(1). CPU板 (1)(2). eZ32板 (1)(3). eUA32板 (2)(4). NPRAE板上 (2)二. 软件 (3)1. 创建分机 (3)2. 修改分机的公网类别（内线、市话、国内长途、国际长途） (4)3. 删除分机 (6)4. 查看话务台的工作状态 (7)5. 查看中继的工作状态 (8)(1). 实时查看中继线状态 (8)(2). 静态查看中继线状态 (8)6. 查看电路板的工作状态 (8)(1). 查看所有电路板状态 (8)(2). 查看某个电路板状态 (9)7. 查看话机的工作状态 (9)8. 查看模拟/数字用户板的各端口占用状况 (9)9. 修改数据后如何进行数据备份 (11)一. 硬件1. 电路板的插拔方法插板：用手拿着电路板的黑色绝缘侧板，将电路板对准交换机的插槽，沿着插槽向前滑动一段，然后再用右手的大拇指和中指分别按住电路板黑色绝缘侧板的上端和下端，用力向里推，直到听见一个声响，证明电路板已经插实。
拔板：用大拇指抠住电路板下端的扳手，用力向下抠，直到听到一个声响，证明电路板已经脱离交换机后板接口的束缚，这时，电路板能够随着手的拉动在插槽上滑动，然后再用大拇指把电路板下端的扳手扣回去，手持黑色绝缘侧板将电路板完全拉出即可。
2. 电路板的指示灯含义(1). CPU板CPU板上有2个指示灯，分别是“CPU”灯和“ETH”灯。
①“CPU”灯（绿）——交换机状态指示灯长亮：交换机处于初始化状态。
闪亮：交换机处于正常运行状态。
②“ETH”灯（橙）——以太网接口的连接状况点亮：以太网物理上连接可靠。
闪亮：以太网上有数据流通过。
(2). eZ32板eZ32板上有2个指示灯，分别是“CPU”灯和“BSY”灯。
①“CPU”灯（绿）——交换机状态指示灯长亮：交换机处于初始化状态。
闪亮：交换机处于正常运行状态。
阿尔卡特路由器用户配置手册
ALCATEL交换机用户配置手册2019-8-202019年8月20日目录1 设备管理 (6)1.1 交换机登录 (6)1.2 打开其它访问权限 (6)1.3 恢复到出厂设置 (6)1.4 文件系统操作 (7)1.5 上传系统软件到交换机 (7)1.6 重启交换机 (8)1.7 保存交换机配置 (9)1.8 显示交换机所有配置 (9)2 配置以太网端口 (10)2.1 配置以太网端口指南 (10)2.3 启用和关闭一个端口 (10)2.4 启用和关闭流控 (11)2.5 验证以太网端口配置 (11)3 管理源学习（Managing Sourcing learning） (12)3.1 MAC 地址表项配置例子 (12)3.2 显示MAC 地址表信息 (13)4 配置 VLAN(Configure VLAN) (13)4.1 VLAN 配置举例 (13)4.2 创建/修改VLAN (14)4.3 定义 VLAN 端口分配 (15)4.4 修改端口的缺省 VLAN 配置 (15)4.5 打开/关闭一个 VLAN 生成树 (15)4.6 配置 VLAN 路由网关地址(Ip interface) (16)4.7、配置端口隔离 (16)5 配置802.1Q (18)5.1 打开端口的标记(tag) (18)5.2 打开链路聚合的标记（tagging） (18)5.3 配置端口数据帧类型 (18)5.4 显示802.1Q 信息 (19)5.5 802.1Q 配置实例 (19)6 配置静态链路聚合 (21)6.1 创建静态聚合 (21)6.2 删除静态链路聚合 (22)6.3 添加/删除静态链路聚合中的端口 (22)6.4 激活/关闭静态链路聚合状态 (22)6.5 显示静态链路聚合配置和统计信息 (22)7 配置动态链路聚合 (23)7.1 创建动态聚合 (23)7.2 删除动态链路聚合组 (24)7.3 添加/删除动态链路聚合中的端口 (24)7.4 激活/关闭动态链路聚合状态 (25)7.5 显示动态链路聚合配置和统计信息 (25)7.6 LACP 配置实例 (26)8 配置IP (27)8.1 IP 转发快速配置 (27)8.2 创建静态路由 (28)8.3 创建缺省路由 (29)8.4 创建 ARP (29)8.5 使用PING 命令 (29)8.6 使用Trceroute 命令 (30)8.7 查看IP 配置 (30)9 配置RIP (31)9.1、RIP简介 (31)9.2、RIP 默认配置 (31)9.3、RIP 典型配置 (31)9.4、RIP具体配置 (32)9.4.1、启用RIP (32)9.4.2、创建RIP 端口 (33)9.4.3、启用RIP 端口 (33)9.4.4、配置RIP 端口的发送版本 (33)9.4.5、配置RIP 端口的接收版本 (33)9.4.6、配置RIP 端口Metric (34)9.5、RIP选项 (34)9.5.1、配置RIP 抑制时间 (34)9.5.2、配置RIP主机路由 (35)9.5.3、RIP 路由再分配 (35)9.6、RIP安全 (36)9.6.1、配置认证类型 (36)9.6.2、配置密码 (36)9.7、查看RIP 配置 (37)10配置VRRP (38)10.1、VRRP 默认配置 (38)10.2、VRRP 典型配置 (38)10.3、VRRP具本配置 (39)10.3.1、基本虚拟路由器配置 (39)10.3.2、创建虚拟路由器 (39)10.3.3、给虚拟路由器分配IP地址 (39)10.3.4、配置虚拟路由器的优先级 (40)10.3.5、设置虚拟路由器的占先 (40)10.3.6、设置VRRP 认证 (40)10.3.7、禁用和启用虚拟路由器 (41)10.3.8、查看VRRP 配置 (41)11、配置OSPF (42)11.1、OSPF默认配置 (42)11.3、OSPF具体配置 (44)11.3.1、加载OSPF (44)11.3.2、启用OSPF (44)11.3.3、创建OSPF 端口 (44)11.3.4、启用OSPF 端口 (44)11.3.5、配置OSPF 端口进入OSPF域 (45)11.3.6、OSPF路由再分配 (45)11.3.7、OSPF安全 (46)11.3.8、查看OSPF 配置 (47)12 配置IP组播 (47)12.1 IP组播简介 (47)12.1、IP 组播默认配置 (48)12.2、配置IPMS (48)12.2.1、在交换机上启用和禁用IPMS (48)12.2.2、配置和恢复IGMP版本 (49)12.2.3、配置和删除静态邻居 (49)12.3、更改IPMS 配置 (50)12.3.1、更改IGMP询问时间间隔 (50)12.3.2、更改IGMP最后成员询问时间间隔 (50)12.3.3、更改IGMP询问响应时间间隔 (51)12.2.4、启用和禁用IGMP询问 (51)12.4、查看IPMS 配置和状态 (51)13 配置DHCP 中继（Relay） (52)13.1 Per-VLAN DHCP (53)13.2 查看DHCP 中继配置 (53)14 配置QoS (53)14.1 配置总体QoS 参数 (54)14.2 配置QoS 端口参数 (54)14.3 创建策略 (55)14.4 查看策略配置 (57)15 配置访问控制列表(ACLs) (57)15.1 ACL 快速配置 (57)15.2 ACL 配置步骤 (58)15.3查看ACL 配置 (59)15.4 ACL 配置实例 (59)16、设置服务器负载均衡SLB (61)17、sFlow配置 (62)18、配置端口镜像 (63)19、配置802.1X (63)19.1、802.1X 典型配置 (63)19.2、802.1x再认证 (64)19.3、设置802.1X 交换机参数 (64)20、阿尔卡特网络管理软件 (66)20.2 网络管理软件快速使用 (67)21阿尔卡特OmniStack 6200 操作命令 (67)21.1 交换机管理登录 (67)21.2 打开其它访问权限 (67)21.3 Vlan 配置 (68)21.4 802.1Q配置 (68)21.5 具体案例配置 (69)21.6 访问控制列表（ACL） (70)21.7 开启交换机网管功能 (70)121.8 OmniStack 6200保存配置 (70)21.9 OmniStack 6200堆叠功能 (71)1 设备管理1.1 交换机登录OmniSwitch支持多种登录方式，包括console, telnet, http等，在缺省情况下，交换机只开放console 管理。
阿尔卡特WiMAX无线宽带接入技术交流
PSU NPU AU
RBS射频单元 （14MHz高带宽）
A7387 远端站介绍
类型一：高增益型 无线、数据独立式结构 定向高增益天线：20度，
17dbi
类型二：家庭自安装型 集成式结构 内置多天线：9dbi
类型三：全室外型 无线、数据独立式结构 工作温度：-40 to 55 oC
Alcatel A7387-远端站介绍
特殊用户（回程、传输） 为特殊用户提供可定制服务质量的传输链路 WiFi热点的回程连接 交通、港口等无线视频监控 应急通讯,重要线路备份
偏远地区用户（接入） 提供语音和数据接入服务
内容
WiMAX 技术概要 A7387产品介绍 WiMAX业务定位 WiMAX应用案例
全球案例
法国 法国 智利 法国 西班牙 罗马尼亚 奥地利 中国 中国 中国 中国 中国
Wimax设备照片
基站室内设备 基站室外天线
远端站室外天线 远端站室内设备
某运营商工程概述
项目背景 某运营商各地市公司通过自建、购置、租用光缆等方式基本建成业务承载网 ，但接入层存在光缆资源匮乏、手段相对单一等问题，严重制约了业务的发 展和推广； 通过长期跟踪、研究，认为WiMAX作为固定无线宽带接入手段，具有覆盖范 围广、系统容量可观、接入方式灵活、工程实施快捷等特点，并非常容易与 NGN体系结合业务；
完美的中小型企业和城市热点解决方案。
NT- 4D1W
Alcatel A7387-远端站介绍
室内自安装型CPE 内置天线或外接高增益天线可选 一个数据接口 (10/100BaseT) 在3.5MHz信道上提供10Mbps的数据吞 吐量
室内自安装型 CPE
内容
WiMAX 技术概要 A7387产品介绍 WiMAX业务定位 WiMAX应用案例

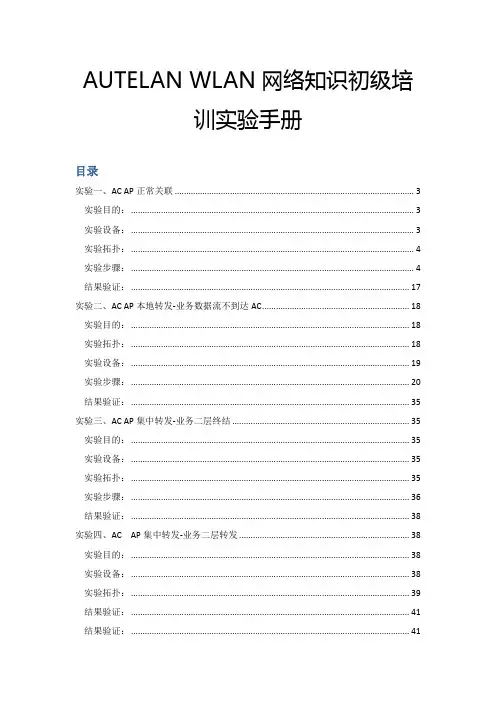

AUTELAN WLAN网络知识培训实验手册
AUTELAN WLAN网络知识初级培训实验手册目录实验一、AC AP正常关联 (3)实验目的： (3)实验设备： (3)实验拓扑： (4)实验步骤： (4)结果验证： (17)实验二、AC AP本地转发-业务数据流不到达AC (18)实验目的： (18)实验拓扑： (18)实验设备： (19)实验步骤： (20)结果验证： (35)实验三、AC AP集中转发-业务二层终结 (35)实验目的： (35)实验设备： (35)实验拓扑： (35)实验步骤： (36)结果验证： (38)实验四、AC AP集中转发-业务二层转发 (38)实验目的： (38)实验设备： (38)实验拓扑： (39)结果验证： (41)结果验证： (41)实验五、AC AP三层互联、业务本地转发 (41)实验目的： (41)实验设备： (41)实验拓扑： (42)实验步骤： (43)结果验证： (43)实验六、AC AP三层互联、业务集中转发 (43)实验目的： (43)实验设备： (43)实验拓扑： (44)实验步骤： (45)结果验证： (45)实验七、不同vlan分配同一网段IP (45)实验目的： (45)实验设备： (45)实验拓扑： (46)实验步骤： (46)结果验证： (48)实验一、AC AP正常关联实验目的：学习AC AP正常关联实验设备：实验拓扑：IP 1.1.1.0/24IP 1.1.1.0/24SSID AUTELEN_Lab实验一、AC AP正常关联（拓扑）DHCP SERVERPool AP 1.1.1.0/24实验步骤：7605配置1.检查设备版本，恢复出厂配置SYSTEM> enSYSTEM# show system boot_imgThe current boot file is AW1.3.10.5786SP1.X7X5.IMGSYSTEM# eraseSYSTEM# reboot2.AC启动后，确认配置已经清空SYSTEM> enSYSTEM# show startup-configStartup-config is NULL!3.检查AC AP互联端口状态、在AC侧配置AC AP互联地址SYSTEM# show eth-port listPORTNO PORTTYPE LINK AUTO DUPLEX FLOWCTRL SPEED MTU(BYTES) 0-1 ETH_GTX DOWN - - - - -0-2 ETH_GTX UP ON FULL - 100M 15180-3 ETH_GTX DOWN - - - - -0-4 ETH_GTX DOWN - - - - -SYSTEM(config)# interface eth0-2SYSTEM(config-if)# ip add 1.1.1.1/24SYSTEM(config-if)#description ap_manangeSYSTEM(config-if)# exitSYSTEM(config)#show interface eth0-2Interface eth0-2 is up, line protocol detection is disabledindex 3 metric 1 mtu 1500flags: <UP,BROADCAST,RUNNING,MULTICAST>HWaddr: 00:1f:64:11:04:51inet 1.1.1.1/24 broadcast 1.1.1.255inet6 fe80::21f:64ff:fe11:451/648 input packets (8 multicast), 1358 bytes, 0 dropped0 input errors, 0 length, 0 overrun, 0 CRC, 0 frame0 fifo, 0 missed8 output packets, 736 bytes, 0 dropped0 output errors, 0 aborted, 0 carrier, 0 fifo, 0 heartbeat0 window, 0 collisions4.AC侧配置AP地址池，并绑定AC AP互联接口SYSTEM(config)# ip pool apSYSTEM(config-pool)# add range 1.1.1.1 1.1.1.10 mask 255.255.255.0 SYSTEM(config-pool)# exitSYSTEM(config)# show ip pooldhcp server ip pool configureip pool name apdhcp server domain name is :dhcp server option43 is :dhcp server option138 is :dhcp server dns ip is :dhcp server routers ip is :dhcp server wins ip is :dhcp server global lease time is : 86400 seconds ip range low 1.1.1.1ip range high 1.1.1.10ip range mask 255.255.255.0SYSTEM(config)# ip dhcp server enable SYSTEM(config)# show ip dhcpdhcp server global configuredhcp server is enable dhcp server reply mode is defaultdhcp server set kernel static arp is disabledhcp server global domain name is :dhcp server global option43 is:dhcp server global dns ip is :dhcp server global routers ip is :dhcp server global wins ip is :dhcp server global lease time is : 86400 seconds SYSTEM(config)# interface eth0-25.AP获取地址情况并且上报code值和系统内置code值匹配，具备上线条件SYSTEM(config)# show dhcp-lease1.1.1.10 00:14:d5:fc:32:72SYSTEM(config)# show ac-access-wtp-info listwtp access list summary:1 WTPs attempt accessingWTPMAC WTPIP APCode Version CodeTag IFNAME 00:14:D5:FC:32:72 1 .1 .1 .10 2110 V5.0.0.0 1.2.35 LocalHostSN:01010143D44110600254SYSTEM(config)# show model listAC support version list summaryModel Apcode CodeTag Ver_path R_Num B_Num FLAG AQ2110-H 2110-H 1.1.9 AW1.1.9.1.Q1.img 1 32 0AQ2110 2110 1.2.10 AW1.2.10.1.Q1.img 1 32 06.新建安全策略为open类型SYSTEM(config)# create security 1 opensecurity profile 1 was successfully created.SYSTEM(config)# config security 1SYSTEM(config-security 1)# security type opensecurity type set successfullysecurity type changes,remember setting security 1's other property.SYSTEM# show security listSecurity profile list summarySecurityID SecurityName RadiusID HostIP SecurityType EncryptionType 1 open 0 127.0.0.1 open noneSYSTEM# show security 1Name : openID : 1IP : 127.0.0.1SecurityType : openEncryptionType : noneSecurityKEY(Unknown):SECURITY INDEX : 1Extensible Authentication state: closeRadius Server type: wirelessEAP REAUTH PERIOD: 3600ACCT INTERIM INTERVAL: 01X QUIET PERIOD: 60AUTH IP : 0.0.0.0:1812AUTH SHARED SECRET:ACCT IP : 0.0.0.0:1813ACCT SHARED SECRET :SECONDARY AUTH IP : 0.0.0.0:1812SECONDARY AUTH SHARED SECRET:SECONDARY ACCT IP : 0.0.0.0:1813SECONDARY ACCT SHARED SECRET :WAPI AUTH IP : 0.0.0.0:3810WAPI MULTI CERT : disableWAPI CERTIFICATION TPYE :WAPI AS CERTIFICATION PATH :WAPI AE CERTIFICATION PATH :WAPI CA CERTIFICATION PATH :7.新建WLAN 1 SSID：AUTELAN_Lab 绑定AC管理AP接口、绑定open类型安全策略SYSTEM(config)# create wlan 1 lab AUTELAN_LabWlan 1 was successfully created.SYSTEMSYSTEM (config)# config wlan 1SYSTEM(config-wlan 1)# wlan apply interface eth0-2IPV4:wlan 1 binding interface eth0-2 successfully.IPV6:wlan 1 binding interface eth0-2 successfully.SYSTEM(config-wlan 1)# apply securityID 1Security 1 was successfully binded.SYSTEM(config-wlan 1)# service enableWlan 1 enable successfullySYSTEM(config-wlan 1)# exitSYSTEM# show wlan 1WLAN NAME : labWLAN ID : 1WLAN ESSID : AUTELAN_LabWLAN STATUS : enableWLAN MAX STA NUM : 65536WLAN NUMBER BALANCE PARAMETER : 1 WLAN FLOW BALANCE PARAMETER : 1 WLAN LOAD BALANCE FUNCTION: disable WLAN ROAMING FUNCTION: disable WLAN TRAFFIC LIMIT: 0WLAN SEND TRAFFIC LIMIT: 0WLAN STA AVERAGE TRAFFIC LIMIT: 0 WLAN STA AVERAGE SEND TRAFFIC LIMIT: 0 WLAN WDS FUNCTION: disable SecurityID : 1SecurityType : openEncryptionType : noneSecurityKEY(ASCII):HideESSID : noSecurityIndex : 1IFPolicy : NO_IFapply interface: eth0-2 (nas_id : )SYSTEM# show wlan listwlan list summarywlan enable num: 1WlanID WlanName WlanState SecurityID WDS ESSID1 lab enable 1 disable AUTELAN_Lab wlan list summarywlan enable num: 18.配置AP动态接入SYSTEM(config)# set auto_ap_login interface uplink eth0-2set wireless-control dynamic_ap_login_interface uplink eth0-2 successfullySYSTEM(config)# set auto_ap_login save_config_switch enable SYSTEM(config)# set auto_ap_login wlan 1 base interface eth0-2 set wireless-control dynamic_ap_login_binding wlan 1 successfully SYSTEM(config)# set auto_ap_login switch enableset wireless-control dynamic_ap_login_switch enable successfully SYSTEM# show auto_ap_login configWireless control auto ap login configure summaryAUTO AP LOGIN SWITCH: enableAUTO AP LOGIN SAVE CONFIG SWITCH: enableAUTO AP LOGIN BINDING INTERFACE NUM: 1AUTO AP LOGIN BINDING INTERFACE: eth0-2WLAN num: 1WLAN: wlan 19.确认AP上线及无线射频卡启用SSIDSYSTEM(config)# show wtp listWTPID WTPMAC WTPIP RunState State 1 00:14:D5:FC:32:72 1.1.1.10:32768 run used SYSTEM# show wtp 1WTP NAME : autoapWTP ID : 1WTP SN : 01010143D44110600254WTP MODEL : AQ2110Radio Count : 1WTP RUN STATE : runWTP STATE: usedWTP IP : 1.1.1.10:32768WTP MAC : 00:14:D5:FC:32:72WTP MAX STA NUM : 64WTP NUMBER TRIGER : 1WTP FLOW TRIGER : 0First GLOBAL RadioID : 4Control Tunnel ID : 42DATA Tunnel ID: 0WTP HardWare Version: 1.2.0WTP SoftWare Version: V5.0.0.0WTP Update img: noneWTP Update Version: noneApply interface: eth0-2WTP total receive flow byte: 0WTP total traffic flow byte: 0ap apstatistics interval: 10WTP apply wlan id: 1WTP 1 Radio summaryRadioNum RadioID Channel TX Power Radio Type 0 4 6 20 11bgSYSTEM# show radio 4RadioID: 4WTPID: 1Radio_local_ID: 0Adstate: enableOpstate: enableFragThreshold: 2346BeaconPeriod: 100ShortPreamble: 1DTIMPeriod: 1RTSThreshold: 2347ShortRetry: 7LongRetry: 4txpower: 20txpower state: manualuptime: 0downtime: 0Channel: 6channel state : autoSupportRateCount: 12Support Rate: 54.0 48.0 36.0 24.0 18.0 12.0 11.0 9.0 6.0 5.5 2.0 1.0 M/bpsradio apply wlan id: 1Radio Type: 11bgradio 1-0 BSS summaryWLANID Keyindex BSSID BSS State BSSPolicy MaxStaNum WDS_Mode1 1 00:14:D5:FC:32:73 enable NO_IF 64 disableSYSTEM# show radio 1-0RadioID: 4WTPID: 1Radio_local_ID: 0Adstate: enableOpstate: enableFragThreshold: 2346BeaconPeriod: 100ShortPreamble: 1DTIMPeriod: 1RTSThreshold: 2347ShortRetry: 7LongRetry: 4txpower: 20txpower state: manualuptime: 0downtime: 0Channel: 6channel state : autoSupportRateCount: 12Support Rate: 54.0 48.0 36.0 24.0 18.0 12.0 11.0 9.0 6.0 5.5 2.0 1.0 M/bpsradio apply wlan id: 1Radio Type: 11bgradio 1-0 BSS summaryWLANID Keyindex BSSID BSS State BSSPolicy MaxStaNum WDS_Mode1 1 00:14:D5:FC:32:73 enable NO_IF 64disableSwitch配置采用默认配置即可STA配置地址配置为自动获取结果验证：●AP AC正常关联●STA可以接入AUTELAN，并获取IP地址实验二、AC AP本地转发-业务数据流不到达AC实验目的：学习、理解本地转发组网实验拓扑：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_LabVLAN 200实验二、AC AP 本地转发-业务数据流不到达AC （拓扑）DHCP SERVER Pool AP 1.1.1.0/24实验设备：实验步骤：7605配置1.检查设备版本，恢复出厂配置SYSTEM> enSYSTEM# show system boot_imgThe current boot file is AW1.3.10.5786SP1.X7X5.IMGSYSTEM# eraseSYSTEM# reboot2.AC启动后，确认配置已经清空SYSTEM> enSYSTEM# show startup-configStartup-config is NULL!3.检查AC AP互联端口状态、在AC侧配置AC AP互联地址SYSTEM# show eth-port listPORTNO PORTTYPE LINK AUTO DUPLEX FLOWCTRL SPEED MTU(BYTES) 0-1 ETH_GTX DOWN - - - - -0-2 ETH_GTX UP ON FULL - 100M 15180-3 ETH_GTX DOWN - - - - -0-4 ETH_GTX DOWN - - - - -SYSTEM(config)# interface eth0-2.100SYSTEM(config-if)# ip add 1.1.1.1/24SYSTEM(config-if)#description ap_manange TO SW1/1SYSTEM(config-if)# exitSYSTEM(config)#show interface eth0-2.100Interface eth0-2.100 is up, line protocol detection is disabledindex 3 metric 1 mtu 1500flags: <UP,BROADCAST,RUNNING,MULTICAST>HWaddr: 00:1f:64:11:04:51inet 1.1.1.1/24 broadcast 1.1.1.255inet6 fe80::21f:64ff:fe11:451/648 input packets (8 multicast), 1358 bytes, 0 dropped0 input errors, 0 length, 0 overrun, 0 CRC, 0 frame0 fifo, 0 missed8 output packets, 736 bytes, 0 dropped0 output errors, 0 aborted, 0 carrier, 0 fifo, 0 heartbeat0 window, 0 collisions4.AC侧配置AP地址池，并绑定AC AP互联接口SYSTEM(config)# ip pool apSYSTEM(config-pool)# add range 1.1.1.1 1.1.1.10 mask 255.255.255.0 SYSTEM(config-pool)# exitSYSTEM(config)# show ip pooldhcp server ip pool configureip pool name apdhcp server domain name is :dhcp server option43 is :dhcp server option138 is :dhcp server dns ip is :dhcp server routers ip is :dhcp server wins ip is :dhcp server global lease time is : 86400 seconds ip range low 1.1.1.1ip range high 1.1.1.10ip range mask 255.255.255.0SYSTEM(config)# ip dhcp server enable SYSTEM(config)# show ip dhcpdhcp server global configuredhcp server is enable dhcp server reply mode is defaultdhcp server set kernel static arp is disabledhcp server global domain name is :dhcp server global option43 is:dhcp server global dns ip is :dhcp server global routers ip is :dhcp server global wins ip is :dhcp server global lease time is : 86400 secondsSYSTEM(config)# interface eth0-2.100SYSTEM(config-if)# ip pool ap5.AP获取地址情况并且上报code值和系统内置code值匹配，具备上线条件SYSTEM(config)# show dhcp-lease1.1.1.10 00:14:d5:fc:32:72SYSTEM(config)# show ac-access-wtp-info listwtp access list summary:1 WTPs attempt accessingWTPMAC WTPIP APCode Version CodeTag IFNAME 00:14:D5:FC:32:72 1 .1 .1 .10 2110 V5.0.0.0 1.2.35 LocalHostSN:01010143D44110600254SYSTEM(config)# show model listAC support version list summaryModel Apcode CodeTag Ver_path R_Num B_Num FLAG AQ2110-H 2110-H 1.1.9 AW1.1.9.1.Q1.img 1 32 0AQ2110 2110 1.2.10 AW1.2.10.1.Q1.img 1 32 0 10.新建安全策略为open类型SYSTEM(config)# create security 1 opensecurity profile 1 was successfully created.SYSTEM(config)# config security 1SYSTEM(config-security 1)# security type opensecurity type set successfullysecurity type changes,remember setting security 1's other property. SYSTEM(config-security 1)# exitSYSTEM# show security listSecurity profile list summarySecurityID SecurityName RadiusID HostIP SecurityType EncryptionType1 open 0 127.0.0.1 open none SYSTEM# show security 1Name : openID : 1IP : 127.0.0.1SecurityType : openEncryptionType : noneSecurityKEY(Unknown):SECURITY INDEX : 1Extensible Authentication state: closeRadius Server type: wirelessEAP REAUTH PERIOD: 3600ACCT INTERIM INTERVAL: 01X QUIET PERIOD: 60AUTH IP : 0.0.0.0:1812AUTH SHARED SECRET:ACCT IP : 0.0.0.0:1813ACCT SHARED SECRET :SECONDARY AUTH IP : 0.0.0.0:1812SECONDARY AUTH SHARED SECRET:SECONDARY ACCT IP : 0.0.0.0:1813SECONDARY ACCT SHARED SECRET :WAPI AUTH IP : 0.0.0.0:3810WAPI MULTI CERT : disableWAPI CERTIFICATION TPYE :WAPI AS CERTIFICATION PATH :WAPI AE CERTIFICATION PATH :WAPI CA CERTIFICATION PATH :11.新建WLAN 1 SSID：AUTELAN_Lab 绑定AC管理AP接口、绑定open类型安全策略、绑定业务VLANSYSTEM(config)# create wlan 1 lab AUTELAN_LabWlan 1 was successfully created.SYSTEM(config)# config wlan 1SYSTEM(config-wlan 1)# wlan apply interface eth0-2.100IPV4:wlan 1 binding interface eth0-2.100 successfully.IPV6:wlan 1 binding interface eth0-2.100successfully.SYSTEM(config-wlan 1)# apply securityID 1Security 1 was successfully binded.SYSTEM (config-wlan)# set local wlan-vlan 200 //配置WLAN关联的业务VLANset wlan-vlanid 200 successfully.SYSTEM(config-wlan 1)# show wlan_vlan infowlan 1vlan 200priority 0SYSTEM(config-wlan 1)#SYSTEM(config-wlan 1)# service enableWlan 1 enable successfullySYSTEM(config-wlan 1)# exitSYSTEM# show wlan 1WLAN NAME : labWLAN ID : 1WLAN ESSID : AUTELAN_LabWLAN STATUS : enableWLAN MAX STA NUM : 65536WLAN NUMBER BALANCE PARAMETER : 1WLAN FLOW BALANCE PARAMETER : 1WLAN LOAD BALANCE FUNCTION: disableWLAN ROAMING FUNCTION: disableWLAN TRAFFIC LIMIT: 0WLAN SEND TRAFFIC LIMIT: 0WLAN STA AVERAGE TRAFFIC LIMIT: 0WLAN STA AVERAGE SEND TRAFFIC LIMIT: 0WLAN WDS FUNCTION: disableSecurityID : 1SecurityType : openEncryptionType : noneSecurityKEY(ASCII):HideESSID : noSecurityIndex : 1IFPolicy : NO_IFapply interface: eth0-2.100 (nas_id : )SYSTEM# show wlan listwlan list summarywlan enable num: 1WlanID WlanName WlanState SecurityID WDS ESSID1 lab enable 1 disable AUTELAN_Lab wlan list summarywlan enable num: 112.配置AP动态接入SYSTEM(config)# set auto_ap_login interface uplink eth0-2.100set wireless-control dynamic_ap_login_interface uplink eth0-2 .100 successfullySYSTEM(config)# set auto_ap_login save_config_switch enable SYSTEM(config)# set auto_ap_login wlan 1 base interface eth0-2.100 set wireless-control dynamic_ap_login_binding wlan 1 successfully SYSTEM(config)# set auto_ap_login switch enableset wireless-control dynamic_ap_login_switch enable successfully SYSTEM# show auto_ap_login configWireless control auto ap login configure summaryAUTO AP LOGIN SWITCH: enableAUTO AP LOGIN SAVE CONFIG SWITCH: enableAUTO AP LOGIN BINDING INTERFACE NUM: 1AUTO AP LOGIN BINDING INTERFACE: eth0-2WLAN num: 1WLAN: wlan 113.确认AP上线及无线射频卡启用SSIDSYSTEM(config)# show wtp listWTPID WTPMAC WTPIP RunState State1 00:14:D5:FC:32:72 1.1.1.10:32768 run used SYSTEM# show wtp 1WTP NAME : autoapWTP ID : 1WTP SN : 01010143D44110600254WTP MODEL : AQ2110Radio Count : 1WTP RUN STATE : runWTP STATE: usedWTP IP : 1.1.1.10:32768WTP MAC : 00:14:D5:FC:32:72WTP MAX STA NUM : 64WTP NUMBER TRIGER : 1WTP FLOW TRIGER : 0First GLOBAL RadioID : 4Control Tunnel ID : 42DATA Tunnel ID: 0WTP HardWare Version: 1.2.0WTP SoftWare Version: V5.0.0.0WTP Update img: noneWTP Update Version: noneApply interface: eth0-2WTP total receive flow byte: 0WTP total traffic flow byte: 0ap apstatistics interval: 10WTP apply wlan id: 1WTP 1 Radio summaryRadioNum RadioID Channel TX Power Radio Type 0 4 6 20 11bgSYSTEM# show radio 4RadioID: 4WTPID: 1Radio_local_ID: 0Adstate: enableOpstate: enableFragThreshold: 2346BeaconPeriod: 100ShortPreamble: 1DTIMPeriod: 1RTSThreshold: 2347ShortRetry: 7LongRetry: 4txpower: 20txpower state: manualuptime: 0downtime: 0Channel: 6channel state : autoSupportRateCount: 12Support Rate: 54.0 48.0 36.0 24.0 18.0 12.0 11.0 9.0 6.0 5.5 2.0 1.0 M/bpsradio apply wlan id: 1Radio Type: 11bgradio 1-0 BSS summaryWLANID Keyindex BSSID BSS State BSSPolicy MaxStaNum WDS_Mode1 1 00:14:D5:FC:32:73 enable NO_IF 64 disableSYSTEM# show radio 1-0RadioID: 4WTPID: 1Radio_local_ID: 0Adstate: enableOpstate: enableFragThreshold: 2346BeaconPeriod: 100ShortPreamble: 1DTIMPeriod: 1RTSThreshold: 2347ShortRetry: 7LongRetry: 4txpower: 20txpower state: manualuptime: 0downtime: 0Channel: 6channel state : autoSupportRateCount: 12Support Rate: 54.0 48.0 36.0 24.0 18.0 12.0 11.0 9.0 6.0 5.5 2.0 1.0 M/bpsradio apply wlan id: 1Radio Type: 11bgradio 1-0 BSS summaryWLANID Keyindex BSSID BSS State BSSPolicyMaxStaNum WDS_Mode1 1 00:14:D5:FC:32:73 enable NO_IF 64 disableSwitch配置1.检查设备版本，恢复出厂配置SYSTEM> enSYSTEM# show system boot_imgThe current boot file is AW1.3.10.5786SP1.X7X5.IMGSYSTEM# eraseSYSTEM# reboot2.AC启动后，确认配置已经清空SYSTEM> enSYSTEM# show startup-configStartup-config is NULL!3.检查SWITCH AC AP互联端口状态SYSTEM# show eth-port listPORTNO PORTTYPE LINK AUTO DUPLEX FLOWCTRL SPEED MTU(BYTES)1 ETH_GTX UP ON FULL - 100M 15222 ETH_GTX UP ON FULL - 100M 15223 ETH_GTX UP ON FULL - 100M 1522SWITCH3524(config)# create vlan 200 serviceSWITCH3524(config)# create vlan 100 manageSWITCH3524(config)# config vlan 200SWITCH3524(config-vlan)# add port 1/3 tagSWITCH3524(config-vlan)# add port 1/2 untagSWITCH3524(config)# config vlan 100SWITCH3524(config-vlan)# add port 1/1 tagSWITCH3524(config-vlan)# add port 1/3 untagSWITCH3524(config-vlan)#exitSWITCH3524(config)# show vlan port-member listCodes: U - vlan link status is up, D - vlan link status is down, u - untagged port member, t - tagged port member,* - promiscuous mode port memberVLAN ID VLAN NAME PORT MEMBER LIST1 (U) DEFAULT 1/2(u),1/4(u),1/5(u),1/6(u)1/7(u),1/8(u),1/9(u),1/10(u)1/11(u),1/12(u),1/13(u),1/14(u)1/15(u),1/16(u),1/17(u),1/18(u)1/19(u),1/20(u),1/21(u),1/22(u)1/23(u),1/24(u)100 (D) manage 1/1(t),1/3(u)200 (D) service 1/3(t),1/2(u)SWITCH3524 (config)#exitSWITCH3524#writeSTA配置:手动配置IP为2.2.2.0/24SERVER配置手动配置IP为2.2.2.0/24结果验证：●AP AC正常关联●STA可以接入AUTELAN●STA可以ping通SERVER实验三、AC AP集中转发-业务二层终结实验目的：学习、理解集中转发组网实验设备：实验拓扑：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_Lab实验三、AC AP 集中转发-业务二层终结（拓扑）DHCP SERVER Pool AP 1.1.1.0/24Pool STA 2.2.2.0/24实验步骤：7605配置 1、 AP AC 正常关联，下发无线相关配置给AP 2、本地转发变集中转发配置a.关闭wlan服务b.通过interface wlan1新建radio接口，启用集中转发SYSTEM(config)#interface wlan1SYSTEM(config-if)#ip add 2.2.2.1SYSTEM(config)#exitc.可以看到wlan0-1接口（上面配置创建）radio0-1-0.1接口（创建wlan1时系统自动创建，是集中转发的标志）SYSTEM#show interface descriptiond.配置sta地址池，绑定wlan1接口e.启用wlan服务f.开启快速转发SYSTEM(config)#config capwap-tunnelSYSTEM(config-capwap)#set flow-based-forwarding enable SYSTEM(config-capwap)#exitg.配置IP分片为1300字节SYSTEM(config)#config capwap-tunnelSYSTEM(config-capwap)#set ipfrag_ingress_pmtu enable SYSTEM(config-capwap)#set ipfrag_inform_nhmtu_instead enableSYSTEM(config-capwap)#set ipfrag_ignoredf disable SYSTEM(config-capwap)#exitSYSTEM(config)#config firewallSYSTEM(config-firewall)#add firewall desc tcpmss 1SYSTEM(config-firewall)#modify firewall 1 protocol tcpSYSTEM(config-firewall)#modify firewall 1 act tcpmss 1300SYSTEM(config-firewall)#service enableSYSTEM(config-capwap)#exitSwitch配置按照拓扑图配置即可STA配置结果验证：●AP AC正常关联●STA可以接入AUTELAN-Lab，并获取到2.2.2.0/24网段地址实验四、AC AP集中转发-业务二层转发实验目的：学习、理解集中转发组网实验设备：实验拓扑：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_Lab实验四、AC AP 集中转发-业务二层转发（拓扑）DHCP SERVER Pool AP 1.1.1.0/24Pool STA 2.2.2.0/247605配置 1、 AP AC 正常关联，下发无线相关配置给AP 2、本地转发变集中转发配置a.关闭wlan服务b.通过interface radio1-0.1新建radio接口，启用集中转发SYSTEM(config)#interface radio1-0.1SYSTEM(config)#exitc.启用wlan服务d.配置ebr，桥radio口和业务vlanSYSTEM(config)#creat ebr 1 CMCCvlan200SYSTEM(config)# config ebr 1SYSTEM(config-ebr 1)# set ebr add interface radio1-0.1 SYSTEM(config-ebr 1)# set ebr add interface eth 0-3 SYSTEM(config-ebr 2)# service enableSYSTEM(config-ebr 1)# set bridge_isolation disable //关闭隔离SYSTEM(config-ebr 1)# set bridge_multicast_isolation disable //关闭组播播隔离SYSTEM(config-ebr 2)# exitSYSTEM(config)# show ebr 1EBR 1 infomationEBR id: 1EBR name: ebr1EBR state: enableEBR isolation policy: disableEBR multicast isolation policy: disableEBR sameportswitch policy: disableEBR interface: radio0-1-0.1EBR interface: eth 0-3Switch配置按照拓扑图配置即可STA配置结果验证：●AP AC正常关联●STA可以接入AUTELAN-Lab，并获取到2.2.2.0/24网段地址结果验证：●AP AC正常关联●STA可以接入AUTELAN，并获取正确的IP地址●STA可以ping通SERVER实验五、AC AP三层互联、业务本地转发实验目的：学习、理解三层组网、本地转发组网实验设备：实验拓扑：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_Lab实验五、AC AP 三层互联、业务本地转发（拓扑）DHCP SERVER Pool AP 1.1.1.0/24Option 43 3.3.3.1Pool STA 2.2.2.0/24实验步骤：7605配置SYSTEM(config)#ip route 1.1.1.0/24 3.3.3.1Switch配置配置AP地址池SYSTEM(config-pool)#ip dhcp server router 1.1.1.1//配置AP网关地址SYSTEM(config-pool)#ip dhcp server option43 3.3.3.1//通过option43属性下发AC地址SYSTEM(config-pool)#set local wlan_vlan 200STA配置结果验证：●AP AC正常关联●STA可以接入AUTELAN，并获取正确的IP地址●STA可以ping通SERVER实验六、AC AP三层互联、业务集中转发实验目的：学习、理解三层组网、集中转发组网实验设备：实验拓扑：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_Lab实验六、AC AP 三层互联、业务集中转发（拓扑）DHCP SERVER Pool AP 1.1.1.0/24Option 43 3.3.3.1DHCP SERVER Pool STA 2.2.2.0/247605配置SYSTEM(config)#ip route 1.1.1.0/24 3.3.3.1AP上线后，配置集中转发即可Switch配置配置AP地址池SYSTEM(config-pool)#ip dhcp server router 1.1.1.1//配置AP网关地址SYSTEM(config-pool)#ip dhcp server option43 3.3.3.1//通过option43属性下发AC地址STA配置结果验证：●AP AC正常关联●STA可以接入AUTELAN，并获取正确的IP地址实验七、不同vlan分配同一网段IP实验目的：学习、理解ebr下的隔离实验设备：IP 1.1.1.0/24IP 2.2.2.0/24SSID AUTELEN_Lab实验七、不同vlan 分配同一网段ip （拓扑）IP 1.1.1.0/24实验步骤：7605配置配置ebr ，桥业务vlanSYSTEM(config)#creat ebr 1 APSYSTEM(config)# config ebr 1SYSTEM(config-ebr 1)# set ebr add interface eth1.100 SYSTEM(config-ebr 1)# set ebr add interface eth1.200 SYSTEM(config-ebr 2)# service enableSYSTEM(config-ebr 1)# set bridge_isolation enable //默认启用SYSTEM(config-ebr 1)# set bridge_multicast_isolation enable //默认启用SYSTEM(config-ebr 2)# exitSYSTEM(config)# show ebr 1EBR 1 infomationEBR id: 1EBR name: ebr1EBR state: enableEBR isolation policy: disableEBR multicast isolation policy: disableEBR sameportswitch policy: disableEBR interface: radio0-1-0.1EBR interface: eth 0-3SYSTEM(config)#interface ebr 1SYSTEM(config)#ip address 1.1.1.1/24SYSTEM(config)#ip pool apSwitch配置按照拓扑图配置即可STA配置结果验证：AP位于不同vlan但采用同一网段地址可以和AC关联。
阿尔卡特基站培训-完整
阿尔卡特基站组成及开通步骤阿尔卡特的BTS分为g3，g4和mbi三种类型，前两种是比较老的，区别在于g3，g4的shelf0层（Shelf0是BTS最上面的一层，主要放置传输设备和电源。
）的构造不同以及天线馈线的接口位置不同。
现在多用mbi机架。
其中mbi又分为mbi3和mbi5两种，这两者的区别在于设备的架子层数不同，前者是三层的，后者则是有五层的。
层数是由下而上顺序。
Mbi5的设备，按照规范操作，1、3、5层是安放频点（即载频板）的，而每层放置4个频点，每层上面都有3个风扇。
SUM板（主控板）一般放在第2层的第一个位置。
2、4层余下的空间可以用来放ANY（合路器）。
在BTS中，关于小区与机架频点划分的规范是：1.三个小区，频点位置分配是：1、2、3、4四个频点为第一小区；5、6、9、10四个频点为第二小区；7、8、11、12四个频点为第三小区。
G3、G42小区3小区1小区MBI2小区１小区３小区2.两个小区，1、2、3、4、7、8六个频点为第一小区，5、6、9、10、11、12六个频点为第二小区，每个小区加一个NY。
BTS机架每层有12个插槽，分别以1、2、3、4、5、6、7、8、9、A、B、C排列，插在插槽上的器件的地址，是根据层数和槽位来规定的，例如插在第一层的第一个槽位上的器件的地址是16进制为11，10进制为17；在第二层上的器件插在A槽位上，此器件的地址是16进制为2A，10进制为42，“trem17”就指第一层的第一块载频板。
1个腔体一般带一个小区，一般最多带8个频点。
如果超过8个频点，可以用2个腔体连接。
在BTS中，第二层的腔体即带1小区，第四层右端的腔体带2小区，左端的腔体带3小区。
在基站安装后，在开站前先要用万用表检查电压48V，之后先开主控板所在的背板的电源，然后把所有背板的电源打开，之后用软件进行开通前调测，具体步骤如下：1.F2连接BTS；2.下载数据；（commissioning-BTS SW-Download）3.配频率；（自动会弹出一个界面，从左边的选项框中选出对应BTS上载频板数量相等的频点数目，比如有8个载频板，就选8个对应的编号，编号可以随便选取）4.配小区；（界面自动弹出，在edit编辑mapping界面上进行频率的配置，如果是一个小区的，将RA1和RA2的值从零改为1）5.把所有的器件激活；（commissioning（试运行）–initianlization(初始化)all sector（扇区）6.测功率（可选）；7.测驻波（可选）；8.测风扇（可选）；9.end commissioning，会弹出一个对话框问你是否确定要结束，选择“No”10.配数据，数据包括Qmux（同步），oml ts（时隙），tre ts（频点时隙）和Qmux ts（同步时隙）。
WiFi代维培训课件一：WiFi技术基础
WiFi技术基础江苏电信WiFi代维培训课件一：中国电信江苏公司2011年10月用戶至上用心服务Customer First ServiceForemost课程内容•基础概述•无线传播•技术原理•组网应用无线技术概述GSM GPRS EDGETDTD--SCDMA WCDMACDMA 2000CDMA1XIS IS--95HSPALTEAIE 802.11b 802.11n802.16d 802.16e802.15RFID Bluetooth PAN LAN MAN WAN UWB 10kbps100kbps1Mbps 10Mbps100Mbps 1Gbps2G 2.5G 3G B3GOFDM,MIMO,智能天线IEEE 3GPP/2802.20802.11802.11a/g数据无线网络分类WPAN WLAN WMANl2.4GHz ISM免费频段l低功耗、低成本l短距离通信(10米)l低速传输(723Kbps)l点到点及点到多点组网l连接便携及固定设备l2.4/5.8GHz ISM免费频段l高传输速率（600Mbps）l中近距离通信（100-300米）l动态速率调整l支持MESH组网l支持慢速移动l2－66G 频段2-11GHz应用于非视距传输10-66GHz应用于视距传输l较高传输速率802.16-2004最大速率74Mbps802.16e最大下载速率6Mbpsl远距离通信802.16-2004传输距离7-10km802.16e传输距离3-5kml支持车速移动(802.16e)IEEE802系列标准IEEE 802委员会现已制定了如下标准：l802.1——概述、体系结构和网络互连，以及网络管理和性能测量；l802.2——逻辑链路控制。
这是高层协议与任何一种局域网MAC子层的接口；l802.3——CSMA/CD。
定义CSMA/CD总线网的MAC子层和物理层的规约；l802.4——令牌总线网。
定义令牌总线网的MAC子层和物理层规约；l802.5——令牌环型网。
阿尔卡特培训资料081222
1至3槽为A21E1盘，下63个E1电路，给设备配套的是64系统的DDF架。 10、12槽为按1：1备份的CONGI盘，主要功能是提供两路电源输入 及时钟的输入输出等功能。11槽是SERVICE盘，用于公务电话功能。 22槽为EQUICO盘(监控盘）设备的FLASH卡就插在此盘内。23及40 槽是1：1热备份的矩阵盘，功能是交叉连接功能。24槽是63E1盘，是 对应1-3槽的E1电路处理盘。25和28槽是2.5G光盘，是对应环上方向 的两个光口。
电 源 盘
第4槽 第2槽 第1槽
第5槽 第3槽
电 源 盘 防尘网提手
联通文档，未经许可不得扩散
文档密级：内部公开
.维护注意事项：
★第1槽位为设备的综合盘，本盘集成了设备的主要功能，盘上 有A(左)、B（右）两个光口。设备的软件及数据储存在位于综 合盘上的FLASH卡上面，插卡的插槽位于盘的左侧，换盘的时 候必须先将原盘的卡拔下，插到新盘上面。 ★第2槽位为2M接口盘，换盘时先拔下机盘，然后拔下2M电缆 插头；把电缆插头插到新盘的2M插座上后再将盘插到槽位中。 ★1642EM设备机盒内部有一个散热风扇，必须定期对风扇防尘 网进行清理。防尘网插在右面电源盘的右侧，外面有一个U型 的提手，只需抓住提手向外拉即可将防尘网拔出。
联通文档，未经许可不得扩散
文档密级：内部公开
ACCESS CARD WITH OPTICAL MODULE
PORT CARD WITH OPTICAL MODULE
J J5 J6 J1 J1 J2 J2 J3 J4 J5 J8 J4 J6 t Channel 1 Output channel 1 Input Channel 2 Output channel 2 Input Channel 3 Output channel 3 Input Channel 4 Output channel 4
阿尔卡特固定无线互联网快速入门指南说明书
MANUAL DE USUARIO INICIO RÁPIDO INTERNET FIJO INALÁMBRICONo extraiga la tarjeta SIM cuando esté en uso. Hacerlo afectará el rendimiento de su dispositivo y los datos almacenados en latarjeta SIM pueden perderse.N o sustituya ni utilice otro adaptador de corriete diferente al de fábrica y que viene incluido en el empaque. Para obtener detalles sobre el modelo de adaptador específico, comuníquese con un distribuidor autorizado. Una vez conectado a una toma de corriente, el dispositivo se enciende automáticamente.3).- CONFIGURAR UNA CONEXIÓN WI-FIAsegúrese de que su cliente (computadora, tableta o teléfono inteligente) también sea compatible con Wi-Fi!.Paso 1 : Habilite Wi-Fi en el dispositivoCuando el indicador de Wi-Fi está fijo, la función Wi-Fi del dispositivo está encendida.7Para evitar que personas no autorizadas accedan a su red Wi-Fi, se recomienda que cambie el SSID y la clave de Wi-Fi de vezen cuando.Para obtener más detalles, consulte la información de ayuda en la página de administración web.Paso 3: Configurar una conexión Wi-Fi en su clienteMétodo 1: Configurar una conexión Wi-Fi manualmente1. Desde su cliente habilitado para Wi-Fi, busque redes inalámbricas en su área.Usuario: admin Contraseña: admin。
《无线mesh网络》课件
高可用性
成本效益
无线Mesh网络具有多路径传输的特点，能 够提供更高的可靠性和可用性，降低单点 故障的风险。
无线Mesh网络能够降低布线和维护成本， 同时提高网络覆盖范围和容量。
挑战分析
性能限制
无线传输受到环境因素和干扰的影响，可能导致 网络性能下降。
管理复杂性
无线Mesh网络的管理和维护可能比有线网络更 加复杂，需要更多的专业知识和技能。
。
无线Mesh网络的发展历程
起源
无线Mesh网络的起源可以追溯到20 世纪90年代，当时主要用于军事通 信和临时通信网络的建设。
技术发展
随着无线通信技术的不断进步，无线 Mesh网络逐渐发展成熟，成为一种 可靠的无线通信解决方案。
应用推广
近年来，随着物联网和智能城市等领 域的快速发展，无线Mesh网络的应 用越来越广泛。
特点
具有自组织和自修复的能力，能够快 速部署，覆盖范围广，可扩展性强， 能够提供高速数据传输和稳定的网络 连接。
无线Mesh网络的应用场景
智能城市
用于城市监控、交通控制、环 境监测等。
工业自动化
实现设备间的通信和控制，提 高生产效率。
农村地区
在偏远地区提供网络覆盖，满 足居民通信需求。
灾难救援
在灾害发生后快速部署通信网 络，保障救援工作的顺利进行
QoS保障机制的挑战
QoS保障机制面临的挑战在于如何根据不同的应用需求和 网络环境，设计高效的QoS保障机制，同时平衡网络性能 和资源利用。
03
无线Mesh网络的优势与 挑战
优势分析
灵活性
扩展性
无线Mesh网络能够快速部署，无需依赖有 线基础设施，适应性强，可广泛应用于各 种环境和场景。
WIFI基础知识培训课件
隔直作用，保护我们的IQ Flex、IQ View等设备
PA （Power amplifier功率放大器)
功率放大器，power amplifier俗称PA，主要的作用就是将 无线收发器送来的射频信号进行功率放大，保证有足 够大的输出功率满足设计需求。
我们的产品很多是把PA集成在Transceiver里面，外置PA 的产品，都是使用IC来实现的。在实际使用PA时，我 们一般会考虑PA如下几项参数：
WIFI基础知识培训PPT 讲座
WLAN基础
WLAN标准 Channel(信道) Rate(速率) Power(功率) EVM(矢量误差) Sensitivity(接收信号灵敏度)
SSID 无线安全
WPS
WLAN电路
Transceiver（收发器）
Balun/Filter/DC block TX EPA、IPA
IEEE 11N sensitivity Specifications
信标(Beacon)
AP每隔一定时间广播一次Beacon帧 处于IBSS模式的站点也会定时广播Beacon帧 Beacon帧包含了很多IE（Information Elements），标示了AP的能力。 站点监听通过AP的Beacon，保持与AP的心跳，或者获知周围AP的情况
WiFi 产品的一般射频设计框图
今天在这里，我们只讲解与射频电路相关的一些内容， 发送信号时，收发器本身会直接输出小功率的微弱的射 频信号，发送至功率放大器（Power amplifier)进行功率 放大，然后通过收发开关（Transmit/Receive switch)经由 天线（Antenna)辐射至空间、接收信号时，天线会感应 到空间的电磁信号，通过收发开关之后到低噪声放大器 （Low noise amplifier, LNA)进行放大，这样，放大后的 信号就可以直接送给收发器进行处理，进行解调。
无线知识培训之Mesh网络
Mesh网络帧转发流程
MPP
PREP
RNN
RNN
PREP
PREP
RNN
PREQ
MP
MP
RNN
PREP
PREP
RNN
MP
PREQ
PREQ
STA
PREQ PREQ
MP
RNN
PREP
STA
工作过程
• 1. MPP会定时（可根据环境手动配置）向整 个Mesh网络广播RNN帧，MP收到广播的RAN保存MPP的地 址，根据算法，建立到MPP的路由信息，并转发广播的 RAN帧
• 2. MP收到广播RAN帧后，发PREQ帧或者转发PREQ帧给 MPP，MPP建立到MP的路由信息
• 3. MPP收到PREQ帧后，给MP回应PREP帧，更新路由信息 • 4. 用户间通信，用户（sa）首先会发包给当前的MAP（
Meshsa） ，然后组装成6地址报文通过查询路由信息表 在Mesh网络间传播，到达目的MAP（Meshda），分解成 正常的3地址wifi包传递给目的用户（da），完成一次通信
从拓扑结构上看，WLAN 是典型的点对多点的网络，所有终端通过单跳接 入AP，再接入有线以太网，因而数据不可转发。而对于网状结构的Mesh网络 ，数据可以通过MR（Mesh Router）进行只能转发。
从覆盖范围来讲，WLAN虽然能提供高速的数据服务，但典型情况下AP的 覆盖范围仅限于几百米。而无线Mesh设备体积小巧且价格便宜，其多跳性可 以扩大WLAN的覆盖范围，使其能在大范围内实现高速通信。
• 传统路由协议 传统路由协议是专为有线网络设计的，四种最常见的协议是路由信
息协议(RIP)、内部网关路由协议(IGRP)、最小路径优先(OSPF)、加强型 内部网关协议(EIGRP).由于有线网络链路质量相对稳定，传统路由协议 并没有考虑到无线网络动态变化的特征，因此它们并不完全适合无线 Mesh网。 • Mesh路由协议的设计应注意： 1. 不能仅仅根据“最小跳数”来进行路由选择，需要综合考虑多种性 能度量指标来进行路由选择。 2. 要提网络容错性和健壮性的支持 3. 能够在多条路径之间进行负载均衡，尽最大限度利用系统资源 4. 能同时支持Mesh路由器和Mesh终端
阿尔卡特光传输设备日常维护培训课程
量，影响正常的网管数据传输和引起其他意外。 • 要关闭网管计算机，必须先将操作系统正常退出，再切断电
源。
SDH设备日常维护要求
• 保证设备的工作条件，如工作环境和工作电源；保持机房清洁、防尘、 防潮、防止鼠虫进入。
常见故障分析及处理
同步信息S1字节失配（S1-M1SS）
出现此告警表示对端有“S1”发送，但本盘没有收到“S1”信号。 出现告警的原因： 1、 当光路盘接收不到的光信号或光路出现异常时； ➢ 2、 可能是表示对端有S1发送，但本盘没有收到S1信号；
3、 如果时钟盘配了传递“S1”字节，群路盘有传递“S1字节 的功能； ➢ 4、 可能是时钟盘或光盘不好引起。 处理的方法： 1、如果是时钟盘没有配“S1”字节，请按要求配置即可消除告警， 如果是O2500光盘没有传递功能请将BCT软件升级，O2500光盘上 有一个活动配置“S1控制”应设为“开”。 2、如果机盘不好请更换机盘。
阿尔卡特光传输设备日常维 护培训课程
内容提要
• 设备运行环境 • 网管计算机的运行环境要求 • SDH设备日常维护要求 • 基本操作与注意事项 • 故障定位的基本思路及常用方法 • 常见故障分析及处理 • SDH误码分析
设备运行环境
设备运行环境
保证设备正常工作的直流电压：－48V
允许的电压工作范围是： –48 ±20%（-38.4V~-57.6V）
处理的方法：
1.用光功率计测量接收光功率；检查接收光功率是否正常，检查光接头断面是 否清洁，对端发送光功率是否正常。 2.当接收功率过大时需加衰耗器;接收光功率过小时可更换发送光功率大的机 盘等。
09年网优培训文档模板-阿尔卡特BSS和OMC
目 标
1. 阿尔卡特BSS
2. 阿尔卡特OMC 3.主要参数说明 4.
BSS系统连接图
BTS功能结构图
BTS硬件结构
BTS模块-SUM
BTS模块-TRE
载频类型 Trgm Trag Trage Taghe Tgt09 Tgt18
功率 35W 45W 60W 60W 60W 60W
当前阿尔卡特系统共有2种BSC：G2BSC、MXBSC。 G2BSC内有14个TSU单元，管理84个TSU端口和管理448个载频。
1个半速率载频相当于2个全速率载频，也就是1个TCUC只能管理2个
半速率载频。当TCUC下挂了全速率载频就不能再下挂半速率载频， 反之亦然。每个用于EGPRS专用的ExtraAbis时隙相当于0.5个全速率 载频。 MXBSC并没有TSU和TCUC，每个BSC有11个LIU，每个LIU下有16个 Abis端口，每个BSC共计有176个Abis端口。而载频主要由CP模块进 行管理，每个模块可管理200个全速率载频，目前MXBSC配置3个CP 模块。BSC会自动均衡各CP模块。
18
阿尔卡特OMC简介
OMC-R的主要功能： 1、监控BSS的工作状态和告警
2、查询和修改BSC、基站、小区、载频参数
3、创建、删除BSC、基站、小区、载频 4、储存话务报告
19
OMC-R入口
OMC操作一般是在个人电脑上运行XMANAGER后进行操作，进入 OMC步骤如下：
1、运行Xbrowser
35
传输端口表示方法
基站开站工单的TSU传输端口格式为TSUX-Y，X为寻到到的端口所在TSU 号码，而Y指的是该TSU的第几个端口Y=（Abis TP）N/6的余数（1-6除 以6的余数即为本身）。 （Abis TP） N为 中的内容 下面例子的端口号为:TSU1-6
无线mesh网络PPT优秀课件
简介
简介
在无线Mesh网络中，任何无线设备节点都可以同时作为AP和路由器，网络中的每个节点都可以发送和接收信号，每个节点都可以与一个或者多个对等节点进行直接通信。无线Mesh网络去掉了节点之间的布线需求，但仍具有分布式网络所提供的冗余机制和重新路由功能。 在无线Mesh网络里，如果要添加新的设备，只需要简单地接上电源就可以了，它可以自动进行自我配置，并确定最佳的多跳传输路径。添加或移动设备时，网络能够自动发现拓扑变化，并自动调整通信路由，以获取最有效的传输路径。
部署安装简便
NLOS
稳定性
结构灵活
Mesh优势
高带宽
可在室外应用
部署安装简便
部署安装简便
安装Mesh节点非常简单，将设备从包装盒里取出来，接上电源就行了。 由于极大地简化了安装，用户可以很容易增加新的节点来扩大无线网络的覆盖范围和网络容量。在无线Mesh网络中，不是每个Mesh节点都需要有线电缆连接，这是它与有线AP最大的不同。
稳定性
稳定性
实现网络稳定性通常的方法是使用多路由器来传输数据。如果某个路由器发生故障，信息由其他路由器通过备用路径传送。E-mail就是这样一个例子，邮件信息被分成若干数据包，然后经多个路由器通过Internet发送，最后再组装成到达用户收件箱里的信息。Mesh网络比单跳网络更加健壮，因为它不依赖于某一个单一节点的性能。在单跳网络中，如果某一个节点出现故障，整个网络也就随之瘫痪。而在Mesh网络结构中，由于每个节点都有一条或几条传送数据的路径。如果最近的节点出现故障或者受到干扰，数据包将自动路由到备用路径继续进行传输，整个网络的运行不会受到影响。
网络结构
采用网状Mesh拓扑结构，是一种多点到多点网络拓扑结构，各网络节点通过相邻其他网络节点，以无线多跳方式相连。
培训学习资料-WiFi和-2022年学习资料
■-IEEE802.5---Token-Ring访问控制方法-IEEE802.6---城域网访问控制方法与 理层规-范-IEEE802.7---宽带局域网访问控制方法与物理-层规范-IEEE802.8---FDDI 问控制方法与物理层规范-IEEE802.9---综合数据话音网络
■-IEEE802.10---网络安全与保密-◆-IEEE802.11---无线局域网访问控制方法与物理层 范-IEEE802.12---100VG-AnyLAN访问控制方法与物理层规范-IEEE802.14协调混 光纤同轴HFC网络的前端和用户站点-间数据通信的协议。-IEEE802.15无线个人网技术标准，其代表技术 蓝牙-Bluetooth。-IEEE802.16:宽带无线MAN标准一NiMAX
IEEE802标准系列-■-IEEE802.1A---局域网体系结构-IEEE802.1B---寻址、网络 连与网络管理-IEEE802.2---逻辑链路控制LLC-IEEE802.3---CSMA/CD访问控制方 与物理层-规范-7
■-IEEE802.3i---10Base-T访问控制法与物理层规范-◆-IEEE802.3u---100 ase-T访问控制方法与物理层规范-IEEE802.3ab--1000Base-T访问控制方法与物理层规范 IEEE802.3z-1000Base-SX和1000Base-LX访问控制方法-IEEE802.4--oken-Bus访问控制方法与物理层规范
·IEEE802.11,主要用于解决办公室局域-网和校园网中用户与用户终端的无线接-入，业务主要限于数据访 ，速率最高-只能达到2MbpS。-■由于它在速率和传输距离上都不能满足-人们的需要，所以IEEE802.1 标准被-IEEE802.11b所取代了。-12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
All Rights Reserved © Alcatel-Lucent 2007
点对点模式 Ad-hoc (Peer-to-Peer)
16
All Rights Reserved © Alcatel-Lucent 2007
Wireless *MESH* Evolution
模块密度 模块化产品设计 可扩展性
1st Gen WMN
1 无线模块 固化设计 非常有限的支持
多跳时延
高
多跳吞吐
极低
2nd Gen WMN
2 无线模块 固化设计 有限支持
无线中继器用来在通讯路径的中间转发数据，从而延伸系统的覆盖范围 。
无线中继器模式的组网如下图：
15
All Rights Reserved © Alcatel-Lucent 2007
介绍内容
WiFi技术简介 WiFi MESH 技术演进 MESH 技术特点 MESH 产品简介 MESH无线应用
该标准是为了可以在多个厂商的无线局域网内实现访问互操作，保证网络内 访问点之间信息的互换
该标准是802.11b的扩充，目的是制定更高速率的物理层规范（物理层最大 数据率至少是20 Mbit/s），通过提高数据率，来增强802.11b兼容网络的性 能和应用。
增强WLAN的安全和鉴别机制。 该标准支持高速率,运行802.11n组网协议将为WLAN提供500Mbps的速率引 入了多输入多输出(MIMO)技术和宽信道带宽技术 。
8
All Rights Reserved © Alcatel-Lucent 2007
无线局域网标准现状
标准批准时间
每子频道最大的数据 速率
调制方式 每子频道的数据速率
802.11b 1999 年 7 月
11Mbps
802.11a 1999 年 7 月
54Mbps
CCK 1,2,5.5,11Mbps
WiFi MESH技术培训文档
上海贝尔阿尔卡特股份有限公司 2008年9月
All Rights Reserved © Alcatel-Lucent 2006
介绍内容
WiFi技术简介 WiFi MESH 技术演进 MESH 技术特点 MESH 产品简介 MESH无线应用
2
All Rights Reserved © Alcatel-Lucent 2007
ratdraionssmtraitntisnmgit
Packet queued
802.11b 802.11a
CH 152
802.11b 802.11a
CH 152
802.11b 802.11a
Can’t transmit – must listen
I’m free!
802.11a 802.11b
5
All Rights Reserved © Alcatel-Lucent 2007
IEEE802.11协议介绍
➢ 1990年，IEEE执行委员会创建了802.11工作组，负责制定无线局 域网（WLAN）标准，解决不同WLAN设备之间的兼容性问题。参 照ISO七层模型，IEEE802.11主要从WLAN的物理层（PHY）和媒 体访问控制层（MAC）两个层面制定系列规范
输出功率
发射功率和接收灵敏度以dBm为单位, m 代表 1 毫瓦 (mW)
Rules of Thumb ▪ 3dB增益意味着功率翻倍 ▪ 每增加 10 dB,功率放大10倍
“dBi” 用于天线，用于将天线的功率级别同理论上 的点状全向天线进行比较（isotropic antenna ） (因此在dBi中使用 i)
OFDM
6,9,12,18,24,36,4 8,54Mbps
工作频段
2.4 – 2.4835GHz 5.15 – 5.35GHz 5.725 – 5.875 GHz
802.11g 2003 年 6 月
54Mbps
OFDM 和 CCK CCK: 1,2,5.5,11Mbps OFDM: 6,9,12,18,24,
较高
低
3rd Gen WMN
3个或更多无线模块 插卡式模块化设计
高度支持 持
有限支持
高度支持
WMN - Wireless MESH Node
17
All Rights Reserved © Alcatel-Lucent 2007
第一代MESH网络
▪ 单无线模块
▪ 所有的无线终端和设备回程都工作在一个信道
WPAN
BWA
令牌环 无线局域网 蓝牙
宽带无线
MAC PHY OSI层1
定义了介质访问控制(MAC)和物理层的操作，包括MAC子层、 MAC服务和协议以及三个物理层
7
All Rights Reserved © Alcatel-Lucent 2007
IEEE标准 802.11a 802.11b 802.11d
多 AP 模式的组网如下图：
13
All Rights Reserved © Alcatel-Lucent 2007
无线网桥模式
利用一对AP连接两个有线或者无线局域网网段，无线网桥模式的 组 网如下图：
14
All Rights Reserved © Alcatel-Lucent 2007
无线中继器模式
理解射频
频率 调制
▪ 调幅 (AM), 调频 (FM), 调相 (PM) ▪ 正交频分复用 (OFDM)
802.11a, 802.11g, 802.16, 802.20 高频谱利用率 (更高带宽) 高灵活性，符合可用的信道带宽 抗多径（Multi-path）
Noise vs. Signal
3
All Rights Reserved © Alcatel-Lucent 2007
天线
3 种基本特性 ▪ 增益 – 功率放大 ▪ 方向 – 信号传输模式的形状 ▪ 极化 – 能量以何角度发射到空中
4
“Fresnel” Zone All Rights Reserved © Alcatel-Lucent 2007
➢ IEEE802.11定义的协议体系结构如图所 示。在最低的层次即物理层，在这个层 次之上是MAC层MAC层中较低的子层 是分布式协调功能（DCF）点协调功能 （PCF）是一种集中式的MAC算法LLC 层提供了一个到高层的接口并完成诸如 差错控制等链路层功能
6
All Rights Reserved © Alcatel-Lucent 2007
IEEE 802 LAN标准系列
IEEE 802.2 逻辑链路控制(LLC)
OSI层2
IEEE 802.3
Ethernet 以太网
IEEE 802.4
Token Bus 令牌总线
IEEE 802.5 IEEE 802.11 IEEE 802.15 IEEE 802.16
Token Ring WLAN
由无线工作站组成，用于一台无线工作站和另一台或多台 其他无线工作站的直接通讯，该网络无法接入到有线网络中，只能独立 使用。无需 AP ，安全由各个客户端自行维护。
点对点模式中的一个节点必需能同时“看”到网络中的其他节点，否则 就认为网络中断，因此对等网络只能用于少数用户的组网环境，比如 4 至 8 个用户。
基础架构模式的组网如下图：
12
All Rights Reserved © Alcatel-Lucent 2007
多AP模式
是指由多个 AP 以及连接它们的分布式系统 (DS) 组成的基础架构 模式网络，也称为扩展服务区（ ESS ）。扩展服务区内的每个 AP 都是 一个独立的无线网络基本服务区（ BSS ），所有 AP 共享同一个扩展服 务区标示符（ ESSID ）。分布式系统 (DS) 在 802.11 标准中并没有定义 ，但是目前大都是指以太网。相同 ESSID 的无线网络间可以进行漫游， 不同 ESSID 的无线网络形成逻辑子网。
36,48,54Mbps
2.4 – 2.4835GHz
可用频宽 不重叠的子频道
9
83.5MHz 3
300MHz 12
All Rights Reserved © Alcatel-Lucent 2007
83.5MHz 3
无线局域网拓扑结构
根据无线接入点 AP 的功用不同， WLAN 可以实现不同的组网方式。目前有基础架 构模式、点对点模式、多 AP 模式、无线网桥模式和无线中继器模式五种组网方式。
802.11e
802.11f
802.11g 802.11i 802.11n
说明
制订5 GHz波段上的物理层规范。 制定2.4 GHz波段上更高速率的物理层规范。 当前802.11标准中规定的操作仅在几个国家中是合法的，而制订该标准的目 的是为了扩充802.11无线局域网在其他国家的应用。
该标准主要是为了改进和管理WLAN的服务质量，支持QoS,保证能在802.11 无线网络上进行话音、音频、视频的传输、可视会议、媒体流的传送、增强 的安全应用及移动访问应用等。
802.11b
CH 1
802.11b
ERveqryuirraedsioasccmesusst
powiPnaatcitkowelithsiqtleunoebtuheeefdor re
ratdraionssmtriatntisnmgit
18
All Rights Reserved © Alcatel-Lucent 2007
点对点模式的组网如下图：
11
All Rights Reserved © Alcatel-Lucent 2007
