CAE基础培训(最全)ppt

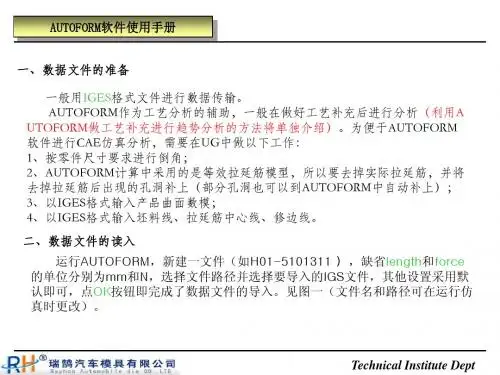

CAE培训-01
板料定位，点input用右键选取定位 点，或import导入定位点
图十 Technical Institute Dept
AUTOFORM软件使用手册 closing—模拟凹模与压边圈的压合过程，成形方式选择closing方式，die设为v=1， punch和binder设为stationary，duration选择during time方式，time值为工具die 与binder之间的距离
Technical Institute Dept
AUTOFORM软件使用手册
图一
图二 Technical Institute Dept
AUTOFORM软件使用手册 三、几何构型（Geometry Generator） 曲面数据读入后，自动被划分网格，见图二，按F键，进入光照模式。读入的 曲面自动全部被认为是Part，如果读入的曲面已经完成工艺补充，则不必再进行几 何构型的其他操作了，如果读入的曲面有局部孔洞，需要进行孔洞的填补，点击A PPLY按钮，会显示出PART的边界及孔洞边界。
图五
图六 Technical Institute Dept
AUTOFORM软件使用手册
1、输入坯料（Blank） 如图七： input—用鼠标右键画出坯料线； Import—导入其他格式文件的坯料线（如IGS）； Rectangle—矩形坯料，输入坯料中心及长、宽； Copy from—从当前模型中复制； Dependent—相关于当前模型； Arc—圆形或扇形坯料 Position—定位坯料位置，如单动拉延：on bind er,双动拉延：on die
计算精度选择，相应 精度等级与各参数对 应关系如下：
初始分析时可采用 membrance单元 （计算速度快）， 有起皱趋势或分析 结果稳定后需用sh ell单元（计算速度 慢）
CAD技术材料加工的CADCAECAM的实际应用PPT课件
图2 原工艺冷铁布置
第10页/共43页
一次浇注成功的燃气轮机缸体
图3 原工艺充型模拟 图4 原工艺凝固模拟结果 模拟发现，原工艺铸件小半径端柱面内存在大面 积的缩孔缩松危险区。需要加大原工艺此处放置冷 铁的密度和厚度，经多个方案的模拟对比，优化出 一个合适的冷铁布置方案。
第11页/共43页
克服康明斯机体的夹渣问题
第42页/共43页
感谢您的观看。
第43页/共43页
学 集成化注射模CAD系统；浙江大学 精密注射模CAD/CAM系统。
第36页/共43页
注射成型CAE
❖ 目前，注射模CAE限于注射过程的计算机分析，即模拟注射成型中熔体充 模、保压与冷却过程以及预测塑料制品在脱模后的翘曲变形。
第37页/共43页
华中科技大学模具技术国家重点实验室成功开 发了三维真实感流动模拟软件HSCAE 3DRF
第30页/共43页
焊接CAE应用实例
一个简单的T型梁纵向收缩引起 的弯曲变形
图1 T型梁焊接变形图
第31页/共43页
空调压缩机焊接变形 与应力分析
管板焊接
图2 压缩机焊接的残余变形
图3 管板焊接过程中某一 时刻的温度场
第32页/共43页
高精度液力变矩器
图4 液力变矩器的焊接变形
第33页/共43页
图5 康明斯机体原工艺 图6 康明斯机体改进工艺
第12页/共43页
克服康明斯机体的夹渣问题
图7 原工艺流动前沿 雨淋形态
图8 改进工艺流动前沿 整齐而不零乱
第13页/共43页
一次浇注成功的大型铸钢件校直机机架
图9 机架原工艺凝固模拟结果 图10 机架改进工艺模拟结果 经模拟，发现该件四角处的四个冒口补缩通道先于铸件
CAE结构仿真分析及技术培训
CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目：电子机械产品结构强度与振动性能分析报告人：吴忠鸣工程师个人简介吴忠鸣硕士，工程师，2005年获华中科技大学材料加工硕士学位。
2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术研究院产品与工程仿真实验室。
研究领域主要包括：结构方向的强度及疲劳分析、显式动力学、振动与噪声等，从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。
主持或参与项目：1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析：通过校验手机整机在跌落、球落工况下的强度，以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析（压延铜），为设计方案提供改进建议；2、多款知名品牌电脑机箱整机模态、响应及随机振动分析：机箱在随机振动测试中部件会出现开裂现象，通过整机模态、频率响应及随机振动一系列分析找出关键频率，通过优化结构设计及改良连接方式消除开裂现象；3、电脑PCB板组件级静力分析：针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析，在一定载荷条件下，控制PCB板上的芯片引脚周围应变在一定范围内；4、温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。
校验带包装微波炉整机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。
题目：电子机械产品结构强度与振动性能分析报告内容：一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象：工程结构正常工作应满足以下要求：1、强度要求应有足够的抵抗破坏的能力；2、刚度要求应有足够的抵抗变形的能力；3、稳定性要求应有足够的保持原有平衡形态的能力。
CAE培训课件三
C A E培训课件三(总31页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、材料力学的基础知识工程结构或机械的各组成部分，如建筑物的梁和柱、机床的轴，统称为构件。
当工程结构或机械工作时，构件将受到载荷的作用，为保证工程结构或机械的正常工作，构件应有足够的能力负担起应当承受的载荷。
因此，它应当满足以下的要求：1）强度的要求在规定载荷作用下构件当然不应破坏。
例如，冲床的曲轴不可折断，储气罐不应爆破。
强度要求就是指构件应有足够的抵抗破坏的能力。
2）刚度要求在载荷作用下，构年即使有足够的强度，但若变形过大仍不能正常工作，例如，若齿轮轴变形过大，将造成齿轮和轴承不均匀磨损，引起噪音。
机床主轴变形过大，将影响加工精度。
刚度要求就是指构件应有足够的抵抗变形的能力。
3）稳定性要求有些受压力作用的细长杆，如千斤顶的螺杆、内燃机的挺杆等，应始终维持原有的直线平衡形态，保证不被压弯。
稳定性要求就是指构件应有足够的保持原有平衡形态的能力。
若构件的横截面尺寸不足或形状不合理，或材料选用不当，将不能满足上述要求，从而不能保证工程结构和机械的安全工作。
相反，也不应不恰当地加大横截面尺寸或选用优质材料，这虽满足了上述要求，却多使用了材料和增加了成本，造成浪费。
材料力学的任务就是保证在满足强度、刚度和稳定性的要求下，为设计既经济又安全的构件，提供必要的理论基础和计算方法。
1. 1基本概念载荷（load）也称为力、外力、负荷等，可以分成如下所示的各种类型:1）根据构件内生成的应力来分类:拉伸载荷，压缩载荷，弯曲载荷，剪切载荷，扭转载荷。
2）采用理论公式的载荷分类：轴向力(N)、横向载荷(N)、弯矩(N·m)、扭矩(N·m)3）按载荷的分布状态分类：分布载荷（均匀分布和任意分布）集中载荷（分布载荷的范围相对狭隘情况下的近似）4）给予坐标的一点的载荷分类（在有限元法中这样的表示很多）：Fx、Fy、Fz、Mx、My、MzFx——为x 轴方向上的载荷；Mx——为绕x 轴转的弯矩载荷5）由加在构件上的载荷的变化形式分类：静载荷（不随时间变化的载荷）图动载荷（不规则载荷、周期载荷、正弦波载荷、冲击载荷）图6）由载荷的作用位置来分类：表面力（作用于表面的载荷）物体力（作用于物体体积或质量的载荷，以加速度载荷为代表）7）由载荷的原因来分类：自重、压力载荷、水头压力、浮力、系留力、离心力载荷。
CAE培训学习教程
模态分析 ——用于计算结构的固 有
频率和模态。
谱分析 ——是模态分析的扩展， 用
于计算由于随机振动引起的结构
位
第23页/共45页
一、 CAE与FEM
谐波分析 —— 确定线性结构对随 时
间按正弦曲线变化的载荷的响应.
瞬态分析 —— 确定结构对随时间 任
意变化的载荷的响应. 可以考虑 与静
有限元模型
第4页/共45页
一、 CAE与FEM
载荷 约束
节点: 空间中的坐标位置，具有一定自由度和 存在相互物理作用。
单元: 一组节点自由度间相互作用的数值、矩阵 描述（称为刚度或系数矩阵)。单元有线、 面或实体以及二维或三维的单元等种类。
有限元模型由一些简单形状的单元组成，单元之间通过节点连 接，并承受一定载荷和约束。
一、 CAE与FEM
CAE
FEM
BEM
SEA
MB
第2页/共45页
一、 CAE与FEM
2、FEM概念
Finite Element Method, 即有限单元法。是对物理现象 （几何及载荷工况）的模拟，是对真实情况的数值近似。通 定义 过划分单元，求解有限个数值来近似模拟真实环境的无限个 未知量。
历史典故
弹性部件 杆、梁狭长件
薄壳部件 所有分析对象
流体单元
空气、水
… …
第13页/共45页
一、 CAE与FEM
： 单元选择准则
准则
• 在结构分析中，结构的应力状态决定单元类型的选择。 • 选择维数最低的单元去获得预期的结果 (尽量做到能选择点而不
选择线，能选择线而不选择平面，能选择平面而不选择壳，能 选择壳而不选择三维实体). • 对于复杂结构，应当考虑建立两个或者更多的不同复杂程度的 模型。你可以建立简单模型，对结构承载状态或采用不同分析 选项作实验性探讨。 • 在许多情况下，相同的网格划分，采用更高阶类型的单元可以 得到更好的计算结果，但计算时间会增加。
CAE结构仿真分析及技术培训
CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目：电子机械产品结构强度与振动性能分析报告人：吴忠鸣工程师个人简介吴忠鸣硕士，工程师，2005年获华中科技大学材料加工硕士学位。
2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术研究院产品与工程仿真实验室。
研究领域主要包括：结构方向的强度及疲劳分析、显式动力学、振动与噪声等，从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。
主持或参与项目：1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析：通过校验手机整机在跌落、球落工况下的强度，以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析（压延铜），为设计方案提供改进建议；2、多款知名品牌电脑机箱整机模态、响应及随机振动分析：机箱在随机振动测试中部件会出现开裂现象，通过整机模态、频率响应及随机振动一系列分析找出关键频率，通过优化结构设计及改良连接方式消除开裂现象；3、电脑PCB板组件级静力分析：针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析，在一定载荷条件下，控制PCB板上的芯片引脚周围应变在一定范围内；4、温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。
校验带包装微波炉整机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。
题目：电子机械产品结构强度与振动性能分析报告内容：一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象：工程结构正常工作应满足以下要求：1、强度要求应有足够的抵抗破坏的能力；2、刚度要求应有足够的抵抗变形的能力；3、稳定性要求应有足够的保持原有平衡形态的能力。
CAE课有限元分析理论基础
类型。
精度要求
03
根据问题对精度的要求，选择足够高阶的有限元以保证求解精
度。
常用有限元的介绍
四面体有限元
适用于解决三维问题，具有较高的计算效率 和适应性。
壳体有限元
适用于解决薄壁结构问题，能够模拟结构的 弯曲和变形。
六面体有限元
适用于解决二维和三维问题，精度较高但计 算效率较低。
梁有限元
适用于解决细长结构问题，能够模拟结构的 轴向拉伸和弯曲。
CAE课有限元分析理论基础
目 录
• 引言 • 有限元分析的基本原理 • 有限元的分类和选择 • 有限元分析的实现过程 • 有限元分析的应用实例 • 结论与展望
01 引言
目的和背景
目的
有限元分析（FEA）是一种数值分析方法，用于解决复杂的工程问题，如结构 分析、热传导、流体动力学等。本课程旨在使学生掌握有限元分析的基本原理 和应用。
弯曲有限元
适用于解决大变形问题，如结 构动力学、流体动力学等。
非线性有限元
适用于解决非线性问题，如塑 性力学、断裂力学等。
耦合有限元
适用于解决多物理场耦合问题 ，如流体-结构耦合、电磁-热
耦合等。
有限元的选择
问题特性
01
根据问题的物理特性、边界条件和求解精度要求选择合适的有
限元类型。
计算资源
02
考虑计算资源的限制，选择计算效率高、内存占用小的有限元
04 有限元分析的实现过程
建立模型
确定分析对象和边界条件
首先需要明确分析的对象和所受的边界条件， 这是建立有限元模型的基础。
几何建模
根据分析对象的特点，利用CAD软件建立几何 模型。
模型简化
1 CAE技术原理及模拟仿真.ppt
12
CAE发展历史
特别优异,具有强大的模型级材料模块和宽广的特性分析范围。 1986年ADINA公司成立，开发的ADINA除广泛应用到各
行业之外，还能真正实现流场、结构和热力学的耦合分析，被 业内人士认为是有限元发展方向的代表。
1987年LSTC开发出LS-DYNA,具有强大的显式动力学分 析功能，能模拟仿真工程中的接触、碰撞和爆炸等真实结构行 为。
20世纪90年代是CAE技术的成熟壮大时期。主要发展是 将CAE与CAD和CAM软件集成为CAD/CAE/CAM系统,从而形 成一个完整、方便的实用产品。CAD技术经过三十年的发展, 经历了从线框技术到曲面技术,再到参数化技术,直至目前的变 量化技术,为CAE技术的推广应用打下了坚实的基础。这期间 各CAD软件开发商一方面大力发展自身CAD软件的功能,另一 方面通过扩展CAE功能或并购CAE软件来增加其软件CAE功能 ,如著名的CAD软件CATIA、UG、Pro/E都增加了基本的CAE
7
CAE技术基本概念
3. CAE技术在机械领域中的应用
(1) 运用有限元和模态分析等方法对机械产品的结构进 行强度分析、振动分析和热分析，并运用结构强度与寿命评 估的理论、方法和规范，对结构的安全性、可靠性以及使用 寿命做出评价与估计；
(2) 运用过程优化设计方法在满足设计、工艺等约束条 件下，对产品结构性能及工艺过程达到最优；
1970年Swanson成立Swanson Analysis System Inc. (SASI)后来重组后改为ANSYS公司,开发ANSYS软件。
11
CAE发展历史
至此世界上三大致力于有限元分析的著名CAE软件公司相继成 立。
模具CAE的应用基础培训课件(共64张PPT)
三维冷却分析的步骤：
〔1〕塑件造型；
〔2〕冷却线路造型； 〔3〕运行分析程序； 〔4〕显示分析结果，进行评价；
〔5〕修改冷却线路或者改变冷却液温度和流量； 〔6〕重新运行分析程序，优化结果。
培训专用
计算步骤
前置处理
工艺参数设置 分析计算 后置处理
培训专用
前置处理
所谓前置处理是指在进行计算机辅助分析之前所要 做的数据准备，如分析对象的计算机辅助造型、有 限元网格的划分，以及初始数据设置。
培训专用
材料和注塑工艺分析
在注塑成型分析中同时可以进行塑料材料和
注塑工艺的分析。对于熔体充填不理想的情况，
可以重新选择适宜的注塑材料，如流动性能的提
高等。此外可以修改注塑的工艺，由此为模具的
试模和制品的生产提供指导性的意见。
培训专用
4.3 注塑模具CAE软件的组成局部
数据库 常用的一些注塑模流动模拟分析软件如
4 模具CAE的应用根底
本章内容：介绍CAE技术在注塑模具分析以
及覆盖件模具分析中的应用知识
培训专用
塑料成型分析的优点
对注塑流动、保压、冷却等注塑成型过程进行数 值模拟、可视化动态显示以及统计计算。
使得模具制造之前，预测模具设计和成型条件对产 品地影响，发现可能出现的缺陷，为判断模具设计 条件是否合理提供科学的依据。
场、速度场、温度场、应力场等的瞬态图及动画 显示。模具设计人员根据这些图表和数据，判断 模具设计是否合理，并进行修改。
培训专用
4.4 注塑成型分析的一般流程
材料库
选择材料 材料文件
塑件库 编辑模型 网格文件
工艺库 选择工艺 工艺文件
分析
流动分析 流动分析
CAE概念培训ppt课件
刚度
白车身刚度：弯扭刚度 开闭件刚度：弯扭刚度，垂向刚度（车门）
强度
白车身强度：驱动，制动，转向，上下冲击，单轮冲击等。 悬架关键件强度：驱动，制动，转向，上下冲击，单轮冲击
等。
模态
白车身自由模态 开闭件自由模态 悬架关键件自由模态。
碰撞
整车前碰
碰撞
侧碰
碰撞
后碰
碰撞
结构几个基本术语
刚度、强度、模态要求
平滑刚度设计 等强度设计 高频设计
有限元简介
有限元方法 有限元分析步骤
有限元简介
有限元方法
有限元方法也叫“有限单元法”或“有限元素法”， 英文是：“Finite Element Method”。这种方法最 初起源于结构分析，由结构力学的位移法发展而来。
沟通
有限元简介
有限元分析过程
后处理 物理量分布规律的显示 分析结果的变换处理 各种曲线及图表的生成与绘制
有限元简介
有限元分析过程
后处理
后处理的目的在于分析计算模型是否合理，提出结论。 用可视化方法（等值线、等值面、色块图）分析计算结 果，包括位移、应力、应变、温度等； 最大最小值分析； 特殊部位分析。
结论
刚度、强度、模态 有限元：分片逼近 项目组提供：材料参数、工况
-0.3000
-0.4000
-0.5000
测点至前轴距离（mm）
结构几个基本术语
强度概念
强度：抗破坏（断裂或明显塑性变形），看应力
高强度钢板、低强度钢板都是钢板，基本特征没有 变，变的是能够胜任的场合。
结构几个基本术语
模态概念
模态：固有频率及振动形式
为基于白车身动态特性的设计开发提供参考依据。
CATIA CAE分析模块培训PPT讲义
Constant improvementConstant improvementConstant improvementConstant improvementConstant improvementConstant improvement 创建分析结果报告（可自定义）Constant improvement z CAE模块中的“结构树”构成情况2014-3-20CATIA CAE分析模块培训Constant improvementConstant improvementConstant improvementConstant improvementConstant improvement很类似Constant improvementConstant improvement RestraintsConstant improvement CATIA软件分析模块的载荷Constant improvementConstant improvementConstant improvement 在分析零件时，我们有时候需要在局部区域施加约束或载荷，对于实体2014-3-20CATIA CAEConstant improvement2014-3-20CATIA CAE 处理后可以选择局部的面对于在面或曲面上选取局部一小块区域用于施加约束或载荷，需要在GSD模块的状态下，先后采用命令勾选“保留双侧”接合Constant improvement创建方法：在GSD 模块的命令。
2014-3-20CATIA CAEConstant improvement 2014-3-20CATIA CAE分析模块培训21Constant improvement 2014-3-20CATIA CAE分析模块培训22Constant improvement 2014-3-20CATIA CAE分析模块培训23Constant improvement 2014-3-20CATIA CAE分析模块培训24Constant improvement。
CAE基础培训(最全)ppt课件
14
有限元分析流程
明确分析问题的类型： 1.研究对象分为：静态结构分析，动态分析。 2.研究问题分为线性问题，非线性问题 3.按物理场分：结构（固体）、流体、电磁、温度场等
15
前处理
几何 网格 单元 装配 材料 约束
求解
模态 刚度 强度 碰撞 冲击 耦合
后处理
位移 应力 应变 能量 振型
优化
11
12
有限元分析的基本概念： 有限元分析（FEA，Finite Element Analysis）的基本 概念是用较简单的问题代替复杂问题后再求解。它将 求解域看成是由许多称为有限元的小的互连子域组成， 对每一单元假定一个合适的(较简单的）近似解，然 后推导求解这个域总的满足条件(如结构的平衡条 件），从而得到问题的解。这个解不是准确解，而是 近似解，因为实际问题被较简单的问题所代替。由于 大多数实际问题难以得到准确解，而有限元不仅计算 精度高，而且能适应各种复杂形状，因而成为行之有 效的工程分析手段
3
核心思想： CAE系统的核心思想是结构的离散化，即将实际结构 离散为有限数目的规则单元组合体，实际结构的物理 性能可以通过对离散体进行分析，得出满足工程精度 的近似结果来替代对实际结构的分析，这样可以解决 很多实际工程需要解决而理论分析又无法解决的复杂 问题。
4
功能作用： 1.增加设计功能，借助计算机分析计算，确保产品设计的 合理性，减少设计成本； 2.缩短设计和分析的循环周期； 3. CAE分析起到的“虚拟样机”作用在很大程度上替代了 传统设计中资源消耗极大的“物理样机验证设计”过程， 虚拟样机作用能预测产品在整个生命周期内的可靠性； 4.采用优化设计，找出产品设计最佳方案，降低材料的 消耗或成本； 5.在产品制造或工程施工前预先发现潜在的问题； 6.模拟各种试验方案，减少试验时间和经费； 7.进行机械事故分析，查找事故原因。
CAE结构仿真分析及技术培训复习课程
E U/L
有限元方法基本概念
A1 A2 A3
F
u0 u1
u2
u3
u
u0 0
u3
u1 u 0 E A1 u 2 u1 E A2
l1
l2
4个未知量
u2
u 2 u1 E A2 u3 u 2 E A3 4个方程
l2
l3
唯一解
u0 u1
u3 u2 E A3 F
x
l3
有限元方法基本概念
4、 温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻 找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；
5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。校验带包装微波炉整 机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。
材料破坏现象：
工程结构正常工作应满足以下要求： 1、强度要求
CAE结构仿真分析及技术培训
----强度、振动与优化
中国科学院深圳先进技术研究院 产品与工程仿真实验室
1、题目：
电子机械产品结构强度与振动性能分析
报告人： 吴忠鸣 工程师
个人简介
吴忠鸣
硕士，工程师，2005年获华中科技大学材料加工硕士学位。2005年7月至2009年5月 在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术 研究院产品与工程仿真实验室。
(4)第四强度理论（形状改变比能理论） 准则：不论应力状态如何，材料发生屈服的共同原因是单元体中的形状改变比能 ud达到某个共同的极限值udjx。 应用情况：对塑性材料比最大剪应力准则符合实验结果。
工程仿真的基本方法是有限元方法
历史
• 结构分析有限元法是1950年至 1960年期间，由学术界和工业 界的研究人员建立起来的。
CAE——市场推广集客导航器运用培训课程
数字量化分析
决策性分析
问题确认（示例）
分析结果（示例）
分析项目名称
分析类别
模块
目的向导
分析向导
环境分析及确认目的(导航器）
我们需要什么样的环境分析（案例）
我们需要什么样的环境分析（案例）
我们需要什么样的环境分析（案例）
我们需要什么样的环境分析（案例）
我们需要什么样的环境分析（案例）
环境分析间序列
组成
或
列项
图表应用 - 定量分析
或
或
或
环境分析及确认目的(导航器）
环境分析及确认目的(导航器）
库存结构(各车型库存量及在途量)分析
库存分析(周量)
各车型销售数量统计分析
销售量分析(周量)
战败数量统计及战败原因分析
潜在客户战败分析(周量)
各车型已建黄卡数量及各级别数量统计分析
市场占有率(上牌量)、市场活动情况、主要手段、活动形式、对象群体等
区域内竞争品牌分析
律师楼的开拓力度不足
该区域是属于政法单位集中区域，住宅小区较少
主要销售区域特征分析 (如楼盘、商圈、企事业单位、医院、学校等)
区域内相关媒介渠道分析
市场占有率(上牌量)、市场活动情况、主要手段、活动形式、对象群体等
区域内竞争品牌分析
主要销售区域特征分析 (如楼盘、商圈、企事业单位、医院、学校等)
区域特征分析
上海大众总部及分销中心的销售政策、重点销售车型、下周订单计划、全年及季度市场计划等
我们需要什么样的环境分析（案例）
环境分析及确认目的(导航器）
分析各车型已购客户特征，结合产品定位，确定传播渠道的可行性
平面广告、小区楼宇广告关注度较高
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
应用领域： 电子、造船、建筑、航空、航天、机械、汽 车等领域
-
CAE软件的分类: 1.针对特定类型的工程或产品所开发的用于产品性能 分析、预测和优化的软件，称之为专用CAE软件.总共 分为10类：计算流体、建筑结构类、钢结构类、多体 动力学类、结构优化类、转子动力学类、声场类、电 磁场类、铸造类、前后处理类。如：Moldflow（模 流分析）、 AutoForm（钣金冲压）、procast（铸造 模拟）、Hypermesh（划分网格）、hyperview（后 处理） 2.可以对多种类型的工程和产品的物理、力学性能进 行分析、模拟和预测、评价和优化，以实现产品技术 创新的软件，称之为通用CAE软件。如abaqus、 ansys、i-deas、LS-dyna、Nastran。
-
-
有限元分析流程
明确分析问题的类型： 1.研究对象分为：静态结构分析，动态分析。 2.研究问题分为线性问题，非线性问题 3.按物理场分：结构（固体）、流体、电磁、温度场等
-
前处理
几何 网格 单元 装配 材料 约束
求解
模态 刚度 强度 碰撞 冲击 耦合
后处理
位移 应力 应变 能量 振型
优化
结构 尺寸 连接 材料
什么是CAE？
1.CAE(Computer Aided Engineering）是用计算机辅 助求解复杂工程和产品结构强度、刚度、屈曲稳定性、 动力响应、热传导、三维多体接触、弹塑性等力学性 能的分析计算以及结构性能的优化设计等问题的一种 近似数值分析方法，主要是以有限元法、有限差分法、 有限体积以及无网格法为数学基础发展起 来的一个软件行业。在国内有限元法应用最为广泛。 2.与CAD(Design)， CAM(Manufacture)对应
CAE 基础培训
汇报人：任城堡
2017年5月16日
-
培训内容
1. CAE介绍 1.1 CAE 概念 1.2 CAE 核心思想 1.3 CAE 功能作用 1.4 CAE应用领域 1.5 CAE软件分类：hypermesh、ABAQUS、
ANSYS介绍 2.有限元分析介绍 2.1 有限元分析的基本概念 2.2 有限元分析流程 - 2.3 分析类型介绍
-
Hypermesh介绍 Hypermesh软件是美国Altair公司的产品，是世界领 先的、功能强大的CAE应用软件包，也是一个创新、 开放的企业级CAE平台，它集成了设计与分析所需的 各种工具，具有无与伦比的性能以及高度的开放性、 灵活性和友好的用户界面。 Hypermesh最著名的特 点是它所具有的强大的有限元网格划分前处理功能.
报告
背景 模型 云图 曲线 建议
-
分析类型介绍
1.结构静力分析 用来求解外载荷引起的位移、应力和力。静力分析很适合求解 惯性和阻尼对结构的影响并不显著的问题。 2.结构动力学分析 结构动力学分析用来求解随时间变化的载荷对结构或部件的影 响。与静力分析不同，动力分析要考虑随时间变化的力载荷以 及它对阻尼和惯性的影响。结构动力学分析类型包括：瞬态动 力学分析、模态分析、谐波响应分析及随机振动响应分析。 3.结构非线性分析 结构非线性导致结构或部件的响应随外载荷不成比例变化。非 线性包括材料非线性、几何非线性和单元非线性三种。 4.动力学分析 当运动的积累影响起主要作用时，可使用这些功能分析复杂结 构在空间中的运动特性，并确定结构中由此产生的应力、应变 和变形。 5.热分析、6.电磁场分析、7.流体动力学分析、8.声场分析。
-
ABAQUS介绍 ABAQUS 是一套功能强大的工程模拟的有限元软件， 其解决问题的范围从相对简单的线性分析到许多复杂 的非线性问题。 ABAQUS 包括一个丰富的、可模拟 任意几何形状的单元库。并拥有各种类型的材料模型 库，可以模拟典型工程材料的性能，其中包括金属、 橡胶、高分子材料、复合材料、钢筋混凝土、可压缩 超弹性泡沫材料以及土壤和岩石等地质材料，作为通 用的模拟工具， ABAQUS 除了能解决大量结构（应 力 / 位移）问题，还可以模拟其他工程领域的许多问 题，例如热传导、质量扩散、热电耦合分析、声学分 析、岩土力学分析（流体渗透 / 应力耦合分析）及压 电介质分析
-
核心思想： CAE系统的核心思想是结构的离散化，即将实际结构 离散为有限数目的规则单元组合体，实际结构的物理 性能可以通过对离散体进行分析，得出满足工程精度 的近似结果来替代对实际结构的分析，这样可以解决 很多实际工程需要解决而理论分析又无法解决的复杂 问题。
-
功能作用： 1.增加设计功能，借助计算机分析计算，确保产品设计的 合理性，减少设计成本； 2.缩短设计和分析的循环周期； 3. CAE分析起到的“虚拟样机”作用在很大程度上替代了 传统设计中资源消耗极大的“物理样机验证设计”过程， 虚拟样机作用能预测产品在整个生命周期内的可靠性； 4.采用优化设计，找出产品设计最佳方案，降低材料的 消耗或成本； 5.在产品制造或工程施工前预先发现潜在的问题； 6.模拟各种试验方案，减少试验时间和经费； 7.进行机械事故分析，查找事故原因。
-
-
有限元分析的基本概念： 有限元分析（FEA，Finite Element Analysis）的 基本概念是用较简单的问题代替复杂问题后再求解。 它将求解域看成是由许多称为有限元的小的互连子域 组成，对每一单元假定一个合适的(较简单的）近似 解，然后推导求解这个域总的满足条件(如结构的平 衡条件），从而得到问题的解。这个解不是准确解， 而是近似解，因为实际问题被较简单的问题所代替。 由于大多数实际问题难以得到准确解，而有限元不仅 计算精度高，而且能适应各种复杂形状，因而成为行 之有效的工程分析手段
