SolidWorks的随形变化阵列
solidworks方形零件特征圆周阵列
一、概述在Solidworks中，零件特征圆周阵列是一种常见的操作，可以快速、准确地创建大量具有相似特征的零件。
特征圆周阵列可以用于创建复杂的零件几何形状，提高设计效率，减少重复劳动。
本文将详细介绍在Solidworks中如何使用特征圆周阵列功能创建方形零件。
二、特征圆周阵列的基本用法1. 打开Solidworks软件，并新建一个零件文件。
2. 在设计界面上创建一个方形的基础特征，可以是一个立方体或者一个平面。
3. 选择“特征”菜单下的“圆周阵列”命令。
4. 在弹出的属性窗口中，选择要重复的特征并指定阵列的参数，比如阵列的数量、旋转角度等。
5. 点击确定，即可生成特征圆周阵列。
三、特征圆周阵列的参数设置1. 数量：可以指定阵列中特征的数量，可以是任意整数。
2. 角度：可以指定特征在阵列中旋转的角度，可以是任意角度。
3. 缩放：可以指定特征在阵列中的缩放比例，可以根据需要进行调整。
4. 方向：可以指定阵列的旋转方向，可以是顺时针或者逆时针。
四、特征圆周阵列的应用实例以下是一个实际案例，展示了如何在Solidworks中使用特征圆周阵列功能创建方形零件。
1. 设计一个简单的方形零件，包括一个方形基础特征和一个圆柱形凸起特征。
2. 选择“特征”菜单下的“圆周阵列”命令。
3. 在属性窗口中，选择要重复的凸起特征，并指定阵列的参数，比如数量为4，角度为90度。
4. 点击确定，即可生成4个凸起特征，围绕基础特征呈正方形排列。
五、注意事项1. 在使用特征圆周阵列功能时，需要仔细考虑要重复的特征及其参数设置，以确保生成的零件符合设计要求。
2. 在创建特征圆周阵列时，需要注意选择合适的基础特征，以便更好地进行阵列操作。
六、总结特征圆周阵列是Solidworks中非常实用的功能之一，能够帮助工程师和设计师快速、准确地创建复杂的零件几何形状。
掌握特征圆周阵列的基本用法和参数设置，能够大大提高设计效率，减少重复劳动。
希望本文对大家在使用Solidworks创建方形零件时有所帮助。
solidworks中随形变化阵列的要点及注意事项
solidworks中随形变化阵列的要点及注意
事项
Solidworks中的随形变化阵列（SketchDrivenPattern）是一种功能强大的特征，它可以在零件或装配体中快速创建并复制多个特征或组件。
以下是在使用随形变化阵列时需要注意的要点和注意事项：
1.准备好原始图形：在创建随形变化阵列之前，需要准备好用于生成模式的原始图形。
这个图形可以是任何尺寸和形状的草图，但必须是完全定义的。
2.定义阵列方向：确定随形变化阵列的方向。
在Solidworks中，你可以选择水平、垂直或任意方向作为阵列方向。
3.定义阵列范围：选择随形变化阵列的数量和间距。
你可以根据需要增加或减少阵列数量，并调整阵列之间的距离。
4.指定随形变化草图：选择原始图形，并将其作为随形变化阵列的草图。
在选择草图时，确保草图中的所有要素都已经完全定义。
5.检查特征：在创建随形变化阵列之前，建议你检查原始特征是否已经正确定义。
确保你已经按照要求指定了每个特征的尺寸和限制条件。
6.注意边界条件：当使用随形变化阵列时，一些特征可能会受到边界条件的限制。
请确保你已经正确定义了边界条件，以确保随形变化阵列可以正确应用到整个模型中。
总之，在使用Solidworks中的随形变化阵列时，需要仔细考虑阵列方向、范围和草图等因素，以确保阵列生成后，所有特征都能够正确定义和应用到整个模型中。
1/ 1。

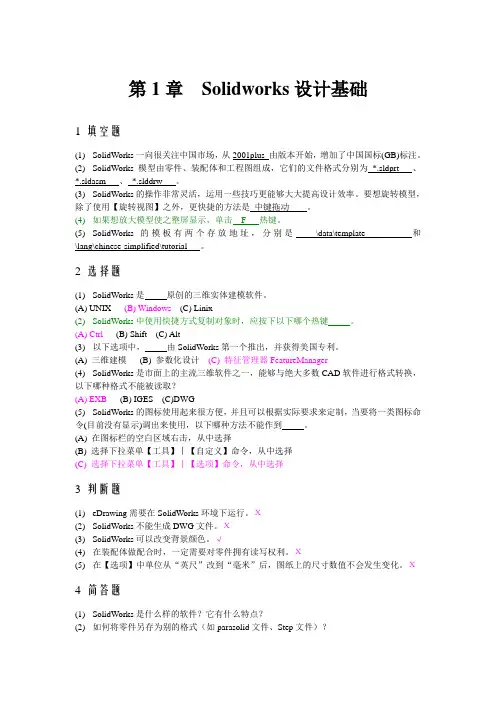

SW课后练习题答案
第1章Solidworks设计基础1 填空题(1)SolidWorks一向很关注中国市场，从2001plus 由版本开始，增加了中国国标(GB)标注。
(2)SolidWorks模型由零件、装配体和工程图组成，它们的文件格式分别为*.sldprt 、*.sldasm 、*.slddrw 。
(3)SolidWorks的操作非常灵活，运用一些技巧更能够大大提高设计效率。
要想旋转模型，除了使用【旋转视图】之外，更快捷的方法是中键拖动。
(4)如果想放大模型使之整屏显示，单击 F 热键。
(5)SolidWorks的模板有两个存放地址，分别是\data\template 和\lang\chinese-simplified\tutorial 。
2 选择题(1)SolidWorks是原创的三维实体建模软件。
(A) UNIX (B) Windows (C) Linix(2)SolidWorks中使用快捷方式复制对象时，应按下以下哪个热键。
(A) Ctrl (B) Shift (C) Alt(3)以下选项中，由SolidWorks第一个推出，并获得美国专利。
(A) 三维建模(B) 参数化设计(C) 特征管理器FeatureManager(4)SolidWorks是市面上的主流三维软件之一，能够与绝大多数CAD软件进行格式转换，以下哪种格式不能被读取？(A) EXB (B) IGES (C)DWG(5)SolidWorks的图标使用起来很方便，并且可以根据实际要求来定制，当要将一类图标命令(目前没有显示)调出来使用，以下哪种方法不能作到。
(A) 在图标栏的空白区域右击，从中选择(B) 选择下拉菜单【工具】︱【自定义】命令，从中选择(C) 选择下拉菜单【工具】︱【选项】命令，从中选择3 判断题(1)eDrawing需要在SolidWorks环境下运行。
Х(2)SolidWorks不能生成DWG文件。
Х(3)SolidWorks可以改变背景颜色。
SolidWorks的随形变化阵列
SolidWorks的随形变化阵列使用过SolidWorks软件的朋友应该都知道，在SolidWorks里面的阵列功能是非常的强大的，其中包括有：线性阵列、圆周阵列、曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列和镜象等阵列的方法，为设计者提供了十分方便的工具。
在这里我就想给大家介绍一种相对来说比较特殊的阵列方法，那就是线性阵列中的随形变化阵列。
(1)六角切除随涡状线变化线性阵列(2)球随螺锥变径线性阵列(3)螺锥变径立体线性阵列图1 随形变化例子请允许我用一个简单的例子来说明一下线性阵列里的随形变化的基本特点，在图2我们可以看到，由左边的阵列源得到的线性阵列，它们是随着一定的形状有规律地变化的，阵列出来的特征跟基体的侧边始终保持一个距离。
阵列源随形变化阵列图2下面我们来看一下是怎样去实现随形变化阵列的。
首先，建立阵列源特征，与一般特征有别的是，它需要有（如图3所示）：1.定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。
2.一般的线性阵列都是以一些基准轴或者边线来定义方向的，但是随形变化阵列需要一个线性尺寸作为阵列的参考方向，这是它的特别之处。
图3 草图点击线性阵列，在方向的选择框中选择图示的尺寸作为方向，我们可以观察到，在该线性阵列的选项中，“随形变化”的选项显示可选的状态（只有阵列方向的参考是尺寸它才会显示可选），接着把它钩选，阵列的间距为1.00in，阵列的数量为10，在设计数中选择要阵列的特征为之前所建立的拉伸切除特征，最后点击确定就完成了。
SolidWorks的随形变化阵列-2图4 随形变化阵列操作由图5，我们可以观察到，在阵列的方向上，阵列出来各个切除的位置里基体上侧边线的距离是根据定义方向的尺寸0.25in和阵列的间距1.00in有规律地累加起来的。
并且各个切除到两侧边线的距离始终保持0.45in，维持了随形变化中的“形”。
图 5 阵列的结果那么这样的一个简单的随形变化阵列就完成了。
solidworks阵列应用
4.智能扣件
针对每个孔，智能扣件会自动
向装配体添加扣件，这是智能扣件的一个优势。
SolidWorks 中提供了多种阵列形式： 线性阵列、圆周阵列、镜像、表格驱动、 草图驱动、曲线驱动和填充阵列，可以完全满足在设计中需要，而在本章中将具 体讲解几种常用的阵列类型。 ★ 学习目标： ◎ 建立线性阵列 ◎ 添加圆周阵列 ◎ 掌握几何体阵列的选 项
步骤 3 设定方向 2 下拉【方向 2】的复选框，选中另一条边线（见图 5-4），其设置如图 5-5 所示。
步骤 4 设定可跳过的实例 在【可跳过的实例】复选框的下拉列表中，选中 5 个中心实例标志。选中的一组 被添加到列表中，并显示工具提示，如图 5-5 所示。 步骤 5 完成阵列 单击【确定】完成阵列特征“阵列（线性 1）”，如图 5-7 所示。
步骤 3 草图驱动的阵列 单击【草图驱动的阵列】 并选择新建的草图。如图 5-19 所示选择【重心】选项， 在【要阵列的特征】框中选择特征 “Hole”。 单击【确定】退出草图。
步骤 4 添加点 另外创建一个草图并添加如图 5-20 所示的一些点，使用推理线使它们水平对齐
步骤 5 完全定义草图 单击【完全定义草图】 ，其选项设置如图 5-21 所示。 ● 几何关系设置为默认【选择所有】 ● 在【尺寸】选项处，水平与竖直方向均选择【基准】选项。
单击【计算】并确认退出。
步骤 6 设置尺寸值 草图水平方向的几何关系与尺寸已完全定义，如图 5-22 所示设置各尺寸值，完 成后关闭该草图。
步骤 7 创建阵列 以新建的草图以及特征“Hole”为 阵列源创建一个草图驱动的阵 列，结果如图 5-23 所示。
题 1】
阵 列应用【练习
阵列应用【练习题 2】
solidworks随形阵列涡状线
solidworks随形阵列涡状线1.引言1.1 概述概述部分的内容：引言部分是文章的开端，需要对solidworks随形阵列涡状线的主要内容和研究背景进行简要介绍。
我们知道，SolidWorks是一款非常流行的计算机辅助设计（CAD）软件，广泛应用于各种工程领域。
而随形阵列涡状线是指通过SolidWorks 软件中的随形阵列功能，实现的一种特殊的曲线形式。
随形阵列涡状线作为SolidWorks中的一项重要特性，具有广泛的应用价值。
它能够模拟出自然界中的涡旋形状，如旋涡、漩涡等，能够用于制作各种有趣独特的产品和构件。
在工程设计中，随形阵列涡状线能够增加产品的美感和吸引力，提升产品的视觉效果。
本文将从SolidWorks软件的介绍开始，重点介绍随形阵列的概念和应用。
通过本文的阅读，读者将能够了解SolidWorks软件的基本特性和功能，以及如何使用随形阵列涡状线来设计出独特的产品。
此外，本文还将对随形阵列涡状线的应用前景进行展望，分析其在未来的发展方向和可能的创新应用。
总之，本文旨在全面介绍SolidWorks软件中的随形阵列涡状线的概念和应用，为读者提供了解和掌握该功能的基础知识，并展望其在工程设计领域的发展前景。
在接下来的正文部分，我们将详细介绍SolidWorks 软件的特点和使用方法，以及随形阵列涡状线的具体概念和实际应用案例。
通过本文的阅读，读者将能够更好地理解和运用这一功能，为自己的工程设计创新提供更多可能性。
文章结构是指文章按照一定的层次和逻辑顺序组织起来的形式。
本文的结构可以分为引言、正文和结论三个主要部分。
引言部分主要包括概述、文章结构和目的三个方面。
1.概述：在这一部分，可以简要介绍SolidWorks软件的特点和应用领域，以及随形阵列的概念和涡状线的基本原理。
可以阐述SolidWorks在工程设计和制造中的重要性，以及随形阵列涡状线在实际应用中的潜在价值。
2.文章结构：这一部分主要是对整篇文章的结构进行说明。
solidworks圆周阵列方向
Solidworks是一款广泛使用的CAD软件，它提供了众多功能和工具，可以帮助工程师和设计师轻松进行3D建模和设计。
其中，圆周阵列是Solidworks中的一个重要功能，可以帮助用户快速创建多个重复的对象，并且可以按照一定的方向布置。
本文将就Solidworks圆周阵列方向这一主题展开讨论，帮助读者更好地理解和应用这一功能。
一、Solidworks圆周阵列的概念和基本用法1. 圆周阵列的概念在Solidworks中，圆周阵列是一种重复模式，可以围绕一个中心点或轴线创建多个对象的副本。
这些对象可以按照一定的角度进行分布，形成一个圆形或某种特定形状的阵列。
圆周阵列可以应用于各种工程和设计领域，例如汽车零部件、机械零件、建筑结构等。
2. 圆周阵列的基本步骤在Solidworks中使用圆周阵列功能，通常需要按照以下步骤进行操作：1）选择需要进行圆周阵列的对象，可以是一个实体、特征或组件。
2）选择要创建阵列的中心点或轴线。
3）接下来，设置阵列的数量、角度和方向等参数。
4）确认设置并生成圆周阵列。
二、Solidworks圆周阵列方向的控制方法和注意事项1. 圆周阵列方向的控制在Solidworks中，用户可以通过多种方式来控制圆周阵列的方向，主要包括以下几种方法：1）角度方向控制：用户可以通过设置角度值来控制阵列对象的旋转方向，从而实现不同角度的布置。
2）轴向控制：用户可以选择特定的轴线作为圆周阵列的旋转轴，从而实现沿着指定轴线方向的布置。
3）方向翻转：用户可以通过翻转阵列方向来改变对象的布置方向，实现对称或镜像的效果。
2. 圆周阵列方向的注意事项在使用Solidworks圆周阵列功能时，需要注意以下几点事项：1）正确选择中心点或轴线：确保选择的中心点或轴线能够准确地确定阵列的布置位置和方向。
2）合理设置角度值：根据实际需要合理设置角度数值，确保阵列对象能够按照设计要求进行布置。
3）轴向和对称性要求：根据具体设计需求，考虑对象的轴向和对称性要求，选择合适的控制方式。
SolidWorks怎么使用阵列
SolidWorks怎么使用阵列
优质首发SolidWorks怎么使用阵列
小傑 5092次浏览 2017.07.26
SolidWorks是我们常用的三维制图软件，有时候我们使用SolidWorks的时候会遇到一些比较规则的图形，但是又比较多的情况，比如说一块板上有上百个孔，这些孔一个一个去画肯定是费时费力，这个时候可以用到阵列，怎么使用阵列呢？
开启分步阅读模式
操作方法
01
先打开SolidWorks三维制图软件。
在命令栏里选择新建。
02
之后选择零件。
03
进入到零件制图界面之后，我们选择草图绘制。
04
然后我们随便选择一个基准面。
选择正视于。
05
接下来我们举个简单的例子，以圆周阵列为例，我们先在命令栏里选择圆命令。
06
然后在图上随便画一个圆，之后选择特征里的拉伸凸台。
07
拉伸完成后，选择一个圆盘的表面，然后在草图绘制里选择3D草图。
08
接着选择圆命令，在圆盘上画一个圆。
09
圆画好之后，选择特征里的拉伸切除，将圆挖掉，就是打一个孔。
10
接下来我们选中阵列里的圆周阵列。
11
阵列特征选择圆孔，阵列方向选择圆面，然后确定圆的个数和排列角度。
12
之后确定圆周阵列就完成了，除了圆周阵列还有其他的很多阵列，方法都是一样的，如果是不规则的排列，用阵列是没办法做的，只能一个一个画了。
本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。
尤其涉及您或第三方利益等事项，请咨询专业人士处理。
solidworks不规则阵列
solidworks不规则阵列
SolidWorks支持多种阵列方式，包括直线阵列、圆形阵列和轴向阵列等等。
要进行不规则阵列，您可以使用SolidWorks的特征模式来创建复杂的形状和模式，在这种模式下，您可以创建完全定制的阵列。
以轴向阵列为例，您可以按照以下步骤进行操作：
1. 创建一个基础零件
2. 选择“模式”工具栏中的“特征模式”
3. 在“特征模式”下，选择“线性阵列”或“轴向阵列”选项
4. 在“属性管理器”中，设置阵列体的参数，包括轴向方向、距离和偏移量等等
5. 在“属性管理器”下方的“角度”栏中，输入您需要的旋转角度
6. 完成后，退出“特征模式”并保存您的阵列体
在创建不规则阵列时，您可以使用特征模式下的其他工具，如“偏移面”、“拉伸”和“倾斜”等功能来创建特定形状的阵列。
同时，您还可以使用SolidWorks已有的模板和自定义公差和限制来进一步定制您的阵列。
以DNA双螺旋结构为例浅析Solidworks随形阵列功能
成 建模 过程 。但是 有些 时候 ， 源特征 并非 不变 ， 本身 其 就 需要 随着 形状 或位 置的改 变而作 有规 律 的变化 。比 如 树 叶的形 状 ， 随着枝 条 向外 部延伸 ， 叶 的形 状 虽然 树
的阵列 ， 原理是利用草图上的点指定源特征位置 ， 使其 分 布在 草 图定 义 的每 一 个 点 上 ， 样 就 做 到 了源 特 征 这
的不 规 则 分 布 ， 是 当点 位 很 多 时 ， 作 量 会 变 得 很 但 操 大， 因此 这 一方 法 只适合 于数 量不 多 的阵 列特 征 ； 表格
阵列 特征 随形状 变 化 的约束 条件 。
【 关键 词 １ ｓｌ ｗｏｋ ， 随形 阵列 ，源特征 ｏｉ ｒ ｓ ｄ
中 田 分 类 号 ：Ｔ ２ ，Ｔ ３ ７ ４ ＨＩ ２ Ｐ １ ． 文献 标 识 码 ：Ａ
ＡＢＳ ＴＲＡＣ Ｔ ＤＮＡ ｏ ｂ ｅ ｈ ｌ ｔ ｕ ｔ ｒ ｆ ｔ ｉ ｐ ｐ ｒ ａ ｎ ｅ ａ ｌ ｆｔ ｅ ｐ ｔｅ ｎ ｆ ａ ｕ ｅ ｂ ｓ ｄ ｏ ｏ ｉ ｗｏ ｋｓｗｉｈ ｌ ｅ ｒ ｖ ｒ ｄ ｕ ｌ ｅ ｉ ｓ ｒ ｃ ｕ ｅ ｏ ｈ ｓ ａ ｅ ｓ ａ ｘ ｍｐ ｅ ｏ ｈ ａ ｔ ｒ ｅ ｔ ｒ ａ ｅ ｎ Ｓ ｌ ｘ ｄ ｒ ｔ ｉ ａ ａ ｙ ｎ ｐ ｔ ｅ ｎ ｗｉ ｈ ｔ ｏ ｆ ｍｏ ｅ ｉ ｇ ｔ ｅ ｓ ａ ｅ ａ ｔ ｒ ｔ ｔ ｅ ｍｅ ｈ ｄ ｏ ｄ ｌ ｈ ｈ ｐ ，ｎ ｔ ｉ ｖ ｌ ｉ ｇ ｃ ｒ ｕ ａ ａ ｙ ｐ ｔｅ ｎ ａ ｄ ｃ ｒ ｅ ｄ ｉｅ ａ ｙ ｐ ｔｅ ｎ Ｆ ｒ ｆａ ｕ ｅ ｈ ｎ ｏ ｎ ｏ ｖ ｎ ｉｃ ｌ ｒ ｖ ｒ ａ ｔ ｒ ｎ ｕ ｖ ｒｖ ｎ ｖ ｒ ａ ｔ ｒ 。 ｏ ｅ ｔ ｒ ｓ ｃ ａ ｇ ｔ ｈ ｈ ｒ ｃ ｅ ｉｔ ｓ ｏ ｈ ｐ ｖ ｒ ｋ ｔ ｈ ｆ ｎ ｔ ｎ ｃ ｎ ｓ ｍｐ ｉｙ ｔ ｅ ｓ ｅ ｓ ａ ｄ ｉ ｐ ｏ ｅａ ｃ ｒ ｃ ． ｔｐ ｏ ｉ ｅ ｕ ｃ ｅ ｎ ｈ ｎ ｅ ｗｉ ｔ ｅ ｃ ａ ａ ｔ ｒｓ ｉ ｆｓ ａ ｅ， ａ ｙ ｓ ｅ ｃ ｕ ｃ ｉ ａ ｉ ｌ ｈ ｔ ｐ ｎ ｈ ｃ ｏ ｆ ｍ ｒ ｖ ｃ ｕ ａ ｙ Ｉ ｒ ｖ ｄ ｓａ ｑ ｉ ｋ ｒ ａ ｄ ｓｒ ｎ ｅ ｏ ｌ ｏ ｈ ｓ ｒ Ｏｕ ｅｐ ｔｅ ｎ ｆａｕ ｅ － ｔ ｏ ｇ ｒｔ ｏ ｒ ｔ ｅ ｕ ｅ ｓ ｔ ｓ ａ ｔ ｒ ｅ ｔ ｒ ｓ ｆ
solidworks随性变化详解!!!!
使用过SolidWorks软件的朋友应该都知道，在SolidWorks里面的阵列功能是非常的强大的，其中包括有：线性阵列、圆周阵列、曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列和镜象等阵列的方法，为设计者提供了十分方便的工具。
在这里我就想给大家介绍一种相对来说比较特殊的阵列方法，那就是线性阵列中的随形变化阵列。
图1、图2是随形变化的例子。
图1 球随螺锥变径线性阵列图2 螺锥变径立体线性阵列下面用一个简单的例子来说明一下线性阵列里的随形变化的基本特点，在下图3、图4中我们可以看到，由图3的阵列源得到的线性阵列图4，它们是随着一定的形状有规律地变化的，阵列出来的特征跟基体的侧边始终保持一个距离。
图3 阵列源随形变化阵列其使用起来非常的巧妙和灵活，有简单的也有复杂的，简单的只需要几步就可完成了，复杂的需要考虑的东西多一点，SolidWorks随形变化阵列的实现方法分别介绍了简单、复杂的随形阵列的实现步骤和方法。
图4 随形变化阵列那么怎样实现随形变化阵列呢？首先，建立阵列源特征，与一般特征有别的是，它需要有(如图5所示)：1.定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。
2.一般的线性阵列都是以一些基准轴或者边线来定义方向的，但是随形变化阵列需要一个线性尺寸作为阵列的参考方向，这是它的特别之处。
图5 草图点击线性阵列，在方向的选择框中选择图示的尺寸作为方向，我们可以观察到，在该线性阵列的选项中，“随形变化”的选项显示可选的状态(只有阵列方向的参考是尺寸它才会显示可选)，接着把它钩选，阵列的间·列的数量为10，在设计数中选择要阵列的特征为之前所建立的拉伸切除特征，最后点击确定就完成了。
图6 随形变化阵列操作由图7，我们可以观察到，在阵列的方向上，阵列出来各个切除的位置里基体上侧边线的距离是根据定义方向的尺寸0.25in和阵列的间距1.00in有规律地累加起来的。
solidworks 距离渐变阵列
solidworks 距离渐变阵列
在SolidWorks中，可以使用线性阵列功能来创建距离渐变阵列。
以下是实现方法：
1. 打开SolidWorks并新建一个零件文件。
2. 在工具栏上选择“线性模式”的“阵列/模式”。
3. 在PropertyManager中，选择“实体”选项卡。
4. 在“选择要阵列的对象”下拉菜单中，选择要阵列的对象，例如圆柱体。
5. 在“方向1”下，选择阵列的方向，例如沿x轴。
6. 在“间距1”下，输入想要的起始间距，例如50mm。
7. 在“个数1”下，输入阵列的个数，例如5个。
8. 在“距离类型”下，选择“渐变”。
9. 在“方向2”下，选择渐变方向，例如沿y轴。
10. 在“间距2”下，输入渐变的末端间距，例如100mm。
11. 在“个数2”下，输入渐变的末端个数，例如10个。
12. 点击“预览”按钮以查看渐变阵列的效果。
13. 确认配置后，点击“确定”按钮以创建距离渐变阵列。
这样，您就可以创建一个距离渐变阵列。
solidworks随形变化阵列的实现方法
solidworks随形变化阵列的实现方法
在solidworks中，随形变化阵列是一种非常常用的功能。
它可以在一个轴向上创建一系列随着轴向变化而变化的元素，这些元素可以是点、线、面、实体等。
实现这种功能需要以下几个步骤：
1. 创建轴线：在solidworks中，首先需要创建一个轴线，这个轴线将成为随形变化阵列的轴。
可以使用直线、曲线等工具创建轴线，也可以通过导入外部数据的方式创建。
2. 创建随形变化阵列：在创建轴线之后，可以使用“随形变化阵列”工具创建随形变化阵列。
在弹出的对话框中，需要选择要进行随形变化的元素，并设置合适的参数，如变化方式、元素数目等。
3. 调整参数：创建随形变化阵列后，可以通过调整参数来改变阵列效果。
比如可以调整元素间距、元素大小、元素旋转角度等参数来达到理想的效果。
4. 修改元素：如果需要修改随形变化阵列中的某个元素，可以直接对该元素进行编辑。
修改完毕后，整个阵列会自动更新。
总的来说，solidworks中的随形变化阵列是一种非常有用的功能，可以帮助用户快速创建复杂的几何形状。
通过以上几个步骤，可以轻松实现随形变化阵列，并且可以根据需要进行调整和修改。
- 1 -。
SW编辑操作特征讲解
4.2
阵列特征
2．操作步骤 本例将详述线性阵列沿着两个方向生成特征，以及跳过实例，操作步 骤如下： 01新建SolidWorks零件文件，拉伸创建长方形草图180×80mm² ， 拉伸厚度为10mm的基板。然后，在基板左上角拉伸切除直径为10mm的 圆孔，如图4-3所示。
4.2
阵列特征
02线性阵列。单击特征工具栏中的“线性阵列”命令按钮 ，在弹出的 “线性阵列”面板中选择长棱边为第一方向，设置间距 为50mm，实例数 为4。设置第二方向为竖直棱边，设置间距 为50mm，实例数 为4。选择 切除-拉伸特征即圆孔作为要阵列的特征，生成阵列如图4-4所示。
4.2
阵列特征
1．参数详解 圆周阵列的大部分参数与线性阵列一致，其特有参数主要是阵列轴。 （1）阵列轴 阵列轴可以指定为如下特征： 实体上的一条棱边 轴：临时轴/基准轴 圆形边线或草图直线 线性边线或草图直线 圆柱面或曲面 旋转面或曲面 阵列绕该轴生成特征。如有必要，单击“反向”按钮 来改变圆周阵列 的方向 （2）角度尺寸 通过“总角度” 设置要生成圆周阵列每个实例之间的角度。 （3）等间距 等间距将角度设置为 360°。
4.2
阵列特征
（3）要阵列的特征/面实体/曲面实体 要阵列的特征：使用用户所选择的特征作为源特征来生成阵列 要阵列的面：使用构成特征的面生成阵列。 在图形区域中选择特征的所有面。 这对于只输入构成特征的面而不是特征本身的模型很有用。 当使用要阵列的面时，阵列必须保持在同一面或边界内。它不能跨越边界。例 如，横切整个面或不同的层（如凸起的边线）将会生成一条边界和单独的面，阻止阵列延 伸。 要阵列的实体/曲面实体：使用用户在多实体零件中选择的实体生成阵列。带有 要阵列的实体的多实体零件 （4）可跳过的实例：在用户生成阵列时跳过用户在图形区域中选择的阵列实例。当 用户将鼠标移动到每个阵列实例上，单击以选择阵列实例。阵列实例的坐标出现。若想恢 复阵列实例，再次单击实例。 （5）选项 随形变化：允许重复时执行阵列更改。 几何体阵列：只使用对特征的几何体（面和边线）来生成阵列，而不阵列和求 解特征的每个实例。几何体阵列可加速阵列的生成和重建。对于与模型上其他面共用一个 面的特征，用户不能使用几何体阵列选项。 延伸视象属性：将 SolidWorks 的颜色、纹理和装饰螺纹数据延伸给所有阵列 实例。
solidworks曲线驱动阵列转换曲线和等距曲线
SolidWorks 曲线驱动阵列转换曲线和等距曲线1. 导言在 SolidWorks 中，曲线驱动阵列是一种常见的功能，它允许用户沿着曲线路径创建一系列重复的物体。
在本文中，我们将探讨SolidWorks 中曲线驱动阵列的功能，并重点介绍曲线和等距曲线的转换方法。
2. 曲线驱动阵列的基本概念曲线驱动阵列是一种创建模式特征的方式，它可以沿着指定的曲线路径创建多个复制体，例如零件或装配体。
使用曲线驱动阵列功能，用户可以根据需要调整复制体的数量、间距和方向，从而快速、灵活地生成复杂的模式特征。
3. 曲线和等距曲线的定义在 SolidWorks 中，曲线通常可以由用户绘制或从其他对象导入，它们可以是任意形状的路径。
曲线驱动阵列可以沿着这些曲线路径进行复制体的创建。
而等距曲线则是曲线上等间距分布的点的连线，它们可以用于更精确地控制复制体的位置和方向。
4. 曲线驱动阵列转换曲线在 SolidWorks 中，用户可以通过几个简单的步骤将原始曲线转换为等距曲线，以便更好地应用于曲线驱动阵列功能。
用户需要选择原始曲线，然后在“特征”菜单中找到“曲线工具”，选择“创建等距曲线”，在对话框中设置等距距离和数量，最后点击“确认”完成转换。
5. 曲线驱动阵列转换等距曲线一旦曲线被转换为等距曲线，用户便可以轻松地将其应用于曲线驱动阵列功能。
在进行曲线驱动阵列操作时，用户可以选择等距曲线作为路径，并根据需要调整复制体的数量、间距和方向。
通过这种方式，用户可以更加精确地控制曲线驱动阵列的生成。
6. 个人观点和总结曲线驱动阵列是 SolidWorks 中非常强大和灵活的功能之一，它允许用户根据曲线路径创建复杂的模式特征。
将曲线转换为等距曲线可以进一步提高曲线驱动阵列功能的精度和灵活性，帮助用户更好地实现他们的设计需求。
我个人对这一功能深有体会，相信它可以为用户的设计工作带来极大的便利和效率。
在撰写文章的过程中，我注意到在 SolidWorks 中，曲线驱动阵列功能可以帮助用户更好地应用曲线路径进行复制体的创建，并且转换为等距曲线可以进一步提高精度和灵活性。
SW课后练习试题答案
第1章Solidworks 设计基础i填空题(1) SolidWorks —向很关注中国市场，从2001plus 由版本开始，增加了中国国标(GB)标注。
⑵ SolidWorks 模型由零件、装配体和工程图组成，它们的文件格式分别为*.sldprt 、*.sldasm 、*.slddrw 。
(3) SolidWorks 的操作非常灵活，运用一些技巧更能够大大提高设计效率。
要想旋转模型，除了使用【旋转视图】之外，更快捷的方法是中键拖动。
(4) 如果想放大模型使之整屏显示，单击 F 热键。
(5) SolidWorks 的模板有两个存放地址，分别是\data\template 和\lan g\chi nese-simplified\tutorial 。
2选择题(1) SolidWorks 是原创的三维实体建模软件。
(A) UNIX (B) Win dows (C) Li nix⑵ SolidWorks 中使用快捷方式复制对象时，应按下以下哪个热键_____(A) Ctrl (B) Shift (C) Alt⑶以下选项中， ______ 由SolidWorks 第一个推出，并获得美国专利。
(A) 三维建模(B)参数化设计(C)特征管理器FeatureManager(4) SolidWorks 是市面上的主流三维软件之一，能够与绝大多数CAD软件进行格式转换，以下哪种格式不能被读取？(A) EXB (B) IGES (C)DWG(5) SolidWorks 的图标使用起来很方便，并且可以根据实际要求来定制，当要将一类图标命令(目前没有显示)调出来使用，以下哪种方法不能作到。
(A) 在图标栏的空白区域右击，从中选择(B) 选择下拉菜单【工具】丨【自定义】命令，从中选择(C) 选择下拉菜单【工具】丨【选项】命令，从中选择3判断题(1) eDrawing 需要在SolidWorks 环境下运行。
X(2) SolidWorks 不能生成DWG文件。
如何使用SOLIDWORKS让数字在阵列中递增——数字递增阵列的应用
如何使用SOLIDWORKS让数字在阵列中递增——数字递增阵列的应用& u0 c5 u; [摘要：对于阵列的使用在设计中是比较常见的，主要用在特征或实体按照一定规律进行复制的情况下。
但是对于例如直尺上的刻度和数字，钟表面上的刻度和数字以及例如千分尺的刻度和数字这类多个不同的特征如何一次性产生呢？关键字：数字阵列直尺钟表千分尺变量阵列数字递增阵列是让特征在阵列的过程中让草图中的文本（数字）发生变化的过程。
在设计中常见的有三种形式，线性阵列、圆周阵列和在圆柱面上的阵列，分别对应的典型实例为：直尺刻度数字，钟表面上数字以及千分尺上的刻度数字.3 y' u" q' |$ o+ b( \5 \接下来将使用数学方法和变量阵列（SOLIDOWORKS2015中添加的新功能）来完成数字递增线性阵列和数字递增圆周阵列，最后单独介绍圆周阵列完成圆柱面上的数字递增阵列的两种方法。
) b- a T0 d1 a:两种方法来说，变量阵列在自定义使用的时候将会更加灵活一些。
一、数字递增线性阵列1. 三角函数法如图1，做好的直尺模型8 `" _2 L! N+ z! a& I首先，我们以直尺为例，在创建好的直尺模型上创建数字草图及拉伸特征1 X( R: W* }$ s1 C0 A此处需要注意的是，我们输入的数字是通过链接到尺寸值完成（双引号+草图名称）。
文字的位置控制由三角形控制。
如图2示。
0 p6 D! v" z: \7 ^说明：三角形的边长不能为0，所以这个方法需要单独创建0这个位置. F% s/ w4 I8 `" q- \: {' Z* c" K9 @- z( w7 s+ ^. K 然后双击数字的拉伸特征显示该特征的草图，之后使用线性阵列的命令) H- Q3 _- D) d9 Q; s: n具体如图3所示- i) `( W7 \. f% |0 V( T8 z' E3 f①阵列方向选择控制文本变化的尺寸（目的：此操作可以控制尺寸值个根据设定的增量变化） P& X/ z# r3 g3 A0 U②在选项中勾选随形变化（目的：上述操作让尺寸发生变化，此操作控制阵列的特征随矩形轮廓发生变化）$ G m: a' R, L③点击完整预览可观看最终效果，确认完成此阵列2. 变量阵列法/ s+ r* ]( \9 d1 Z% b, f与数学方法一样，需要将文本链接到草图中的尺寸值，使用变量阵列时，将对草图的要求变得简单，只需要再添加一个可控制位置变化的尺寸即可，如图4示6 E4 e1 T" i. E( ~. A& V①尺寸0控制文本变化②位置尺寸控制位置! V, U/ q7 k- a) V" {$ N③完成草图并创建拉伸特征，然后使用变量阵列④打开表格编辑器后在图形显示界面选择0和位置尺寸作为变量，并根据要求编辑阵列表格，完成后可更新预览观看效果。
SolidWorks的随形变化阵列-朱文学
SolidWorks的随形变化阵列使用过SolidWorks软件的朋友应该都知道，在SolidWorks里面的阵列功能是非常的强大的，其中包括有：线性阵列、圆周阵列、曲线驱动阵列、草图驱动阵列、表格驱动阵列、填充阵列和镜象等阵列的方法，为设计者提供了十分方便的工具。
在这里我就想给大家介绍一种相对来说比较特殊的阵列方法，那就是线性阵列中的随形变化阵列。
(1)六角切除随涡状线变化线性阵列(2)球随螺锥变径线性阵列(3)螺锥变径立体线性阵列图1 随形变化例子请允许我用一个简单的例子来说明一下线性阵列里的随形变化的基本特点，在图2我们可以看到，由左边的阵列源得到的线性阵列，它们是随着一定的形状有规律地变化的，阵列出来的特征跟基体的侧边始终保持一个距离。
阵列源随形变化阵列图2下面我们来看一下是怎样去实现随形变化阵列的。
首先，建立阵列源特征，与一般特征有别的是，它需要有（如图3所示）：1.定出特征随形变化时的“形”，也就是其变化的边界，并且定义特征草图与边界的几何关系。
2.一般的线性阵列都是以一些基准轴或者边线来定义方向的，但是随形变化阵列需要一个线性尺寸作为阵列的参考方向，这是它的特别之处。
图3 草图点击线性阵列，在方向的选择框中选择图示的尺寸作为方向，我们可以观察到，在该线性阵列的选项中，“随形变化”的选项显示可选的状态（只有阵列方向的参考是尺寸它才会显示可选），接着把它钩选，阵列的间距为1.00in，阵列的数量为10，在设计数中选择要阵列的特征为之前所建立的拉伸切除特征，最后点击确定就完成了。
图4 随形变化阵列操作由图5，我们可以观察到，在阵列的方向上，阵列出来各个切除的位置里基体上侧边线的距离是根据定义方向的尺寸0.25in和阵列的间距1.00in有规律地累加起来的。
并且各个切除到两侧边线的距离始终保持0.45in，维持了随形变化中的“形”。
图 5 阵列的结果那么这样的一个简单的随形变化阵列就完成了。
solidworks课后习题答案
第1章：一、填空题（1）SolidWorks，AutoCAD，Pro/E，UG，CA TIA，AutoCAD，SolidWorks，Pro/E，UG，CA TIA（2）基准特征，草绘特征，实体编辑特征（3）子特征（4）前视，上视，右视，标准坐标原点（5）零件，装配体，工程图（6）CommandManager（7）Ctrl（8）选择过滤器二、问答题（1）答：SolidWorks主要用在机械、工业设备和家电产品等领域，其主要特点是在钣金设计和出工程图方面非常方便，且上手快；再就是由于较便宜，我国有较多的工程设计公司使用SolidWorks；另外，通过SolidWorks的专业考试后，可以免试国家机械工程师3D的设计认证考试。
（2）答：选择“文件”→“新建”菜单，然后选择“零件”按钮，再左键单击“确定”按钮即可。
（3）答：在零件编辑状态下，SolidWorks的工作界面主要由菜单栏和工具栏、导航控制区、绘图工作区和状态栏组成。
第2章：一、填空题（1）截面形状，尺寸，位置（2）尺寸标注，添加几何关系，实体绘制，草图编辑（3）草图图线（4）中心线（5）圆心/起/终点圆弧，切线弧，三点圆弧（6）抛物线（7）等距实体（8）转换实体引用（9）修剪曲线（10）延伸实体（11）检查草图合法性（12）定义图形的大小二、问答题（1）答：用左键单击“草图”工具栏中的“草图绘制”按钮，再选择任一基准平面或实体面即可进入草绘环境。
另外，用左键单击“特征”工具栏中的“拉伸凸台/基体”等按钮，再选择任一基准平面或实体面即可进入草绘环境，此时必须绘制闭合草图才能退出草绘环境。
（2）答：用左键单击“矩形”按钮可以绘制平行四边形，此时需要在“矩形”属性管理器的“矩形类型”卷展栏中用左键单击（“平行四边形”按钮），然后即可绘制平行四边形。
（3）答：如果要将两个被分割的草图实体合并成一个实体，则在打开草图后，“平行四边形”按钮单击选中分割点，并按下【Delete】键将其删除即可。
