Solidworks培训教程第3课圆角、阵列、孔特征

solidworks异形孔向导圆周阵列

SolidWorks是一款广泛应用于机械设计和制造领域的三维建模软件。

在使用SolidWorks进行建模时，经常会遇到需要创建异形孔的情况。

本文将介绍如何使用SolidWorks的异形孔向导和圆周阵列功能来创建复杂的异形孔。

一、使用异形孔向导1. 打开SolidWorks软件并创建一个新的零件文件。

2. 在“特征”工具栏中选择“异形孔”命令。

3. 在“异形孔向导”对话框中，选择“孔类型”为“异形孔”。

4. 在“基准面”下拉菜单中选择一个平面作为孔的基准面。

5. 在“孔形状”下拉菜单中选择一个孔的形状，如矩形、椭圆或任意多边形。

6. 在“孔尺寸”部分中输入孔的尺寸和位置。

7. 在“孔特征”部分中选择要添加到孔中的特征，如倒角、圆角或螺纹。

8. 在“孔选项”部分中选择孔的方向和深度。

9. 点击“预览”按钮查看孔的效果，如果需要可以进行调整。

10. 点击“确定”按钮添加异形孔特征。

二、使用圆周阵列1. 在创建异形孔后，选择“特征”工具栏中的“圆周阵列”命令。

2. 在“圆周阵列”对话框中，选择要复制的特征。

3. 在“轴向”选项卡中，选择一个轴线作为阵列的轴线。

4. 在“角度”选项卡中，输入要复制的特征的角度和数量。

5. 在“选项”选项卡中选择要创建的实体类型和是否要删除原始特征。

6. 点击“预览”按钮查看阵列的效果，如果需要可以进行调整。

7. 点击“确定”按钮添加圆周阵列特征。

三、实际应用举例在机械设计和制造领域中，异形孔和圆周阵列经常用于创建复杂的零件和组件。

例如，在制造轮毂时，需要在轮毂上创建一些异形孔来安装螺栓和其他附件。

此外，在制造齿轮时，需要使用圆周阵列来复制齿轮的齿形。

总之，使用SolidWorks的异形孔向导和圆周阵列功能可以轻松地创建复杂的异形孔和阵列特征。

这些功能不仅提高了设计和制造的效率，还可以帮助工程师创建更加精确和高质量的零件和组件。

Solidworks基础入门教学(十)零件设计-拔模斜度、圆角及倒角特征

Solidworks基础入门教学（十）零件设计-拔模斜度、圆角及倒角特征§10 概述本章中我们将学习如何在零件中建立圆角和倒角。

同时，我们顺便学习一下对整个零件的镜象的操作，这样，我们在建立对称的零件时，便可以只建立其中一半，另一半采用镜象的方式就可以了。

圆角的分类：混合面圆角，等半径圆角，变半径圆角倒角的分类：角度-距离，距离-距离，顶点-倒角。

我们首先建立一个零件，我们在学习圆角以及倒角时，将利用这个零件进行。

§10.1 建立简单的拨摸斜度我们对已经建立好的零件，创建拨摸斜度。

1、点击拔模斜度按钮：2、将零件的显示为：等轴测状态。

3、选择图示的三个面作为拔模面：4、选择基准面3作为中性面，输入拔模角：10，按确定。

5、您作的拔模斜度对吗？§10.2 建立混合面圆角点击圆角按钮。

出现对话框，不要理会半径的数值，圆角的类型选为：混合面，在圆角项目中，我们选FACE SET1作为第一组面的定义。

FACE SET2作为第二组面的定义。

点击"高级面圆角"标签，选中：设定圆角边界线，并选择上图中的HODE LINE作为：包络控制线，点击确定。

观测一下，您作的的对吗？注意，作为混合面圆角，有两种确定半径的方式：直接输入半径。

或者以某一边作为圆角的终止。

我们上述的做法是第二中。

对比一下：一边作为圆角的终止直接输入半径R10§10.3 建立等半径的圆角等半径圆角是最简单的圆角点击圆角按钮。

选择上图所示5mm的边，作为圆角的边，半径的值改成5mm,其他设置如图。

同样的方法，分别做另两边的圆角。

效果如图§10.4 建立变半径的圆角点击圆角按钮。

分别选中上述的边：（按住CTRL键）。

在弹出的对话框中，选中圆角类型为：便半径。

分别按上图所示尺寸给定各边的半径值。

按确定。

效果如图§10.5 零件的镜象好啦，下面，我们看一下这半个零件是如何变成整个的吧。

solidworks方形零件特征圆周阵列

一、概述在Solidworks中，零件特征圆周阵列是一种常见的操作，可以快速、准确地创建大量具有相似特征的零件。

特征圆周阵列可以用于创建复杂的零件几何形状，提高设计效率，减少重复劳动。

本文将详细介绍在Solidworks中如何使用特征圆周阵列功能创建方形零件。

二、特征圆周阵列的基本用法1. 打开Solidworks软件，并新建一个零件文件。

2. 在设计界面上创建一个方形的基础特征，可以是一个立方体或者一个平面。

3. 选择“特征”菜单下的“圆周阵列”命令。

4. 在弹出的属性窗口中，选择要重复的特征并指定阵列的参数，比如阵列的数量、旋转角度等。

5. 点击确定，即可生成特征圆周阵列。

三、特征圆周阵列的参数设置1. 数量：可以指定阵列中特征的数量，可以是任意整数。

2. 角度：可以指定特征在阵列中旋转的角度，可以是任意角度。

3. 缩放：可以指定特征在阵列中的缩放比例，可以根据需要进行调整。

4. 方向：可以指定阵列的旋转方向，可以是顺时针或者逆时针。

四、特征圆周阵列的应用实例以下是一个实际案例，展示了如何在Solidworks中使用特征圆周阵列功能创建方形零件。

1. 设计一个简单的方形零件，包括一个方形基础特征和一个圆柱形凸起特征。

2. 选择“特征”菜单下的“圆周阵列”命令。

3. 在属性窗口中，选择要重复的凸起特征，并指定阵列的参数，比如数量为4，角度为90度。

4. 点击确定，即可生成4个凸起特征，围绕基础特征呈正方形排列。

五、注意事项1. 在使用特征圆周阵列功能时，需要仔细考虑要重复的特征及其参数设置，以确保生成的零件符合设计要求。

2. 在创建特征圆周阵列时，需要注意选择合适的基础特征，以便更好地进行阵列操作。

六、总结特征圆周阵列是Solidworks中非常实用的功能之一，能够帮助工程师和设计师快速、准确地创建复杂的零件几何形状。

掌握特征圆周阵列的基本用法和参数设置，能够大大提高设计效率，减少重复劳动。

希望本文对大家在使用Solidworks创建方形零件时有所帮助。

SolidWorks入门教程(很全面)

推理线
2021/10/10
中心线
24
四、草图绘制过程 ⑴ 进入草图绘制界面单击标准工具栏上的【新建】按钮。新建 SolidWorks 文件对话框出现。单击【零件】按钮，然后单击【确定】。 ⑵ 确定绘图基准面选择所显示的三个基准面 (前视基准面、上视基准面、
及右视基准面)之一。 ⑶ 绘制草图单击草图绘制工具栏上的草图实体工具进行草图绘制。 ⑷ 为草图实体标注尺寸。
2021/10/10
10
五、 SolidWorks界面
2021/10/10
11
六、Solidworks设计示例
示例1. 三维建模
2021/10/10
12
2021/10/10
13
示例2 装配图及运动仿真
2021/10/10
14
示例3 带孔矩形板受力分析
2021/10/10
15
2021/10/10
• 首先选择草图绘制基准面，然后鼠标左键单击要转换的实体端面，再单击工具栏中的【转换实体引用】按钮，便可以完成实体端面投影到基准面形成草图。
2021/10/10
40
• 三、草图尺寸标注
• SolidWorks是一个尺寸驱动的三维设计软件，草图实体的
大小最终由标注的尺寸值来决定。
• 标注尺寸时，可以在属性管理器中修改尺寸的公差形式、公差值、尺寸箭头形式以及尺寸文本。
• 通过单击草图工具栏中的【剪裁实体】按钮，弹出“剪裁”属性管理器，分别有5种选项，它们是强劲剪裁、边角、在内剪除、在外剪除、剪裁到最近端。
• ⑴ 剪裁到最近端
2021/10/10
34
• ⑵ 强劲剪裁
• 在绘图区中，按下鼠标左键并移动光标，使其通过欲删除的线段，光标通过的部分则被剪裁。

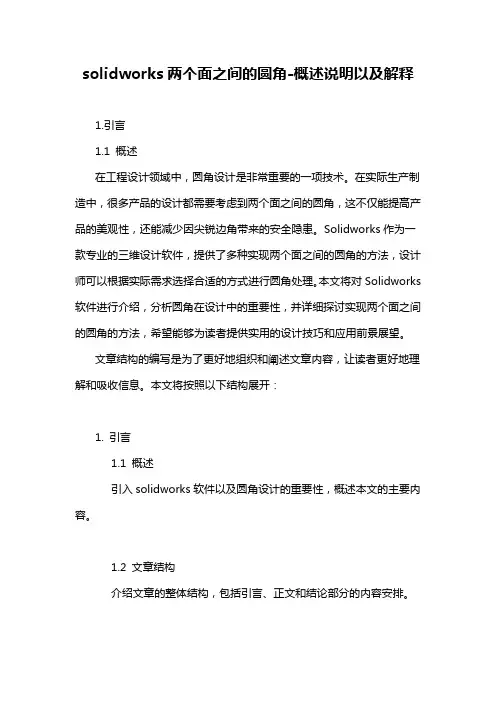

solidworks两个面之间的圆角-概述说明以及解释

solidworks两个面之间的圆角-概述说明以及解释1.引言1.1 概述在工程设计领域中，圆角设计是非常重要的一项技术。

在实际生产制造中，很多产品的设计都需要考虑到两个面之间的圆角，这不仅能提高产品的美观性，还能减少因尖锐边角带来的安全隐患。

Solidworks作为一款专业的三维设计软件，提供了多种实现两个面之间的圆角的方法，设计师可以根据实际需求选择合适的方式进行圆角处理。

本文将对Solidworks 软件进行介绍，分析圆角在设计中的重要性，并详细探讨实现两个面之间的圆角的方法，希望能够为读者提供实用的设计技巧和应用前景展望。

文章结构的编写是为了更好地组织和阐述文章内容，让读者更好地理解和吸收信息。

本文将按照以下结构展开：1. 引言1.1 概述引入solidworks软件以及圆角设计的重要性，概述本文的主要内容。

1.2 文章结构介绍文章的整体结构，包括引言、正文和结论部分的内容安排。

1.3 目的阐明本文的写作目的，即为读者提供关于solidworks软件中实现两个面之间圆角的方法和技巧。

2. 正文2.1 Solidworks软件介绍简要介绍Solidworks软件的概况、功能和特点，为读者了解solidworks软件做准备。

2.2 圆角在设计中的重要性探讨圆角在产品设计中的重要性，如提升产品美观性、避免尖角伤人、增加产品寿命等方面的作用。

2.3 实现两个面之间的圆角方法详细介绍在solidworks软件中实现两个面之间圆角的具体方法和步骤，帮助读者掌握技术要点。

3. 结论3.1 总结总结全文内容，概括本文所介绍的solidworks软件中实现两个面之间圆角的方法和设计技巧。

3.2 圆角设计的技巧提出一些圆角设计的实用技巧，让读者在实际应用中更好地运用圆角设计。

3.3 应用前景展望展望圆角设计在未来产品设计和工程领域中的应用前景，为读者展示圆角设计的发展趋势和潜力。

1.3 目的本文的目的是探讨在Solidworks软件中实现两个面之间圆角的方法，通过详细介绍Solidworks软件的特点和圆角在设计中的重要性，为读者提供实用的操作步骤和技巧。

solidworks 圆错位阵列

solidworks 圆错位阵列在SolidWorks中，圆的错位阵列可以通过多种方法来实现。

其中，最常用的方法是使用“特征阵列”功能和“轴向阵列”功能。

下面详细介绍这两种方法的操作步骤。

特征阵列法：1. 新建一个零件。

2. 在特征工具栏中选择“特征阵列”功能。

3. 在对话框中选择“特征”类型为“圆”。

4. 在特征阵列的参数中，选择一个圆作为基础圆。

5. 输入需要阵列的数量和偏移值。

6. 选择“展开特征阵列”选项，单击“确定”完成操作。

轴向阵列法：1. 新建一个零件。

2. 在特征工具栏中选择“轴向阵列”功能。

3. 在对话框中选择“构建新的轴”选项。

4. 在绘图区选择一个圆作为轴中心。

5. 输入需要阵列的数量和偏移值。

6. 单击“计算阵列”，单击“确定”完成操作。

通过上述两种方法，可以实现圆的错位阵列。

下面将详细阐述这两种方法的特点和应用场景。

特征阵列法的特点：- 特征阵列法将圆作为特征进行阵列，适用于复杂的圆形特征阵列。

- 特征阵列法可以直接指定圆的参数，如半径和位置，非常便于操作。

- 特征阵列法更加灵活，可以通过调整参数来实现不同样式的圆阵列。

轴向阵列法的特点：- 轴向阵列法将选择的圆作为轴进行阵列，适用于需要按照一定轴向进行阵列的情况。

- 轴向阵列法可以实现直线状的圆形阵列，如管道、链条等应用场景。

- 轴向阵列法可以指定阵列的偏移值，实现圆的错位效果，使得阵列更加有趣。

在实际应用中，圆的错位阵列可以应用在很多领域。

比如：- 机械设计中，可以用来设计螺杆、螺母等。

- 建筑设计中，可以用来设计楼梯的扶手、栏杆等。

- 产品外观设计中，可以用来设计纹理、图案等。

总之，通过SolidWorks中的特征阵列和轴向阵列功能，可以很方便地实现圆的错位阵列。

根据实际需求和设计要求，选择合适的方法进行操作，可以快速高效地完成设计任务。

而圆的错位阵列在各个领域都有广泛应用，可以提高产品的外观质感和吸引力。

(完整版)SolidWorks高级培训手册(全套教程)

SolidWorks高级培训手册目录基础知识第一课介绍基础知识第二课薄壁零件基础知识高级零件建模第一课复杂外形建模第一部分高级零件第二课复杂外形建模第二部分高级零件第三课曲面建模高级零件钣金钣金钣金高级装配建模第一课自顶向下的装配体建模高级装配第二课在装配环境下工作高级装配第三课装配体编辑高级装配第四课型芯和型腔高级装配工程图工程图工程图1、培训手册:SolidWorks基础知识第一课介绍SolidWorks高级培训手册2、基础知识SolidWorks高级培训手册基础知识第一课介绍在成功地学完这一课后，你将能够：描述一个基于特征的，参数化实体建模系统的主要特色区分草图特征和直接生成特征认识SolidWorks用户界面的主要内容解释如何用不同的尺寸标注方法来表达不同的设计意图3、基础知识第一课介绍SolidWorks高级培训手册4·基础知识SolidWorks高级培训手册基础知识第一课关于本课程本课程的目的是教授你如何使用SolidWorks自动机械设计软件来创建零件和装配体的参数化模型，以及如何绘制这些零件和装配体的工程图。

SolidWorks是一个强劲且功能丰富的应用软件，以致于本课程不可能覆盖此软件的每一个细节和方面。

因此，本课程重点教授你成功应用SolidWorks所需的基本技能和概念。

你应该把本培训手册当作系统文档和在线帮助的补充而不是替代品。

一旦你对SolidWorks的基本使用技能有了较好的基础，你就能参考在线帮助来得到关于不常用的命令选项的信息。

前提条件我们希望参加本课程学习的学生具有如下经验：机械设计经验使用WindowsTM操作系统的经验完成学习使用SolidWorks软件自带的SolidWorks教程手册课程设计原则本课程是按照基于培训目的的设计过程或任务的方法设计的，而不是集中于单独的特征和功能，这种基于任务的培训课程强调完成一项特定的任务所需遵循的过程和步骤。

通过对应用实例的学习来演示这些步骤，你将会学到为完成一项设计任务所需的命令、选项和菜单。

solid works 教程第3章特征造型

特征编辑 2、圆周阵列
圆周阵列是指阵列特征绕着一个基准轴进行特征复制。
特征编辑 3、曲线驱动的阵列
曲线驱动的阵列是指特征沿着指定曲线的方向进行特征复制。
特征编辑 4、草图驱动的阵列
草图驱动的阵列是指特征沿着草图给定的关键点进行特征复制。
特征编辑 5、镜像
镜像特征是以基准面为参考生成镜像复制命令。
特征造型基准面
技巧：选择已有基准面，按住Ctrl键，点住鼠标拖动，
在属性管理器
中输入偏移距离。
特征造型 9、圆角特征
等半径：选择该复选框，可以生成整个圆角都有等半径的圆角。变半径：选择该复选框，可以生成变半径的圆角。面圆角：选择该复选框，可以在两个相邻面的相交处进行倒圆角。完整圆角：选择该复选框，可以在三个首尾相邻的面的中间面倒圆角，倒圆角后长度不变。
零件的组成原理
大家看下面的零件：混合它由三个特征组成，旋转、扫描、切除。
特征造型
基础特征：完成最基本的三维几何造型任务，用于构建基本空间实体。基本特征通常要求先草绘出特征的一个或多个截面，然后根据某种形式生成基本特征。基础特征包括
拉伸、旋转、扫描、放样等类型。
附加特征：对基础特征的局部进行细化操作，其几何形状
特征造型给定深度双向拉伸单向拉伸拔模拉伸薄壁拉伸特征造型成形到一顶点成形到一面特征造型两侧对称到离指定面指定的距离完全贯穿特征造型2拉伸切除特征造型课堂练习单位
产品三维造型与创新设计
马海龙汤爱君
山东建筑大学
SW设计顺序
方法一：自下而上的设计先设计零件图，再设计装配图，最后设计工程图方法二：自上而下的设计
特征造型 10、倒角特征
特征造型 11、筋

solidworks特征圆周阵列

Solidworks是一款广泛应用于工程设计领域的三维CAD软件，具有丰富的功能和强大的建模能力。

其中的特征圆周阵列功能是Solidworks软件中的一个重要特性，能够有效地帮助工程设计人员快速、准确地创建圆周形状的阵列模型。

本文将围绕solidworks特征圆周阵列这一主题展开介绍，从功能特点、操作步骤、应用场景等方面进行详细阐述。

一、功能特点特征圆周阵列是Solidworks软件中的一个重要的建模工具，它具有以下功能特点：1. 支持多种圆周形状阵列的创建。

特征圆周阵列功能可以应用于各种圆周形状的阵列创建，包括圆、椭圆、圆弧等。

无论是简单的圆形阵列，还是复杂的椭圆形阵列，都可以通过特征圆周阵列功能轻松实现。

2. 灵活的参数调节和编辑功能。

在进行圆周阵列创建时，可以通过特征圆周阵列功能灵活地调节参数，包括数量、间距、起始角度、结束角度等，以满足不同设计要求。

在创建完成后，也可以随时对圆周阵列模型进行编辑和调整，保证模型的准确性和灵活性。

3. 支持各种应用场景。

特征圆周阵列功能可以广泛应用于各种工程设计场景，包括机械设计、零部件设计、模具设计等。

无论是轮毂上的螺栓孔阵列，还是齿轮上的齿槽阵列，都可以通过特征圆周阵列功能高效地实现。

二、操作步骤下面将介绍在Solidworks软件中如何使用特征圆周阵列功能进行建模：1. 打开Solidworks软件，并新建一个零部件文档。

2. 在特征管理器中选择“特征圆周阵列”功能。

3. 选择要进行圆周阵列的特征，包括要复制的实体、轴线、圆心等。

4. 设置圆周阵列的参数，包括数量、间距、起始角度、结束角度等。

5. 完成圆周阵列的创建，预览并确认效果。

6. 可根据需要对圆周阵列模型进行进一步编辑和调整。

三、应用场景特征圆周阵列功能在工程设计中具有广泛的应用场景，主要包括以下几个方面：1. 机械设计领域。

在机械设计中，特征圆周阵列功能可以用于创建轮毂上的螺栓孔阵列、齿轮上的齿槽阵列、轴承上的凹槽阵列等，帮助工程设计人员快速、准确地完成零部件的设计。

solidworks圆周扇形长圆孔阵列

solidworks圆周扇形长圆孔阵列
在Solidworks中，要创建一个圆周扇形长圆孔阵列，可以按照以下步骤进行操作：
1. 打开Solidworks软件，并创建一个新的零件文件。

2. 选择“草图”工具栏中的“新建草图”按钮，并选择一个工作平面来创建草图。

3. 选择“画圆”工具创建一个圆。

通过指定圆心和半径的方式来定义圆的大小。

4. 选择“基本实体”工具栏中的“草图模式”按钮，并在草图上创建一个长圆形的草图。

5. 使用“特征”工具栏中的“阵列”按钮，选择“圆周”选项，并指定要阵列的草图。

6. 在阵列对话框中，设置所需的参数，例如圆心角、阵列数量和间距等。

7. 单击“确定”按钮来创建圆周扇形长圆孔阵列。

8. 使用“切除”或“凸出”工具栏中的相应按钮，将该阵列应用到实体上，以使实体具有圆周扇形长圆孔。

9. 最后，保存并导出零件文件，以便在其他项目中使用。

请注意，本文提供的步骤仅供参考，具体操作可能因Solidworks软件版本而有所差异。

如果遇到任何问题，建议参考Solidworks的官方文档或向相关专业人员寻求帮助。

SolidWorks2016基础与实例教程PPT第3-4章

4.2.3圆周阵列
选择【插入】|【阵列/镜向】|【圆周阵列】菜单命令或者单击【特征】工具栏中的【圆周阵列】按钮，系统弹出如图4 所示的【圆周阵列】属性管理器。
4.2.4曲线驱动的阵列
选择【插入】| 【阵列/镜向】|【曲线驱动的阵列】菜单命令或者单击【特征】工具栏中的【曲线驱动的阵列】按钮，系统弹出如图所示的【曲线驱动的阵列】属性管理器。
3.2.1拉伸凸台/基体
如果事先没有绘制好草图，选择【插入】|【凸台／基体】|【拉伸】菜单命令或者单击【特征】工具栏中的【拉伸凸台／基体】按钮，系统弹出如图所示的【拉伸】属性管理器，提示需要选择一个平面作为草图平面，这时，选取一个平面直接进入草图环境，绘制草图后退出草图环境，退出草图环境后的【凸台-拉伸】属性管理器如图所示。
4.2.5草图驱动的阵列
选择【插入】|【阵列/镜向】|【草图驱动的阵列】菜单命令或者单击【特征】工具栏中的【草图驱动的阵列】按钮，系统弹出如图所示的【草图驱动的阵列】属性管理器。
谢谢大家
4.1.4拔模
选择【插入】|【特征】|【拔模】菜单命令或者单击【特征】工具栏中的【拔模】按钮，系统弹出如图所示的【拔模】属性管理器。
4.2 阵列/镜向特征
阵列特征用于将任意特征作为原始样本特征，通过指定阵列尺寸产生多个类似的子样本特征。特征阵列完成后，原始样本特征和子样本特征成为一个整体，用户可将它们作为一个特征进行相关操作，如删除、修改等。如果修改了原始样本特征，则阵列中的所有子样本特征也随之更改。SolidWorks 2016提供了线性阵列、圆周阵列、曲线驱动的阵列、草图驱动的阵列、表格驱动的阵列和填充阵列等6种阵列。

Solidworks物体怎么制作制圆角？sw圆角的设计方法

Solidworks物体怎么制作制圆⾓？sw圆⾓的设计⽅法Solidworks中的物体想要添加圆⾓，该怎么添加呢？下⾯我们就来看看详细的教程。

SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型：3D制作类
⼤⼩：11.9GB
语⾔：简体中⽂
时间：2017-02-27
查看详情
1、打开Solidworks软件，选择⽂件选项，选择新建。

2、选择零件选型，选择确定。

3、新建草图，绘制⼀个长宽为20mm的正⽅形。

4、选择插⼊选项中的凸台拉伸命令，设定给定深度为10mm,选择绿⾊的对号符号。

5、经过凸台拉伸命令后得到⼀个长⽅体，如图所⽰。

6、选择插⼊-特征-圆⾓命令，⼀般选择⼿⼯，圆⾓类型有四个选项，分为恒定⼤⼩圆⾓，变量⼤⼩圆⾓、⾯圆⾓、完全圆⾓，下⾯我们以恒定⼤⼩圆⾓为例向⼤家介绍，圆⾓项⽬选择需要变成圆⾓的边线，调整好圆⾓参数，最后点击绿⾊的⼩对号，最终完成对长⽅体的进⾏圆⾓操作。

7、最终得到进⾏圆⾓操作的长⽅体，如图所⽰。

以上就是sw圆⾓的设计⽅法，希望⼤家喜欢，请继续关注。

Solidworks培训及考证 5.1 圆角特征

第五章附加特征本章提要：产品设计都是以建模为基础，而零件的模型则是建立在特征的运用之上。

这类特征可以直接对实体进行编辑操作。

本章将介绍基本特征工具的应用，包括以下内容：●圆角特征●倒角特征●筋特征●抽壳特征●简单孔及异性孔特征5.1 圆角特征圆角特征功能是在零件基本特征建立完成后在零件上生成一个内圆角或外圆角面，本软件的圆角特征分为四个类型，如图5.1.1.1所示。

图5.1.1.1 圆角类型从左到右分别为恒定大小圆角，变量大小圆角，面圆角，完整圆角。

一般而言，在生成圆角时最好遵循以下规则：1.在添加小圆角之前添加较大圆角。

当有多个圆角会聚于一个顶点时，先生成较大的圆角。

2.在生成圆角前先添加拔模。

如果您要生成具有多个圆角边线及拔模面的铸模零件，在大多数的情况下，您应在添加圆角之前添加拔模特征。

3.最后添加装饰用的圆角。

在大多数其它几何体定位后尝试添加装饰圆角。

如果您越早添加它们，则系统需要花费越长的时间重建零件。

4.如要加快零件重建的速度，请使用一单一圆角操作来处理需要相同半径圆角的多条边线。

然而，如果您改变此圆角的半径，则在同一操作中生成的所有圆角都会改变。

5.1.1 恒定大小圆角1.要圆角化的项目本项目栏中的主要功能如图5.1.1.2所示，第一个框为选择要圆角化的对象，对象可以为一个面的所有边线、所选的多组面、所选的边线或边线环。

【显示选择工具栏】在选择要选择的边线或环时出现在鼠标右方的悬浮工具栏，关闭后不会出现，具体效果如图5.1.1.3所示。

【切线延伸】所选边线若有与之相交的相切线会同时将相切线选择，关闭后只会选择单条边线。

【完整预览，部分预览，无预览】及选择要圆角的特征时显示完整或部分或不显示预览效果。

图5.1.1.2 【等半径圆角】对话框图 5.1.1.3 定义等半径参数2.圆角参数圆角参数的菜单栏中从上至下有【对称/非对称】【半径输如框】【多半径圆角】选项，轮廓中有【圆形/圆锥Rho/圆锥半径/曲率延续】，以下将为每个功能选项单独进行建模练习3.对称等半径圆角：以下对称等半径圆角步骤过程：步骤一：打开配置文件【实例5.1.1.SLDPRT】步骤二：选择特征菜单【特征】→【圆角】命令，系统在左方弹出【圆角】对话框。

第3章__SolidWorks特征造型

3.2 基本特征 3.2.3 旋转凸台基体旋转凸台/基体
基体】【旋转凸台/基体】是通过绕中心线旋转来生成基体、凸台旋转凸台基体是通过绕中心线旋转来生成基体、等几何模型的特征造型方法，它适用于回转体类零件的造型。等几何模型的特征造型方法，它适用于回转体类零件的造型。
3.2 基本特征
拉伸凸台/ 3.2.1 拉伸凸台/基体
基体】【拉伸凸台/基体】是将草图沿着某一方向延伸一定距拉伸凸台基体离生成的特征。离生成的特征。
3.2 基本特征 3.2.2 拉伸切除
【拉伸切除】是采用拉伸的方法除去已有实体的部分拉伸切除】材料的特征造型方法。拉伸切除】的操作方法与【材料的特征造型方法。【拉伸切除】的操作方法与【拉伸凸台/基体基本相同，造型中经常用【拉伸凸台/基基体】伸凸台基体】基本相同，造型中经常用【拉伸凸台基拉伸切除】方法结合生成零件的基体特征。体】和【拉伸切除】方法结合生成零件的基体特征。
3.1 特征造型的基本知识
3.1.1 特征造型的概念
SolidWorks是基于特征的实体造型软件。零件模型是由各种特是基于特征的实体造型软件。是基于特征的实体造型软件征来生成的，零件的设计过程就是特征的相互组合、叠加、征来生成的，零件的设计过程就是特征的相互组合、叠加、切割和减除过程。减除过程。所谓特征是指可以用尺寸和参数驱动的三维几何体。通常，所谓特征是指可以用尺寸和参数驱动的三维几何体。通常，特征应满足如下条件：应满足如下条件：特征必须是零件中的具体构成之一。特征必须是零件中的具体构成之一。特征能对应于某一形状。特征能对应于某一形状。特征应该具有工程上的意义。特征应该具有工程上的意义。特征的形状是可以预知的。特征的形状是可以预知的。特征可以分为基本特征、辅助特征（也称附加特征），），实际上还特征可以分为基本特征、辅助特征（也称附加特征），实际上还包括参考几何体。包括参考几何体。

Solidworks (4)

4.4.1 简单直孔 4.4.2 异型孔向导
4.4.1 简单直孔
简单直孔的大部分选项与拉伸切除类似，不同的是需要选择孔所在的平面以及设置孔直径
4.4.2 异型孔向导
异型孔向导可以生成柱孔、锥孔、孔、螺纹孔、管螺纹孔、旧制孔，在【孔规格】属性管理器中选择孔类型
4.5 镜像特征
4.6.1 线性阵列 4.6.2 圆周阵列
4.6.1 线性阵列
4.6.2 圆周阵列
重点： 1. 选择正确的阵列
轴 2. 学会使用临时轴
4.7 综合训练—法兰
4.8习题
沿面或基准面镜像，生成一个特征（或多个特征）的复制。镜像时，可选择特征也可选择构成特征的面。
4.6 阵列特征
阵列按线性或圆周阵列复制所选的源特征对于线性阵列，先选择特征，然后指定方向、线性间
距和实例总数。对于圆周阵列，先选择特征，再选择作为旋转中心的
边线或轴，然后指定实例总数及实例的角度间距或实例总数及生成阵列的总角度。
1、等半径圆角
2、变半径圆角
3、面圆角
4、完整圆角
重பைடு நூலகம்：
注意切线延伸选项对圆角的影响
4.2 倒角特征
倒角工具在所选边线、面或顶点上生成一倾斜特征。
1、角度-距离
2、距离-距离
3、顶点
4.3 抽壳特征
抽壳工具会掏空零件，使所选择的面敞开，在剩余的面上生成薄壁特征。
重点：
● 放置特征的位置
● 放置特征的尺寸
放置特征包括圆角、倒角、抽壳、钻孔。
特征复制是零件建模中的常用方法，合理地使用特征复制功能可以更加准确地反映设计意图，并加快零件的建模速度
特征复制包括镜像和阵列。

solidworks 四边形圆周阵列

solidworks 四边形圆周阵列
SolidWorks软件中的四边形圆周阵列功能可以帮助我们快速、方便地将物体复制并排列成圆形的四边形形状。

首先，在打开SolidWorks软件后，我们可以选择要进行圆周阵列的物体。

然后，我们通过点击“特征”选项卡，在下拉菜单中选择“圆周阵列”，或者使用快捷键输入“Ctrl+P”来进入圆周阵列功能。

接下来，弹出的圆周阵列对话框中，我们需要设置一些参数来定义阵列的圆心、轴向、角度等信息。

在这里，我们选择合适的“阵列定位”选项，并确保选择的阵列定位与所需的四边形形状相匹配。

在设置完参数后，点击“确定”按钮，即可生成四边形圆周阵列。

通过使用SolidWorks软件中的四边形圆周阵列功能，我们可以快速地复制、排列物体，并且可以轻松地修改生成的阵列形状。
