单元式多层住宅设计说明书
单元式多层住宅施工图设计任务书样本
单元式多层住宅施工图设计任务书一、目的要求根据单元式多层住宅方案设计图, 进行局部施工图设计, 熟悉施工图的内容、表示方法及工作步骤, 培养学生能综合运用所学的民用建筑设计原理及构造知识来分析问题和解决问题。
二、设计条件1.本设计为城市型住宅, 位于城市居住小区或工矿住宅区内, 具体地点自定。
2.面积指标: 平均每套建筑面积80～150m2。
3.套型及套型比由设计者自定(点式, 一梯两户)。
4.层数: 五层。
5.层高: 2800mm～3000mm。
6.结构类型: 砖混。
7.房间组成及要求( 自定) 。
三、设计内容及深度本设计因时间有限, 缺乏工种配合, 要全部达到施工图深度有困难, 故只部分达到施工图深度。
1.平面图( 标准层) 及底层入口局部平面图比例 1:50。
( 1) 纵横轴线及轴线编号。
( 2) 平面尺寸。
①总尺寸－外边缘尺寸。
②轴线尺寸－轴线间尺寸, 还须注出端轴线与建筑外边缘间尺寸。
③洞间墙段及门窗尺寸－凡洞间墙段为轴线等分者, 只需注明洞间的总尺寸。
非等分者, 则应按轴线分别注出。
④局部尺寸－包括墙厚尺寸, 不在轴线上的隔墙与相邻轴线间的关系尺寸, 建筑内部门窗洞口及壁柜等尺寸。
( 3) 室外地坪及楼地面标高, 楼地面坡度及坡向( 阳台、卫生间、厨房) 。
( 4) 不绘制家具, 但固定设备应表示。
( 5) 标注门窗编号( 按各地区通用的门窗标准图集编号直接引用) , 门的开启方向及方式。
( 6) 楼梯间绘出踏步、平台、栏杆扶手及上下行箭头。
( 7) 门洞( 无门扇者) 、搁板、吊柜等位置( 用虚线表示) 及尺寸( 并以引出线表示高度尺寸) 。
( 8) 详图索引号。
标注详图索引号, 在本设计中分两种情况: 一是本设计中绘制的详图大样; 二是选用当地通用的建筑构配件标准图。
( 9) 剖切线及剖面编号。
( 10) 底层平面应表示明沟、散水、台阶、平台等的位置和尺寸。
2.门窗表及技术经济指标( 1) 门窗表按五层总和统计, 见门窗表。
多层住宅设计说明范文
多层住宅设计说明范文朋友！今天来给你唠唠这个多层住宅的设计。
一、整体规划。
咱这个多层住宅啊，可不是随随便便就规划出来的。
就像搭积木一样，得先有个整体的思路。
从选址开始，那可都是精挑细选的地儿。
考虑到周边的环境，得让居民们既能享受到城市的便利，又能有个安静的居住空间。
比如说，附近有公园或者小广场就很棒，大家饭后散散步，遛遛弯儿，多惬意。
小区的布局也是有讲究的。
楼与楼之间的间距，就像是人与人之间保持适当的社交距离一样重要。
这样能保证每一户都有充足的阳光，不会出现大冬天还晒不到太阳的尴尬。
而且楼的排列也不是乱排的，得考虑风向，这样夏天能有凉风穿堂而过，多舒服呀，比吹空调还健康呢。
二、户型设计。
说到户型，那可真是为不同需求的家庭量身打造的。
先说说小户型吧，这就像是精致的小盒子，特别适合年轻人或者小两口。
客厅虽然不大，但是布置得温馨又实用。
沙发、电视、小茶几一摆，晚上下班往那一躺，看看剧，吃吃零食，一天的疲惫就都没了。
卧室呢，放个大床，旁边再弄个小衣柜，足够收纳衣物啦。
厨房也是麻雀虽小，五脏俱全，各种厨具都能找到合适的地方摆放，做个简单又美味的小餐完全没问题。
再看看大户型，这就像是宽敞的大房子，适合大家庭居住。
客厅大得能开小型派对了，逢年过节，亲戚朋友来聚聚，一点都不觉得挤。
卧室数量也多，孩子们都能有自己的小天地，还可以根据喜好布置成公主房或者王子房。
厨房更是宽敞明亮，双开门冰箱、大烤箱都能轻松容纳，家里的大厨可以尽情发挥厨艺啦。
而且每个户型都注重动静分区哦。
卧室、书房这些需要安静的地方在一边，客厅、厨房这种活动比较多的区域在另一边。
就像家里有了明确的分工一样，睡觉的时候不会被客厅的声音打扰，在客厅玩耍也不用担心吵到休息的人。
三、建筑外观。
这多层住宅的外观啊，就像是它的面子一样重要。
整体风格走的是简约又时尚的路线。
不会太花哨，让人看了眼花缭乱，但又很有现代感。
外立面的颜色选择很关键，不能太暗沉，也不能太刺眼。

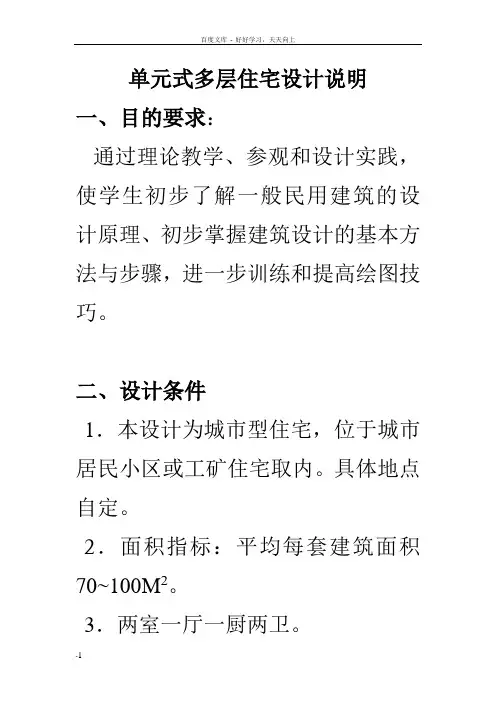

单元式多层住宅设计说明
单元式多层住宅设计说明
一、目的要求：
通过理论教学、参观和设计实践，使学生初步了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。
二、设计条件
1．本设计为城市型住宅，位于城市居民小区或工矿住宅取内。
具体地点自定。
2．面积指标：平均每套建筑面积70~100M2。
3．两室一厅一厨两卫。
4．层数：六层。
5．结构类型：砖混结构。
6．房间组成及要求：
居室：包括主卧和次卧。
厨房：每户独用，房内设案台、灶台、洗池（燃料：煤、煤气、天然气自定）。
卫生间：每户独用，设蹲位、淋浴或盆浴，洗脸盆。
阳台：每户设生活阳台和服务阳台各一个。
储藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等。
三、设计内容及深度要求
此房为一套一梯多户的住宅，每层楼有4户住房，二式。
楼层高为6层，每层均为住宅，分A 和B两种户型。
其中A户型建筑面积为97.7M2，室内面积为94.1M2；
B户型建筑面积为平方米M2，室内面积为82.7M2
四、参考资料
2004年中国室内设计大奖赛优秀作品集住宅建筑工程篇。
单元式多层住宅楼楼层设计
单元式多层住宅楼楼层设计房屋建筑学作业（课程设计）一、设计课题：单元式多层住宅（5层）二、设计条件1.地处市区某住宅小区，地段地势平坦，地质良好, 小区内及小区周围环境、道路自行设计。
2.小区内有3幢以上住宅，每幢住宅由3~5个单元组合而成。
各单元之间组合拼接方式自定，单元平面类型可以为一梯两户或一梯三户。
3.结构类型：砖混结构加构造柱。
采用坡屋顶形式。
4. 具体结构设计：1)每户建筑面积75~100m2，户型配置合理，有相应的起居、炊事、卫生和储藏空间。
2)平面布局合理，体现食寝分离的原则，并为住房留有装修改造余地。
3)房间采光充足，通风良好。
4)根据炊事行为合理配置成套厨房设备，改善通风效果，冰箱入厨。
5)合理分隔卫生间，减少便溺、洗浴、洗衣和化妆洗面的相互干扰。
6)管道集中隐蔽，增加保安措施。
7）设置门斗，方便更衣换鞋，展宽阳台，提供室外休憩场所，合理设计过渡空间，既保护了居室的宽敞豁亮，又使实际使用的面积大大超过建筑面积。
8）垃圾袋装化，小区内自行车就近入库，预留汽车停车车位。
9）小区内有宜人的绿化和景观，人均绿化面积达到0.8m2~1.0m2，体现节能、节地，保护生态原则。
10）参考设置的房间：、主卧室、双人（单人）次卧室、厨房、卫生间、门厅、客厅、阳台等。
三、设计要求1.采用2#图纸，手绘或打印均可。
2.图纸按照建筑制图标准要求绘制，图线清晰，粗细分明，尺寸标注完整、正确。
3.图纸内容：1) 住宅小区总平面图1:500（包括几幢住宅，车库、小店、垃圾库等小区公共设施，小区内道路，大门，绿化，小区周围大道，建筑小品等，具体内容根据需要自定）2) 单元底层和单元标准层平面图各一幅1:100或1:50（含家具布置），绘出其中一个单元即可。
3) 组合单元正立面、侧立面各一幅1:100，（3~5个单元组合成一幢楼）4）单元剖面图1幅1：1005）组合单元屋顶排水平面图一幅1:100，其中一幢即可。
多层住宅设计说明范文
多层住宅设计说明范文朋友们！今天我来给你们唠唠这个多层住宅的设计。
一、项目概况。
咱这个多层住宅啊，就像一个温馨的小社区，总共 [X] 层。
它位于[具体地理位置]，周边的环境那可是相当不错呢。
附近有超市，想买个菜啊、生活用品啥的，溜达几步就到了；还有小公园，早上可以去晨练，晚上散散步也是极好的。
二、户型设计。
1. 多样化选择。
这房子的户型可丰富了，就像菜单里的各种菜品，总能找到适合你的那一款。
从单身贵族的小户型，到适合一家三口或者三代同堂的大户型，咱都有。
小户型呢，麻雀虽小但五脏俱全，客厅、卧室、厨房、卫生间，虽然紧凑，但每一寸空间都利用得恰到好处。
大户型就更宽敞啦，有好几个卧室，每个家庭成员都能有自己的小天地。
2. 功能分区合理。
在每个户型里，功能分区就像一场精心编排的舞蹈。
客厅是家庭活动的中心舞台，足够大，能放下沙发、电视，还能留出空地给小朋友玩耍。
卧室就像安静的休息港湾，床的摆放位置、衣柜的设计，都是为了让你能睡得舒服，东西也能收纳得井井有条。
厨房是美食的制造车间，炉灶、水槽、橱柜的布局，按照做菜的流程来设计，这样你在厨房大展厨艺的时候就会特别顺手，不会手忙脚乱。
卫生间干湿分离，早上一家人不用抢着用，洗脸上厕所互不干扰。
三、交通组织。
1. 楼梯与电梯。
咱们这个多层住宅，楼梯就像一条蜿蜒的小路，连接着每一层。
它的设计很人性化，踏步的高度和宽度，都是经过仔细考量的，不管是老人还是小孩，上下楼梯都不会觉得吃力。
当然啦，还有电梯这个现代化的交通工具，速度挺快的，方便大家轻松到达想去的楼层。
2. 走廊设计。
走廊就像是连接各个房间的桥梁。
宽度合适，不会让人觉得拥挤，而且还很明亮，两边的墙上可能会挂一些装饰画，让你走在走廊上也不会觉得单调。
四、外观设计。
1. 整体风格。
从外面看，这多层住宅有着独特的风格。
就像是一个穿着得体的绅士或者优雅的女士，有着自己的个性。
整体风格是[具体风格，比如现代简约风或者欧式古典风]，现代简约风的话，线条简洁流畅，颜色明快清新，给人一种简洁大气的感觉；欧式古典风呢，有着精美的雕花、大气的柱子，仿佛带着一种古老而神秘的气息。

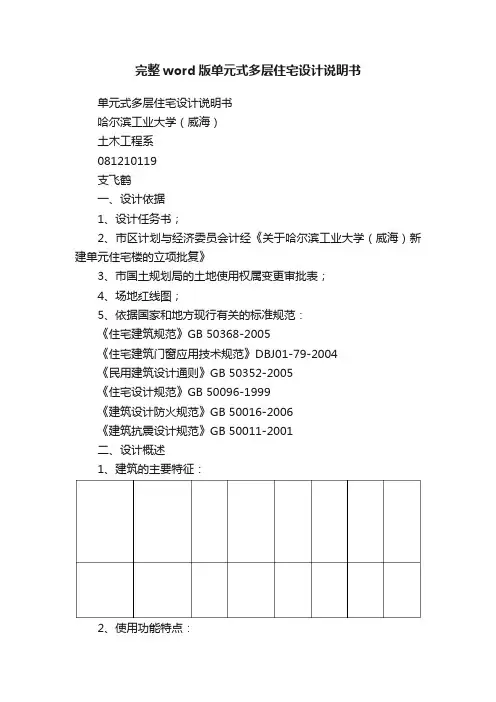

完整word版单元式多层住宅设计说明书
完整word版单元式多层住宅设计说明书单元式多层住宅设计说明书哈尔滨工业大学（威海）土木工程系081210119支飞鹤一、设计依据1、设计任务书；2、市区计划与经济委员会计经《关于哈尔滨工业大学（威海）新建单元住宅楼的立项批复》3、市国土规划局的土地使用权属变更审批表；4、场地红线图；5、依据国家和地方现行有关的标准规范：《住宅建筑规范》GB 50368-2005《住宅建筑门窗应用技术规范》DBJ01-79-2004《民用建筑设计通则》GB 50352-2005《住宅设计规范》GB 50096-1999《建筑设计防火规范》GB 50016-2006《建筑抗震设计规范》GB 50011-2001二、设计概述1、建筑的主要特征：2、使用功能特点：设计内容为哈尔滨工业大学（威海）单元住宅楼，是民用建筑，其空间尺寸和门洞、栏杆的高度、走道、楼梯、踏步的宽度，家具尺寸及建筑内部使用空间的尺度都与人体尺度及人体活动所需要的空因此并且需要满足居民的休闲娱乐的需要，间尺寸直接或间接有关，休闲健身场地必不可少。
3、1）功能分区动静分区、干湿分区和洁污分区2）平面布局此建筑主要采用矩形格局，但必要地方有凹进，主要是为了采光和通风要求。
为了满足防火和日照要求，查找相关规范可以得出相应的日照间距和防火间距范围，则为了满足以后规划的要求以及本着不浪费土地的原则，拟设计建筑离北面的六层住宅楼为17m，离西边道路中线为25.5m。
建筑西面有道路，北面设计出一条道路，所以交通2,407.7m为两单元四户。
东面和西面分别不叫便利。
建筑占地面积为有休闲场地和健身场地，丰富了居民的业余生活。
22 3*3..6m，次卧本建筑都为中户型型：户型一，主卧3.9*4.5m222 ，厨房m,卫生间外室,卫生间2.7*2.1m1.2*0.6 和2.7*3.6m2 2 22，2.9*2.7 m，，客厅4.2*6.6 m餐厅2.7*2.7m，厨房外室1.2*0.6 m222和3.9*4.5m3*3..6m 92.34m总面积，次卧。
单元式城市住宅小区设计说明
前言毕业设计是大学本科教育的一个重要阶段，可以将我们所学的理论知识付诸于实践，是毕业前的综合学习阶段，是对大学期间所学专业知识的全面总结。
它涉与到房屋建筑学、高层建筑、抗震、混凝土、结构力学等多门课程，应用到了很多重要实用的专业知识，比如有底部剪力法、D值法、反弯点法和弯矩分配法等，又涉与钢筋混凝土的配筋和计算，几乎涉与到了所有专业知识。
为了做好本次毕业设计，我对大学所学的专业知识进行了与时而全面的复习，查补了以前学习上的漏洞，并借阅了许多相关的书籍和规。
我会很好的把握这次毕业设计的机会，将以前所学的知识应用到实践中去，这无论对以后的学习还是工作都将有莫大的帮助。
我选做的毕业设计题目是单元式城市住宅小区设计，采用框架结构。
框架结构是目前应用最为广泛的结构形式之一，这种结构形式建筑平面布置灵活。
通过合理的设计，框架结构本身的抗震性能良好，能承受较大荷载，能承受较大变形。
本次设计主要分为建筑设计和结构设计。
建筑设计包括：总平面图、平面图、立面图、剖面图与节点详图。
结构设计包括：梁板布置图和配筋图。
在这三个月的毕业设计时间里，在指导教师的帮助下，经过资料查阅、设计计算、论文撰写以与外文翻译，我加深了对新规、规程、手册等相关容的理解，巩固了专业知识、提高了综合分析、解决问题的能力，进一步掌握了Excel、Word 、AutoCAD与天正等软件的使用，以上这些说明从不同方面达到了毕业设计的目的与要求。
本次设计得到了指导教师们的大力帮助，在此特别表示感，尤其对我的指导教师晓明老师表示感。
由于框架结构设计的计算工作量很多，包括地震作用、风荷载作用、恒载作用、活载作用下的梁端、柱端剪力、框架梁、柱的力组合以与力值的调整。
在计算过程中以手算为主，辅以一些Excel计算软件的校正。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
二零一五年六月十五日1 / 97目录前言1·1工程概况4·1.1 设计题目4·1.2 设计目的与要求4·1.3 建筑设计功能要求4·1.3.1 建筑等级4·1.3.2 结构形式4·2 结构布置与计算简图5·2.1 结构布置与梁、柱截面尺寸的初选5·2.1.1 梁截面尺寸初步确定5·2.1.2 柱截面尺寸初选确定6·2.1.3 板的截面尺寸初步估计7·2.1.4 柱的高度7·2.2 重力荷载的计算7·2.2.1 屋面与楼面永久荷载（恒荷载）标准值7·2.2.2 屋面与楼面可变荷载（活荷载）标准值8·2.2.3 梁、柱重力荷载标准值8·2.2.4 墙重力荷载标准值9·2.2.5 门窗的自重10·3 水平地震作用下框架结构的侧移和力计算13·3.1 横梁的线刚度13·3.2 横向框架柱的线刚度集侧移刚度D值14·3.2.1 横向框架柱的线刚度14·3.2.2 横向框架柱的侧移刚度D值14·3.3 横向框架自震周期15·3.4 横向框架水平地震作用与楼层地震剪力16·3.5 横向框架水平地震作用位移验算18·3.6 水平地震作用横向框架的力分析18·3.6.1 横向框架柱端弯矩与剪力18·3.6.2 横向框架梁端弯矩与剪力19·4 横向风荷载作用下框架的力和侧移计算23·4.1 风荷载标准值的计算23·4.2 风荷载作用下的水平位移验算25·4.3 水平风荷载作用下横向框架的力分析（取一榀中框架计算）25 ·4.3.1 横向框架的柱端弯矩与剪力25·4.3.2 横向框架的梁端弯矩与剪力26·5 竖向荷载作用下框架结构的力计算30·5.1 计算单元30·5.2 荷载计算31·5.2.1 恒载计算31·5.2.2 活载计算33·5.3 力计算（恒荷载、活荷载作用下）35·5.3.1 计算分配系数35·5.3.2 计算固端弯矩36·5.3.3 弯矩的二次分配过程38·5.3.5 剪力与轴力43·6 力组合46·6.1 框架梁力组合46·6.2 梁端弯矩调幅46·6.3 框架梁力组合46·6.4 框架柱力组合46·7 截面设计57·7.1 框架梁（正、斜）截面设计57·7.1.1 正截面受弯承载力设计57·7.1.2 斜截面受剪承载力计算58 ·7.2 框架柱截面设计59·7.2.1剪跨比和轴压比验算59·7.2.2 柱正截面配筋计算60·7.2.2 柱斜截面配筋计算61·8 楼板设计62·8.1 楼板类型与设计方法的选择62·8.2 计算参数62·8.2.1 设计荷载63·8.3 弯矩计算64·8.4 截面设计66·9 楼梯设计67·9.1 楼梯板设计672.截面设计：68·9.2 平台板设计691.荷载计算：692.截面设计：69·9.3 平台梁设计701.荷载计算：702.截面设计：70结论71致72参考文献73附录A73附录B823 / 97·1工程概况·1.1 设计题目设计题目：单元式城市住宅小区——建筑与结构设计·1.2 设计目的与要求设计目的：通过本次毕业设计，培养综合运用所学的基础理论知识和专业知识解决实际工程问题的能力，了解建筑、结构设计的一般构成与掌握建筑与结构设计的基本方法，熟悉施工图纸的表达方法和制图要求，并能初步应用计算机辅助设计进行结构分析和绘制建筑、结构施工图，养成调查研究、查阅资料、综合分析的能力，为将来进入的工作环境打造良好的基础。
单元式多层住宅施工图设计任务书
《房屋建筑学》课程设计任务书——单元式多层住宅设计——一、设计题目本设计为城市型住宅,位于城市居住小区或工矿住宅区内。
二、设计条件（一)建筑规模1. 面积指标：平均每套建筑面积80～150m²。
2。
套型及套型比由设计者自定.3层数：五层。
4.层高：2800mm.5。
5。
1 住宅层高宜为2。
80m。
5。
房间组成及要求：(1）居室:包括卧室和起居室。
各居室间分区独立，不相互串通。
其面积不宜小于下列规定:主卧室14m²，单人卧室9m²,起居室20m²。
卧室、起居室(厅)不应低于2.40 m，局部不应低于2.10 m，且其面积不应大于室内使用面积的1/3； 2。
利用坡屋顶内空间作卧室、起居室(厅)时，其1/2面积的室内净高不应低于2。
10 m。
（3）厨房：每户独用，房内设案台、灶台、洗池等（燃料:煤气、天然气自定）。
1．由卧室、起居室(厅)、厨房和卫生间等组成的住宅套型的厨房使用面积不应小于4.0 ㎡；2．由兼起居的卧室、厨房和卫生间等组成的住宅最小套型的厨房使用面积不应小于3。
5 ㎡。
布置在近入口处单排布置净宽不应小于1。
50m，双排设备净距不应小于0。
9m（4)卫生间：每户独用,设蹲位、淋浴（或盆浴）及洗脸盆三件卫生设备集中配置的卫生间的使用面积不应小于2。
50㎡卫生间可根据使用功能要求组合不同的设备。
不同组合的空间使用面积不应小于下列规定:1．设便器、洗面器的为1。
80 ㎡；2．设便器、洗浴器的为2.00 ㎡；3．设洗面器、洗浴器的为2.00 ㎡；4．设洗面器、洗衣机的为1.80 ㎡；无前室的卫生间门不应直接开向起居室或厨房卫生间不应直接布置在下层住户的卧室、起居室(厅）、厨房和餐厅（新增）的上层。
将排水管道、卫生器具等设备设施布置在远离卧室一侧会对减少噪声起到较好的作用。
条文中所指隔声降噪措施为加大窗间距、设置隔声窗、设置隔声板等措施。
设置洗衣机位置窗：需要获得冬季日照的居住空间的窗洞开口宽度不应小于0.60m，除严寒地区外，住宅的居住空间朝西外窗应采取外遮阳措施,住宅的居住空间朝东外窗宜采取外遮阳措施。
房屋建筑学课程设计单元式多层住宅设计
5．设计简要说明、图纸目录、门窗表、装修表及技 术经济指标等。
平均每套建筑面积=总建筑面积（m2）/总套数（套） 使用面积系数=〔总套内使用面积（m2）／总建筑面积 （m2）〕×100％
起居室(客厅)的设计要点
起居室(厅)兼餐厅或兼门厅、睡眠、学习工作功 能时，平面布置应考虑不同使用活动的室内功能 分区。
起居空间要有安定性，其平面设计应尽量减少交 通穿越干扰。起居室 (厅)空间应交通流畅合理， 通过便捷。起居室(厅)的门(洞)开口位置应尽量集 中设置在靠短边的一侧；
起居厅室(厅)门(洞)开口数量尽量减少，一般使
单元组合的原则是：满足建设规模及规则要求、适应环境。
单元组合的方式通常有以下几种：
（1）平直组合
（3）转角组合
（2）错位组合
（4）多向组合
六、多层住宅的外形设计
在满足使用要求的同时，还必须满足精神需要，满足 人们的审美要求。
一般有以下几种手法：
（1）水平构图 （2）垂直构图 （3）网格构图 （4）散点构图
卫生间设计
卫生间应处于家庭生理卫生区，属于自用区，应靠近卧 室，为便于客人使用，有时也安排在公私区之间的位置， 这也是卫生间最佳位置，并尽量靠近卧室区，同时又与 厨房相邻，管道集中有利合理布置管线。理想的是厨房 在入户处，而卫生间靠里，卫生间要兼顾住户与来客使 用，兼顾夜间和白天使用。应以方便住户使用和夜间使 用为主。 随着生活水平的日益提高，大套型住宅一般都设计两个 卫生间，一个设在主卧室里，供家庭户主夫妻使用，一 个设在公私区之间的位置，供家庭成员或客人使用。
开间：2700 ~ 3300 进深：3300 ~ 4800
单元式住宅设计课程设计任务书（五篇范例）
单元式住宅设计课程设计任务书（五篇范例）第一篇：单元式住宅设计课程设计任务书《单元式住宅设计》课程设计任务书1.设计题目(1)单元式多层住宅初步设计(2)单元式多层住宅施工图设计2.设计条件(1)基地自定(2)技术条件：结构按砖混结构考虑，承重方向的开间或进深应符合模数，承重墙、外墙、内墙和隔墙厚度结合各地区情况确定，北方地区墙厚应满足相当于370mm砖墙的热工条件，南方地区满足相当于240mm砖墙的热工条件。
夏季主导风向为东南风，冬季主导风向为北风。
耐火等级为二级，抗震设防烈度为7度。
北方地区日照间距按1：1.5，南方地区按1：1.1考虑。
建筑的水、暖、电均由城市集中供应。
(3)面积指标：平均每套建筑面积100～160㎡/套。
(4)居室面积：大居室12～15㎡、中居室8～11㎡，小居室8～11㎡。
每套住宅必须有一间大居室，主要居室应能同时两个方向放床，并要求每套住宅居室大小搭配恰当。
(5)辅助房间：厨房和卫生间均为每户单独使用，厨房设置洗池、案台和灶台（燃料：煤或煤气）和必要的储藏设施，卫生间设置大便器（蹲式或坐式）、浴缸或淋浴，也可根据实际情况设置洗面盆。
(6)其它设施：每户可设置生活阳台、服务阳台，单元内可设置垃圾道，每户应考虑必要的储藏设施。
(7)层数及层高：建筑层数按五层或六层设计，层高由各地区自定，一般可选用2.8m或2.9m、3m。
3.设计要求、内容及深度初步设计：套型恰当、使用方便、经济合理、造型美观。
施工图设计：结构合理，各部分作法正确、完整无遗漏，投影关系正确、无矛盾，符合建筑设计规范要求和房屋建筑制图统一标准。
一、第一次设计单元式多层住宅初步设计本次设计分两步完成：第一步方案草图设计方案草图设计以徒手单线绘制，图幅及表达方式自选。
具体内容如下：①标准层平面图（1：100）a.确定房间的形状、尺寸、位置及其组合。
房间内应布置家俱及设备，并且标注居室净面积及每套住宅户内使用面积。
单元式多层住宅设计方案(PDF 52页)
设计方面
6. 家具的布置
（1）厨房、卫生间应布置相应的设备 （2）起居室、餐厅没有分隔时，应布置家具，以保 证房间正常使用 （3）家具设备的尺寸、图例。
绘图方面
1.剖切符号的位置（楼梯间）、剖视方向（保证 剖面图楼梯的完整）、正确画法
尺寸标注
建筑平面图标注的尺寸有外部尺寸和内部尺寸： （1）外部尺寸：在水平方向和竖直方向各标注三道， 最外一道尺寸标注房间水平的总长、总宽，称为总 尺寸；中间一道尺寸标注房间的开间、进深，称为 轴线尺寸（一般情况下两道横墙之间的距离称为 “开间”；两纵墙之间的距离称为“进深”）。最 里边一道尺寸以轴线定位的标注房屋外墙的墙段及 门窗洞口尺寸，称为细部尺寸。 （2）内部尺寸：应标注各房间长、宽方向的净空尺 寸，墙厚及轴线的关系、柱子截面、房屋内部门窗 洞口、门垛等细部尺寸。 （3）门窗编号：为编制概预算的统计与施工备料， 平面图上所用的门窗都应进行编号。门常用“M1”、 “M2”或“M-1”、“M-2”等表示，窗常用 “C1”、“C2”或“C-1”、“C-2”等表示。
绘图方面
3. 楼梯间的画法
（1）首层平面楼梯间的画法，应包括首层上二层的 部分梯段、首层下楼梯间地坪的完成梯段、楼梯间 地坪下地下室的部分梯段、室外台阶四处踏步。 （2）首层平面图3处需标高 （3）单元门门扇宽度：800，900，1000mm
绘图方面
4. 线型、构造柱
（1）线型 凡是剖到的墙、柱断面轮廓线，宜画粗实线，门窗 的开启示意线用中粗实线表示，其余可见投影线 （如窗台、台阶、梯段等）则用细实线表示。 （2）构造柱 因构造柱设置复杂，平面中暂不要求表达。
绘制时，剖视的剖切符号不应与其他图线相接触。
剖视剖切符号的编号宜采用阿拉伯数字，按顺序 由左至右、由下至上连续编排，并应注写在剖视 方向线的端部。
单元式多层住宅方案设计
单元式多层住宅方案设计单元式多层住宅方案设计引言单元式多层住宅是一种常见的居住建筑形式，具有效率高、空间利用率高、便于管理等优点。
本文将从建筑结构、布局设计、设施配置等方面，提供一个单元式多层住宅的方案设计。
一、建筑结构设计1.建筑结构类型选择：采用钢筋混凝土框架结构，具有稳定性好、承重能力强等优点，适合多层住宅建筑。
2.建筑高度：根据规划要求和市场需求，确定建筑的总层数，平均每层层高为3米。
3.墙体材料选择：外墙采用保温隔热性能好、耐候性强的外墙保温板，内墙采用砖混结构，确保建筑的安全和舒适性。
二、布局设计1.单元设置：根据市场需求和居民的生活习惯，每层设置多个住宅单元，每个单元包括客厅、卧室、厨房、卫生间等功能区域。
2.公共设施设置：在每层住宅单元之间设置公共楼梯、电梯、垃圾处理室等设施，方便居民的出入和生活。
3.公共活动区设置：每层设置公共活动区，包括健身房、会议室、儿童游乐区等，提供社交和娱乐的场所。
4.车辆停放区设置：在建筑周边设置足够的停车位，方便居民停放私家车辆。
三、设施配置1.照明设施：每个单元的各个功能区域都安装适当的照明设施，确保充足的光线。
2.采暖与通风：采用地暖系统和集中通风系统，提供舒适的室内环境。
3.水电系统：每个单元设置独立的水电表，确保用水和用电的公平计量。
4.安全设施：安装消防报警器、监控摄像头等安全设施，确保居民的生命财产安全。
四、环保设计1.外墙设计：采用保温隔热性能好的外墙保温板，减少能源的消耗。
2.天然采光和通风：合理设计窗户位置和尺寸，利用自然光和空气，减少人工照明和通风的需要。
3.垃圾处理：设置垃圾分类和回收设施，促进环境保护和资源循环利用。
4.有机园林：在建筑周边设计绿化区，种植树木和花草，增加空气湿度和美化环境。
五、经济性分析1.建设成本：根据建筑结构和设施配置的需求，合理评估建设成本。
2.租金回报率：根据市场租金水平和出租率，综合考虑租金回报率，评估投资回报情况。
单元多层式住宅设计
2.客厅
客厅的主要功能是满足家庭公共活动的需求、如：家人、亲友团聚、 会客、看电视、听音乐、娱乐消遣等。有时甚至会兼做就餐功能，在 住宅套型设计中，均应单独设置一较大的起居空间，这对于提高家庭 生活环境质量至关重要。 客厅中最基本的家俱布置：沙发、茶几、电视柜、音响柜、储物柜 、空调柜机、装饰盆花等。较大的客厅有时还需腾出一角布置钢琴， 还要有足够的空间供人活动，往来行走。 对于家庭来说，客厅是一个开放的公共活动的场合，为加强与外界 的联系，以及中国人的生活习惯，客厅一般靠近大门入口处布置，有 时通过门廊或玄关的过度，与外界形成方便的联系与沟通。 由于客厅是家庭重要的活动交往场所，在家庭生活中占据的比重较 大，因此，需要布置在朝向较好、采光充足、通风顺畅的地方。
二、影响套型设计的几个因素
4、物质技术条件 建筑技术：建筑构造，建筑物理，建筑结构，建筑设备等课程 例：如何达到合适的热环境？ 采用隔热或保温技术措施：控制体型系数，屋顶处理，墙体处理，门窗处理， 绿化的处理等 技术是一把双刃剑，既推动建筑的发展，又可能限制建筑的创造。 5、其他 （1）物理环境：声环境，热环境，光环境 （2）室内外建筑环境：物质因素和精神因素 基地环境 对建筑的影响 （3）城乡环境：建筑群，城市设计，城市规划 （4）自然环境：环境保护，利用和创造 （5）人文环境：民族性，地域性，建筑文化
常用家具尺寸
餐桌： 高度750-780（一般），西式高度680-720， 一般方桌宽度1200，900，750； 长方桌宽度800，900，1050，1200； 长度1500，1650，1800，2100，2400 圆桌：直径900，1200，1350，1500，1800 椅：高；400～450mm 长×宽：50×450(mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元式多层住宅设计说明书
哈尔滨工业大学（威海）
土木工程系
支飞鹤
一、设计依据
1、设计任务书；
2、市区计划与经济委员会计经《关于哈尔滨工业大学（威海）新建单
元住宅楼的立项批复》
3、市国土规划局的土地使用权属变更审批表；
4、场地红线图；
5、依据国家和地方现行有关的标准规范：
《住宅建筑规范》GB 50368-2005
《住宅建筑门窗应用技术规范》DBJ01-79-2004
《民用建筑设计通则》GB 50352-2005
《住宅设计规范》GB 50096-1999
《建筑设计防火规范》GB 50016-2006
《建筑抗震设计规范》GB 50011-2001
二、设计概述
1、建筑的主要特征：
2、使用功能特点：
设计内容为哈尔滨工业大学（威海）单元住宅楼，是民用建筑，其空间尺寸和门洞、栏杆的高度、走道、楼梯、踏步的宽度，家具尺
寸及建筑内部使用空间的尺度都与人体尺度及人体活动所需要的空
间尺寸直接或间接有关，并且需要满足居民的休闲娱乐的需要，因此
休闲健身场地必不可少。
3、
1）功能分区
动静分区、干湿分区和洁污分区
2）平面布局
此建筑主要采用矩形格局，但必要地方有凹进，主要是为了采光和通风要求。
为了满足防火和日照要求，查找相关规范可以得出相应
的日照间距和防火间距范围，则为了满足以后规划的要求以及本着不
浪费土地的原则，拟设计建筑离北面的六层住宅楼为17m，离西边道
路中线为。
建筑西面有道路，北面设计出一条道路，所以交通不叫便
利。
建筑占地面积为,为两单元四户。
东面和西面分别有休闲场地和
健身场地，丰富了居民的业余生活。
本建筑都为中户型型：户型一，主卧* ，次卧3*3..6m2和*,卫生间* ,卫生间外室* m2 ，厨房*，厨房外室* m2 ，客厅* m2，餐厅*
m2，总面积。
户型二，主卧* ，次卧3*3..6m2和*,卫生间* ,卫生
间外室* m2 ，厨房*，客厅* m2，餐厅* m2，总面积。
卫生间外室
可设有盥洗设备，此外，还有利于卫生间的隐蔽，满足了视觉上的
享受。
3）立面造型
此建筑为东西对称结构，总体形状基本为矩形，但是部分地方凸凹有致，给人以视觉冲击。
立面图画图时采用1：100的比例，
充分展现了立面图所要展示给我们的感受。
内外墙装饰：
屋顶采用1：水泥砂浆抹面 20厚刷白色外墙涂料，外墙采用1：水泥砂浆抹面 20厚刷白色涂料，雨篷采用1：水泥砂浆抹面 20
厚刷白色外墙涂料，台阶采用1：水泥砂浆 20厚斩假石装饰，地
基采用1：水泥砂浆抹面 20厚刷白色水磨石。
给人以清新的感觉，
达到了美观的基本要求。
4）剖面设计
建筑剖面图是房屋垂直剖切所形成的剖面图，剖切位置一般在建筑最复杂的楼梯间，能反映建筑物额构造的代表性部位，在
楼梯间剖开，能反映门洞、窗口的位置，以及楼梯的高度和形式，
让人充分了解次建筑物的结构构造，一目了然。
此建筑为5层，每层高度为，室内外高差为，楼梯间休息平台板厚度为100mm，楼板厚度为200mm，窗户高度基本都为1400mm，
门的高度为2000mm。
5）自然条件
由于威海市三面环海，并且依据多年的气象资料统计得到，威海市属于北温带季风型大陆性气候，四季变化和季风进退都较
明显，与内陆地区相比，威海具有雨水丰富，年温适中，气候温
和的特点，由于濒临黄海，威海表现出大风天气多，湿度大的气
候特点。
全市历年平均气温℃，历年平均降水量毫米，历年平均
日照时数小时，建筑抗震设防烈度为7度。
地表土为I类场地土，
地下水位60m以下，对一般建筑材料无腐蚀作用。
全年主要风向据1961至1982年资料统计，威海市全年以北北西风为最多，其次是西北风。
1—4月、9—12月以西北至北北
西风为最多，北风（北北西至西西北）频率占全年的%。
5至7月，
以偏南风为主，8月以南至东南风为主，南风（西南至东南）频率
占全年的%。
东、西风向为最少，频率各在2—3%之间。
由于威海
市处于北温带的南部，因而受季风影响较显著。
6）经济指标
依据“适用，安全，经济，美观”的原则，在满足适用和安全的前提下，充分展现了建筑的造型美观，满足了居民视觉上的
享受，此外，也要考虑经济性，尽量降低成本，但不能偷工减料，
以防发生事故。
保证结构的耐久性，这样及安全，又能减少后期
的维护费用，总之要多方面考虑。
一种套型，两种户型，每层为4套，套型建筑面积=。
标准层使用面积系数=90%. 。
7）防火设计
依据《建筑设计防火规范》GB 50016-2006 ，楼与楼之间，每户之间，门窗的设计必须都要按照规范进行。
8）门窗
为了加快建设的速度，门窗应该实现设计规范化、施工标准化、生产工业化，这样不仅加快了施工进度，而且是门窗安装方
便，也有利于以后的维修。
国家颁布了《建筑门窗洞口尺寸系列》
这一标准。
窗洞口的高度和宽度（指标志尺寸）规定为3M的倍数。
但考虑到某些建筑，如住宅建筑的层高不大，以3M进位作为窗洞
高度，尺寸变化过大，所以增加1400、1600mm作为窗洞高的辅助
参数。
三、引用的参考资料和文献
(1).《房屋建筑学》
(2).《建筑制图标准》
(3).《建筑设计资料图集》
(4).《建筑防火规范》
(5).《门窗图集》。
