卡套式管接头介绍
JKY系列卡套式管接头
ＪＫＹ系列卡套式管接头一、特点：ＪＫＹ系列卡套式管接头适用于有色金属管，硬质尼龙管的连接。
最大工作压力为１．０ＭＰａ。
二、安装方法：气管切断后，管口修平去毛刺。
将气管插入接头内?穴一定要插到底部?雪，然后旋紧管帽。
当管子已不能转动时，再继续旋紧１／３圈，即可牢固连接和密封。
三、标记示例：Ⅰ卡套式直通终端管接头公称通径６ｍｍ接口螺纹Ｍ１０×１。
标记：ＪＫＹ－Ｚ６(公制螺纹无需注明)Ⅱ卡套式三通终端管接头公称通径１０ｍｍ接口螺纹ＺＧ３／８″。
ＪＫＹ－３Ｔ－Ｚ１０(ＺＧ３／８″)(英制管螺纹和锥管螺纹则需注明)。
卡套式直通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1 JKY-Z2.5 2.54M5*0.8--1210256 JKY-Z334M6*1--1210256 JKY-Z446M8*1--1412287 JKY-Z668M10*1G1/8"ZG1/8"1714307 JKY-Z8810M12*1.25G1/4"ZG1/4"1717339 JKY-Z101012M16*1.25G3/8"ZG3/8"19193710 JKY-Z151518M20*1.5G1/2"ZG1/2"24244211 JKY-Z202022M27*2G3/4"ZG3/4"30305013 JKY-Z252528M33*2G1"ZG1"36345815卡套式直通终端管接头型号规格公称通径d接管外径D S S1L JKY-334121033 JKY-446141242 JKY-668171447 JKY-8810171748 JKY-101012191950 JKY-151518242456 JKY-202022303068 JKY-252528363484卡套式直角终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-J-Z2.52.54M5*0.8--101046623 JKY-J-Z334M6*1--101046623 JKY-J-Z446M8*1--121252726 JKY-J-Z668M10*1G1/8"ZG1/8"141456727 JKY-J-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-J-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-J-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-J-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-J-Z252528M33*2G1"ZG1"36341201545卡套式直角管接头型号规格公称通径d接管外径D S L JKY-J-3341023 JKY-J-4461226 JKY-J-6681428 JKY-J-88101730 JKY-J-1010121935 JKY-J-1515182443 JKY-J-2020223050 JKY-J-2525283460卡套式三通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-3T-Z2.52.54M5*0.8--101046623 JKY-3T-Z334M6*1--101046623 JKY-3T-Z446M8*1--121252726 JKY-3T-Z668M10*1G1/8"ZG1/8"141456727 JKY-3T-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-3T-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-3T-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-3T-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-3T-Z252528M33*2G1"ZG1"36341201545卡套式三通管接头型号规格公称通径d接管外径D S L L1 JKY-3T-334104622 JKY-3T-446125226 JKY-3T-668145628 JKY-3T-8810176030 JKY-3T-101012197035 JKY-3T-151518248643 JKY-3T-2020223010050 JKY-3T-2525283412060卡套式四通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-4T-Z2.52.54M5*0.8--101046623 JKY-4T-Z334M6*1--101046623 JKY-4T-Z446M8*1--121252726 JKY-4T-Z668M10*1G1/8"ZG1/8"141456727JKY-34T-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-4T-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-4T-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-4T-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-4T-Z252528M33*2G1"ZG1"36341201545卡套式四通管接头型号规格公称通径d接管外径D S L JKY-4T-3341046 JKY-4T-4461252 JKY-4T-6681456 JKY-4T-88101760 JKY-4T-1010121970 JKY-4T-1515182480 JKY-4T-20202230100 JKY-4T-25252834120企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。
卡套式管接头介绍
卡套式管接头介绍
1.可以承受一定的位移：卡套式管接头能够在一定范围内承受管道的轴向、径向和角向位移。
这一特点使其在管道的安装和维修过程中非常实用。
2.良好的密封性能：卡套式管接头采用橡胶套作为密封材料，可以确保连接处的密封性。
橡胶套具有一定的弹性和耐化学腐蚀性能，可以适应不同的环境和介质。
3.安装方便：卡套式管接头的安装过程相对简单快捷，不需要特殊的工具和设备。
只需将两个连接部分插入橡胶套，然后通过紧固螺栓将其固定即可。
4.抗震性能强：卡套式管接头由于其特殊的结构和橡胶材料的弹性，能够有效地吸收和减少管道系统受到的震动和冲击。
这对于一些需要抗震性能的地区特别重要。
1.给排水系统：卡套式管接头可以用于城市给水、排水系统的连接。
由于其良好的密封性能和抗震性能，可以大大减少管道系统的水泄漏和故障的发生。
2.工业管道：工业管道中可能需要进行频繁的维修和更换，卡套式管接头的安装和拆卸非常方便，可以大大提高维修效率。
3.水力系统：卡套式管接头在水力系统中的应用非常广泛，例如供水管道、消防水管、灌溉系统等。
它可以承受系统的水压和温度变化，保证系统的正常工作。
4.船舶工程：卡套式管接头在船舶工程中也有应用。
船舶的管道系统需要承受海洋环境和船舶震动的考验，卡套式管接头的抗震性能和耐腐蚀性能可以很好地适应这些要求。
总之，卡套式管接头作为一种常见的管道连接方式，具有许多优点，适用于多个领域。
在未来的发展中，随着技术的不断进步和需求的增加，卡套式管接头有望进一步改进和创新，以满足更多的应用需求。
JKY系列卡套式管接头
JKY系列卡套式管接头JKY卡套式管接头 ,,,系列卡套式管接头一、特点:,,,系列卡套式管接头适用于有色金属管，硬质尼龙管的连接。
最大工作压力为,(,,,,。
二、安装方法:气管切断后，管口修平去毛刺。
将气管插入接头内?穴一定要插到底部?雪，然后旋紧管帽。
当管子已不能转动时，再继续旋紧,,,圈，即可牢固连接和密封。
三、标记示例:卡套式直通终端管接头公称通径, ,, 接口螺纹,,,×,。
标记:,,,,,,(公制螺纹无需注明)卡套式三通终端管接头公称通径 ,,,, 接口螺纹,,,,,″。
标记:,,,,,,,,,,(,,,,,″)(英制管螺纹和锥管螺纹则需注明)。
公称接管型号规格通径接口螺纹 S S1 L L1 外径D d卡套式直通终端管接头 JKY-Z2.5 2.5 4 M5*0.8 - - 12 10 25 6 JKY-Z3 3 4 M6*1 - - 12 10 25 6 JKY-Z4 4 6 M8*1 - - 14 12 28 7 JKY-Z6 6 8 M10*1G1/8" ZG1/8" 17 14 30 7 JKY-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 33 9 JKY-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 37 10JKY-Z15 15 18 M20*1.5 G1/2" ZG1/2" 24 24 42 11 JKY-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 50 13 JKY-Z25 25 28 M33*2 G1" ZG1" 36 34 58 15 型号规格公称通径d 接管外径D S S1 L JKY-3 3 4 12 10 33卡套式直通终端管接头 JKY-4 4 6 14 12 42 JKY-6 6 8 17 14 47 JKY-8 8 10 17 17 48 JKY-10 10 12 19 19 50 JKY-15 15 18 24 24 56JKY-20 20 22 30 30 68 JKY-25 25 28 36 34 84公称接管型号规格通径接口螺纹 S S1 L L1 L2 外径D d卡套式直角终端管接头JKY-J-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23 JKY-J-Z3 3 4 M6*1 - - 10 10 46 6 23 JKY-J-Z4 4 6 M8*1 - - 12 12 52 7 26 JKY-J-Z6 6 8 M10*1 G1/8" ZG1/8" 14 14 56 7 27 JKY-J-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30 JKY-J-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35 JKY-J-Z15 15 18M20*1.5 G1/2" ZG1/2" 24 24 86 11 37 JKY-J-Z20 20 22 M27*2 G3/4" ZG3/4"30 30 100 13 41 JKY-J-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L卡套式直角管接头 JKY-J-3 3 4 10 23JKY-J-4 4 6 12 26JKY-J-6 6 8 14 28JKY-J-8 8 10 17 30JKY-J-10 10 12 19 35JKY-J-15 15 18 24 43JKY-J-20 20 22 30 50JKY-J-25 25 28 34 60公称接管型号规格通径接口螺纹 S S1 L L1 L2 外径D 卡套式三通终端管接头 dJKY-3T-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23JKY-3T-Z3 3 4 M6*1 - - 10 10 46 6 23JKY-3T-Z4 4 6 M8*1 - - 12 12 52 7 26JKY-3T-Z6 6 8 M10*1 G1/8" ZG1/8" 14 14 56 7 27JKY-3T-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30JKY-3T-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35JKY-3T-Z15 15 18 M20*1.5 G1/2" ZG1/2" 24 24 86 11 37 JKY-3T-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 100 13 41JKY-3T-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L L1卡套式三通管接头 JKY-3T-3 3 4 10 46 22JKY-3T-4 4 6 12 52 26JKY-3T-6 6 8 14 56 28JKY-3T-8 8 10 17 60 30JKY-3T-10 10 12 19 70 35JKY-3T-15 15 18 24 86 43JKY-3T-20 20 22 30 100 50JKY-3T-25 25 28 34 120 60公称接管外型号规格接口螺纹 S S1 L L1 L2 通径d 径DJKY-4T-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23 卡套式四通终端管接头JKY-4T-Z3 3 4 M6*1 - - 10 10 46 6 23JKY-4T-Z4 4 6 M8*1 - - 12 12 52 7 26 JKY-4T-Z6 6 8 M10*1 G1/8"ZG1/8" 14 14 56 7 27JKY-34T-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30 JKY-4T-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35 JKY-4T-Z15 15 18 M20*1.5 G1/2"ZG1/2" 24 24 86 11 37 JKY-4T-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 100 13 41 JKY-4T-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L卡套式四通管接头 JKY-4T-3 3 4 10 46JKY-4T-4 4 6 12 52JKY-4T-6 6 8 14 56JKY-4T-8 8 10 17 60JKY-4T-10 10 12 19 70JKY-4T-15 15 18 24 80JKY-4T-20 20 22 30 100JKY-4T-25 25 28 34 120。
钢制卡套式管接头由卡套接头体螺母组成
缩变形，导致卡套前端内侧刃口卡住管子。若继
续旋紧螺母，卡套在变形过程中将迫使刃口切入
钢管形成密封。而卡套前后端外侧分别与接头 体、螺母的内锥面形成锥面密封。
2）使用范围
钢制卡套式管接头连接牢固、密封性好、耐
压高，可用于公称压力 16MPa 和 32MPa 的钢制管
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话。钢制卡套式接头
安装时不需动火，操作简便，广泛应用于使用化
工、轻工、机械、国防、航空、医药等领域的自 控装置管路中，以及各种工程机械、机床设备的
液压传动管路。
钢制卡套式管接头用于输送非腐蚀性介质
管道时，可采用优质碳素钢制成；用于输送腐蚀
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
口朝前（管端）连接接头体，用手拧紧螺母。然
后用扳手将螺母缓慢拧紧 3/4 圈，再拆下螺母检
查卡套在钢管上的咬合情况。允许卡套在钢管上
转动，但不得上下，左右移动，卡套的刃口应切 入钢管表面。
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
重新拧紧螺母，直至卡套的刃口完全切入钢 管管壁。
性介质时，可根据介质的特性选用耐酸刚制成。
3）安装方法
安装前应清洗卡套、接头体和螺母，在螺纹
表面涂一层润滑油。
按所需尺寸切割管子，管口应平齐、垂直于
管中心，刮去管口内外的毛刺。管子表面不得有
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
划痕、凹凸陷、裂缝、锈蚀等缺陷。
在连接的管子上套进螺母和卡套，卡套的刃
1、钢制卡套式管接头
1)工作原理
钢制卡套式管接头由卡套、接头体、螺母组
卡套式接头
H •DL •L •LL 系列卡套式管接头管夹没有方向性因管夹没有方向性，故不必担心放入过错和事故。
管夹抗外伤能力强管夹咬入一次后，因边缘部紧固，螺母紧固时 不会损伤。
压力损失小因内侧没有结构，流动阻力很小，可流过大 的流量。
品种规格已系列化含可回转式共10个品种，管子外径从ø4至ø12 共5个规格，可适合于广泛的用途。
主要零件材质尼龙管、接头体螺母C3604BD 、C3771BEC3604BD 管夹C2700T紧固由于有管子保持确实插入脱落。
由夹持力，(卡套式管接头H•DL•L•LL系列P .80DTPH•DL•L•LL系列※R 螺纹的螺纹拧入后的参考尺寸。
※ R 螺纹的螺纹拧入后的参考尺寸。
连接螺纹适合管子适合管子连接螺纹卡套式管接头H•DL•L•LL 系列质量g664889104安装板厚适合管子安装板厚适合管子连接螺纹适合管子螺纹H•DL•L•LL 系列ML2※A30.91532.7※R 螺纹的螺纹拧入后的参考尺寸。
连接螺纹连接螺纹适合管子适合管子卡套式管接头H•DL•L•LL系列注意①按需要管长，沿轴向切断。
请使用管钳TK-1、2、3系列，且管长应留有余量。
②将切断的管子插入到喇叭口端部为止，再用手拧入接头螺母。
③用拧紧工具，再增拧1.5圈，紧固合适后，接头螺母与接头体的轴向几乎无间隙。
若紧固不够 或螺母未拧紧，会造成漏气或管子脱落。
④软质铜管的场合，接头螺母用手拧紧后，用紧固工具再增拧1圈。
软质铜管应使用JIS H3300 无缝管C1220T -0相当品。
否则会造成漏气或铜管脱落。
可回转式产品的构成弯头连接体及长弯头连接体的单体均可以与其它形式的接头连接。
(但注意，L-04、LL-04是与 ø6管子有的接头体连接，请注意图示可回转式的弯头(L)、(LL)系列是直通接头(H)与连接体的组合。
)。
卡套式管接头介绍
卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统;适用压力范围：G25Mpa,J40Mpa;2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口,等一系列优点;因此,卡套式接头已广泛应用于各类机械的液压、气动系统中,但卡套式管接头的卡套制造精度较高,由于工艺复杂,不宜零星或小批制造,需专业生产;3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：1具有24°锥孔的接头体;2带有尖锐内刃的卡套3起压紧作用的螺母;旋紧螺母时,卡套在压力下被推进24°锥孔;并随之下而变形,使卡套与接头体内锥面形成球面接触密封;同时卡套在内刃口嵌入管子的外壁,在外壁上压出一个环形的闭口缘边,从而起到可靠的密封作用,卡套中部稍有拱形凸起,具有一定弹性,有利于密封和防止螺母松动,卡套尾部也径向收缩而抱住管子;参见下图;卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接,且要采用密封垫圈,当中压级时推荐用密封垫圈JB1002-77,高压时推荐用组合密封垫圈JB982-77或密封垫圈JB1002-77;4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种,配用外径4m/m至42m/m17种无缝钢管或铜管,共计有1364种产品,详见目录;产品代号含义：5、订货须知：1用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※,依照相应页码可知所需产品代号及该产品的有关技术数据;2按GB标准生产的卡套式管接头接头体材料为35铸钢;本厂还生产H62铜材料的各种卡套式管接头;其外形尺寸与GB标准相同,工作压力≤16Mpa,用户采用订货时在产品代号后加注“铜”字,例KT7-9铜,即为用H62铜作材料的Do=20的卡套式三通管接头;3表面处理一般为发黑,如需特殊表面处理如镀铬请订货时注明;卡套式端直通管接头GB JB1942-77标记示例:公称压力J级,管子外径D0为14mm的卡套式端直通管接头管接头J14JB1942-77卡套式直角管接头JB1946-77标记示例：公称压力J级,管子外径D;为14mm的卡套式直角管接头管接头J14卡套式端三通管接头JB1947-77卡套式压力管表接头GB JB1957-77标记示例：公称压力J级,管子外径D;为14mm的压力表螺纹,为M20×的卡套式压力表管接头管接头J14M20×卡套式锥螺纹端直通管接头O/ZB 208-77标记示例：公称压力E级,管子外径D;为14mm的卡套式锥螺纹端直通管接头：管接头E14卡套式管接头用六角簿螺母GB3763-83标记示例：螺纹直径d52mm,螺距2mm的六角薄螺母螺母M52×2 GB3763-83。
卡套式管接头 标准
卡套式管接头标准卡套式管接头是一种常见的管道连接方式，它广泛应用于石油、化工、电力、冶金、造纸等工业领域。
它具有结构简单、安装方便、密封可靠等优点，因此备受工程领域的青睐。
本文将对卡套式管接头的标准进行介绍，以便广大工程技术人员更好地了解和应用这一管道连接方式。
一、标准概述。
卡套式管接头的标准主要包括其结构、材质、尺寸、连接方式、试验方法等方面的规定。
这些标准的制定旨在保证卡套式管接头在使用过程中具有良好的密封性能、安全可靠的连接方式，以及符合工程设计和施工的要求。
二、结构标准。
卡套式管接头的结构标准主要包括卡套、密封圈、卡箍等部件的形状、尺寸、材质要求，以及连接方式的设计要求。
其中，卡套的内径和外径、卡箍的数量和位置、密封圈的材质和硬度等都需要符合相关的标准规定，以确保管道连接的牢固和密封性能。
三、材质标准。
卡套式管接头的材质标准是保证其耐压、耐腐蚀、耐磨损等性能的重要依据。
常见的材质包括碳钢、不锈钢、合金钢等，其材质的选择需根据管道介质、工作压力、工作温度等因素进行合理的选用，并且需符合相关的材质标准要求。
四、尺寸标准。
卡套式管接头的尺寸标准主要包括其连接管道的口径、壁厚、长度等方面的规定。
这些尺寸的标准化可以保证不同厂家生产的卡套式管接头能够互换使用，从而方便工程施工和维护。
五、连接方式标准。
卡套式管接头的连接方式标准包括其安装、拆卸、调整等方面的规定。
这些标准的制定是为了保证管道连接的安全可靠，以及方便工程施工和维护。
六、试验方法标准。
卡套式管接头的试验方法标准是为了验证其密封性能、耐压性能、耐腐蚀性能等方面的性能指标。
常见的试验方法包括压力试验、密封性试验、材质分析等，这些试验可以保证卡套式管接头的质量符合相关的标准要求。
七、总结。
卡套式管接头作为一种常见的管道连接方式，其标准化对于保证工程施工质量、管道运行安全具有重要意义。
因此，工程技术人员在使用卡套式管接头时，需严格遵守相关的标准要求，确保其安全可靠地运行在工程设施中。
卡套式管接头标准
卡套式管接头标准
卡套式管接头是一种通用的、可靠的、高效的管路接头，它被广泛应用于工业管路中。
它的特点是使用安全可靠、安装简单方便，可以实现快速、安全的管路接头，以及防水、防漏、防爆、防腐蚀等特性。
卡套式管接头的标准涉及到许多方面，包括管路外形尺寸、接口规格、螺丝规格等。
其中，管路外形尺寸标准指的是管路外形尺寸，接口尺寸标准指的是接口尺寸，螺丝规格标准指的是螺丝规格。
管路外形尺寸标准可以根据管路的不同材质、管径和壁厚来制定，接口尺寸标准可以根据应用场合来制定，而螺丝规格标准则是根据接头的类型和管路材质来制定的。
卡套式管接头标准还包括安装环境要求、安装工艺要求、安装附件要求等，其中，安装环境要求是指接头安装时的环境要求，安装工艺要求是指安装接头的工艺要求，安装附件要求是指接头安装时的附件要求。
卡套式管接头标准还包括涂装要求、拧紧规范要求、维护要求等，其中，涂装要求是指接头涂装的要求，拧紧规范要求是指接头拧紧的规范要求，维护要求是指接头使用后的维护要求。
卡套式管接头标准的主要目的是确保接头在使用中的安全可靠性，
以及最大程度地保证接头的质量，确保工业管路的正常运行。
卡套式管接头的装配课件
检查管子规格、长度 是否符合要求，管子 表面是否光滑、无锈 蚀。
装配工具的准备
扳手、螺丝刀、钢丝钳、管子钳等常用工具。 卡套、密封圈、螺母、垫圈等管接头专用工具和材料。
清洁布、润滑剂等辅助工具。
装配环境的准备
确保工作区域干净、整洁，无杂物和 油污。
确保工作区域有足够的照明，便于操 作和检查。
确保工作区域的温度、湿度符合要求 ，避免在极端温度或潮湿环境下进行 装配。
该工厂对管接头装配过程中的质量控制非常严格，需要 定期进行检验和测试，确保管接头的性能和安全性。
某化工厂的卡套式管接头装配案例
耐腐蚀性要求高 防泄漏要求
该化工厂的管路系统输送的介质具有强腐蚀性，因此需 要选择具有良好耐腐蚀性能的卡套式管接头。在装配过 程中，要特别注意保护接头不受腐蚀影响。
该化工厂对管路系统的密封性能要求极高，卡套式管接 头在装配时要确保密封圈安装到位，防止介质泄漏。
卡套式管接头装配的常见问题 05 及解决方案
管子与接头配合不良
总结词
管子与接头配合不良是卡套式管接头装配过程中常见的问题之一，可能导致密封性能下降或装配失败 。
详细描述
当管子与接头尺寸不匹配或存在加工误差时，可能会出现配合不良的情况。为解决这一问题，应确保 管子与接头规格一致，并检查两者的加工精度，以确保配合紧密。
注意安全事项
在装配过程中，应采取必要的安全措施，如佩戴防护眼镜、手套等，以防止受伤 。
确保工作区域整洁，避免杂物和障碍物影响装配过程，确保工作安全。
定期维护与保养
对卡套式管接头进行定期检查和维护 ，确保其正常运转和长期使用。
根据需要，对管接头进行清洁、润滑 等保养工作，以延长其使用寿命和保 证性能。
一般卡套式接头的介绍和双卡套式接头的安装指导书
卡套式管接头的介绍一．单卡套式卡套接头单卡套式卡套管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见（图 1）二、双卡套式卡套接头1．结构图（图2）2．双卡套的机械式抓紧设计优点：双卡套将密封功能和对卡套管的抓紧功能分开，每个卡套都针对其相应的功能进行了优化。
前卡套用于形成密封： ■ 与接头本体之间的密封 ■ 卡套管外径的密封。
旋转螺母时，后卡套将： ■ 沿轴向推进前卡套 ■ 沿径向施加一个有效的卡套管抓紧。
3．使用该产品的优点：■ 极佳的气体密封和卡套管抓紧作用 ■ 易于进行正确的安装■ 极好的抗振动疲劳性能和卡套管支撑图24、双卡套接头与不锈钢管的装配4.1保证所有零部件的清洁，在整个装配过程中不受污染。
4.2．管子的处理：4.2.1 管子表面插入卡套接头的部分要光滑完好，避免出现划伤等缺陷。
4.2.2 管子的端面要垂直于管的轴线，管口无毛刺。
4.2.3 管子如要弯曲，管端要预留一定的长度，见图 3 L值，要遵照接头的生产商给出的建议值，一般情况下，L的长度不小于3倍螺母的长度，否则会影响管子的插入和密封。
4.3安装小于1英寸或都25毫米管内径的卡套管接头的安装4.3.1第一步拿到卡套接头后，用手指轻轻地松开卡套接头螺母1/4圈。
（注意：最好不要拧下螺母）如不小心拧下后，装配时必须确保接头内的前，后卡套不缺少，并且处于正确的位置。
具体参考图44.3.3. 第二步，拿管子插到卡套接头里，注意一定要把管子插到底一直顶到卡套接头内壁的管肩上，具体参考图5用手指旋紧螺母，等指旋不动后就可以了。
4.3.3. 第三步：在卡套螺母的6点位置做一标记。
图6图3图4图5 图64.3.4.第四步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
图7 图8如果是小尺寸的卡套管内径，如1/16英寸，1/8英寸，3/16英寸，2毫米，3毫米和4毫米，只要转四分之三圈（见图9）到图7的3点位置就可以了,安装尺寸大于1in.或者25mm 的世伟洛克（swagelok ）卡套管接头时请遵循本规范。
卡套式管接头尺寸标准
卡套式管接头尺⼨标准⼀、概述卡套式管接头是⼀种⼴泛应⽤于管道连接的紧固件，具有结构紧凑、安装简便、密封性能好等特点。
其尺⼨标准是保证管接头与管道顺利连接的关键因素，对于保证管道系统的正常运⾏⾄关重要。
本⽂将对卡套式管接头的尺⼨标准进⾏详细阐述。
⼆、卡套式管接头尺⼨标准1.管⼦外径管⼦的外径是卡套式管接头选型的主要依据。
常⻅的管⼦外径规格有1/8英⼨、1/4英⼨、3/8英⼨、1/2英⼨、3/4英⼨和1英⼨等。
不同规格的管⼦外径对应不同的管接头型号，选择合适的管⼦外径是保证管道连接质量的前提。
2.管接头尺⼨卡套式管接头的尺⼨主要包括外径、内径和⻓度。
外径尺⼨通常与管⼦外径相同或略⼤于管⼦外径，以确保管接头能够紧密地安装在管⼦上。
内径尺⼨则根据管⼦的规格和管道系统的压⼒等级⽽定，以确保⾜够的流通⾯积和承压能⼒。
⻓度尺⼨则根据实际需要⽽定，但⼀般应保证⾜够的⻓度以便于安装和固定。
3.螺⺟与螺杆尺⼨螺⺟与螺杆是卡套式管接头中⽤于紧固管⼦的部件。
螺⺟的尺⼨通常与管接头尺⼨相匹配，⽽螺杆的尺⼨则根据实际需要选择。
在选择螺⺟与螺杆时，应注意其强度和耐磨性，以确保能够承受管道系统的压⼒和振动。
4.卡套尺⼨卡套是卡套式管接头中的核⼼部件，其尺⼨直接影响管接头的密封性能。
卡套的外径应与管⼦外径相适应，内径则应与管⼦外径有⼀定的间隙，以⽅便卡套能够紧密地卡在管⼦上。
同时，卡套的厚度和材料也应根据实际需要进⾏选择，以保证其具有⾜够的弹性和耐久性。
三、卡套式管接头尺⼨标准的实施与应⽤为了确保卡套式管接头的尺⼨标准得到有效实施，相关制造企业应加强质量管理体系建设，提⾼⼯艺控制⽔平，严格按照标准要求进⾏⽣产和检验。
同时，使⽤者也应注意选择符合标准要求的管接头，按照使⽤说明正确安装和操作，定期进⾏维护和保养，以提⾼卡套式管接头的使⽤效果和寿命。
此外，政府有关部⻔也应加强对卡套式管接头⾏业的监管⼒度，制定更加严格的法规和标准，推动⾏业的技术进步和创新发展。
卡套式管接头标准
卡套式管接头标准卡套式管接头是一种常见的管道连接方式，广泛应用于工业设备、管道工程和船舶等领域。
它具有结构简单、安装方便、密封性好等优点，因此备受青睐。
为了确保管道系统的安全运行和正常使用，卡套式管接头需要符合一定的标准和规范。
本文将就卡套式管接头的标准进行详细介绍。
首先，卡套式管接头的标准主要包括材料标准、尺寸标准和技术要求标准。
在材料标准方面，卡套式管接头通常采用碳钢、不锈钢、合金钢等材料制造，其材料需符合相关的国家标准或行业标准，以保证其机械性能和化学性能的稳定性。
在尺寸标准方面，卡套式管接头的尺寸需要符合国家标准或行业标准规定的公称直径和壁厚公差范围，以确保其与管道的连接匹配度。
在技术要求标准方面，卡套式管接头的加工工艺、表面处理、密封性能、耐压性能等技术要求需要符合相关标准的规定，以确保其质量可靠、安全可靠。
其次，卡套式管接头的标准还包括安装标准和检测标准。
在安装标准方面，卡套式管接头的安装需要符合相关的安装规范，包括安装步骤、安装工艺、安装工具等方面的要求，以确保安装质量和连接可靠性。
在检测标准方面，卡套式管接头的检测需要符合相关的检测标准，包括外观检查、尺寸检测、密封性能检测、耐压性能检测等方面的要求，以确保其质量合格和安全可靠。
总之，卡套式管接头作为一种重要的管道连接方式，其标准化对于保障管道系统的安全运行和正常使用至关重要。
只有严格按照标准要求生产、安装和检测卡套式管接头，才能确保其质量可靠、安全可靠。
因此，相关行业和企业应加强对卡套式管接头标准的研究和执行，不断提高管道系统的安全性和可靠性，为工业生产和生活供水等提供更加可靠的保障。
卡套式管接头原理
卡套式管接头原理一、引言卡套式管接头是一种常用的管道连接件，其原理是通过卡套将两根管道连接在一起，实现流体的传输。
本文将从卡套式管接头的结构、工作原理和应用领域等方面进行介绍。
二、卡套式管接头的结构卡套式管接头一般由两部分组成：卡套和管道。
卡套通常由金属材料制成，具有一定的弹性，能够承受一定的压力。
管道可以是金属管道或塑料管道，根据具体的应用场景选择合适的材料。
三、卡套式管接头的工作原理卡套式管接头的工作原理是通过卡套的弹性变形将两根管道连接在一起。
当两根管道插入卡套时，卡套会受到外力的作用发生弹性变形，将两根管道固定在一起。
同时，卡套的弹性也能够起到密封的作用，防止流体泄漏。
四、卡套式管接头的应用领域卡套式管接头广泛应用于工业领域的管道连接。
例如，石油化工、电力、冶金等行业的管道系统中常常使用卡套式管接头。
此外，在建筑、给排水等领域也有卡套式管接头的应用。
五、卡套式管接头的优点卡套式管接头具有以下优点：1. 安装简便：卡套式管接头的安装非常简单，只需要将管道插入卡套即可完成连接。
2. 可拆卸：卡套式管接头可以根据需要随时拆卸，方便维护和更换。
3. 弹性密封：卡套的弹性能够确保管道连接处的密封性，防止流体泄漏。
4. 承压能力强：卡套式管接头能够承受一定的压力，保证管道连接的安全性。
六、卡套式管接头的注意事项在使用卡套式管接头时，需要注意以下事项：1. 选择合适的材料：根据具体的工作环境和介质选择合适的材料，以保证管道连接的稳定性和密封性。
2. 定期检查：定期检查卡套式管接头的状态，发现问题及时维修或更换，以避免漏水和安全事故的发生。
3. 避免超负荷使用：使用时要避免超负荷使用，以免造成卡套变形或断裂。
七、总结卡套式管接头作为一种常用的管道连接件，在工业和建筑领域有着广泛的应用。
其简单的结构和可靠的工作原理使得卡套式管接头成为一种理想的管道连接方式。
通过合理的选择和使用，可以确保管道连接的安全性和密封性，提高工作效率和生产质量。
卡套式管接头标准
卡套式管接头标准卡套式管接头是一种常见的管道连接方式，广泛应用于工业、建筑、农业等领域。
它具有安装简便、密封性能好、耐压耐腐蚀等优点，因此备受青睐。
在实际应用中，为了确保管道连接的质量和安全性，卡套式管接头需要符合一定的标准。
本文将对卡套式管接头标准进行详细介绍。
首先，卡套式管接头的材质应符合相关标准要求。
一般情况下，卡套式管接头的材质主要包括不锈钢、碳钢、铸铁等。
这些材质的选择应符合国家标准或行业标准，以确保其具有良好的机械性能和耐腐蚀性能，从而满足不同工况下的使用要求。
其次，卡套式管接头的尺寸和结构也需要符合标准规定。
管接头的尺寸应符合设计要求，且应与管道的尺寸相匹配，保证连接紧密、稳固。
在结构方面，卡套式管接头应具有合理的设计，包括连接方式、密封结构、螺纹规格等，以确保连接的牢固性和密封性。
另外，卡套式管接头的安装和使用应符合相关标准规定。
在安装过程中，应按照标准要求进行操作，包括清洁管道表面、涂抹密封材料、调整连接件的位置等。
在使用过程中，应定期进行检查和维护，确保连接的可靠性和安全性。
此外，卡套式管接头还需符合相关的压力和温度标准。
不同工况下的管道系统会承受不同的压力和温度，因此卡套式管接头的设计和选择应考虑到这些因素，以确保其在高压、高温环境下的可靠性和安全性。
最后，卡套式管接头的质量控制也是十分重要的。
生产厂家应严格按照标准要求进行生产制造，并对产品进行质量检验，确保产品符合相关标准要求。
在使用过程中，用户也应注意选择正规厂家生产的产品，并严格按照标准要求进行安装和使用，以确保管道连接的质量和安全性。
总的来说，卡套式管接头作为一种常见的管道连接方式，在使用过程中需要符合一系列的标准要求，包括材质、尺寸、结构、安装使用、压力温度和质量控制等方面。
只有严格按照标准要求进行选择、安装和使用，才能确保管道连接的质量和安全性，从而更好地满足工程项目的需求。
卡套式管接头介绍
卡套式管接头介绍 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。
适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。
3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。
旋紧螺母时，卡套在压力下被推进24°锥孔。
并随之下而变形，使卡套与接头体内锥面形成球面接触密封。
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。
参见下图。
卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。
4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。
产品代号含义：5、订货须知：（1）用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。
（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。
本厂还生产H62铜材料的各种卡套式管接头。
其外形尺寸与GB标准相同，工作压力≤16Mpa，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
卡套式管接头
卡套式管接头一、卡套式管接头直通卡套式管接头直角卡套式管接头三通卡套式管接头不锈钢直通卡套管接头不锈钢直角卡套管接头不锈钢三通卡套管接头二、卡套式管接头制造标准1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、卡套式可调向端弯通管接头(GB/T 3738-2008)7、卡套式锥螺纹弯通管接头(GB/T 3739-2008)8、卡套式弯通管接头(GB/T 3740-2008)9、卡套式可调向端三通管接头(GB/T 3741-2008)10、卡套式锥螺纹三通管接头(GB/T 3742-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)16、卡套式过板直通管接头(GB/T 3748-2008)17、卡套式过板弯通管接头(GB/T 3749-2008)18、卡套式铰接管接头(GB/T 3750-2008)19、卡套式压力表管接头(GB/T 3751-2008)20、卡套式组合弯通管接头(GB/T 3752-2008)21、卡套式组合三通管接头(GB/T 3753-2008)22、卡套式锥密封组合弯通管接头(GB/T 3754-2008)23、卡套式锥密封组合三通管接头(GB/T 3755-2008)24、卡套式锥密封组合直通管接头(GB/T 3756-2008)24、卡套式过板焊接管接头(GB/T 3757-2008)26、卡套式管接头用锥密封焊接接管(GB/T 3758-2008)27、卡套式用连接螺母(GB/T 3759-2008)28、卡套式用锥密封堵头(GB/T 3760-2008)29、卡套式用六角薄螺母(GB/T 3763-2008)30、卡套(GB/T 3764-2008)。
卡套式管接头国家标准
卡套式管接头国家标准卡套式管接头是一种常见的管道连接方式，它具有结构简单、安装方便、密封性好等优点，因此在工业生产和民用建筑中得到了广泛的应用。
为了规范和统一卡套式管接头的设计、制造和使用，国家相继颁布了一系列相关标准，以确保管道连接的质量和安全。
本文将就卡套式管接头的国家标准进行介绍和解读。
首先，卡套式管接头的国家标准主要包括了设计、材料、制造、检验、验收和使用等方面的内容。
在设计方面，标准规定了卡套式管接头的结构尺寸、连接方式、密封形式等，以确保其在使用过程中能够满足工程需要。
在材料方面，标准对卡套式管接头所采用的材料进行了要求，包括其化学成分、力学性能、加工工艺等，以保证其材料的质量和可靠性。
在制造方面，标准对卡套式管接头的制造工艺、工艺要求、表面处理等进行了规定，以确保其制造质量和工艺水平。
在检验、验收和使用方面，标准对卡套式管接头的检验方法、验收标准、使用要求等进行了规定，以确保其在使用过程中能够满足安全和质量要求。
其次，卡套式管接头的国家标准对于管道连接的质量和安全具有重要意义。
遵循国家标准进行设计、制造和使用，能够保证卡套式管接头的质量和可靠性，减少因管道连接问题导致的事故和损失。
同时，国家标准的制定和执行也能够促进卡套式管接头行业的健康发展，提高产品质量和技术水平，增强市场竞争力，满足不同行业和领域的需求。
最后，作为卡套式管接头的生产厂家和使用单位，应当严格遵守国家标准的要求，加强质量管理和技术监督，确保产品质量和安全可靠。
同时，应当加强对国家标准的学习和理解，不断提高对标准的执行和应用水平，促进企业的可持续发展和行业的健康发展。
综上所述，卡套式管接头的国家标准对于管道连接的质量和安全具有重要意义，对于生产厂家和使用单位都具有指导和规范作用。
我们应当充分认识国家标准的重要性，严格遵守和执行国家标准的要求，共同维护卡套式管接头行业的良好发展和社会的安全稳定。
卡套式管接头介绍
卡套式管接头的安装一、卡套接头概述⑴单卡套接头卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
常用的单卡套接头由单刃口卡套接头盒双刃口卡套接头之分单刃口卡套接头接头如下单刃口卡套接头的动作原理：管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。
双刃口卡套接头结构如下双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。
（2）双卡套接头卡套接头的概述卡套式管接头有四部分组成：接头体、前卡套、后卡套、螺母。
当卡套和螺母在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
二、卡套接头的装配1、锯下合适长度的无缝钢管，去除端口毛刺。
钢管断面要与轴线垂直，角度公差不大于0.5度。
如果钢管需要折弯，则钢管断面至弯曲部位的直线长度不能少于三倍螺母的长度。
2、把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）5、达到压力点后，再将螺母拧紧1/2圈。
6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。
卡套式管接头结构原理
卡套式管接头结构原理
卡套式管接头是一种常用于管道连接的结构，它由管道和卡套两部分组成。
卡套通常由两个半圆形零件组成，分别位于管道的外部和内部。
管道外部的半圆形卡套与管道内部的半圆形卡套通过螺纹、法兰或其他连接方式固定在一起。
卡套式管接头的结构原理是通过卡套的外部和内部半圆形零件之间的压力，将两根管道连接在一起。
当管道插入卡套时，卡套的内部半圆形零件会与管道的外部表面形成紧密的接触，产生压力。
同时，卡套的外部半圆形零件会与管道的内部表面形成压力。
这样，管道就被夹在了两个卡套之间，实现了稳固的连接。
卡套式管接头结构原理的优点是安装方便，不需要使用焊接或螺纹连接等复杂的工艺。
同时，由于卡套能够形成紧密的密封，卡套式管接头具有较好的密封性能，能够防止液体或气体泄漏。
此外，卡套式管接头还具有一定的调节能力，可以在一定范围内适应管道的变形或扩张。
总之，卡套式管接头是一种简单、方便、可靠的管道连接方式，它通过卡套的内外压力将管道夹紧，实现稳固的连接，并具有良好的密封性能和一定的调节能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

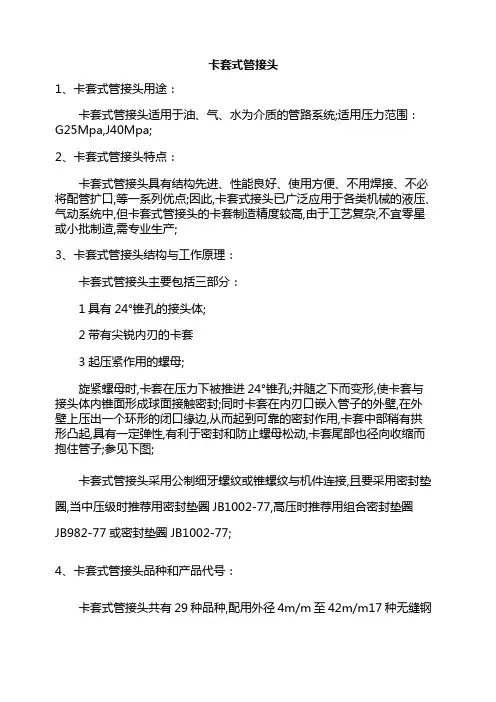

卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。
适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。
3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。
旋紧螺母时，卡套在压力下被推进24°锥孔。
并随之下而变形，使卡套与接头体内锥面形成球面接触密封。
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。
参见下图。
卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。
4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。
产品代号含义：5、订货须知：（1）用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。
（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。
本厂还生产H62铜材料的各种卡套式管接头。
其外形尺寸与GB标准相同，工作压力≤16Mpa，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
（3）表面处理一般为发黑，如需特殊表面处理（如镀铬）请订货时注明。
卡套式端直通管接头GB 3733.1-83(JB1942-77)标记示例:公称压力J级,管子外径D0为14mm的卡套式端直通管接头管接头J14BG3733.1-83(JB1942-77)产品代号公称压力（MPa) 管子外径Dod5 d 1 11 L≈扳手尺寸e e1重量(Kg/100件）S S15-KT1-1G（25）4 3 M10×18 8 23 15 15 17.3 17.3 2.275-KT1-1B 5 3.55-KT1-2 6 4M10×18 9.7 27 15 16 17.3 18.5 2.83 5-KT1-3 8 6M12×1.512 13 30 16 18 18.5 20.8 4.53 5-KT1-4 10 8M14×1.512 13 34 18 21 20.8 24.2 5.83 5-KT1-5 12 10 M16×12 14 34 21 24 24.2 27.7 7.70卡套式直角管接头GB3740.1-83 (JB1946-77)标记示例：公称压力J级，管子外径D。
为14mm的卡套式直角管接头管接头J14GB3740.1-83产品代号公称压力（MPa）管子外径Dod5 I1 L≈扳手尺寸e1重量（Kg/100件）S S15-KT5-1G（25）4 312 27 8 15 17.3 5.615-KT5-1B 5 3.55-KT5-2 6 4 13 31 10 16 18.5 8.83 5-KT5-3 8 6 17.5 35 11 18 20.8 12.8 5-KT5-4 10 8 18.5 39 15 21 24.2 17.6 5-KT5-5 12 10 20 40 15 24 27.7 22.3 5-KT5-6 14 12 21 41 18 24 27.7 25.5 5-KT5-7 16 14 21 44 21 27 31.2 31.8 5-KT5-8 18 15 23 45 21 30 34.6 41.6 5-KT5-9 20 17 25 49 24 34 39.3 56.1卡套式端三通管接头GB3741.1-83 (JB1947-77)标记示例：公称压力J级，管子外径D。
为14mm的卡套式端三通管接头管接头J14 GB3741.1-83产品代号公称压力（MPa) 管子外径Dod5 d 1 11 L≈L1扳手尺寸e1重量(Kg/100件）S S15-KT26-1G（25）4 3 M10×1 8 2 27 12 8 15 17.3 3.845-KT26-1B 5 3.5 M10×1 8 2 27 12 8 15 17.3 3.84 5-KT26-2 6 4 M10×1 8 13 31 14 10 16 18.5 5.67 5-KT26-2 8 6M12×1.512 17.5 35 16 11 18 20.8 8.30 5-KT26-4 10 8M14×1.512 18.5 39 17 15 21 24.2 11.4 5-KT26-5 12 10M18×1.512 20 40 19 15 24 27.7 14.1 5-KT26-6 14 12M18×1.512 21 41 20 18 24 27.7 16.2 5-KT26-7 16 14M22×1.514 23 44 22 21 27 31.2 21.45-KT26-23 18 14M22×1.514 23 46 25 24 34 39.3 36.35-KT26-24 20 16M27×1.516 29 56 27 27 36 41.6 53.75-KT26-25 22 18 M27×2 16 29 56 30 30 41 47.3 69.1 5-KT26-26 25 20 M33×2 18 31 60 31 34 41 47.3 76.8 5-KT26-27 28 22 M33×2 18 31 61 33 36 46 53.1 95.4 卡套式压力管表接头GB 3751.1-83 (JB1957-77)标记示例：公称压力J级，管子外径D。
为14mm的压力表螺纹，为M20×1.5的卡套式压力表管接头管接头J14M20×1.5GB3751.1-83产品代号公称压力（MPa）管子外径Dod 11 1 L≈扳手尺寸e e1重量（Kg/100件）S S15-KT16-1 G（25） 6M10×16.7 12 36 15 16 17.3 18.5 3.325-KT16-2M14×1.520 44 18 20.8 4.435-KT16-3 M20×1.5 8.7265224 27.78.115-KT16-4 14 10 56 24 27.7 12.4 5-KT16-5J（40）6M10×113.512 43 181820.820.86.215-KT16-6M14×1.520 51 21 24.2 7.63 5-KT16-7 M20×1.5 14 265827 31.214.15-KT16-8 14 62 27 31.2 19.6卡套式锥螺纹端直通管接头GB3734.1-83 (O/ZB 208-77)标记示例：公称压力E级，管子外径D。
