金属软管接头简介

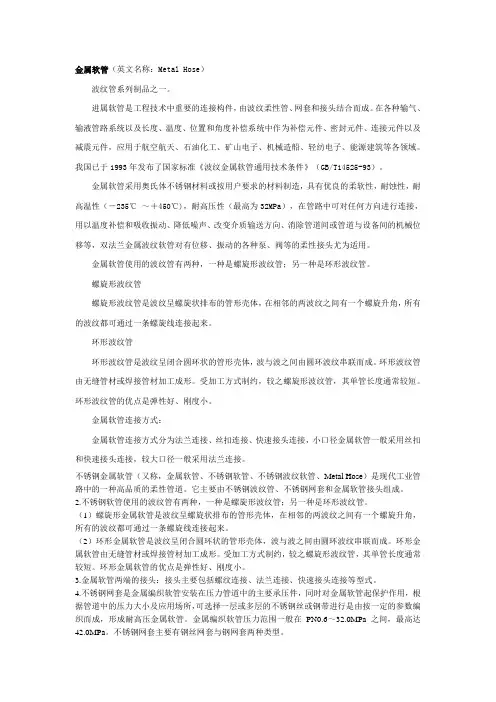

金属软管
金属软管（英文名称：Metal Hose）波纹管系列制品之一。
进属软管是工程技术中重要的连接构件，由波纹柔性管、网套和接头结合而成。
在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，应用于航空航天、石油化工、矿山电子、机械造船、轻纺电子、能源建筑等各领域。
我国已于1993年发布了国家标准《波纹金属软管通用技术条件》（GB/T14525-93）。
金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～＋450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。
金属软管使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹管。
螺旋形波纹管螺旋形波纹管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。
环形波纹管环形波纹管是波纹呈闭合圆环状的管形壳体，波与波之间由圆环波纹串联而成。
环形波纹管由无缝管材或焊接管材加工成形。
受加工方式制约，较之螺旋形波纹管，其单管长度通常较短。
环形波纹管的优点是弹性好、刚度小。
金属软管连接方式：金属软管连接方式分为法兰连接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接。
不锈钢金属软管（又称，金属软管、不锈钢软管、不锈钢波纹软管、Metal Hose）是现代工业管路中的一种高品质的柔性管道。
它主要由不锈钢波纹管、不锈钢网套和金属软管接头组成。
2.不锈钢软管使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹管。
（1）螺旋形金属软管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。

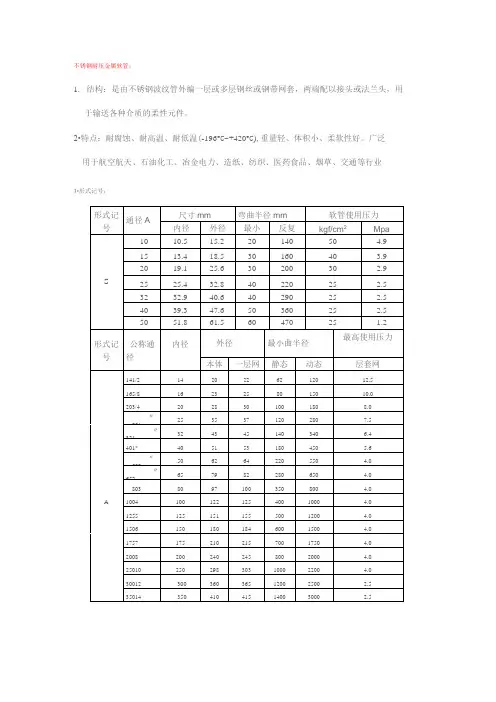

快速接头金属软管
不锈钢耐压金属软管：1.结构：是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送各种介质的柔性元件。
2•特点：耐腐蚀、耐高温、耐低温(-196°C~+420°C),重量轻、体积小、柔软性好。
广泛用于航空航天、石油化工、冶金电力、造纸、纺织、医药食品、烟草、交通等行业3•形式记号：40016 400 460 465 1600 3500 2.54.通用系列：产品型号：HBJR公称通径：DN8〜DN400工作压力：0.6〜l.O(MPa)连接形式：RX21一端球头外套螺母，一端内锥接头连接产品型号：HBJR公称通径：DN4〜DN32工作压力：1.0〜35(MPa)连接形式：RX18/23两端球头外套螺母连接产品型号：HBJR公称通径：DN4〜DN32工作压力：1.0〜35(MPa)连接形式：RX18榫槽接头连接产品型HBJR号：公称通DN18〜DN40径：工作压4.0〜16(MPa)力：连接形式：RX24/25或RX24A一端榫面、一端槽面接头(RX24/25) B两端榫面接头(RX24)55°锥管螺纹连接产品型号：HBJR公称通径：DN8〜DN50工作压力：1.0〜2.5(MPa)连接形式：RX01或RX01/09A两端锥管阳螺纹(RX01)B一端阳、一端阴锥管螺纹(RX01/09) 油任接头连接产品型号：HBJR公称通径：DN15〜DN80工作压力：0.25〜1.6(MPa)连接形式：RX02A或RX02A两端油任接头(RX02A)B两端油任内锥螺纹(RX02)开启式快速接头连接产品型号：HBJR公称通径：DN15〜DN50工作压力：2.5〜4.0(MPa)连接形式：RX66⑺爪型快速接头连接产品型号：HBJR公称通径：DN40〜DN150⑴两端平焊法兰连接产品型号： HBJR公称通径： DN32〜DN600工作压力:0.25〜2.5(MPa)连接形式：RX06 产品型号： HBJR公称通径： DN32〜DN600工作压力： 0.6〜2.5(MPa)连接形式：RX06/15工作压力：1.6〜2.5(MPa)连接形式：RX67⑵一端平焊法兰，一端松套法兰连接⑶两端翻边松套法兰连接产品型号：HBJR公称通径：DN15〜DN300工作压力：0.6〜2.5(MPa)连接形式：RX05⑷凹凸面高压法兰连接产品型号：HBJR公称通径：DN32〜DN200工作压力：4.0〜6.4(MPa)连接形式：RX26/27或RX26A一端凸面法兰，一端凹面法兰连接B两端凸面法兰连接(RX26)(RX26/27)1、储罐用波纹金属软管产品型号：CJR公称通径：DN40〜DN400工作压力：0.25〜2.5(MPa)连接形式：RX06/15 2、泵用波纹补偿器3、泵用波纹金属软管产品型号： HBBB公称通径： DN32〜DN600工作压力： 0.6〜1.6(MPa)连接形式：RX06或RX06/15产品型号： BJR公称通径： DN40〜DN500工作压力： 0.25〜4.0(MPa)连接形式：RX06或RX06/15B 两端凸面法兰连接(RX26) mG2600 1-0.05=631.6kg/h三、例题在一连续干燥器中干燥盐类结晶，每小时处理湿物料为1000kg ，经干燥后物料的含水量由40%减至5%(均为湿基)，以热空气为干燥介质，初始湿 度H 1为0.009kg 水・kg -1绝干气，离开干燥器时湿度H 为0.039kg 水・kg"绝干气,假定干燥过程中无物料损失，试求：(1) 水分蒸发是q mW (kg 水・h -1)； (2) 空气消耗q mL (kg 绝干气・h -1)；原湿空气消耗量q m ,L ，(kg 原空气・h -1)； (3) 干燥产品量q m,G2(kg ・h -1)。
金属软管接头标准
金属软管接头标准金属软管是一种弹性材料，广泛应用于航空、航天、化工、医药等领域。
而金属软管接头则是将多个金属软管相连接的组件，其质量和标准是与金属软管的性能密切相关，具有重要的意义。
一、金属软管接头的分类金属软管接头可分为一般接头和自锁接头两种。
其中一般接头多用于低压、小口径的场合，质量要求相对较低；自锁接头则多用于高压、大口径的场合，质量要求相对较高。
二、金属软管接头的材质金属软管接头的材质通常采用铜、不锈钢等。
其中不锈钢具有热稳定性好、耐磨损、耐腐蚀等特点，是较为理想的金属软管接头材料。
三、金属软管接头的标准1.国家标准目前，我国关于金属软管接头的标准主要有以下几种：GB/T983-2008《无管夹锁紧连接法兰》、GB/T6109-2008《钢管螺旋加强接头》、GB/T19216-2003《金属软管配制规则》等。
2.国际标准在国际上，金属软管接头的标准也被广泛应用。
例如，美国标准院（ANSI）的标准ANSI B16.5-1996关于“管法兰与管配件的钢制螺旋面法兰”规定了不同尺寸的法兰的尺寸和封面等内容。
而欧洲标准组织（CEN）颁布的标准EN 14423:2013制定了带有卡箍的软管连接件的要求和测试方法，旨在确保使用的软管和连接件符合欧洲市场的合规要求。
3.行业标准除了国家和国际标准，金属软管接头在各个行业也有不同的标准。
例如，在汽车工程领域，联合国工业发展组织（UNIDO）和世界汽车工程师协会（SAE）规定了许多标准，如SAE J518、SAE J514、SAE J516等。
这些标准规定了各种类型的软管连接器的尺寸、材料和测试要求等。
四、金属软管接头的质量检验金属软管接头的质量检验是确保金属软管接头性能的重要手段。
其检验项目通常包括：密封性能、外观品质、卡箍力、紧固力、螺纹连接的质量等。
五、金属软管接头的使用注意事项使用金属软管接头时，需要注意以下几个方面：1.接头的连接要求严格按照标准装配，保证公差在范围内，避免出现过度紧固或过松的情况。
金属软接简介
不锈钢金属软管，不锈钢金属软接，SUS304金属软接简介:在工程中采用的泵和压缩机等设备在工作状态下，它们会产生振动和噪音，危机工程质量和人体健康，金属软管具有良好的隔振，降噪作用，在泵和压缩机等设备进出口处安装一定长度的金属软管，可以减振、降噪、提高工程质量和使用寿命，但若盲目选用则不仅收不到良好效果，反而会使管路系统提前振坏。
我们在借鉴国内外先进技术的基础上，结合产品实际使用状况，规划设计了泵用金属软管JTW系列，供工程设计和施工中选用。
上海恒本减震器有限公司是（上海松江橡胶接头厂）直属公司，是一家多年来专注于减振降噪产品研发、销售、服务一体的减振器综合性企业。
拥有20余年专业管道设备生产经验，是一支不断创新、开拓，务实、求精的现代化企业。
上海松江橡胶接头厂是专业生产减震器的一家综合性企业，主要产品有：可曲挠橡胶接头（又称：橡胶接头，橡胶软接头，避震喉，挠性接头等），不锈钢膨胀节（包括：金属软管，波纹管，补偿器等），防水套管（02S404标准和S312标准，刚性或柔性A型、B型、C型），弹簧减震器（包括：阻尼弹簧，吊式弹簧，组合弹簧等），鸭嘴阀，伸缩器，传力接头等各种管道减震设备。
不锈钢金属软管选型说明：1、不锈钢金属软接头适用于各类泵、阀进出口和管道的柔性连接。
2、SUS304金属软接管体部分材质为SUS304,法兰和拉杆材质为碳钢，也可根据客户需要定做。
3、工作温度-235—450℃，如温度超出这个范围，订货时请注明。
4、本产品具有优良的减振吸噪性能，能够吸收管道热位移，对设备作用力小。
5、产品通径为DN25-DN5006、产品设计压力一般为0.6MPa-2.5MPa金属软管材质说明：1、不锈钢金属软管的管体材质为SUS304、SUS316、SUS316L，网套材质为SUS304或根据客户需要制作。
2、法兰材质一般为碳钢，如要求用不锈钢，则在产品长度后面标注B即可：平焊固定法兰连接尺寸按标准JB81-59，松套法兰按标准JB83-59，也可按用户要求制作。
金属软管球头接头直径
金属软管球头接头直径
金属软管球头接头直径是指金属软管球头接头的直径尺寸。
金属软管球头接头是一种常用于连接金属软管和管道的连接件，它具有一定的弯曲能力和耐压性能，常用于工业管道系统中。
金属软管球头接头的直径尺寸通常是根据管道系统的需求和设计要求确定的。
直径尺寸可以通过测量金属软管球头接头的外径或内径来确定。
直径的单位通常是毫米（mm）或英寸（inch）。
金属软管球头接头的直径尺寸对于管道系统的正常运行具有重要作用。
正确选择和安装合适直径的接头可以确保管道的密封性和连接的牢固性。
直径过小可能导致流体流量受限或管道堵塞，直径过大可能导致泄漏和连接不牢固。
在选择金属软管球头接头的直径时，需要考虑以下几个因素：
1. 管道系统的工作压力和流体流量：直径的选择应能满足系统的工作压力要求，并保证流体能够顺畅地通过。
2. 金属软管球头接头的材质：不同材质的金属软管球头接头具有不同的强度和耐压性能，直径的选择应考虑材质的特性。
3. 管道系统的布局和设计：直径的选择应与管道系统的布局和设计相匹配，确保接头能够正确连接并适应管道的弯曲和转角。
4. 安装和维护要求：直径的选择应考虑接头的安装和维护便捷性，以便于操作和维修。
总之，金属软管球头接头的直径尺寸是根据管道系统的需求和设
计要求确定的重要参数，正确选择合适的直径可以确保管道系统的正常运行和连接的可靠性。

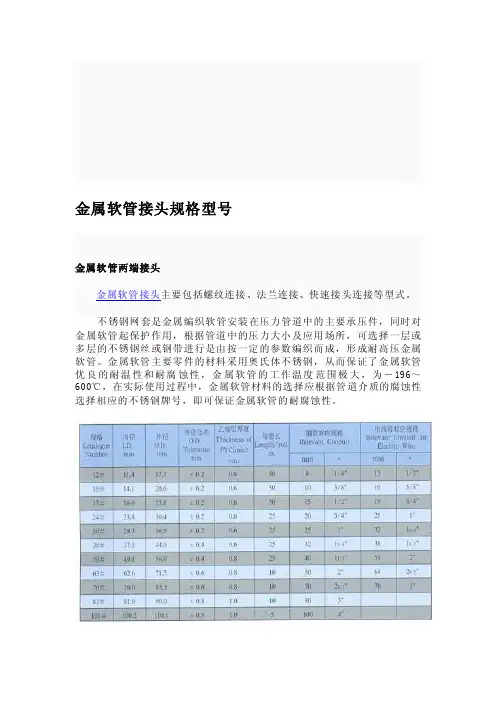

[讲解]金属软管接头规格型号
![[讲解]金属软管接头规格型号](https://img.taocdn.com/s3/m/e1d6c97d571252d380eb6294dd88d0d233d43c07.png)
金属软管接头规格型号金属软管两端接头金属软管接头主要包括螺纹连接、法兰连接、快速接头连接等型式。
不锈钢网套是金属编织软管安装在压力管道中的主要承压件，同时对金属软管起保护作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行是由按一定的参数编织而成，形成耐高压金属软管。
金属软管主要零件的材料采用奥氏体不锈钢，从而保证了金属软管优良的耐温性和耐腐蚀性，金属软管的工作温度范围极大，为―196～600℃，在实际使用过程中，金属软管材料的选择应根据管道介质的腐蚀性选择相应的不锈钢牌号，即可保证金属软管的耐腐蚀性。
软管接头类别金属软管的NPT、PT、G、公制螺纹的含义和区别金属软管的螺纹接头包含很多类型，很多人对此并不太十分明白，现就对这些螺纹符合作一些解释与说明：NPT，PT，G 都是管螺纹NPT 是National (American) Pipe Thread 的缩写，NPT 是美制锥管螺纹，用于密封。
属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 。
G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
金属软管接头形式代号
金属软管接头形式代号
金属软管接头，是一种用于连接金属软管的重要元件。
它可以使金属软管与其他设备或管道连接紧密，确保流体传输的安全和可靠性。
金属软管接头的形式多种多样，常见的有螺纹接头、法兰接头、卡箍接头等。
螺纹接头是一种常见的金属软管连接方式。
它通常由两个螺纹部分组成，通过螺纹的旋转使两个部分连接紧密。
螺纹接头具有结构简单、安装方便的特点，广泛应用于工业领域的流体传输系统中。
法兰接头是另一种常见的金属软管连接方式。
它由两个法兰盘和若干个螺栓组成。
通过将两个法兰盘用螺栓紧密地连接在一起，实现金属软管与其他设备或管道的连接。
法兰接头具有连接紧密、承压能力强的特点，被广泛应用于高压流体传输系统中。
卡箍接头是一种特殊的金属软管连接方式。
它通过一个或多个卡箍将金属软管固定在管道或设备上。
卡箍接头具有结构简单、安装方便的特点，适用于一些特殊场合下的金属软管连接。
金属软管接头的形式多种多样，但它们的共同目标是确保金属软管与其他设备或管道之间的连接可靠，避免流体泄漏或传输中断。
在选择和安装金属软管接头时，需要根据具体的应用需求和工作环境来进行合理选择，并确保接头与金属软管的材料相匹配，以保证连接的稳固性和耐用性。
金属软管接头在各个行业中起着重要的作用，如石油化工、冶金、航空航天等。
它们不仅连接着金属软管，也连接着不同的行业和领域。
金属软管接头的质量直接关系到整个系统的运行效果和安全性，因此在选择和使用时需要格外注意。
只有选择合适的金属软管接头，并正确安装和维护，才能确保流体传输的顺利进行，保证生产和工程的正常运行。
金属软管
环型结构 螺旋型结构 >>查看下方尺寸表<<>>查看下方尺寸表<<金属软管是应用在现代工业管路中的挠性连接管件，主要零件材料是由奥氏体不銹钢。
具备良好的柔软性、耐蚀性、抗疲劳性、耐高低温（-200℃～600℃）、耐高压、寿命长等特点，因此被各业界广泛採用。
Flexible metal tubing is a kind of flexible connecting pipe used in modern industrial the major components are made of austenitic stainless pipe is characterized by good resistance,hign and low temperature resistance(-200℃～600℃) ,hign pressure resistance and long service ,it is widely used by various industries.环型结构尺寸参数表NominalDia(mm) (in)口 径Inner Dia(mm)内 径 OuterDia.(mm) 外 径Min BendRadius(mm) 最小弯曲半径PressureApplicable(MPa) 适用压力Weight(kg/m) 重量Main BodySingleBraid Static StateDynamic State SingleBraidDouble BraidMain BodySingle Braid14 1/2" 14 20 22 65 120 16 5/8" 16 23 25 80 150 20 3/4" 20 28 30 100 180 25 1"253537120280金属软管是一种柔性耐压耐磨管件安装于液体或流体输送系统中，用以补偿管道、快速接头或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音缓冲等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温、耐压、耐磨等多项优秀特点。
不锈钢金属软管接头选取标准
不锈钢金属软管接头选取标准【不锈钢金属软管接头选取标准】在工业设备和管道系统中，不锈钢金属软管是一种常见的连接装置，其质量和性能对整个系统的安全和可靠运行至关重要。
而不锈钢金属软管的接头选取标准则是确保其性能和质量的重要因素之一。
1. 什么是不锈钢金属软管接头？不锈钢金属软管接头是用于连接不锈钢金属软管和管道或设备的零部件，也被称为软管接头或软管配件。
它起着连接、密封和支撑作用，保证了软管的正常运行和连接的牢固性。
2. 不锈钢金属软管接头选取标准的重要性（1）安全性：正确的接头选取可以有效提高软管系统的安全性，减少泄漏和故障的风险。
（2）性能：合适的接头能够确保软管系统的正常工作，保证其性能和寿命。
（3）可靠性：选取标准能够保证软管系统具有良好的连接可靠性，减少因接头故障导致的维修和更换成本。
3. 不锈钢金属软管接头选取标准的内容（1）材料：接头的材料应与软管相适应，通常选择不锈钢、铜、铝合金等。
（2）连接形式：根据软管的连接方式和使用环境，选择合适的螺纹连接、法兰连接或快速接头等。
（3）规格和尺寸：接头的规格和尺寸要与软管相匹配，确保连接牢固和紧密。
（4）环境适应性：考虑软管系统所处的工作环境和工作介质，选择耐高温、耐腐蚀等特殊要求的接头。
4. 个人观点和理解在实际选取不锈钢金属软管接头时，除了以上提到的标准，我认为也应该考虑到软管系统的使用寿命、维护方便性和成本等因素。
在选择接头时，除了追求高质量和性能外，也要考虑到整体的经济性和实用性，综合考虑各种因素来做出最佳的选择。
5. 总结和回顾不锈钢金属软管接头的选取标准是保证软管系统安全可靠运行的重要保证，正确的选取标准可以保证接头的质量和性能，降低维护成本和故障率。
在实际选取时，需要综合考虑材料、连接形式、规格和尺寸、环境适应性以及实际的经济和实用性因素来做出最佳选择。
通过本文的学习，希望您能对不锈钢金属软管接头的选取标准有更深入的理解和认识，以确保软管系统的安全性和可靠性。
金属软管接头规格型号
金属软管接头规格型号金属软管两端接头金属软管接头主要包括螺纹连接、法兰连接、快速接头连接等型式。
不锈钢网套是金属编织软管安装在压力管道中的主要承压件，同时对金属软管起保护作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行是由按一定的参数编织而成，形成耐高压金属软管。
金属软管主要零件的材料采用奥氏体不锈钢，从而保证了金属软管优良的耐温性和耐腐蚀性，金属软管的工作温度范围极大，为―196～600℃，在实际使用过程中，金属软管材料的选择应根据管道介质的腐蚀性选择相应的不锈钢牌号，即可保证金属软管的耐腐蚀性。
配套金属软管规格DPJ外螺纹金属软管接头提供螺纹范围公制英制英制螺纹G公制螺纹M美标螺纹NPT德标螺纹PGφ6 1/16″G1/4″M14×1.51/4″NPT PG7φ8 1/8″G3/8″M16×1.53/8″NPT PG9φ10 1/4″G3/8″M16×1.53/8″NPT PG9φ12 3/8″ G3/8″ M20×1.53/8″NPT PG11 PG13.5 φ15（16）1/2″ G1/2″ M20×1.5M24×1.51/2″NPT PG13.5 PG16φ20（19）3/4″ G3/4″ M27×2.0M30×2.03/4″NPT PG21φ25 1″ G1″ M33×2.0M36×2.01″NPT PG29φ32 1-1/4″ G1-1/4″ M42×2.0M48×2.01-1/4″NPT PG29φ38（40）1-1/2″ G1-1/2″ M48×2.0M60×2.01-1/2″NPT PG36 PG42 φ51（50）2″ G2″ M60×2.0M70×2.02″NPT PG48φ64（70）2-1/2″ G2-1/2″ M76×2.02-1/2″NPT软管接头类别金属软管的NPT、PT、G、公制螺纹的含义和区别金属软管的螺纹接头包含很多类型，很多人对此并不太十分明白，现就对这些螺纹符合作一些解释与说明：NPT，PT，G 都是管螺纹NPT 是 National (American) Pipe Thread 的缩写， NPT 是美制锥管螺纹，用于密封。
dpj金属软管接头 标准
dpj金属软管接头标准
DPJ金属软管接头是一种用于连接金属软管的接头，通常用于
工业领域的管道连接。
关于这种接头的标准，可以从以下几个方面
进行回答：
1. 国际标准，金属软管接头的国际标准通常由国际标准化组织（ISO）或国际电工委员会（IEC）制定。
可以查询相关的ISO标准，比如ISO 10806《金属软管和软管组件》等，以了解金属软管接头
的国际标准。
2. 国家标准，不同国家或地区可能有自己的标准和规范，比如
中国国家标准GB/T 14525-2010《金属软管和金属软管组件》中对
金属软管接头的标准有详细的规定，包括尺寸、材质、连接方式等。
3. 行业标准，在特定的行业领域，可能会有针对金属软管接头
的行业标准，比如石油化工行业、航空航天行业等，可以参考相关
行业协会或组织发布的标准。
4. 材料标准，金属软管接头所用的材料也需要符合相应的材料
标准，比如金属材料的强度、耐腐蚀性等方面的标准，这些标准也
会直接影响到金属软管接头的质量和性能。
5. 安全标准，金属软管接头在使用过程中需要符合一定的安全标准，比如承受压力、耐高温等安全性能的要求，这些都需要在标准中有所规定。
综上所述，金属软管接头的标准涉及国际标准、国家标准、行业标准、材料标准和安全标准等多个方面，需要根据具体情况进行查询和了解。
希望以上回答能够全面地解答你的问题。
包塑金属软管接头标准
包塑金属软管接头标准包塑金属软管接头是一种用于连接金属软管的重要零部件，其质量和标准直接关系到整个管道系统的安全和可靠运行。
为了确保包塑金属软管接头的质量和性能，制定了一系列的标准，下面将对包塑金属软管接头的标准进行详细介绍。
首先，包塑金属软管接头的材质标准是非常重要的。
材质的选择直接关系到接头的耐腐蚀性能、耐高温性能以及机械性能。
一般来说，包塑金属软管接头的材质应选择优质不锈钢材料，以确保其在恶劣环境下的使用寿命和安全性。
其次，包塑金属软管接头的尺寸标准也是至关重要的。
尺寸的合理设计能够确保接头与软管的连接紧密，不会出现漏气或者脱落的情况。
因此，在制定包塑金属软管接头标准时，需要对其尺寸进行严格规定，以满足不同管道系统的需求。
此外，包塑金属软管接头的工艺标准也是必不可少的。
良好的工艺能够确保接头的外观质量和内部结构的紧密性，从而提高接头的使用寿命和安全性。
因此，在制定标准时，需要对接头的加工工艺、表面处理工艺等进行详细规定，以确保每一个接头都能够达到标准要求。
最后，包塑金属软管接头的检测标准也是非常重要的。
只有经过严格的检测，才能确保接头的质量符合标准要求。
因此，在制定标准时，需要对接头的检测方法、检测标准等进行详细规定，以确保每一个接头都能够经过严格的检测程序。
综上所述，包塑金属软管接头的质量和性能直接关系到整个管道系统的安全和可靠运行。
因此，制定包塑金属软管接头的标准是非常重要的。
只有严格按照标准要求进行设计、加工、检测，才能确保包塑金属软管接头的质量和性能达到要求，从而保障管道系统的安全运行。
希望本文对包塑金属软管接头标准有所帮助，谢谢阅读。
金属软管说明书
金属软管说明书引言：金属软管是一种灵活、可曲折的管道，由金属织物编织而成。
它具有高强度、耐高温、耐腐蚀等特点，广泛应用于各个领域。
本文将详细介绍金属软管的特点、用途、安装及维护等方面的内容，以便用户正确使用和保养。
一、金属软管的特点金属软管采用高纯度不锈钢作为外层，并通过特殊工艺将内外层金属层缠绕在一起，形成密封性强的软管，具有以下特点：1. 高强度：金属软管材质坚固，能够承受较大的压力，有效防止泄漏和爆炸事故的发生。
2. 耐高温：金属软管可以在高温环境下工作，保持其稳定的性能，适用于各种高温工况。
3. 耐腐蚀：金属软管具有优良的耐腐蚀性能，可以在腐蚀性介质中工作，延长使用寿命。
4. 隔热性：金属软管内外层之间通过特殊工艺隔开，从而实现隔热效果，确保介质温度的稳定。
5. 灵活性：金属软管可以弯曲成各种形状，适应不同的安装环境和场所。
二、金属软管的用途金属软管广泛应用于石油、化工、制药、食品、冶金等工业领域，主要用于以下方面：1. 液体输送：金属软管可用于输送各种介质，包括油品、化工品、食品等。
2. 气体输送：金属软管可以输送气体，如液化气、氩气等。
3. 蒸汽传导：金属软管可以承受高温和高压，适用于蒸汽传导。
4.管道连接：金属软管可用于连接管道，便于安装和维修。
三、金属软管的安装与维护1. 安装：（1）在安装金属软管之前，应仔细检查软管是否有损坏或变形，并确保软管和连接件的匹配性。
（2）安装时要避免翘曲或过度弯曲软管，以免影响其使用寿命。
（3）正确选择适合的连接件并正确安装，确保连接紧固，避免泄漏。
（4）根据使用环境和介质特性，选择适当的支架或吊挂设备，支撑金属软管以减少受力。
2. 维护：（1）定期检查金属软管的外观，发现损坏或腐蚀应及时更换。
（2）使用过程中应避免金属软管与锋利物体的碰撞，以免造成划伤或穿孔。
（3）金属软管使用后应除去上面的杂质和介质残留，避免堵塞和腐蚀软管。
（4）定期给金属软管进行保养，涂抹特殊防锈润滑剂，保持其表面光滑，并延长使用寿命。
金属软管国标
金属软管国标摘要：一、金属软管的概述二、国标金属软管的特点三、普通金属软管与国标金属软管的区别四、国标金属软管的应用领域五、国标金属软管的标准及法律依据正文：一、金属软管的概述金属软管是一种工程技术中重要的连接构件，由波纹柔性管、网套和接头结合而成。
在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，其特点是：耐腐蚀、耐高温、耐低温（-196-420）、重量轻、体积小、柔软性好。
二、国标金属软管的特点国标金属软管具有以下特点：1.严格按照国家标准生产，质量可靠；2.采用优质材料，具有良好的耐腐蚀、耐高温和耐低温性能；3.结构紧凑，重量轻，便于安装和运输；4.具有良好的柔软性，可适应各种复杂的工程环境；5.密封性能好，能有效防止泄漏；6.符合国家建筑法规定，具有法律保障。
三、普通金属软管与国标金属软管的区别普通金属软管和国标金属软管在结构和功能上相似，但存在以下几点区别：1.执行标准不同：普通金属软管执行的是企业标准，而国标金属软管执行的是国家强制性标准；2.质量要求不同：国标金属软管的质量要求更高，要求严格按照国家标准生产；3.法律依据不同：普通金属软管的法律依据是企业标准，而国标金属软管的法律依据是《中华人民共和国建筑法》；4.应用领域不同：国标金属软管广泛应用于各种输气、输液管路系统，以及长度、温度、位置和角度补偿系统，而普通金属软管的应用范围相对较窄。
四、国标金属软管的应用领域国标金属软管广泛应用于以下领域：1.石油、化工、天然气等能源行业；2.水处理、环保、市政工程等领域；3.机械、电气、船舶、航空等制造业；4.建筑工程、热力系统、暖通空调等；5.其他需要补偿、连接、密封和减震的工程。
常用金属软管快速接头资料
DN40～DN150
1.6～2.5(MPa)
RX67
．法兰式波纹金属软管
两端平焊法兰连接 产品型号：HBJR
DN32～DN600
0.25～2.5(MPa)
RX06
一端平焊法兰，一端松套法兰连接
HBJR
DN32～DN600
0.6～2.5(MPa)
RX06/15
125 5″ #125 5″ 140.0×4.50
150 6″ #150 6″ 165.0×4.50
200 8″ #200 8″
内螺纹金属软管接头
DPN内螺纹金属软管接头提供螺纹范围
英制 英制螺纹G 公制螺纹M 美标螺纹NPT 德标螺纹PG
JG/T3053-1998标准
DPJ外螺纹金属软管接头提供螺纹范围
英制 英制螺纹G 公制螺纹M 美标螺纹NPT 德标螺纹PG
6 1/16″ G1/4″ M14×1.5 1/4″NPT PG7
8 1/8″ G3/8″ M16×1.5 3/8″NPT PG9
10 1/4″ G3/8″ M16×1.5 3/8″NPT PG9
DN18～DN40
4.0～16(MPa)
RX24/25或RX24
一端榫面、一端槽面接头
４/25)
两端榫面接头(RX24)
55°锥管螺纹连接 产品型号：HBJR
DN8～DN50
1.0～2.5(MPa)
RX01或RX01/09
两端锥管阳螺纹(RX01)
一端阳、一端阴锥管螺纹
25 1″ G1″ M33×2.0 M36×2.0 1″NPT PG29
32 1-1/4″ G1-1/4″ M42×2.0 M48×2.0 1-1/4″NPT PG29
金属软管接头的种类常见有几种
金属软管接头的种类常见有几种
金属软管接头的种类常见有以下几种。
（1）外螺纹接头：主要用于就地接线箱与软管的连接。
就地箱开孔，塞入接头，用锁母固定。
（2）内螺纹接头：主要用于电缆管与软管的丝扣连接。
（3）卡套式接头：主要用于金属软管与钢管的连接，卡套接头安装不必在钢管上套丝，该接头在钢管末端，一卡即牢，具有安装方便的特点。
（4）内插式接头：主要用于预埋管密集间隙小，插入钢管的内径，安装方便。
（5）变径接头：主要用于钢管与金属软管口径不一致的情况下，可根据现场安装要求任意变大与变小。
东莞市春宏五金科技有限公司成立于2001年1月，经过十年来的创业发展，已
成为一家生产设备齐全,技术力量雄厚的实业机构.本公司专业生产各种金属软管,是国内一家采用数控电脑机生产软管厂家。
本公司一贯奉行和坚持：“质量求精，服务至上”的生产经营理念，为国内客户提供优质的产品、热情的服务，优惠的价格，欢迎来电、来图、来样、来人洽谈，保证可以让您取得满意的效果！。
金属软管接头使用方法
金属软管接头使用方法
金属软管接头是一种广泛用于管道设备中的配件。
金属软管接头是由
不同材料制成的，因此在使用前需要了解它们的特性，以确保它能够
安全地工作。
以下是金属软管接头的使用方法：
1. 确认接头类型：金属软管接头有很多不同的类型，包括接头、弯头、三通、四通等。
在选择接头之前，需要先确认所需的接头类型及其尺
寸规格。
2. 清除管道：在安装金属软管接头之前，需要清除管道内部的杂物和
污垢。
这可以通过使用洗涤剂和清洁剂来实现。
3. 安装接头：将金属软管接头按正确的方向插入管道中，并且旋转接头，直到它完全插入。
如果需要用到密封垫，需要将其放在接头上。
4. 加固：根据金属软管接头的材质和规格，可以在接头上加固接头使
用的螺栓或其他加固件。
确保使用正确的扭矩，以防止过度紧固。
5. 检查：在安装金属软管接头后，需要进行检查以确保接头安装正确，并且没有泄漏。
这可以通过使用压力表或者液体检测方法来实现。
6. 维护：金属软管接头需要进行定期检查和维护，以确保其无损坏状态，并且保持其优良的工作性能。
如果出现任何损坏或者磨损，需要
及时更换。
总之，金属软管接头是一种可靠、高效的管道设备配件。
在安装和使
用金属软管接头时，请务必遵循上述步骤，并且遵循安全和操作规范。
金属软管接头形式代号
金属软管接头形式代号
JIC代号通常用于标识美国联合工业理事会标准的金属软管接头，其特点是螺纹为锥度螺纹，适用于高压液压系统。
SAE代号是美国汽车工程师协会标准的金属软管接头代号，通常用于液压系统和液压管路连接。
NPT代号用于标识国家管螺纹标准的金属软管接头，主要用于管道连接，具有良好的密封性能。
BSP代号通常用于标识英国标准管螺纹的金属软管接头，适用于液压和气动系统的连接。
DIN代号是德国工业标准化组织制定的金属软管接头代号，通常用于液压系统和管路连接。
除了上述代号外，还有一些其他国际标准或行业惯例的金属软管接头形式代号，每种代号都代表着特定的接头类型和规格，工程师和操作人员在选择和使用金属软管接头时，需要根据具体的工程要求和标准规范进行选择，以确保系统的安全和可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属软管接头
金属软管接头是现代工业管路中的一种高品质的柔性管道。
它主要由波纹管、网套和接头组成。
它的内管是具有螺旋形或环形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。
目录
1介绍
2型号
介绍
金属软管接头是现代工业管路中的一种高品质的柔性管道。
它主要由
MOLLET金属软管接头
波纹管、网套和接头组成。
它的内管是具有螺旋形或环形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。
软管两端的接头或法兰是与客户管道的接头或法兰相配的。
软管的波纹管是由极薄壁的无缝或众焊不锈钢钢管经过高精度塑性加工成形的。
由于波纹管轮廓的弹性特性决定了软管具有良好的柔软性和抗疲劳性，使它很容易吸收各种运动变形的循环载荷，尤其在管路系统中有补偿大位移量的能力。
介质可视化（介可视），过程自动化。
金属接头采用锌合金材料压铸而成，表面镀锌、磨沙或镀铬；结构紧密，强度高。
钢管与金属软管连接可靠，外表美观；
此金属接头为卡套式，用来将金属软管连接于不带螺纹的钢管之上；
适配金属软管:JS型、JSH型、JSB型、JSHG型；
适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；
选用DKJ卡套式金属接头时请注意连接钢管软管的规格、尺寸。
金属软管接头
DGJ接头
金属软管接头
结构及特性:
DGJ自固式金属软管接头，能将无螺纹的钢管或无螺纹的设备出线口与软管连接，省却套丝工序；
金属接头采用锌合金材料压铸而成，表面镀锌、磨沙、或镀铬；结构紧密，强度高。
钢管与金属软管连接可靠，外表美观；
此金属接头为自固式，用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上；
适配金属软管:JS型、JSH型、JSB型、JSHG型；
适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；
选用DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。
90度接头
90度弯接头：螺牙规格:英制螺纹(G)
产品材质: A、C、F部位均采用优质钢制成。
D为铁皮压铸制成。
颜色种类: 金属色（银白色）
工作温度: -40 C至100 C，瞬间可耐热达120 C。
产品特性: 1、接合后和箱体成90度，加厚型锌合金，外型美观，结构紧密，强度高。
2、除以下标准规格外，可另按需求任意变动大小及螺纹标准。
45度接头
45度弯接头：螺牙规格：英制螺纹(G)
产品材质：A、C、F部位均采用优质钢制成。
D为铁皮压铸制成。
颜色种类：金属色（银白色）
工作温度：-40 C至100 C，瞬间可耐热达120 C。
产品特性：接合后和箱体成45度，加厚型锌合金，外型美观，结构紧密，
Y形接头
结构及特性：
Y形三通金属软管接头，一端接头连接薄钢电线管，另两端金属接头连接金属软管：
金属接头采用锌合金材料压铸而成，表面镀锌、磨沙、或镀铬；结构紧密，无气孔，强度高。
与金属软管连接可靠，外表美观；
适配金属软管：JS型、JSH型、JSB型、JSHG型，规格齐全；
可定制各种非标金属软管接头、特殊金属接头。
T形接头
结构及特性:
T形三通金属软管接头，一端接头连接薄钢电线管，另两端金属接头连接金属软管;
金属接头采用锌合金材料压铸而成，表面镀锌、磨沙或镀铬，结构紧密，无气孔，强度高。
与金属软管连接可靠，外表美观；
适配金属软管:JS型、JSH型、JSB型、JSHG型，规格齐全；
可定制各种非标金属软管接头、特殊金属接头。
不锈钢软管接头
端接式不锈钢软管接头采用标准不锈钢铸造而成，端接式不锈钢软管接头结构紧密，无气孔，强度高，与不锈钢软管连接可靠，外表美观大方。
