首先我们来谈一谈电路基础知识。
在电路中，电流、电压、电阻是最基础且最重要的概念。
电流是电荷的流动，一般用符号“I”表示，单位是安培(A)；电压是电场的作用力，一般用符号“U”表示，单位是伏特(V)；电阻是阻碍电流流动的物理量，一般用符号“R”表示，单位是欧姆(Ω)。
它们之间有一个很重要的关系：欧姆定律。
根据欧姆定律，电压等于电流乘以电阻，即U=IR。
这是电路中最基本的公式之一，也是很多问题的起点。
电路单元中，最常见的电路分类是串联电路和并联电路。
串联电路是指电流只有一条路径，通过各个电阻、电容、电感等元件，而并联电路是指电流有多条路径，并行通过各个元件。
电路基础知识点总结
电路基础知识点总结1.电流、电压和电阻电流指的是电荷在单位时间内通过导体的数量，单位是安培(A)。
电压是电荷在电路中的能量转化的量度，单位是伏特(V)。
电阻是电流流过导体时所遇到的阻碍，单位是欧姆(Ω)。
电压等于电流乘以电阻，即V=I*R。
2.电路的基本元件电路的基本元件包括电源、导线和负载。
电源是提供电压的装置，可以是电池或交流电源。
导线是连接电源和负载的路径，通常由金属材料制成，具有低电阻。
负载是电路中消耗电能或执行特定操作的元件，例如灯泡、电机或电子设备。
3.电路连接方式电路的连接方式主要分为串联和并联两种。
串联连接是将元件依次连接在一起，电流依次通过每个元件，电压在元件上累加；并联连接是将元件同时连接在一起，电流在每个元件上相同，电压在每个元件上相等。
4.电路定律电路定律是描述电路中电流和电压关系的基本原理。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任何一个节点处，电流的进入量等于电流的离开量；基尔霍夫电压定律指出，在任何一个回路中，电压的和等于零。
5.电路分析方法电路分析是通过应用电路定律来计算电路中电流和电压的方法。
常用的电路分析方法包括基尔霍夫定律法、节点电压法和戴维南定理等。
基尔霍夫定律法是通过应用基尔霍夫电流定律和基尔霍夫电压定律来建立和解决方程组，从而求解电路中的电流和电压。
节点电压法是通过分析电路中每个节点处的电压来计算电流和电压。
戴维南定理是将电路转换为等效电路，简化电路分析。
6.电路中的功率和能量功率是描述电路中电能转化速率的量度，单位是瓦特(W)。
功率等于电流乘以电压，即P=I*V。
能量是电路中储存的电能，单位是焦耳(J)。
能量等于功率乘以时间，即E=P*t。
7.直流电路和交流电路直流电路是电流方向始终保持不变的电路，例如电池供电的电路。
交流电路是电流周期性地反向流动的电路，例如电网供电的电路。
直流电路分析相对简单，而交流电路复杂一些，需要考虑频率和相位等因素。
电路基础知识点大全

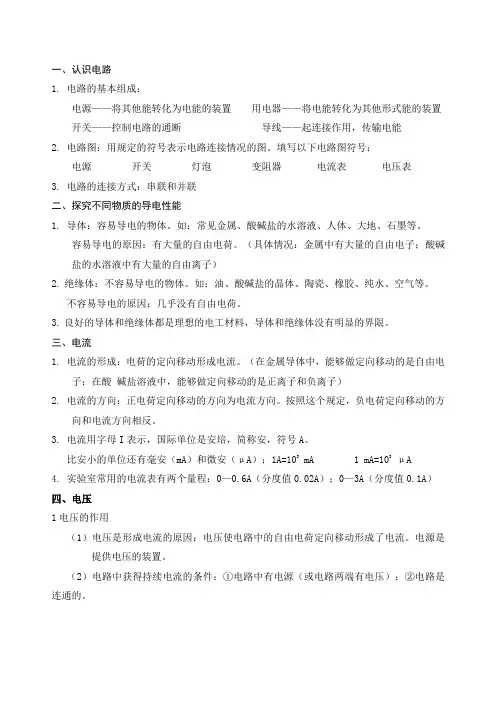

一、认识电路1. 电路的基本组成：电源——将其他能转化为电能的装置用电器——将电能转化为其他形式能的装置开关——控制电路的通断导线——起连接作用，传输电能2. 电路图：用规定的符号表示电路连接情况的图。
填写以下电路图符号：电源开关灯泡变阻器电流表电压表3. 电路的连接方式：串联和并联二、探究不同物质的导电性能1. 导体：容易导电的物体。
如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。
容易导电的原因：有大量的自由电荷。
（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子）2.绝缘体：不容易导电的物体。
如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。
不容易导电的原因：几乎没有自由电荷。
3.良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。
三、电流1. 电流的形成：电荷的定向移动形成电流。
（在金属导体中，能够做定向移动的是自由电子；在酸碱盐溶液中，能够做定向移动的是正离子和负离子）2. 电流的方向：正电荷定向移动的方向为电流方向。
按照这个规定，负电荷定向移动的方向和电流方向相反。
3. 电流用字母I表示，国际单位是安培，简称安，符号A。
比安小的单位还有毫安（mA）和微安（μA）：1A=103 mA 1 mA=103μA4. 实验室常用的电流表有两个量程：0—0.6A（分度值0.02A）；0—3A（分度值0.1A）四、电压1电压的作用（1）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
（3）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”2 电压的单位（1）国际单位：V 常用单位：kV 、mV 、μV换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV（2）记住一些电压值：一节干电池1．5V 一节蓄电池2V家庭电压220V 安全电压不高于36V3 电压测量：（1）仪器：电压表，符号：（2）读数时，看清接线柱上标的量程，每大格、每小格电压值（3）使用规则：两要、一不①电压表要并联在电路中。
电路知识点总结8篇
电路知识点总结8篇第1篇示例：电路知识点总结电路是指由电子元件（如电阻、电容、电感等）连接而成的一种具有特定功能的电子装置。
在现代科技领域中，电路扮演着至关重要的角色，无论是通信设备、计算机、家用电器还是工业生产设备，都离不开电路的应用。
掌握电路知识对于我们理解现代科技发展趋势、提高工程技能都至关重要。
下面将对电路知识点进行总结，帮助大家更好地理解电路的基本原理和应用。
一、电路基本概念1. 电路的定义：电路是由电子元件通过导线相互连接而成的电气系统，用于实现电流、电压等电学量的控制和变换。
2. 电路的分类：电路按功能可分为模拟电路和数字电路；按连接方式可分为串联电路和并联电路；按组成元件可分为被动电路和主动电路等。
3. 电路的符号：在电路图中，电子元件用具体的图形符号表示，如电阻用Ω表示，电容用F表示，电感用H表示等。
二、电路的基本元件1. 电阻：电路中的电子元件，用于限制电流的流动，单位是欧姆（Ω）。
4. 电源：电路中的电子元件，提供电流和电压，是电路正常运行的必要条件。
5. 开关：电路中的电子元件，用于实现电路的开关控制。
6. 源波纹：电路中由于电源频率或者负载不稳定引起的波动电压或电流。
7. 电路板：电子元件连接的载体，通常是一块绝缘基板，也称为PCB。
1. 欧姆定律：描述电阻、电流、电压之间的关系，即电流等于电压与电阻的比值。
2. 基尔霍夫定律：描述电路中各个节点的电流平衡关系，即电路中的节点电流代数和为零。
4. 电流分流定律：描述电路中分流电路的原理，即电流与电阻成反比。
5. 超前相位：电压超过电流的现象，通常出现在电容、电感等元件中。
四、电路的搭建与调试1. 搭建电路：根据电路图纸和电子元件的连接符号，按照一定的连接方式将电子元件连接到电路板上。
2. 调试电路：通过万用表、示波器等仪器检测电路中的电流、电压等参数，找到问题并解决。
3. 仿真电路：利用电路仿真软件模拟电路的工作状态，帮助分析电路的性能和稳定性。
电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。
大一电工技基础知识点

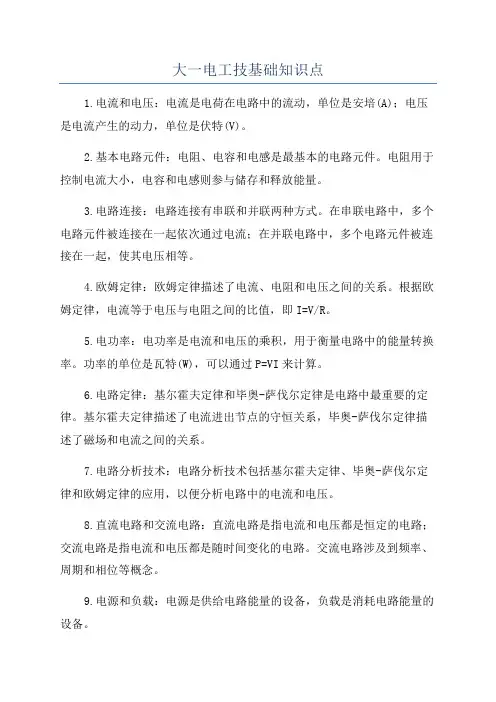

大一电工技基础知识点1.电流和电压：电流是电荷在电路中的流动，单位是安培(A)；电压是电流产生的动力，单位是伏特(V)。
2.基本电路元件：电阻、电容和电感是最基本的电路元件。
电阻用于控制电流大小，电容和电感则参与储存和释放能量。
3.电路连接：电路连接有串联和并联两种方式。
在串联电路中，多个电路元件被连接在一起依次通过电流；在并联电路中，多个电路元件被连接在一起，使其电压相等。
4.欧姆定律：欧姆定律描述了电流、电阻和电压之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R。
5.电功率：电功率是电流和电压的乘积，用于衡量电路中的能量转换率。
功率的单位是瓦特(W)，可以通过P=VI来计算。
6.电路定律：基尔霍夫定律和毕奥-萨伐尔定律是电路中最重要的定律。
基尔霍夫定律描述了电流进出节点的守恒关系，毕奥-萨伐尔定律描述了磁场和电流之间的关系。
7.电路分析技术：电路分析技术包括基尔霍夫定律、毕奥-萨伐尔定律和欧姆定律的应用，以便分析电路中的电流和电压。
8.直流电路和交流电路：直流电路是指电流和电压都是恒定的电路；交流电路是指电流和电压都是随时间变化的电路。
交流电路涉及到频率、周期和相位等概念。
9.电源和负载：电源是供给电路能量的设备，负载是消耗电路能量的设备。
10.电路保护：电路保护包括过载保护和短路保护。
过载保护是为了防止电路中电流超过额定值；短路保护是为了防止电路中的电流突然增加。
11.电线材料：电线材料用于制造电线和电缆。
常见的电线材料有铜、铝和铜包铝等。
12.电路图：电路图用于图示电路中的元件和连接方式。
常见的电路图符号包括电源符号、电阻符号、电容符号和电感符号等。
电路知识点总结8篇
电路知识点总结8篇篇1一、电路的基本概念电路是由相互连接的电子元件组成的电流通路。
它包括电源、负载、导线、开关和保护装置等。
电路的主要功能是输送、控制和转换电能。
二、电路的基本原理1. 欧姆定律：在常温下，导体的电阻R与电压U成正比，与电流I成反比。
即R=U/I。
2. 基尔霍夫定律：在电路中，任何节点的电流代数和等于零，任何回路的电压代数和等于零。
这是分析电路的基本工具。
3. 麦克斯韦电磁场理论：变化的电场会产生磁场，变化的磁场会产生电场，从而形成电磁波。
这是无线通信和电磁兼容性研究的基础。
三、电路的分析方法1. 节点分析法：通过分析电路中各节点的电压和电流，以及它们之间的联系，来确定整个电路的工作状态。
2. 网孔分析法：将电路分解为若干个网孔，然后分别分析每个网孔内的电流和电压，从而确定整个电路的工作状态。
3. 叠加定理：在电路中，任一电压或电流都可以看作是各个电源单独作用时在该点产生的电压或电流的代数和。
这是分析和计算复杂电路的有效工具。
四、电路的应用领域1. 电力系统：电力系统是将电能转换为其他形式的能量或将电能从其他形式的能量转换过来的装置。
它包括发电厂、变电站、输配电线路和用户等部分。
电力系统的主要任务是安全、可靠、经济地输送和分配电能。
2. 通信网络：通信网络是由各种通信设备组成的，用于传输语音、数据和图像等信息的网络系统。
它包括电话网、互联网、电视广播网和移动通信网等。
通信网络的主要任务是提供高质量的通信服务，满足人们的需求。
3. 控制系统：控制系统是一种能够自动检测和调节过程参数，实现工艺过程自动化的系统。
它包括传感器、执行器、控制器和计算机等部分。
控制系统的主要任务是提高过程的稳定性和效率，降低能源消耗和原材料消耗，提高产品质量和降低生产成本。
五、电路的发展趋势1. 智能化：随着物联网和人工智能技术的发展，电路系统正在向智能化方向发展。
智能电路可以实时监测和控制电路的工作状态，实现自动化控制和优化管理。
电学基础必会知识点总结
电学基础必会知识点总结一、电路理论1. 电路基本概念电路是由电流源、电阻、电感和电容等元件组成的。
其中，电流源是提供电路中电流的源泉，电阻是阻碍电流通过的元件，电感是存储电能的元件，电容是存储电荷的元件。
电路中的元件通过导线互相连接构成电路的拓扑结构。
2. 电压、电流、电阻和功率电压是电路中的电势差，是指单位电荷在电路中的两点之间所具有的电势能。
电流是电荷在电路中的流动，是单位时间内通过电路横截面的电荷量。
电阻是电路中阻碍电流通过的元件，是电压和电流的比值。
功率是描述电路中能量转换效率的物理量，是电压和电流的乘积。
3. Ohm定律Ohm定律是描述电路中电压、电流和电阻之间关系的基本定律。
它可以表示为V=IR，其中V表示电压，I表示电流，R表示电阻。
根据Ohm定律，电压和电流成正比，电压和电阻成正比，电流和电阻成反比。
4. 串联电路和并联电路在电路中，电阻、电感和电容等元件可以通过串联和并联的方式组成不同的电路结构。
串联电路是指多个元件依次连接在一起，电流只有一条路径可走；并联电路是指多个元件同时连接在一起，电流可以选择不同的路径流动。
在串联电路中，电阻和电压分别求和；在并联电路中，电阻和电流分别求和。
5. 电路的戴维南定理和诺顿定理戴维南定理和诺顿定理是描述线性电路等效变换的定理。
根据这两个定理，任意一个线性电路都可以用一个等效的电压源和电阻网络或电流源和电阻网络来代替。
这两个定理在电路分析中有着重要的应用。
6. 交流电路和直流电路交流电路和直流电路是电路中两种不同的电压类型。
交流电路中，电压随时间呈正弦变化；直流电路中，电压是恒定不变的。
交流电路和直流电路在电路分析中有着不同的特点和分析方法。
7. 电路的平衡和不平衡在电路分析中，平衡和不平衡是两种重要的电路状态。
对于线性电路，在平衡状态下，电路中的各个元件的参数不随时间变化；在不平衡状态下，电路中的各个元件的参数随时间变化。
平衡和不平衡是电路分析中需要重点关注的问题。
电路基础知识点总结
电路基础知识点总结一、电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。
二、基尔霍夫定律：1．几个概念：支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律：（a）定义：任一时刻，流入一个结点的电流的代数和为零。
或者说：流入的电流等于流出的电流。
（b）表达式：i进总和=0 或： i进=i出（c）可以推广到一个闭合面。
三、基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。
（2）规定参考点的电位为零。
称为接地。
（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。
（5）注意电源的简化画法。
四、理想电压源与理想电流源1．理想电压源（a）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
（b）理想电压源不允许短路。
2．理想电流源（a）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
（b）理想电流源不允许开路。
3．理想电压源与理想电流源的串并联（a）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
电路基础总结知识点
电路基础总结知识点电路基础知识是电子工程、电气工程等相关专业学生必须掌握的基础内容。
本文将从电路的基本概念、基本元件、基本定律、基本原理及常见电路类型等方面进行总结。
一、电路的基本概念1. 电路的定义：电路是指电器件按照一定的连接方式，形成能够传输电流的结构。
2. 电路的分类：根据电流的传输方式，电路可分为直流电路和交流电路；根据连接方式，电路可分为串联电路、并联电路和混合电路。
3. 电路的基本参数：电路的基本参数包括电压、电流、电阻、功率等。
4. 电路的基本元件：电路中的基本元件包括电源、电阻、电容和电感等。
二、电路的基本元件1. 电源：电路中提供电流的设备称为电源，通常分为直流电源和交流电源。
2. 电阻：电阻是电路中最基本的元件之一，用来限制电流的大小。
3. 电容：电容是能够储存电荷的元件，具有储存电荷的能力。
4. 电感：电感是具有储存能量的元件，其作用是通过互感作用储存电磁场能量。
三、电路的基本定律1. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律，用来描述电路中电压和电流的分布规律。
2. 欧姆定律：欧姆定律是电路理论中最基本的定律，描述了电压、电流和电阻之间的关系。
3. 马克斯韦尔方程组：马克斯韦尔方程组是描述电磁场的动力学规律的方程组，可用来描述电磁场中电荷和电流的分布情况。
四、电路的基本原理1. 超定原理：超定原理是指当电路中的支路电阻大于等于零时，支路电流等于零；当支路电压等于零或支路无电压源时，支路电压等于零。
2. 叠加原理：叠加原理是指一个线性电路中多个电压或电流的叠加效应等于每个电压或电流分别作用时的效应之和。
3. 置换原理：置换原理是指在电路中可以用一个等值的电路代替另一个电路而不改变电路的原有特性。
五、常见电路类型1. 直流电路：直流电路是指电流方向保持不变或变动很小的电路，主要包括串联电路和并联电路。
2. 交流电路：交流电路是指电流方向不断变化的电路，主要包括谐振电路、滤波电路和功率电路等。
电路基础知识点总结
电路基础知识点总结电路是电子领域中最基本的概念之一，它是由电气元件构成的导电路径。
在现代社会中，电路广泛应用于电子设备、通信系统、计算机、汽车和家庭设备等方方面面。
因此，掌握电路基础知识是每位电子工程师和爱好者的必备技能。
本文将总结电路基础知识，涵盖电路的基本概念、主要元件、电路分析方法及常见电路类型等内容。
一、电路的基本概念1. 电路电路是由电气元件构成的导电路径，它可以提供电流的通路。
电路可以分为直流电路和交流电路两种类型。
2. 电流电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A），通常用I表示。
电流的方向由正电荷流向负电荷的方向确定。
3. 电压电压是电荷之间的电势差，也称电位差。
它是电场对单位正电荷做的功，单位为伏特（V），通常用U表示。
在电路中，电压可以推动电荷在导体中流动。
4. 电阻电阻是导体对电流流动的阻碍，单位为欧姆（Ω），通常用R表示。
电阻决定了电路中电流的大小。
5. 电功率电功率是单位时间内电路中所消耗的能量，单位为瓦特（W），通常用P表示。
电功率可以表示为电压和电流的乘积，即P=U*I。
6. 串联电路和并联电路在电路中，电阻、电容和电感等元件可以串联连接或并联连接。
串联电路是指这些元件连接在一个导线上，而并联电路是指这些元件连接在不同的导线上。
二、电路主要元件1. 电阻电阻是电路中最常见的元件之一，它可以限制电流的大小，将电能转化为热能。
常见的电阻有固定电阻和可变电阻两种类型。
2. 电容电容是一种存储电荷的元件，它可以储存电场能量。
电容由两个导体板和介质组成，通常用C表示，单位是法拉（F）。
3. 电感电感是一种储存磁场能量的元件，它可以产生感应电动势。
电感由导体线圈和铁芯组成，通常用L表示，单位是亨利（H）。
4. 电源电源是提供电动势的装置，它可以使电荷产生位移并形成电压。
常见的电源有直流电源和交流电源两种类型。
5. 二极管二极管是一种半导体元件，它只允许电流在一个方向通过。
电路知识点总结pdf
电路知识点总结pdf第一章电路基础知识1.1 电路的定义电路是指由电源、导线、电器元件（例如电阻、电容、电感等）等组成的通电路径。
在电路中，电流经过电器元件后可以被改变，不同的电路结构和元件组合可以实现不同的电学功能。
1.2 电路的基本元件电路中的基本元件包括电源、导线、电阻、电容和电感等。
电源用于提供电流，导线用于连接各个元件，电阻用于限制电流，电容用于存储电荷，电感用于储存电能。
1.3 电路的基本定律欧姆定律、基尔霍夫定律和法拉第定律是电路中的三大基本定律。
欧姆定律描述了电压、电流和电阻之间的关系，基尔霍夫定律描述了电路中的电流和电压的分布规律，法拉第定律描述了电感和电流之间的关系。
1.4 电路的分类根据电路中的元件和连接方式，电路可以分为直流电路和交流电路，串联电路和并联电路等不同类型。
第二章电阻电路2.1 电阻的基本性质电阻是电路中用于限制电流的元件，具有一定的电阻值。
电阻的电阻值与电阻本身的材料、长度和截面积等有关。
2.2 串联电阻和并联电阻串联电阻指多个电阻按照一定方向依次连接在一起，相同电流依次通过各个电阻，串联电阻的总电阻等于各个电阻的电阻之和。
并联电阻指多个电阻同时连接在一点上，电流依次分流通过各个电阻，并联电阻的总电阻等于各个电阻电阻值的倒数之和的倒数。
2.3 电阻的功率和能量利用电阻的电压和电流可以计算出电阻消耗的功率，电阻会将电能转换成热能，电阻的功率和电能的关系可以用来计算电阻的热效应。
2.4 电桥电桥是一种利用电阻比值测量未知电阻值的方法，常见的电桥有维恩桥和韦斯通桥等。
第三章电容电路3.1 电容的基本性质电容是电路中用于存储电荷和电能的元件，具有一定的电容值。
电容的电容值与电容本身的材料、形状和尺寸等有关。
3.2 并联电容和串联电容并联电容指多个电容同时连接在一点上，电荷依次分流通过各个电容，而串联电容指多个电容按照一定方向依次连接在一起，相同电压依次加在各个电容上。
电路电子技术知识点总结
电路电子技术知识点总结一、电路基础知识1. 电压、电流、电阻在电路中，电压是指电荷在电路中流动的能量。
单位是伏特（V）。
电流是指电荷在一个时间单位内通过导体的量，单位是安培（A）。
电阻是指导体对电流的阻碍程度，单位是欧姆（Ω）。
2. 串联电路和并联电路在电路中，串联电路是指多个电阻、电容或其他元件依次连接在一起。
而并联电路是指多个电阻、电容或其他元件同时连接在一起。
串联电路的总电阻等于各个电阻的和，而并联电路的总电阻等于各个电阻的倒数之和的倒数。
3. 电路图电路图是用符号和线条表示电路中的元件和连接方式的图示。
常见的电路图中的元件包括电源、电阻、电容、电感、二极管、晶体管等。
通过电路图可以清楚地了解电路的连接方式和元件的作用。
二、电路分析技术1. 基尔霍夫定律基尔霍夫定律是电路分析中常用的定律，分为基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任意一个节点处，流入节点的电流等于流出节点的电流之和。
基尔霍夫电压定律指出，在闭合回路中，电压源的电压之和等于电阻元件的电压之和。
2. 电路等效变换在电路分析中，常常需要将一些复杂的电路转化为等效的简单电路，以便于分析和计算。
常见的电路等效变换包括串联电阻和并联电阻的等效电阻，以及电压源和电流源的等效替换。
3. 交流电路分析交流电路分析是电路分析中的重要内容。
在交流电路中，电压和电流是随时间变化的，因此需要用复数形式表示电压和电流。
通过复数形式可以更方便地进行电路分析和计算。
4. 信号处理电路分析信号处理电路分析是电路领域的一个重要分支。
信号处理电路主要用于信号的增强、滤波、调制和解调等处理。
信号处理电路分析需要掌握信号处理器件的特性和应用，以及相关的分析方法和技术。
三、电子元件和器件1. 二极管二极管是电子器件中最基本的元件之一。
它有正向导通和反向截止两种状态。
二极管可以用作整流器、开关、放大器、稳压器等多种用途。
2. 晶体管晶体管是电子器件中的重要元件，主要用于放大、开关和振荡等功能。
电路基础必学知识点
电路基础必学知识点1. 电荷和电流：电荷是电子或正电子的一种属性，它决定了物质能够产生电流。
电流是电荷移动的流动方向，在电路中，通常使用电子流方向进行描述。
2. 电压和电势：电压是电场力对单位电荷所做的功，也可以理解为电流流动的驱动力。
电势是用来描述某一点相对于基准点的电势能的大小。
3. 电阻和电阻率：电阻是电流通过物质时所遇到的阻碍，它是电压和电流的比值。
电阻率是物质本身对电流的阻碍程度，是电阻和物质横截面积、长度的比值。
4. 欧姆定律：欧姆定律描述了电流、电压和电阻之间的关系，它表示为U=IR，其中U是电压，I是电流，R是电阻。
该定律表明，在恒定温度下，电流与电压成正比，与电阻成反比。
5. 串联和并联电路：串联电路是指电子依次通过多个元件，电流在各个元件间是相等的。
并联电路是指电流分为多个分支，通过各个分支的电流相加等于总电流。
6. 电功率和能量：电功率是电流和电压的乘积，表示单位时间内消耗的能量。
能量是电功率和时间的乘积，表示电流通过元件所消耗的总能量。
7. 简单电路元件：电阻、电容和电感是电路中常见的基本元件。
电阻用于控制电流的大小，电容储存电荷，电感储存磁能。
8. 电路分析方法：基尔霍夫定律和欧姆定律是电路分析中常用的方法。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于解决电流和电压在电路中的分布和关系。
9. 交流电路：交流电路是指电压和电流随时间呈周期性变化的电路。
交流电路中，出现了频率的概念，需要考虑电阻、电容和电感元件对交流电的响应。
10. 电路保护和安全：电路中需要采取保护措施，如使用保险丝、过载保护器等，以防止电路短路、过流等情况导致事故发生。
此外，操作电路时要注意安全，避免触电等危险。
九年级物理电路知识点
九年级物理电路知识点一、电路基础1. 电路定义：电路是由电源、导线和电器设备组成的闭合路径，用于实现电能的传输和转换。
2. 电路组成：- 电源：提供电能的装置，如电池、发电机等。
- 导线：连接电源和电器，传输电能的介质，通常由金属制成。
- 电器：消耗电能并将其转换为其他形式能量的设备，如灯泡、电动机等。
3. 电路图：用标准化的符号表示电路中各个组件及其连接方式的图形。
二、电流与电压1. 电流（I）：- 定义：电荷在导体中流动的现象。
- 单位：安培（A）。
- 方向：正电荷移动的方向为电流方向。
2. 电压（V）：- 定义：电势差，表示单位电荷在两点间的能量差。
- 单位：伏特（V）。
- 作用：驱动电荷在电路中流动，形成电流。
3. 欧姆定律：- 公式：V = I * R- 解释：电压（V）等于电流（I）与电阻（R）的乘积。
三、电阻与导体1. 电阻（R）：- 定义：阻碍电流流动的程度。
- 单位：欧姆（Ω）。
- 影响因素：材料、长度、横截面积、温度。
2. 导体：- 定义：容易导电的物体，如金属。
- 特性：低电阻，高导电性。
四、串联与并联电路1. 串联电路：- 特点：电路元件首尾相连，形成单一路径。
- 电流：各处电流相同。
- 电压：各元件电压之和等于总电压。
2. 并联电路：- 特点：电路元件并列连接，形成多个路径。
- 电流：总电流等于各支路电流之和。
- 电压：各支路电压相等。
五、电路的功率与能量1. 功率（P）：- 定义：单位时间内完成工作的速率。
- 单位：瓦特（W）。
- 公式：P = V * I。
2. 能量（E）：- 定义：完成工作所需的电能。
- 单位：焦耳（J）。
- 公式：E = P * t，其中t为时间。
六、电磁感应1. 法拉第电磁感应定律：- 原理：变化的磁场会在导体周围产生电动势。
- 应用：发电机、变压器。
2. 电磁铁：- 原理：电流通过线圈产生磁场。
- 应用：电动机、电磁阀。
七、交流电与直流电1. 直流电（DC）：- 特点：电流方向和强度不随时间变化。
电路基础知识点整理
电路基础知识点整理1. 电路的定义和分类电路是由电子元件和导线组成的路径，用于电流的流动。
根据电路中电流的流动方式，可以将电路分为串联电路、并联电路和混合电路。
- 串联电路：电流只有一条路径可以流动，元件依次连接。
- 并联电路：电流可以分成多个路径流动，元件平行连接。
- 混合电路：串联和并联电路的组合。
2. 电压、电流和电阻- 电压（V）：电路中的电压是指电荷在电路中的能量差异，单位为伏特（V）。
- 电流（I）：电路中的电流是指电荷在单位时间内通过某点的数量，单位为安培（A）。
- 电阻（R）：电路中的电阻是指阻碍电流流动的程度，单位为欧姆（Ω）。
根据欧姆定律，电压、电流和电阻之间存在以下关系：$$V = I \cdot R$$3. 电路元件常见的电路元件包括：- 电阻器：用于限制电流流动的元件。
- 电：用于储存电荷的元件。
- 电感器：用于储存电磁能量的元件。
- 二极管：用于控制电流流动方向的元件。
4. 电路分析方法电路分析是通过计算和定量分析电路中元件的电压、电流和功率等参数。
常用的电路分析方法包括：- 基尔霍夫定律（KVL）：根据能量守恒定律，对电路中的回路进行电压分析。
- 基尔霍夫电流定律（KCL）：根据电荷守恒定律，对电路中的节点进行电流分析。
- 罗尔定理（Thevenin和Norton）：将复杂电路简化为等效电路，便于分析。
5. 电路中常见问题在电路分析过程中，常见的问题包括以下几点：- 电路中的短路和开路问题；- 电阻、电容和电感的串联和并联问题；- 电源的连接方式和配电问题。
了解这些基础知识点可以帮助我们更好地理解和分析电路，为电路设计和故障排除提供指导。
了解电路相关知识点总结
了解电路相关知识点总结一、电路基础知识1、电路的概念：电路是由电子元件通过导线连接而成的一种导电路径。
电子元件可以是电阻、电容、电感、二极管、晶体管、集成电路等。
2、电路的分类：根据电路中电子元件的连接方式和性质，电路可以分为串联电路、并联电路和混合电路。
3、电路的符号：电路的符号是用以表示电子元件在电路图上的标记，便于理解和分析电路的工作原理和结构。
4、电流、电压和电阻：电流是电荷通过单位时间内通过导体导电的情况，单位为安培(A)；电压是电子在电路中的电压差，单位为伏特(V)；电阻是导体对电流的阻碍程度，单位为欧姆(Ω)。
5、基本电路定律：包括基尔霍夫电流定律和基尔霍夫电压定律，用于描述电流和电压在电路中的分布规律。
二、电路分析方法1、欧姆定律：欧姆定律是描述电阻与电流和电压之间的关系，即电流等于电压除以电阻，I=U/R。
2、串联电路和并联电路的分析方法：对于串联电路和并联电路，需要根据电路中元件的连接方式来采用不同的分析方法，例如串联电路中电阻的等效法则和电压分配定律，以及并联电路中电阻的等效法则和电流分配定律。
3、戴维南定理和诺顿定理：戴维南定理和诺顿定理是对于电路中的电流和电压进行等效处理的方法，可以简化复杂电路的分析。
4、稳态分析和暂态分析：对于电路中的稳态和暂态情况，需要采用不同的分析方法，以确保电路的正常工作和稳定性。
5、传输线理论：传输线理论是用于分析、设计和优化电路中传输线的理论和方法，对于高频电路和高速电路是非常重要的。
三、常用电子元件1、电阻：电阻是电路中常见的一种电子元件，用于限制电流大小、分压和保护其他电子元件，具有不同的电阻值和功率。
2、电容：电容是一种能够存储电荷并产生电场的电子元件，用于存储能量、隔直通过交和对高频信号进行滤波等。
3、电感：电感是一种产生感应电动势并产生磁场的电子元件，用于保护电子元件、隔交通过直和对低频信号进行滤波等。
4、二极管：二极管是一种具有单向导电性质的电子元件，用于整流、稳压、开关和检波等。
电路电工知识点总结
电路电工知识点总结一、电路基础知识1. 电路的概念电路是由导体、电源、开关和负载组成的电气装置。
导体传输电流，电源提供电能，开关控制电路的通断，负载消耗电能。
2. 电流、电压、电阻电流是电荷流动的速度，单位是安培(A)；电压是电荷的电势差，单位是伏特(V)；电阻是阻碍电流流动的物质特性，单位是欧姆(Ω)。
3. 串联电路和并联电路串联电路是指电路中的元件依次连接在同一电路中，电流只有一条路径流动；并联电路是指电路中的元件平行连接,电流有多条路径流动。
4. 交流电路和直流电路直流电路电流方向不变，交流电路电流方向会变化。
交流电路主要由发电机产生的交流电源和变压器、开关、保护器等元器件。
5. 电路分析的基本方法电路分析的基本方法包括基尔霍夫定律、欧姆定律、戴维南定理等。
基尔霍夫定律是电流定律和电压定律，是电路分析的基础。
二、电路元件1. 电阻电阻是用来限制电流流动的元件，常用的电阻元件有固定电阻、可变电阻、热敏电阻、压敏电阻等。
2. 电容电容是用来储存电荷的元件，电容越大，电荷储存的能力越大，常用的电容元件有电解电容、陶瓷电容等。
3. 电感电感是用来储存磁能的元件，电感越大，储存磁能的能力越大，常用的电感元件有铁氧体电感、空心线圈电感等。
4. 二极管二极管是一种具有单向导电特性的元件，常用的二极管有正向导通二极管和反向截止二极管。
5. 晶体管晶体管是一种具有放大、开关、振荡等功能的元件，常用的晶体管有PNP型、NPN型晶体管。
6. 集成电路集成电路是将多个电子元件集成到一块芯片上的元件，常用的集成电路有逻辑电路、存储电路、模拟电路等。
三、电工知识1. 电动机电动机是一种将电能转换为机械能的设备，常见的电动机包括直流电动机、异步电动机、同步电动机等。
2. 变压器变压器是用来变换电压的设备，常见的变压器包括升压变压器、降压变压器、隔离变压器等。
3. 发电机发电机是一种将机械能转换为电能的设备，常见的发电机包括直流发电机、交流发电机等。
基础电路入门知识点总结
基础电路入门知识点总结电路是电子学的基础，它是电子元件、器件或电气设备按一定方式连接而成的，用于实现电子元件、器件、电气设备之间能量、信号、信息传输、逻辑运算和控制的一种组织结构。
掌握基础电路知识对于学习和应用电子技术至关重要。
下面将对基础电路的一些重要知识点进行总结。
一、电路基本概念1. 电路的基本概念电路是由电容、电阻、电感等基本元件按一定的方式连接而成的。
电路可以分为直流电路和交流电路。
直流电路是电压和电流都不随时间变化的电路，而交流电路是电压和电流都随时间变化的电路。
2. 电路的基本特性电路的基本特性包括电学量、电路参量和电路参数。
电学量是指电流、电压、电阻等，它们是描述电路状态的基本物理量。
电路参量是指描述电路中元件和连接的量，如电阻、电压、电流等。
而电路参数是指用数值来描述电路中元件的性能、规格和特性。
3. 电路的基本定律基本电路定律包括欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律。
欧姆定律描述了电流与电压、电阻之间的关系，基尔霍夫定律描述了电路中节点电流与支路电流之间的关系和节点电压与支路电压之间的关系。
二、电路中的基本元件1. 电阻电阻是电路中最基本的元件之一，它的特性是阻碍电流通过的程度。
电阻的单位是欧姆，常用符号是Ω。
电阻有固定电阻和可变电阻两种，可变电阻可以根据需要调整电阻值。
2. 电容电容是存储电荷的元件，它的特性是储存电荷的能力。
电容的单位是法拉，常用符号是F。
电容有固定电容和可变电容两种，可变电容可以根据需要调整电容值。
3. 电感电感是电路中的一种能量存储元件，它的特性是储存磁能的能力。
电感的单位是亨利，常用符号是H。
电感有固定电感和可变电感两种，可变电感可以根据需要调整电感值。
4. 二极管二极管是一种半导体元件，它具有单向导电性。
二极管具有正向电压低、反向电阻大的特性，常用于整流、开关等电路中。
5. 晶体管晶体管是半导体元件中的一种，它具有放大信号、控制电流的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路、电压、电流
1.在图4所示的电路中，
闭合开关S ，能用电压表测量L 1两端电压的正确电路是
2.如图9，L 是灯泡，且两
灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是
A.a 为电流表，b 为电压表，c 为电流表
B.a 为电压表，b 为电压表，c 为电流表
C.a 为电流表，b 为电流表，c 为电压表
D.a 为电流表，b 为电流表，c 为电流表 3.观察图所示四个电路图，并请填空完成回答：
在图A 所示的电路中，电流表测
的是 的电流；
在图B 中电流表测的是 的电流；在图C 中的电路出现的错误是 ；在图D 中出现的错误是 。
4.在图14-16所示的几种电路中，电流表只测L 2电流的是（ ）
5.在用电流表测通过电灯的电流时，如图14-25所示，电流表接线柱的选择方
法中正确的是（ ）。
A ．b 接“3”，a 接“-” B ．b 接“-”，a 接“3” C ．b 接“-”，a 先试触“0.6”
D ．b 接“-”，a 先试触“3”
6.在图14-27中，能测出灯L 1两端电压的正确电路图是( )
7.如图14-28所示的电路中，当开关S 合上时， 图4
图9
图14-16
图14-25
图14-27
电压表测的是( )
A ．灯L 2两端电压
B ．电源的电压
C ．灯L l 两端的电压
D ．灯L 2和电源两端的电压
8. 有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6.5V ，则该同学实际测的电压值是 ( )
A ．5V
B ．2．5V C. 1．3V D ．11．5V
9.将电流表先后串联在图14-30中的a 、b 、c 三处，则表在何处读数最大?( )
A ．a 处
B ．b 处
C ．c 处
D ．无法确定
10.如图14-31所示的电路，电源电压为6V ，电压表V l 的示数为U l =1.5V ，则电压表V 2的示数U 2= 。
11.如图14-32所示的电路，电压表V l 的示数为 4.5V ，则电压表V 2的示数是 ，电源电压是 。
12.图14-34所示的电路中，闭合开关后电压表示数跟开关断开时的示数相比，将( )。
A ．不变 B ．增大 C ．减小 D ．无法确定
13．如图14-35所示的电路中，电压表测量的是( )。
[1.0] A. 电灯两端的电压 B ．电池组两端的电压
C ．电池组和电灯两端的电压之和
D ．电铃两端的电压
14．如图14-36所示的电路，当开关S 闭合时，电流表A 1测 的电流，电流表A 2测 的电流，电流表A 1的示数 电流表A 2的示数(填“大于”、“等于”或“小于”)。
15.如图14-60所示的电路，滑动变阻器的滑片向左移动时，若灯始终发光，则（ ）
A ．灯变亮，电流表示数减小
B ．灯变亮，电流表示数增大
C ．灯变暗，电流表示数增大
D ．灯变暗，电流表示数减小
16．一个滑动变阻器铭牌上标有“50Ω 1.5A ”的字样它的意义是（ ）
A ．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B ．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C ．电阻的最大值是50Ω，允许通过的最小电流是1.5A 图14-30
图14-31 图14-32
图14-36
图14-34
图14-35
图14-37
图14-60
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
17．如图5－7所示各电路图中，属于串联的是
18.有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的
灯，下面电路图中能满中要求的是（）
19.如下图所示电路、电灯、电铃、电动机都并联的是）
20.如上图右图所示，当S1、S2都闭合时L1、L2、L3是联；当S1、S2都断开时L1、L2、L3是联，当S1闭合，S2断开时，L1、L2、L3是.
21.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：
22. 在图2所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是
23.在图6的四个电路图中，开关S闭合后，三个电阻都是并联的是
24.实验时连接了如同5所示的电路，闭合开关S1和S2后，下列分析正确的是
A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电赞不响
25.我国家庭电路的电压为_____V，家用电器都________（选填“并联”或“串联”）在电路中下列电路正确的是
26.如图所示的电路，下列分析正确的是（）
A．若S1、S2、S3都闭合时，则L1、L2并联
B．若S1、S2、S3都闭合时，则L1、L2串联
C．S3断开、S1、S2闭合，L1、L2并联
D．S1闭合、S2、S3断开，L1、L2串联
27.、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是
（）
画电路图
1. 如图四个电路图中，与下面实物图对应的是（）
A B C D
L1L2
V
＋－
－
L1L2
A
＋L1L2
L2L1
L2
L1
L2
L1
L2
L1L2
L1
A D
C
B
L2
L1S1
S3
S2
2．根据下图甲所示的电路图连接实物图，根据下图乙所示的实物图在方框内画出其电路图。
3.以下电路图与右边的实物图一致的是（）
4.
在方框中画出灯泡
L
1
和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物图．
5.下列四个电路图中与右边实物图相对应的是
A. B C D
6.在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
7．在虚框内画出图13所示实物电路的电路图
8. 根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
9. 根据实物图，在下边方框中画出相应的电路图
（1）（2）（3）
10根据电路图连接实物图
（1）
（2）
11.请按下图所示的电路连接情况，在方框内画出对应的电路图
12、请根据右图的实物图，在左侧边框内画出相应的电路图
13、根据实物图，画出相应的电路图．
14、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)
15.按图所示的电路图，连接出它的实物图．
第13题
16.下图是小港在做“探究串、并联电路中电流的规律”实验时连接的实物图，请指出其中的错误之处．。
