电路知识点总结
电路单元知识点总结
电路单元知识点总结一、电路基础知识1. 电流、电压、电阻的概念及关系2. 串联电路和并联电路的特点及区别3. 电路的基本元件：电源、导线、电阻、电容、电感4. 安全用电知识：绝缘、漏电保护、过载保护等二、电阻电路1. 电阻的基本性质及分类2. 串联电阻、并联电阻的计算方法3. 电阻的等效电路4. 电阻的功率计算三、电容电路1. 电容的基本性质及分类2. 电容的充放电规律3. 电容的串联和并联4. 电容的能量计算四、电感电路1. 电感的基本性质及分类2. 电感的串联和并联3. 电感的能量存储4. 交流电路中的电感五、交流电路1. 交流电的基本概念2. 交流电的参数：频率、周期、有效值3. 交流电的基本电路：电容电路、电感电路、RLC电路4. 交流电的复数分析六、二极管和晶体管1. 二极管的基本特性2. 二极管的工作原理3. 晶体管的基本特性4. 晶体管的工作原理七、运算放大器1. 运算放大器的基本原理2. 运算放大器的输入输出特性3. 运算放大器的基本电路：放大电路、求和电路、积分电路4. 运算放大器的应用八、数字电路1. 逻辑门电路的基本概念2. 逻辑门电路的基本元件与符号3. 逻辑门电路的基本特性4. 组合逻辑电路和时序逻辑电路的基本原理以上是电路单元的基本知识点总结，下面我将详细展开一些典型的知识点进行解释和说明。
首先我们来谈一谈电路基础知识。
在电路中，电流、电压、电阻是最基础且最重要的概念。
电流是电荷的流动，一般用符号“I”表示，单位是安培(A)；电压是电场的作用力，一般用符号“U”表示，单位是伏特(V)；电阻是阻碍电流流动的物理量，一般用符号“R”表示，单位是欧姆(Ω)。
它们之间有一个很重要的关系：欧姆定律。
根据欧姆定律，电压等于电流乘以电阻，即U=IR。
这是电路中最基本的公式之一，也是很多问题的起点。
电路单元中，最常见的电路分类是串联电路和并联电路。
串联电路是指电流只有一条路径，通过各个电阻、电容、电感等元件，而并联电路是指电流有多条路径，并行通过各个元件。
电路各类知识点归纳总结
电路各类知识点归纳总结一、电路基本概念1. 电路的定义电路是由电子元器件（如电阻、电容、电感等）组成的电子网络，通过它们的连接和组合，传递电流和能量。
2. 电路的分类根据电流和电压的性质，电路可以分为直流电路和交流电路。
直流电路是指电流方向和大小保持不变的电路，而交流电路是指电流方向和大小周期性变化的电路。
3. 电路的分析方法电路分析可以用基尔霍夫定律、欧姆定律、网络定理、戴维南-诺顿定理、等效电路等方法。
4. 电路元件电路中常用的元件有电阻、电容、电感、二极管、晶体管、集成电路等。
5. 电路的符号表示电路元件有一定的标准符号，如电阻用Ω表示，电容用F表示，电感用H表示。
6. 电路的参数电路参数包括电压、电流、功率、阻抗、频率等。
二、电路分析和设计1. 电路分析方法电路分析的方法有节点分析法、单元电路法、戴维南-诺顿定理、等效电路法等。
2. 电路设计方法电路设计方法包括工程技术、仿真软件、实验验证等。
3. 电路的传输特性电路的传输特性包括幅频特性、相频特性、频率响应、失真等。
4. 电路的稳定性电路的稳定性包括静态稳定性和动态稳定性，电路的稳定性分析涉及到极点、零点、阶跃响应等。
5. 电路的滤波特性电路的滤波特性包括低通滤波、高通滤波、带通滤波、带阻滤波等。
6. 电路中的噪声和干扰电路中常见的噪声和干扰包括热噪声、浸出噪声、电源噪声、电磁干扰等。
三、常见电路类型和应用1. 放大电路放大电路用来放大电压、电流、功率或能量，常见的放大电路包括放大器、运放、差分放大器、功率放大器等。
2. 激励电路激励电路提供电子设备正常工作所需的激励信号，常见的激励电路包括信号发生器、时钟发生器、振荡器等。
3. 控制电路控制电路用来控制电子设备的开关、调节、保护，常见的控制电路包括计时电路、开关电源、逻辑电路、触发电路等。
4. 滤波电路滤波电路用来去除电路中不需要的信号或噪声，常见的滤波电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
电路各类知识点总结
电路各类知识点总结一、基本电路元件及其特性1. 电阻电阻是电路中常见的元件，用于限制电流的流动。
电阻的单位是欧姆（Ω），常用的符号是R。
通常情况下，电阻的大小可以通过欧姆表来测量。
电阻的大小与材料、尺寸和温度有关，常见的电阻主要有固定电阻和可变电阻两种类型。
2. 电容电容是电路中另一种常见的元件，用于储存电荷。
电容的单位是法拉（F），常用的符号是C。
电容的大小取决于电容器的材料和尺寸，通常可以通过万用表来测量。
电容器的两端之间存在电压，当电压改变时，电容器中的电荷也会改变。
3. 电感电感是电路中储存能量的元件，用于产生感应电动势。
电感的单位是亨利（H），常用的符号是L。
电感的大小取决于线圈的结构和材料，通常可以通过万用表或LCR表来测量。
4. 二极管二极管是一种具有非线性特性的元件，用于将电流限制在一个方向上流动。
二极管通常有正负两个极性，其中正极端称为阳极，负极端称为阴极。
二极管可以分为正向导通和反向截止两种状态。
5. 晶体管晶体管属于半导体器件，是电子器件中最重要和最基本的器件之一，用于信号放大和开关控制。
晶体管通常具有三个电极，分别为发射极、基极和集电极。
晶体管有不同的类型，包括NPN型、PNP型和场效应晶体管等。
6. 集成电路集成电路是将多种电子元件集成在一起的器件，可以实现诸如逻辑运算、信号处理等功能。
集成电路有数字集成电路和模拟集成电路之分，其中数字集成电路主要用于数字信号处理，模拟集成电路主要用于模拟信号处理。
二、电路分析及定律1. 基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出在电路中，任意节点的电流总和等于零。
基尔霍夫电压定律指出在电路中，沿着闭合回路的电压总和等于零。
2. 电阻电路分析电阻电路是电路中最简单的一种类型，一般由电阻元件组成。
对于电阻电路的分析，可以利用欧姆定律和基尔霍夫定律等方法进行计算，求解电路中的电流和电压等参数。
电路重要知识点总结
电路重要知识点总结一、电路的基本概念1. 电路的定义电路是由电子元件（例如电阻、电容、电感等）连接在一起的路径，用来传递电流或控制信号。
电路的目的是实现特定的功能，例如放大信号、滤波、调节电压等。
2. 电路的分类根据电流的传输方式，电路可以分为直流电路和交流电路；根据功能，电路可以分为放大电路、滤波电路、调节电路等。
3. 电路中的基本元件电路中的基本元件包括电阻、电容、电感、电源等。
电阻用来限制电流的流动，电容用来存储电荷，电感用来存储能量，电源提供电流供电。
二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一。
它分为基尔霍夫电压定律和基尔霍夫电流定律。
电压定律指出，在闭合电路中，任意一个闭合回路中的所有电压之和等于0；电流定律指出，任意一个节点处，流入该节点的电流之和等于流出该节点的电流之和。
2. 节点分析法和网孔分析法节点分析法是用来计算电路中各个节点的电压，从而得到电路的电压分布；网孔分析法是用来计算电路中各个网孔的电流，从而得到电路的电流分布。
3. 超级节点和超级网孔在一些复杂的电路中，可以使用超级节点和超级网孔简化分析过程。
超级节点是将一个电压源的两个端点分别作为节点来处理；超级网孔是将被一些元件（例如电阻、电流源）包围的区域作为一个整体来处理。
三、电路中的功率和能量1. 功率的计算电路中的功率可以通过电压和电流来计算，例如P=VI，其中P表示功率，V表示电压，I 表示电流。
2. 能量的传递和储存电路中的能量可以通过电容和电感来储存，例如电容器中的能量可以表示为W=1/2CV^2，其中W表示能量，C表示电容，V表示电压；电感中的能量可以表示为W=1/2LI^2，其中W表示能量，L表示电感，I表示电流。
3. 最大功率传输定理最大功率传输定理指出，当电阻负载和电源内阻相等时，电路中的功率传输效率最高，此时负载吸收的功率最大。
四、基本电路1. 电阻电路电阻电路是由电阻连接在一起的电路。
电路知识点总结8篇

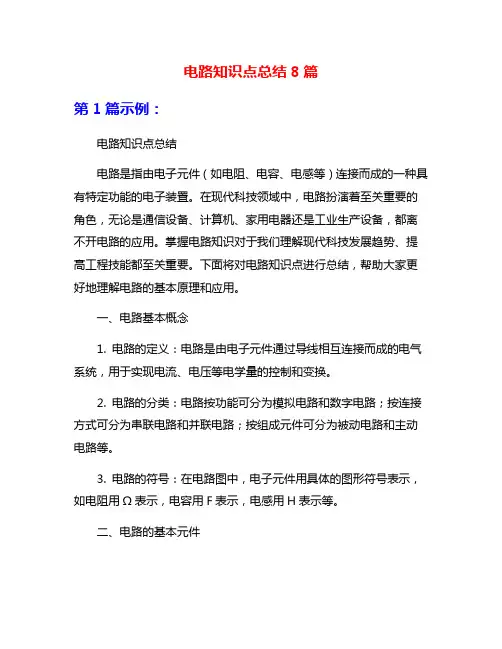

电路知识点总结8篇第1篇示例：电路知识点总结电路是指由电子元件（如电阻、电容、电感等）连接而成的一种具有特定功能的电子装置。
在现代科技领域中，电路扮演着至关重要的角色，无论是通信设备、计算机、家用电器还是工业生产设备，都离不开电路的应用。
掌握电路知识对于我们理解现代科技发展趋势、提高工程技能都至关重要。
下面将对电路知识点进行总结，帮助大家更好地理解电路的基本原理和应用。
一、电路基本概念1. 电路的定义：电路是由电子元件通过导线相互连接而成的电气系统，用于实现电流、电压等电学量的控制和变换。
2. 电路的分类：电路按功能可分为模拟电路和数字电路；按连接方式可分为串联电路和并联电路；按组成元件可分为被动电路和主动电路等。
3. 电路的符号：在电路图中，电子元件用具体的图形符号表示，如电阻用Ω表示，电容用F表示，电感用H表示等。
二、电路的基本元件1. 电阻：电路中的电子元件，用于限制电流的流动，单位是欧姆（Ω）。
4. 电源：电路中的电子元件，提供电流和电压，是电路正常运行的必要条件。
5. 开关：电路中的电子元件，用于实现电路的开关控制。
6. 源波纹：电路中由于电源频率或者负载不稳定引起的波动电压或电流。
7. 电路板：电子元件连接的载体，通常是一块绝缘基板，也称为PCB。
1. 欧姆定律：描述电阻、电流、电压之间的关系，即电流等于电压与电阻的比值。
2. 基尔霍夫定律：描述电路中各个节点的电流平衡关系，即电路中的节点电流代数和为零。
4. 电流分流定律：描述电路中分流电路的原理，即电流与电阻成反比。
5. 超前相位：电压超过电流的现象，通常出现在电容、电感等元件中。
四、电路的搭建与调试1. 搭建电路：根据电路图纸和电子元件的连接符号，按照一定的连接方式将电子元件连接到电路板上。
2. 调试电路：通过万用表、示波器等仪器检测电路中的电流、电压等参数，找到问题并解决。
3. 仿真电路：利用电路仿真软件模拟电路的工作状态，帮助分析电路的性能和稳定性。
电路分析知识点总结大全
电路分析知识点总结大全一、电路分析的基础知识1. 电路基本元件在电路分析中，最基本的电路元件包括电阻、电容和电感。
这些元件分别用来阻碍电流、储存电荷和储存能量。
此外，还有理想电源、电压源、电流源等理想元件。
2. 电路参数在电路分析中，常用的电路参数包括电压、电流、电阻、电导、电容、电感、功率等。
3. 电路定理在电路分析中，常用的电路定理包括欧姆定律、基尔霍夫定律、戴维南-诺顿定理、叠加原理等。
4. 电路图在电路分析中，常用的电路图包括电路的标准符号、线路图和接线图。
二、直流电路的分析1. 基本电路的分析方法直流电路的分析主要包括基尔霍夫定律、欧姆定律、戴维南-诺顿定理和叠加定理等。
通过这些方法可以求得电流、电压、功率等参数。
2. 串并联电路的分析串联电路的分析主要是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等；并联电路的分析也是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等。
3. 戴维南-诺顿定理的应用戴维南-诺顿定理可以将复杂电路转化为简单的等效电路，从而方便计算电路的各项参数。
4. 叠加定理的应用叠加定理通过将电路分解为多个独立的部分，分别计算每个部分对电压、电流的贡献，最后叠加得到最终结果。
三、交流电路的分析1. 交流电路的基本知识交流电路的基本知识包括交流电源、交流电压、交流电流、交流电阻、交流电抗等。
2. 交流电路的复数表示法在交流电路分析中，常使用复数表示法来分析电压、电流和阻抗等参数。
3. 交流电路的频率响应交流电路的频率响应表征了电路对不同频率信号的响应情况，通过频率响应可以分析电路的频率特性。
4. 交流电路的功率分析在交流电路中，功率的计算可以通过功率因数、有功功率和视在功率来分析电路的功率特性。
四、数字电路的分析1. 逻辑门的分析逻辑门是数字电路的基本元件，常见的逻辑门有与门、或门、非门、异或门等，通过逻辑门的组合可以实现各种逻辑运算。
2. 数字电路的布尔代数分析布尔代数是对逻辑门进行分析的基本方法，通过布尔代数可以推导出逻辑门的真值表和逻辑表达式。
学电路知识点总结
学电路知识点总结一、基本电路原理1. 电路的基本定义电路是由电器元件和导线连接所组成的闭合路径。
电路中流动电子的方式叫做电流，电流的大小由电荷数量和电荷流动的速度共同决定。
2. 电压、电流和阻抗电路中的电压是指电子在电路中的能量差异，单位是伏特，符号是V。
电流是电子在电路中流动的方式，单位是安培，符号是I。
阻抗是指电路对电流的阻碍程度，单位是欧姆，符号是R。
3. 电压、电流和阻抗的关系（欧姆定律）欧姆定律描述了电流、电压和阻抗之间的关系，公式是V=IR，其中V是电压，I是电流，R是阻抗。
4. 串联电路和并联电路串联电路是指电器元件依次连接在一起，电流只能在这条路径上流动。
并联电路是指电器元件平行连接在一起，电流可以有多个路径可以流动。
5. 直流电路和交流电路直流电路是指电流方向固定不变的电路，交流电路是指电流方向不断改变的电路。
二、电路元件1. 电阻电阻是指在电路中对电流流通的阻碍程度，单位是欧姆，符号是R。
可以通过电阻来限制电流的大小及电压的大小。
2. 电容电容是指电路中能够存储电荷的元件，单位是法拉，符号是C。
可以通过电容来存储电荷，平滑电路中的电压波动。
3. 电感电感是指电路中具有储存能量的元件，单位是亨利，符号是L。
可以通过电感来存储电能，阻碍电流的变化。
4. 二极管二极管是一种具有电流方向性的元件，可以将电流流动的方向限制在一个方向上。
5. 晶体管晶体管是一种用来控制电流和电压的元件，是当今电子设备中最为重要的元件之一。
三、电路分析方法1. 基本的电路分析方法电路分析方法包括基尔霍夫定律、节点分析法、叠加法、网络定理等。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律是指电路中流向某一节点的电流之和等于从该节点流出的电流之和。
基尔霍夫电压定律是指电路中构成回路的各段电压之和等于零。
3. 节点分析法节点分析法是一种电路分析方法，通过将电路中的节点连接的方程组，解得电路的各节点电压。
电路知识点总结详细
电路知识点总结详细电路是指导电子元件在一定方式连接、并组成特定功能的组合，从而实现对电路输入的处理并输出所需的信号的方式。
电路涉及的知识点包括基本电路原理、电路分析和设计、电路元件、电路类型等内容。
本文将综合整理电路知识点，介绍电路的基本理论、分析方法和设计原则，希望对初学者和电子爱好者有所帮助。
第一部分：基本电路原理1. 电压、电流和电阻电压是指电荷在电路中流动所产生的电势差，通常用符号V表示，单位是伏特（V）。
电流是指电荷在单位时间内通过导体横截面的流动量，通常用符号I表示，单位是安培（A）。
电阻是指电路中阻碍电流通过的程度，通常用符号R表示，单位是欧姆（Ω）。
2. 电路定律（1）基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，电路中节点的电流代数和为0。
基尔霍夫电压定律指出，电路中闭合回路中各段电压代数和为0。
（2）欧姆定律欧姆定律指出，电路中电压与电流成正比，电阻不变。
数学表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。
（3）瞬态电路分析瞬态电路分析指的是分析电路在开关变换瞬间或特定激励下的电压和电流变化情况。
常用的瞬态电路分析方法包括叠加原理、Laplace变换法和状态方程法等。
第二部分：电路分析和设计1. 电路分析方法（1）毛戈尔－库克定律毛戈尔－库克定律是指在电路分析中，利用电压法和电流法进行分析时，基于基尔霍夫定律和欧姆定律所建立的分析方法。
（2）等效电路等效电路是指在电路分析中将复杂的电路简化为等效电路进行分析，例如电压源、电流源、电阻等效等。
（3）交流电路分析在交流电路中，电压和电流是随时间变化的，因此需要采用复数分析方法进行分析。
常用的交流电路分析技术包括复数法、瞬态响应分析、频域分析等。
2. 电路设计原则（1）电路的安全性电路设计应符合安全电压、电流及温度的要求，以确保操作人员和设备的安全。
（2）电路的可靠性电路设计应考虑元件的寿命、环境条件等因素，保证电路在长期工作中的稳定性和可靠性。
电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。
电路中的知识点总结
电路中的知识点总结一、电路基本概念1. 电路的定义电路是由电子元件、导线和电源等组成的一种电气系统，是电子技术中的基本单元。
2. 电路的分类电路可分为直流电路和交流电路两大类。
直流电路中电流方向固定，而交流电路中电流方向反复变化。
3. 电阻、电容和电感电路中的基本元件包括电阻、电容和电感。
电阻用来阻碍电流流动，电容用来存储电荷，电感用来存储能量。
4. 电流、电压和电阻电路中的基本参数包括电流、电压和电阻。
电流是电荷的流动，电压是电荷的势能差，电阻是阻碍电流流动的物体。
二、电路分析方法1. 基尔霍夫定律基尔霍夫定律是用来分析电路的一种常用方法，包括基尔霍夫电流定律和基尔霍夫电压定律。
电流定律是指一个节点的电流输入等于电流输出的和，电压定律是指闭合回路中的电压和等于零。
2. 罗氏等效定理罗氏等效定理是指可以将电路中的若干个电阻、电容和电感简化为一个等效的电阻、等效的电容和等效的电感。
3. 交流电路分析分析交流电路时，需要掌握交流电路中的电压、电流和频率等参数。
4. 模拟电路和数字电路模拟电路是指处理连续的信号，数字电路是指处理离散的信号。
在分析模拟电路和数字电路时，需要掌握模拟信号和数字信号的特点和处理方法。
三、电路中常见问题与应用1. 电路中的功率问题在电路中，功率是指电流和电压的乘积，可以分为有功功率和无功功率。
2. 电路中的谐振现象当电路中的电容和电感共振时，会产生谐振现象，需要引起注意。
3. 电子元件的选型和应用在设计和搭建电路时，需要选择适合的电子元件，并合理应用这些元件。
4. 电路的故障分析与维修电路在使用过程中可能会出现故障，需要对故障进行分析，并进行维修和处理。
四、电路安全知识1. 电路的基本安全知识在操作电路时，需要注意电路的电压、电流和功率等参数，还需要注意触碰电路零线的安全问题等。
2. 电路的维护和保养在使用电路时，需要对电路进行定期的维护和保养，以确保电路的可靠性和稳定性。
3. 电路的故障排除当电路出现故障时，需要及时排除故障，并保障电路的安全运行。
电路知识点总结8篇
电路知识点总结8篇篇1一、电路的基本概念电路是由相互连接的电子元件组成的电流通路。
它包括电源、负载、导线、开关和保护装置等。
电路的主要功能是输送、控制和转换电能。
二、电路的基本原理1. 欧姆定律：在常温下，导体的电阻R与电压U成正比，与电流I成反比。
即R=U/I。
2. 基尔霍夫定律：在电路中，任何节点的电流代数和等于零，任何回路的电压代数和等于零。
这是分析电路的基本工具。
3. 麦克斯韦电磁场理论：变化的电场会产生磁场，变化的磁场会产生电场，从而形成电磁波。
这是无线通信和电磁兼容性研究的基础。
三、电路的分析方法1. 节点分析法：通过分析电路中各节点的电压和电流，以及它们之间的联系，来确定整个电路的工作状态。
2. 网孔分析法：将电路分解为若干个网孔，然后分别分析每个网孔内的电流和电压，从而确定整个电路的工作状态。
3. 叠加定理：在电路中，任一电压或电流都可以看作是各个电源单独作用时在该点产生的电压或电流的代数和。
这是分析和计算复杂电路的有效工具。
四、电路的应用领域1. 电力系统：电力系统是将电能转换为其他形式的能量或将电能从其他形式的能量转换过来的装置。
它包括发电厂、变电站、输配电线路和用户等部分。
电力系统的主要任务是安全、可靠、经济地输送和分配电能。
2. 通信网络：通信网络是由各种通信设备组成的，用于传输语音、数据和图像等信息的网络系统。
它包括电话网、互联网、电视广播网和移动通信网等。
通信网络的主要任务是提供高质量的通信服务，满足人们的需求。
3. 控制系统：控制系统是一种能够自动检测和调节过程参数，实现工艺过程自动化的系统。
它包括传感器、执行器、控制器和计算机等部分。
控制系统的主要任务是提高过程的稳定性和效率，降低能源消耗和原材料消耗，提高产品质量和降低生产成本。
五、电路的发展趋势1. 智能化：随着物联网和人工智能技术的发展，电路系统正在向智能化方向发展。
智能电路可以实时监测和控制电路的工作状态，实现自动化控制和优化管理。
电路知识点总结
电路知识点总结电路是指由电子元件组成的电子器件之间的相互作用。
电路包括线路、电源和电子元件。
电子元件主要有电阻、电容、电感和半导体器件等。
一、电路基础知识1. 电路的定义电路是指导电子流动的路径，是由电源、负载和连接电源与负载的导体构成的。
2. 电流、电压和电阻电流是电子在电路中流动的载体，通常用单位安培（A）来表示。
电压是电荷的电势差，通常用伏特（V）来表示。
电阻是电路对电流的限制，通常用欧姆（Ω）来表示。
3. 串联和并联电路串联电路是指电子元件依次连接，形成串联路径。
并联电路是指电子元件并联连接，形成并联路径。
4. 直流电路和交流电路直流电路是指电流方向不变的电路。
交流电路是指电流周期性改变方向的电路。
二、电子元件知识1. 电阻电阻是电路中对电流的阻碍力。
电阻的单位是欧姆（Ω）。
电阻与电阻率、导体长度和横截面积有关。
2. 电容电容是电路中存储电荷并产生电场的元件。
电容的单位是法拉（F），电容的大小与电极间的电压、电容的结构和材料有关。
4. 半导体器件半导体器件是指在半导体材料基础上制造的器件，包括二极管、晶体管、场效应管等。
半导体器件广泛应用于电子产品中。
5. 电源电源是提供电路所需电能的设备，通常包括直流电源和交流电源。
电源的类型有干电池、充电电池、稳压电源等。
三、电路分析方法1. 基尔霍夫定律基尔霍夫定律是指在闭合电路中，任何一个节点处，进入该节点的电流等于离开该节点的电流之和。
基尔霍夫定律包括电流定律和电压定律。
2. 电路图分析电路图分析是指根据电路图，利用基尔霍夫定律和欧姆定律等方法，分析电路中各元件的电流、电压和功率等参数。
四、常见电路1. 放大电路放大电路是指将输入信号放大到一定幅度的电路，主要包括放大器和运算放大器等。
2. 滤波电路滤波电路是指通过对电路中的输入信号进行滤波，去除不需要的频率成分，得到所需要的信号。
3. 功率电路功率电路是指用于控制、转换和调节电能的电路，包括逆变器、变压器、交流电机等。
电路期末知识点总结归纳
电路期末知识点总结归纳1. 电路基础知识1.1 电路的基本概念1.2 电路元件的分类和特性1.3 电路分析方法1.4 电路中的电压和电流2. 电路分析方法2.1 基尔霍夫定律2.2 节点分析法2.3 网络分析法2.4 电路等效变换3. 直流电路分析3.1 电阻并联、电阻串联3.2 节点电压法分析电路3.3 电流互换定律3.4 电阻网络的戴维宾定理4. 交流电路分析4.1 交流电路中的频率与周期4.2 交流电路中的电压和电流的相位关系4.3 交流电路中的电阻、电感、电容的等效电路4.4 交流电路中的电压和电流的沿程关系5. 三相电路分析5.1 三相电路的基本概念5.2 三相平衡电路分析5.3 三相不平衡电路分析5.4 三相电路中的功率计算6. 电路中的功率问题6.1 有源元件和无源元件的功率计算6.2 功率因素和功率的优化6.3 电路功率的计算和分析方法6.4 电路中的有功功率和无功功率7. 电路的稳态和稳定性分析7.1 电路的瞬态和稳态响应7.2 电路的稳定性分析7.3 电路的频率响应和相位裕度7.4 电路的时间响应和频率响应的关系8. 电子管电路分析8.1 二极管的特性和应用8.2 晶体管的特性和应用8.3 功率放大电路的分析8.4 集成电路的特性和应用9. 电路中的峰值与均值9.1 电路中的波形峰值和均值的计算方法 9.2 电路中的均方根值和有效值的计算方法9.3 电路中的均值定理和峰值定理10. 电路的滤波与调节10.1 电路中的低通滤波器与高通滤波器 10.2 电路中的带通滤波器与带阻滤波器 10.3 电路中的调节电路与稳压电路10.4 电路中的滤波电路和调节电路的应用11. 电路中的混合信号处理11.1 模拟信号和数字信号的基本概念11.2 模拟信号的数字化处理和数字信号的模拟化处理11.3 电路中的模拟与数字信号处理的混合应用11.4 电路中的混合信号处理的设计与应用12. 电路中的噪声与干扰12.1 电路中的噪声源和噪声特性12.2 电路中的干扰源和干扰特性12.3 电路中的噪声与干扰的抑制和消除12.4 电路中的噪声与干扰分析与测量13. 电路的设计与仿真13.1 电路设计的基本原理与方法13.2 电路仿真软件的应用与特性13.3 电路设计与仿真的案例分析13.4 电路设计与仿真的进展与发展趋势以上就是电路期末考试的知识点总结，希望对大家的复习有所帮助。
电路记忆知识点总结图解
电路记忆知识点总结图解一、电路的基本概念1. 电路的定义电路是由电源、导线、负载和控制部件等组成的。
电源提供电流，导线传输电流，负载消耗电流，控制部件调节电流。
2. 电路的分类根据电流的性质和流向，电路可以分为直流电路和交流电路。
直流电路中电流方向不变，而交流电路中电流方向变化。
3. 电路中的基本元件电路中的基本元件包括电阻、电容、电感、电源以及开关等。
二、电阻的基本性质1. 电阻的定义电阻是电路中消耗电能、限制电流的元件。
单位为欧姆（Ω）。
2. 电阻的串并联电阻可以串联连接或并联连接。
串联会增加总电阻，而并联会减小总电阻。
3. 电阻的温度特性电阻随温度的变化会发生变化，通常温度升高，电阻值也会增大。
4. 电阻的功率电阻消耗的功率与电压和电流的平方成正比。
P = V^2/R三、电容的基本性质1. 电容的定义电容是可以存储电荷的元件。
单位为法拉（F）。
2. 电容的充放电电容可以通过电压充电，存储电能。
放电时释放储存的电能。
3. 电容的串并联电容可以串联或并联。
串联会减小总电容，而并联会增加总电容。
四、电感的基本性质1. 电感的定义电感是导体中感应电流的能力。
单位为亨利（H）。
2. 电感的自感与互感电感可以分为自感和互感。
自感是导体自身感应电流的能力，而互感是两个或多个导体相互感应的能力。
3. 电感的串并联电感可以串联或并联。
串联会增加总电感，而并联会减小总电感。
五、电源的基本分类1. 直流电源直流电源是电流方向不变的电源。
2. 交流电源交流电源是电流方向变化的电源。
一般表示为正弦波形。
3. 变压器变压器可以改变交流电源的电压。
通过互感作用改变电压大小。
六、电路中的开关控制1. 开关的基本类型电路中的开关可以分为手动开关、按钮开关、感应开关等。
2. 开关控制电路开关可以控制电路的通断，实现电路的开关功能。
七、电路中的常见组合电路1. 电路中的组合电路电路中的组合电路包括并联电路、串联电路、混合电路等。
电路知识点归纳总结图表
电路知识点归纳总结图表一、电路基础知识1. 电路的定义电路是由电气元件（例如电阻、电容、电感）和电源（例如电池、电源）等组成的电气网络。
2. 电路的分类根据电流流向和性质不同，电路可分为直流电路和交流电路。
直流电路中电流方向不变，而交流电路中电流方向会不断变化。
3. 电路的基本元件（1）电阻：用来限制电流的流动。
（2）电容：用来储存电荷。
（3）电感：用来储存能量。
4. 串联电路和并联电路串联电路是指电阻、电容或电感依次连接在一起，电流只有一个路径可以流通。
并联电路是指电阻、电容或电感同时连接在一起，电流有多个路径可以流通。
5. 电路定理（1）基尔霍夫定律：电路中节点处电流的代数和等于零。
（2）欧姆定律：电压与电流成正比，电阻恒定时，电压和电流呈线性关系。
二、直流电路知识点1. 直流电源直流电源可以是电池、直流稳压器或直流发电机等，用来提供直流电流。
2. 直流电路分析（1）串联电路：电流在电阻、电容或电感中依次流通，可以使用基尔霍夫定律和欧姆定律进行分析。
（2）并联电路：不同电阻、电容或电感同时接在电路中，可以使用基尔霍夫定律和欧姆定律进行分析。
三、交流电路知识点1. 交流电源交流电源是指周期性变化的电压和电流，通常由交流发电机产生。
2. 交流电路分析（1）阻抗和相位角：在交流电路中，电阻、电容和电感的电压和电流之间存在相位差，可以用阻抗和相位角来描述。
（2）交流电路的分析方法：包括相量法、复数法和矢量法等。
四、电路分析工具1. 电路图电路图是用来描述电路连接方式及元件之间的联系的图形表示。
2. 示波器示波器是用来显示电压随时间变化的波形，可以用来分析交流电路中的电压和电流变化。
3. 万用表万用表可以用来测量电路中的电压、电流和电阻等参数，是电路分析中常用的工具。
五、电路设计与应用1. 电路设计原则电路设计需要考虑电子元器件的选型、布局和连接方式等，以确保电路的稳定性和可靠性。
2. 电子电路应用电子电路广泛应用于通讯、电力控制、自动化系统、仪器仪表等领域，对现代生活和工业生产起着重要的作用。
了解电路相关知识点总结
了解电路相关知识点总结一、电路基础知识1、电路的概念：电路是由电子元件通过导线连接而成的一种导电路径。
电子元件可以是电阻、电容、电感、二极管、晶体管、集成电路等。
2、电路的分类：根据电路中电子元件的连接方式和性质，电路可以分为串联电路、并联电路和混合电路。
3、电路的符号：电路的符号是用以表示电子元件在电路图上的标记，便于理解和分析电路的工作原理和结构。
4、电流、电压和电阻：电流是电荷通过单位时间内通过导体导电的情况，单位为安培(A)；电压是电子在电路中的电压差，单位为伏特(V)；电阻是导体对电流的阻碍程度，单位为欧姆(Ω)。
5、基本电路定律：包括基尔霍夫电流定律和基尔霍夫电压定律，用于描述电流和电压在电路中的分布规律。
二、电路分析方法1、欧姆定律：欧姆定律是描述电阻与电流和电压之间的关系，即电流等于电压除以电阻，I=U/R。
2、串联电路和并联电路的分析方法：对于串联电路和并联电路，需要根据电路中元件的连接方式来采用不同的分析方法，例如串联电路中电阻的等效法则和电压分配定律，以及并联电路中电阻的等效法则和电流分配定律。
3、戴维南定理和诺顿定理：戴维南定理和诺顿定理是对于电路中的电流和电压进行等效处理的方法，可以简化复杂电路的分析。
4、稳态分析和暂态分析：对于电路中的稳态和暂态情况，需要采用不同的分析方法，以确保电路的正常工作和稳定性。
5、传输线理论：传输线理论是用于分析、设计和优化电路中传输线的理论和方法，对于高频电路和高速电路是非常重要的。
三、常用电子元件1、电阻：电阻是电路中常见的一种电子元件，用于限制电流大小、分压和保护其他电子元件，具有不同的电阻值和功率。
2、电容：电容是一种能够存储电荷并产生电场的电子元件，用于存储能量、隔直通过交和对高频信号进行滤波等。
3、电感：电感是一种产生感应电动势并产生磁场的电子元件，用于保护电子元件、隔交通过直和对低频信号进行滤波等。
4、二极管：二极管是一种具有单向导电性质的电子元件，用于整流、稳压、开关和检波等。
电路电工知识点总结
电路电工知识点总结一、电路基础知识1. 电路的概念电路是由导体、电源、开关和负载组成的电气装置。
导体传输电流，电源提供电能，开关控制电路的通断，负载消耗电能。
2. 电流、电压、电阻电流是电荷流动的速度，单位是安培(A)；电压是电荷的电势差，单位是伏特(V)；电阻是阻碍电流流动的物质特性，单位是欧姆(Ω)。
3. 串联电路和并联电路串联电路是指电路中的元件依次连接在同一电路中，电流只有一条路径流动；并联电路是指电路中的元件平行连接,电流有多条路径流动。
4. 交流电路和直流电路直流电路电流方向不变，交流电路电流方向会变化。
交流电路主要由发电机产生的交流电源和变压器、开关、保护器等元器件。
5. 电路分析的基本方法电路分析的基本方法包括基尔霍夫定律、欧姆定律、戴维南定理等。
基尔霍夫定律是电流定律和电压定律，是电路分析的基础。
二、电路元件1. 电阻电阻是用来限制电流流动的元件，常用的电阻元件有固定电阻、可变电阻、热敏电阻、压敏电阻等。
2. 电容电容是用来储存电荷的元件，电容越大，电荷储存的能力越大，常用的电容元件有电解电容、陶瓷电容等。
3. 电感电感是用来储存磁能的元件，电感越大，储存磁能的能力越大，常用的电感元件有铁氧体电感、空心线圈电感等。
4. 二极管二极管是一种具有单向导电特性的元件，常用的二极管有正向导通二极管和反向截止二极管。
5. 晶体管晶体管是一种具有放大、开关、振荡等功能的元件，常用的晶体管有PNP型、NPN型晶体管。
6. 集成电路集成电路是将多个电子元件集成到一块芯片上的元件，常用的集成电路有逻辑电路、存储电路、模拟电路等。
三、电工知识1. 电动机电动机是一种将电能转换为机械能的设备，常见的电动机包括直流电动机、异步电动机、同步电动机等。
2. 变压器变压器是用来变换电压的设备，常见的变压器包括升压变压器、降压变压器、隔离变压器等。
3. 发电机发电机是一种将机械能转换为电能的设备，常见的发电机包括直流发电机、交流发电机等。
电路理论知识点汇总总结
电路理论知识点汇总总结一、基本概念1. 电路的基本概念电路是由电路元件和连接它们的导线所组成的，其中电路元件主要包括电阻、电容、电感和电源等。
按照电路的连接方式，电路可以分为串联电路、并联电路和混合电路等类型。
2. 电压、电流和电阻电压是电路中电子运动的推动力，通常用符号V表示，单位是伏特(V)。
电流是电子在电路中流动的数量，通常用符号I表示，单位是安培(A)。
电阻是电路中阻碍电流流动的元件，通常用符号R表示，单位是欧姆(Ω)。
3. 电路的分析方法电路的分析可以采用基尔霍夫定律、欧姆定律、节点分析法、单元分析法、示波器法等方法。
4. 电路的频率响应电路对不同频率的电压信号有不同的响应特性，可以通过频率响应曲线来描述。
5. 电压、电流、功率关系电路中的电压、电流和功率之间存在一定的关系，可以通过欧姆定律、功率公式等来描述。
二、电源和电路元件1. 电源电源是提供电压或电流的设备，可以分为直流电源和交流电源。
2. 电阻电阻是电路中的一个基本元件，能够产生电阻，通常用来限制电流的大小。
3. 电容电容是电路中的一个基本元件，能够储存电荷，通常用来储存和释放电能。
4. 电感电感是电路中的一个基本元件，能够产生感抗，通常用来储存和释放磁场能量。
5. 半导体器件半导体器件包括二极管、晶体管、场效应管等，它们在电子器件中起着重要的作用。
三、基尔霍夫定律基尔霍夫定律是电路分析中的重要定律，主要包括基尔霍夫电流定律和基尔霍夫电压定律。
1. 基尔霍夫电流定律基尔霍夫电流定律是电路中的电流守恒定律，它表明流入节点的电流等于流出节点的电流之和。
2. 基尔霍夫电压定律基尔霍夫电压定律是电路中的电压守恒定律，它表明沿着闭合回路的电压之和等于零。
四、欧姆定律欧姆定律是电路分析中的重要定律，它描述了电压、电流和电阻之间的关系。
1. 欧姆定律的表达式欧姆定律的表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。
2. 欧姆定律的应用欧姆定律可以用来分析电路中的电压、电流和电阻之间的关系，帮助我们计算电路中的各种参数。
电路所有知识点总结
电路所有知识点总结一、电路的基本理论1、电路基本概念电路是由电子元器件和电子元器件之间的连接方式组成的，能够实现特定功能的电气网络。
根据电路的连接方式和功能，电路可以分为串联电路、并联电路、混合电路等多种类型。
2、电流、电压和电阻电流是电荷载体在电路中传输的数量，通常用符号I表示，单位为安培(A)。
电压是电路中电荷载体的势能差，通常用符号U表示，单位为伏特(V)。
电阻是电路中对电流的阻碍作用，通常用符号R表示，单位为欧姆(Ω)。
3、基本电路定律欧姆定律：在恒定温度下，电流通过一个电阻与其两端的电压成正比，即I=U/R。
基尔霍夫定律：电路中的电流和电压分布满足电流守恒和能量守恒的原则，即电路中的所有分支电流的代数和等于零，电路中的所有电压降的代数和等于零。
4、电路的稳态分析方法稳态分析是指分析电路工作在稳定状态下的电流和电压分布情况。
常用的稳态分析方法有节点电流法、支路电压法、复分析法等。
5、交流电路和直流电路交流电路是指电源提供交流电的电路，直流电路是指电源提供直流电的电路。
在分析交流电路时需要考虑频率、相位等因素，而在分析直流电路时通常可以简化计算。
6、功率与能量电路中的功率是指电功的速率，通常用符号P表示，单位为瓦特(W)。
电路中的能量是指电流和电压的相互转换产生的能量。
电路中的功率和能量是电路分析和设计的重要参考依据。
二、电子元器件的基本特性1、电阻器电阻器是限制电流的元件，通常用于限制电路中的电流大小。
电阻器的主要特性包括阻值、功率、温度系数等。
2、电容器电容器是用于存储电荷的元件，通常用于电路中的滤波、耦合、延时等功能。
电容器的主要特性包括电容量、工作电压、损耗等。
3、电感器电感器是利用电磁感应原理工作的元件，通常用于电路中的滤波、耦合、储能等功能。
电感器的主要特性包括感值、工作电流、损耗等。
4、二极管二极管是一种非线性元件，通常用于电路中的整流、稳压、开关等功能。
二极管的主要特性包括正向导通特性、反向截止特性、反向击穿电压等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。
或者说：流入的电流等于流出的电流。
（2）表达式：i进总和=0或： i进=i出（3）可以推广到一个闭合面。
3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
（2）表达式：1或： 2或： 3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。
（2）规定参考点的电位为零。
称为接地。
（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。
（5）注意电源的简化画法。
四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
（2）理想电压源不允许短路。
2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
（2）理想电流源不允许开路。
3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
（2）理想电压源与理想电流源并联时，电源两端的电压等于电压源的电压，电压源起作用。
4．理想电源与电阻的串并联（1）理想电压源与电阻并联，可将电阻去掉（断开），不影响对其它电路的分析。
（2）理想电流源与电阻串联，可将电阻去掉（短路），不影响对其它电路的分析。
5．实际的电压源可由一个理想电压源和一个内电阻的串联来表示。
实际的电流源可由一个理想电流源和一个内电阻的并联来表示。
五．支路电流法1．意义：用支路电流作为未知量，列方程求解的方法。
2．列方程的方法：（1）电路中有b条支路，共需列出b个方程。
（2）若电路中有n个结点，首先用基尔霍夫电流定律列出n-1个电流方程。
（3）然后选b-（n-1）个独立的回路，用基尔霍夫电压定律列回路的电压方程。
3．注意问题：若电路中某条支路包含电流源，则该支路的电流为已知，可少列一个方程（少列一个回路的电压方程）。
六．叠加原理1．意义：在线性电路中，各处的电压和电流是由多个电源单独作用相叠加的结果。
2．求解方法：考虑某一电源单独作用时，应将其它电源去掉，把其它电压源短路、电流源断开。
3．注意问题：最后叠加时，应考虑各电源单独作用产生的电流与总电流的方向问题。
叠加原理只适合于线性电路，不适合于非线性电路；只适合于电压与电流的计算，不适合于功率的计算。
七．戴维宁定理1．意义：把一个复杂的含源二端网络，用一个电阻和电压源来等效。
2．等效电源电压的求法：把负载电阻断开，求出电路的开路电压UOC。
等效电源电压UeS等于二端网络的开路电压UOC。
3．等效电源内电阻的求法：（1）把负载电阻断开，把二端网络内的电源去掉（电压源短路，电流源断路），从负载两端看进去的电阻，即等效电源的内电阻R0。
（2）把负载电阻断开，求出电路的开路电压UOC。
然后，把负载电阻短路，求出电路的短路电流ISC，则等效电源的内电阻等于UOC/ISC。
八．诺顿定理1．意义：把一个复杂的含源二端网络，用一个电阻和电流源的并联电路来等效。
2．等效电流源电流IeS的求法：把负载电阻短路，求出电路的短路电流ISC。
则等效电流源的电流IeS等于电路的短路电流ISC。
3．等效电源内电阻的求法：同戴维宁定理中内电阻的求法。
本章介绍了电路的基本概念、基本定律和基本的分析计算方法，必须很好地理解掌握。
其中，戴维宁定理是必考内容，即使在本章的题目中没有出现戴维宁定理的内容，在第2章<<电路的瞬态分析>>的题目中也会用到。
第2章电路的瞬态分析一．换路定则：1．换路原则是:换路时：电容两端的电压保持不变，Uc(o+) =Uc(o-)。
电感上的电流保持不变， Ic(o+)= Ic(o-)。
原因是：电容的储能与电容两端的电压有关，电感的储能与通过的电流有关。
2．换路时，对电感和电容的处理（1）换路前，电容无储能时，Uc(o+)=0。
换路后，Uc(o-)=0，电容两端电压等于零，可以把电容看作短路。
（2）换路前，电容有储能时，Uc(o+)=U。
换路后，Uc(o-)=U，电容两端电压不变，可以把电容看作是一个电压源。
（3）换路前，电感无储能时，IL(o-)=0。
换路后，IL(o+)=0，电感上通过的电流为零，可以把电感看作开路。
（4）换路前，电感有储能时，IL(o-)=I。
换路后，IL(o+)=I，电感上的电流保持不变，可以把电感看作是一个电流源。
3．根据以上原则，可以计算出换路后，电路中各处电压和电流的初始值。
二． RC电路的零输入响应三． RC电路的零状态响应2．电压电流的充电过程四． RC电路全响应2．电路的全响应＝稳态响应＋暂态响应稳态响应暂态响应3．电路的全响应＝零输入响应＋零状态响应零输入响应零状态响应五．一阶电路的三要素法：1．用公式表示为：其中：为待求的响应，待求响应的初始值，为待求响应的稳态值。
2．三要素法适合于分析电路的零输入响应，零状态响应和全响应。
必须掌握。
3．电感电路的过渡过程分析，同电容电路的分析。
电感电路的时间常数是:六．本章复习要点1．计算电路的初始值先求出换路前的原始状态，利用换路定则，求出换路后电路的初始值。
2．计算电路的稳定值计算电路稳压值时，把电感看作短路，把电容看作断路。
3．计算电路的时间常数τ当电路很复杂时，要把电感和电容以外的部分用戴维宁定理来等效。
求出等效电路的电阻后，才能计算电路的时间常数τ。
4．用三要素法写出待求响应的表达式不管给出什么样的电路，都可以用三要素法写出待求响应的表达式。
第3章交流电路复习指导一．正弦量的基本概念1．正弦量的三要素（1）表示大小的量：有效值，最大值（2）表示变化快慢的量：周期T，频率f，角频率ω.（3）表示初始状态的量：相位，初相位，相位差。
2．正弦量的表达式：3．了解有效值的定义：4．了解有效值与最大值的关系：5．了解周期，频率，角频率之间的关系：二．复数的基本知识：1．复数可用于表示有向线段，如图：复数A的模是r ，辐角是Ψ2．复数的三种表示方式：（1）代数式：（2）三角式：（3）指数式：（4）极坐标式：3．复数的加减法运算用代数式进行。
复数的乘除法运算用指数式或极坐标式进行。
4．复数的虚数单位j的意义：任一向量乘以+j后，向前（逆时针方向）旋转了，乘以-j后，向后（顺时针方向）旋转了。
三．正弦量的相量表示法：1．相量的意义：用复数的模表示正弦量的大小，用复数的辐角来表示正弦量初相位。
相量就是用于表示正弦量的复数。
为与一般的复数相区别，相量的符号上加一个小园点。
2．最大值相量：用复数的模表示正弦量的最大值。
3．有效值相量：用复数的模表示正弦量的有效值。
4．例题1：把一个正弦量用相量表示。
解：最大值相量为：有效值相量为：5．注意问题：正弦量有三个要素，而复数只有两个要素，所以相量中只表示出了正弦量的大小和初相位，没有表示出交流电的周期或频率。
相量不等于正弦量。
6．用相量表示正弦量的意义：用相量表示正弦后，正弦量的加减，乘除，积分和微分运算都可以变换为复数的代数运算。
7．相量的加减法也可以用作图法实现，方法同复数运算的平行四边形法和三角形法。
四．电阻元件的交流电路1．电压与电流的瞬时值之间的关系：u=Ri式中，u与i取关联的参考方向设：（式1）则：（式2）从上式中看到，u与i同相位。
2．最大值形式的欧姆定律(电压与电流最大值之间的关系)从式2看到：3．有效值形式的欧姆定律(电压与电流有效值之间的关系)从式2看到：4．相量形式的欧姆定律(电压相量与电流相量之间的关系)由式1和式2 得：相位与相位同相位。
5．瞬时功率：6．平均功率：五．电感元件的交流电路1．电压与电流的瞬时值之间的关系：式中，u与i取关联的参考方向设：（式1）则：（式2）从上式中看到，u与i相位不同，u 超前i2．最大值形式的欧姆定律(电压与电流最大值之间的关系) 从式2看到：3．有效值形式的欧姆定律(电压与电流有效值之间的关系) 从式2看到：4．电感的感抗：单位是：欧姆5．相量形式的欧姆定律(电压相量与电流相量之间的关系) 由式1和式2 得：相位比相位的相位超前。
6．瞬时功率：7．平均功率：8．无功功率：用于表示电源与电感进行能量交换的大小Q=UI=XL单位是乏：Var六．电容元件的交流电路1．电压与电流的瞬时值之间的关系：式中，u与i取关联的参考方向设：（式1）则：（式2）从上式中看到，u与i不同相位，u 落后i2．最大值形式的欧姆定律(电压与电流最大值之间的关系) 从式2看到：3．有效值形式的欧姆定律(电压与电流有效值之间的关系) 从式2看到：4．电容的容抗：单位是：欧姆5．相量形式的欧姆定律(电压相量与电流相量之间的关系) 由式1和式2 ：得：相位比相位的相位落后。
6．瞬时功率：7．平均功率：8．无功功率：用于表示电源与电容进行能量交换的大小为了与电感的无功功率相区别，电容的无功功率规定为负。
Q=-UI=-XC单位是乏：Var七．R、L、C元件上电路与电流之间的相量关系、有效值关系和相位关系如下表所示：元件名称相量关系有效值关系相位关系相量图电阻R电感L电容C表1 电阻、电感和电容元件在交流电路中的主要结论八．RLC串联的交流电路RLC串联电路的分析RLC串联电路如图所示，各个元件上的电压相加等于总电压：1．相量形式的欧姆定律上式是计算交流电路的重要公式2．复数阻抗：复阻抗Z的单位是欧姆。
与表示正弦量的复数（例：相量）不同，Z仅仅是一个复数。
3．阻抗模的意义：（1）此式也称为有效值形式的欧姆定律（2）阻抗模与电路元件的参数之间的关系4．阻抗角的意义：（1）阻抗角是由电路的参数所确定的。
（2）阻抗角等于电路中总电压与电流的相位差。
（3）当，时，为感性负载，总电压超前电流一个角；当，时，为容性负载，总电压滞后电流一个角；当 , 时，为阻性负载，总电压和电流同相位；这时电路发生谐振现象。
