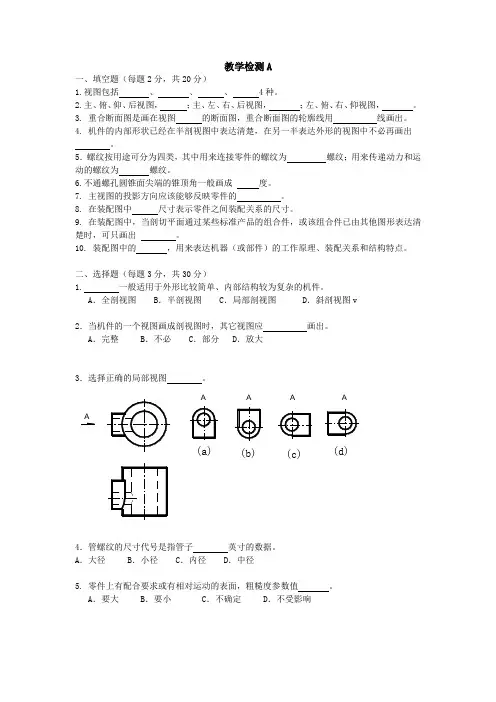

教学检测A一、填空题（每题2分，共20分）1.视图包括、、、 4种。

2.主、俯、仰、后视图，；主、左、右、后视图，；左、俯、右、仰视图，。

3. 重合断面图是画在视图的断面图，重合断面图的轮廓线用线画出。

4. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出。

5．螺纹按用途可分为四类，其中用来连接零件的螺纹为螺纹；用来传递动力和运动的螺纹为螺纹。

6.不通螺孔圆锥面尖端的锥顶角一般画成度。

7. 主视图的投影方向应该能够反映零件的。

8. 在装配图中尺寸表示零件之间装配关系的尺寸。

9. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

10. 装配图中的，用来表达机器（或部件）的工作原理、装配关系和结构特点。

二、选择题（每题3分，共30分）1. 一般适用于外形比较简单、内部结构较为复杂的机件。

A ．全剖视图B ．半剖视图C ．局部剖视图D ．斜剖视图v2．当机件的一个视图画成剖视图时，其它视图应画出。

A ．完整B ．不必C ．部分D ．放大3．选择正确的局部视图。

(a)(b)(c)(d)A AA A A4．管螺纹的尺寸代号是指管子英寸的数据。

A ．大径B ．小径C ．内径D ．中径5. 零件上有配合要求或有相对运动的表面，粗糙度参数值。

A ．要大B ．要小C ．不确定D ．不受影响6. 表示机器或部件的图样称为。

A．零件图 B．装配图 C．轴侧图 D．三视图7. 两个零件在同一方向上只能有个接触面和配合面。

A．二 B．一 C．三 D．四8. 表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸 B．装配尺寸 C．安装尺寸 D．外形尺寸9. 在装配图中，两个零件的非接触面画条轮廓线。

A．2 B．3 C．4 D．110. 粗糙度参数值越小，加工成本。

A．越高 B．越低 C．不确定 D．不受影响三、判断题（每题2分，共20分）1. 基轴制中的基准轴，其基本偏差代号为h，下偏差为零。

工图期末考试题及答案
