数据线摇摆寿命测试操作指引
数据线摇摆测试标准
数据线摇摆测试标准数据线是我们日常生活中不可或缺的一种连接线，它可以连接手机和充电器、电脑和打印机等设备，起着非常重要的作用。
然而，由于数据线的使用频繁以及外部环境的影响，数据线在使用过程中可能会出现摇摆现象，这不仅影响了数据传输的稳定性，还可能影响设备的正常使用。
因此，对数据线的摇摆进行测试是非常必要的。
数据线的摇摆测试旨在检测数据线在连接设备时的稳定性和可靠性，以确保数据传输的顺畅和设备的正常使用。
下面将介绍数据线摇摆测试的标准及相关内容。
首先，进行数据线摇摆测试时，需要准备相应的测试设备和工具。
测试设备包括连接设备和被连接设备，例如手机和充电器、电脑和打印机等。
测试工具包括测量工具、摇摆测试架等。
其次，进行数据线摇摆测试时，需要按照一定的标准和步骤进行操作。
首先，将数据线连接到相应的设备上，并确保连接稳固。
然后，通过摇动数据线的方式来模拟数据线在连接设备时可能出现的摇摆情况。
在摇动数据线的过程中，需要观察数据线的连接部位是否松动，以及数据传输是否受到影响。
同时，可以借助测量工具来记录数据线摇摆时的角度和频率，以便进行后续的分析和评估。
在进行数据线摇摆测试时，需要关注以下几个方面，首先，要注意数据线连接部位的稳固性，确保连接牢固，不易松动。
其次，要关注数据传输的稳定性，确保数据在摇摆时能够正常传输，不受影响。
最后，要关注数据线本身的耐久性，确保数据线在长期使用过程中不会出现断裂或损坏的情况。
针对数据线摇摆测试的结果，可以根据实际情况进行评估和分析，进一步提出改进措施和建议。
例如，针对连接部位松动的情况，可以加强连接部位的设计和加固措施；针对数据传输受影响的情况，可以优化数据线的设计和材质；针对数据线耐久性的问题，可以改进数据线的制造工艺和材料选择。
综上所述，数据线摇摆测试是非常重要的，它可以帮助我们检测数据线的连接稳固性和数据传输的可靠性，从而确保设备的正常使用。
通过严格按照标准和步骤进行测试，并根据测试结果提出改进措施，可以不断提高数据线的质量和可靠性，为用户提供更好的使用体验。
荣耀数据线检验通用操作指导书
荣耀数据线检验通用操作指导书一、引言荣耀数据线是一种用于连接手机和电脑等设备的重要工具，是数据传输和充电的关键。
为了确保数据线的正常使用和安全性，本文将为您提供荣耀数据线的检验通用操作指导。
二、外观检查1. 外观检查应首先确认数据线外观是否完好无损，没有明显的划痕、变形或断裂。
2. 检查数据线的连接头是否与线体连接紧密，无松动现象。
3. 观察数据线的插头部分是否有明显的氧化或腐蚀现象。
三、线芯检查1. 检查数据线的线芯是否完整，无明显的断裂或脱落。
2. 使用万用表进行测试，将一个测量笔插入数据线的一个连接头中的正极孔，将另一个测量笔插入负极孔，测量是否有电阻值输出。
3. 检查数据线的线芯是否有明显的破损、断开或焊接不良现象。
四、充电及数据传输测试1. 使用手机或其他设备，将数据线连接到充电器或电脑的USB接口。
2. 观察手机或设备是否能够正常充电，充电指示灯是否亮起。
3. 尝试使用数据线进行数据传输，如将手机连接到电脑上，查看是否能够正常识别并传输数据。
4. 测试过程中，观察数据线是否有异常发热或冒烟现象，如有则应立即停止使用。
五、弯曲测试1. 轻轻弯曲数据线，观察是否存在断裂或线芯外露的情况。
2. 弯曲测试时应避免使用过大的力量，以免损坏数据线。
六、拉力测试1. 用手握住数据线的插头和线体，逐渐增加拉力，观察数据线是否能够承受一定的拉力而不断裂或脱落。
2. 拉力测试时应逐渐增加力量，避免突然施加过大的力量导致数据线损坏。
七、测试结果评估根据以上测试结果，对荣耀数据线进行评估：1. 若数据线外观完好，连接头紧密，线芯完整且无明显断裂，充电和数据传输正常，弯曲和拉力测试合格，则数据线为良品，可以正常使用。
2. 若数据线外观有划痕、变形或断裂，连接头松动，线芯有断裂、脱落或焊接不良，充电或数据传输异常，弯曲或拉力测试不合格，则数据线可能存在问题，应停止使用并及时更换。
八、使用注意事项1. 在正常使用过程中，应避免将数据线弯曲过度或承受过大的拉力。
插头引线摇摆测试机操作规程
插头引线摇摆测试机操作规程
1、目的
规范插头引线摇摆测试机使用点检方法、使用方法及保养与维护；
2、范围
测试中心所有插头引线摇摆测试机
3、使用方法
一、点检
二、操作
1、关闭电源，通过机箱内角度调节旋钮将摇摆角度调节为45°
2、用固定夹将被测电源线插头夹紧，线缆穿过定位线槽，尾部施加1KG砝码；调节夹具，使电源线保持垂直
且弯曲位置为插头与线缆接驳处
3、打开电源，复位计数器并设定摇摆2500次；将速度旋钮归零，按下对应通道开始键，再按启动键进行测试，
需缓慢调节旋钮至所需速度，停止键可暂停测试
4、测试完成后，测量线极是否导通；
5、将电源线插头旋转90°,重复以上步骤继续进行测试
6、同理电源线尾卡也需进行上述测试
7、经过10000次摇摆后线极不断路且线股断线率小于10%则通过测试
4、注意事项
a仪器必须保证可靠接地
b注意安全！防止运动部件造成伤害
c规范使用仪器：测试前将调速旋钮归零，测试时缓慢调节调速旋钮
5、保养与维护
a每日检查一次测试机的各功能是否正常，各类参数是否正确
b测试人员发现仪器异常后要立即上报部门主管，确认仪器是否为损坏，如损坏则送外进行修理c本仪器的校验周期：每年送外校准一次
制定：审核：批准：。
线材摇摆测试规范
制定部门制订人制定日期1.适用恒瑞国电部分客户线材揺摆测试规范线材揺摆测试机3.仪器设备样品带DC头的线材，线材电气性能良好，每组给测试样品为5PCS 2.试样A、实验过程中，插头两端一直施加一定的电流，线材摇摆次数达到设定次数前，线材在摇摆过程中内部线芯断开，实验机将自动中止记数进程，摇摆测试不通过;线材摇摆次数达到设定的次数，导体未断开，视为实验通过。
B、测试机来回一次为一个周期。
2010-8-12王勃品质部5.结果判定C、调整揺摆的频率，揺摆的角度及测试要求的次数等参数。
B、线材的SR尾部分别与线材揺摆测试机的试验极性相连接。
A、将试样垂直放置，其上端由试样夹夹住PLUG头部，并在其下端距离PLUG头25CM处位置吊上砝码。
实验作业指导书（线材摇摆测试规范）4.实验程序制定部门制订人制定日期2010-8-12王勃品质部实验作业指导书（线材摇摆测试规范）线型线号摇摆频率摇摆角度吊重次数18AWG 45次/分钟120度300克250020AWG 45次/分钟120度250克200022AWG 45次/分钟120度200克150024AWG 45次/分钟120度150克150026AWG 45次/分钟120度100克150018AWG 45次/分钟120度250克150020AWG 45次/分钟120度200克150022AWG 45次/分钟120度150克150024AWG 45次/分钟120度150克100026AWG 45次/分钟120度100克100018AWG 45次/分钟120度200克150020AWG 45次/分钟120度150克150022AWG 45次/分钟120度150克100024AWG 45次/分钟120度100克150026AWG45次/分钟120度50克1000246424681185拟定：6、实验后试摇摆实验后线材试样一律剪断，报废处理。
附表：线材摇摆测试的一般要求：批准王勃审核洪记琼。
线材摇摆测试标准
线材摇摆测试标准线材摇摆测试是指在特定条件下对线材进行振动测试，以评估线材的耐久性和稳定性。
该测试旨在模拟线材在实际使用中可能受到的振动情况，以便提前发现潜在的问题并进行改进。
本文将介绍线材摇摆测试的标准及相关注意事项。
一、测试标准。
1. 测试设备，线材摇摆测试通常使用振动测试台进行，测试台应符合相关国际或行业标准，确保测试结果的准确性和可靠性。
2. 测试条件，在进行线材摇摆测试时，需设定合适的振动频率、振幅和持续时间，以模拟线材在实际使用中可能受到的振动情况。
同时，还需考虑线材的材质、结构和用途等因素，以确定合适的测试条件。
3. 测试方法，线材摇摆测试可以采用单轴或多轴振动方式进行，具体选择哪种方式需根据线材的使用环境和振动特点进行综合考虑。
4. 测试参数，在进行线材摇摆测试时，需要记录并分析振动频率、振幅、加速度等参数，以评估线材在振动条件下的性能表现。
二、注意事项。
1. 线材选择，在进行摇摆测试前，需要对线材进行严格的筛选和分类，确保选取的线材符合测试要求，并能够代表整个批次的产品。
2. 测试前准备，在进行线材摇摆测试前，需要对测试设备进行检查和校准，确保设备的正常运行和准确性。
同时，还需对测试样品进行预处理，如去除表面污物、调整线材位置等。
3. 数据记录与分析，在进行线材摇摆测试时，需要实时记录测试数据，并进行及时的分析和比对。
通过对测试数据的分析，可以发现线材在振动条件下可能存在的问题，并进行相应的改进和优化。
4. 结果评估，在完成线材摇摆测试后，需要对测试结果进行全面评估，包括线材的外观、尺寸、材质等方面，以确定线材的耐久性和稳定性是否符合要求。
5. 结论与建议，根据线材摇摆测试的结果，可以得出相应的结论和建议，如产品改进方向、优化设计方案等，以提高线材的质量和可靠性。
三、总结。
线材摇摆测试是评估线材耐久性和稳定性的重要手段，通过模拟线材在振动条件下的表现，可以及早发现潜在问题并进行改进。

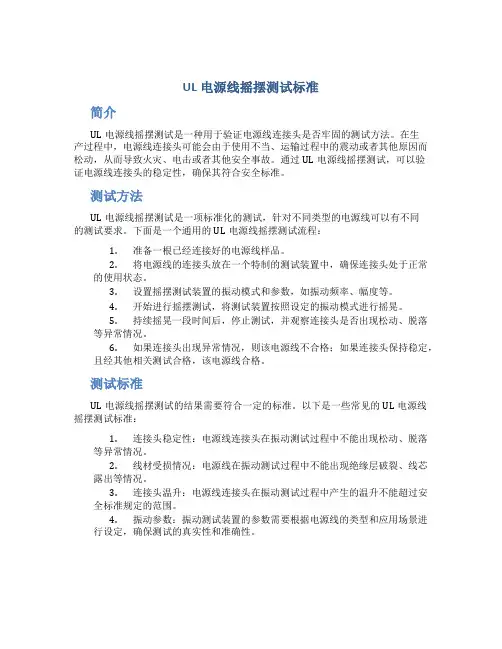

ul电源线摇摆测试标准
UL电源线摇摆测试标准简介UL电源线摇摆测试是一种用于验证电源线连接头是否牢固的测试方法。
在生产过程中，电源线连接头可能会由于使用不当、运输过程中的震动或者其他原因而松动，从而导致火灾、电击或者其他安全事故。
通过UL电源线摇摆测试，可以验证电源线连接头的稳定性，确保其符合安全标准。
测试方法UL电源线摇摆测试是一项标准化的测试，针对不同类型的电源线可以有不同的测试要求。
下面是一个通用的UL电源线摇摆测试流程：1.准备一根已经连接好的电源线样品。
2.将电源线的连接头放在一个特制的测试装置中，确保连接头处于正常的使用状态。
3.设置摇摆测试装置的振动模式和参数，如振动频率、幅度等。
4.开始进行摇摆测试，将测试装置按照设定的振动模式进行摇晃。
5.持续摇晃一段时间后，停止测试，并观察连接头是否出现松动、脱落等异常情况。
6.如果连接头出现异常情况，则该电源线不合格；如果连接头保持稳定，且经其他相关测试合格，该电源线合格。
测试标准UL电源线摇摆测试的结果需要符合一定的标准。
以下是一些常见的UL电源线摇摆测试标准：1.连接头稳定性：电源线连接头在振动测试过程中不能出现松动、脱落等异常情况。
2.线材受损情况：电源线在振动测试过程中不能出现绝缘层破裂、线芯露出等情况。
3.连接头温升：电源线连接头在振动测试过程中产生的温升不能超过安全标准规定的范围。
4.振动参数：振动测试装置的参数需要根据电源线的类型和应用场景进行设定，确保测试的真实性和准确性。
重要性和应用UL电源线摇摆测试是确保电源线连接头的安全可靠性的重要方法之一。
其目的是预防电源线连接头因为松动而导致电击、火灾等安全事故的发生。
无论是生产商还是消费者，都应该充分认识到UL电源线摇摆测试的重要性，确保所使用的电源线符合安全标准。
UL电源线摇摆测试广泛应用于各类电子产品的生产过程中，包括家用电器、电脑、手机、电动工具等。
通过进行摇摆测试，可以确保电源线连接头的稳定性，提高电子产品的安全性能，减少安全事故的风险。
ul电源线摇摆测试标准
ul电源线摇摆测试标准本测试标准旨在规定UL电源线摇摆测试的方法和要求，以确保电源线的机械性能和电气安全性符合标准。
本标准适用于所有类型的电源线，包括交流和直流电源线。
1.测试设备要求1.1测试设备应符合以下要求：(1)电源：能够提供稳定的交流或直流电源，以满足测试要求。
(2)摇摆装置：能够模拟电源线在实际使用中可能受到的摇摆和振动。
(3)测试夹具：用于固定电源线和连接测试设备。
(4)数据采集和分析系统：用于记录测试数据并进行实时分析。
1.2测试设备应定期进行校准和维护，以确保测试结果的准确性和可靠性。
2.样品准备2.1样品应符合以下要求：(1)样品应为全新、未使用过的电源线，或经过适当预处理的样品。
(2)样品应无破损、裂纹或其他明显的缺陷。
(3)样品应按照UL相关标准进行标识和认证。
2.2样品应按照实际使用情况进行选取，每种类型和规格的电源线应选取至少三个样品进行测试。
3.测试程序3.1将电源线固定在测试夹具上，确保夹具与电源线的接触良好，且不会对电源线产生额外的压力或扭曲。
3.2将测试夹具连接到摇摆装置上，并调整摇摆装置的参数，如摇摆频率、幅度等，以满足测试要求。
3.3启动摇摆装置，对电源线进行摇摆测试，持续时间不少于2小时。
3.4在测试过程中，应实时记录测试数据，包括电源线的振动幅度、频率、电流等参数。
4.测试结果判定4.1测试结束后，对电源线进行检查，以确定是否存在破损、裂纹或其他明显的缺陷。
4.2如果电源线符合以下要求，则判定为合格：(1)没有出现破损、裂纹或其他明显的缺陷。
(2)标识和认证符合UL相关标准。
线材摇摆机使用说明书
使用儀器前，請詳細閱讀此說明書前言感谢贵司选择了本公司的产品，本公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。
为确保贵司使用人员之人身安全及仪器的完好性，在使用本仪器前请充分的阅览本操作手册，确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用，如贵司觉得的有出入请自行检阅相关标准和数据。
特别声明：本操作手册不能和为向本公司提出任何要求的依据本操作手册的最终解释权归本公司安全上的注意安全上的记号：在本手册中，关于安全上的注意事项以及使用仪器时有下列重要的各显示事项，为了防止意外事项及危险，请务必遵守下列危险，警告，注意的记言。
危险:此显示的项目，表示如不遵照，操作者有可能受伤害。
!警告:此显示的项目，表示如不遵照，有可能损坏仪器。
!一、概述线材弯折摇摆试验机又称线材弯折试验机，摇摆试验机的简称。
本试验机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定。
适用于有关生产厂家和质检部门对电源线、DC线进行弯曲试验。
本机可以测试插头引线及电线耐折强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总计弯曲次数。
二、主要技术指标1.工作电源：AC220V/50Hz。
2.功率：0.5KW。
3.试验速率：10-60次/分可调。
4.弯曲角度：10º-180º度可调。
5.试验工位：每次同时进行6个插头引线试验。
6.主要功能：每组分别计算，产品折断后机器自动停机自动保存数据。
7.弯曲次数：0-999999可预置。
8.砝码重量： 50g、100g、200g、300g、500g各6个。
9.机箱：采用静电喷粉烤漆。
10.体积（约）：530*320*670mm11.重量（约）：150kg三、机器外观图片图片仅供参考（请以实物为准）1.弯曲角度的调整：打开试验机的侧门，松开电机驱动轮与连杆的连接螺丝，移动滑槽裹滑块的位置，使摆动机构上的指标标到试验时所需的角度，然后再将驱动轮与连杆的连接螺丝拧紧。
usb线材摇摆测试标准
usb线材摇摆测试标准USB线材摇摆测试标准。
USB线材作为连接电子设备的重要组成部分，其质量直接影响着设备的稳定性和可靠性。
而USB线材在使用过程中经常发生摇摆的情况，这种摇摆可能会对线材的连接性和耐久性造成影响。
因此，对USB线材的摇摆测试标准显得尤为重要。
1. 测试目的。
USB线材摇摆测试的主要目的是评估线材在使用过程中受到外部摇摆时的稳定性和耐久性，以此来确定线材的质量和可靠性。
2. 测试方法。
2.1 静态测试。
将USB线材固定在一个固定的位置，然后施加一定的静态力，观察线材在静态力作用下的变形情况。
通过静态测试可以评估线材的抗压性能和变形程度。
2.2 动态测试。
将USB线材固定在一个支架上，然后施加一定的动态力，使线材产生摇摆。
通过不同频率和幅度的摇摆测试，可以评估线材在摇摆状态下的稳定性和耐久性。
3. 测试标准。
3.1 外观检查。
在进行摇摆测试前，首先对USB线材的外观进行检查。
包括外皮是否完整，连接头是否松动，线材是否有明显的破损等。
3.2 静态测试标准。
在静态测试中，线材的变形程度应该符合相关标准要求，不能出现过度变形或者断裂的情况。
3.3 动态测试标准。
在动态测试中，线材在不同频率和幅度的摇摆下，应该保持稳定连接，不能出现断开或者松动的情况。
同时，线材在经过一定次数的摇摆测试后，其连接性能应该保持稳定。
4. 测试设备。
进行USB线材摇摆测试需要相应的测试设备，包括静态测试机、动态测试机等。
这些设备需要符合相关的测试标准和要求，确保测试结果的准确性和可靠性。
5. 测试报告。
对USB线材摇摆测试的结果应该及时进行记录和整理，形成相应的测试报告。
测试报告应包括测试样品的基本信息、测试方法、测试结果以及评定结论等内容。
6. 结论。
USB线材摇摆测试标准的制定和执行，对于保障线材质量和可靠性具有重要意义。
通过严格执行测试标准，可以有效评估线材的稳定性和耐久性，为消费者提供更加可靠的产品。
线束摇摆测试标准
线束摇摆测试标准1.测试目的本测试标准的目的是评估线束在摇摆环境下的性能，确定其是否能够承受预定范围内的摇摆负荷，以保证线束在特定应用场景下的稳定性和可靠性。
2.测试设备2.1摇摆测试机：应具备可调节的摇摆角度和摇摆频率，能够模拟实际应用场景中的摇摆环境。
2.2负载装置：用于施加预定负荷，以模拟实际应用场景中的负载条件。
2.3测量仪表：用于测量线束的电气性能和机械性能。
2.4环境箱：用于模拟实际应用场景中的温度和湿度条件。
3.测试样品3.1线束样品：应具有与实际应用场景相似的结构和规格。
3.2连接器样品：应与线束样品相匹配，以保证测试结果的可靠性。
4.测试环境与条件4.1温度：根据实际应用场景确定测试温度范围，一般应在-25℃~+85℃之间。
4.2湿度：根据实际应用场景确定湿度范围，一般应在30%~90%之间。
4.3摇摆角度：应根据实际应用场景确定摇摆角度范围，一般应在±30°~±90°之间。
4.4摇摆频率：应根据实际应用场景确定摇摆频率范围，一般应在0.5Hz~5Hz 之间。
5.测试方法与步骤5.1将线束样品和连接器样品安装在测试设备上，确保连接可靠。
5.2根据实际应用场景设定测试温度、湿度、摇摆角度和摇摆频率。
5.3开启测试设备，按照设定的条件进行模拟摇摆测试。
5.4在测试过程中，应每隔一段时间记录一次测试数据，包括线束的电气性能和机械性能。
5.5测试结束后，将测试数据整理成表格，进行后续的数据处理和分析。
6.测试数据记录与处理6.1应记录每个时间点的测试数据，包括但不限于线束的温度、湿度、电流、电压、电阻等电气性能参数以及机械性能参数如摇摆角度、频率等。
6.2根据测试数据绘制曲线图，以更直观地观察线束性能的变化趋势。
6.3对测试数据进行统计分析，得出平均值、标准差等统计指标，以便于对不同批次或不同材料的线束进行比较和分析。
7.测试结果判定与评估7.1根据测试数据判断线束的性能是否符合预定要求，如电气性能、机械性能等。
usb摇摆测试标准
usb摇摆测试标准USB摇摆测试标准。
USB摇摆测试是指在USB设备设计和生产过程中，对其进行的一种性能测试。
通过摇摆测试，可以评估USB设备在传输数据时的稳定性和可靠性，以确保其在实际使用中能够正常工作。
USB摇摆测试标准是对这一测试过程中所需遵循的规范和要求的总称，其制定的目的在于规范测试流程，保证测试结果的准确性和可比性。
一、测试目的。
USB摇摆测试的主要目的是评估USB设备在不同工作条件下的数据传输性能，包括传输速率、数据稳定性、抗干扰能力等。
通过测试，可以发现USB设备在传输数据时可能存在的问题，如数据丢失、传输速率波动、干扰敏感等，从而为产品的改进提供依据。
二、测试对象。
USB摇摆测试的对象是各类USB设备，包括USB接口、USB数据线、USB存储设备等。
针对不同类型的USB设备，测试标准会有所不同，但其基本原理和测试要求是相通的。
三、测试流程。
1.准备工作，确定测试设备、测试环境和测试软件，并对测试设备进行预热和校准。
2.测试参数设定，根据测试要求，设定USB设备的工作模式、传输速率、数据量等参数。
3.测试执行，将USB设备连接到测试设备上，进行数据传输测试，并记录测试数据。
4.数据分析，对测试数据进行分析，评估USB设备的传输性能，发现问题并提出改进意见。
5.测试报告，编写测试报告，总结测试结果和分析结论，提出改进建议。
四、测试要求。
1.测试环境，测试环境应符合USB设备的实际使用条件，包括温度、湿度、电磁场等因素。
2.测试设备，测试设备应符合USB摇摆测试的要求，包括传输速率、数据稳定性、抗干扰能力等。
3.测试软件，测试软件应能够准确地模拟USB设备的工作状态，实现数据传输测试和结果分析。
4.测试人员，测试人员应具备一定的USB设备知识和测试经验，能够独立完成测试任务并准确记录测试数据。
五、测试标准。
1.传输速率，测试USB设备在不同工作条件下的数据传输速率，包括最大传输速率、平均传输速率、波动范围等。
线材摇摆测试标准
线材摇摆测试标准线材摇摆测试是指对电气线缆在外力作用下的振动性能进行测试的一项重要标准。
线材摇摆测试旨在评估线缆在使用过程中受到振动时的稳定性和可靠性，以保证线缆在实际应用中不会因振动而产生故障。
本文将介绍线材摇摆测试的标准及相关内容。
一、测试目的。
线材摇摆测试的主要目的是评估线缆在振动环境下的性能，包括线缆的抗振动能力、振动后的性能变化以及线缆的可靠性。
通过测试，可以为线缆的设计、生产和使用提供参考依据，确保线缆在振动环境下能够稳定可靠地工作。
二、测试方法。
1. 振动测试。
振动测试是线材摇摆测试的核心内容之一。
在振动测试中，需要模拟线缆在实际使用过程中可能遇到的振动情况，包括正弦振动、随机振动等。
通过对线缆进行不同频率、幅值和方向的振动测试，可以评估线缆在振动环境下的稳定性和可靠性。
2. 线材连接测试。
线材连接测试是线材摇摆测试的另一个重要内容。
在线材连接测试中，需要对线缆的连接部分进行振动测试，以评估线缆连接处的稳定性和可靠性。
通过线材连接测试，可以有效地发现线缆连接处可能存在的问题，确保线缆连接的稳定可靠。
3. 振动环境模拟。
在进行线材摇摆测试时，需要模拟线缆在实际使用环境中可能遇到的振动情况。
通过合理选择振动测试的频率、幅值和方向，可以有效地模拟线缆在实际使用环境中可能遇到的振动情况，从而评估线缆在实际使用环境中的稳定性和可靠性。
三、测试标准。
线材摇摆测试的标准是对线缆在振动环境下性能评估的依据。
根据国家相关标准和行业规范，线材摇摆测试的标准主要包括振动测试方法、振动环境模拟、线材连接测试等内容，以及测试结果的评定标准。
通过遵循相关的测试标准，可以确保线材摇摆测试的科学性和准确性。
四、测试结果评定。
线材摇摆测试的结果评定是对测试结果进行分析和判定的过程。
根据测试结果，可以评定线缆在振动环境下的稳定性和可靠性，从而为线缆的设计、生产和使用提供参考依据。
通过科学、准确地评定测试结果，可以确保线材摇摆测试的可靠性和有效性。
线材摇摆试验操作规范
线材摇摆试验操作规范一、目的规范操作员对摇摆试验机的操作方法，通过摇摆试验以验证线材承受摇摆测试的能力,确保来料能够满足我司质量要求。
二、适用范围适用于公司线材来料检验及成品测试检验。
三、前期准备1.机台必须平稳放置于地面，连接好供电电源。
2.准备法码50g、100g、200g、300g、500g各六个3.试验前对线材进行外观及性能测试并编号.四、操作方法1.打开电源开关，此时电源开关指示灯亮。
2.调整摇摆弯曲角度：打开试验机的侧门，松开电机驱动臂与连杆的连接螺丝，转动驱动臂与连杆至水平位置，旋转移动滑槽里滑块的螺丝，使摆动机构上的指针指到试验所需要的角度，然后再将驱动臂与连杆的连接螺丝拧紧。
3.将测试样本被测一端穿过限位杆置放于夹具中间夹紧并短路，再将另一端的芯线连接在试验机的两极上，构成一个回路。
再检查六个指示灯有没有亮，如果不亮证明线路不通或没有接好，需要重新检查连接直至灯亮为止。
4.取所需吊重法码固定在线材上，高度位置视具体要求设置。
5.设置参数：5.1在操作面板上先按“SET”进入“设定画面”，5.1.1按“1”进入“分组计数设定”。
5.1.2按“-”、“1”、“0”、再按“OK”，6组反馈计数全部清零。
5.1.3按“-”、“1”，再按“UP”，6组反馈计数全部开启。
按“EXIT”退出“分组计数设定”。
5.2按“2”进入“功能参数设定”，5.2.1按“1”，进入警报设定，再按“UP”或“DOWN”，调整警报为“全断响”“单断响”“不响”5.2.2按“2”进入完成次数设定，按“0”再按“OK”，完成次数清零（重新开始新样品试验时须从零开始）5.2.3按“3”进入停止次数设定，根据需要输入次数，完成此次数时会自动停止。
5.3按“EXIT”退出到主画面。
6按“AUTO”进行自动运行，运行时可根据要求扭动旋扭调整频率（次/分钟）。
7试验完成后，关闭电源，取下被测样品并对线材的导体绝缘层及性能进行检测.。
线材摇摆测试的原理
线材摇摆测试的原理线材摇摆测试是一种常用的电气线材测试方法，用于检测线材的柔韧性和电气性能。
其原理是通过给定一定的力量作用在线材上，观察线材的摇摆情况，以判断线材的弯曲能力和导电能力。
线材摇摆测试主要包括以下几个步骤：1. 准备工作：选择合适的摇摆装置，并将线材的一端固定在装置上。
根据测试要求，确定施加在线材上的力的大小和方向。
2. 施加力：将测试装置置于合适的位置，并施加预定的力量。
通常，该力量会通过一定的装置，如弹簧、重物等方式施加在线材上。
3. 观察摇摆情况：根据施加的力作用在线材上，线材会出现一定的摇摆现象。
观察线材在施加力后的摇摆情况，包括振幅、频率、周期等。
4. 记录数据：使用仪器或记录装置记录线材的摇摆情况。
可以使用高速相机、示波器等设备来实时记录线材的运动特征。
5. 分析结果：根据记录的数据，对线材的柔韧性和电气性能进行分析。
比较不同样品的摇摆情况，可以评估线材的品质和性能。
线材摇摆测试的原理基于以下几个方面：1. 线材的柔韧性：线材的柔韧性是指线材在受力作用下的弯曲能力。
施加力量后，线材会出现一定的弯曲变形。
通过观察线材的摇摆情况，可以评估线材的柔韧性。
振幅大、频率高的线材通常具有较好的柔韧性。
2. 线材的导电能力：线材的导电能力是指线材内部电流的传导能力，通常与线材的材质、截面积等参数有关。
线材摇摆测试中施加的力量会使线材弯曲，从而可能影响线材内部的导电能力。
通过观察线材的摇摆情况和记录的数据，可以评估线材的导电性能。
3. 线材的结构和材质：线材的结构和材质也会对摇摆测试的结果产生影响。
例如，线材的截面形状、材质的柔软度等都会影响线材的弯曲特性。
较软、柔韧的线材通常能够更好地适应弯曲变形，而较硬、脆性的线材可能会在受力后出现断裂等问题。
线材摇摆测试主要应用于电子设备、电气设备、汽车等领域中，以评估线材的品质和性能。
通过该测试可以确定线材的使用寿命和可靠性，有助于提高产品的质量和可靠性。
线材摇摆测试标准
线材摇摆测试标准线材摇摆测试是指对电气线材在运行时的摇摆情况进行测试，以评估其在使用过程中的稳定性和安全性。
本文将介绍线材摇摆测试的标准和相关内容。
一、测试目的。
线材摇摆测试的主要目的是为了评估线材在运行时的稳定性和安全性。
通过测试，可以了解线材在受到外力摆动时的情况，从而为线材的设计和使用提供参考依据。
二、测试方法。
1. 准备工作。
在进行线材摇摆测试之前，需要对测试设备进行准备。
测试设备应符合相关标准要求，并且需要进行定期的维护和检测，以确保测试结果的准确性和可靠性。
2. 测试步骤。
（1）将待测试的线材固定在测试设备上，保证线材的一端固定不动，另一端可以自由摆动。
（2）对线材施加一定的力，使其产生摆动。
（3）记录线材在摆动过程中的情况，包括摆动的幅度、频率、持续时间等参数。
（4）根据测试结果，评估线材的稳定性和安全性。
三、测试标准。
线材摇摆测试的标准应该包括以下内容：1. 测试参数。
测试标准应规定线材摇摆测试的具体参数，包括施加力的大小、摆动的幅度、频率和持续时间等。
2. 测试设备。
标准应规定测试设备的要求，包括设备的型号、精度、维护要求等。
3. 测试方法。
标准应规定线材摇摆测试的具体步骤和操作要求，确保测试的准确性和可靠性。
4. 测试结果评定。
标准应规定根据测试结果如何评定线材的稳定性和安全性，以及对测试结果的分析和处理方法。
四、测试结果的意义。
线材摇摆测试的结果对于线材的设计和使用具有重要的意义。
通过测试结果，可以评估线材在受到外力摆动时的稳定性，为线材的设计提供参考依据；同时也可以评估线材在使用过程中的安全性，为线材的选择和使用提供参考依据。
五、测试的注意事项。
在进行线材摇摆测试时，需要注意以下事项：1. 测试环境。
测试应在符合相关标准的环境条件下进行，以确保测试结果的准确性和可靠性。
2. 测试设备。
测试设备应符合相关标准要求，并且需要进行定期的维护和检测，以确保测试结果的准确性和可靠性。
摇摆测试标准
4.4.2.3摇摆角度为180度(左右各90度)从夹紧处到吊重处距离为305MM.
4.4.2.4弯曲速度为每分钏10次.
4.4.2.5吊重:SPT类线材:113g, HPN:284g
4.4.2.6摇摆次数:2500次.
5.判定:
5.1试验后,护套不得与本体分离.
4.3设定最高试验计数值.:
4.4按START键(绿色批示灯亮)启动马达,开始测试.
4.4.1 IEC320摇摆测试标准:
4.4.1.1荷重:10N,对电线截面积不大于0.75MM2的插头;20N对其分他插头.
4.4.1.2摇摆角度:94.1.4弯曲速度每分钟60次.
名
称
摇摆试验操作标准
文件编号
制订日期
1.使用设备：插头引线弯折试验机，荷重砝码（10N，20N，113g，284g）
2.检验事项：测试插头引出线扩电线之耐折强度。
3.标准引用：IEC扩UL817第96条。
4.操作项目：
4.1调整摇摆角度及所需测试速度.
4.2取样品先锁紧于夹具上,使样品经过中间两平行杆在平行杆下电线吊上所需之配重砝码,最后将电线尾端连接于控制箱上之两点,并将电线之插头用两铜线连接.
4.4.1.5插头引线处在吊荷重的距离最小300M
4.4.1.6弯曲标准为20000次(一次弯曲是向前或向后的一次运动),带圆线的插头样品先弯曲1000次,在摆动机构内转动90度再测试,带扁形电线的样品,仅朝垂直于导线轴所在平面方向弯曲.
4.4.2 UL817测试标准.
4.4.2.1此项试验仅适用于规格为;18AWG,16AWG,14AWG,平行线.
5.2电线之绝缘不得出现磨损之迹象.
线束摇摆测试标准
线束摇摆测试标准
根据产品不同，线材在设备中的应用环境不同，客户要求线束线材的摇摆标准各不相同。
如普通的数据线一般要求摇摆±90°，频率40次/分钟，达到摇摆次数2000次。
线束摇摆测试作业流程及标准：
1、试验前对线材进行外观及性能测试并编号。
2、线材摇摆机摇摆根据线材不同规格而定(一般调制40次/分钟，50次/分钟，±60/90°)。
3、将线材的插头部分夹于摇摆测试机夹具中进行固定，并将此端短路。
4、将线材拉直后从固定槽中穿入，并于插头塑料成型部分以下约300mm处，打结吊勾码，(一般在250~300g)。
5、将线材另一端的两条线分别串接于指示灯(正常导通时指示灯熄灭)。
6、将每组及总摇摆计数归零，并将每组的“启动”按钮按下，最后将“启动马达”按钮按下进行测试。
7、测试完成后，对线材的导体绝缘层及性能进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摇摆测试机操作规范文件编号：GC-WI-001
版本/版次：A/1版
制订单位：工程品质部
生效日期：2020-4-15
名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/4
1.0 制定目的:
为正确测量本厂生产之CABLE线材耐弯曲寿命.
2.0 适用范围：
摇摆测试机适用于各种电线电缆及插头连接线,例如:COAXALL CABLE, POWER SUPPLY CABLE AUDIO/VIDEO CABLE,CONTROLLER CABLE等作弯曲性强度标准测试仪器.
3.0 操作方法:
3.1.0带SR卡位的CABLE(有相
应之外壳)摇摆方法：步骤：
3.1.1待测试线材成型SR。
并将导体芯线接通。
3.1.2 将成型SR端装入已经
过修改的外壳内。
3.1.3 将安装好之线材装入测
试机夹线位。
（如右图）
3.1.4 依次将待测试线材安装好。
3.1.5 将待测试线材导体与仪器
接通。
3.1.6 按要求设定调整摇摆角度
(内调整),设定摆动速度以
及荷重。
（如右图）
3.1.7 接装完毕后重新检验所有
要求是否正确,然后启动
摇摆测试机开始摇摆测试.
3.1.8 试验完成后,电测性能没有
短路开路现象,及编织铜
丝断线率低于30%以下
定为合格品.
核准：审查：制定：
名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/4
3.2.0 带SR卡位的CABLE(无相应之外壳)摇摆方法：
步骤：
3.2.1待测试线材成型SR。
并将导体芯线接通。
3.2.2将线材带SR端装入测试
机夹线位。
（如右图）
3.2.3依次将待测试线材安装好。
3.2.4将待测试线材导体与仪器
接通。
3.2.5按要求设定调整摇摆角度
(内调整),设定摆动速度以
及荷重。
（如右图）
3.2.6接装完毕后重新检验所有
要求是否正确,然后启动
摇摆测试机开始摇摆测试.
3.2.7试验完成后,电测性能没有
短路开路现象,及编织铜
丝断线率低于30%以下
定为合格品.
核准：审查：制定：
名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/4
3.3.0一般CABLE线材的摇摆方法：
步骤：
3.3.1将待测试线材一端打结。
3.3.2将待测试线材导体芯线通。
3.3.3将线材装入测试机夹
线位。
（如右图）
3.3.4依次将待测试线材安装好。
3.3.5将待测试线材导体与仪器
接通。
3.3.6按要求设定调整摇摆角度
(内调整),设定摆动速度以
及荷重。
（如右图）
3.3.7接装完毕后重新检验所有
要求是否正确,然后启动
摇摆测试机开始摇摆测试.
3.3.8试验完成后,电测性能没有
短路开路现象,及编织铜
丝断线率低于30%以下
定为合格品.
核准：审查：制定：
核准：审查：制定：。
