(三)常用给排水材料及附件
安装工程实务(1)

(二)设备、设施数量的统计:
1、安装工程的施工图纸(包括:水、暖、电); 2、把所有与设备、设施相关的图纸看一遍,检查是否有图示不清楚 的地方,或是错误的地方,如果有及时提出(图上标明); 3、按照专业和构件类别的分类梳理出计算设备、设施数量的先后顺 序; 4、找出所有出现要算设备、设施的图纸,并要详细的查看是否有漏 项,要有及时进行修改; 5、统计每一张平面图中被算设备、设施的数量,并将统计结果记到 纸上;分部 6、将统计过的设备、设施用记号笔做上记号; 7、当一类设备、设施的数量统计完之后,将每次统计的结果填入到 工程量计算表(特别提醒:Excel) 表中进行工程量汇总(有工程案例 可查看); 8、汇总的工程量乘以一个设备、设施的损耗系数(此系数没有确定 值,因工程情况而定)得出最终的工程量结果;
三、给排水工程组成
(一)给水系统
进户装置 进户装置有:阀门和水表 管道装设有阀门和水表
水平干管
立管(垂直干管) 给水管道 横管 支管 附件(阀门、水龙头) 用水设施:(阀门、水龙 头)
给水水平管道
给水系统给水管道
干管:为连接引入管和其他支管的水平管, 布设在建筑物底层的管沟中或地下室内。 干管也可置于建筑顶层,形成由上而下的 供水方式。 立管:为建筑内竖直布置的管道,在不同的 供水方式中,立管中的水流可以是由下而 上,也司以是由上而下。 支管:由立管分水到各用水点的水平管道。
汇总报表
注:1、每类构件业务事理的详细说明请参见备注;
(一)管线(管线长度的计量)
1、拿到安装工程的施工图纸(包括:水、暖、 电); 2、把所有与管线相关的图纸看一遍,检查是否 有图示不清楚的地方, 或是错误的地方,如果有 及时修改; 3、按照专业和构件类别的分类梳理出计算管线 长度的先后顺序; 4、找出所有出现要算管线的图纸,并要详细的 查看和梳理管线的通路,看看有没有问题,要有及 时进行修改; 5、将图中有预留预埋的地方进行标记,保证计 算的准确;
室内及室外地沟给排水预算表

地沟给水预算表一、拆除地沟给水120米*6.5=780.00 元二、材料及附件1、给水:PP-R DN63 66米*39=2343.00元PP-R DN50 54米*22.4=1208.60元DN63管接头15个*4.2=63.00元DN63*50三通6个*11.8=70.80元DN63*2寸直接1个*48.5=48.50元DN63截止阀1个*62=62.00元DN50管接头13个*3.8=49.40元DN50弯头12个*5.4=64.80元DN50截止阀6个*45.5=273.00元63卡子(地沟用)66个*2.2=145.00元二、安装地沟给水管120米*14=1680.00元拆除780元+材料4329.30元+安装1680元=6789.30元每户:6789.30÷36户=188.60元户内给排水明细表一、拆除:镀锌给水管125元排水铸铁管245.00元二、安装PPR给水管:185元PVC管水管:425元三、材料:1、水表380元/块(IC卡智能水表)PPR DN50:73元/根DN40:45元/根DN32:28元/根DN25:18元/根DN20:13元/根截止阀:23元/个内丝直通:3个*3.5元=10.5元内丝弯头:2个*3元=6元内丝三通:2个*4.2元=8.4元管箍:4个*1.5元=6元弯头:4个*1.2=4.8元三通:3个*1.4元=4.2元管卡:15个*0.8=12元计:631.90元2、排水PVC:110直管:6*52=312元75直管:3*32=96元110四通:1*14.5=14.5元110三通:2*6=12元110弯头:3*4.5=13.5元110管箍:1*4=4元110伸缩节:1*11.5=11.5元110主检口:1*13=13元75三通:6*4.5=27元75弯头:6*3=18元75管箍:4*3=12元75S弯:4*7.5=30元75P型弯:2*6.8=13.6元75堵头:3*4.5=13.5元胶水:1桶=8.2元=8.2元卡子:5个*3.2=16元水泥:10元石棉绒:20元沙子:10元水不漏:1袋*15元=15元计:669.80元四、读卡器、专用软盘:792元÷36户=22元/户总说明:1、综合以上计算:(1)地沟给水拆除及安装:188.60元/户(2)地沟擀水拆除及安装:202.28元/户(3)户内给水及排水安装:2281.70元/户(4)水表读卡器专用软件:22元/户(5)围墙:360元/户(6)室外院坪:213.17/户合计每户:3267.75元2、住户内及地沟拆除的废管如果各自行处理,照原预算的3267.75元收费,如果废管交由施工方处理,每户废管折50元,施工方收每户3267.75-50=3217.75元。
给排水设备及附件安装注意事项

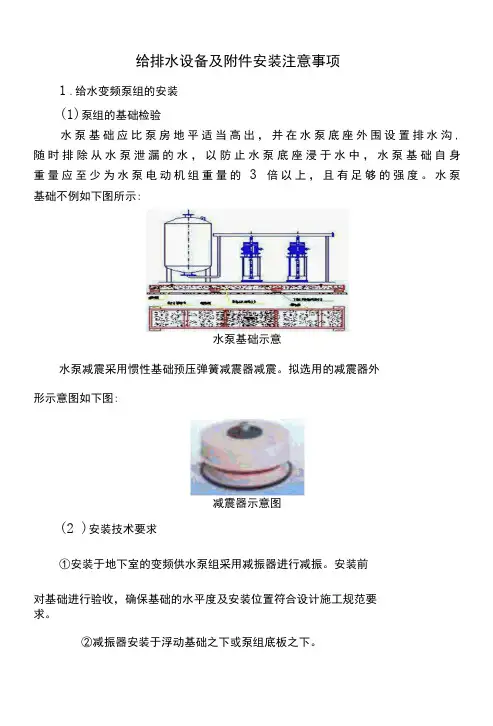

给排水设备及附件安装注意事项1.给水变频泵组的安装(1)泵组的基础检验水泵基础应比泵房地平适当高出,并在水泵底座外围设置排水沟, 随时排除从水泵泄漏的水,以防止水泵底座浸于水中,水泵基础自身重量应至少为水泵电动机组重量的3倍以上,且有足够的强度。
水泵基础不例如下图所示:水泵基础示意水泵减震采用惯性基础预压弹簧减震器减震。
拟选用的减震器外形示意图如下图:减震器示意图(2 )安装技术要求①安装于地下室的变频供水泵组采用减振器进行减振。
安装前对基础进行验收,确保基础的水平度及安装位置符合设计施工规范要求。
②减振器安装于浮动基础之下或泵组底板之下。
③水泵就位过程中应保证就位不能损坏设备基础及已安装好的减振器。
④水泵的进出水管及阀件应进行固定,确保水泵本体处于自由状态。
水泵和管路之间应采用柔,性连接,使水泵的振动尽可能少的传到管路上,从而增加管路及阀门使用寿命。
⑤泵组安装完成后检查水泵泵体水平度(或垂直度)是否符合施工验收规范要求。
水泵房做法示意图给水泵房消防水泵房2.潜水泵安装(1)系统组成本工程潜污泵都为自动搅匀潜水排污泵,每台集水井水泵的安装需配备上升引杆及提升链,而排水管与潜水泵的连接为硬管连接。
(2)安装具体安装方法依照图集08s305进行安装,安装时,把底座固定在池底,将导杆支架固定于池顶部侧壁;用螺栓将泵体与基座相连,然后泵出口管路与外围管路阀门进行连接固定。
(3)潜水泵维护为了保证潜水泵的正常使用和寿命,应该进行定期的检查和保养。
在污水介质中长期使用后,叶轮与密封环之间的间隙可能增大,造成水泵流量和效率下降,应关掉电闸,将潜水泵吊起,拆下底盖,取下密封环,按叶轮口环实际尺寸配密封环,间隙一般在0.5mm左右。
潜水泵长期不用时,应清洗并吊起置于通风干燥处,注意防冻;若置于水中,每15天至少运转30min (不能干磨),以检查其功能和适应性。
电缆每年至少检查一次,若破损应给予更换;每年至少检查一次电机绝缘及紧固螺栓;潜水泵在出厂前已注入适量的机油,用以润滑机械密封,该机油应每年检查一次;如果发现机油中有水,应将其放掉,更换机油,更换密封垫,旋紧螺塞。
给排水材料价格

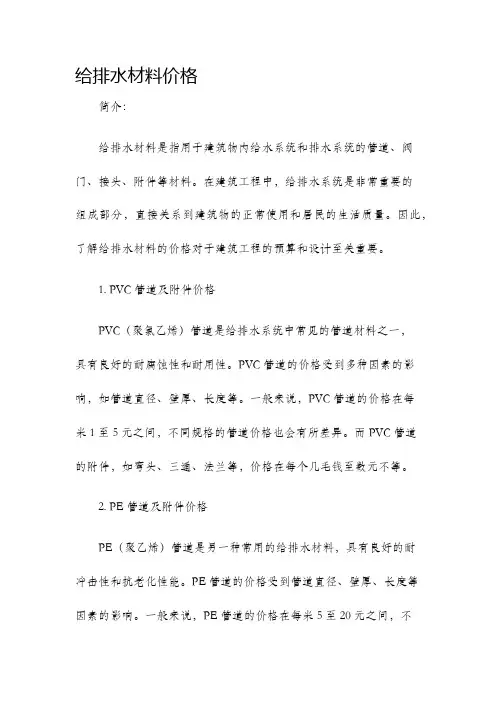

给排水材料价格简介:给排水材料是指用于建筑物内给水系统和排水系统的管道、阀门、接头、附件等材料。
在建筑工程中,给排水系统是非常重要的组成部分,直接关系到建筑物的正常使用和居民的生活质量。
因此,了解给排水材料的价格对于建筑工程的预算和设计至关重要。
1. PVC管道及附件价格PVC(聚氯乙烯)管道是给排水系统中常见的管道材料之一,具有良好的耐腐蚀性和耐用性。
PVC管道的价格受到多种因素的影响,如管道直径、壁厚、长度等。
一般来说,PVC管道的价格在每米1至5元之间,不同规格的管道价格也会有所差异。
而PVC管道的附件,如弯头、三通、法兰等,价格在每个几毛钱至数元不等。
2. PE管道及附件价格PE(聚乙烯)管道是另一种常用的给排水材料,具有良好的耐冲击性和抗老化性能。
PE管道的价格受到管道直径、壁厚、长度等因素的影响。
一般来说,PE管道的价格在每米5至20元之间,不同规格的管道价格也存在差异。
而PE管道的附件的价格也相对较低,通常在每个几角钱至几元不等。
3. 铸铁管道及附件价格铸铁管道具有较高的耐压性能和耐用性,在给排水系统中使用广泛。
铸铁管道的价格受到管道直径、壁厚、长度等因素的影响。
一般来说,铸铁管道的价格在每米50至200元之间,不同规格的管道价格也会有所差异。
而铸铁管道的附件的价格相对较高,如弯头、三通、法兰等,价格在每个数元至十几元不等。
4. 不锈钢管道及附件价格不锈钢管道具有优良的耐腐蚀性和耐压性能,在特殊环境下使用较多。
不锈钢管道的价格受到管道材质、直径、壁厚、长度等因素的影响。
一般来说,不锈钢管道的价格在每米50至500元之间,不同规格的管道价格差别较大。
而不锈钢管道的附件的价格也相对较高,如弯头、三通、法兰等,价格在每个几元至几十元不等。
5. 其他给排水材料价格。
给排水常用管件及附件相关知识

给排水常用管件及附件相关知识
一、排水工程常用管件及附件
排水工程常用管材主要有排水铸铁管、排水塑料管、带釉陶土管,工业废水的排放还可以采用陶瓷管、玻璃钢管、玻璃管等。
排水铸铁管
排水铸铁管与给水铸铁管不同之处在于,排水铸铁管的管壁较薄,不能承受高压,一般作为生活污水、雨水以及一般工业废水管使用。
排水铸铁管的接口方式为承插式,连接方法有失眠水泥接口、膨胀水泥接口、水泥砂浆接口等。
排水塑料管
目前室内排水工程常使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管),其连接方式多以粘接为主,配以适当的橡胶柔性接口。
带釉陶土管
带釉陶土管具有耐酸碱腐蚀的特性,一般用于排放腐蚀性工业废水。
室内生活污水埋地管也可采用陶土管。
管道附件
为方便排水管排水畅通,管道附件一般设置在排水横支管、排水干管上的设备,包括清扫口、检查口、检查井等。
二、给水排水工程常用管件
给水排水工程在施工过程中,除了敷设给水排水立管外,各层还需要敷设给水排水的支管,而这些支管在连接用水设备时需要分支、转弯和变径,因此就需要有各种不同形式的管子配件与管道配合使用。
给水排水工程常用的管件按照用途可分为以下几种:
1、管路延长连接用配件:管箍、异直径箍、内接头。
2、管路分支连接用配件:三通、四通。
3、管路转弯用配件:45度弯头、90度弯头。
4、管路变径用配件:“大小头”、异径三通、异径四通、补心。
5、管路堵口用配件:丝堵、管堵。
除此之外,排水管道上常用的管件还包括检查口、弯头、套筒、通气帽等。
给排水工程施工中的施工材料

给排水工程施工中的施工材料在给排水工程的施工过程中,选择合适的施工材料是保证工程质量和安全的重要因素之一。
本文将对给排水工程中常用的施工材料进行介绍,包括管材、阀门、附件及密封材料。
一、管材1. PVC管材:聚氯乙烯管材是给排水工程中常见的材料之一,具有重量轻、强度高、抗腐蚀等优点。
其主要用于给水系统、排水系统及雨水收集系统等。
2. PE管材:聚乙烯管材是一种耐腐蚀、耐热性好的材料,适用于给排水工程中的农田排水、供水、排水等领域。
3. 铸铁管材:铸铁管材具有强度高、耐腐蚀、耐高温等优点,广泛应用于给水、排水系统中。
二、阀门1. 截止阀:常用于给水系统中,用于控制管道流量。
主要有手动截止阀和电动截止阀两种类型,具有结构简单、操作方便等特点。
2. 角阀:通常用于卫生间等小型管道系统,常见于水龙头下方,用于控制水流开关。
3. 蝶阀:主要用于大口径管道系统,通过旋转阀盘来控制介质流量,具有启闭快速、结构简单等特点。
三、附件1. 弯头、三通、四通:这些附件是给排水工程中常见的连接件,用于改变管道的流向和分支,保证管道的流畅通畅。
2. 法兰:用于连接管道和设备的部件,具有方便拆装、密封性好等特点。
3. 管帽:用于封闭管道的一种附件,常见于工程施工的初期或者维修时使用。
四、密封材料1. 橡胶密封圈:常用于管道连接部位的密封,具有良好的弹性和耐腐蚀性。
2. 塑料密封胶:适用于各种材质管道连接的密封,具有良好的密封效果和抗老化性能。
综上所述,给排水工程中的施工材料涵盖了管材、阀门、附件及密封材料等多个方面。
在选择和使用这些材料时,施工方需要根据具体工程要求和环境条件进行合理搭配,以确保工程的质量和安全。
选用合适的施工材料不仅能够提高工程的使用寿命,还能够减少维护和维修成本,达到经济高效的目标。
给排水设备基础知识

2020/12/12
给排水设备基础知识
2、讲叙内容 ①小方面:家庭的上、下水,通风,取暖 ②中等方面:一幢建筑,一个小区的供暖,供水,制
冷,空调 ③大方面:整个城市,一个大型企业的供水,排水等。
给排水设备基础知识
• <建筑设备>所包括的专业内容: • 1、给、排水工程 • 2、供热、通风及空气调节工程 • 3、供配电及电气照明工程 • 4、燃气工程
中水柱的高度称为水封,一般为50-100mm,分为P形 和S形。
给排水设备基础知识
• (3)检查口 • 检查口设置在主管上,一般建筑物的最高层
和最底层必须设置,每隔一层设置一个,一般 检查口距地面1-1.2米,同时高出该层卫生器 具上边缘0.15米。 • (4)清扫口 • 一般设置在污水横管上,当横管上连接2个 或者2个以上的大便器或者3个及3个以上的卫 生器具时,应在横管始端设置清扫口。
好,可盘绕 缺点: 熔点为100至130摄氏度,不宜用于热水管
道,宜用于工作温度不大于40℃; 易应力开 裂,不易染色
给排水设备基础知识
给排水设备基础知识
• 3)交联聚乙烯管(PEX) • PEX与PE管一样,无毒、无味,耐压、稳定
性和持久性好,其独特的耐温性能(—70℃— 110℃),使其成为室内冷热水供应的推荐管材。 • PEX管的口径(外径)现有10mm、20mm、 25mm、32mm、40mm、50mm、63mm 7种规格
给排水设备基础知识
•常用钢管螺纹连接配件及连接方式 :
给排水设备基础知识
•常用塑料排水配件 :
给排水设备基础知识
•二、附件 • 附件分给水附件和排水附件两大类。
•1.给水附件 • 给水附件是安装在管道及设备上启闭和调节装置的 总称。 • 给水附件分为配水附件、控制附件与其他附件三类。
给排水管道工程施工技术

供水站给排水管道工程施工技术培训讲义供水站主讲:吕传波目录第一章给水管道材料及附件第二章给水管道安装第三章排水管道安装第四章给排水管道的验收第一章给水管道材料及附件第一节给水管道材料及配件一、给水管道材料给水管道材料可分为金属管材料和非金属管材料大类。
(一)金属管材主要包括铸铁管和钢管两类。
(1)铸铁管•铸铁管是给水管网中最常用的材料。
它抗腐蚀性好,经久耐用,价格比钢管便宜。
•但铸铁管质脆,不耐震动和弯折,工作压力较钢管低,重量较大,一般为同规格的钢管重量的1.5~2.5 倍。
•目前还使用一种球墨铸铁管,此种管材具有铸铁管的耐腐蚀性和钢管的韧性。
采用球墨铸铁管是管道抗震的主要措施之一•铸铁管由于使用要求不同,一般分两种接头形式:一种是承插式,另一种是法兰盘式•承插式接口适用于室外埋地管线,安装时将插口插入承口内,两口间的环形空隙用接口材料填实。
接口材料分两层,里层常用油麻丝或胶圈,外层可用石棉水泥、自应力水泥砂浆、青铅等。
•法兰式接口便于拆卸,检修方便,接口严密,但施工要求较高,接口管线须严格对准,法兰接口间放橡胶垫,然后用螺栓上紧。
由于螺栓易锈蚀,不适用于埋地管线,一般用于泵房、水塔、净水厂、车间内部等明装或地沟内的管线。
(2)钢管(2)钢管•钢管分为焊接钢管和无缝钢管两种。
•焊接钢管又分直缝钢管和螺旋卷焊钢管。
•常用的镀锌管是直缝焊管镀锌。
•钢管的优点是强度高、耐震动、重量轻、长度大、接头少和加工接口方便等;•缺点是易生锈、不耐腐蚀、价格高。
所以通常只在管径过大、水压过高以及穿越铁路、河谷和地震地区使用。
•钢管一般采用焊接或法兰接口,小管径可用丝扣连接。
•钢管的优点是强度高、耐震动、重量轻、长度大、接头少和加工接口方便等;缺点是•易生锈、不耐腐蚀、价格高。
所以通常只在管径过大、水压过高以及穿越铁路、河谷和地震地区使用。
(二)非金属管•以非金属管代替金属管,可节约钢材,降低工程造价,具有重要意义。
给排水材料报价清单汇总

引言概述本文旨在提供一份详细而专业的给排水材料报价清单汇总。
给排水系统是建筑物中不可或缺的一部分,它涉及到供水、排水、下水道和相关设备的安装与维护。
为了方便工程师和建筑师们的参考,本文将对常用并且对建筑物给排水系统至关重要的材料进行报价清单的整理,并且按照不同的功能进行分类。
通过本文提供的报价清单,可以帮助工程师和建筑师们更好地规划和预算给排水系统的建设费用。
正文内容一、供水系统材料报价清单1.排水管道材料:PVC排水管、HDPE排水管、镀锌钢管等。
2.给水管道材料:PVC给水管、PEX管、铜管等。
3.管道连接件:弯头、三通、法兰、螺纹接头等。
4.阀门:止回阀、球阀、闸阀等。
5.水泵:离心泵、自吸清水泵、增压泵等。
二、排水系统材料报价清单1.排水管道材料:PVC排水管、PPR排水管、铸铁管道等。
2.排水井材料:井盖、井筒、隔离板等。
3.分水器:分水器、隔水板等。
4.排水管道连接件:弯头、四通、橡胶接口等。
5.排水泵:井用潜水排水泵、驱动式潜水排水泵等。
三、下水道系统材料报价清单1.下水道管道材料:PVC下水道管、HDPE下水道管、玻璃钢管等。
2.井盖材料:铸铁井盖、复合井盖、不锈钢井盖等。
3.网格材料:钢筋网格、塑料网格等。
4.排水口:下水污水口、地漏、地丰水口等。
5.填缝材料:填缝胶、沥青砂浆等。
四、给排水系统相关设备报价清单1.水箱:立式水箱、横置式水箱等。
2.过滤设备:过滤器、活性炭过滤器等。
3.隔离设备:隔离器、废水隔离器等。
4.加热设备:热水器、太阳能热水器等。
5.水处理设备:软水机、净水器等。
五、其他给排水系统材料报价清单1.密封材料:胶圈、密封胶条等。
2.敷设辅助材料:固定夹具、托架等。
3.排水消声材料:消声器、消音套等。
4.泵房设备:自动控制设备、仪表设备等。
5.防水材料:防水涂料、防水卷材等。
总结本文对给排水系统常用材料的报价清单进行了详细整理,涵盖了供水系统、排水系统、下水道系统以及相关设备和其他附件。
给排水专业知识点

建筑设备给排水知识点一、常用材料1、焊接钢管俗称水煤气管,又称为低压流体输送管或有缝钢管。
2、钢管按其表面质量的不同,分为镀锌管(俗称白铁管)和非镀锌管(俗称黑铁管)。
按其管材壁厚不同分为:薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质,可作为套管用。
焊接钢管的直径规格用公称直径“DN”表示,单位为mm.(DN25)3、钢管的规格(100mm以下)有:DN15,DN20,DN25,DN32,DN40,DN50,DN63,DN80,DN1004、无缝钢管和直径规格用管外径×壁厚表示,符号为D ×δ,单位为mm。
(159 ×4.5 )5、铝塑复合管是中间为一层焊接铝合金,内外各一层聚乙烯,经胶合层粘结而成的五层管子,具有聚乙烯塑料管耐腐蚀性好和金属管耐压高的优点。
6、塑料管适用于输送温度在45℃以下的建筑物内外的给水、排水,给水塑料管材主要有PPR管,PCV—U管和PE管。
7、硬聚氯乙烯管(硬塑料管)主要适用于输送生活污水和生产污水,硬塑料管的规格用公称外径(DE)表示如De20、De 25、De 32、De 40、De 50、De 63、De 75、De 90、De 1108、管道的连接方式:螺纹连接、法兰连接、焊接连接、承插连接、卡套式连接、卡箍连接9、钢管直径在100mm以下,宜采用螺纹连接,100mm以上宜采用法兰、卡箍连接或焊接连接。
10、螺纹连接安装要求:拧紧后应留2~3扣螺纹11、管道法兰连接(需要拆卸、与设备阀门等连接,法兰连接的主要特点:拆卸方便、强度高、密封性能好、能够承受较大的压力。
12、焊接连接是管道安装工程中应用最为普遍的一种连接方法。
13、卡套式连接应用:铝塑复合管、铜管、薄壁不锈钢管14、管道安装密封材料:水泥、麻、铅油、生料带、石棉绳、橡胶板、石棉橡胶板15、管道安装紧固件:螺栓和螺母、垫圈、膨胀螺栓、射钉16、给水管道附件是安装在管道及设备上的启闭和调节装置的总称。
建筑设备课程标准

《建筑设备》课程标准一、课程基本情况二、课程性质《建筑设备》是建筑设计技术专业的一门专业基础课,讲述建筑工程中给水排水系统、采暖通风系统、供电系统及燃气供应系统的基本理论知识和设计安装技能。
通过本课程的学习,可以使学生形成系统的观点,将建筑工程的建筑、结构、装饰及设备看作统一的整体,在进行建筑设计中做到建筑和设备协调配合,对学生专业技能的培养和职业素质形成具有重大的意义。
三、课程目标通过本课程的学习,使学生掌握建筑给排水、采暖通风与空气调节、电气工程的基本理论、基本知识和基本技能;并能阅读建筑给排水施工图、供暖施工图、通风施工图、空调施工图、建筑电气施工图;熟悉设计和施工规范。
掌握《设备技术》基本知识对工程中相关实际问题能很好认识及解决。
1.掌握建筑给排水、建筑采暖、通风空调系统的组成方式,工作流程,常用设备;2.给排水、供暖、通风、空调管道布置与敷设的要求;3.具备一般给排水、采暖、通风、空调、电气工程施工图的识图能力;4.具备一般设备专业与土建专业的配合能力;5.具备一般设备专业与电气专业的配合处理能力。
四、设计思路(一)确定课程目标的思路面向生产,面向实际,以培养一线高技能专门人员为思路确定课程目标。
(二)设计课程内容的依据以《设备技术》的不同专业来设计教学项目,以多种专业所需知识和能力来确定教学具体内容,包括给排水管材、器材及卫生器具;建筑给水系统;建筑排水系统;供暖;通风;空气调节;建筑供配电与建筑照明;建筑弱电系统。
(三)采用何种教学模式采用多种教学模式:本课程包括基础与课程设计实训两部分,课堂教学注重基础原理、基本概念、解决问题方法的传授,课程设计实训注重学生自主学习和动手能力的培养,以及分析问题和解决问题的实践能力培养。
(四)建议学时数建议理论学时数36学时,参观实习12学时,共48学时。
五、课程内容和课时分配(一)课程内容及要求(二)实践性教学内容及要求(三)课时分配六、实施建议(一)教材编写或选用建议选用《设备技术》,郭卫琳黄奕沄张宇等主编,机械工业出版社(二)教学建议《设备技术》是一门学时少,内容多,涉及面宽,与实际紧密联系的课程。
给排水工程常用的8种塑料管道介绍及优缺点

给排水工程常用的8种塑料管道介绍及优缺点一、给水用硬聚氯乙烯(PVC-U)管材(非铅盐稳定剂)PVC即聚氯乙烯,PVC-U就是指硬质聚氯乙烯。
聚氯乙烯是一种塑料,由于在生产中大多数添加铅盐,所以是对人体有害的。
只有少部分没用铅盐生产的才是能作为供水用环保的给水管。
外观:特点:1)具有较高的硬度、刚度和许用应力。
2)抗老化能力好,经久耐用,寿命可达50年。
3)耐腐蚀,价廉,易于粘接,自熄。
4)可回收,安装方便简捷,密封性好。
二、排水用PVC-U管材PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料,加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型,通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
它是建筑给排水的理想材料。
外观:特点:1)物化性能优良,耐化学腐蚀,抗冲强度高,流体阻力小,较同口径铸铁管流量提高30%,耐老化,使用寿命长,使用年限不低于50年,是建筑给排水的理想材料。
2)质轻耐用,安装方便,有力的加快了工程进度。
三、埋地排水用PVC-U双壁波纹管材埋地排污、废水用硬聚氯乙烯管材,以PVC树脂为主要原料,加入必要的添加剂组成混配料,经挤出成型生产。
埋地排污、废水用硬聚氯乙烯管材按连接方式不同,可分为弹性密封圈连接管材(φ110mm-φ630mm)和粘接式连接管(φ110mm-φ200mm)。
在考虑材料的耐化学性和耐热条件下,埋地排污、废水用管材也可作工业排水管材。
外观:管材内外壁不允许有气泡、砂眼、明显的杂质和不规格波纹。
管材的两端应平整并与轴线垂直。
管材颜色应均匀一致。
管材凹部内外壁应紧密熔接,不应出现脱开现象。
1)优良阻燃性能和抗冲击性能。
2)产品内壁光滑。
3)外壁波纹,波纹中空结构,使该产品质轻,环刚度高。
四、燃气用埋地聚乙烯(PE)管材燃气用埋地聚乙烯管材是以专用聚乙烯为原料,挤出成型的制品。
使用安全,泄漏率低,具有良好的耐腐蚀性能;使用寿命长,重量轻,强度高,韧性好,施工方便,应用广泛,社会效益大。
给排水材料采购清单

给排水材料采购清单一、引言给排水工程是建筑物中不可缺少的重要部分,它对建筑物的功能和使用效果起着重要的作用。
为了保证给排水系统的正常运行和长久使用,采购高质量的给排水材料是至关重要的。
本文将列举一份完整的给排水材料采购清单,以供参考。
二、采购清单1. PVC管道:选择具有较高强度和耐腐蚀性能的PVC管道,尺寸根据实际需求确定;2. PVC配件:包括弯头、三通、四通等配件,确保与管道相匹配;3. 排水管:选择优质的塑料排水管,应具有耐腐蚀、抗压能力强等特点;4. 排水阀门:包括排气阀、止回阀等,根据需要选择适当型号;5. 排水泵:根据实际使用需求选择合适的排水泵,确保其具备较高的排水能力和可靠性;6. 排水井及附件:选择耐腐蚀材料制作的排水井,并选配井盖、梯级、防臭件等;7. 排水检查井及附件:根据需要选择合适规格的检查井,并选配井盖、梯级等;8. 地漏:选择具有良好密封性和耐腐蚀性能的地漏;9. 排气装置:包括通气管、排气口等,确保给排水系统正常通气和排气;10. 导电/隔热毡:安装电缆时使用,选择质量优良的导电毡和隔热毡;11. 排水附件:包括垂直入墙管件、地漏盖板等配件,确保安装牢固和密封性好;12. 导线、接线盒:用于检查井电气设备,选择符合国家标准的导线和接线盒;13. 导管及接头:根据需要选择合适规格的导管和接头,确保给排水系统的连接可靠性;14. 水表及附件:选择具有精确度高、耐腐蚀性好的水表,并选配合适的接头和附件。
三、采购注意事项1. 选择正规厂家:优质的给排水材料应选择优秀的生产厂家,确保产品的可靠性和质量;2. 材料质量:选购给排水材料时,要严格把关其质量,杜绝购买低质次品;3. 规格匹配:根据实际工程需求,选择规格合适的材料和配件,确保工程顺利进行;4. 存储和运输:采购完毕后,要注意正确存储和运输,避免损坏和污染;5. 安全性考虑:在选择给排水材料的同时,要考虑其安全性和环保性。
给排水常用资料(2024)

引言概述:在建筑和工程领域,给排水系统是一个关键的组成部分。
了解给排水系统的常用资料对于设计、施工和维护工作都非常重要。
本文将介绍一些常用的给排水系统资料,旨在提供给读者必要的知识和信息。
正文内容:一、给排水管材料1.铸铁管:铸铁管是一种常用的给排水系统管道材料。
它具有耐用性、耐腐蚀性和耐高温性等特点,适用于排水和给水管道。
2.塑料管:塑料管材料也是常见的给排水系统材料。
常见的塑料管材料包括PVC管、PE管和PP管等。
它们具有低成本、易安装和耐化学腐蚀等特点。
3.不锈钢管:不锈钢管是一种高强度和耐腐蚀的给排水系统管道材料。
它具有耐高温、耐压和美观等特点,适用于特殊环境下的给排水系统。
二、给排水管件1.弯头和弯管:弯头和弯管是给排水系统中常用的管件。
它们用于改变管道的方向和角度,保证流体顺畅流通。
2.法兰:法兰是连接管道的重要组成部分。
它具有方便拆卸和维修的特点,常用于大口径管道。
3.快速接头:快速接头是一种便捷的连接方式,可以快速安装和更换管道。
4.管卡:管卡通常用于固定管道,确保管道不松动和变形。
5.节流阀:节流阀用于控制给排水系统中的流量。
它可以调节流量大小,提高系统的运行效率。
三、给排水设备1.水泵:水泵是给排水系统中重要的设备之一。
它用于抽水、送水和增压等工作。
根据不同的需求,有离心泵、柱塞泵和自吸泵等多种类型。
2.水箱:水箱用于储存和供应给水系统所需的水量。
它可以平衡供水和用水之间的差异,保证供水的稳定性。
3.污水处理设备:污水处理设备用于处理和净化污水。
常见的污水处理设备包括格栅、沉砂池和曝气池等。
4.排水阀门:排水阀门用于控制和调节排水系统的流量和压力。
常见的排水阀门包括闸阀、截止阀和球阀等。
5.消防设备:消防设备是给排水系统中的重要组成部分。
它包括消防水带、消防栓和消防泵等,用于灭火和紧急救援工作。
四、给排水系统设计规范1.国家标准:在给排水系统的设计过程中,需要遵循相关的国家标准。
给排水管道工程技术:给水管件

在直径较大的管线上,例如工业企业的冷却水系统中,常用多瓣阀门的单 向阀,由于几个阀瓣不同时闭合,所以能有效减轻水锤所产生的危害。
给水管件与附件 14
给水管件 15
4.消火栓
消火栓分地上式和地下式两种,均设置在给水管网的管线上,可直接从分配管 接出,也可从配水干管上接出支管后再接消火栓,并在支管上安装阀门,以便 检修。每个消火栓的流量为10~15L/s。
排气阀必须垂直安装在水平管线上,如图5-10(b)所示。可单独放在阀门井内,也 可与其他管道配件合用一个阀门井。排气阀须定期检修经常维护,使排气灵活。在 冰冻地区应有适当的保温措施。
5.2 给水管件及附属构筑物
20
给水管件 21
6. 泄水阀
定义:在管线低处和两阀门之间的低处应安装泄水阀,它与排水管相连接, 用来在检修时放空管内存水或平时用来排除管内的沉淀物。 泄水阀和排水管的直径由放空时间决定,放空时间可按一定工作水头下孔 口出流公式计算。由管线放出的水,可直接排入水体或沟管,或排入泄水 井内,再用水泵排除。为加速排水,可根据需要同时安装进气管或进气阀。
地上式消火栓一般设在道路两侧消防车便 于驶进的地方,并涂以红色标识。适用于 冬季冰冻不严重地区,或不影响城市交通 和市容的地方,如图5-8所示。
给水管件 16
地下室消火栓适用于冬季气温低、 冰冻严重的地区,必须安装在消 火栓井内,甚至有时还需增加保 温措施。地下式消火栓不影响市 容和交通,但使用不如地上式方 便,如图5-9所示。
给水管件 7
配水干管上阀门的间距一般为400~1000m,且不应超过3条配水支管; 管线分支节点处,在支线和主线节点下游均应设置阀门以便尽可能缩 小事故时断水的范围。配水支管上的阀门间距不应隔断5个以上消火 栓。承接消火栓的支管上也要设置阀门。
给排水、采暖、燃气工程

·161·第四章 给排水、燃气工程第一节 给排水、燃气工程识图一、常用图例(一)给排水工程常用图例:1.管道及附件1)管道类别应以汉语拼音字母表示,并符合表2.4.1的要求。
注:分区管道用加注角标方式表示,如J 1、J 2、RJ 1、RJ 2……。
·162· 2)管道附件的图例宜符合表2.4.2的要求。
·163·3.管件(见表2.4.4)。
·164··165·7.给水排水设备(见表2.4.8)·166· (三)燃气工程常用图例:1.管道与附件·167·2.阀门及仪表(见2.4.16)二、给排水、燃气工程识图基本知识(一)给排水工程施工图的识读1、给排水工程施工图的分类:给排水工程施工图按内容来分,可以大致分为以下三类。
1)室外管道及附属设备图指城镇居住区和工矿企业区的给水排水管道施工图。
属于这类图样的有区域管道平面图、街道管道平面图、工矿企业厂区管道平面图、管道纵剖图、管道上的附属设备图、泵站及水池和水塔管道施工图、污水及雨水出口施工图。
2)室内管道及卫生设备图指一幢建筑物内用水房间(如厕所、厨房、实验室、锅炉房)以及工厂车间用水设备的管道平面布置图、管道系统图、卫生设备。
用水设备、加热设备和水箱、水泵等的施工图。
3)水处理工艺设备图指给水厂和污水处理厂的平面布置图、水处理设备图(如沉淀池、滤池、曝气池、消化池等全套施工图)、水处理及污泥处理流程图。
给水排水工程施工图纸表现的形式可分为基本图和详图两大类。
2、室内给排水工程施工图的识读给水排水工程施工图中的管道、卫生器具、阀门以及设备等都是用图例符号表示的,在识读施工图时,必须弄懂这些图例符号。
1)平面图的识读室内给水排水管道平面图,是给水排水施工图中最基本最重要的图样。
它主要表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2020/4/29
14
综合比较:
尽 管 各 种 塑 料 上 水 管 每 米 单 价 在 市 场 上 都 有 一 个 初 步 的 定 势 , 同 样 Φ 32MM 的 管 材 , UPVC 管 6.0 元 / 米 ;PE 管 7.5 元 / 米 ;PP— R 管 22.0 元 / 米 ;PEX 管 28.0 元 / 米 ;铝 塑 复 合 管 34.0 元 / 米 ;PB 管 45.0 元 / 米 (以 最 新 零 售 价 为 例 ), 但 在 经 济 上 作 综 合 比 较 并 非 易 事 。 这 是 因 为 塑 料 上 水 管 的 综 合 价 格 不 仅 指 管 材 本 身 的 价 格 , 还包括管 件、连接 工具、安 装工时 费用、管 材损耗 比例以 及安装 可靠性 的维护期 限等因 素在内,故使用 者应根 据 以上综合指标来作经济分析选定。下表为综合比较,
的陶质管子。分为普通陶管和耐酸陶管。普通陶管一般用 于排水管道,耐酸管道 用于输送含有酸碱等腐蚀性液体 。
2020/4/29
13
常用给排水材料及附件
(二)管材及管件 (7)硬聚氯乙烯管(U-PVC管)
性能: ① UPVC管道最高使用温度可达 60度;
② 优异的耐老化和抗紫外线性能;
③ 优异的耐化学腐蚀性能; ④ 具有较高的冲击强度和韧性; ⑤ 尤其适用于化工、给水、腐蚀 介质输送,温水等场合。
管、不镀锌钢管。 按壁厚可分为普通钢 管和厚壁钢管。 符号用DN表示。
2020/4/29
6
常用给排水材料及附件
(二)管材及管件 (2)无缝钢管。由优质碳素钢或合金钢制造而成,分为热
轧钢管和冷拔钢管两种。管道工程中常用优质碳素钢无缝 钢管。规格由外径乘以璧厚。如Φ108*4。
2020/4/29
7
常用给排水材料及附件
2020/4/29
9
常用给排水材料及附件
2020/4/29
10
常用给排水材料及附件
2020/4/9
11
常用给排水材料及附件
(二)管材及管件 (5)有色金属管:金属管的一类。主要有铜管、黄铜管、
铅管和铝管。一般用于化工及制冷管道。
2020/4/29
12
常用给排水材料及附件
(二)管材及管件 (6)陶管:用黏土制成的内外表面上釉烧制而成的不透水
3/8*(25.4)=10mm 1/2*(25.4)=15mm
2020/4/29
2
常用给排水材料及附件
(一)公称直径、公称压力 公称压力:管内介质温度为20°C时,管子和附件
所能承受的耐压强度(MPa)表示的压力。用 PN表示。 试验压力:实验时管子及附件必须能够经受得的最 小压力(MPa)。符号为ps。
焊接钢管采用的坯料是钢板或带钢。因其焊接形式 的不同分为直缝焊管和螺旋焊管两种。
低压流体输送用镀锌焊接钢管:主要用于输送水、 煤气、空气、油和取暖热水或蒸汽等一般较低压力流体 和其他用途管。
2020/4/29
4
常用给排水材料及附件
(二)管材及管件
2020/4/29
5
常用给排水材料及附件
(二)管材及管件 (1)焊接钢管:镀锌钢
常用塑料上水管实用性能比较表
管 材 种 类 U P V C 管 P P -R 管
PE 管
PEX 管
铝 塑 复 合 管 PB 管
工作温度 ( 度 ) -5 ? t? 4 5
-2 0 ? t? 9 5 -5 0 ? t? 6 5 -5 0 ? t? 11 0 -4 0 ? t? 9 5 -3 0 ? t? 11 0
1 .4
耐热 保温接头方便 可靠
保温接头方便可 靠
管道成圈适用地板 加热无接头
同左
串联式 暗敷 1 .0
刚性好宜明装
2020/4/29
16
U-PVC管件
back
一般ps=(1.25~2)PN 工作压力:指管子及附件在介质最高温度时的允许
压力,用P及允许最高温度除以10的整数值表示 。 如:P25。
2020/4/29
3
常用给排水材料及附件
(二)管材及管件
(1)焊接钢管:指用钢带或钢板弯曲变形为圆形、方形等 形状后再焊接成的、表面有接缝的钢管。焊接钢管生产 工艺简单,生产效率高,品种规格多,设备资少,但一 般强度低于无缝钢管。
绿色产品
绿色产品
卫生
耐热保湿
优
耐热一般保温良
良
连接方式
热熔
热熔
机械
PE-AL-PE 卫生 良
机械
UPVC 较卫生
良 溶剂胶接
主要用途
冷热水、饮用 水、采暖
冷水、饮用水
冷热水、采暖、
冷热水、采暖
冷热水
主要布管方式 价格化 主要特点
串联式 明暗敷
串联式 暗敷为好
并联式 暗敷
并联式 暗敷
1 .0
0 .6
1 .0
(三)常用给排水材料及附件
常用给排水材料及附件
(一)公称直径、公称压力 公称直径:为保证管子、管件、阀门之间的互换性
,而规定的一种内径用毫米表示的通径。符号用 DN表示。
一般有:15、20、25、32、40、50、65 、80、100、125、150mm。 注意:DN为近似值,来自于习惯使用英制单位的 换算值。如:1in=( 25.4) mm
(二)管材及管件 (3)钢管卷板:由钢板卷制焊接而成。一种是工厂的成品
,称为螺纹焊接钢管。一种是根据施工图自行加工的。用 卷板机卷筒、直缝焊接钢管。规格见课本介绍。
2020/4/29
8
常用给排水材料及附件
(二)管材及管件 (4)铸铁管:用铸铁浇铸成型的管子。铸铁管用于给水、
排水和煤气输送管线,它包括铸铁直管和管件。管与管之 间的连接,采用承插式或法兰盘式接口形式;按功能又可 分为柔性接口和刚性接口两种。
125
400
110
110
50
综合费用
2020/4/29
约占镀锌管 高出镀锌管 高出镀锌管 高 出 镀 锌 管 高出镀锌管 高 出 镀 锌 管 的 60%左 右 50%左 右 20%左 右 一 倍 左 右 一 倍 以 上 二 倍 以 上
15
几种塑料冷热水管的差别:
品种
项目
PP-R
PE
PE-X
卫生性能
最大使用
年限
50
50
50
50
(年)
50
70
主要 方式
连
接
粘接
热熔 电熔 (挤压)
热熔
电熔
挤压
挤压
挤压(热熔 电熔)
接 性
头
可
靠
一般
较好
较好
好
好
好
产生 污染
二
次
可能有
无
无
无
无
无
管 材 种 类 U P V C 管 P P -R 管
PE 管
PEX 管
铝 塑 复 合 管 PB 管
最大管径
( M M ) 400
