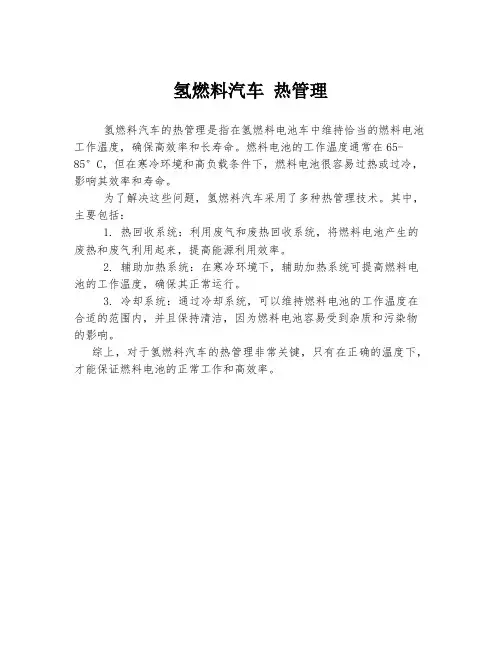

氢燃料汽车 热管理
氢燃料汽车热管理
氢燃料汽车的热管理是指在氢燃料电池车中维持恰当的燃料电池工作温度，确保高效率和长寿命。
燃料电池的工作温度通常在65-85°C，但在寒冷环境和高负载条件下，燃料电池很容易过热或过冷，影响其效率和寿命。
为了解决这些问题，氢燃料汽车采用了多种热管理技术。
其中，主要包括：
1. 热回收系统：利用废气和废热回收系统，将燃料电池产生的废热和废气利用起来，提高能源利用效率。
2. 辅助加热系统：在寒冷环境下，辅助加热系统可提高燃料电池的工作温度，确保其正常运行。
3. 冷却系统：通过冷却系统，可以维持燃料电池的工作温度在合适的范围内，并且保持清洁，因为燃料电池容易受到杂质和污染物的影响。
综上，对于氢燃料汽车的热管理非常关键，只有在正确的温度下，才能保证燃料电池的正常工作和高效率。
燃料电池电动汽车原理与技术 第六章 燃料电池电动汽车热管理系统
燃料电池汽车产业链示意图
6.1 燃料电池发动机热管理 温度对燃料电池的影响：
燃料电池汽车产业链示意图
6.1.1 燃料电池热管理系统的结构 燃料电池热管理系统的布置方式对热管理的控制方式和控制效果有着非常重要的影响，传统的燃
料电池系统结构主要由电堆、循环水泵、散热器、补偿水箱、冷却水管、节温器、去离子器等。其中水 泵负责冷却管路内冷却液循环；节温器是用来控制冷却系统的大小循环；散热器是冷却液与外界环境热 交换的装置；去离子器是降低冷却液电导率的装置。
6.4.1 整车热管理系统目标
整车热管理是从整车角度统筹车辆发动机、空调、电池、电机等相关部件及子系统相关匹配、优化 与控制，有效解决整车热相关问题，使得各功能模块处于最佳温度工况区间，提高整车经济性和动力 性，保证车辆安全行驶。
整车热管理系统的目标： 安全：更好的机舱热保护，防止机舱自燃，电池热失控、电机退磁等；优化电池、电机冷却策略， 提高整车安全性能；满足除霜除雾安全法规需要。 节能：降低热管系统能耗、提高纯电续驶里程；减少机舱进气，降低风阻；优化发动机本体热保护， 降低油耗；发动机进气保护，获得更好的油耗经济性。 经济：优化冷却模式，降低冷却模块成本。 耐久：合理的温度管理，防止零部件过高出现性能衰退。 舒适：更好的冷却系统，提高空调降温、采暖性能，提供更好的乘员舱舒适性。
压气态
水泵
包
阀、蒸发器、电池热交换器、储液罐、管路和控制
循环
膨胀阀 膨胀阀
系统组成，制冷剂在循环流动过程中的相变过程实 现热量的转移。
储液干燥剂
中温高压混合态
双蒸发器空调 – 动力电池冷却系统原理图
6.4 整车热管理系统性能测试评价
燃料电池汽车整车热管理测试评价是整车开发及应用过程中的重要一环，由于所涉及到 的部件目前仍处于技术初始阶段，因此其体系目前还在发展和完善过程中，因此燃料电池汽 车的整车热管理系统测试评价重点结合了传统汽车和新能源纯电动汽车的国内外标准及发表 的研究成果来进行对标，完成燃料电池整车热管理的测试评价。
6.1 燃料电池发动机热管理 温度对燃料电池的影响：
燃料电池汽车产业链示意图
6.1.1 燃料电池热管理系统的结构 燃料电池热管理系统的布置方式对热管理的控制方式和控制效果有着非常重要的影响，传统的燃
料电池系统结构主要由电堆、循环水泵、散热器、补偿水箱、冷却水管、节温器、去离子器等。其中水 泵负责冷却管路内冷却液循环；节温器是用来控制冷却系统的大小循环；散热器是冷却液与外界环境热 交换的装置；去离子器是降低冷却液电导率的装置。
6.4.1 整车热管理系统目标
整车热管理是从整车角度统筹车辆发动机、空调、电池、电机等相关部件及子系统相关匹配、优化 与控制，有效解决整车热相关问题，使得各功能模块处于最佳温度工况区间，提高整车经济性和动力 性，保证车辆安全行驶。
整车热管理系统的目标： 安全：更好的机舱热保护，防止机舱自燃，电池热失控、电机退磁等；优化电池、电机冷却策略， 提高整车安全性能；满足除霜除雾安全法规需要。 节能：降低热管系统能耗、提高纯电续驶里程；减少机舱进气，降低风阻；优化发动机本体热保护， 降低油耗；发动机进气保护，获得更好的油耗经济性。 经济：优化冷却模式，降低冷却模块成本。 耐久：合理的温度管理，防止零部件过高出现性能衰退。 舒适：更好的冷却系统，提高空调降温、采暖性能，提供更好的乘员舱舒适性。
压气态
水泵
包
阀、蒸发器、电池热交换器、储液罐、管路和控制
循环
膨胀阀 膨胀阀
系统组成，制冷剂在循环流动过程中的相变过程实 现热量的转移。
储液干燥剂
中温高压混合态
双蒸发器空调 – 动力电池冷却系统原理图
6.4 整车热管理系统性能测试评价
燃料电池汽车整车热管理测试评价是整车开发及应用过程中的重要一环，由于所涉及到 的部件目前仍处于技术初始阶段，因此其体系目前还在发展和完善过程中，因此燃料电池汽 车的整车热管理系统测试评价重点结合了传统汽车和新能源纯电动汽车的国内外标准及发表 的研究成果来进行对标，完成燃料电池整车热管理的测试评价。
氢能汽车动力系统运行与维护教学课件：2.2.2氢燃料电池汽车燃料电池热管理系统组件
乙二醇
去离子水
缓蚀剂
要求
① 冰点 ② 电导率：＜5微西门子每厘米 ③ PH值：5~8
每40000km或24个月更换一次过滤器。
一般通过一个电导率传感器测定冷却液的电导率，并 将实际测量值报告给燃料电池控制ECU。
ห้องสมุดไป่ตู้
在氢燃料电池汽车运 行过程中，一定要严 格操作流程，遵守行 业规范，定期更换过 滤器、对冷却液电导 率进行测量。
湿空气出 Wot air outlot
废气进入 Exhaust gas
inlet
废气出口 Exhaust gas 冷却液进口
outlet Cooling liquid inlet
干空气进 Dry air inlet
干空气旁通 Dry air bypass
冷却液出口 Cooling liquid
outlet
燃料电池热管理系统的控制目标
2 节温器
用于冷却液循环通道开度调节和加热、散 热循环切换控制。 用于调节燃料电池组中冷却液预定温度的 中央控制元件。
可根据控制信号按照确定的分配量将冷却 液回路中流动的冷却液流供应到冷却器支 路和冷却器旁路中。
节温器的工作模式
① 冷却液温度低时，节温器关闭散热器通道（与此 同时加热器同时工作），打开加热器通道。
冷却液风扇
燃料电池热管理系统的控制目标
水泵 节温器 加热器PTC 散热器 过滤器 去离子罐 补偿水箱
燃料电池热管理系统的控制目标
1 冷却液水泵
为冷却系统提供循环 动力。 可将规定的冷却液流 输送到连接冷却液回 路的所有的组件中。
主要任务：冷却和均匀调节燃料电池组的温度
燃料电池热管理系统的控制目标
② 冷却液温度较高需要散热时，节温器关闭加热器 通道，打开散热器通道。
氢能汽车动力系统运行与维护教学课件：1.1.2氢燃料电池汽车特点
氢燃电池 汽车
行驶时
通过进气格栅吸入氧气与储氢罐中的氢气，在燃料电池 组中发生氧化还原反应，为驱动电机提供电。
制动时
通过能力回收装置还可将多余的能量储存至锂电池组中。
整个驱动的过程，氢燃料电池汽车仅会产生清洁的水
氢燃料电池汽车的优点
燃料电池热管理系统的控制目标
1 目前市面上主要车型的总体发展情况和技术
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？ 锂离子动力电池能将电能存储在当中，是一种二次电池，当电能消耗完，只需要 通过外部装置以充电的方式补充电能。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？
火力发电厂以煤作为燃料 化学能 氧化反应 热能 汽轮机 机械能 发电机 电能
燃料电池汽车
输入燃料，输出电能，燃料电池的能量转换环节更少，效率高。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？ 锂离子动力电池能将电能存储在当中，是一种二次电池，当电能消耗完，只需要 通过外部装置以充电的方式补充电能。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池 有什么区别？
Hale Waihona Puke 1 目前市面上主要车型的总体发展情况和技术
低温性能方面
在-18°C以下需要配置高性能汽油机润滑油、进气道 低温预热装置和高能辅助点火装置并执行相应冷启 动作业等
反应方式
燃油车
主要是通过燃烧放热推动内燃机活塞做机械运动， 反应效率一般在30%-40%。
燃料电池热管理系统的控制目标
1 目前市面上主要车型的总体发展情况和技术
燃油车
氢能源知识PPT
氢能源的应用
AP P L I CATIONOFHYDROGENENERGY
氢能源的应用
燃料电池是将氢气的化学能直接转化为电能的装置，具 有转换效率高、零排放等特点，是最佳的氢能利用技术 氢燃料电池汽车可实现真正的零排放、零污染，是传统 燃油汽车理想的替代品，也是氢能清洁利用的主要方式 分布式发电一般是指靠近最终用户或者就在最终用户处 的集成或者单机的小型发电装置。 氢燃料电池，以其具有的能源效率高、环境友好、占地 面积小、质量轻、运行稳定可靠、寿命长等特点
人类生存又时刻离不开能源，所 以必须寻找新的能源。随着化石 燃料耗量的日益增加，其储量日 益减少
什么是氢能源
终有一天这些资源、能源将要枯竭，这就迫切需要寻找一种不依赖化石燃料的储量丰富 的新的含能体能源
氢正是这样一种在常规能源危机的出 现和开发新的二次能源的同时，人们 期待的新的二次能源。氢位于元素周 期表之首，原子序数为1，常温常压 下为气态，超低温高压下为液态
这时有人笑出声来。 因为只有饭是热的，在三菜一汤的旁边放有切细的萝卜两片和菊花，还 有两片用劎鱼做的生鱼片。 这些年轻的侍卫食量大得惊人，而这些菜他们一口就可以解决掉。山科 卿看见那两块生鱼片，却眯起了眼睛。 “哦！这真是很珍贵的鱼，好吃吧?” 清洲陷落
氢能源发展前景
70% 65% 75% 100%
氢能源的应用
煤制清洁能源
煤制天然气、煤制油是煤炭清洁利用的重要途径。 其中，煤制气的加氢气化过程以及煤制油直接液化 过程中需要通入大量的氢气。
氢在化石能源清洁利用中的应用
氢气是化石能源清洁利用的重要原料。油品质量升级和煤制 清洁能源是化石能源清 洁利用的主要途径，而加氢则是这些过程中的重要环节。
