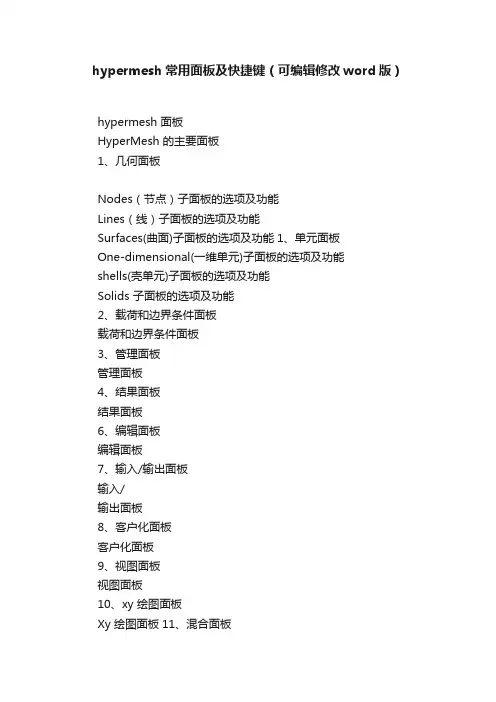

hypermesh常用面板及快捷键（可编辑修改word版）

hypermesh常用面板及快捷键（可编辑修改word版）hypermesh 面板HyperMesh 的主要面板1、几何面板Nodes（节点）子面板的选项及功能Lines（线）子面板的选项及功能Surfaces(曲面)子面板的选项及功能1、单元面板One-dimensional(一维单元)子面板的选项及功能shells(壳单元)子面板的选项及功能Solids 子面板的选项及功能2、载荷和边界条件面板载荷和边界条件面板3、管理面板管理面板4、结果面板结果面板6、编辑面板编辑面板7、输入/输出面板输入/输出面板8、客户化面板客户化面板9、视图面板视图面板10、xy 绘图面板Xy 绘图面板11、混合面板混合面板12、优化面板优化面板13、安全性分析安全性分析面板14、求解器面板求解器面板Hypermesh 中常用快捷键Hypermesh 中常用快捷键F1-- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1hidden line color print slideF2delete temp nodes slide fileF3replace edges print eps (Note: Works only on UNIX) F4distance translate eps fileF5mask find print b/w epsF6 F7element editalign nodesplitprojectJPEG fileF8create node node editF9line edit surf editF10check element normalsF11collectors organizeF12automesh smootha arc 弧形b back 返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入 Global 参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入 user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh 中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形Solid体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角AspectRatio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接 n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用pinholen.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

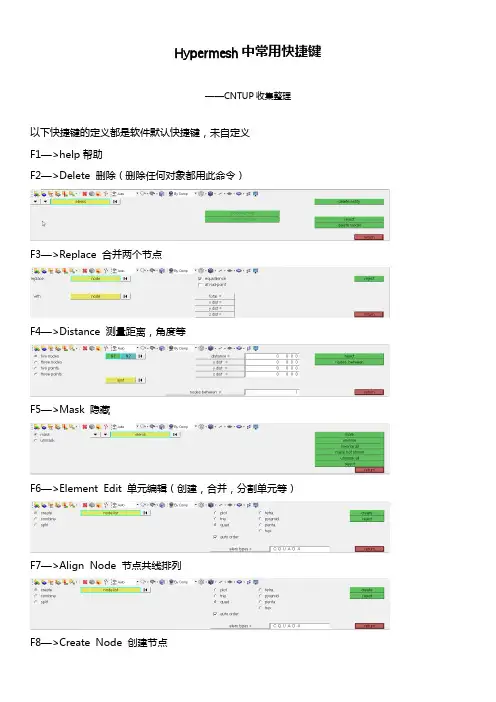

【CNTUP】Hypermesh中常用快捷键

Hypermesh中常用快捷键
——CNTUP收集整理
以下快捷键的定义都是软件默认快捷键，未自定义
F1—>help帮助
F2—>Delete 删除（删除任何对象都用此命令）
F3—>Replace 合并两个节点
F4—>Distance 测量距离，角度等
F5—>Mask 隐藏
F6—>Element Edit 单元编辑（创建，合并，分割单元等）
F7—>Align Node 节点共线排列
F8—>Create Node 创建节点
F9—>Line Edit 线编辑（非边界编辑）
F10—>Check Elem 单元质量检查
F11—>quick edit 几何清理工具
F12—>automesh 2D网格自动划分页面
B—>back 返回前视图
C—>center 将模型居中显示
D—>display 进入显示面板
F—>fill 以适当比例全图形窗口显示模型G—>global 进入Global参数设置面板
M—>显示/关闭下面的工具面板
O -- option 显示选项参数设置面板
P—>plot 刷新显示
R—>rotate
S—>slide 移动缩放，鼠标上下拖动时缩放
T—>true view 设定视角显示
V—>进入user view dialog
W—>windows
X -- 控制网格和几何模型的显示方式：实体、框线、透明
Z—>zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部，跟工具栏的下面图标对应功能类似。
