hypermesh初学者常见问题汇总

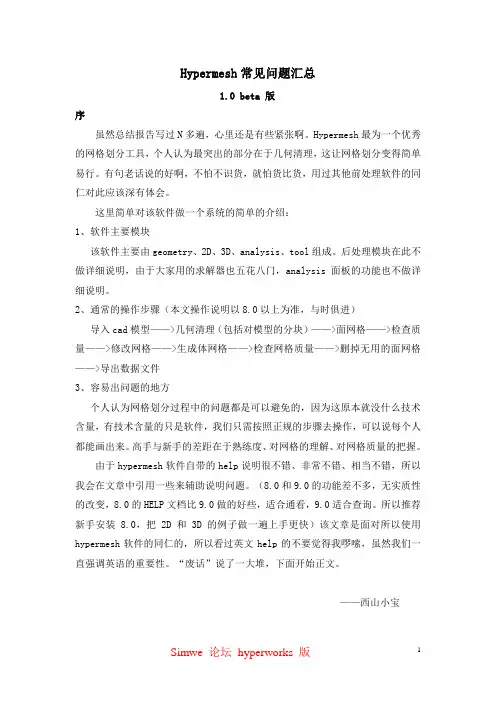

hypermesh常见问题汇总

Hypermesh常见问题汇总1.0 beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。

Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理,这让网格划分变得简单易行.有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。

后处理模块在此不做详细说明,由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明.2、通常的操作步骤（本文操作说明以8.0以上为准，与时俱进)导入cad模型—-〉几何清理(包括对模型的分块）—-〉面网格—-〉检查质量-—〉修改网格--〉生成体网格-—>检查网格质量——〉删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量,有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。

高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

由于hypermesh软件自带的help说明很不错、非常不错、相当不错,所以我会在文章中引用一些来辅助说明问题。

（8。

0和9.0的功能差不多，无实质性的改变，8。

0的HELP文档比9。

0做的好些,适合通看，9。

0适合查询。

所以推荐新手安装8.0，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性.“废话”说了一大堆，下面开始正文.—-西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT *＊*＊* IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格,而不是用element types。

hypermesh常见问题汇总

rbe2除了把集中力/力矩分配到从节点外，各个从节点不能独立变形，其变形必须与主节点保持一致，相当于用刚度无穷大的杆/梁把主节点和各个从节点联接起来。
——hg_boy
关于hypermesh的单位
跟大多数有限元软件一样，hm只认数值，不认单位的。
( t I! t. h; `单位只有使用者本人知道。
9 E* V& O0 V& n5 o- M你只要保证各个量所使用的单位的一致性就可以了。
find edge主要用来检查面网格模型是否封闭，为生成体网格作准备。如果一个面网格模型不存在free edge和T connect. 就能判定这个网格是一个封闭的面网格。
——flyingwings
正常情况下find edge后只在边界部位生成edge，如果在其他地方生成了edge，说明该处有缝隙，网格不连续。Find face 同理。（可参考 HELP：Tofindthe freeedgesin a group of elements）
8、3 S- J8 v# S; ?/ I5 J线长度
& u F$ i& a; ?( m; n3 W8 N; T检查杆系网格线的长度。
9、9 B; X" X! @5 E. S7 Y! g* u+ k3 \二维面网格两边交角.
检查面网格的两个边构成的角度。
——civil fans
如何快捷删除重合面
8.0GEOM->SURFACE->FIND DUPLICATES
3、容易出问题的地方
个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

hpermesh初学者常遇到的问题汇总

hpermesh初学者常遇到的问题汇总（申精）下面是一些初学者常常遇到的问题，是对本版块求助常见的问题汇总（恳请版主加点威望）Hypermesh问题求助贴汇总和解答1.请教哪位高手知道怎么把PROE图导入HYPERMESH/read.php?tid=925734方法有很多，一是可以把模型直接导入hm里面，通过import 选择geo 再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。

2. HYPERMESH导入IGS模型出错我用PRO/E建的模型，保存为IGS的文件，在HYPERMESH中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出HYPERMESH。

这是什么原因啊/read.php?tid=659414导入几何图形出错有我知道的两种可能：一是上面所说的放在中文的文件夹里面，hm目前不能识别中文的文件夹；二是文件夹放在桌面也可能出错，最好还是放到某个盘里。

3. hyperMesh中的单元类型请问HyperMesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?/read.php?tid=970565图片：有很多类型：比如下面的图片那么多吧。

在帮做里面能找到相关的资料，输入h，然后在索引里面输入beam即可找到相关内容4. HM划分好的网格如何检查质量并对应自动修改?请教各位，我在HM里面画好的网格，但是很多单元质量不符合后续处理的要求，提交模拟分析的时候老是报错，请问哪个命令可以自动找出这些问题网格，并自动修复，我是HM最菜的菜鸟，烦请解释的说的详细些！/read.php?tid=971543方法：先将不很你要求的网格找出来——————F10,检查你要求的质量，save failed。

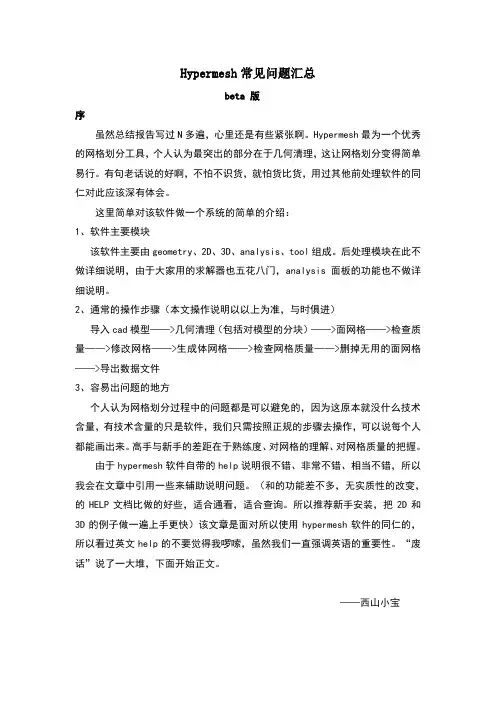

hypermesh常见问题汇总

Hypermesh常见问题汇总beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。

Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。

有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。

后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。

2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。

高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。

（和的功能差不多，无实质性的改变，的HELP文档比做的好些，适合通看，适合查询。

所以推荐新手安装，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。

“废话”说了一大堆，下面开始正文。

——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。

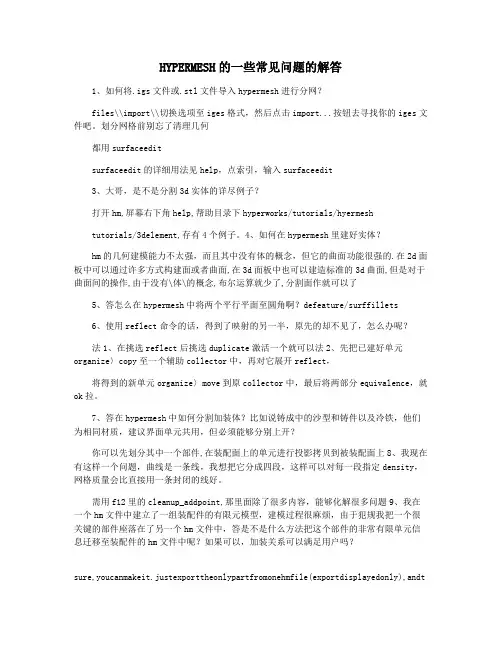

HYPERMESH的一些常见问题的解答

HYPERMESH的一些常见问题的解答1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\\import\\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何都用surfaceeditsurfaceedit的详细用法见help，点索引，输入surfaceedit3、大哥，是不是分割3d实体的详尽例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermeshtutorials/3delement,存有4个例子。

4、如何在hypermesh里建好实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3d面板中也可以建造标准的3d曲面,但是对于曲面间的操作,由于没有\体\的概念,布尔运算就少了,分割面作就可以了5、答怎么在hypermesh中将两个平行平面至圆角啊？defeature/surffillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在挑选reflect后挑选duplicate激活一个就可以法2、先把已建好单元organize〉copy至一个辅助collector中，再对它展开reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、答在hypermesh中如何分割加装体？比如说铸成中的沙型和铸件以及冷铁，他们为相同材质，建议界面单元共用，但必须能够分别上开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

需用f12里的cleanup_addpoint,那里面除了很多内容，能够化解很多问题9、我在一个hm文件中建立了一组装配件的有限元模型，建模过程很麻烦，由于犯规我把一个很关键的部件座落在了另一个hm文件中，答是不是什么方法把这个部件的非常有限单元信息迁移至装配件的hm文件中呢？如果可以，加装关系可以满足用户吗？sure,youcanmakeit.justexporttheonlypartfromonehmfile(exportdisplayedonly),andtuallyitwillmeetyourassemblyrequirement,ifnot,youcan easilytranslateitdesiredpositionwithinhypermesh10、本来就是一个面，为了在中间某条线Thoubal上种子点，用line展开了划分，如何把划分后的曲面再次分拆成一个面？repressedge只要将两个surface的公共边toggle或者suppress掉下来就可以了11、如何获得节点座标？geometrycleanup下面右上角的按钮visopts，然后打开fixedpoint的显示。

HyperMesh一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

Hypermesh总结入门问题

Hypermesh总结－入门基础篇1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface edit。

Surface edit的详细用法见HELP，点索引，输入surface edit 3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

HYPERMESH的一些常见问题的解答

files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

可用F12里的cleanup_add point,那里面还有很多内容，能解决很多问题9、我在一个hm文件中创建了一组组装件的有限元模型，建模过程很麻烦，由于失误我把一个很重要的部件建在了另一个hm文件中，请问有没有什么方法把这个部件的有限单元信息转移到组装件的hm文件中呢？如果可以，装配关系可以满足吗？Sure, you can make it. Just export the only part from one hm file (export displayed only), and then import to your new hm file. Usually it will meet your assembly requirement, if not, you can easily translate it desired position with in hypermesh10、本来是一个面，为了在中间某条线上布上种子点，用line进行了分割，如何把分割后的曲面再次合并成一个面？repress edge只要将两个surface的公共边toggle或者suppress掉就可以了11、如何得到节点坐标？按f4，在图形区单击你要察看的节点，然后点击edit，就会得到节点坐标12、当几何模型导入hm界面后，线与线相交产生的points都会显示出来，有时为了观察方便，用宏菜单disp中的 Only Comps把points隐藏了，但是要想在这些points上再作node，就麻烦了，不知道怎么unmask这些points？试了F5的 unmask all 不行，请帮忙?geometry cleanup下面右上角的按钮vis opts，然后打开fixed point的显示。

hypermesh常见问题汇总

Hypermesh常见问题汇总beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。

Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。

有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。

后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。

2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。

高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。

（和的功能差不多，无实质性的改变，的HELP文档比做的好些，适合通看，适合查询。

所以推荐新手安装，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。

“废话”说了一大堆，下面开始正文。

——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。

hypermesh初学者常见问题汇总

hypermesh初学者常见问题汇总方法有很多，一是可以把模型直接导入hm里面，通过import选择geo再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。

2.hypermesh导入igs模型出错我用pro/e建的模型，保存为igs的文件，在hypermesh中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出hypermesh。

这是什么原因啊引入几何图形失效存有我晓得的两种可能将：一就是上面所说的放到中文的文件夹里面，hm目前无法辨识中文的文件夹；二就是文件夹放到桌面也可能将失效，最出色还是放在某个盘里。

3.hypermesh中的单元类型请问hypermesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?存有很多类型：比如说下面的图片那么多吧。

在帮做里面能够找出有关的资料，输出h，然后在索引里面输出beam即可找出有关内容4.hm划分好的网格如何检查质量并对应自动修改?求教各位，我在hm里面图画不好的网格，但是很多单元质量不合乎时程处置的建议，递交演示分析的时候旧就是收起，答哪个命令可以自动找到这些问题网格，并自动复原，我就是hm最菜的菜鸟，如欲表述的说的详尽些！方法：先将不很你要求的网格找出来――――――f10,检查你要求的质量，savefailed。

然后f5将合格的单元隐藏起来，在按一下q,可以手动优化一下节点。

但也可以直接用q来优化网格。

5.兼容性问题catia做出来的图能不能导入hypermesh9.0里分隔，如果能分完格的图能否用abaqus6.9分析？可以。

但可能将无法轻易将catia文件至hm里面，但可以另存为为另外的文件的格式，比如说stpigsmodel等。

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps两物体相交，交线如何做怎样从面的轮廓产生线（line）都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

hypermesh常见问题汇总

Hypermesh常见问题汇总beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。

Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。

有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。

后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。

2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。

高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。

（和的功能差不多，无实质性的改变，的HELP文档比做的好些，适合通看，适合查询。

所以推荐新手安装，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。

“废话”说了一大堆，下面开始正文。

——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

hypermesh常见问题汇总

Hypermesh 常有问题汇总beta版序固然总结报告写过 N 多遍，内心仍是有些紧张啊。

Hypermesh最为一个优异的网格区分工具，个人认为最突出的部分在于几何清理，这让网格区分变得简单易行。

有句老话说的好啊，不怕不识货，就怕货比货，用过其余前办理软件的同仁对此应当深有领会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry 、2D、3D、analysis 、tool 构成。

后办理模块在此不做详尽说明，因为大家用的求解器也八门五花，analysis 面板的功能也不做详尽说明。

2、往常的操作步骤（本文操作说明以以上为准，与时俱进）导入 cad 模型—— >几何清理（包含对模型的分块）—— >面网格—— >检查质量—— >改正网格—— >生成体网格—— >检查网格质量—— >删掉无用的面网格—— >导出数据文件3、简单出问题的地方个人认为网格区分过程中的问题都是能够防止的，因为这本来就没什么技术含量，有技术含量的不过软件，我们只需依据正规的步骤去操作，能够说每一个人都能画出来。

能手与生手的差距在于娴熟度、对网格的理解、对网格质量的掌握。

因为 hypermesh 软件自带的 help 说明很不错、特别不错、相当不错，因此我会在文章中引用一些来协助说明问题。

（和的功能差不多，无本质性的改变，的 HELP文档比做的好些，适合通看，适合查问。

因此介绍生手安装，把2D 和3D 的例子做一遍上手更快）该文章是面对因此使用hypermesh 软件的同仁的，因此看过英文 help 的不要感觉我啰嗦，固然我们向来重申英语的重要性。

“空话”说了一大堆，下边开始正文。

——西山小宝接口问题1、 hypermesh 转入 ANSYS假如你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED ”的问题用ET TYPE 成立单元种类，用 component manager 来赋给网格，而不是用 element types 。

hypermesh常见问题

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何6、在使用TOOL->reflect命令，映射单元时，得到了映射的结果，原先的对象却不见了，应如何处理？答：方法1、在选择reflect后命令后，应选择duplicate命令，复制欲操作的对象。

方法2、先把已建的单元利用organize〉copy到一个辅助collector中，再进行操作。

16、igs导入hypermesh后，想将模型整体尺寸缩小一半，在hypermesh中能实现么？答：可以在tool panel中,选择scale命令完成。

34、对加面载荷的菜单，magnitude是力的大小，magnitude％是什么？magnitude%是指在图形区中的显示设置，100%表示1:1的比例。

magnitude％是显示的箭头大小与施加压力大小的百分比42、另外ruled和skin有什么不同呢？skin可以构造曲面。

ruled构造直平面。

51、在进行单元的删除或隐藏命令时，常用的by config 是什么选择方式? type里的ctria3和ctria4又是什么？答：通过config命令用来选择单元的类型。

config也可以认为是一种大的类型，他提供了单元的基本形式，如4节点quad等，但是对应于不同的求解器，即使是4节点的quad也有不同的类型，如适用于平面应力，平面应变的，壳单元等了。

type是具体的单元类型。

举个例子，比如同样4节点quad，选择config为quad4，那么广义的层面上就与3角形，体单元区分开了。

type中选择plane1呢，说明你的单元是平面应力类型单元（这个在你之前的单元属性中已经定义了，否则没用）。

这样又进行了细分，可以很方便的定位你要选择的单元。

可以说分的越细，我们选择越方便。

(仅供参考)hypermesh常见问题解答

HM运用小常识1.如何在体表面提取面单元HM->TOOL->faces->find faces2.在Hypermesh中使用OptiStruct求解器的重力、离心力、旋转惯性力施加方法在HyperMesh中采用定义loadcols组件（colletors）的方式定义重力、离心力以及惯性力。

1、重力重力的施加方式在的card image中选择GRAV，然后create/edit，在CID中输入重力参考的坐标系，在G中输入重力加速度，在N1、N2、N3中输入重力方向向量在重力参考坐标系中的单位分量，然后返回即可2、离心力离心力的施加方式在的card image中选择RFROCE，然后create/edit，在G中输入旋转中所在节点编号，在CID中输入离心力所参考的坐标系，在A中输入旋转速度，在N1、N2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量，返回即可创建离心力；如果需要定义旋转惯性力，在RACC中输入旋转加速度即可，二者可以同时创建，也可单独创建。

如果在一个结构分析中，需要同时考虑结构自身的重力和外界施加的外载荷，那么你可以按照楼主wjsgkz介绍的第一条建立重力load collector，但是外部载荷的load collector你怎么建立？？？是同时建立在重力的load collector中吗？？？如果是，那边有一个十分混淆的问题：在你建立重力的load collector的时候，你选择了GRAV卡片，那么你凡是建立的该重力load collector之中的力都带有GRAV卡片属性，这显然是不对的。

但是，如果你重新建立一个新的load collecotr，然后把外部载荷建立在其中，那么就有重力和外部载荷两个load collectors，但是在你建立subcase的时候你只能选择一个load collector，那么你无论选择哪一个都必将失去另外一个，这就与我们的本意相矛盾了，我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的，这个时候应该怎么办？？？？？？？？？？？怎么获得结构同时在自身重力和外部载荷作用下的变形和应力？？？谁知道？？？方法1：工况组合；使用"LOAD"卡片叠加重力载荷和其他载荷；创建一个load collector;card image选LOAD；点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目；然后在上面L1,L2,L3....选中你要组合的项，前面的s1,s2,s3,,,,是载荷组合时候的权重系数。

Hypermesh常见问题及解决方案

5、快捷键问题； ★解决上述问题通用的办法：删除我的文档里面的command.cmf文件hmmenu.set文件和hmsettings.tcl文件（或者只要删除后两个就可以）并重新启动 hypermesh 文件说明： command.cmf：命令文件 hmmenu.set:用户界面配置文件 hmsettings.tcl:快捷键制定文件
Hypermesh常见问题及解决方案
Hypermesh常见问题及解决方案 HYPERMESH的使用过程中，有些网友会出现一些问题，本文做如下总结了：类型一：设置问题 1、工具栏变了；
2、材料参数无法激活；
3、Hypermesh中模型树中component的颜色与实际模型颜色不一致；该项解决办法可以为：在菜单preferences-ligh用一个错误弹窗出来；

Hypermesh经典问答-初学者必看

Hypermesh经典问答-初学者必看Hypermesh精典问答，初学必看1请问Hypermesh里面公英制的设置在哪里啊答：永久菜单里的option。

2 Hypermesh的缺省单位是什么？答：吨，mm和s。

3 hypermesh6.0怎么改默认路径？答：右击Hypermesh的快捷方式，属性里面修改起始位置。

4 能否讲解一下aspect,skew,max(min) angle这些选项的含义？答：aspect（长宽比，无量纲）：检查单元的最长边和最短边之比的；skew（没有翻译，单位角度）：检查四边形单元的两对三角形所夹的角，取最大值，三角形是没有的;angle（角度，单位角度）：是检查单元的最大最小角的。

一般情况下，用check elems里的标准就够了，也可以宽松点。

只是，你若做项目，应当根据客户的要求。

5 如何保证单元质量？答：你做的是四面体网格，所以首先要保证的是没有free edge （tools->edges）。

先调整单元使之没有free edge，即整个模型是封闭的，没有空隙；还要检查一下T-connections。

再check elems，使你三角形单元的aspect,skew,max(min) angle达到要求。

6 如何检测单元质量：答：除了check elems之外，还有qualityindex下的optimize 功能。

7 component到底有什么用？答：是这样的，component是hm的基本存储单位，所有的单元的实体都存储在component 里面，如果不指定的话，系统会默认一个component的，如果你对cad比较熟的话，这个类似cad里面的图层。

component中可以存储几何模型和单元，至于怎么存储，看你自己觉得怎么方便了——这有时需要一点经验。

8 HM中可以不设定单元属性（也就是选用什么单元），就直接对几何体划分网快，是不是这样？答：是这样的，这和ansys不同，不过更加符合有限元的处理思路，刚开始学ansys时，对先指定单元类型反而觉得有点别扭呵呵。

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或。

stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import..。

按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm，屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子.4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的。

在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面，但是对于曲面间的操作,由于没有”体”的概念，布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect，将得到的新单元organize>move到原collector中，最后将两部分equivalence，就ok拉.7、请问在hypermesh中如何划分装配体? 比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

HYPERMESH的一些常见问题的解答

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。
