混凝土梁板柱截面尺寸估算
梁板柱截面尺寸估算
梁板柱截面尺寸估算:板厚选取:混凝土规范单向板,双向板的定义:一般我们最小厚度取100mm,对于双向板也就是短跨可以做到4000,单向板3500.(反算)在一般荷载的情况下,单向板:1/30~1/35L,双向板: 1/40~1/45L,悬挑板取悬挑长度的1/10,具体的要根据荷载情况而定,以计算为准,由配筋率、裂缝（卫生间，车库顶板）、挠度（单向板、悬挑板）、使用功能控制（板内有设备管线时），将在板设计专题中具体讲解。
概念: 板的跨度=min{支座中心线间距离；倍净距}L=min{短跨支座中心线间距离，倍短跨净距}延伸：板配筋率计算（见算例一）以及经济配筋率：跨中~%，支座~%。
算例一：板厚120，底部钢筋X向配筋每延米335mm2，配筋率为：板最小配筋率计算：算例：120的板厚，混凝土强度等级C30，每延米最小配筋量：梁截面估算：《高规》一般荷载条件下，梁经济跨度为6~9米，为确定合理柱距的一个方面。
对于框架梁，一般取梁高为1/15L,最小500或600，宽度取200、250、300，梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。
悬挑梁取跨度的1/4~1/6, 梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。
设计时，尽量主梁比次梁高。
梁的经济配筋率为~%。
悬挑梁，悬挑板上筋放大倍。
框架梁为抗震构件，非框架梁为非抗震构件，措施不同。
柱子截面尺寸：柱子截面尺寸一般通过轴压比确定：uN = N/Acfc式中uN ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = 层数X柱子受荷面积X单位面积荷载X放大系数（地震力）。
轴压比的意义—延性—延性内涵。
估算柱梁板截面大小的方法
估算柱梁板截面大小的方法一、柱子截面1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米1.5吨(一般以每平米1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(1.2恒+1.4活)/(恒+活)≈1.25～1.26]/轴压比(三级抗震0.9)/稳定系数(0.9)/fc，例如：15x（7x6）。
其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2、柱截面尺寸可先根据其受的轴力按轴压比公式n=N/(fc*Ac)估算出，再乘以适当的放大系数(1.2～1.5)以考虑弯矩的影响。
3、多层框架结构，确定框架基本尺寸主要是柱网的布置和层高的选用。
民用建筑的柱距常为3.3～7.0m，层高为2.8～4.2m，通常以300mm为模数。
4、受压构件的构造要求：截面形式和尺寸(方形柱的截面尺寸不宜小于250×250)，对轴心受压截面，长细比一般控制在l0/b≤30及l0/h≤25(b为矩形截面短边，h为长边)。
偏心受压构件通常采用矩形截面，其长短边的比值一般为1.5～3，长边应设在弯矩作用方向。
当截面长边超过600～800mm时，宜采用工字形截面。
工字形柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。
当边长不大于800mm时，尺寸以50mm为模数；当边长大于800mm 时，可以100mm为模数。
5、柱截面尺寸柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。
一般可通过满足轴压比限值惊醒截面估计。
由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。
由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：式（4-12）N＝βFgEn，其中N—地震作用组合下柱的轴向压力设计值；β—考虑地震作用组合后柱的轴向压力增大系数，边柱取1.3，等跨内柱取1.2；F—按简支状态计算的柱的负载面积。
梁、板、柱截面尺寸的估算 文档
根据构造要求及经验初步确定以下主要构件的截面尺寸如下：3.2.1.1 板厚尺寸的估算根据《混凝土结构设计规范》（GB50010-2002）知：现浇钢筋混凝土双向板的厚度要满足一下几点：①一般情况，现浇钢筋混凝土双向板的最小厚度为80mm ； ②现浇钢筋混凝土框架结构的楼板板厚不宜小于100mm ，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。
由于本方案中双向板的最大跨度为3900mm ，计算得板的厚度不小于100mm ，所以根据板的厚度确定的一般原则，结合该建筑物各板的受力情况，取板厚均为100mm ，但由于走廊、楼梯、卫生间处的恒载相对较大，所以将走廊的楼板厚取为110mm ，将楼梯、卫生间的楼板厚取为120mm 。
3.2.1.2 主梁尺寸的估算根据《高层建筑混凝土结构设计规范》6.3.1框架结构的主梁截面高度h 可按（1/10～1/18）l 确定，l 为主梁的计算跨度；梁净跨与截面高度之比不宜小于4。
且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/10) l ，l 为框架梁的跨度。
框架梁的宽度取b=（1/3~1/2）h 。
故截面选择如下：例如：HK 跨横向框架梁：L=5700mm11()317570,5501810h L mm mm h mm =~=~=取 11()250167,25023b h mm mm b mm =~=~=取 250500b h mm mm ⨯=⨯取：3.2.1.3 次梁尺寸的估算根据《混凝土结构设计规范》可按梁的高度为（1/12～1/18）l 确定，l 为次梁的计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/12) l ，l 为次梁的跨度。
梁、板、柱截面尺寸估算
梁、板、柱截面尺寸估算
今天，我们将讨论如何估算梁、板、柱截面尺寸。
估算梁、板、柱截面尺寸主要受四
大要素影响：结构形式、结构布置、荷载条件和材料性质。
首先讨论结构形式。
梁、板、
柱的布置形式受结构空间状况、受力分布、支承形式、弹性模量、构件长度、构件形状等
条件影响。
其次讨论结构布置。
结构布置指结构中各构件的排列、铰接和联接方法。
针对特定的
结构形式，通过施工经验或专业计算可以得到合理的结构型式。
此外，结构布置也受到建
筑外形、建筑结构、荷载特性等因素的影响。
再次讨论是荷载条件。
荷载条件指的是结构中各构件承受的类型、方向和大小，受荷
载条件影响，我们可以确定梁、板、柱的厚度和尺寸，也可以结合实际工况确定合适的截面。
最后讨论材料性质。
材料性质涉及到梁、板、柱的材料成分及其物理性能。
例如，混
凝土和钢筋混凝土结构通常采用混凝土截面，采用钢筋混凝土作为梁、板、柱的截面，其
截面尺寸应与设计和混凝土的强度有关。
总的来说，梁、板、柱截面尺寸的估算，主要受结构形式、结构布置、荷载条件和材
料性质等四个要素的影响。
针对每一种要素，我们都可以通过综合考虑来选择合理的做法，以便估算出最适合结构的梁、板、柱截面尺寸。
(完整版)梁柱截面估算
第二章梁柱截面估算-、梁柱截面估算(1)梁:h b=(1/8 〜1/12)1 b b=(1/2 〜1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、截面宽度不宜小于200mm2、截面高宽比不宜大于4；3、净跨与截面高度之比不宜小于4。
(2)柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定c c柱轴压力设计值：N Fg e n:考虑地震作用组合柱轴力增大系数，边柱 1.3，不等跨内柱1.25，等跨内柱1.2F:按简支状态柱的受荷面积g e：楼面荷载近似取值12〜15KN/mn：验算截面以上楼层层数A:柱估算截面面积c ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm圆柱直径不宜小于350mm2、剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3、柱网尺寸，层高和梁柱截面尺寸的确定1框架结构柱网布置图图2.1 柱网布置图2. 计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载12 0.5 0.5 7.8 7.2 7.8 3.0 5 2430kN活载 2 0.5 0.5 7.8 7.2 7.8 3.0 5 405kN估算柱轴力设计值N v 1.2 2430 1.4 405 3483kN中柱的截面尺寸为600mm 600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力:A》1.2N vc f c31.2 3483 100.85 14.33.44 105mm2考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm 600mm (2)梁① 纵向框架梁1 （跨度L=6900mm取 h 650mm1 1 1 1 b (— )h (— ) 650 216.7mm~ 325mm2 3.0 2 3.0 取 b 250mm梁的截面尺寸为250mm< 650mm ② 纵向框架梁2 （跨度L=2400 mm1111 h ~)1 ( ~) 2400 200mm ~ 300mm恒载 12 0.5 7.2 0.5 8.0 3.0 5 1188kN活载2 0.5 7.2 0.5 8.0 3.0 5 198kNAc 1.3N1.3 1.2 1188 1.4 198 103 cf c0.85 14.3边柱的截面尺寸为 600mm 600mm按边柱的负荷面积估算底层柱的轴力：恒载12 0.5 8.03.63.9 5 1800kN活载 2 0.5 8.0 3.6 3.9 5 300kNA c >0.85 14.3522.55 10 mm恒载活载12 0.5 7.8 3.6 5 842.4kN 2 0.5 7.8 3.6 5 140.4kNN v 1.2 842.4 1.4 140.41010.88kNA=>1.3N v c f c1.3 1010.88 103 0.85 14.3529.98 10 mm6900 575mm ~ 862.5mm1.3 1.2 1800 1.4 3001031.3NA 轴: 1.68 105mm 2边柱的截面尺寸为600mm 600mm 角柱的截面估算：按角柱的负荷面积估算底层柱的轴力: 估算柱轴力设计值 h8 12 8 12取h 250mm1 1 1 1b (—~ )h (—~ ) 250 83.3mm~125mm2 3.0 2 3.0考虑一条轴线，取b 250mm梁的截面尺寸为250mm< 250mm③纵向框架梁3 (L=7000 mm1 1 1 1h (— )l ( ~ ) 7000 583.3mm ~ 875mm8 12 8 12取h 700mm1 1 1 1b (丄~ )h (丄~ ) 700 233.3mm~ 350mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mm< 700mm④横向框架梁4 (跨度L=3900 mm1 1 1 1h (— )l ( ~ ) 3900 325mm ~ 487.5mm8 12 8 12取h 400mm1 1 1 1b (丄 ~ )h (丄~ ) 400 133.3mm~ 200mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mM 400m⑤次梁1 (跨度L=3900mm1 1 1 1h ( ~ )l ( ~ ) 3900 243.8mm~ 325mm12 16 12 16取h 300mm1 1 1 1b (—~ )h (—~ ) 300 100mm~ 150mm2 3.0 2 3.0取b 150mm梁的截面尺寸为150mm< 300mm⑥次梁2 (跨度L=1500mm11 11h （~ ）l （~ ） 1500 93.8mm~125mm12 16 12 16取h 200mm1 1 1 1b （丄~ ）h （丄~ ） 200 66.7mm~100mm2 3.0 2 3.0取 b 150mm梁的截面尺寸为150mm< 200mm⑦悬臂梁（L=1200 mmh > L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm< 400mm（3）板尺寸的确定此结构楼层统一采用现浇楼板a. 单向板的截面设计要点：现浇钢筋混凝土单向板的厚度h除应满足建筑功能外，还应符合下列要求：跨度小于1500mm的屋面板h50mm跨度大于等于1500mm的屋面板h60mm民用建筑楼板h60mm工业建筑楼板h70mm行车道下的楼板h80mm此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40 （连续板）、1/35 （简支板）以及1/12 （悬挑板）。

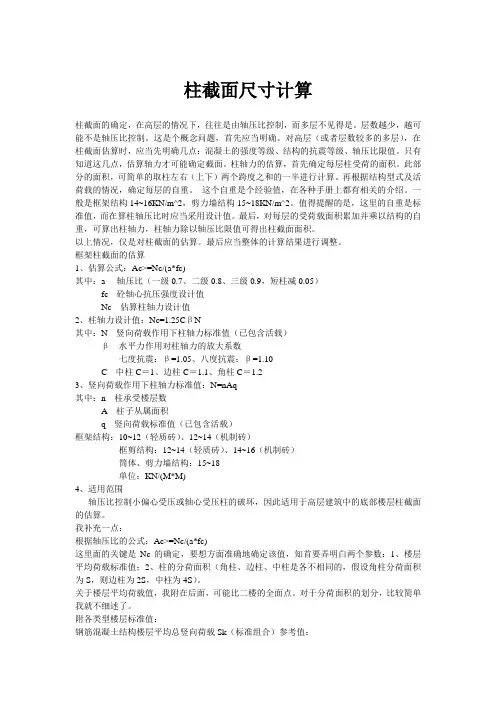

柱截面尺寸计算
柱截面尺寸计算柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
此部分的面积，可简单的取柱左右（上下）两个跨度之和的一半进行计算。
再根据结构型式及活荷载的情况，确定每层的自重。
这个自重是个经验值，在各种手册上都有相关的介绍。
一般是框架结构14~16KN/m^2，剪力墙结构15~18KN/m^2。
值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。
最后，对每层的受荷载面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。
以上情况，仅是对柱截面的估算。
最后应当整体的计算结果进行调整。
框架柱截面的估算1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)4、适用范围轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。
我补充一点：根据轴压比的公式：Ac>=Nc/(a*fc)这里面的关键是Nc的确定，要想方面准确地确定该值，知首要弄明白两个参数：1、楼层平均荷载标准值；2、柱的分荷面积（角柱、边柱、中柱是各不相同的，假设角柱分荷面积为S，则边柱为2S，中柱为4S）。
柱子的估算公式
柱子截面尺寸估算公式1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)梁间荷载计算：：1，PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。
计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19*0.24+17*0.02*2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。
）最后，用5.24乘以梁上墙面面积，就得梁上荷载。
5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用2，我一般查荷载规范查出自重，然后乘以高度乘以宽度；如果有窗户，我一般乘以0.7——0.9的折减系数（视具体情况定）3，材料的容重乘以高度，有窗户，进行折减，要适当增加点安全系数实心砖墙：240墙：5.24kn/m 120墙：2.96kn/m加气砼墙：250墙：2.43kn/m 200墙：2.08kn/m以上都考虑双面抹灰{（墙体面积-洞口面积）×墙体面荷载+（洞口面积×洞口面荷载)}/墙长注：洞口面荷载---门或窗面荷载，空洞口为零。
除去门窗洞口后，，最后再乘1.05~1.1的放大系数（为了便于建筑以后调整）。
毕业设计梁板柱尺寸值计算
一、柱子的截面尺寸计算根据《高层建筑混凝土结构技术规程》表6.4.2知：框架柱必须满足该建筑的轴压比限值。
框架柱支撑的楼层面积计算由竖向荷载产生的轴力设计值，按该公式计算：n g F N ⋅⋅⋅=β；有地震作用组合柱所需截面面积为：cc f NA N μ≥。
已知：结构的抗震等级为三级，轴压比限值取N μ=0.9； 柱混凝土强度选用C30，23.14mm Nf c =柱子的截面尺寸计算如下表， 附表1：柱截面尺寸计算类型角柱 边柱 内柱β1.3 1.3 1.25 F max /m 2 20.58 35.28 42.12 g 14 14 14 n5 5 5 N /N1872780 2149875 3685500 Nμ0.9 0.9 0.9 c f /m 214.3 14.3 14.3 c A /mm 2145515167045286363根据：b ×h ≥c A 取值如下b ×h/mm300×800300×800450×700二、梁的截面尺寸计算根据《高层建筑混凝土结构设计规范》6.3.1框架结构主梁：梁L h ∙=)181~101(；梁宽h b ∙=)31~21(次梁：梁L h ⋅=)181~121(；梁宽h b ∙=)31~21(梁的截面尺寸计算如下表，附表2：梁截面尺寸计算类型 跨度L max /mm h /mm h 取值/mm b /mm b 取值/mmb ×h /mm 主梁 8400 840~466 700 350~233 250 250×700 次梁6000500~333450225~150200200×450对梁、柱截面尺寸进行验算根据公式：5<柱梁i i ； 已知：===I HEIi L EI i ;;柱梁bh 3/12；C30混凝土E=3×107KN/m 2 附表3 b/m h/m I E L/H 梁i柱i梁 0.25 0.7 0.0071 3×107 8.4 25357.14柱0.30.80.01283×1074.291428.5752773.057.9142814.25357＜柱梁==i i ；∴满足。
估算柱梁板截面大小的方法
N—地震作用组合下柱的轴向压力设计值；
β—考虑地震作用组合后柱的轴向压力增大系数，边柱取
1.3，等跨内柱取
1.2；F—按简支状态计算的柱的负载面积。
本设计柱网尺寸大部分为
7.5m×
7.5m，部分
8.4m×
8.4m。
gE—折算在单位建筑面积上的重力荷载代表值，可近似取12-15KN/ m2；在此取gE＝12 KN/ m2。
混凝土结构设计规范中规定了确定板厚的方法：
简支单向板；两端连续单向板；简支双向板；多跨连续双向板。为了设计偏于安全，对所有的板厚均按h/L＝进行估算。
楼梯休息平台板取100mm，其他板厚均采用120mm。
6、楼梯厚度一般取L/30且不小于100，梯板跨度一般不宜大于4500
7、将斜板底法向的最小厚度取作板的计算厚度t，一般取作～’,l0’为梯段斜长(板式楼梯)。
一、柱子截面
1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米
1.5吨(一般以每平米
1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(
1.2恒+
1.4活)/(恒+活)≈
5～
1.26]/轴压比(三级抗震
0.9)/稳定系数(
0.9)/fc，例如：15x（7x6）。其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2.0～
3.5，对T形截面一般取
2.5～
4.0。
5、xx截面尺寸
框架xx（主xx）截面尺寸：
主梁截面高度：
h＝（～）L＝（～）×8400＝(840～700)mm，取h＝800mm;
梁柱截面估算
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
(完整版)梁柱截面估算
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
结构构件尺寸估算
尺寸估算：
一、柱截面估算
1、估算公式：Ac>=Nc/(a*fc)
其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值
Nc---估算柱轴力设计值
2、柱轴力设计值：Nc=1.25CβN
其中：N---竖向荷载作用下柱轴力标准值（已包含活载）
β---水平力作用对柱轴力的放大系数
七度抗震：β=1.05、八度抗震：β=1.10
C---中柱C＝1、边柱C＝1.1、角柱C＝1.2
3、竖向荷载作用下柱轴力标准值：N=nAq
其中：n---柱承受楼层数
A---柱子从属面积
q---竖向荷载标准值（已包含活载）
框架结构：10~12（轻质砖）、12~14（机制砖）
框剪结构：12~14（轻质砖）、14~16（机制砖）
筒体、剪力墙结构：15~18
单位：KN/(M*M)
4、适用范围
轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。
也可以简单得估算就是。
Ac>=nAq /(a*fc) 。
二、梁尺寸估算：
梁尺寸按多快跨连续梁估算为1/14至1/8。
梁宽为梁高的1/3至1/2。
三、板厚计算：
应根据《混凝土结构设计规范》10.1板相关规定取值；单向板简支按L/30，连续板按L/35；双向板简支按L/40，连续板按L/45；悬臂板按L/10，若板的支座是次梁，则板的跨度应该是次梁的间距。
梁板柱构件截面估算(新规范版2015)
用建筑取1.2～1.4
定(m2)
75；三级：0.85；三级：0.9） 6197606 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8
跨中柱）
C75 C80
33.8 35.9
寸
mm mm
台板厚同楼层）
构件截面尺寸估算及构件混凝土强度
1、梁的截面尺寸估算
（可取跨度较大的进行估算） 悬臂梁 h = (1/4～1/5)L L= 5000 mm 主梁： 416.6667 625 h=（1/8～1/12）L = ～ mm 且b≧柱宽/2，且不小于250 b ≧ h/4 ＝ 104.1666667 mm L = 4000 mm 次梁： h =（1/12～1/20）L = 200 333.3333 mm ～ b = mm 如有连系梁则梁高比主梁小50 梁的截面尺寸主要是满足竖向荷载下的刚度要求，当满足上述要求时 一般可不验算挠度。当梁高受到限制时，可增加梁宽形成宽梁或扁梁 提高抗侧移刚度，这时需要计算竖向荷载下的挠度，以确保刚度。
2、柱的截面尺寸估算
（1）按层高估算 3600 H = mm 180 240 hc =（1/15～1/20）H＝ ～ H≧400，且不宜大于净高的1/4，且柱的 120 240 bc =(1～1/1.5hc) = ～ 且bc≧350 （2）按柱的轴压比估算 非抗震条件下 5000 Nv ＝ KN N=（1.05～1.10）＝ 5250 ～ 5500 KN Ae ≧ N/fc ＝ ～ mm2 Nv——是根据柱支撑的楼板面积及填充墙长度，由单位楼板面积重量（包括自重和使用荷载） 及填充墙材料重量计算的一根柱最大竖向轴力设计值。 有抗震条件下 α ＝ γ ＝ q＝ A＝ n＝ μ N＝ fc＝ 1 1.2 12 25 23 0.8 16.7
混凝土梁、板、柱截面尺寸估算
3.2 结构布置3.2.1 结构布置一般原则3.2.1.1 现浇混凝土梁结构布置原则 3.2.1.1.1 框架梁截面基本要求根据《建筑抗震设计规范》GB50011-2010第6.3.1条规定：梁的截面尺寸应满足框架的基本抗震构造措施，宜符合下列各项要求： ① 截面宽度不宜小于200mm 。
② 截面高宽比不宜大于4。
③ 净跨与截面高度之比不宜小于4。
3.2.1.1.2 主次梁截面确定基本要求梁的截面尺寸取决于构件的跨度、荷载大小、支承条件以及建筑设计要求等因素，根据工程经验，为了满足正常使用极限状态等的要求（比如梁的扰度不能过大的限制），对于多跨连续主次梁取值范围如下：框架梁截面高度宜取为框架梁跨度）；（l l h )8/1~14/1(= 框架梁截面宽度宜取；h b )2/1~3/1(=次梁截面高度宜取为次梁跨度）；（l l h )12/1~18/1(= 次梁截面宽度宜取；h b )2/1~3/1(= 3.2.1.2 现浇混凝土板结构布置原则根据《混凝土结构设计规范》GB50010-2010第9.1.2条规定：现浇混凝土板的尺寸是根据板的跨厚比确定：钢筋混凝土单向板不大于30，双向板不大于40，且现浇钢筋混凝土板的厚度不应小于《混凝土结构设计规范》GB50010-2010表9.1.2规定：单向板板厚不小于60mm，屋面板板厚不小于60mm，双向板板厚不小于80mm。
3.2.1.3 框架柱结构布置原则根据《建筑抗震设计规范》GB50011-2010第6.3.5条规定：柱的截面尺寸，宜符合下列各项要求：①截面的宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm，圆柱的直径，四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。
②剪跨比宜大于2。
③截面长边与短边的边长比不宜大于3。
3.2.2 现浇混凝土梁、板、柱截面尺寸估算3.2.2.1 现浇混凝土梁截面尺寸估算3.2.2.1.1 横向框架梁截面尺寸估算本设计在2轴～20轴布置横向框架梁跨度为8.9m、6.5m，根据所学知识跨度不一致，则经验估算梁截面高度也会导致不一样，但是为了使结构在施工中，不因截面高度导致底部钢筋的通长布置，否则在截面突变外锚固在柱内钢筋过多，影响柱混凝土浇筑质量，故横向框架梁取最大值进行截面估算。
柱子截面尺寸估算法
一.用轴压比估算柱截面1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05） fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18 单位：KN/(M*M)4、适用范围轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。
二.柱配筋框架柱的配筋率一般都很低，电算结果往往是构造配筋即可。
按柱的构造配筋率0.8%配筋，只相当于定额指标的1/2~1/3，有经验的设计人是不会采用的。
因为受地震作用的框架柱，尤其是角柱和大开间、大进深的边柱，一般均处于双向偏心受压状态，而电算程序则是按两个方向分别为单向偏心受压的平面框架计算配筋，结果往往导致配筋不足。
框架柱配筋的调整可做以下几项：1）应选择最不利的方向进行框架计算，也可两个方向均进行计算后比较各柱的配筋，取其教大值，并采用对称配筋。
2）调整柱单边钢筋的最小根数：柱宽<=450mm时3根，450<柱宽<=750mm时4根，750mm<柱<=900mm时5根。
（注意：柱单边配筋率不小于0.2%）3）将框架柱的配筋放大1.2~1.6倍。
其中角柱放大大些（不小于1.4倍），边柱次之，中柱放小些（1.2倍）4）由于多层框架时电算常不考虑温度应力和基础不均匀沉降问题，当多层框架水平尺寸和垂直尺寸较大以及地基软弱土层较厚或地基土层不均匀时，再适当放大一点框架柱的配筋也是可以理解的，具体放大多少，就要由设计人的经验决定5）框架柱的箍筋形式应选菱形或井字形，以增强箍筋对混凝土的约束。
