估算柱梁板截面大小的方法

估算柱梁板截面大小的方法一、柱子截面1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米1.5吨(一般以每平米1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(1.2恒+1.4活)/(恒+活)≈1.25～1.26]/轴压比(三级抗震0.9)/稳定系数(0.9)/fc，例如：15x（7x6）。

其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。

2、柱截面尺寸可先根据其受的轴力按轴压比公式n=N/(fc*Ac)估算出，再乘以适当的放大系数(1.2～1.5)以考虑弯矩的影响。

3、多层框架结构，确定框架基本尺寸主要是柱网的布置和层高的选用。

民用建筑的柱距常为3.3～7.0m，层高为2.8～4.2m，通常以300mm为模数。

4、受压构件的构造要求：截面形式和尺寸(方形柱的截面尺寸不宜小于250×250)，对轴心受压截面，长细比一般控制在l0/b≤30及l0/h≤25(b为矩形截面短边，h为长边)。

偏心受压构件通常采用矩形截面，其长短边的比值一般为1.5～3，长边应设在弯矩作用方向。

当截面长边超过600～800mm时，宜采用工字形截面。

工字形柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。

当边长不大于800mm时，尺寸以50mm为模数；当边长大于800mm 时，可以100mm为模数。

5、柱截面尺寸柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。

一般可通过满足轴压比限值惊醒截面估计。

由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。

由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：式（4-12）N＝βFgEn，其中N—地震作用组合下柱的轴向压力设计值；β—考虑地震作用组合后柱的轴向压力增大系数，边柱取1.3，等跨内柱取1.2；F—按简支状态计算的柱的负载面积。

混凝土梁、板、柱截面尺寸估算

3.2 结构布置3.2.1 结构布置一般原则3.2.1.1 现浇混凝土梁结构布置原则 3.2.1.1.1 框架梁截面基本要求根据《建筑抗震设计规范》GB50011-2010第6.3.1条规定：梁的截面尺寸应满足框架的基本抗震构造措施，宜符合下列各项要求： ① 截面宽度不宜小于200mm 。

② 截面高宽比不宜大于4。

③ 净跨与截面高度之比不宜小于4。

3.2.1.1.2 主次梁截面确定基本要求梁的截面尺寸取决于构件的跨度、荷载大小、支承条件以及建筑设计要求等因素，根据工程经验，为了满足正常使用极限状态等的要求（比如梁的扰度不能过大的限制），对于多跨连续主次梁取值范围如下：框架梁截面高度宜取为框架梁跨度）；（l l h )8/1~14/1(= 框架梁截面宽度宜取；h b )2/1~3/1(=次梁截面高度宜取为次梁跨度）；（l l h )12/1~18/1(= 次梁截面宽度宜取；h b )2/1~3/1(= 3.2.1.2 现浇混凝土板结构布置原则根据《混凝土结构设计规范》GB50010-2010第9.1.2条规定：现浇混凝土板的尺寸是根据板的跨厚比确定：钢筋混凝土单向板不大于30，双向板不大于40，且现浇钢筋混凝土板的厚度不应小于《混凝土结构设计规范》GB50010-2010表9.1.2规定：单向板板厚不小于60mm，屋面板板厚不小于60mm，双向板板厚不小于80mm。

3.2.1.3 框架柱结构布置原则根据《建筑抗震设计规范》GB50011-2010第6.3.5条规定：柱的截面尺寸，宜符合下列各项要求：①截面的宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm，圆柱的直径，四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。

②剪跨比宜大于2。

③截面长边与短边的边长比不宜大于3。

3.2.2 现浇混凝土梁、板、柱截面尺寸估算3.2.2.1 现浇混凝土梁截面尺寸估算3.2.2.1.1 横向框架梁截面尺寸估算本设计在2轴～20轴布置横向框架梁跨度为8.9m、6.5m，根据所学知识跨度不一致，则经验估算梁截面高度也会导致不一样，但是为了使结构在施工中，不因截面高度导致底部钢筋的通长布置，否则在截面突变外锚固在柱内钢筋过多，影响柱混凝土浇筑质量，故横向框架梁取最大值进行截面估算。

梁、板、柱截面尺寸的估算文档

根据构造要求及经验初步确定以下主要构件的截面尺寸如下：3.2.1.1 板厚尺寸的估算根据《混凝土结构设计规范》（GB50010-2002）知：现浇钢筋混凝土双向板的厚度要满足一下几点：①一般情况，现浇钢筋混凝土双向板的最小厚度为80mm ； ②现浇钢筋混凝土框架结构的楼板板厚不宜小于100mm ，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。

由于本方案中双向板的最大跨度为3900mm ，计算得板的厚度不小于100mm ，所以根据板的厚度确定的一般原则，结合该建筑物各板的受力情况，取板厚均为100mm ，但由于走廊、楼梯、卫生间处的恒载相对较大，所以将走廊的楼板厚取为110mm ，将楼梯、卫生间的楼板厚取为120mm 。

3.2.1.2 主梁尺寸的估算根据《高层建筑混凝土结构设计规范》6.3.1框架结构的主梁截面高度h 可按（1/10～1/18）l 确定，l 为主梁的计算跨度；梁净跨与截面高度之比不宜小于4。

且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。

所以框架梁截面高度一般取h=(1/18~1/10) l ，l 为框架梁的跨度。

框架梁的宽度取b=（1/3~1/2）h 。

故截面选择如下：例如：HK 跨横向框架梁：L=5700mm11()317570,5501810h L mm mm h mm =~=~=取 11()250167,25023b h mm mm b mm =~=~=取 250500b h mm mm ⨯=⨯取：3.2.1.3 次梁尺寸的估算根据《混凝土结构设计规范》可按梁的高度为（1/12～1/18）l 确定，l 为次梁的计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。

所以框架梁截面高度一般取h=(1/18~1/12) l ，l 为次梁的跨度。

柱子截面估算

框架柱截面的估算1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积（柱网的中分线）q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)本人根据大量的计算数据，摸索出了一个经验公式，在采用二级钢作为梁纵向钢筋时，梁高/弯矩＝4.2～4.6是最经济的，如：梁弯矩为120KN/m则梁高＝502～552是最省钱的，混凝土与钢筋最省。

本经验公式是在C25造价为216元/方，二级钢3200元/t下统计的，如混凝土标号高于C25则可以取靠近4.2的经验值，如低于C25可取靠近4.6的经验值。

处理方法：1、梁截面尺寸应调整大致合理后再确定柱断面。

在最终确定柱断面之前，柱的偏心可暂时不理会，按中对中输入。

2、结构层有几层就定义几个标准层。

相同层修改采用层间编辑的功能。

3、根据试算结果，定下混凝土强度等级变化和柱变断面的楼层，柱截面从下往上调整。

4、调整柱截面时，层间编辑应包括柱变化以上所有的楼层。

建议调整一次就试算一次。

5、梁柱截面的确定不能只看是否超筋、轴压比是否满足，还要检查配筋面积。

必要的话，试配一些梁柱的实配钢筋。

6、根据受荷面积，复核几根典型柱轴力是否在经验值范围内。

柱截面怎么估算

柱截面怎么估算？柱截面怎么估算？估算柱截面面积=1.5t/m2*负荷面积*层数/fc框架柱截面怎么估算：柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。

层数越少，越可能不是轴压比控制。

这是个概念问题，首先应当明确。

对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。

只有知道这几点，估算轴力才可能确定截面。

柱轴力的估算，首先确定每层柱受荷的面积。

此部分的面积，可简单的取柱左右（上下）两个跨度之和的一半进行计算。

再根据结构型式及活荷载的情况，确定每层的自重。

这个自重是个经验值，在各种手册上都有相关的介绍。

一般是框架结构14~16KN/m^2，剪力墙结构15~18KN/m^2。

值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。

最后，对每层的受荷载面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。

以上情况，仅是对柱截面的估算。

最后应当整体的计算结果进行调整。

框架柱截面的高与宽一般可取（1/10~1/15）层高。

并可按下列方法初步确定：1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10 C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)4、适用范围轴压比控制小偏心受压或轴心受压柱的破坏，因此适用于高层建筑中的底部楼层柱截面的估算。

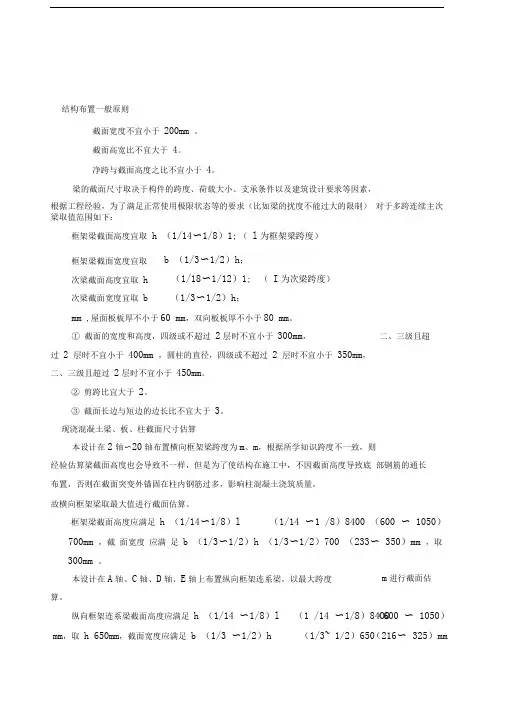

混凝土梁板柱截面尺寸估算

结构布置一般原则截面宽度不宜小于200mm 。

截面高宽比不宜大于4。

净跨与截面高度之比不宜小于4。

梁的截面尺寸取决于构件的跨度、荷载大小、支承条件以及建筑设计要求等因素，根据工程经验，为了满足正常使用极限状态等的要求（比如梁的扰度不能过大的限制）对于多跨连续主次梁取值范围如下：h （1/14〜1/8）1; （l为框架梁跨度）框架梁截面高度宜取框架梁截面宽度宜取 b （1/3〜1/2）h；次梁截面高度宜取h （1/18〜1/12）1; （I为次梁跨度）次梁截面宽度宜取b （1/3〜1/2）h；mm ,屋面板板厚不小于60 mm，双向板板厚不小于80 mm。

二、三级且超① 截面的宽度和高度，四级或不超过2层时不宜小于300mm，过2 层时不宜小于400mm ，圆柱的直径，四级或不超过2 层时不宜小于350mm，二、三级且超过2层时不宜小于450mm。

② 剪跨比宜大于2。

③ 截面长边与短边的边长比不宜大于3。

现浇混凝土梁、板、柱截面尺寸估算本设计在2轴〜20轴布置横向框架梁跨度为m、m，根据所学知识跨度不一致，则经验估算梁截面高度也会导致不一样，但是为了使结构在施工中，不因截面高度导致底部钢筋的通长布置，否则在截面突变外锚固在柱内钢筋过多，影响柱混凝土浇筑质量，故横向框架梁取最大值进行截面估算。

框架梁截面高度应满足h （1/14〜1/8）l （1/14 〜1 /8）8400 （600 〜1050）mm700mm ，截面宽度应满足b （1/3〜1/2）h （1/3〜1/2）700 （233〜350）mm ，取300mm 。

本设计在A轴、C轴、D轴、E轴上布置纵向框架连系梁，以最大跨度m进行截面估算。

（600 〜1050）纵向框架连系梁截面高度应满足h （1/14 〜1/8）l （1 /14 〜1/8）8400mm，取h 650mm，截面宽度应满足b （1/3 〜1/2）h （1/3~ 1/2）650 （216〜325）mm2取 b 300mm 。

估算柱梁板截面大小的方法

式（4-12）N＝βFgEn，其中
N—地震作用组合下柱的轴向压力设计值；
β—考虑地震作用组合后柱的轴向压力增大系数，边柱取
1.3，等跨内柱取
1.2；F—按简支状态计算的柱的负载面积。
本设计柱网尺寸大部分为
7.5m×
7.5m，部分
8.4m×
8.4m。
gE—折算在单位建筑面积上的重力荷载代表值，可近似取12-15KN/ m2；在此取gE＝12 KN/ m2。
混凝土结构设计规范中规定了确定板厚的方法：
简支单向板；两端连续单向板；简支双向板；多跨连续双向板。为了设计偏于安全，对所有的板厚均按h/L＝进行估算。
楼梯休息平台板取100mm，其他板厚均采用120mm。
6、楼梯厚度一般取L/30且不小于100，梯板跨度一般不宜大于4500
7、将斜板底法向的最小厚度取作板的计算厚度t，一般取作～’,l0’为梯段斜长(板式楼梯)。
一、柱子截面
1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米
1.5吨(一般以每平米
1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(
1.2恒+
1.4活)/(恒+活)≈
5～
1.26]/轴压比(三级抗震
0.9)/稳定系数(
0.9)/fc，例如：15x（7x6）。其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2.0～
3.5，对T形截面一般取
2.5～
4.0。
5、xx截面尺寸
框架xx（主xx）截面尺寸：
主梁截面高度：
h＝（～）L＝（～）×8400＝(840～700)mm，取h＝800mm;

（完整版）梁柱截面估算

（完整版）梁柱截⾯估算第⼆章梁柱截⾯估算⼀、梁柱截⾯估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截⾯尺⼨，宜符合下列各项要求：1、截⾯宽度不宜⼩于200mm ；2、截⾯⾼宽⽐不宜⼤于4；3 、净跨与截⾯⾼度之⽐不宜⼩于4。

（2）柱：柱的截⾯尺⼨⼀般由满⾜抗震要求的柱轴压⽐确定。

A c ≥[]c c f N µ柱轴压⼒设计值：n Fg N e β=β：考虑地震作⽤组合柱轴⼒增⼤系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简⽀状态柱的受荷⾯积g e ：楼⾯荷载近似取值 12～15KN/m 2n ：验算截⾯以上楼层层数A c ：柱估算截⾯⾯积[]c µ：柱轴压⽐限值，按抗震等级确定。

《建筑抗震设计规范》规定：柱的截⾯尺⼨，宜符合下列各项要求：1、截⾯的宽度和⾼度均不宜⼩于300mm ；圆柱直径不宜⼩于350mm 。

2、剪跨⽐宜⼤于2。

3、截⾯长边与短边的边长⽐不宜⼤于3。

⼆、柱⽹尺⼨,层⾼和梁柱截⾯尺⼨的确定1、框架结构柱⽹布置图图2.1 柱⽹布置图2.计算⾼度确定计算简图中的杆件以计算轴线表⽰，柱取截⾯形⼼线，梁取截⾯形⼼线。

框架计算⾼度：除底层外的其余各层都取建筑层⾼。

底层⾼度取基础顶⾯到⼆层楼⾯梁顶的距离，框架梁的跨度取柱轴线之间的距离。

3、梁柱界⾯尺⼨的确定（1）柱中柱的截⾯估算按中柱的负荷⾯积估算底层柱的轴⼒：恒载 ()()120.50.57.87.27.8 3.052430kN +?+?=活载 ()()20.50.57.87.27.8 3.05405kN +?+?=估算柱轴⼒设计值 1.22430 1.44053483v N kN =?+?=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f µ??==?? 中柱的截⾯尺⼨为600mm ?600mm边柱的截⾯估算：1轴：按边柱的负荷⾯积估算底层柱的轴⼒：恒载 ()120.57.20.58.0 3.051188kN +?=活载 ()20.57.20.58.0 3.05198kN +?=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f µ??+??≥==?? 边柱的截⾯尺⼨为600mm ?600mmA 轴：按边柱的负荷⾯积估算底层柱的轴⼒：恒载 ()120.58.0 3.6 3.951800kN +?=活载 ()20.58.0 3.6 3.95300kN +?=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f µ??+??==?? 边柱的截⾯尺⼨为600mm ?600mm⾓柱的截⾯估算：按⾓柱的负荷⾯积估算底层柱的轴⼒：恒载 120.57.8 3.65842.4kN =活载 20.57.8 3.65140.4kN =估算柱轴⼒设计值 1.2842.4 1.4140.41010.88v N kN =?+?=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f µ??==?? 考虑⾓柱受作⽤复杂等因素，暂取⾓柱截⾯尺⼨为600mm ?600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==?====?==取取梁的截⾯尺⼨为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==?====?==取考虑⼀条轴线，取梁的截⾯尺⼨为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~875812812 7001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==?====?==取取梁的截⾯尺⼨为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.5812812 4001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==?====?==取取梁的截⾯尺⼨为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~32512161216 3001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==?====?==取取梁的截⾯尺⼨为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==?====?==取取梁的截⾯尺⼨为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截⾯尺⼨为250mm ×400mm（3）板尺⼨的确定此结构楼层统⼀采⽤现浇楼板a.单向板的截⾯设计要点：现浇钢筋混凝⼟单向板的厚度h 除应满⾜建筑功能外，还应符合下列要求：跨度⼩于1500mm 的屋⾯板 h ≥50mm 跨度⼤于等于1500mm 的屋⾯板 h ≥60mm 民⽤建筑楼板 h ≥60mm ⼯业建筑楼板 h ≥70mm ⾏车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不⼩于跨度的1/40（连续板）、1/35（简⽀板）以及1/12（悬挑板）。

(完整版)梁柱截面估算

第二章梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、截面宽度不宜小于200mm ；2、截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。

（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。

A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。

《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。

2、剪跨比宜大于2。

3、截面长边与短边的边长比不宜大于3。

二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。

框架计算高度：除底层外的其余各层都取建筑层高。

底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。

3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3）板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点：现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。

柱子截面估算

0.4lae是平直段长度。

工程实际中，宽度小于200的梁是很少见的，所以梁的宽度一般不会出现问题。

主要是框剪结构中，框架梁搭在剪力墙上，有时候容易出现平直段长度不够的问题，一般加壁柱就可以解决。

这样的柱子截面尺寸估算公式:1、估算公式：Ac>=Nc/(a*fc)其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）fc---砼轴心抗压强度设计值Nc---估算柱轴力设计值2、柱轴力设计值：Nc=1.25CβN其中：N---竖向荷载作用下柱轴力标准值（已包含活载）β---水平力作用对柱轴力的放大系数七度抗震：β=1.05、八度抗震：β=1.10C---中柱C＝1、边柱C＝1.1、角柱C＝1.23、竖向荷载作用下柱轴力标准值：N=nAq其中：n---柱承受楼层数A---柱子从属面积q---竖向荷载标准值（已包含活载）框架结构：10~12（轻质砖）、12~14（机制砖）框剪结构：12~14（轻质砖）、14~16（机制砖）筒体、剪力墙结构：15~18单位：KN/(M*M)我自己补充一下：按柱的轴压比估算非抗震条件下N=(1.05---1.10)NvAe≥N/Fc有抗震条件下N＝（1.2---1.4)Nv或N=负荷面积×（1.2---1.8KN/M2)×层数一级抗震等级Ae≥N/0.7Fc二级抗震等级Ae≥N/0.8Fc三级抗震等级Ae≥N/0.9FcNv----是根据柱支撑的楼板面积及填充墙长度，由单位楼板面积重量（包括自重和使用荷载）及填充墙材料重量计算的一根最大竖向轴力设计值。

、、有一种经验:Ac=层数X每层负荷面积X15KN/（0.9fc)=1700X层数X该柱负荷面积柱截面尺寸：bXh≥Ac财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。

(整理){经典}梁、板、柱截面尺寸的估算_.

$(整理){经典}梁、板、柱截面尺寸的估算_.$

且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。

所以框架梁截面高度一般取h=(1/18~1/10) l ，l 为框架梁的跨度。

框架梁的宽度取b=（1/3~1/2）h 。

所以框架梁截面高度一般取h=(1/18~1/12) l ，l 为次梁的跨度。

梁、柱截面估算

框架结构构件初估
一、框架梁、次梁
构件种类
框架梁(h/l)1/8~1/10现浇、荷载较大时
1/10~1/12现浇、荷载较小时
次梁(h/l)>1/15简支
1/18~1/12多跨连续
二、板
三、柱
轴力设计值N N=γGqS n a1a2b
γG 1.25竖向荷载分项系数，可取1 q(kN/m2)14单位面积上的竖向荷载标准S(m2)15柱一层的受荷面积
n17柱承受荷载的层数
a1 1.1考虑水平力产生的附加系数a21轴力增大系数，角柱为1.2 b1框架梁与剪力墙连接时，柱N(kN)4909
m0.8
fc14.3
Ac(mm2)429087655
b600
h600
A(mm2)不合适
构造要求
尺寸
Bmin
Hmin
剪跨比
高宽比
初估
较大时
浇、荷载较小时
向荷载分项系数，可取1.25
位面积上的竖向荷载标准值，框架及框剪为12~14，剪力墙和筒体为13~16一层的受荷面积
承受荷载的层数
虑水平力产生的附加系数，四级及风荷载为1.05，三~一级为1.05~1.15力增大系数，角柱为1.2，边柱为1.1，中柱为1.0
架梁与剪力墙连接时，柱轴力折减系数，取值为0.7~0.8,框架时为1.0。

梁板柱构件截面估算(新规范版2015)

用建筑取1.2～1.4
定(m2)
75；三级：0.85；三级：0.9） 6197606 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8
跨中柱）
C75 C80
33.8 35.9
寸
mm mm
台板厚同楼层）
构件截面尺寸估算及构件混凝土强度
1、梁的截面尺寸估算
（可取跨度较大的进行估算）悬臂梁 h = (1/4～1/5)L L= 5000 mm 主梁： 416.6667 625 h=（1/8～1/12）L = ～ mm 且b≧柱宽/2，且不小于250 b ≧ h/4 ＝ 104.1666667 mm L = 4000 mm 次梁： h =（1/12～1/20）L = 200 333.3333 mm ～ b = mm 如有连系梁则梁高比主梁小50 梁的截面尺寸主要是满足竖向荷载下的刚度要求，当满足上述要求时一般可不验算挠度。当梁高受到限制时，可增加梁宽形成宽梁或扁梁提高抗侧移刚度，这时需要计算竖向荷载下的挠度，以确保刚度。
2、柱的截面尺寸估算
（1）按层高估算 3600 H = mm 180 240 hc =（1/15～1/20）H＝～ H≧400，且不宜大于净高的1/4，且柱的 120 240 bc =(1～1/1.5hc) = ～且bc≧350 （2）按柱的轴压比估算非抗震条件下 5000 Nv ＝ KN N=（1.05～1.10）＝ 5250 ～ 5500 KN Ae ≧ N/fc ＝～ mm2 Nv——是根据柱支撑的楼板面积及填充墙长度，由单位楼板面积重量（包括自重和使用荷载）及填充墙材料重量计算的一根柱最大竖向轴力设计值。有抗震条件下 α ＝ γ ＝ q＝ A＝ n＝ μ N＝ fc＝ 1 1.2 12 25 23 0.8 16.7

(完整)PKPM梁柱板截面估算表

备注框架抗震等级三级建筑层数分类高层柱子位置角柱层高H =4.2m 柱子净高估计Hn=H-梁高0.6 3.6m公式永久荷载分项系数γG= 1.20框架柱轴压比 [$micro]N =0.90公式每层单位面积的竖向荷载Q=13.00KN/m2柱荷载楼层数n=15.00层柱一层的荷载面积S =10.00m2考虑水平力产生的附加系数α1= 1.10边角柱轴向力增大系数α2 =1.20公式柱由框架梁与剪力墙连接时,柱轴力折减系数β= 1.00柱混凝土强度等级=C 25混凝土抗压强度设计值f c =11.9N/㎜2公式混凝土抗剪强度设计值f t =1.27N/㎜2公式柱轴向压力设计值可初步按下式估算N n=3088.8KN 公式柱截面积不小于Ac≥288403mm2公式柱截面宽度（小尺寸）假设b c=400mm 宜大于350柱截面高度假设hc≥720mm max(bc,hc)宜大于900主梁跨度L（m）5梁截面高h（mm）=410至620框架柱截面估算（gouyunlin）主梁截面估算（mm）次梁截面估算（mm）次梁跨度L（m）5梁截面高h（mm）=330至410悬挑梁截面估算（mm）梁跨度L（m） 2.5梁截面高h（mm）≥410至620板厚度估算（mm）楼板类型单向板板跨度L（m） 2.5梁截面高h（mm）≥70取值参考永久荷载分项系数γG：当永久荷载对结构产生的效应对结构不利时，对由可变荷载效应控制的组合取γG=1．2；对由永久荷载效应控制的组合，取γG=1．35。

当产生的效应对结构有利时，—般情框架柱轴压比 [$micro]N 的限值宜满足下列规定: 抗震等级为一级时, 轴压比限值 0.7 ；抗震等级为二级时, 轴压比限值 0.8 ；抗震等级为三级时, 轴压比限值 0.9 ；抗震等级为四级及非抗震时, 轴压Q每个楼层上单位面积的竖向荷载,可取q=12~14KN/m[$sup2]N柱荷载楼层数S-柱一层的荷载面积α1-考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.1α2-边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8；否则取1.0N = γgQSNα1α2β[$micro]N = N/Acfc高层建筑框架柱的柱截面宽度bc不宜小于350mm高层建筑框架柱的最小尺寸hc不宜小于400mm,柱净高与截面长边尺寸之比宜大于4.0高与宽一般可取（1/10~1/15）层高主梁一般取为跨度的1/8~1/12次梁一般取为跨度的1/12~1/15梁宽主梁 200，250，300……次梁 200……跨度较小的厨房和厕所可以取到120，150……悬挑梁一般取为悬臂长的1/6[3]楼板厚度估算：单向板：短边的1/35双向板：短边的1/40悬臂板：悬臂长的1/12同时要遵守混凝土规范10.1.1中对板的最小厚度规定。

梁柱截面计算书

板、梁、柱的截面确定根据板、梁、柱布置的一般原则，同时充分考虑建筑的美观，并借鉴同类建筑结构平面布置的相关成果，注意易于整体施工的因素，初步确定板厚、梁、柱截面尺寸。

并将它们表示在各层的结构平面布置图上。

一、现浇板厚确定本工程板为现浇双向板，根据根据《混凝土结构设计规范》（GB50010-2002），第10.1.1-10.1.12的规定双向板的厚度不宜小于80mm 。

双向板的厚度与短跨跨长的比值h/l 01应满足刚度的要求：简支板01/1/45h l ≥；连续板01/1/50h l ≥；根据实际板尺寸取板厚为100mm二、确定梁截面尺寸主梁的截面尺寸按1/8~1/14进行估算，次梁的截尺寸按1/12~1/18进行估算。

主梁截面高度：(6900/8~6900/14)863~493b h mm == 取h b =750mmb=(750/2～750/3)=375～250mm 取300b mm =h b =(7600/8～7600/14)=950～542mm 取h b =600mmb=(600/2～600/3)=300～200mm 取b=300mm 次梁 : h b =(7200/12～7200/18)=600～400mm 取h b =600mmb=(600/2～600/3)=300～200mm 取b=250mmh=400mm ，b=200mm ；h=300mm ，b=200mm ；三、确定柱截面尺寸柱截面尺寸可由轴压比控制来估算，可由如下经验公式粗略确定:1. 柱组合的轴压力设计值N=βFg E n2. A c ≥N/u N f c注：A--柱横截面面积；n —验算截面以上楼层层数；F —验算柱的负荷面积；根据柱网确定；C f —混凝土轴心抗压强度值；β—地震及中、边柱的相关调整系数，本结构取6度，中柱取1.25 ，边柱取1.3；g —结构单元面积的重量，根据经验估算钢筋混凝土高层建筑为12-14KN/m 2；查《建筑抗震设计规范》（GB50011-2010），本框架抗震等级为四级，由于规范上没有抗震等级为四级的框架柱轴压比限值n u ，偏于安全考虑，可取本框架抗震等级为三级的框架柱轴压比限值0.9n u =。
