安规知识本章大纲：第一节安规基本概念一、安规基本概念1、安规是什么？2、安规的特点3、安全的基本原则1）电击 (Electric Shock)2）能量(Energy Hazards)3）火灾 (Fire Hazards)4）热(Heat Hazards)5）机械(Mechanical)6）辐射(Radiation Hazards)7）化学(Chemical Hazards)二、不同国家主要电参数：三、各国安规标志四、去不同国家的插头五、不同国家的电源线的规格及长度对比1.电源线规格1）美规线材2）欧规线材3）日规线材2．不同标准对应电源线长度对比1）咖啡壶:2）油炸锅：3）烤箱：4）三文治：5）面包机：6)烫斗：7)多士炉8)蒸笼9)水壶:10)马达驱动产品11）产品有特殊要求：第二节GS标准一、GS的含义：1、GS的含义：2、 GS标志的颁发：3、 GS标志适用的产品范围：二、CE简介：1、CE标志的使用2、CE标志适用的产品范围3、CE的认证流程三、CE、GS认证标志1、CE标志：2、GS标志1）TUV Rheinland2）TUV Product Service3）Intertek ETL Semko4）香港LGA四、我司用到的GS产品认证标准（IEC /EN标准）五、家电产品分类及定义1、按功能分类2、按安装方式分类六、GS标准涉及到的概念1、基本电气概念1）额定电压2）额定电压范围3）工作电压4）额定输入功率5）额定输入功率范围6）额定电流7）额定频8）额定频率范围9）正常工作10）可拆卸软线11）互连软线12）电源软线2、安全防护1）基本绝缘2）附加绝缘3）双重绝缘4）加强绝缘5）爬电距离6）电气间隙7）控温器8）温度限制器9）电子元件10）额定电压12）额定电流3、常规符号4、电器分类1）按防触电保护类型分：O类电器OⅠ类电器Ⅰ类电器Ⅱ类电器Ⅲ类电器5、电源线连接方式1）X型连接2）Y型连接3）Z型连接七、GS相关测试一）常见的安规测试工具二）常规安规测试1、测试项目2、温升3、非正常测试4、标志5、输出功率6、功率标识7、电气强度和泄漏电流8、稳定性和机械危险、机械强度9、内部线及电源线10、结构及爬电距离11、耐热（球压测试）和耐燃（灼热丝测试）第三节 UL标准一、UL基本简介一）UL标志1、UL简介2、UL标志分类二）UL标准的结构三）标准在我司的分类四）测试要求1、常规安规测试2、输出功率3、温升4、电气强度和泄漏电流5、非正常测试6、稳定性和机械危险7、内部线及电源线8、与外壳的间隙9、耐热和耐燃基本概念一、安规基本概念1、安规是什么？安规就是安全规范，防止人体受到伤害。
安规知识点总结
安规知识点总结一、安规的概念和作用安规即安全生产规程，是为了保障人员生命安全和财产安全而制定的一系列条例和规定。
安规是企业安全生产管理的重要依据和指导文件，它对企业的生产、操作、管理等各个环节都有具体的规定和要求，是企业安全生产工作的“宪法”和“法典”。
安规的作用主要体现在以下几个方面：1. 规范企业生产经营行为。
安规对企业的生产、操作、管理等各方面都做出了具体的规定，明确了安全生产的要求和标准，使企业在生产经营中不会因为缺乏规范而导致安全事故的发生。
2. 保障职工的生命安全和身体健康。
安规规定了工作场所的安全设施、应急救援措施、职业病防护措施等，确保了职工在工作过程中的安全和健康。
3. 保护企业和社会的财产安全。
安规规定了企业的安全生产责任和义务，要求企业建立健全的安全生产管理制度，加强对生产设备、场所等的安全监管，防范火灾、爆炸、有毒有害物质泄漏等安全事故，保护企业和社会的财产安全。
4. 促进企业的可持续发展。
安规促使企业建立了完善的安全生产管理体系，提高了生产效率，减少了事故损失，增强了企业的竞争力，为企业的可持续发展创造了良好的环境。
二、安规的制定和实施1. 安规的制定企业应根据国家相关法律法规和《安全生产法》的要求，结合自身生产经营情况和安全生产实际，制定符合企业实际的安规，并经过相关部门的审批备案。
安规制定应注重以下几点：（1）安规的科学性。
安规应符合国家法律法规和标准要求，科学合理、完备清晰，对企业的生产、操作、管理等方方面面都有具体规定。
（2）安规的针对性。
安规应具体针对企业的实际情况和特点，根据企业的行业属性、生产工艺、设备设施、用工情况等因素，确定具体的管理要求和措施。
（3）安规的操作性。
安规应具备较强的操作性，便于企业的负责人和职工理解和执行，避免理论脱离实际、空泛无效。
（4）安规的协调性。
企业在制定安规时应充分协调各个部门和岗位之间的利益关系，确保各方共同遵守。
2. 安规的实施安规的实施是企业安全生产工作的具体体现，具体包括以下几点：（1）全员参与。
安规知识教材
安规知识教材介绍1.什么是安规？安规是一个国家或一个地区为保护该国或该地区人民的生命财产安全,对销往该国或该地区的电类产品所制定的一套安全规范.2.制定安规的目的是什么?保护消费者,维护产品品质,避免因其正常使用或异常使用时对人体造成下述伤害,如:电击、着火、能量危险、辐射危险、化学危险.3.安全总则(General Principle of Safety)✧电击(Electric Shock)✧能量危险(Energy Hazards)✧着火(Fire)✧辐射危险(Radiation Hazards)✧化学危险(Chemical Hazards)4.EN 60950 & UL1950传统式电源供应器之基本结构要求; For indoor use only→Only for IEC(EN61558)5.安规相关名词的解释:(1).操作型绝缘(Operational Insulation): 设备能正常工作所需的绝缘.(2).基本绝缘(Basic Insulation):对电击能提供最基本保护的绝缘.(3).辅助型绝缘(Supplementary Insulation): 独立的绝缘,当基本绝缘破坏时用来防止电击的绝缘.(4).双重绝缘(Double Insulation): 基本绝缘加辅助绝缘.(5).加强型绝缘(Reinforced Insulation): 特别厚的绝缘(单层),其绝缘强度和双重绝缘相等(6).沿面距离(Creepage distance): 两导体间,沿着绝缘物表面的最短距离.(7).直线距离(Clearance): 两导体间,沿着视线最短的距离.(8).“I”等级的设备(Class I equipment):用接地来防止电击的设备.(9).“II”等级的设备(Class II equipment): 用双重绝缘来防止电击的设备.(10).一次电路(初级侧,AC) Primary Circuit: 直接和电源连接的电路.(11).二次电路(次级侧,DC) Secondary Circuit: 电源是从变压器或其它隔离组件得来的电路.(12).燃烧值(防火等级) Flammability Rating : 塑料材质的燃烧等级.6.产品的绝缘等级与分类:7.交换式电源供应器绝缘距离要求:✧一次电路→二次电路: (一层绝缘+4mm 或三层绝缘或 8mm)✧一次电路L→二次电路: (3mm沿面距离或 2.5mm间隙)✧一次电路的直流部分: { 0.58mm+(0.005mm×Vpeak)}✧一次电路→外壳(FG): (一层绝缘或 4.0mm)✧二次电路→外壳(FG): (不作距离要求)✧二次电路之间视电压大小而有所不同,一般42.4Vpk以下的电路可不考虑距离.8.各国安全规范(Safety Standard):✧International (国际电工委员会IEC: International Electronical Commission)✧Intercontinental (欧洲共同标准EN: European Norm)✧National (英国标准BS: British Standard)✧IEC60065: Safety Requirements for Mains Operated Electronic and Related Apparatus forHousehold and Similar General Use (电网电源供电的家用和类似一般用途的电子及相关设备的安全要求)✧IEC60335: Safety of Household and Similar Electrical Appliances (家用和类似用途电器设备的安全)✧IEC60601: Medical Electrical Equipment (医疗电器设备)✧IEC61558: Isolating Transformers and Safety Isolating Transformers Requirements (隔离变压器和安全隔离变压器的技术要求)✧IEC60950: Safety of Information Technology Equipment, Including Electrical BusinessEquipment (信息技术设备,包括电气事务设备的安全)✧UL1012(E108269): Power Supplies (电源供应器)✧UL1310(E82456): Class2 Power Units (2级电源设备)✧UL1411(E58127): Transformers and Motor Transformers for Use in Audio-, Radio-, andTelevision- Type Appliances (用于音频,无线电和电视类设备的变压器及马达变压器)✧UL1585(E78675): Class2 & Class3 Transformers (2级和3级变压器)9.安规专业术语(Safety Terminology)(1).电压分类:危险电压(Hazardous Voltage): > 42.4Vac peak, or 60Vdc特低电压(ELV: Extra Low Voltage): < 42.4Vac peak, or 60Vdc安全特低电压(SELV: Safety Extra Low Voltage)通信网络电压(TNV: Telecommunication Network Voltage)(2).绝缘分类:基本绝缘(Basic Insulation)附加绝缘(Supplementary Insulation)双重绝缘(Double Insulation) = B + S加强绝缘(Reinforce Insulation) = D(3).设备分类:I类设备(Class I Equipment): B + groundingII类设备(Class II Equipment): D (w/o grounding)III类设备(Class III Equipment): SELV2类变压器(Class 2 Transformer): Vo < 30Vac rms or 60Vdc; Io < 8A; Po < 100WCE = LVD + EMC:低电压指令(LVD: Low Voltage Directive, 50~1000Vac, 75~1500Vdc)电磁兼容性指令(EMC: Electro-Magnetic Compatibility)EMC=EMS: Emission + EMI: Immunity10.各国安规介绍11.各国输入电压及插头介绍.12.安规申请途径.A.向当地安规公司提出申请.B.委托安规代理公司提出申请.C.透过第3国安规公司申请.D.透过第3国安规取得(BC CERTIFICATION BODIES)测试报告后申请.9.安规申请注意事项A.安规申请填写申请人,登录者,制造工厂时,登录者一定要填立德公司.B.每个安规的标准不一,申请前一定要先确认申请哪一国安规,申请哪一个标准.C.若客户有自己的PART NO 或MODEL NO一定要加上.10.相关安规标准美国标准加拿大标准欧盟标准国际标准英国标准中国标准UL1310 CSA22.2NO.223 EN61558 IEC742 BS3535 GB13028UL1950 CSA22.2NO.950 EN60950 IEC950 BS7002 GB4943UL1585 CSA22.2NO.66 EN60335 IEC335 / GB4706UL1411 CSA22.2NO.1 / / / /UL2601 CSA22.2NO.125 EN60601 IEC601 / /UL1012 / EN60065 IEC65 BS415 GB8898UL1492 CSA22.2NO.234 / / / /一. UL安规1.UL安规分类:a. LISTED:申请后可单独于市面上销售MARKb.RECOGNIZE:零件认可.不可单独于市面上销售.MARK.2.申请的安规编号:3.UL.CSA档案归档方式:4.铭板上应标注意事项:a.登录者的名称或商标b.MODLE NO.c.电气规格d.输出极性e.警告标示f.制造周期g.制造工厂h.铭版厂商二. 欧盟安规1.产品于欧盟销售须挂CE→强制性要求.2.CE标示的基本意义:制造者或其代理商向使用者保证(a).所销售之产品符合相关欧市指令规定的健康及安全要求.(b).对该产品在正常使用情况下.所引起之伤害或损失.承担完全责任.(c).使用者.同业或其它团体提出指控时.供货商必须提出符合证明.若市场上发现不符合要求之产品时.供货商必须回收所有产品.若引起伤害或损失.必须承担赔偿或法律责任.3.电器产品挂CE MARK须符合:(a).低电压指令(LVD)(93-68-EEC):通过引用技术标准.对产品做检验.(b).电磁兼容性指令(EMC)(89-336-EEC):EMC=EMI+EMS {CONDUCTION(传导), RADIATION(辐射)}EMC:电磁兼容性.EMI:电磁耐受性EMS:电磁干扰4.CE标示步骤:a.执行样品检验b.建立技术数据c.实施品保制度d.签署保证日期e.贴附CE MARK三．中国安规1.分类: (1)CCIB(中国进出口商品质量认证中心与国家出入境检验技术监督局): 从国外销入中国须申请CCIB. (2)CCEE(中国电工产品认证委员与国家质量技术监督局):直接在中国制造做内销产品用.2.申请CCIB及CCEE须经工厂认证(品质系统)及型式认证(产品认证).两项认证通过后才可挂CCIB或CCEE MARK.并且每年对工厂作追踪复核.3.申请CCIB有工厂认证证书.DT:S20287.(S:上海 B:北京 G:广州),CCEE没有工厂认证证书.4.铭版标示:电源适配器型号输入输出极性产地CCIB或CCEE MARKCCIB:在CCIB S&E MARK下方放工厂认证号码.CCEE:在CCEE长城MARK下方放产品认证号码及标准书号码.四. 日本安规T-MARK1.T-MARK分甲种电气:强制须申请T-MARK安规.(变压器属甲种电气)乙种电气:不强制申请安规.2.申请T-MARK须经工厂认证(品质系统)及型式认证(产品认证).两项通过后才能拿到证书.TX及DT俩厂的证书号码不一样.3.申请选项:INPUT:125VAC以下.OUTPUT VOLTAGE15V以下or15-30V.VA:10VA以下or10-20VA or 20-30VA.4.目前申请T-MARK之分类:A.AC-DC交流电动机等应用机器类(证书号码91-XXXXX)◆证书有效期5年(有效期内重申请获准.可延续旧号码)X1.5倍.◆O/P NO LOAD电压须≦VL18VA.(以VA标示)◆铭版标示:I/P:100VAC 50/60HZO/P:12VDC 800mA(以电流标示)B.AC-AC小型单相变压器类(证书号码61-XXXXX)◆证书有效期7年X1.2倍.◆O/P NO LOAD电压须≦VL◆O/P CORD的截面积最少须大于0.5mm2(至少须使用AWG#20线)◆铭版标示:I/P:100VAC 50/60HZ.(无VA标示)O/P:12VAC 9.6VA(以VA标示)耐压测试要求2.欧洲、澳洲及中国地区补充说明:✧以上耐压测试要求取常见通用的情况. 即美, 加地区输入电压设为: 110~120Vac, 60Hz; 日本为:100Vac, 50/60Hz; 欧洲, 澳洲及中国地区为: 220~240Vac, 50Hz(+6%, -10%). 表I输出若未注明, 则皆在CLASS 2 & 3范围; 表II输出若未注明, 则皆为CLASS II的绝缘等级, 若输出功率超过范围或有保护接地结构的CLASS I绝缘等级的耐压标准请向安规查询.✧耐压测试在常规温升测试或湿热测试后立刻进行, 测试电压为60Hz交流, 测试持续1分种. 测试电压提升至120%时, 测试时间可缩短至1秒钟.✧V PRI max.表示最大输入电压, V PRI (test)表示输入测试电压, V SEC max.表示最大输出电压. 交流电压值均为rms均方根值.国际法规介绍✧ANSI/UL : 美国标准. 使用于美国认证. 所有的NRTL都采用UL或ANSI/UL 标准 (UL, ETL)✧CSA : 加拿大标准. 使用于加拿大认证. SCC认可实验室都采用CSA标准(CSA, ETLc, ULc)✧EN: 欧洲标准.使用于所有的EU/EEA/CENELECT国家(CE, SEMKO, VDE, TUV) CE MARKING 采用之标准.✧IEC: 国际标准.国际间所制定的基本标准,为全世界各国所采用,UL、CSA亦普遍采用以IEC为基本的新标准.用于Adaptor, Power supply 标准✧一般用途的Adaptor (General purpose use): 适用的标准是IEC/EN 60742 或IEC/EN 61558, IEC/EC60742是旧标准,即将不再使用来认证,且只适用于Linear Adaptor. IEC/EN61558则是一部新标准, 适用范围较大,包含Linear 及Switching 的Adaptor 都适用.法规标准介绍(补充)✧玩具专用的Adaptor :适用的标准是IEC/EN 61558-2-7✧信息产品专用的Adaptor : 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor, 只能专供信息产品使用,不论是Linear或是Switching 均适用.✧音响视讯产品(Audio/Video) 专用的Adaptor : 适用的标准是IEC/EN 60065, 如果以此标准认证的Adaptor, 只能专供音响视讯产品,不论是Linear或是Switching 均适用.✧医疗仪器专用的Adaptor: 适用的标准是IEC/EN 60601, 如果以此标准认证的Adaptor, 只能专供医疗仪器使用, 不论是Linear或是Switching 均适用.✧量测仪器专用的Adaptor : 适用的标准是IEC/EN 61010, 如果以此标准认证的Adaptor, 只能专供量测仪器使用不论是Linear或是Switching 均适用.✧一般用途的Charger Adaptor : 适用的标准是IEC/EN 60335-2-29, 如果以此标准认证的充电器, 是指供给一般的商用电池或汽车电池使用. 不论是Linear或是Switching 均适用.✧行动电话使用的充电器(Charger Adaptor): 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor,只能专供音响视讯产品,不论是Linear或是Switching 均适用.标示 (Label & Marking)(1)✧NP(Nameplate)主标签内容:---- 制造商名 (Manufacturer name)或商标 (Trade name)---- 型号(Model designation)---- 输入电压 (Input voltage or Voltage range)---- 输入电流(Input current) → Only for 60950 & 60336-2-29---- 额定频率 (Rate frequency)---- 直流符号 (DC symbol)---- 交流符号 (AC symbol)---- 输出电压 (Output voltage)---- 输出电流( Output current)---- 输出功率 (Output power)---- 第二类产品符号 (Class 11 equipment)---- 变压器输出保护型式符号→ Only for 60742 & 61558---- For indoor use only → Only for 61558---- IPXX (IF NOT IP20)标示 (Lable & Marking)(2)其它标示:--- 安全接地标示符号--- 保险丝更换警语 :CAUTION -- For continued protection against risk of electric, replace only with same type and rating of fuse--- 保险丝规格 :F (快熔, T (慢熔), L (低熔断容量), H(高熔断容量), 电流(A), 电压(V)Example → T 2A L 250V--- 开关标示--- 外接电源线端子标示 : L(火线), N(零线)--- 直流电输出极性： +,---- 属于充电器(Battery charger, 60335-2-29)的特殊警示语,Example → CAUTION: FOR USE WITH NB-5G CHARGER ONLY常用符号Vac: Vdc: Power ON/OFF:Service manual: Stand-by: Electric Shock hazard:Hot surface: Double insulation:Class III:Protective earthing:Indoor use only:Isolating transformer:Fail-safe transformer: For toy transformer:国际标准规格一览表各国电压及插座。
安规基础知识培训
三，各国强制性安规
• • • • • • • • • • • 1 CCC认证：即“中国产品强制认证”,英文名称为“China Compulsory Certificate”， 英文缩写为“CCC”，简称“3C”。 2 CE认证：Europe Conformity.(Safety部份)欧盟流通,安全,不伤害健康,环保,保护消 费者。包括CE EMC和CE LVD两部份. 3 UL/CUL认证：United Stated Underwriters Laboratories 美国消费者协会。 4 FCC认证：Federal Communication of Comfort (美國通訊委員會)。 5 FDA认证：美国食品和药物管理局(Food and Drug Administration)简称FDA。 6 ERP = Energy-related Products,即能源相关产品，欧洲能源要求。 7 BSMI认证：BSMI 是台湾经济部标准检验局的英文“ Bureau of Standards, Metrology and Inspection “的缩写,台湾强制性认证。 8 NOM (Normas Oficiales Mexicanas) 标志是墨西哥的强制性安全标志。 9 GOST认证：俄罗斯国家的安全认证标志。 10 PSE认证:PSE 认证是日本强制性安全认证。 11 CB认证（电工产品合格测试与认证的IEC体系）是IECEE运作的－个国际体系， IECEE各成员国认证机构以IEC标准为基础对电工产品安全性能进行测试，其测试 结果即CB测试报告和CB测试证书在IECEE各成员国得到相互认可的体系。目的是 为了减少由于必须满足不同国家认证或批准准则而产生的国际贸易壁垒。
PCBA上Fuse附近需要有安全警告语； 开关变压器和Line Choke需有LABEL标示，要注明产品安规型号， 生产厂家，生产周期； – 后板应该有回形标识 – 一次侧板边的插件零件，施加10Ｎ力能够歪斜的零件需要点UL认可 的硅胶； – 二次侧的排线施加10Ｎ力不能够碰到一次侧的零件 – 安全间距：
安规知识
1.耐压(抗电强度)—防止电击伤害2.绝缘电阻—防止电击伤害3.接地电阻—防止电击伤害4.泄漏电流—防止电击伤害5.电磁兼容—抗电磁干扰能力和对其他电子产品的影响6.耐火阻然—防止火灾危险7.机械结构—防止机械结构缺陷引起的损伤,灼伤等.8.能源冲击—防止因为大电流引起火灾或电弧灼伤1.耐压—主要考虑产品在异常高压下,绝缘系统的承受能力.工作电压低于50V,一般不进行耐压测试.a.耐压一般与产品的工作电压有关.通常用的计算公式:1)交流:1000+2*额定工作电压2)直流(1000+2*额定工作电压)*1.4以上是普通绝缘用的试验电压,如果是双重绝缘,则试验电压为普通的2倍.如果计算出来的结果不是100的整数倍,则取大不取小.例:额定工作电压为220V,普通绝缘的试验电压为:交流:1000+2*220=1440V,此时试验电压应当取1500V,而不是采用四舍五入.b.泄漏电流的设定一般设定为5~10mA,最大不超过100mA,根据不同的行业有不同的要求,如医疗器械的泄漏电流一般为1mA.c.测试时间的设定一般试验设定为1分钟,产在线可考虑缩短,但一般爬升时间不得低于1秒.缩短测试时间时,应采用更高的试验电压.根据UL的规定,可以有如下关系转换:交流(1000V+2*额定工作电压)*1.2直流(1000V+2*额定工作电压)*1.4*1.22.绝缘电阻—主要考虑产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低于10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整.3.泄漏电流—主要考虑在最大工作电压和最大工作电流的情况下,产品由于分布电容或绝缘特性引起的,向大地或可接触接口泄漏的电流,这与产品的绝缘有关.泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟.4.接地电阻—主要考虑产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属于一种保护措施,这在没有接地的产品中不做考虑. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大于0.01Ohm.根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过.在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验.5.安全距离安全距离包括爬电距离和电气间隙.爬电距离—带电导体之间沿绝缘表面的最短距离.电气间隙—带电导体之间的空间最短距离.安全距离是耐压,绝缘电阻,泄漏电流的保证之一.6.电磁兼容：电磁兼容的要求测试项目比较多,一般要求为:a.传导干扰及抗干扰b.辐射干扰及抗干扰c.抗静电d.抗雷击e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行.电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证—EMC认证.7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.8.机械结构伤害和热伤害电子产品由于在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体.一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.9.电子产品常见的安规零部件a.保险丝b.导线c.X电容和Y电容d.高压电容e.变压器,电感f.压敏电阻g.塑料部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇1. 安规政策为何 ?2. 安规是什么 ?3. 人体主要会受到那些危险的伤害 ?4. 何谓电殛危险 ?5. 何谓能量危险 ?6. 何谓火灾危险 ?7. 何谓结构及热源危险 ? 8. 何谓辐射危险 ? 9. 何谓化学危险 ?10. 对抗电殛的保护方式等级为何 ? 11. 双层绝缘的要求12. 何谓基本绝缘及其要求为何 ? 13. 何谓补充绝缘 ?14. 何谓一次侧/二次侧 ? 15.一次侧与二次侧间之关系为何 ?16.一次侧与接地间之关系为何 ? 17. 安全距离包含哪些 ?18. 何谓空间距离 ? 19. 何谓沿面距离 ? 20. 危险电压之定义为何 ? 21. 危险能量标准为何 ? 22. 安规零件主要含盖那些类 ?23. 何谓X电容及Y电容？安规是什么? 防止人体受到伤害人体主要会受到那些危险的伤害 ? ∙电殛危险∙能量危险∙火灾危险∙结构及热源危险∙辐射危险∙化学危险何谓电殛危险 ? 因为有电流通过人体,只要有数毫安的电流,即可对正常健康人造成影响.一般而言, 在干燥情形下,小于40Vpeak(峰值）或60Vdc的电压, 通常视为不具危险电压.何謂能量危險 ?具有大電流或高電容線路上短路時, 有可能造成電弧放電或融化金屬. 因此, 即使是屬於低電壓線路, 也可能造成能量危險。
安规基础知识

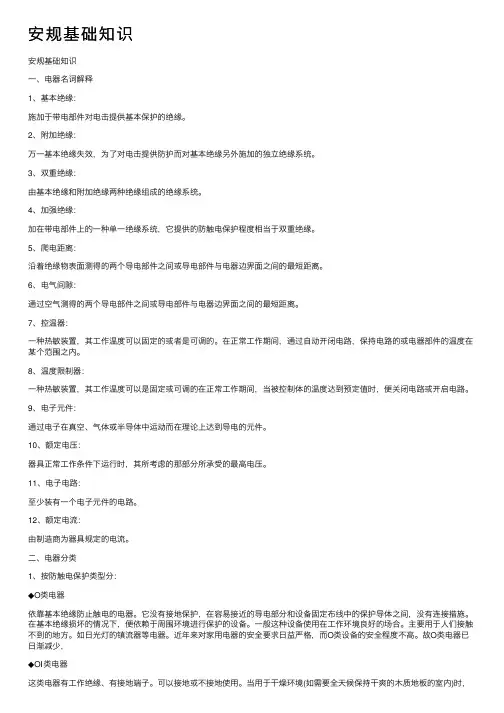

安规基础知识安规基础知识⼀、电器名词解释1、基本绝缘：施加于带电部件对电击提供基本保护的绝缘。
2、附加绝缘：万⼀基本绝缘失效，为了对电击提供防护⽽对基本绝缘另外施加的独⽴绝缘系统。
3、双重绝缘：由基本绝缘和附加绝缘两种绝缘组成的绝缘系统。
4、加强绝缘：加在带电部件上的⼀种单⼀绝缘系统，它提供的防触电保护程度相当于双重绝缘。
5、爬电距离：沿着绝缘物表⾯测得的两个导电部件之间或导电部件与电器边界⾯之间的最短距离。
6、电⽓间隙：通过空⽓测得的两个导电部件之间或导电部件与电器边界⾯之间的最短距离。
7、控温器：⼀种热敏装置，其⼯作温度可以固定的或者是可调的。
在正常⼯作期间，通过⾃动开闭电路，保持电路的或电器部件的温度在某个范围之内。
8、温度限制器：⼀种热敏装置，其⼯作温度可以是固定或可调的在正常⼯作期间，当被控制体的温度达到预定值时，便关闭电路或开启电路。
9、电⼦元件：通过电⼦在真空、⽓体或半导体中运动⽽在理论上达到导电的元件。
10、额定电压：器具正常⼯作条件下运⾏时，其所考虑的那部分所承受的最⾼电压。
11、电⼦电路：⾄少装有⼀个电⼦元件的电路。
12、额定电流：由制造商为器具规定的电流。
⼆、电器分类1、按防触电保护类型分：◆O类电器依靠基本绝缘防⽌触电的电器。
它没有接地保护，在容易接近的导电部分和设备固定布线中的保护导体之间，没有连接措施。
在基本绝缘损坏的情况下，便依赖于周围环境进⾏保护的设备。
⼀般这种设备使⽤在⼯作环境良好的场合。
主要⽤于⼈们接触不到的地⽅。
如⽇光灯的镇流器等电器。
近年来对家⽤电器的安全要求⽇益严格，⽽O类设备的安全程度不⾼。
故O类电器已⽇渐减少，◆OⅠ类电器这类电器有⼯作绝缘、有接地端⼦。
可以接地或不接地使⽤。
当⽤于⼲燥环境(如需要全天候保持⼲爽的⽊质地板的室内)时，可以不接地，否则应予接地，如电烙铁等。
◆Ⅰ类电器Ⅰ类有⼯作绝缘，有接地端⼦和接地线，规定接地和接零。
使其容易触及的导电部分在基本绝缘失效时，也不会成为带电体。
安规基础知识
安规基础知识安规基础知识Document number：NOCG-YUNOO-BUYTT-UU986-1986UT安规基础知识灯具安规基础知识⼀、灯具防护等级分类灯具的分类⽅法很多，依照安全防护等级可以分为0类、I类、II类、III类。
1、0类灯具⼯作电压是⾼压，防触电保护采⽤基本绝缘，⽽⽆其他防触电保护措施的灯具。
此类灯具安全性能较差，⽬前欧美国家已不允许⽣产销售。
0类灯具⽆符号标识。
特征：⾼压、⽆接地线、单层绝缘。
2、I类灯具⼯作电压是⾼压，防触电保护采⽤单层绝缘基本绝缘外，还采⽤接地作为防触电保护的灯具。
I类灯具⽆符号标识，其内部可以包含有II类结构，即I类灯具内部分电⽓结构可以采⽤双绝缘的⽅式。
特征：⾼压、有接地、单层绝缘。
3、II类灯具⼯作电压是⾼压，防触电保护采⽤双层绝缘的灯具。
II类灯具⽤符号标识，其内部可以包含有III类结构。
特征：⾼压、⽆接地、双层绝缘。
4、III类灯具⼯作电压是安全电压的灯具。
III类灯具⽤符号标识。
特征：安全电压供电。
⼆、绝缘1、基本绝缘基本绝缘是灯具中⽤于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的⾼压测试。
灯具的结构应能保障正常⾮拆卸状态下基本绝缘不能被⼿（测试⼿）触摸到。
2、补充绝缘在基本绝缘基础上增加的⼀层绝缘，⽤于当基本绝缘失效时的防触电保护，补充绝缘必须要固定。
补充绝缘应能通过2U+1750V~的⾼压测试。
3、双层绝缘基本绝缘、补充绝缘同时合并在⼀起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。
双层绝缘应能通过4U+2750V~的⾼压测试。
4、单层绝缘单层绝缘就是指基本绝缘，其各⽅⾯要求与基本绝缘相同。
5、加强绝缘加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的⼀种单⼀绝缘体。
从其结构来看⼀般仅有⼀层，或由不能单独分割测量的多层组成。
加强绝缘与双层绝缘⼀样要能通过4U+2750V~的⾼压测试。
三、安全距离1、爬电距离爬电距离就是带电体与外露⾦属体或灯具外表⾯之间绝缘体内表⾯的总距离。
安规基础知识
该产品就绝对安全了呢？ 产品安全是相对的 - 潜在危害的预判(可能发生的几率及危害程度) - 产品成本的承受(消费者对产品的期望) - 法律法规的限制(环保要求) - 社会科学的发展(以人为本的趋势)
基本安全理念-----涉及安全性规范的危害是什么?
- 触电危险 - 机械伤害 - 高温过热伤害 - 火灾危险(包括爆炸与自燃) - 辐射伤害 - 化学腐蚀伤害
值电压小于42.4V. • 保护阻抗－ 直流电流不超过2mA，交流峰值电流不
超过0.7mA。保护阻抗至少由两个分开的元件组成， 任意一个元件短（开）路，满足上述电流限值 。而 且,
– 峰值电压介于42.4V至450V, 不超过0.1μF容量的 电容 – 峰值电压介于450V至15kV, 放电电量不超过45μC
本防触电保护
附加绝缘(Supplementary insulation):独立于基本 绝缘,在基本绝缘损坏时提供防触电保
护. 双重绝缘(Double insulation):基本绝缘+附加绝缘
. 加强绝缘(Reinforced insulation):等效于双重绝 缘.
二、安規零件种类
• 零件類 — 插座, 開關, 保險絲及保險絲座, X 及 Y 電容, 連接器, 變壓器及電感類, 光耦合器, 直流 及交流風扇, 突波吸收器, 熱敏開關, 接地端子, 洩放電阻等.
何謂輻射危險 ?
如果設備內會釋放某種 形式之輻射, 則針對使用 者及維修者可能造成一 定的傷害, 如高強度可見 光, 離子化輻射, 紫外 線……… 等
何謂化學危險 ?
有毒化學物質本身及其 蒸氣, 如果人體直接接 觸到, 則會造成傷害. 所以設計時應避免在正 常及不正常情況下發生 此類之化學危險
安规基本知识
安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。
例如：中国——GB；国标即将于2002年由3C标志所取代。
长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。
日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。
美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。
故通常我们将安规分为两种（GS UL）。
GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。
而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。
中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。
二、安规的基本知识。
安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。
三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。
如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。
安规知识入门教程课件
②三重绝缘线
种类：杜邦 ETFE TEFZEL （R） 温度：F级（155 ℃） 绝缘系统：RXT1（B级），RXT2（F级） 每层绝缘厚度：0.02或0.03mm 击穿电压：1.8KV/0.01mm 绝缘强度：50KV-70KV/mm 0.1-0.2mm ③ 支撑物 ：骨架，线架 1.胶木（电木）（耐温高，易脆）中小型 （150℃） 2.PBT（有弹性，耐温低）大型 3. PET（耐温温，又有弹性）大型 4.其他
三.由于电子产品发展向超薄，小型化发展，变压器现采用的 骨架越来越小，要想满足安规的爬电距离和电气间隙，我 们就要考虑采用的骨架结构是否容易过安规。
2024/9/22
四.申请安规，及安规厂检注意事项
一.如何申请安规？
找代理—备资料和样品—初测—送测—检测—发证书 —厂检。
二.厂检注意事项：
厂检目的：通过检查工厂的品质保证体系，生产流程， 确保生产线上产品同样同获取安全认证拥有同样质量 。
2024/9/22
(爬间距离与端空胶带,铁氟龙套管三重绝缘线的使用)
例:BCK42E894B, BCK42E1110B, BCK42E1134
2024/9/22
• 根据以上事例我总结如下几条可供参考：
一.在绕组圈数不多，骨架空间有余地的情况下，我们尽量采 用加大端空来满足爬电距离要求。
二.在绕组圈数比较多的情况下，我们有以下几条可以参考。
ELV：导体与导体之间，导体对地之间电压不超过 42.4V 2024/9/22 AC和60V DC 二次电路。
实验电压
工作电压（V）
输入电路与输出电路之间 （基本绝缘）
输入电路与输出电路之间 （双重和加强绝缘）
<5 150 300 600 1000 0
安规知识
安规知识1.工作人员的工作服不应有可能被转动的机器绞住的部分;工作时必须穿着工作服,衣服和袖口必须扣好;禁止戴围巾和穿长衣服.工作服禁止使用尼龙、化纤或棉、化纤混纺的衣料制做,以防工作服遇火燃烧加重烧伤程度。
工作人员进入生产现场,禁止穿拖鞋、凉鞋,女工作人员禁止穿裙子、穿高跟鞋。
辫子必须盘在工作帽内。
做接触高温物体的工作时,应戴手套和穿专用的防护工作服。
2.在机器完全停止以前,不准进行修理工作。
修理中的机器应做好防止转动的安全措施,如:切断电源(电动机的开关,刀闸或熔丝应拉开,开关操作电源的熔丝也应取下);切断风源、水源、气源所有有关闸板、阀门等应关闭;上述地点都挂警告牌。
必要时还应采取可靠的制动措施。
检修工作负责人在工作前,必须对上述安全措施进行检查,确认无误后,方可开始工作。
3.禁止在运行中清扫,擦拭和润滑机器的旋转和转动的部分,以及把手伸入栅栏内。
清试运转中机器的固定部分时,不准把抹布缠在手上或手指上使用,只有在转动部分对工作人员没有危险时,方可允许用长嘴油壶或油枪往油盅和轴承里加油。
4.所有电气设备的金属外壳均有良好的接地装置。
使用时不准将接地装置拆除或对其进行任何工作。
5.任何电气设备上的标示牌,除原来放置人员或负责的运行值班人员外,其他任何人不准移动。
6.不准靠近或接触任何有电设备的带电部分特殊许可的工作,应遵守<<电气安全工作规程>>(发电厂和变电所电气部分)和<<电业安全工作规程>>(电力线路部分)中的有关规定。
7.发现有人触电,应立即切断电源,使触电人脱离电源,并进行急救.如在高空工作,抢救时必须注意防止高空坠落。
8.遇有电气设备着火时,应立即将有关设备的电源切断,然后进行灭火.对可能带电的的电气设备以及发电机,电动机等应使用干式灭火器,二氧化碳或1211灭火器灭火;对油开关,变压器(易隔绝电源)可使用干式灭火器,1211灭火器等灭火,不能扑灭时再用泡沫式灭火器灭火,不得已时可用干砂灭火:地面上的绝缘油着火,应用干砂灭。
安规知识讲解
如何避免遭受到热的危险？
避免使用者碰触到高温的零件。 避免温度超过液体的燃点。 提供适当的通风方式。 提供适当的警告标示。
23
如何避免遭受到机械危险？
将锐利的边缘或角变平滑。 提供护栏。 提供机械外壳。 针对可移动的零件提供安全互动锁。 提供有效的稳定度。
24
如何避免遭受到辐射危险？
适当的电气设计，将辐射源的 能量限制在固定范围内。 将辐射源作适当的隔离。 提供警告标示提醒使用者。
17
何谓辐射危险？
如果设备内会释放某种形式之 辐射，而对使用者及维修者可 能造成一定程度的伤害，如高 强度可见光、雷射光、游离辐 射、红外线、紫外线、超音波 及无线电波等。
18
何谓化学危险？
有毒化学物质本身及其蒸气， 如果人体直接接触到，则会造 成伤害。 所以设计时应避免在正常及不 正常情况下发生此类之化学危 险。
1
安规是什么？
安规的主要目的： 防止人体遭受危险而受到伤害 (产品的安全规范)。
2
什么是安规验证？
安规验证就是依据相关产品的 安规标准，透过测试、检验及 检查的方式来确认产品本身已 具有相当防护功能，能避免人 体遭受到伤害。
3
安规三大要求为何？
1.产品结构： 产品结构之设计是否符合安全。
2.产品标识： 产品必须有清楚之标识以确保安全。
3.产品测试： 产品需经标准测试，以确保安全。
4
为何需要安规认证：
1.客户要求：客户指定认证标志。 2.法律指令的要求：
如欧盟之CE指令或各国针对特定商品 进行强制认证(CCC)，如信息产品等。 3.预防产品危险性发生：如火灾等。 4.保护制造商与消费者。 5.增加产品可靠性及必免法律纠纷。 6.便于销售：对产品安全认知之共识。
安规的基本知识
•应在连接处, 提供额外旳固定保护, 如捆线, 滴胶, 钩焊等
Working for a safer world!
产品安全性系列课程
13
名词 解释
名詞定義
在原则里各名词都 有清楚旳定义，当阅读原 则及测试报告时，假如不清楚定义，就会面临某 些困难及误解。所以在此选择某些主要及轻易引 起误解旳名词解释如下：
塑料是引起火灾旳主要原因, 如塑料无经过防火处理, 将 会是主要得火源。
过载, 元件失效, 绝缘击穿, 连接松动都可能产生造成着火 旳温度,如无保护措施, 将会引起火灾。
Working for a safer world!
产品安全性系列课程
6
热旳危险
•如可接触部件旳温升过高, 会烫伤使用者
•设备中旳元配件, 长久处于过高温环境对其性能 有影响
• 抽样试验(Sampling Test)：
从一批产品中随机抽取旳一部分样品进行试验
• 例行试验(Routing Test)：
100%检测（主要生产线上）
Working for a safer world!
产品安全性系列课程
18
设备按可移动性分类
• 可移动式设备(Movable Equipment):
安规基本概念培训
－By Giantway
Working for a safer world!
产品安全性系列课程
1
安全原则对器具旳总体要求
产品旳设计和结构必须能够 保证在正常使用和可能旳失败 条件 下, 不 会 对 使 用 者 产 生 触 电 和 其 它 危 险, 及 不 会 对 周 围 环 境 产生 危 害, 如 火 灾 等.
安规培训知识点
安规培训知识点一、知识概述《安规培训知识点》①基本定义：安规培训其实就是关于安全规章制度方面的培训。
简单来说，就是告诉大家在工作、生活中涉及安全的那些应该做和不应该做的事。
比如说在工厂里，哪些区域可以行走，哪些机器只能由特定的人操作之类的。
②重要程度：这在安全管理中地位那是相当高的。
要是没有安规培训，就像一群没头的苍蝇到处乱撞，很容易出安全事故。
一旦出了事故，对个人身体可能造成伤害，对企业那就可能是经济赔偿甚至倒闭，所以非常重要。
③前置知识：需要有一些基本的对行为后果的认知，比如你得知道电是危险的，火能烧伤人等。
就像我们小时候知道摸热水壶会烫手一样。
④应用价值：实际在很多地方有应用。
像建筑工地上，就得培训工人如何正确使用安全帽、安全带等防护设备。
这能最大限度地保障工人安全，也避免企业产生不必要的损失。
二、知识体系①知识图谱：在安全管理这个大体系里，安规培训知识点是核心内容之一。
它为安全管理提供了具体的规范操作。
②关联知识：和安全风险评估、安全设施管理等知识点有联系。
因为安规培训是让大家知道规范，而风险评估是找出不安全的地方，安全设施管理是保障安全的硬件措施。
它们就像一条链子上的环环相扣的环节。
③重难点分析：- 掌握难度：掌握这些知识点不难，但要牢记并且在实际中一直遵守是困难的。
比如在日常工作中，往往因为一时图方便或者没想起来就违反了安规。
- 关键点：关键点就是理解每一条规定背后的安全意义。
好比为什么不能在加油站打电话，得明白可能引起爆炸的原因才会真正重视起来。
④考点分析：- 在考试中的重要性：如果有安全管理方面的考试，这肯定是重点内容。
因为不懂安规，根本谈不上安全管理嘛。
- 考查方式：大部分是选择题或者填空题，例如“在进行电气维修时必须（）”。
也可能会有简答题，比如“请阐述在危险化学品仓库工作时的三条重要安全规定”。
三、详细讲解【理论概念类】①概念辨析：- 安规就是安全规范、规则的集合。
就像我们玩游戏有游戏规则一样，在涉及安全的各个场景下也有必须遵守的规则。
安规的基本知识课件
安规标准的实施需要企业和监管机构共同参与。企业需要按照安规标准进行产 品设计、制造和销售，同时监管机构需要对产品进行安全检测和评估，以确保 产品的安全性符合标准要求。
02
安规基础知识
电气安全基础知识
电流对人体的影响
了解电流通过人体产生的效应，如电击、电 休克等。
绝缘材料
识别常见的绝缘材料，如塑料、橡胶、陶瓷 等，以及它们在电气安全中的应用。
意义
安规是产品质量评估的重要指标之一，也是企业获取市场准入和消费者信任的关键因素。安规能够有效地保障 公众的健康和安全，防止产品在使用过程中对环境和人类造成伤害。
安规的分类与标准
分类
安规可以根据产品的不同类型和用途进行分类，如家电、电 子产品、医疗器械等。每个类别的产品都有相应的安规标准 和要求。
标准
安规的标准通常是由政府或行业协会制定和发布的，以确保 不同产品在不同地区和不同市场上的安全性。例如，中国的 安规标准多数是由国家质量监督检验检疫总局发布的。
安规的制定与实施
制定
安规标准的制定通常基于广泛的技术和科学知识，以确保标准的合理性和有效 性。在制定过程中，需要考虑产品的设计、材料、制造工艺、使用环境等多个 因素。
，员工触电受伤。
分析
该案例中，电机设备未接地是导 致触电事故的主要原因。按照安 规要求，所有电气设备的外壳都 应接地，以防止设备带电时对人
体造成伤害。
应用
在工厂中，所有电气设备都应按 照安规要求进行接地，并定期检 查接地情况，确保设备安全运行
。
机械设备案例分析与应用
01
案例二
某机械加工厂的机床设备未按照安规要求设置安全防护装置，导致员工
感谢您的观看
安规知识介绍
Anywaytxj
概
1.安规的定义及目的；
要
2.安规体系及相关标准； 3.安规认证； 4.产品的安规基本要求。
1.安规的定义及目的
安规也就是安全标准规格,安规对制造的装
置与电组件有明确的陈述与指导,以提供具 有安全与高品质的产品给终端使用者。 目的主要是用来防止electric shock, energy hazards, fire, mechanical and heat hazards, radiation hazards， chemical hazards等对人体造成的伤害.
产品的安规基本要求
直流耐压测试的缺点 ：
与交流测试不一样，直流耐压测试只能单一极性 测试，如果产品要使用于交流电压下，这个缺点
必须被考虑。 这也是大多数安规单位都建议使用
交流耐压测试的原因。
电压的波峰值是电表显示值的1.4倍，这一点是一
般电表所不能显示的，也是直流耐压测试所无法 达到的。 所以多数安规单位都要求，如果使用直 流耐压测试，必须提高测试电压到相等的数值。
产品的安规基本要求
最常使用耐压测试的情况为：
设计时的功能测试 - 确定所设计的产品能达到其 功能要求的条件。
生产时的规格测试 - 确认所生产的产品能达到其 规格要求的标准。 品保时的确认测试 - 确认产品的品质能符合安规 的标准。
维修后的安全测试 - 确认维修后的产品能维持符 合安规的标准。
集中在防止失火的危险,而VDE规格则比较关注操
作人员的安全,对于电源供给器而言,VDE乃是最严
厉的电气安全标准。
逆变器安规标准简介
逆变器相关安规标准：
IEC 60529:2001 ，IDT外壳防护等级； IEC 62109-1-2010 光伏发电系统用电力转换设 备的安全 第1部分 通用要求 IEC 62109-2（CDV） 光伏发电系统用电力转换 设备的安全 第2部分 对逆变器的特殊要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
