电线电缆印字内容与要求

电源设备线缆标签规范

电源设备线缆标签规范正确的电源设备线缆标签的规范工作，直接关系到业务响应速度，因此电源设备线缆标签的规范工作显得十分重要。

一、每台电源设备、每根电力线缆都要贴上标签。

二、标签的选取1、设备线缆标签必须采用防水标签纸和标签打印机进行打印。

2、标签建议选用黄底黑字。

3、直流电缆150mm以上（含150mm）或交流电缆5×10mm以上（含5×10mm）选用12mm或18mm标签纸；直流电缆150mm以下或交流电缆5×10mm以下选用9mm或12mm标签纸。

4、设备标签选用18mm标签纸。

三、字样1、字样建议选用宋体或楷体，字号不能小于四号字。

2、标签上的字符必须清晰可见,打印内容应简洁明了,容易理解。

四、标签的固定方式1、标签应贴在正面容易看到的地方。

2、直流电缆的标签固定于距接线端子5－10mm处；交流电缆的标签固定于距电缆护套开口5－10mm处，交流输出空开上应贴上相应标签。

如图：3、直流电缆120mm以上（含120mm）或直径等效于120mm以上直流电缆的交流电缆的标签直接贴于线缆护套上并用透明胶布缠绕一圈。

如图：4、直流电缆120mm以下或交流胶缆的标签用缠绕的方法粘贴。

标签长度应保证至少能够缠绕电缆一圈半，标签内容重复打印于标签两头以便查看。

如图：5、设备标签贴于设备顶部横梁正中间。

如图：五、线缆标签应与局站的交、直流供电系统图标注相一致。

格式建议如下：标签类型标签内容供电端TO或至受电设备极性受电端编号备注（可选）受电端FROM或从供电设备极性供电端编号备注（可选）1、“TO”表示去向。

2、“FROM”表示源自。

3、“受电设备”以汉字、英文字母和数字表示，与设备标签内容一致。

4、“供电设备”以汉字、英文字母和数字表示，与设备标签内容一致。

5、“极性”直流用“正”或“负”表示，交流用“交流”表示。

6、“受电端编号”以数字表示，只有一根线缆时不标记。

7、“供电端编号”按供电设备的供电端子编号标记。

电缆标识牌标准写法

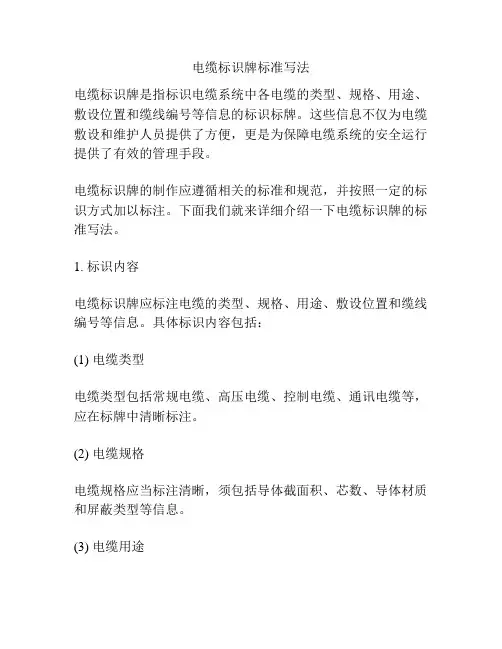

电缆标识牌标准写法电缆标识牌是指标识电缆系统中各电缆的类型、规格、用途、敷设位置和缆线编号等信息的标识标牌。

这些信息不仅为电缆敷设和维护人员提供了方便，更是为保障电缆系统的安全运行提供了有效的管理手段。

电缆标识牌的制作应遵循相关的标准和规范，并按照一定的标识方式加以标注。

下面我们就来详细介绍一下电缆标识牌的标准写法。

1. 标识内容电缆标识牌应标注电缆的类型、规格、用途、敷设位置和缆线编号等信息。

具体标识内容包括：(1) 电缆类型电缆类型包括常规电缆、高压电缆、控制电缆、通讯电缆等，应在标牌中清晰标注。

(2) 电缆规格电缆规格应当标注清晰，须包括导体截面积、芯数、导体材质和屏蔽类型等信息。

(3) 电缆用途电缆用途包括输电、配电、接地等，必须在标识牌上明确标注。

(4) 敷设位置敷设位置应当标注电缆的敷设区域，如地下、埋地、电缆沟等。

(5) 缆线编号缆线编号是非常重要的信息，一般采用带颜色的编号管或其他标识方式进行标注，便于快速确定故障位置。

2. 标识方式电缆标识牌的标识方式可以采用悬挂式、贴标式、刻字式等多种方式。

其中，悬挂式电缆标识牌适用于电缆穿管或者桥架敷设的场合，贴标式电缆标识牌适用于需要粘贴在电缆表面或管路表面，刻字式电缆标识牌适用于需要固定在电缆槽、箱、瓷瓶或其他设备表面的场合。

3. 美观效果电缆标识牌应具有美观、牢固、易清洁、抗压、耐腐蚀等特点，并应符合现代化建设的要求，在标识板的颜色、字体、字号、图案等方面，应考虑整体的美观效果以及对特殊人群如老年人和色盲人的友好性。

总之，电缆标识牌对于电缆系统的正常运行具有非常重要的作用。

在制作电缆标识牌时，应当遵循标准化、规范化的设计原则，并根据现场实际情况进行选型和制作，以确保电缆系统的安全、稳定、有效的运行。

电线电缆印字标志要求

GB/T 12706-2008 成品电缆标志应符合GB/T 6995.3-2008规定
XXXX电缆有限公司 (苏)XK06-001-00028 VV-0.6/1 3×25+1×16 **m
——在电缆外护套上应不超过550mm； GB/T 9330-2008
——在电缆绝缘或包带上应不超过275mm
XXXX电缆有限公司 (苏)XK06-001-00028 KVV-450/750 3×1.5 **m
a)无护套电缆的绝缘；
CCC A058296 XXXX电缆有限公司 60227IEC01(BV) 450/750V
b)有护套电缆的绝缘；
c)护套电缆里面的包带
——护套应不超过500mm； JB/T 8734-1998
——绝缘应不超过200mm；
CCC A058296 XXXX电缆有限公司 BVVB 300/500V CCC A058296 XXXX电缆有限公司 BVR 450/750V
GB/T 5013-2008 额定电压450/750V及以下橡皮绝缘电缆
GB/T 14049-2008 额定电压10kV架空绝缘电缆
JB/T 8735-2011 额定电压450/750V及以下橡皮绝缘电缆软线和软电缆
GB/T 6995.3-2008 电线电缆识别标志方法
GB/T 12706-2008 额定电压1kV到35kV挤包绝缘电力电缆
——如果标志在电缆的外护套上，为550mm；
CCC A058296 XXXX电缆有限公司 YC 450/750V
GB/T 5013-2008 ——如果标志在无护套电缆绝缘上，为275mm； JB/T 8735-2011 ——如果标志在有护套电缆绝缘上，为275mm；

线缆标签标准

线缆标签标准
线缆标签标准主要规定了在制作线缆标签时需要遵循的一些规范和要求。

以下是线缆标签标准中规定的一些要点：
标识内容：线缆标签应该清晰地标识出线缆的名称、规格、长度、颜色、使用位置等信息，以便快速识别和区分不同的线缆。

标识位置：线缆标签应该贴在易于观察的位置，例如线缆的起点、终点、转角处、交叉处等，以便在维护和检修时能够方便地查看。

标识方式：线缆标签应该采用防水、耐高温、耐腐蚀的材质制作，以确保在复杂的环境条件下能够持久保存。

同时，标签应该采用清晰的字体和易于阅读的色彩，以便快速读取和理解。

标识规格：根据线缆的不同类型和应用场景，线缆标签的规格也应该有所不同。

一般来说，线缆标签的长度应该根据线缆的长度而定，而宽度则应该根据线缆的直径而定。

标识管理：对于一些特殊的线缆，如电力线缆、通信线缆等，还需要按照相关的管理规定进行标识，例如标注电压等级、信号类型等。

总之，线缆标签标准是为了保障线缆的安全、可靠、易于识别和维护而制定的规范和要求。

在实际制作和使用中，需要根据具体情况进行灵活处理，以满足实际需求。

电线电缆印字内容与要求备课讲稿

电线电缆印字内容和要求一、适用范围用于公司所有电线电缆产品的绝缘分色及成品喷码印字（包含印字轮），作为操作工和检验员的操作和检验依据。

二、具体内容1、电力电缆适用于1～35kV的所有铜芯及铝芯电力电缆，如V（L）V、YJ（L）V、V（L）V22、YJ（L）V22、V（L）V23、YJ（L）V23、V（L）V32、YJ（L）V32、YJ（L）Y等。

1.1、绝缘识别如下电力电缆颜色识别：电力电缆数字识别：单芯：无优选颜色单芯：/两芯：红、蓝两芯：0、1三芯：黄、绿、红三芯：1、2、3四芯：黄、绿、红、蓝四芯：0、1、2、3五芯：黄、绿、红、蓝、黑五芯：0、1、2、3、4其中黄、绿、红和1、2、3用于主线芯，蓝和0用于中性线，黑和4用于地线。

1.2、护套喷码在电缆表面用压印方式或者颜色明显区别于护套颜色的油墨印制产品标识，一个完整的产品标志应包括产地标志（厂名或者商标）、功能标识（型号、电压、芯数和截面）和长度标识（米标，如果有的话）。

一个完整的电缆标识的末端到另一个完整的标识始端之间的距离不大于500mm 如YJV22，8.7/10kV,3×120mm2，印字内容为：安徽润佳电缆集团股份有限公司 YJV22-8.7/10kV 3×120 mm2 米标2、控制电缆适用于450/750V及以下所有控制电缆，如KVV，KYJV,KVVP,KYJVP1，KVV22，KYJV23，KVVP22等型号2.1、绝缘识别如下：颜色识别：两芯电缆：无优先选用色谱三芯电缆：黄/绿、浅蓝、棕或浅蓝、黑、棕四芯电缆：黄/绿、浅蓝、棕、黑或浅蓝、黑、棕、黑或棕五芯电缆：黄/绿、浅蓝、棕、黑、黑或棕；或者浅蓝、黑、棕、黑或棕、黑或棕除黄/绿线芯外，其他绝缘不得使用黄色或绿色，客户有要求除外。

对于黄/绿线芯，其中一种颜色应至少覆盖线芯表面的30％，且不大于70％，另一种颜色覆盖其余部分。

数字识别：采用阿拉伯数字从1开始，数字与绝缘颜色应有明显色差，推荐使用黑色绝缘印白字。

电力电缆标记及方法

电力电缆标记及方法引言电力电缆标记是在电缆系统中对各种电缆进行识别和区分的一种重要方法。

正确的电力电缆标记可以提高电气工程的安全性和可靠性。

本文将介绍电力电缆标记的目的和方法，并提供一些简单有效的标记策略。

目的电力电缆标记的主要目的是为了：1. 便于识别和区分不同类型的电缆；2. 提供必要的信息，如电压等级、电流容量等；3. 增强电缆系统的安全性和可靠性；4. 便于维护和管理电缆系统。

方法以下是一些常见的电力电缆标记方法：1. 标签标记：在电缆上粘贴标签，上面写有电缆的相关信息，如编号、规格、电压等级等。

标签可以使用防水和耐高温的材料制作，以确保标记的持久性。

2. 颜色标记：使用不同颜色的电缆套管或电缆标志带来表示不同的电缆类型或电压等级。

例如，高压电缆可以使用红色套管进行标记，低压电缆可以使用蓝色套管进行标记。

3. 数字标记：为每条电缆分配一个唯一的数字编号，以便于识别和跟踪。

可以将数字编号刻在电缆外部或使用特定颜色的贴纸进行标记。

4. 图形标记：使用特定的图形或标志来表示电缆功能或特点，例如电源线可以使用闪电图标进行标记，地线可以使用地球图标进行标记。

5. 文字标记：在电缆上直接写明相关信息，如规格、电流容量等。

这种方法简单直接，但需要保持标记清晰可读。

简单有效的标记策略为了保持简单和清晰，以下是一些简单有效的标记策略：1. 使用一致的标记方法：在整个电缆系统中使用统一的标记方法，以便于理解和维护。

2. 标记的可靠性：选择标记材料和方法时要确保其耐用性和可读性，以防止标记褪色或模糊。

3. 标记的可见性：将标记放置在易于查看的位置，避免被其他部件或设备遮挡。

4. 及时更新标记：在更换或修改电缆时，及时更新标记，以保持与实际情况一致。

结论电力电缆标记是一项重要的电气工程实践，可以提高电缆系统的安全性和可靠性。

选择合适的标记方法，并遵循简单有效的标记策略，有助于实现清晰可辨的电缆标记。

线材印字的意义

线材印字的意义：1、线材印字的基本要求：1）印字清晰可辩，用湿毛巾沾清水察15S不会掉字2）每排印字间距离不超过200mm3）印字内容应有：认证标识，认证编号，线规，线号耐压等级，耐热等级，防火等级等。

2、印字内容解释：兄A WM2468 20AWG VW-1 80℃300V E311440 GGEC兄A WMIA 20A WG FTI 80℃30V LFA WM：线规2468：型号VW-1：UL垂直阻燃80℃：耐温E311440：UL认证号20A WG：线号FT1：CSA垂直阻燃GGEC：国光标识何为“六一”综合检测法？（1）看一看；（2）摸一摸；（3）数一数；（4）量一量；（5）比一比；（6）查一查四、UL认证目前，线材部在UL标准上已认证有14款，如下：UL1007；UL1015；UL1061；UL1533；UL1571；UL1617；UL1672；UL2464；UL2468；UL2547；UL2562；UL2725；UL2854；UL202761、UL1007额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度: 105℃额定电压: 600V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试3、UL1061额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线半硬质PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度: 80℃ 额定电压: 无规定导体使用32-16AWG 单根或绞合裸铜或镀锡铜线半硬质PVC 芯线绝缘，PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度: 80℃ 额定电压: 300V导体使用30-16AWG 单根或绞合裸铜或镀锡铜线半硬质PVC 或PVC 芯线绝缘，PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试6、UL1617额定温度:105℃额定电压: 600V导体使用30-16AWG单根或绞合裸铜或镀锡铜线PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度:105℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度:80℃ 额定电压: 300V 导体使用绞合裸铜或镀锡铜线镀锡或裸铜线绞合地线半硬质（SR ）PVC 芯线绝缘，PVC 外被绝缘可通过UL VW-1及CSAFT1，垂直型耐然测试1.024/8/0.128.6±0.15额定温度:80℃ 额定电压: 300V 导体使用单根或绞合裸铜或镀锡铜线 PVC 外被绝缘，可通过UL VW-1及 CSAFT1，垂直型耐然测试额定温度:80℃ 额定电压: 无规定V 导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度:80℃ 额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽 PVC 外被绝缘，可通过UL VW-1及 CSAFT1，垂直型耐然测试额定温度:60 OR 80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试额定温度: 80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘、扁平押出。

电线电缆检验要求(材料、过程、成品及印字)

外观圆整，包带整齐无翘边、打折等现象，胶带等应整理整齐，无松垮等
导体通断
/
万用表或其他
导体仅在在2.5mm2及以下测量
内护层(内衬层）
材料
/
目测
符合工艺要求
可用再生料，不断不破即可
生产方式
/
参照工艺可采用挤包或绕包
厚度
mm
千分尺、投影仪
平均厚度一般不予考核，最薄点不小于厚度的80％
GB/T2951
铠装层
工频火花检测
Kv
工频火花机
经过规定电压不击穿
GB/T3048
100％测量
导体通断
/
万用表或其他
导体仅在在2.5mm2及以下测量
热延伸测试
％
热延伸装置
对于所哟交联型产品负载下伸长率不大于175％，冷却变形不大于15％
GB/T2951
成缆
成缆方向
/
目测
一般为右向，特殊见工艺规定
不能有线芯翻身、刮伤、擦伤等现象
GB/T4909
退火铜丝仅检测伸长率
伸长率
％
卷绕试验
/
卷绕机
满足GB/T17048标准规定（仅对于架空线产品）
GB/T4909
绞线(含退火)
外观
/
目测
均匀、不得有缺股、跳线、松股等，表面不得有锐边、毛刺、机械损伤等。紧压芯表面应光洁、圆整、无油污及损伤绝缘的毛刺、锐边、断裂的单丝。
单丝根数和直径
根/mm
宽度及偏差
mm
卡尺
宽度不大于25mm，偏差为±0.5mm，以上偏差为±0.7mm
GB/T4909
镰刀弯
mm/m
1m直尺
宽度不大于35mm，镰刀弯不大于3，宽度不大于45，镰刀弯不大于4，其余不大于5

电线电缆印字标志要求

电线电缆标志连续性
标准
标志连续性一个完整标志的末端与下一个标志的始端之间的距离
印mm；
CCC A058296 XXXX电缆有限公司 60227IEC53(RVV) 300/500V
——在下列电缆的绝缘或包带上应不超过275mm：
GB/T 5023-2008
GB/T 12527-2008 应不超过500mm
XXXX电缆有限公司 (苏)XK06-001-00028 JKLYJ-1 1×70 **m
GB/T 14049-2008 成品电缆标志应符合GB/T 6995.3-2008规定
XXXX电缆有限公司 (苏)XK06-001-00028 JKLYJ-10 1×70 **m
——如果标志在电缆的外护套上，为550mm；
CCC A058296 XXXX电缆有限公司 YC 450/750V
GB/T 5013-2008 ——如果标志在无护套电缆绝缘上，为275mm； JB/T 8735-2011 ——如果标志在有护套电缆绝缘上，为275mm；
——如果标志在有护套电缆包带上，为275mm。
——在绝缘或护套上，不超过500mm； GB/T 6995.3-2008
——在刮胶带、隔离带、绝缘带或标志带上，不超过200mm
GB/T 5023-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆
GB/T 9330-2008 塑料绝缘控制电缆
JB/T 8734-1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆
a)无护套电缆的绝缘；
CCC A058296 XXXX电缆有限公司 60227IEC01(BV) 450/750V

电缆印字

电缆印字
1、产品
GB/T 12706.1-2008 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件
第1部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆
第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆
第3部分：额定电压35kV（Um=40.5kV）电缆
GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆
GB/T 14049-2008 额定电压10kV架空绝缘电缆
1.1 印字内容
一个完整的印字标志为： *************公司型号-额定电压规格米标
示例：江苏南瑞银龙电缆有限公司 YJV22-26/35kV 3×150 0000
1.2 标志间距
1.2.2 额定电压1kV~35kV挤包绝缘电力电缆、额定电压1kV及以下架空绝缘电缆、额定电压10kV架空绝缘电缆
一个完整标志的末端与下一个标志的始端之间的距离应不超过500mm；。

电线电缆检验要求(材料、过程、成品及印字)

目测
符合工艺规定，尤其对于紧压型电力、架空绝缘电缆及BVR产品，有最少根数的限制，
工艺规定
绞向
/
相邻绞线绞向相反，最外层为一般左向，架空导线为右向
工艺规定
注意力缆和架空导线的区别
节距
mm
钢尺或其他
内外层节距符合工艺要求，尤其注意：裸绞线检测节径比
工艺规定
铝合金导体尤为注意
外形尺寸
mm
卡尺
非紧压、紧压圆形、紧压异型线等符合工艺规定
直径
mm
外径千分尺
满足GB/T4910-2009标准规定
GB/T4909
伸长率
％
拉力机
GB/T4909
20℃电阻率
Ω·mm2/m
QJ57
GB/T3048
各类挤包电缆料
包装
/
目测
内外包装、电缆料标识、检测报告、颜色、型号等参数
外观
/
目测
塑化良好，色泽均匀，大小均一，切面及外表不应有明显的杂质
密度
g/cm3
GB/T4909
不圆度
mm
外径千分尺
不超过标称直径偏差的绝对值，即0.03mm
GB/T4909
抗拉强度
N/mm2
拉力机
≥389
GB/T4909
伸长率
％
拉力机
≥1
GB/T4909
20℃电阻率
Ω·mm2/m
QJ57
≤0.01777
GB/T3048
镀锡软圆铜线
GB/T4910-2009
外观
/
目测
镀锡层光滑连续，不得有与良好工业品不相称的缺陷
GB/T4909
退火铜丝仅检测伸长率

线材印字的意义

线材印字的意义：1、线材印字的基本要求：1）印字清晰可辩，用湿毛巾沾清水察15S不会掉字2）每排印字间距离不超过200mm3）印字内容应有：认证标识，认证编号，线规，线号耐压等级，耐热等级，防火等级等。

2、印字内容解释：兄AWM2468 20AWG VW-1 80℃300V E311440 GGEC兄AWMIA 20AWG FTI 80℃30V LFAWM：线规2468：型号VW-1：UL垂直阻燃80℃：耐温E311440：UL认证号20AWG：线号FT1：CSA垂直阻燃GGEC：国光标识何为“六一”综合检测法？（1）看一看；（2）摸一摸；（3）数一数；（4）量一量；（5）比一比；（6）查一查四、UL认证目前，线材部在UL标准上已认证有14款，如下：UL1007；UL1015；UL1061；UL1533；UL1571；UL1617；UL1672；UL2464；UL2468；UL2547；UL2562；UL2725；UL2854；UL202761、UL1007额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm) 最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径30 7/0.10 0.30 0.38 1.10±0.10354.2428 7/0.127 0.39 0.38 1.20±0.10223.7526 7/0.16 0.49 0.38 1.30±0.10139.7324 11/0.16 0.61 0.38 1.40±0.1088.8922 17/0.16 0.76 0.38 1.60±0.1057.5220 26/0.16 0.94 0.38 1.75±0.1037.6118 41/0.16 1.18 0.38 2.00±0.1023.8516 26/0.254 1.49 0.38 2.30±0.1015.06额定温度: 105℃额定电压: 600V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm) 最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径26 7/0.16 0.49 0.76 2.05±0.10139.7324 11/0.16 0.61 0.76 2.20±0.1088.8922 17/0.16 0.76 0.76 2.30±0.1057.5220 26/0.16 0.94 0.76 2.50±0.1037.6118 41/0.16 1.18 0.76 2.75±0.1023.8516 26/0.254 1.49 0.76 3.05±0.1015.06 3、UL1061额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线半硬质PVC绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm) 最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径30 7/0.10 0.30 0.23 0.80±0.10354.2428 7/0.127 0.39 0.23 0.90±0.10223.7526 7/0.16 0.49 0.23 1.00±0.10139.7324 11/0.16 0.61 0.23 1.00±0.1088.8922 17/0.16 0.76 0.23 1.30±0.1057.5220 26/0.16 0.94 0.23 1.45±0.1037.6118 41/0.16 1.18 0.23 1.70±0.1023.8516 26/0.254 1.49 0.23 2.00±0.1015.06额定温度: 80℃ 额定电压: 无规定导体使用32-16AWG 单根或绞合裸铜或镀锡铜线半硬质PVC 芯线绝缘，PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm)芯线绝缘(mm) 缠绕屏蔽外被最大导电电阻 (Ω/km) 线号（AWG ）线数/线径外径平均厚度外径线数/线径厚度外径 30 7/0.10 0.30 0.23 0.80±0.10 24/0.12 0.3 1.7±0.10 354.24 28 7/0.127 0.39 0.23 0.90±0.10 27/0.12 0.3 1.8±0.10 223.75 26 7/0.16 0.49 0.23 1.00±0.10 29/0.12 0.3 1.9±0.10 139.73 24 11/0.16 0.61 0.23 1.15±0.10 32/0.12 0.3 2.05±0.10 88.89 22 17/0.16 0.76 0.23 1.30±0.10 35/0.12 0.3 2.15±0.10 57.52 20 26/0.16 0.94 0.23 1.45±0.10 40/0.12 0.3 2.3±0.10 37.61 18 41/0.16 1.18 0.23 1.70±0.10 48/0.12 0.3 2.6±0.10 23.85 1626/0.254 1.490.232.00±0.1056/0.120.32.9±0.1015.065、UL1571额定温度: 80℃ 额定电压: 300V导体使用30-16AWG 单根或绞合裸铜或镀锡铜线半硬质PVC 或PVC 芯线绝缘，PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试类型导体(mm)芯线绝缘(mm) 缠绕屏蔽外被最大导电电阻 (Ω/km) 线号（AWG ）线数/线径外径平均厚度外径线数/线径厚度外径屏蔽线30 7/0.10 0.30 0.25 0.80±0.10 28/0.10 0.3 1.6±0.10 354.24 28 7/0.127 0.39 0.25 0.90±0.10 32/0.10 0.3 1.7±0.10 223.75 267/0.16 0.49 0.25 1.00±0.10 34/0.10 0.3 1.8±0.10 139.73 24 11/0.16 0.61 0.25 1.15±0.10 40/0.10 0.3 2.00±0.10 88.89 22 17/0.16 0.76 0.25 1.30±0.10 37/0.12 0.3 2.20±0.10 57.52 20 26/0.16 0.94 0.25 1.45±0.10 42/0.12 0.3 2.40±0.10 37.61 18 41/0.16 1.18 0.25 1.70±0.10 47/0.12 0.3 2.60±0.10 23.85 16 26/0.254 1.49 0.25 2.00±0.1054/0.12 0.3 2.90±0.1015.06 单支线30 7/0.10 0.30 0.20 0.7 --- --- --- 354.24 287/0.127 0.39 0.20 0.8 --- --- --- 223.75 26 7/0.16 0.49 0.20 0.9 --- --- --- 139.73 24 11/0.16 0.61 0.20 1.05 --- --- --- 88.89 22 17/0.16 0.76 0.20 1.2 --- --- --- 57.52 2026/0.160.940.201.4---------37.616、UL1617额定温度:105℃额定电压: 600V导体使用30-16AWG单根或绞合裸铜或镀锡铜线PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm)最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度护层厚度外径30 7/0.10 0.30 0.76 0.3 2.5±0.10354.2428 7/0.127 0.39 0.76 0.3 2.6±0.10223.7526 7/0.16 0.49 0.76 0.3 2.7±0.10139.7324 11/0.16 0.61 0.76 0.3 2.8±0.1088.8922 17/0.16 0.76 0.76 0.3 2.9±0.1057.5220 26/0.16 0.94 0.76 0.3 3.1±0.1037.6118 41/0.16 1.18 0.76 0.3 3.4±0.1023.8516 26/0.254 1.49 0.76 0.3 3.7±0.1015.067、UL1672额定温度:105℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm)最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度护层厚度外径22 17/0.16 0.76 0.38 0.38 2.3±0.1057.5220 26/0.16 0.94 0.38 0.38 2.5±0.1037.6118 41/0.16 1.18 0.38 0.38 2.7±0.1023.8516 26/0.254 1.49 0.38 0.38 3.1±0.1015.06额定温度:80℃额定电压: 300V导体使用绞合裸铜或镀锡铜线镀锡或裸铜线绞合地线半硬质（SR）PVC芯线绝缘，PVC外被绝缘可通过UL VW-1及CSAFT1，垂直型耐然测试芯线数导体(mm) 芯线绝缘(mm) 编织屏蔽外被最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径线数/目数/线径外径3 28 7/0.127 0.39 0.26 0.9 16/4/0.1 4.0±0.102234 28 7/0.127 0.39 0.26 0.9 16/4/0.12 4.8±0.102235 28 7/0.127 0.39 0.26 0.9 16/4/0.12 5.0±0.10 2236 28 7/0.127 0.39 0.26 0.9 16/5/0.12 5.0±0.10 2238 28 7/0.127 0.39 0.26 0.9 16/7/0.1 5.0±0.10 2239 26 7/0.16 0.49 0.26 1.0 16/6/0.12 6.3±0.10 13910 26 7/0.16 0.49 0.26 1.0 24/5/0.12 6.6±0.10 13911 26 7/0.16 0.49 0.26 1.0 16/8/0.12 6.6±0.15 13912 28 7/0.127 0.39 0.26 0.9 16/7/0.12 6.0±0.15 223 15 24 7/0.2 0.61 0.28 1.15 24/7/0.12 8.0±0.15 88.9 18 28 7/0.127 0.39 0.26 0.9 16/7/0.12 7.4±0.15 223 20 24 7/0.2 0.61 0.28 1.15 24/8/0.12 8.5±0.15 88.924 24 7/0.2 0.61 0.28 1.15 24/9/0.12 9.5±0.15 88.925 26 7/0.16 0.49 0.26 1.0 24/8/0.12 8.6±0.15 1399、UL2468额定温度:80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 绝缘(mm) 最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径28 7/0.127 0.39 0.38 1.3*2.6 223.7526 7/0.16 0.49 0.38 1.4*2.8 139.7324 11/0.16 0.61 0.38 1.5*3.0 88.8922 17/0.16 0.76 0.38 1.7*3.4 57.5220 26/0.16 0.94 0.38 1.8*3.6 37.6118 41/0.16 1.18 0.38 2.0*4.023.8516 26/0.254 1.49 0.38 2.45±2.915.06额定温度:80℃额定电压: 无规定V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试芯线数导体(mm) 芯线绝缘(mm) 缠绕屏蔽外被最大导电电阻(Ω/km)线号（AWG）线数/线径外径平均厚度外径线数线径外径2 30 7/0.10 0.30 0.23 0.8 44/0.1 2.5±0.10354.24 28 7/0.127 0.39 0.23 0.9 46/0.1 2.7±0.10223.75 26 7/0.16 0.49 0.23 1.0 54/0.1 2.9±0.10 139.73 24 11/0.16 0.61 0.23 1.1 62/0.1 3.1±0.10 88.89 22 17/0.16 0.76 0.23 1.25 60/0.12 3.4±0.10 57.52 20 26/0.16 0.94 0.23 1.5 72/0.12 3.9±0.10 37.61 18 41/0.16 1.18 0.23 1.7 82/0.12 4.4±0.10 23.85 16 26/0.254 1.49 0.23 2.0 98/0.12 5.0±0.15 15.06330 7/0.10 0.30 0.23 0.8 49/0.10 2.7±0.10 354.24 28 7/0.127 0.39 0.23 0.9 53/0.10 2.8±0.10 223.75 26 7/0.16 0.49 0.23 1.0 54/0.10 3.0±0.10 139.73 24 11/0.16 0.61 0.23 1.1 69/0.10 3.2±0.10 88.89 22 17/0.16 0.76 0.23 1.25 72/0.12 3.6±0.10 57.52 20 26/0.16 0.94 0.23 1.5 82/0.12 4.1±0.10 37.61 18 41/0.16 1.18 0.23 1.7 96/0.12 4.6±0.15 23.85 16 26/0.254 1.49 0.23 2.0 114/0.12 5.3±0.15 15.06 11、UL2562额定温度:80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试导体(mm) 缠绕被覆厚度绝缘(mm)线号（AWG）线数/线径外径线数/线径厚度外径28*2C 7/0.127 0.39 40/0.10 0.400.402.2*4.426*2C 7/0.16 0.49 35/0.12 0.48 2.5*5.024*2C 7/0.20 0.61 38/0.12 0.58 2.8*5.626*3C 7/0.16 49 35/0.12 0.48 2.7*7.5额定温度:60 OR 80℃ 额定电压: 300V 导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC 外被绝缘，可通过UL VW-1及CSAFT1，垂直型耐然测试芯线数导体(mm)芯线绝缘(mm) 缠绕屏蔽外被最大导电电阻 (Ω/km) 线号（AWG ）线数/线径外径平均厚度外径线数线径外径 2 30 7/0.10 0.30 0.25 0.8 450.1 2.7±0.10 354 2 28 19/0.08 0.39 0.15 0.7 --- 2.2±0.10 220 4 30 7/0.10 0.49 0.25 0.8 59/0.1 2.9±0.10 354 4 26 7/0.16 0.61 0.26 1.0 16/5/0.12 5.0±0.15 139 8 30 7/0.10 0.76 0.13 0.56 58/0.1 3.5±0.10 354 11 28 7/0.127 0.94 0.22 0.82 16/7/0.12 5.2±0.15 223 11 28 7/0.127 1.18 0.14 0.66 16/6/0.12 3.65±0.10 223 13287/0.1271.490.140.6616/5/0.124.5±0.1522313、UL2854额定温度: 80℃ 额定电压: 300V 导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽 PVC 外被绝缘、扁平押出。

美规UL电线线身必需要的Marking(标志)

美规UL电线线身必需要的Marking(标志)-1、电流的参数或者“Outdoor”的字样不能够出现在线上2、如果印字不是连续的，则相互之间的间距不能大于600mm3、要求的印字内容：1、UL/CUL的认证标志：一般UL62电线为（UL）、C（UL）UL758电子线为反UR、C反UR标志2、制造商：工厂名称或制造商代码和制造商标志，任何编码标志的含义应当可以查阅.3、UL档案号（UL File No.）4、软线型号、规格、线芯5、温度6、电压（UL62，17th新要求，原UL62，16th无要求）4、加拿大（CUL）和墨西哥，尺寸为mm2（AWG）（UL62，17th新要求）；在美国（UL），尺寸为A WG，mm2可选。

例如：(1) 3 X 3.31 mm2 (12 A WG) or 3 X 3.31 mm2 (12 A WG); and(2) 3/C 3.31 mm2 (12 A WG) or 3/C 12 A WG (3.31mm2).5、the low temperature rating for “W” type cords, when rated -50、-60 or -70 °C;（对于任选的-50℃, -60℃, -70℃下做试验的软线,户外供电软线表面标志可包括一个适用的”-50C,-60C,-70C”标志,在任何情况下,文字”MINUS”可以代替”-”号和/或标志”防水”或”防水60C”可包含在户外供电软线的标志中.）6、the word “SHIELDED” for cords that are provided with a shield;（结构和性能符合屏蔽供电软线或真空吸尘器软线,除了所有其它要求的标志之外,还应打印标志”SHIELDED”）7、“Green conductor for Grounding Only” or “Green conductor with yellow stripes for GroundingOnly” for all integral parallel types；（含一根接地线芯的SP-1、SPE-1、SPT-1、SP-2、SPE-2、SPT-2、SP-3、SPE-3、SPT-3和HPN型的软线,应在其表面打印下述合适的字样:”绿色线芯仅供接地用”或”绿色含黄色条纹的线芯仅供接地用”或”绿色含有或不含黄色条纹的线芯仅供接地用”）8 、for Type SPT-2 cords having conductors composed of 0.051 mm2 (30 A WG) wires: “For use in general use extension cord sets only”;（如果SPT-2型软线采用30A WG单线,则在每个线盘或线圈上的标志除了上述外,还应包括这样的说明:”仅用于通用延伸软线组件”）9、for Types PXT c and SPT-1 0.519 mm2 (20 A WG): “Not for sale to the general public”.（对于20A WG SPT-1, PXT c型软线,除了所述标志外,还应包括这样的说明:”本产品不对公众零售”）10、燃烧等级产品如果通过相应的燃烧性能测试，应该有如下的印字：—FT1，产品通过FT1燃烧测试；—FT1，产品通过FT2燃烧测试；—VW-1，产品通过VW-1燃烧测试；—如果打印了“VW-1”，无需印“FT1”or“ FT2”。

电线电缆公司印字机工艺操作规程

电线电缆公司印字机工艺操作规程
1主题内容与适用范围
本标准规定印字工序的操作方法。

本标准适用于YZJ-A、YZJ-C型印字机。

2生产准备工作
2.1检查印字机高度与挤塑机设备水平高度相一致，印字机导线轮，字轮中心应与电线位置相一致。

2.2检查印字轮、印字部件要运转灵活、清洁。

2.3选用油墨颜色应与电线颜色反差大，油墨应清洁，粘度适中。

2.4印字内容符合电线的型号、规格、电压等级、厂名等。

3操作步骤
3.1装上字轮并检查是否灵活。

3.2倒上油墨，油墨面应低于油墨缸2mm以上。

3.3调整油墨缸高低，使字轮边缘浸入油墨5mm左右。

3.4装上刮刀调整压力，使字轮能顺利运转，又能刮清字轮。

3.5在印字时，先调整字轮压力，使字轮清晰，并注意印字的清晰度、耐擦性等，并注意不要使电线掉下油墨缸，以免影响电线质量。

3.6印字结束后要倒清油墨，清洗油墨缸、字轮和各导
轮，并将字轮拆下保管好，如遇连续生产，油墨缸至少每月清洗一次。

4工艺要求
4.1线表面不得有水，以免字迹不清晰。

4.2不得用任何硬器敲击字轮，以免出现毛口，擦伤电线。

4.3认真执行《安全生产管理制度》的规定。

电线电缆印字内容与要求

电线电缆印字内容和要求一、适用范围用于公司所有电线电缆产品的绝缘分色及成品喷码印字（包含印字轮），作为操作工和检验员的操作和检验依据。

二、具体内容1、电力电缆适用于1～35kV的所有铜芯及铝芯电力电缆，如V（L）V、YJ（L）V、V（L）V22、YJ（L）V22、V（L）V23、YJ（L）V23、V（L）V32、YJ（L）V32、YJ（L）Y等。

1.1、绝缘识别如下电力电缆颜色识别：电力电缆数字识别：单芯：无优选颜色单芯：/两芯：红、蓝两芯：0、1三芯：黄、绿、红三芯：1、2、3四芯：黄、绿、红、蓝四芯：0、1、2、3五芯：黄、绿、红、蓝、黑五芯：0、1、2、3、4其中黄、绿、红和1、2、3用于主线芯，蓝和0用于中性线，黑和4用于地线。

1.2、护套喷码在电缆表面用压印方式或者颜色明显区别于护套颜色的油墨印制产品标识，一个完整的产品标志应包括产地标志（厂名或者商标）、功能标识（型号、电压、芯数和截面）和长度标识（米标，如果有的话）。

一个完整的电缆标识的末端到另一个完整的标识始端之间的距离不大于500mm 如YJV22，8.7/10kV,3×120mm2，印字内容为：安徽润佳电缆集团股份有限公司 YJV22-8.7/10kV 3×120 mm2 米标2、控制电缆适用于450/750V及以下所有控制电缆，如KVV，KYJV,KVVP,KYJVP1，KVV22，KYJV23，KVVP22等型号2.1、绝缘识别如下：颜色识别：两芯电缆：无优先选用色谱三芯电缆：黄/绿、浅蓝、棕或浅蓝、黑、棕四芯电缆：黄/绿、浅蓝、棕、黑或浅蓝、黑、棕、黑或棕五芯电缆：黄/绿、浅蓝、棕、黑、黑或棕；或者浅蓝、黑、棕、黑或棕、黑或棕除黄/绿线芯外，其他绝缘不得使用黄色或绿色，客户有要求除外。

对于黄/绿线芯，其中一种颜色应至少覆盖线芯表面的30％，且不大于70％，另一种颜色覆盖其余部分。

数字识别：采用阿拉伯数字从1开始，数字与绝缘颜色应有明显色差，推荐使用黑色绝缘印白字。

电线电缆常用标识识别

国标类．印字要求一电缆应有制造厂名、产品型号和额定电压的连续标志。

•产品型号的意义．按用途分（并表示系列）•B—固定布线用电缆•R—连接用软电线•A—安装用电线•T—电梯电缆•s—装饰照明用软线．按材料特征分•省略一—铜导休•L—铝导体•V—PVC•VY—耐汕P VC护套•按结构特征分•省略一圆型•B—扁型•s—双绞型•p—编织屏蔽国标类•P l—缠绕屏蔽型•R—软结构•按耐热特性分•省略一70°C•90—90°C．例：R VV P、AY R、R V-90电线电缆常用标识识别国标类．例：•B V—一殷用途单芯硬导体无护套电缆•RV—一殷用途单芯软导休无护套电缆•R VV—普通聚氯乙烯护套软线•SVR—户内装饰照明回路用软线•R VV P—铜芯聚氯乙烯绝缘编织胃蔽聚氯乙烯护套软电缆UL类•一般的印字规定：U L档案号、U L标志、U L型号、电线规格、电压、温度、电缆的特殊要求（耐油、抗UV、高阻燃等）、制造商名称。

•例：｀谭E307670C M G 26A W G S HI EL E D 75°C 300V SUN RE S CABL E P LU S配E320335T HH N 12AWG -40°C-90°C600V PR I SR FT4 CA B LEPLUS•德标线的命名原则•绝缘材料v—70°C等级PV C绝缘V2—90°C等级PV C绝缘V4—X L PVC绝缘R—60°C等级橡胶材料B—90°C等级橡胶材料z—以聚烯轻为晶材的无卤交联聚合物Z l—以聚烯经为辈材的热塑性无卤聚合物德标类•护套材料v—70°C等级P V C绝缘V2—90°C等级P VC绝缘V4—XL P V C绝缘Q—聚氨酷R—60°C等级橡胶材料B—90°C等级橡胶材料z—以聚烯经为基材的无卤交联聚合物Z l—以聚烯胫为基材的热塑性无卤聚合物N—60°C等级氯丁橡胶．导体k—5类导体（单芯线）F—5类导体（护套线）R—2类导体u—I类导体．电压等级03—300/300V 05—300/SOOV07450/750V•例：H07V2V2-F日标类•标准类•J I S C 3306 C软电线）H VC T F、VC T F•J I S C 3501(同轴线）1.5C-2V(75o h rn)、3D-2W(50oh rn)•日立产品大部分是由U L、J I S、M I L演变来的，F H—E TFE绝缘线6F—FEP绝缘线PFA—P F A绝缘线M L FC-ll0°C等级XLP E绝缘线M LF C I II-125°C等级XLPE绝缘线汽车线•德标DIN72551F L RY•日标J I S O D 608AE X、AVXJ IS O D 611A VS、AVSS、CAYS、C A V、CAV US•美标SAE J 1128热塑性绝缘TW P、GP T、HDT交联聚烯轻T X L、GXL、SXL【BIRTV]汪硉强：媒体深席融合与科抟创新广播百科001—100期广播百科101—200期广电术语词汇（一）广电术语词旷（二）。

电线电缆安规介绍

5、电线电缆实验方法 UL2556 本标准描述UL62，UL444 Communication Wires ,UL758涵盖之电线电缆的样品制备、测试及计算方法.
下面简单介绍UL电线电缆设计以及实验时的一些注意点
19.02.2021
5
绞距的设计
UL标准以GAUGE数来表示线材规格，通常使用AWG（American Wire Gauge），对导体的每种gauge都规定了其最大绞距，其常用规格绞距已总结在我司线材设计文件WI-EG030中；且UL758中也规定了导体绞距的设计方法，见UL758 5.7 绞合章节；芯线的绞距没有具体规定数值，但以成缆的芯数设计了绞距的计算最大值，见UL758表12.1.
各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
19.02.2021
7
UL燃烧测试要求
电线燃烧等级及测试方法对照表
燃烧等级（表面印字）
FT1
测试项目 Vertical Flame Test
VW-1
Vertical-Specimen Flame Test
UL燃烧最低要求
Horizontal-Specimen Flame Test
面提供的方法是认可的：（1）截成一段一段的，并打乱包裹，
19.02.2021
21
UL电线电缆制造厂商应注意的事项
ቤተ መጻሕፍቲ ባይዱ
（2）挤压成块至不可重复使用，（3）导线脱去绝缘胶皮，（4）在线身上淋上油漆，漆干后UL标志不可再看到。
5、100%生产线检测项目 ➢ 耐电压测试：最终电线电缆，UL758新标准有不同要求，应用
（2）火花机V型测试槽长度L、测试频率、生产电线最大出线速率的关系，见UL1581 Table910.2.可见工作频率提高，出线速率可以大幅提高，生产效率也可大大提升。
