华为TD BBU硬件结构
BBU硬件介绍知识分享
B B U硬件介绍DBS3900BBU主要功能简介：a)BBU3900是BTS的基带处理单元，并提供与BSC之间的物理接口。
b)提供对外接口：Abis接口，CPRI接口。
Abis接口用于处理Abis信令和业务。
CPRI接口：提供BBU和RRU之间的接口，完成Um接口物理层和公共信道,MAC层协议处理功能，基带子系统通过CMPT提供的E1/T1接口接入传输系统，以连接到BSC设备，通过HCPM/HCEM提供的SFP接口与射频模块RRU/RFU或者ODU软基站相连。
c)完成CDMA1X话务CDMA1X EV-DO基带数据的调制解调、CDMA的编码解码功能。
d)提供系统同步时钟信号。
e)完成系统的资源管理、和操作维护和环境监测功能。
BBU板卡名称及功能介绍BBU硬件基本数据：华为3900站型BBU共有8个槽位，槽位编号规则是0至7。
0号至5号槽位用于插信道板，6号与7号槽位用于插CMPT主控板。
华为3900站型BBU的0、1号槽位与4、5槽位之间数据不能透传，2、3号槽位和0、1、4、5槽位之间可以数据透传英文简称英文全称中文名称功能CMPTCDMA MainProcessing&Transmission Unit主控传输模块实现BTS与BSC之间的数据传输处理，对整个BTS进行控制和管理，为基站系统提供时钟信号。
CMPT支持E1/T1/FE三种传输方式，支持IP传输模式。
最多配置2块，支持1+1备份每块提供4路E1/T1、2路FE接口，以前四口，目前也可提供8口CMPT板DO载频是否扩容的条件：如果话务量大于5ERL,占空比大于70%、用户数大于10，三个条件中满足2个以上就需要重点考虑扩容了，BBU配置计算。
例：沧州医专学校晚忙时总话务量1053Erl（PS+CS），不含切换。
总用户4200人，新生入学用户预计发展翼机通用户3700人，估算算所需设备数量。
1053/4200=0.229ERL/人，切换话务按35%估算，0.229*1.35=0.31，估算新生入学后晚忙时话务量0.31*7900=2449ERL。
(整理)华为TD设备简介.
第一部分基站硬件介绍1.1 DBBP530基站系统概述DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。
1.1.1 DBBP530基站系统系统组成DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。
DBBP530基站系统的系统组成如图所示。
DBBP530基站系统的系统组成BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。
BBU与RRU之间使用光纤连接。
天馈系统接收上行信号，发射下行信号。
LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。
LMT可通过DBBP530维护DBBP530基站系统。
1.2 DBBP530设备DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。
DBBP530的主要功能包括：∙提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。
∙提供与RRU通信的CPRI接口。
∙提供与LMT（或DOMC920）连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个NodeB系统，包括操作维护和信令处理。
∙提供系统时钟。
DBBP530外形DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。
DBBP530外形如图所示。
DBBP530外形DBBP530面板DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。
DBBP530面板如图所示。
DBBP530面板外观说明：BBP与BBI面板外观一致，但BBP不具有外接光接口功能。
1.2.1 MPT单板MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输板，为其他单板提供信令处理和资源管理功能。
2019华为LTE设备硬件介绍-5G
Ir接口链路上的RRU存在硬件故 障 Ir接口链路正常 SPF模块不在位或者光模块电源 下电
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
部件介绍-RRU
BBU宏站典型配置(3* (20M/F+6C/FA))
FANd
UBBPd(I) UBBP(I)
UMPTb3 UMPTb7
UPEUd
BBU室分站典型配置(1*20M/E+6C/FA)
FANd
UBBPd(I) UBBP(I)
UMPTb3 UMPTb7
UPEUd
注：1、当BBU3910单独由客户电源取电时，单电源板推荐采用30A的空开，最小应不小于20A的空开。
红灯0.125s亮，0.125s灭
绿灯常亮 常灭
含义 有电源输入，单板存在问题 无电源输入或单板处于故障状 态 单板正常运行 单板处于加载状态，单板未开 工或运行在安全版本中
主用状态 备用状态 无故障 有告警，需更换单板 有告警，不能确定是否需要更 换单板，可能是相关单板或接 口等故障引起的告警
光模块收发异常（可能原因： 光模块故障、光纤折断等）
IP20
-20℃～+55℃ -48V DC(-36V DC～-60V DC) 室内应用或安装在室外型机柜内
BBU室分站典型配置(1*20M/E+6C/FA)
FANc
LBBPd(I) UBBP(I)
UMPTb3 WMPT/UMPTb7
UPEUc UPEUc
BBU防雷标准
接口名称
防雷方式
华为BBU功能模块介绍

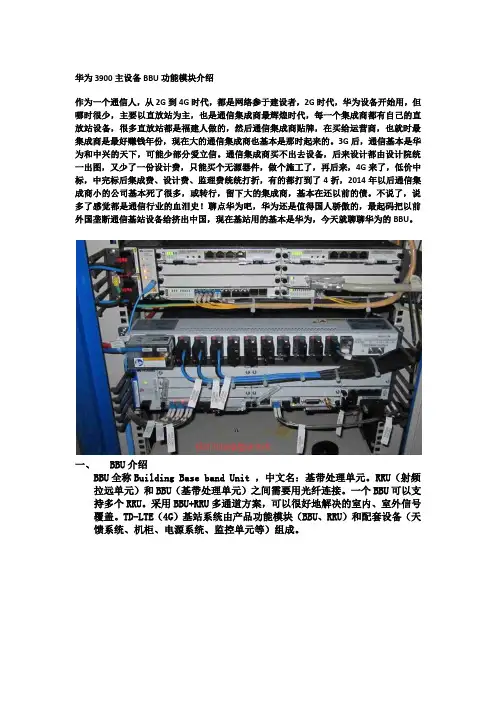

华为3900主设备BBU功能模块介绍作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是福建人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由设计院统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室内、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU 硬件介绍BBU 为基带处理单元，完成基站基带信号的处理功能BBU 插槽编号1、BBU的主要功能包括：1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。
华为LTE基站产品设备介绍
部件介绍-RRU
RRU功能
RRU为射频远端处理单元，主要包括：高速接口模块、信号处理单元、功放单元、双工器单元、扩展接口和电源模块。
RRU主要功能包括： 接收BBU发送的下行基带数据，并向BBU发送上行基带数据，实现与BBU的通信。 接收通道通过天馈接收射频信号，将接收信号下变频至中频信号，并进行放大处理、模数转换(A/D转换)。发射通道完成下行信号滤波、数模转换 (D/A转换)、射频信号上变频至发射频段。 提供射频通道接收信号和发射信号复用功能，可使接收信号与发射信号共用一个天线通道，并对接收信号和发射信号提供滤波功能。 提供内置BT(Bias Tee)功能。通过内置BT，RRU可直接将射频信号和OOK电调信号耦合后从射频接口A输出，还可为塔放提供馈电。 该RRU可以配套AC/DC电源模块使用，形成AC RRU。
号接口和8路开关量信号接口。
Page 7
部件介绍-UMPT
UMPT 单板
UMPT(Universal Main Processing & Transmission unit)主控板 功能
完成配置管理、设备管理、性能监视、信令处理、主备切换等功能。 实现对系统内部各单板的控制。 提供整个系统所需要的基准时钟。 可以实现传输功能，集成单星卡，提供绝对时间信息和1PPS参考时钟源。 在初始配置的时候，完成基本传输的功能，包括4个E1和2个FE/GE的传输接口，
最大吞吐率(Mbit/s)：下行600；上行225
最大RRC连接用户数：3600 支持制式：FDD/TDD 支持小区数：FDD/TDD: 6*2T2R 版本升级后可支持6*2T4R 最大吞吐率(Mbit/s)：下行600；上行300 最大RRC连接用户数：3600 支持制式：FDD/TDD 支持小区数：FDD：3*2T8R；TDD：3*8T8R/4T4R/2T2R
NodeB设备介绍第二章BBURRU硬件结构

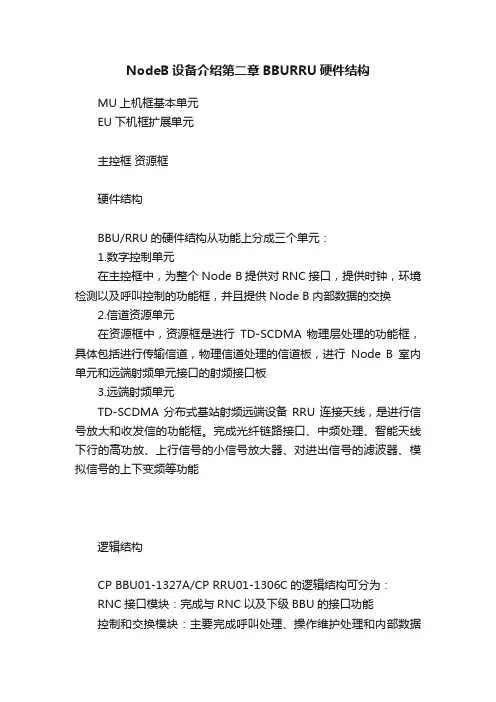

NodeB设备介绍第二章BBURRU硬件结构MU上机框基本单元EU下机框扩展单元主控框资源框硬件结构BBU/RRU的硬件结构从功能上分成三个单元：1.数字控制单元在主控框中，为整个Node B提供对RNC接口，提供时钟，环境检测以及呼叫控制的功能框，并且提供Node B内部数据的交换2.信道资源单元在资源框中，资源框是进行TD-SCDMA 物理层处理的功能框，具体包括进行传输信道，物理信道处理的信道板，进行Node B室内单元和远端射频单元接口的射频接口板3.远端射频单元TD-SCDMA分布式基站射频远端设备RRU连接天线，是进行信号放大和收发信的功能框。
完成光纤链路接口、中频处理、智能天线下行的高功放、上行信号的小信号放大器、对进出信号的滤波器、模拟信号的上下变频等功能逻辑结构CP BBU01-1327A/CP RRU01-1306C的逻辑结构可分为：RNC接口模块：完成与RNC以及下级BBU的接口功能控制和交换模块：主要完成呼叫处理、操作维护处理和内部数据交换功能基带处理模块：主要完成物理层处理光纤接口模块：主要完成BBU和RRU之间的光接口功能时钟模块：以GPS或BITS为参考源，生成BBU内部所需的各种时钟信号监控模块：主要是对环境的监控远端射频模块：提供TD-SCDMA网络的无线覆盖，通过Uu接口完成UE的接入和无线链路传输功能室内单元BBU是TD-SCDMA分布式基站系统的主要组成部分，它完成基带信号的处理，时钟与监控功能，同时实现Iub接口、电源接口、本地维护接口、环境监控接口以及与室外GPS天线接口。
BBU采用外接告警箱实现环境的监控。
机柜/机架BBU机柜主要由机架、主插箱单元、架顶功能模块组成。
BBU机架支持并柜设计，机架包括框架、前门、后门、侧板、后盖、顶板等金属部件，主要起到支撑、连接的作用。
架顶功能模块柜顶单板及元件：电源滤波保护单元PPU、E1PBMIB单元上出风孔区域GPS接口E1PB和MIB单元接口保护板：E1PB（最多2块）维护接口板：MIB（1块）保护模块背板：PMB（1块）保护模块背板PMB完成E1PB与背板的连接，提供背板信号与E1PB/MIB信号转接。
华为BBU面板图及RRU接口示意图
华为BBU面板图及RRU接口示意图名称UMPT LBBP FAN UPEU USCU UEIU选配 /必配必配必配必配必配选配选配最大配置1 6 12 1 1槽位Slot6或Slot7 Slot0~5 Slot16 Slot18或Slot19 Slot0、Slot1、Slot4和Slot5 Slot18配置说明单个UMPT优先配置在Slot7槽位槽位配置优先级：Slot3>Slot1>Slot0>Slot2>Slot4>Slot5 T+F时，每种制式都配置一块信道板到2 或3号槽只能配置在Slot16槽位电源环境监控模块。
槽位优先级：Slot19>Slot18 单星卡的USCU槽位配置优先级：Slot5>Slot4>Slot1>Slot0 双星卡的USCU槽位配置优先级：Slot5(同时占据Slot4)>Slot1(同时占据Slot0) 环境监控板。
4 5 6 18FAN161 2 3LBBP7UMPT19本期BBU面板图RRU7RRU8RRU9FAN161 2 3LBBP LBBP LBBP4 5 6 7 18RRU4RRU5RRU6UMPT19本期BBU面板图NOTE：BBU侧LBBP单板优先安装在3号槽位；第二块LBBP 单板安装在1号槽位；第三块LBBP单板安装在0号槽位；CPRI的光纤优先使用3号槽位的LBBP单板的0，2，4光口，然后安装在1号槽位的LBBP单板的0，2，4单板。
RRU1RRU2RRU32013年广州无线网扩大扩容项目参考资料BBU面板示意图2014.05.27 LBY。
LTE硬件介绍BBU和RRU
同步模式
GPS/北斗/1588V2
DBBP530(BBU3900)
尺寸（宽*高*深）
安装方式 重量（满配）
温度环境 湿度环境
功耗 供电模式 工作电压
446mm（19inch）*88mm*310mm （2U）
19英寸机柜，挂墙，堆叠
≤ 12kg -20~+55°C 5RH～95%RH
<500W
-48VDC -48VDC（ -36V DC~-60V DC）
注： TDS-TDL双模场景下，统一从LTE的基带板LBBPd出光口。
Page 6
DBBP530(BBU3900)面板布局及配置原则介绍
FANc
槽位0：LBBPd/UBBPc 槽位1：LBBPd/UBBPc 槽位2：LBBPd 槽位3：LBBPd/UBBPc
双通道
F+A频段 E频段
注： 红色标记部分为本期新增RRU；
产品型号
DBBP530(BBU3900)
DRRU3158(i)-fa/ DRRU3158e-fa/ DRRU3168-fa
RRU3253/RRU3257
DRRU3151-fa/ DRRU3151-fae/ DRRU3151e-fae/ DRRU3161-fae DRRU3152-fa/ DRRU3162-fa
FA:2*15W D:2*30W
D
TDL单模
D：2*20M
545x300x112
18 -48V DC（-36V ～－60V）DC
25w
D
TDL单模
D：2*20M
545x300x130
21 -48V DC（-36V ～－60V）DC
华为BBU功能模块介绍
华为3900主设备BBU功能模块介绍作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU硬件介绍BBU为基带处理单元，完成基站基带信号的处理功能BBU插槽编号1、BBU的主要功能包括：1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。
华为TD-LTE产品介绍解读
业务平台
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 2
目录
eRAN产品介绍 主 要 内 容
SAE核心网产品介绍
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 3
TD-LTE 硬件架构
2个FE/GE电口, 或2个FE/GE光口, 或1个FE/GE电口+1个FE/GE光 口
时钟同步
GPS 精度优于±1.5 us
温度
BBU3900：-20℃～+55℃ RRU3211：-40℃～+50℃（1120 W/m²的太阳辐射），-40℃～ +55℃（无太阳辐射）
HUAWEI TECHNOLOGIES CO., LTD.
Page 6
RRU安装方式和典型场景
城市覆盖
RRU安装方式
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
楼宇覆盖
Page 7
RRU32Байду номын сангаас1接口
接口类型 连接器类型 数量
CPRI接口 DLC
2
射频接口 N型
2
接地端口 OT
2
电源接口 OT
2
RET接口 DB9
全球通大 楼等（室 内覆盖）
M2000统一网管
M2000 Server
M2000 Client
视频监控平台
SMC
存储阵列
LSW
OAM MTU/MRU
INTERNET
CE
E1000
华为TD设备简介
第一部分基站硬件介绍1.1 DBBP530基站系统概述DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。
1.1.1 DBBP530基站系统系统组成DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。
DBBP530基站系统的系统组成如图所示。
DBBP530基站系统的系统组成BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。
BBU与RRU之间使用光纤连接。
天馈系统接收上行信号，发射下行信号。
LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。
LMT可通过DBBP530维护DBBP530基站系统。
1.2 DBBP530设备DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。
DBBP530的主要功能包括：∙提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。
∙提供与RRU通信的CPRI接口。
∙提供与LMT（或DOMC920）连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个NodeB系统，包括操作维护和信令处理。
∙提供系统时钟。
DBBP530外形DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。
DBBP530外形如图所示。
DBBP530外形DBBP530面板DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。
DBBP530面板如图所示。
DBBP530面板外观说明：BBP与BBI面板外观一致，但BBP不具有外接光接口功能。
1.2.1 MPT单板MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输板，为其他单板提供信令处理和资源管理功能。
华为TD-LTE设备介绍
注：上表中的管理的最大小区数是基于测量周期为30/60分钟，测量指标为KPI指标的情况下给出的。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 9
M2000配置原则
M2000
中心端
远端
小型机服务器 操作维护台 告警箱 中心端组网设备 IP组网设备 交换机
2013-2-5
Security Level:
华为TD-LTE规模试验网 产品介绍
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
华为TD-LTE规模试验网无线产品
BBU RRU
八通道
OMC
RRU 3233 D频段
BBU 3900
?设备型号m2000硬件平台m40002cpu双核m50004cpu双核m50006cpu双核m50008cpu双核cpu2253ghz4253ghz6253ghz8253ghz内存32g32g48g64g硬盘2146gb2146gb2146gb2146gb盘阵12450gb12450gb12450gb12450gb集成网口2集成ge网口2集成ge网口2集成ge网口2集成ge网口网卡2ge网卡双口2ge网卡双口2ge网卡双口2ge网卡双口scsi卡1111电源200240v200240v200240v200240v管理的最大小区数6000114001620020400?注
Page 3
TD-LTE 基带处理单元: BBU3900
BBU3900
LMPT 电源 环境 -48V DC (-38.4V DC ~ -57V DC) -200 ~ 550C / IP20 LBBP
华为BBU功能模块介绍
华为３900主设备BBＵ功能模块介绍作为一个通信人，从２G到4Ｇ时代，都就是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也就是通信集成商最辉煌时代,每一个集成商都有自己得直放站设备，很多直放站都就是福建人做得,然后通信集成商贴牌，在买给运营商,也就时最集成商就是最好赚钱年份,现在大得通信集成商也基本就是那时起来得.3Ｇ后,通信基本就是华为与中兴得天下，可能少部分爱立信。
通信集成商买不出去设备,后来设计都由设计院统一出图,又少了一份设计费,只能买个无源器件,做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有得都打到了４折，2014年以后通信集成商小得公司基本死了很多，或转行，留下大得集成商,基本在还以前得债.不说了，说多了感觉都就是通信行业得血泪史!聊点华为吧，华为还就是值得国人骄傲得，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用得基本就是华为，今天就聊聊华为得BBU。
一、BＢU介绍BBU全称Buildｉｎg Bａsｅ band Unit ，中文名：基带处理单元.RRU(射频拉远单元）与BBU（基带处理单元）之间需要用光纤连接。
一个BＢU可以支持多个RRU。
采用BBU+RRU多通道方案,可以很好地解决得室内、室外信号覆盖。
TD-LTE（４G)基站系统由产品功能模块（BＢU、RRU)与配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU硬件介绍BBＵ为基带处理单元，完成基站基带信号得处理功能BBＵ插槽编号1、BBU得主要功能包括:1、提供基站侧与各网元及核心网得物理通信接口,完成信息交互。
2、提供与ＲRU通信得Iｒ接口.３、提供与ＬMT或ＤOMC９2０连接得维护通道。
4、完成上下行数据处理功能.5、集中管理整个基站系统,包括操作维护与信令处理。
6、提供系统时钟。
三、BBＵ插槽配置四、WMPＴ／ＵMＰTb7单板就是TDＳ制式中BＢU得主控板，为其它单板提供信令处理与资源管理功能。
华为TD BBU硬件结构
Page 16
BBU基站系统组网方式——DBBP530与RRU之间的组 网
DBBP530与RRU之间支持星型、 链型、环型等组网方式。典型组 网方式如图示 室外覆盖时，DRRU3158、 DRRU268最大分别支持6级级联 （6.14G光口） 室内覆盖时，DRRU3151、 DRRU261最大支持6级级联，
All rights reserved
Page 7
BBU基站系统概述——DBBP530的功能
•DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。 •DBBP530的主要功能包括： •提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。 •提供与RRU通信的CPRI接口。 •提供与LMT（或DOMC920）连接的维护通道。 •完成上下行数据处理功能。 •集中管理整个NodeB系统，包括操作维护和信令处理。 •提供系统时钟。 •DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、 两个电源单板插槽、1个风扇模块插槽。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 12
BBU基站系统概述——DRRU261外形示意图
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 13
BBU基站系统概述——DRRU268外形示意图
MPT单板的主要功能包括： 主控：包括配置管理、设备管理、软件管理、性能监视、主备倒换、告警 、日志等O&M功能，并实现对系统内部各单板的控制；主控板还处理Iub接 口的NBAP协议，完成整个Node B内的呼叫处理。 交换：框内各单板的低速用户面数据和控制/维护信号都经过MPT板交换到 目标端口。 时钟：为基站各业务提供统一的时钟；MPT集成单星卡，提供绝对时间信 息和1PPS参考时钟源。 传输：MPT在初始配置的时候，完成基本传输的功能，包括4个E1和1个电 口FE、一个光口FE的传输接口，完成ATM、PPP、IP over E1和IP over Ethernet的协议处理。
TD四期产品配置介绍
大容量 1 1 1 6 4 4 2
4+2 1
板件配置数量 中容量 1 1 0+1 6 3+1 0+2 2 4 1
小容量 1 1
0+1 4
2+2 0+2
2 4 1
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 16
中小容量RNC建议板位图
中容量 HUAWEI TECHNOLOGIES CO., LTD.
描述
统一业务架构总装机柜(3U配电盒) 基本业务模块 扩展业务模块 信令处理单板b版本 通用数据处理板e版本 ATM接口单元(4 通道化 STM-1) ATM/IP接口单元(8 STM-1) IP接口单元 (4 GE, 光口) 业务感知单元
大容量 1 1 1 6 4 4 2 4 1
板件配置数量 中容量 1 1 0 6 3 0 2 4 1
小容量 1 1 0 4 2 0 2 4 1
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 14
RNC模型配置板位图（Iu-CS ATM方式）
大容量 HUAWEI TECHNOLOGIES CO., LTD.
中容量 Huawei Confidential
Page 18
三期RNC配置情况介绍-RNC模型
RNC配置要求表：Iub口冗余20%； Iu-CS口按板间N+1备份(配置偶数块)；Iu-PS按1+1 另外多配一对GE光口板，提供给具备条件的城市做IP化试点。
备份；
类型 基站数 小区数 载波数
大容量 RNC
华为LTE基站产品设备介绍
部件介绍-UMPT
UMPT面板接口含义如下表所示。
面板标识 E1/T1
连接器类型 DB26母型连接器
FE/GE0 FE/GE1 GPS
RJ45连接器 SFP母型连接器 SMA连接器
USB(1)
CLK CI RST
USB连接器
USB连接器 SFP母型连接器 -
说明 E1/T1信号传输接口 说明： UMPTb9不支持E1/T1接口。
绿色
常灭
无故障
闪烁(1s亮，1s灭)
有告警，不能确定是否需要更换单板
常亮
主用状态
常灭
非主用状态
单板没有激活
单板没有提供服务
闪烁(0.125s亮，0.125s灭)
OML(Operation and Maintenance Link)断链
闪烁(以4s为周期，前2s内，0.125s亮，0.125s 未激活该单板所在框配置的所有小区
部件介绍-光模块 光模块 光模块用于连接光接口与光纤，传输光信号。光模块上贴有标签，标签上包含“速率”、“波长”和“传输模式”等信息
(1) 速率 (2) 波长 (3) 传输模式
光模块分为单模光模块和多模光模块，可通过光模块标签上传输模式标识进行区分： 若光模块标签上传输模式标识为“SM”，则为单模光模块。 若光模块标签上传输模式标识为“MM”，则为多模光模块。
•光纤折断 •互联链路失锁，可能原因： 互联的两个BBU之间时钟互 锁失败
•QSFP接口速率不匹配 光模块不在位
部件介绍-FAN
FAN
功能 控制风扇转速 向主控板上报风扇状态 监控进风口温度 散热
➢ 必配 ➢ 面板标识
部件介绍-UPEU
UPEU 功能
华为第四代基站BBURRU结构图
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。
2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。
华为第四代基站BBU+RRU结构图
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：
2、ห้องสมุดไป่ตู้RU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸：43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
2019819华为机密未经许可不得扩散第1页共3页华为第四代基站bburru结构图1bbubbu3900采用盒式结构是一个19英寸宽2u高的小型化的盒式设备可安装在任何具有19英寸宽2u高的室内环境或有防护功能的室外机柜中bbu3900外观如所示
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
All rights reserved
Page 7
BBU基站系统概述——DBBP530的功能
•DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。 •DBBP530的主要功能包括： •提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。 •提供与RRU通信的CPRI接口。 •提供与LMT（或DOMC920）连接的维护通道。 •完成上下行数据处理功能。 •集中管理整个NodeB系统，包括操作维护和信令处理。 •提供系统时钟。 •DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、 两个电源单板插槽、1个风扇模块插槽。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
BBU基站时钟同步方式
时钟同步类 型 GPS时钟 说明 NodeB支持的时钟同步方式
GPS时钟频率稳定度较高，可以为基站提供长期稳定时 钟。 BBU系列化基站提供GPS时钟输入接口，通过外配GPS 设备获取时钟。可在没有上级时钟或上级时钟不稳定时， 接收GPS时钟信号。 通过Iub传输接口，利用IEEE1588V2协议可以为基站提 供可靠稳定的时钟。 IEEE1588V2协议可终结在基站内部，也可终结在传输 设备，通过1PPS信号输入作为基站时钟输入。
Page 16
BBU基站系统组网方式——DBBP530与RRU之间的组 网
DBBP530与RRU之间支持星型、 链型、环型等组网方式。典型组 网方式如图示 室外覆盖时，DRRU3158、 DRRU268最大分别支持6级级联 （6.14G光口） 室内覆盖时，DRRU3151、 DRRU261最大支持6级级联，
外置蓄电池柜 （BBC）
防雷盒（SLPU） SLPU（Signal Lighting Protection Unit）为1U高度19英寸宽，提供4个防雷 板槽位，可以插E1防雷板以及FE/GE防雷板。 外部监控模块 （EMUA） EMUA是环境监控仪，它的功能包括：环境监控、侵入监控、配电监控。关 于EMUA的功能介绍，具体请参见《EMUA用户手册》。
All rights reserved Page 4
HUAWEI TECHNOLOGIES CO., LTD.
BBU基站系统产品组成——系统辅助设备
辅助设备
室外配电柜 （APM）
说明
APM200室外一体化后备电源系统，可直接用于户外。包括-48V直流供电输 出、200Ah蓄电池备电、5U用户设备安装空间于一体。采用热交换器进行散 热，用于环境质量较差的地区，详细介绍请见《APM200室外型一体化后备 电源系统用户手册》。 APM30电源柜是室外型一体化后备电源系统，包括功能如下：提供-48V直 流电源输出。加热和散热。根据蓄电池配置情况，可提供2U至7U高度的用 户设备安装空间。关于APM30电源柜的具体功能介绍，请参见《APM30用 户手册》。
MPT单板的主要功能包括： 主控：包括配置管理、设备管理、软件管理、性能监视、主备倒换、告警 、日志等O&M功能，并实现对系统内部各单板的控制；主控板还处理Iub接 口的NBAP协议，完成整个Node B内的呼叫处理。 交换：框内各单板的低速用户面数据和控制/维护信号都经过MPT板交换到 目标端口。 时钟：为基站各业务提供统一的时钟；MPT集成单星卡，提供绝对时间信 息和1PPS参考时钟源。 传输：MPT在初始配置的时候，完成基本传输的功能，包括4个E1和1个电 口FE、一个光口FE的传输接口，完成ATM、PPP、IP over E1和IP over Ethernet的协议处理。
单板数量 配置类型 BBIb单板数量 3×1 3×2 3×3 3×4 3×5 3×6 6×3 1 1 1 1 1 1 1 BBPb单板数量 单板数量 0 0 0 0 1 1 1 载波数量 3 6 9 12 15 18 18
•说明：N×M指N扇区，每扇区中配置M载波.例如3×1指3扇区，每扇区配置1载波。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 12
BBU基站系统概述——DRRU261外形示意图
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 13
BBU基站系统概述——DRRU268外形示意图
Page 15
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
BBU基站系统组网方式——BBU与RNC之间的组网 灵 活性
BBU与RNC之间支持灵活的组网方式，如星型、树型、链型等。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
三期S3/3/3典型配置
FAN
BBP UPEU
BBI
MPT
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 9
BBU基站系统概述——DBBP530单板功能
MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输 板，为其他单板提供信令处理和资源管理功能。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 14
BBU基站系统配置类型
BBU基站系统可以通过增加模块数量或升级license的方法进行扩容。在建 网初期，用户可以选用小容量的配置（如3×1），当用户数逐渐增多时， 可以平滑扩容到大容量的配置（如3×2、3×4等）。 BBU基站系统的典型配置类型如下图示
室内安装支架
室内安装架尺寸为（宽×深×高）为：600mm×450mm×700mm。支持两 安装架的堆叠安装，也可兼容标准的19inch设备（最多10U）。 外置蓄电池柜BBC应用于室外环境，具有体积小、易搬运的特点。同 APM30配套使用，解决APM30长时间备电的问题。单柜最大可提供200Ah 备电，详细介绍请参见《APM30用户手册》。
IEEE1588V 2
内部时钟
•当失去外部时钟情况下，内部时钟可以保证基站正常运行 一段时间（自振）。
All rights reserved Page 18
HUAWEI TECHNOLOGIES CO., LTD.
BBU基站操作维护
NodeB操配置信息，提供 多样化的维护方式，可以满足各种场景下系统维护需要。提供性能管理、日 志管理、软件管理、故障管理等功能。 NodeB支持如下三种维护方式： 近端维护：维护人员通过NodeB本地网口，使用LMT直接维护NodeB。 远端维护：维护人员可以使用LMT或DOMC920，由RNC提供IP路由， 对NodeB进行维护。
Internal
BBU系统结构
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
RNC和Node B一起构成移动接入网络 UTRAN 华为的NodeB产品命名为BBU BBU产品有DBBP530 RRU产品有 DRRU261,DRRU268,DRRU3158fa， DRRU3151fae
All rights reserved Page 5
HUAWEI TECHNOLOGIES CO., LTD.
BBU基站系统概述——基站系统组成
BBU基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。 DBBP530和RRU之间使用光纤连接。2平台 LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件 组，并与网元的实际操作维护网络连通的操作维护终端。LMT可通过 DBBP530维护BBU基站系统。 DOMC920移动网元管理系统是移动网络统一管理平台。通过这个平台，可 以统一管理华为公司的移动网元。 天馈系统接收上行信号，发射下行信号。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 11
BBU基站系统概述——RRU主要功能
DRRU261/DRRU268/DRRU268i的主要功能包括： 通过天馈接收射频信号，将接收信号下变频至中频信号，并进行放大 处理、模数转换、数字下变频、匹配滤波、DAGC（Digital Automatic Gain Control）后发送给BBU进行处理。 接收上级设备（BBU）送来的下行基带数据，并转发级联RRU的数据， 将下行扩频信号进行成形滤波、数模转换、射频信号上变频至发射频段 的处理。 提供射频通道接收信号和发射信号复用功能，可使接收信号与发射信 号共用一个天线通道，并对接收信号和发射信号提供滤波功能。
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 6
BBU基站系统概述——DBBP530逻辑结构
DBBP530采用模块化设计，根据各模块实现的功能可划分为：传输子 系统、基带子系统、控制子系统、电源模块。（各模块功能见备注）
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 8
BBU基站系统概述——DBBP530单板典型配置
必配单板和模块包括： MPT、BBP/BBI、FAN、UPEU；选配单板包括： UTRP、UEIU 。 四期S3/3/3典型配 置
UEIU/UPE U FAN BBIb MPT UEIU/UPE U
