接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表接地装置安装检验批质量验收记录表
工程名称：楼学路整治提升工程
施工单位：___
施工执行标准：CJJ98-2012
施工质量验收规范规定：符合要求
验收部位：电杆、监控基础
项目经理：___
分包项目经理：/
序号 | 检验项目 | 结果
1 | 接地装置测试点的设置（第24.1.1条）| 符合要求
2 | 接地电阻值测试（第24.1.2条）| 符合要求
3 | 防雷接地的人工接地装置的接地干线埋设（第24.1.3条）| 符合要求
4 | 接地模块的埋设深度、间距和基坑尺寸（第24.1.4条）| 符合要求
5 | 接地模块设置应垂直或水平就位（第24.1.5条）| 符合
要求
施工单位检查评定记录：符合要求
监理单位验收记录：经检查，所含主控项目全部合格，一般项目符合要求，同意验收。
小幅度改写：
本文记录了___在楼学路整治提升工程中接地装置安装检
验批的质量验收情况。
按照施工执行标准CJJ98-2012和施工
质量验收规范规定，对接地装置测试点的设置、接地电阻值测试、防雷接地的人工接地装置的接地干线埋设、接地模块的埋
设深度、间距和基坑尺寸、接地模块设置应垂直或水平就位等项目进行了检验。
经过检查，所有项目均符合要求，施工单位检查评定记录也符合要求。
监理单位经过验收，认为所含主控项目全部合格，一般项目符合要求，同意验收。
接地装置检验批质量验收记录-通用表格
单位（子单位） 工程名称
08190101 1
分部（子分部）
工程名称
智能建筑-防雷与接地 分项工程名称 接地装置
施工单位
项目负责人
检验批容量
14组
分包单位
分包单位
/
项目负责人
/
施工依据
《智能建筑工程施工工艺标准》(GSQB12-142013)
验收依据
验收项目
设计要求及 规范规定
√
7
接地模块的埋设深度、间距 和基坑尺寸
第16.1.1条 全 / 14
抽查14处，合格14处
√
8
接地模块设置应垂直或水平 就位
第16.1.1条
全 / 14 共14处，全部检查，合格14处
√
1
接地装置埋设深度、间距和 搭接长度和防腐措施
第16.1.1条 全 / 14
抽查14处，合格14处
100%
2
一 般3 项 目4
第16.2.1条第2款
/
满足要求
√
主 控
4
接地装置的焊接应符合规定
第16.2.1条第3款 全 / 14
抽查14处，合格14处
√
项 目
5
6
接地装置测试点的设置
防雷接地的人工接地装置的 接地干线埋设
第16.1.1条 全 / 14
抽查14处，合格14处
√
第16.1.1条
全 / 14 共14处，全部检查，合格14处
100% 100% 100%
5 接地体埋深不宜小于0.6m
第16.1.1条第2款 全 / 14
抽查14处，合格14处
100%
6
接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。
2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。
防雷与接地系统调试检验批质量验收记录
单位（子单位）
工程名称
分部（子分部）
工程名称
智能建筑/防雷与接地
项目负责人
检验批容量
分包单位
分包单位项目
负责人
检验批部位
防雷与接地系统调试检验批
施工依据
验收依据
《智能建筑工程质量验收规范》GB50339-2013
主
控
项
目
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
1
接地装置与接地连接点安装
第22.0.3条
/
2
接地导体的规格、敷设方
法和连接方法
第22.0.3条
/
3
等电位联结带的规格、联
结方法和安装位置
第22.0.3条
/
4
屏蔽设施的安装
第22.0.3条
/
5
电涌保护器的性能参数、
安装位置、安装方式和连接导线规格
第22.0.3条
/
6
智能建筑的接地系统必须
保证建筑内各智能化系统的正常运行和人身、设备安全
第22.0.4条
/
施工单位
检查结果
专业工长（施工员）：
项目专业质量检查员：
年 月 日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业负责人）：
年 月 日
注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。

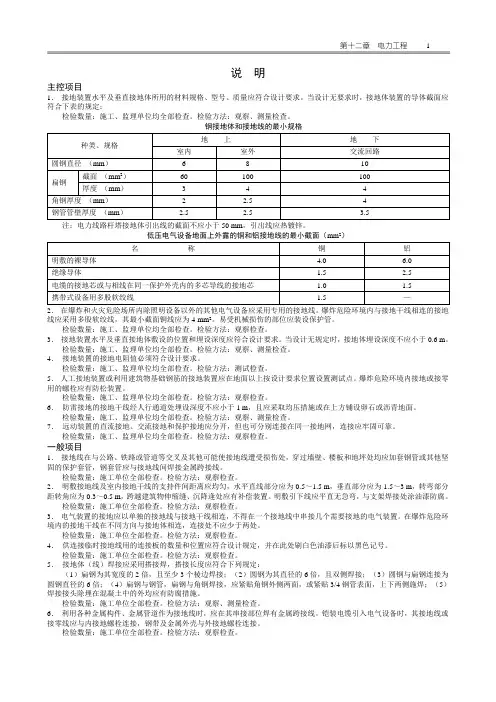

接地干线敷设检验批质量验收记录表
说明主控项目1．接地装置水平及垂直接地体所用的材料规格、型号、质量应符合设计要求。
当设计无要求时，接地体装置的导体截面应符合下表的规定：检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
钢接地体和接地线的最小规格注：电力线路杆塔接地体引出线的截面不应小于50 mm，引出线应热镀锌。
低压电气设备地面上外露的铜和铝接地线的最小截面（mm2）2．在爆炸和火灾危险场所内除照明设备以外的其他电气设备应采用专用的接地线。
爆炸危险环境内与接地干线相连的接地线应采用多股软绞线，其最小截面铜线应为4mm2。
易受机械损伤的部位应装设保护管。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
3．接地装置水平及垂直接地体敷设的位置和埋设深度应符合设计要求。
当设计无规定时，接地体埋设深度不应小于0.6 m。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
4．接地装置的接地电阻值必须符合设计要求。
检验数量：施工、监理单位均全部检查。
检验方法：测试检查。
5．人工接地装置或利用建筑物基础钢筋的接地装置应在地面以上按设计要求位置设置测试点。
爆炸危险环境内接地或接零用的螺栓应有防松装置。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
6．防雷接地的接地干线经人行通道处埋设深度不应小于1 m，且应采取均压措施或在上方铺设卵石或沥青地面。
检验数量：施工、监理单位均全部检查。
检验方法：观察、测量检查。
7．远动装置的直流接地、交流接地和保护接地应分开，但也可分别连接在同一接地网，连接应牢固可靠。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
一般项目1．接地线在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，穿过墙壁、楼板和地坪处均应加套钢管或其他坚固的保护套管，钢套管应与接地线间焊接金属跨接线。
检验数量：施工单位全部检查。
检验方法：观察检查。
2．明敷接地线及室内接地干线的支持件间距离应均匀，水平直线部分应为0.5～1.5 m，垂直部分应为1.5～3 m，转弯部分距转角应为0.3～0.5 m，跨越建筑物伸缩缝、沉降逢处应有补偿装置。
基础接地装置隐蔽验收记录
3.预留工作接地点，保护接地点以及重复接地点
施工单位检查情况
1~4轴交A~C轴基础接地施工其安装质量：
1、根据电施图A-67及《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程接地装置施工及验收规范》GB50169-2006有关规定进行施工。2、本工程防雷接地、保护接地、工作接地共用同一接地体。接地点的位置，材质规格和敷设要求符合设计及规范要求。3、利用土建地梁底外侧两根主筋周圈焊通作为水平接地体。水平接地体与经过的防雷引下线、桩基主筋可靠焊通作接地跨接。4、利用桩基内对角两根主筋跨接焊通做垂直接地体。并与作为水平接地体的地梁底主筋以及作为防雷引下线的柱内对角主筋做接地跨接。5、防雷引下线利用结构柱内两对角两根主筋通长焊接至接地体。6、在设计位置采用镀锌扁钢从水平接地体做接地跨接后引出作为工作接地和保护接地以及重复接地。镀锌扁钢的规格符合设计要求。7、接地跨接线采用Ф12圆钢进行跨接焊通。焊缝的长度大于主筋长度6倍。扁钢与螺纹钢的焊缝长度为大于螺纹钢直径的6倍。钢筋采用搭接连接时应对钢筋搭接处进行焊接，焊缝长度为大于螺纹钢直径的6倍。钢筋采用螺纹连接时采用Ф12圆钢进行跨接焊通。8、焊接采用双面施焊，焊缝均匀饱满,无虚焊、漏焊、夹渣、咬肉等缺陷。焊接完成后对焊缝采用防锈漆进行防腐处理9、接地电阻均实测小于1欧，满足设计及规范要求。
施工质量验收规范的规定
施工单ቤተ መጻሕፍቲ ባይዱ检查评定记录
监理（建设）单位验收记录
主控项目
1
接地装置测试点的设置
第条
/
2
接地电阻值测试
第条
√
3
防雷接地的人工接地装置的接地干线埋设
第条
/
4
RF1.8.7 接地装置安装检验批质量验收记录表
符合要求
合格
施工单位
检査结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
专业工长：
项目专业质量检查员：
年月日
监理单位
验收结论
专业监录
检查
结果
1
第12.8.1条
工程内将导电部分做等电位连接
5/6
符合要求
合格
2
第12.8.2条
接地装置的设置应符合规定
5/6
符合要求
合格
3
第12.8.3条
接地装置应设测试点。接地电阻值应符合设计要求
5/6
符合要求
合格
4
第12.8.4条
接地干线埋地深度不应小于1m，采取均压措施或覆盖
RF1.8.7接地装置安装检验批质量验收记录表
编号：
单位工程名称
红郡府邸Ⅱ标段地下室
分项工程
名称
接地装置安装
分部工程
名称
建筑电气工程
施工单位
浙江华信建设有限公司
项目负责人
张钱明
检验批容量
40
分包单位
分包单位项目负责人
检验批部位
基础底板
验收依据
人防验评标准（RFJ1-2015）
主
控
项
目
验收项目
设计要求及规范规定
5/6
符合要求
合格
5
第12.8.5条
接地模板顶面埋深合格，接地模块间距足够
5/6
符合要求
合格
一般
项
目
1
第12.8.6条
接地极垂直埋入，间距足够。搭接焊搭接长度应符合规定
5/6
符合要求
合格
防雷及接地检验批质量验收记录表
第24.1.1~2、24.1.4~5
3
智能化系统的防过流、过压元件的接地装置、防电磁干扰屏蔽的接地装置、防静电接地装置的检测
设计要求
4
智能化系统与建筑物等电位联结的检测
GB50303中
第27.1节
一
般
项
目
1
智能化系统的单独接地装置，防过流和防过压元件的接地装置、防电磁干扰屏蔽的接地装置及防静电接地装置的检测
GB50303中
第24.2节
2
智能化系统与建筑物等电位联结的检测
GB50303中
第27.2节
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
防雷及接地检验批质量验收记录表
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理（建设）
单位验收记录
主
控
项
目
1Байду номын сангаас
智能化系统的防雷及接地系统应引接验收合格的建筑物共用接地装置
第11.3.1条
2
智能化系统的单独接地装置的检测
接地装置安装检验批
/
般2
间距和基坑尺寸 接地装置的材质和最小
条 第 24.2.2
/
项 允许规格
条
目 3 接地模块Байду номын сангаас干线的连接 第 24。2。
/
和干线材质选用
3条
/
/
全部检查合格，均符合要 √
求
/
/
施工单位 检查结果
主控项目全部合格 一般项目满足规范要求
专业工长： 项目专业质量检查员：
年月日
接地装置安装检验批
监理单位 验收结论
工程名称：
表 B。0.7 接地装置安装报审、报验表
接地装置安装检验批
编号：
致： ××××××××××有限公司 （项目监理机构） 我方已完成 接地装置安装 工作，经自检合格，请予以审查或验收。 附： √隐蔽工程质量检验资料 √检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其它
施工项目经理部：××××××××××有限公司 项目经理或项目技术负责人:
别
格
方法 (m） (m） 形
离
式
利 灰土地基
用 独立基础
基
立柱（引上 柱钢 础
线）
筋
的
接
地
装
2 焊接 按设计
置
人
镀锌 40*
接地体
1 焊接
工
扁钢 4
接
接地母线 地
装 引上线
置
示意图及说明：
接地装置安装检验批
网 1m
状
用—40＊4 热镀锌扁钢将基础钢筋焊接起来连接成一个整体
施工单位
监理(建设）单位
验收意见：
验收意见：
项目专业工长（施工员）: 项目专业质量检查员：
DQ4.7.1.1 接地装置安装分项工程检验批质量验收记录
苏 DQ4.7.1.1
单位（子单 位） 工程名称 施工单位 分包单位 施工依据 《电气工程》DGJ32/J40-2006 设计要求及 规范规定 分部（子分 部） 工程名称 项目负责人 分包单位 项目负责人 验收依据 防雷 分项 工程名称 检验批容量 检验批部位 设计文件和《建筑电气工程质量验 收规范》 GB50303-2002 最小/实际 抽样数量 检查记录 检查 结果 接地装置安装
接地模块设 接地模块应垂直或水平就位，不应倾斜设 5 置应垂直或 置，保持与原土层接触良好。 水平 就位
/
接地模块应垂直或水平就位，没有 倾斜设置，能够保持与原土层接触 良好。
设计要求，接地装置顶面埋设深度为： m当设计无要求时，接地装置顶面埋设深度 不应小于0.6m。圆钢、角钢及钢管接地极 应垂直埋入地下，间距不应小于5m。接地 装置的焊接应采用搭接焊，搭接长度应符 合下列规定：
主 控 3 项 目
防雷接地的 设，经人行通道处理地深度不应小于1m， 人工接地装 且应采取均压措施或在其上方铺设卵石或 置的 接地干 沥青地面。 线埋设
防雷接地的人工接地装置的的接地干 线埋设，经人行通道处埋地深度为 （ ）m，且采取（ ）措施或在 其上方铺设卵石或沥青地面材料。
专业工长： 施工单位 检查结果 质量员：
年
月
日
监理单位 验收结论
监理工程 师：
年
月
日
江苏省建设工程质量监督总站监制
验收项目
人工接地装置或利用建筑物基础钢筋的接
接地装置测 地装置必须在地面以上按设计要求位置设 1 试点的设置 测试点。 /
人工接地装置或利用建筑物基础钢 筋的接地装置在地面以在 （ ） 位置共设（ ）个测试点。
接地装置安装分项工程质量验收记录
接地装置安装分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线及线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。
表2.0.2 屋内接地装置安装 分项工程质量验收表
主控
焊缝外观质量 符合要求，无 焊渣，表面防 腐合格
焊接部位表面处理
防腐质量符合 设计文件要求
与屋外或其他接地装置 连接点数
主控
符合设计文件 要求，且不小 于2点
接地线与支持件间连接
牢固
其他
明敷接地线标识
15mm^—IOOmm等宽的 黄色、绿色相 间的条纹标识
中性线标识
淡蓝色标识
验I
攵结论：
表
工程编号：表号:
安装位置
工序
检验项目
性质
质量标准
质量验收 结果
单项结论
原材料检 查
接地材料材质、规格
主控
符合设计文件 要求，
有合格证明文 件
接地装置 安装
明敷接地线敷设位置
符合设计文件 要求，
便于检查，不 妨碍设备 拆卸检修
支持件安 装
支持件间 距
水平直线 部分
O. 5m~l. 5m垂直部分1. 5m~ Nhomakorabea∙ Om
禅号色的l⅛j,标识
位于接地点正 上方，便于识 别
电气装置的接地与接地母线 或接地网的连接
主控
连接可靠、无 串接
接地体连 接
扁钢与扁钢（槽 钢）
主控
焊接长度不小 于2倍宽度， 且焊接不小于
3个棱边
圆钢与圆钢或圆钢 与扁钢的连接长度
主控
双面焊接长度 不小于6倍圆 钢直径 单面焊接长度 不小于12倍圆 钢直径
转弯部分
0. 3m~0. 5m
支持「
胭定
主控
牢固
沿建筑物敷设时与建筑物的 间距
与建筑物平 行，间距为IOnnn ~ 15mm
水平敷设时的距地面高度
防雷与接地装置检验批
智能建筑(防雷与 接地)
潘存星 /
验收依据
分项工程名称 防雷与接地装置
检验批容量
1组
检验批部位
中心机房
《智能建筑工程施工规范》 GB50606-2010
验收项目
设计要求及 规范规定
最小/实际 抽样数量
检查记录
检查结果
1
材料、器具、设备进场质 量检测
第3.5.1条
/
质量证明文件齐全，通过进场验 收
合格
监理单位 验收结论
注：1.本表与表C□□E现场验收检查原始记录配套使用。
专业监理工程师： 年月日
合格 合格 合格
6
防雷接地的人工接地装置 的接地干线埋设
7
接地模块的埋设深度、间 就位
1
接地装置埋设深度、间距 和搭接长度和防腐措施
2
接地装置的材质和最小允 许规格尺寸
一 般
3
接地模块与干线的连接和 干线材质选用
项 目
4
接地体垂直长度不应小于 2.5m，间距不宜小于5m
5 接地体埋深不宜小于0.6m
接地体距建筑物距离不应 6小
于1.5m
第16.1.1条
第16.1.1条
第16.1.1条
第16.1.1条
第16.1.1条
第16.1.1条 第16.1.1条
第1款 第16.1.1条
第2款 第16.1.1条
第3款
全/ 1 全/ 1 全/ 1 全/ 1 全/ 1 全/ 1
/ 全/ 1 全/ 1
2
采用建筑物共用接地装置 时，接地电阻不应大于1Ω
第16.2.1条 第1款
/
检验合格，报告编号
合格
3
采用单独接地装置时，接 地电阻不应大于4Ω
接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表GB50303-2002说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
系统接地安装检验批质量验收记录
系统接地安装检验批质量验收记录一、项目概述本次系统接地安装检验批质量验收记录是针对建设项目进行的接地装置安装工程的检验和验收，以确保接地装置的正确安装和符合规范要求。
本次安装工程包括接地体、接地极、接地电缆及其连接件的安装。
二、前期准备工作1.验收组人员及仪器设备准备：本次验收由一名项目经理、一名现场监理和一名施工负责人组成验收组。
验收所需仪器设备包括接地电阻测试仪、绝缘电阻测试仪、接地电缆阻力测试仪等。
2.验收文件准备：准备好验收项目的相关规范标准、设计文件、施工图纸等文件。
3.验收前检查：对安装工程的整体情况进行检查，确保施工过程中的所有情况符合规范要求。
三、验收过程1.验收人员进行签到并讨论验收工作流程和方法。
2.验收人员对接地体、接地极、接地电缆及其连接件的安装进行逐一检查。
3.检查内容包括：（1）接地体是否按照设计要求正确埋设，埋设深度是否符合规范要求；（2）接地极是否按照设计要求完整安装，连接是否牢固；（3）接地电缆线路长度是否符合设计要求，电缆是否完好，并与接地体和接地极连接牢固；（4）接地电缆的绝缘电阻是否符合规范要求。
4.针对每一项检查内容，验收人员使用相应的仪器设备进行实测，记录测试结果。
5.对发现的问题进行记录，如安装不规范、连接松动、绝缘电阻过高等。
6.在检查和实测结束后，验收人员进行讨论，并形成会议纪要，提出合理化建议和改进措施。
四、验收结果1.验收结果表明接地装置的安装工程符合规范要求，并经实测验收达到设计要求。
2.在实测过程中发现的问题，如接地体不同程度的异常、接地极连接不牢固、接地电缆绝缘电阻过高等，需要及时整改，并重新进行验收。
3.验收人员对整个工程的安装质量进行综合评价，并给出合理化建议和改进措施。
五、验收记录1.实测数据记录表：记录每项检查内容的实测数据，包括埋设深度、接地体电阻、接地极电阻、接地电缆绝缘电阻等。
2.问题记录表：详细记录发现的问题，包括问题描述、问题原因和整改措施。
接地记录表
单位（子单位）工程名称
泉州海事局晋江工作船码头-后方配套用房工程
分部（子分部工程名称）
建筑电气
验收部位
基础接地
施工单位
中交一航局第二工程有限公司
项目经理
祁胜林
分包单位 施工执行标准名称及编号
/
分包项目经理
/
建筑电气工程施工质量验收规范 GB50303-2002
施工质量验收规范规定
第24.1.5条
1
接地装置埋设深度、间距搭接长度和装置的材质和最小允许规格、尺寸
目
3
接地模块与干线的连接和干线材质等选 用
第24.2.1条 第24.2.2条 第24.2.3条
专业工长（施工员）
符合要求 符合要求 符合要求
合格 施工班组长
施工单位检查 评定结果
主控项目全部合格，一般项目符合设计及施工规范要求
项目专业质量检查 员：
年月日
监理（建设） 单位验收结论
专业监理工程师： （建设单位项目专业技术负责人）
年月日
施工单位检查评定记录
监理（建设）单位 验收记录
1 接地装置测试点的设置
第24.1.1条
符合要求
2 接地电阻值测试
主
控 项
3
防雷接地的人工接地装置的接地干线埋 设
目
4 接地模块的埋设深度、间距和基坑尺寸
第24.1.2条 第24.1.3条 第24.1.4条
合格 符合要求 符合要求
5 接地模块设置应垂直或水平就位
电气设备安装(接地装置)检验批质量验收记录
电气设备安装（接地装置）检验批质量验收记录
工程名称 单位工程名称
市政验·廊-20.8
第
页， 共
页
施工单位
分包单位
项目负责人
项目技术负责人
分部(子分部)工程名 称
验收部位/区段
市政验·廊-20.8 电气设备安装（接地装 置）检验批质量验收记录
分项工程名称 检验批容量
施工及验收依据
《城市综合管廊工程施工及验收规范》DB 4401/T 3
验收项目
设计要求或 规范规定
最小/实际 抽样数量
检查记录
检查 结果
1 接地装置
第12.5.8.1条
/
2 接地电阻值
第12.5.8.2条
/
3 防雷接地装置埋地深度(m) 主
≥1
/
控 项
顶面埋深(m)
≥0.6
/
目 4 接地模块
间距
≥模块长度的3～5 倍
/
埋设基坑
模块外形尺寸的 1.2～1.4倍
/
5 接地模块垂直或水平位置检验
专业监理工程师：(签 名)
项目专业质量检查员：(签名)
年月日
年月日
第12.5.8-5条
/
顶面埋设深度(m)
≥0.6
/Байду номын сангаас
接地装置
1
焊接
/
一
般 项
圆钢、角钢及钢管接地极检验
第12.5.8-6条 /
目
2
接地装置的材料，最小允许规格、尺 寸检验
第12.5.8-7条 表12.5.8
/
3 接地模块引出线检验
笫12.5.8-8条
/
火灾自动报警系统接地安装检验批质量验收记录
火灾自动报警系统接地安装检验批质量验收记录日期：XXXX年XX月XX日地点：XXX项目施工现场一、项目概述：二、工程概况：项目名称：XXX项目接地工程位置：XXX楼栋XXX层接地工程范围：XXX接地工程标准：（参考标准）三、验收内容：1.材料验收(1)接地材料合格证明及检测报告(2)接地电阻测试仪器合格证书及检定报告(3)接地装置合格证书及产品合格证复印件(4)其他相关材料合格证明2.现场验收(1)接地装置安装位置与设计要求是否一致(2)接地装置连接线是否采用导电材料，是否牢固可靠(3)接地装置接地电阻是否符合设计要求(4)接地装置与建筑物的连接是否稳定可靠3.检测数据记录验收人员使用接地电阻测试仪器，对接地装置进行了实测，并记录了如下数据：测试点位1：X处，接地电阻XX欧姆；测试点位2：X处，接地电阻XX欧姆；......四、验收结论：经过现场验收和测试，本次火灾自动报警系统接地安装工程符合设计要求和相关标准，达到了预期的使用目的。
验收人员一致同意接受本次工程的质量验收。
五、存在问题及整改措施：1.接地装置连接线松动现象，需要立即整改。
整改措施：重新连接接地装置与线路，确保连接质量。
2.部分测试点位的接地电阻略高，未达到设计要求。
整改措施：对接地装置进行再次调整和改进，以确保接地电阻符合要求。
六、验收人员：主持人：XXX监理工程师：XXX承包商代表：XXX施工单位代表：XXX七、质量验收期限：自本记录出具之日起，承包商需在X天内完成整改，并通知施工监理进行复验。
八、备注：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地装置安装检验批质量验收记录说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
