ARCgis导出CAD
Mapgis数据转Cad详细操作流程
目录一、Mapgis环境设置 (2)二、数据预处理 (2)1、清理工程 (2)2、去地类图斑文件（DLTB.WP）填充属性 (2)3、地类图斑文件（DLTB.WP）提取图斑编号 (3)4、地类图斑文件（DLTB.WP）提取地类符号 (4)5、用ZD.WP或XZQ.WP文件提取“行政区注记” (6)6、用DLJX.WL刷权属界及行政界 (7)7、利用地类图斑文件（DLTB.WP）制作辅助面 (8)三、文件转换 (8)1、合并文件 (8)2、文件转换 (8)四、CAD文件图面整饰 (9)说明： (9)Mapgis数据转Cad详细操作流程拿到mapgis数据后，首先打开查看对方提供的是原始数据还是已经编辑处理过的数据，有的编辑处理较好的数据可以直接进行“文件转换”操作，原始数据需要对数据预处理后再进行“文件转换”。
一、Mapgis环境设置数据预处理前先进行Mapgis环境设置，设置工作目录、矢量字库目录及系统库目录。
工作目录选中要编辑的数据文件夹，矢量字库选中“C LIB”，系统库选“SLIB”.二、数据预处理1、清理工程在输入编辑窗口中直接打开工程，把工程里转Cad时不需要的文件删掉，包括：CLKZD.WT、DGX.WL、GCZJD.WT、JBNTBHPK.WP、JBNTBHTB.WP、JZD.WT、JZKZD.WT、JZX.WL、KFYQ.WP、PDT.WP、XZQJX.WL、ZJ.WT。
左侧栏空白处右键保存工程。
2、去地类图斑文件（DLTB.WP）填充属性一般数据库导出的DLTB.WP文件，面属性都进行了填充，这会导致“复位窗口”时由于数据量过大刷屏速度很慢，为了加快显示速度，把DLTB.WP的填充属性去掉。
操作如下：①勾选DLTB.WP，菜单“区编辑”─统改参数─统改区参数勾选“填充颜色”“填充图案”“透明输出”，参数分别为9、0、透明。
②确定，保存3、地类图斑文件（DLTB.WP）提取图斑编号①勾选DLTB.WP，菜单“区编辑”─自动区标注，在弹出的对话框中“字段选择”选“TBBH”，确定。
Arcgis图层带注记转成cad步骤
Aｒcgｉs图层带注记转成cａd步骤
1、首先把您需要得用到得数据放到一个mｄｂ数据库当中，不能就是shaｐe格式。
２、标注您所需要得属性字段，步骤如下
3、把ａｒcgis页面缩小或者放大得适合注记得页面，保证注记跟图斑大小位置适合
4、点击图层右键，
点击灰色按钮conｖerｔlabels to anｎotatioｎ，跳出以下页面
然后点击convert
５、这就是图层位置出现两个图层，如下图
６、把这两图层分别转成ｃad,做好命名为英文名称,转cad方法如下图
Eｘport tｏcad 如:export—ouｔpuｔ-２转成a、dwg；
转成ｂ、dwg
7、打开a、dwg，点击插入块,设置如下图
点击确定
8、在ｃad空白处,点击快速选择,设置如下，点击确定
9、然后在下面把颜色改成红色,完成。
ArcGIS将部分要素图转换为CAD图教程详解
ArcGIS将部分要素图转换为CAD图教程详解备注：在arcgis中将地图要素和管线要素集成一起转换为cad时，请注意要素的来源地址及要素标识。
利用ArcGIS ArcToolBox中的提取（裁剪）及转换工具（转至CAD），为使数据更简便的导出，请使用批量处理，步骤如下：一、打开ArcMap地图，首先把想要导出的CAD要素进行裁剪，剪裁过程如下：1、打开需要裁剪的地图要素和管线要素，使其加载至同一mxd文档中。
2、新建一个面图层，点击开始编辑，编辑状态下，绘制面图层，此图层要求绘制的面为转至CAD的这个图层大小。
二、把面图层也加载至ArcMap中，然后进行数据要素裁剪。
1、打开ArcToolBox工具，找到分析工具中的提取工具中裁剪工具。
2、右键单裁剪工具，选择批处理功能，在输入要素中的空白栏中鼠标右键选择浏览，将要添加的要素添加至其中。
3、右键裁剪要素中的空白栏，选择浏览，找到新建的面要素图层，添加进来。
然后右键面要素选择填充，使其输入要素与裁剪要素相对应。
然后下边环境中输入工作空间，点击确定。
4、裁剪的要素会显示在内容列表中。
三、下一步我们将显示注记的图层标注要素，然后进行注记和要素导出至CAD。
1、在内容列表中找到要显示文字的要素图层，右键单机此图层，选择标记要素，然后对要素进行将标注转换为注记。
备注：ArcGIS 注记转出CAD注记首先需要做一个预处理：把ArcGIS注记转入到GDB 或者MDB数据库。
如果是需要把ArcGIS标注转注记的话，首先需要把要素类转入数据库。
2、把将要显示注记的要素，全部转换为注记之后。
选择ArcToolBox 工具中的转换工具，找到转为CAD中的要素转CAD，将注记及所有要素拉入至其中。
3、选择输出文件，输出类型，点击确定即可将我们需要导出的要素转换为CAD格式。

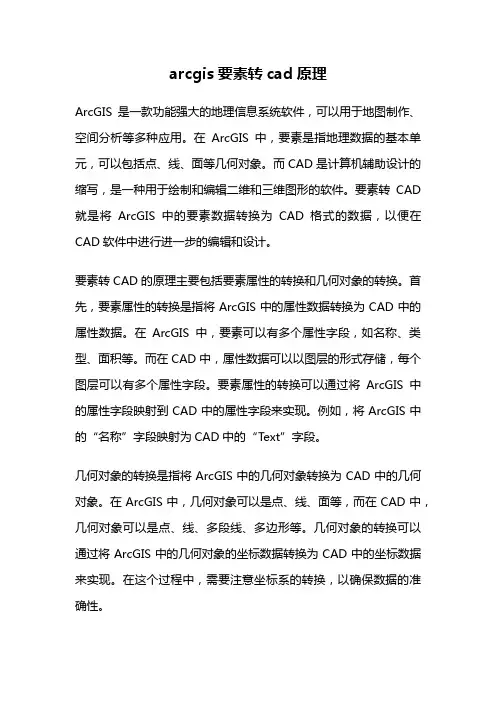

arcgis要素转cad原理
arcgis要素转cad原理ArcGIS是一款功能强大的地理信息系统软件，可以用于地图制作、空间分析等多种应用。
在ArcGIS中，要素是指地理数据的基本单元，可以包括点、线、面等几何对象。
而CAD是计算机辅助设计的缩写，是一种用于绘制和编辑二维和三维图形的软件。
要素转CAD 就是将ArcGIS中的要素数据转换为CAD格式的数据，以便在CAD软件中进行进一步的编辑和设计。
要素转CAD的原理主要包括要素属性的转换和几何对象的转换。
首先，要素属性的转换是指将ArcGIS中的属性数据转换为CAD中的属性数据。
在ArcGIS中，要素可以有多个属性字段，如名称、类型、面积等。
而在CAD中，属性数据可以以图层的形式存储，每个图层可以有多个属性字段。
要素属性的转换可以通过将ArcGIS中的属性字段映射到CAD中的属性字段来实现。
例如，将ArcGIS中的“名称”字段映射为CAD中的“Text”字段。
几何对象的转换是指将ArcGIS中的几何对象转换为CAD中的几何对象。
在ArcGIS中，几何对象可以是点、线、面等，而在CAD中，几何对象可以是点、线、多段线、多边形等。
几何对象的转换可以通过将ArcGIS中的几何对象的坐标数据转换为CAD中的坐标数据来实现。
在这个过程中，需要注意坐标系的转换，以确保数据的准确性。
要素转CAD的步骤如下：1. 打开ArcGIS软件，并加载要素数据。
2. 在ArcGIS中选择要素转CAD的工具或插件。
3. 配置要素转CAD的设置，包括属性字段的映射、坐标系的转换等。
4. 执行要素转CAD的操作，等待转换完成。
5. 导出转换后的CAD数据。
在执行要素转CAD的过程中，需要注意以下几点：1. 确保要素数据和CAD数据使用的坐标系一致，以避免坐标转换错误。
2. 需要根据实际需求，选择合适的属性字段进行映射，以确保转换后的CAD数据能够满足设计要求。
3. 在进行大规模数据转换时，可能需要分批进行，以防止软件崩溃或运行缓慢。
arcgis导出图形坐标方法
