斜井电缆吊挂措施

(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）斜井电缆吊挂措施工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日斜井电缆保护施工安全技术措施根据煤矿质量标准化要求，应对副斜井供井下两趟MYJV223X95mm²电缆加以防护，经矿领导研究决定，由地面机电队加工140mmX6m槽钢保护材料及吊挂支架，井下机电队设施安装，为确保施工安全特制定如下安全技术措施。

一、作业现场概况：1、副斜井井筒净宽3.8m, 高3.5m,净断面11.37m2,倾角22°，采用锚网喷支护，支护厚度为150mm，锚杆采用φ20mm，长2200mm的左旋无纵筋螺纹钢树脂锚杆，井口至8号煤层斜长367m。

2、副斜井担负全矿井的辅助提升任务,井筒中铺设30kg轨道，右侧设行人台阶及扶手，为矿井的进风井。

3、副斜井左侧同时安装两趟MYJV223X95mm²高压电缆，供井下所有用电；4、副斜井距轨面起2.4m安装管道横梁，左、右侧同时安装（36X32mm)横梁壁座，壁座中心距地平为2.3m。

二、施工前准备1、施工机具准备施工中使用的各类机具要提前准备好，如锚杆机、倒链、钢丝绳等在使用前必须测试校验，检验合格方可投入使用。

2、施工材料准备施工使用的成品材料由地面机电队在开工前进行准备，小型施工材料由井下机电队准备到位，入井的所有材料质量、尺寸必须准确无误后方可入井。

3、施工现场条件准备施工现场的临时配电严格按照井下安全操作规程中的相关规定布置作业，现场不得堆放任何机具、材料或其他杂物，以免影响施工，与其它队组相关联交叉作业的，应提前与调度及对组进行沟通妥协，确保施工进度及安全作业。

三、施工时间：年月日——年月日四、作业组织：每班必须有一名班长跟班，全面负责指挥、协调作业点的安全监督管理工作，及时排查各类隐患和处理，确保现场作业安全有序的开展；无特殊原因不得离开现场，若离开现场，必须指定有关安全管理人员负责监督管理。

井下吊挂电缆安全措施

井下电钻打眼吊挂电缆安全措施总工程师：机电矿长：机运科：安检科：调度室：通风科：机运队：编制单位：机运队单位负责人：王正法编写人：李勇井下电钻打眼吊挂电缆安全措施一、作业名称：井下吊挂电缆。

二、施工时间：2011年7月24日—2011年8月5日。

三、施工负责人：王正法。

四、主要参加人员：牛德军、连振华、陈西天等。

五、工作内容：从副井底到水仓电钻打眼，吊挂电缆。

六、施工标准及要求1、从副井底到水仓，每80cm用电钻打一个眼。

2、吊挂电缆时应用挂线钩托固，以承载重量，使电缆不承受拉力作用。

3、电缆吊挂时应按规程标准有一定的伸缩度。

4、吊挂电缆打眼深度要一致，眼距要一样，眼要在同一角度、同一水平。

七、安全措施1、参加施工人员必须听从施工负责人的统一指挥，搞好自主保安，并顾及他人安全。

2、施工前喝酒及精神状态明显不佳者，禁止参加施工：施工时所有参加施工人员都必须戴安全帽，穿防滑胶鞋。

3、施工前负责人要向全体人员贯彻安全技术措施并人人签字，讲明本次施工的环境、对象、方法、内容、程序及质量要求和安全措施。

4、停、送电人员，必须是专业电工，其他人严禁停送电。

5、接线停电时要检查瓦斯，进行停电、验电、放电，大好封闭线并有人看守。

6、在接电钻变压器时，要弄清电源线和负荷线，接线必须正确，以免烧毁变压器和电钻。

7、井口、井底5m范围内严禁人员通过，并设警戒线，挂警示牌，此项工作由信号把钩工负责。

8、施工过程中检修人员要集中精力、全神贯注，禁止说笑打闹等行为。

11、特殊工种必须持证上岗，严格遵守煤矿安全规程和本工种操作规程。

12、施工前、负责人要检查所在工作地点的安全情况，确认安全无误后方准施工。

13、施工人员施工时，必须有专职瓦斯检查员检查周围环境，20m内瓦斯浓度，只有在瓦斯浓度在0.5%以下时，方可施工。

14、电钻打眼时应准备消防用具，如：灭火器、沙箱、水等。

15、收工前，认真清理现场，所用材料要妥善回收。

安全技术措施会审意见措施贯彻情况记录。

井下吊挂电缆安全措施

专业的论文在线写作平台
井下吊挂电缆安全措施
随着我国石油化学工业的飞速发展，液化石油气作为一种新型燃料，在工业生产及人民生活中得到越来越广泛的应用。

然而，有些地方和单位在新建液化石油气站时，忽视防火设计，致使工程存在不少隐患，火灾和爆炸事故也时有发生。

因此，认真搞好液化石油气站的防火设计，对于保障国家和人民生命财产安全是十分必要的。

下面就常见的储存2500立方米以下、具有灌瓶装置的中小型液化石油气储配站的防火设计谈几点浅见：
一、位置选择及总平面布置
液化石油气站在选择位置及总平面布置上一般应满足以下几方面要求：
1．应为独立的建筑物及构筑物，布置在城市郊区或本单位边缘，并位于本单位和附近居民区、明火及火花散发地点的下风向或侧风向，远离名胜古迹、游览区、大型公共建筑、重要物资仓库以及电台、电视台、导航站等重要设施。

2．储罐区和甲类生产厂房与相邻企业的建构筑物、堆场、厂内外铁路、道路、室外变配电室以及与民用建筑、生产辅助建筑、明火或火花散发地点的距离应分别满足“建筑设计防火规范”（TJ16-74）第15、16、17、47、52条要求。

3．液化气站内应平正、无低洼之处，严禁设在有地下和半地下的防空洞上，生产区周围应设置用不燃材料建筑与辅助生产区有明显分隔的围墙，其实体高度不小于2米，储罐区还应设防护墙，其高度为1米，为便于进出储罐区，其墙上应设二处以上用不燃材料做成的过墙踏步。

4．储罐之间的防火间距：球形储罐不应小。

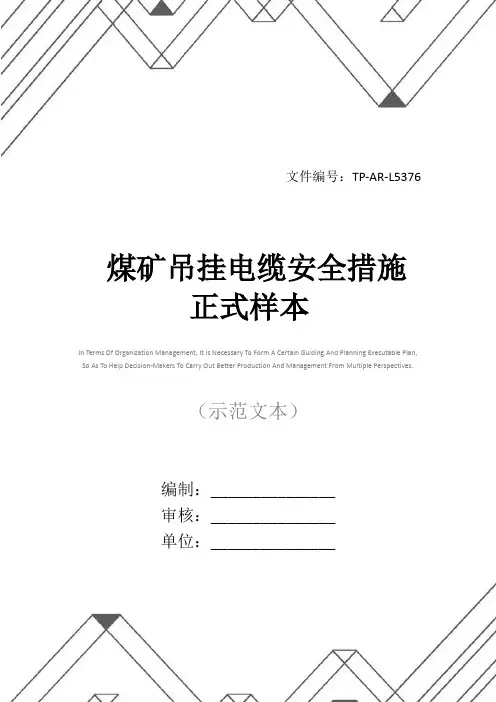

煤矿吊挂电缆安全措施正式样本

文件编号：TP-AR-L5376In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________煤矿吊挂电缆安全措施正式样本煤矿吊挂电缆安全措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

根据矿井工作安排，由我队整理、吊挂xxxx巷的电缆。

为保证整理、吊挂电缆工作安全顺利进行，特编安全技术措施如下：一、概况xxxx巷的电缆有通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆。

此次整理、吊挂电缆严格执行《煤矿安全生产标准化标准》及矿业公司有关规定，电缆钩间距1米，用钢膨胀螺栓固定于巷道前进方向右帮，电缆钩固定好后，按照从上至下的顺序将通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆放入电缆钩。

二、施工步骤：（一）施工前的准备1、xx队负责将整理、吊挂电缆所需的工具（扳手、钳子、梯子、木柄托架）、配件（电缆钩、膨胀螺栓、扎带）等材料准备齐全并运送至施工地点。

2、XX项目部项目部负责将安装电缆钩的膨胀螺栓眼施工完毕。

3、xx队进行电缆整理、吊挂前与机电部联系，请机电部安排部室人员和浙江中宇项目部及中煤31处项目部电工配合施工。

预防井下电缆损伤安全技术措施

为加强井下供电的管理工作，杜绝因电缆放炮所造成的事故影响，特作如下措施，望认真贯彻执行。

1、井下巷道所敷设的高压电缆由机电科、安检科、采区三家共同管理。

2、采区巷修时，其保护电缆的管子为3米长的半剖式、法兰卷管，且在管身上焊有4个联接耳朵，用联接螺栓穿过管身上的四个耳朵，将其合拼成一个圆筒。

每根管与管之间用法兰螺栓联接。

3、严禁用铁丝将两剖管捆绑成一个圆筒。

4、保护电缆段的长度为施工点前后10m的距离。

5、电缆悬挂点与落地点弯曲段，不能出现硬弯，其弯曲半径不得小于电缆外径的15倍。

6、随着巷修进度的推进，巷修点后边的电缆也随之吊挂在电缆钩上。

此项工作由施工队组负责。

7、巷修开工前及施工过程中，由巷修队班队长及安检员对其电缆保护措施进行检查，经检查符合规定求后，方可进行施工。

8、机电科每10天对全矿的井下高压电缆巡视一次，每次巡查后，在采区变电所分别向机电调和矿调度进行汇报，两调度室做好巡查记录。

发现隐患及时处理。

9、在施工过程中，因不慎将高压电缆损伤，施工队组班队长应如实向矿调度汇报，矿调度通知机电科人员到井下对隐患进行排查。

10、巷修工作结束后，施工单位通知机电科调度，机电科派人到施工现场对电缆进行检查及按标准化要求对电缆进行吊挂。

煤矿吊挂电缆安全措施

煤矿吊挂电缆安全措施根据矿井工作安排，由我队整理、吊挂xxxx巷的电缆。

二、施工步骤：(一)施工前的准备1、xx队负责将整理、吊挂电缆所需的工具(扳手、钳子、梯子、木柄托架)、配件(电缆钩、膨胀螺栓、扎带)等材料准备齐全并运送至施工地点。

2、XX项目部项目部负责将安装电缆钩的膨胀螺栓眼施工完毕。

3、xx队进行电缆整理、吊挂前与机电部联系，请机电部安排部室人员和浙江中宇项目部及中煤31处项目部电工配合施工。

(二)施工步骤1、施工前对施工所用材料进行清点，并对工具进行检查。

无遗漏无损坏后，方可带入施工现场。

2、按电缆敷设路线，在已打好的眼里安装膨胀螺栓并将电缆钩按照相关规定固定。

3、通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆应分次整理、吊挂，按照从上至下的顺序先将通风瓦斯监测线、通讯线、矿压监测线、信号照明线按照有关要求放入电缆钩;在整理、吊挂660V动力电缆、1140V动力电缆前必须先切断要悬挂电缆的电源，并悬挂“有人工作，不准送电”字样的警示牌，然后用与电源电压相适应的验电笔检验;检验无电后，用导线对电缆进行对地放电后方可进行整理、吊挂，只有执行停送电这项工作的人员才有权取下此牌送电。

三、工作标准及要求1、电缆钩规定为反光塑料电缆钩及自制扁铁钩两种，除巷道交叉点、硐室处用自制扁铁钩外，其它区段均使用反光塑料电缆钩，不得采用其它形式吊挂。

井下巷道各种电缆的悬挂标准及要求

井下巷道各种电缆的悬挂标准及要求井下巷道各种电缆的悬挂标准及要求一、电缆长度的确定1、铠装电缆的实际选用长度L，应比敷设电缆巷道的设计长度增加5%;2、固定敷设的橡套软电缆的实际选用长度L,应比敷设电缆的巷道设计长度增加10%;3、移动设备用的橡套软电缆的实际选用长度L，按使用最远点的计算长度，另加3～5m活动长度;4、电缆接地芯线除用作监测接地回路外，不得兼作它用。

二、井下巷道内电缆悬挂时必须注意以下事项：1、在水平巷道或倾角30°以下的井巷中，电缆应用吊钩悬挂;在立井井筒或倾角30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。

夹持装置应能承担电缆重量，并不得损坏电缆。

2、水平巷道或倾斜井巷中悬挂的电缆应有适当的松弛度，并在承受以外重力时能自由坠落。

其悬挂高度应使电缆在有矿车掉道时不至收撞击;在电缆坠落时，不至落在轨道或输送机上。

3、电缆悬挂点的间距：在水平巷道或倾斜井巷内不得超过3m;在立井井筒内不得超过6m。

4、电缆不应悬挂在压风管或水管上，不得遭受淋水或滴水。

在电缆上严禁悬挂任何物体。

如果电缆同压风管、供水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m以上的距离。

电缆同风筒等易燃物品应分挂在巷道的两侧，否则相互之间应保持0.3m以上的距离。

盘成“0”或“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

5、敷设电缆的最小允许弯曲半径，应符合如下规定：①交联聚乙烯绝缘电力电缆的弯曲半径，应不小于电缆外径的15倍。

②聚氯乙烯绝缘电力电缆的弯曲半径，应不小于电缆外径的10倍。

③橡套电缆的弯曲半径应不小于电缆外径的6倍。

6、井筒和巷道内的通信和信号电缆，应同电力电缆分挂在井巷两侧，如果受条件所限：①在井筒内，应敷设在距电力电缆0.3m以外的地方。

②在巷道内，应敷设在电力电缆的上方0.1m以上的地方。

7、井下巷道内的电缆，沿线每隔一定距离，在拐弯或分支点以及连接不同直径电缆的接线盒两端，穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌，以便识别。

井下吊挂电缆钩安全技术措施详细版

文件编号：GD/FS-4328（解决方案范本系列）井下吊挂电缆钩安全技术措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________井下吊挂电缆钩安全技术措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

一、危险源辨识1、作业时，所使用人字梯放置不稳定，容易造成人员摔伤事故。

2、风锤打眼时风管、风锤、阀门不完好，容易发生伤人事故。

3、没有严格执行“行车不行人、行人不行车”规定，容易发生伤人事故。

4、吊挂电缆时，没有进行停电作业，易发生电击伤人事故。

以上危害因素的防范措施已纳入本安全技术措施中。

二、基本情况概述根据实际工作需要，在三采区轨道巷、北翼轨道上山吊挂电缆，需安设电缆钩用风锤进行打眼。

为作业安全起见，特制定本安全作业措施。

三、劳动组织安排：作业负责人：徐永红安全监护人：吴兆信作业人员：机电队检修班人员作业地点：三采区轨道巷（2#变电所门口至坡地水仓）、北翼轨道上山四、组织施工：1、作业工具：活口扳手、手钳、风管、风锤、阀门、人字梯、Φ16的膨胀螺栓、8钩电缆钩（长度0.95m）。

2、施工步骤:⑴、南翼三采区轨道巷：动力电缆钩采用8钩式扁铁钩，沿巷道前进方向右帮，猴车横梁下进行布置。

井下电缆悬挂安全技术措施(通用版)

井下电缆悬挂安全技术措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改井下电缆悬挂安全技术措施(通用版)1、工程简介为了保证井下安全供电，需敷设两根高压电缆，现编制电缆敷设悬挂措施，望参加人员认真学习，施工时严格遵守。

2.1、施工人员准备工种人数施工负责人1安全负责人1停送电负责人1参与施工人员152.2、工具、材料准备小型专用变压器（1台）、12#膨胀螺栓（300个）、电锤（1把）、2米叉梯（2架）、手锤（2把）、尼龙线（100米）、灯头线（200米）、4*25的信号线（20米）、16#钻头（2个）、胶布（1盘）、钢卷尺（1把）、电缆钩（600个）、红漆（1桶）、1寸毛刷（2把）、电工工具（3套）、8#铁丝（20公斤）、10#铁丝（20公斤）3、具体步骤3.1施工前对施工所用材料进行清点，并对工具进行检查。

无遗漏无损坏后，方可打入井下施工现场。

3.2按电缆敷设路线划线，表明打眼位置，要求吊挂点位于腰线以上1.6米，间距1.5米一个。

要求电缆要平直不出现坠肚子现象。

3.3接专用变压器并给电锤搭火。

3.4按照标好的吊挂点进行打眼作业。

3.5安装膨胀螺栓并挂电缆钩。

3.6把电缆沿巷道敷设至指定地点3.7把电缆吊挂到电缆钩上。

3.8做好巷道开窝处电缆防护。

4措施4.1、所有施工人员必须佩安全帽、自救器、矿灯、保险带，施工中做好个人防护，做到“三不伤害”。

遵守矿入井人员管理规定，服从井口把钩人员指挥，有序入井。

副立井井筒悬挂光缆安全措施

通过技术创新，研发更加先进、可靠的光缆悬挂和保护装置，提高光缆的安全性和稳定性。
提高安全意识和管理水平
加强对副立井井筒悬挂光缆安全措施的宣传和培训，提高相关人员的安全意识和管理水平，确保光缆的安全运行。
THANKS
谢谢您的观看
04
副立井井筒悬挂光缆安全措施效果评估
安全措施实施效果评估
评估方法
通过对比实施安全措施前后的光缆故障率、损坏程度等指标，以及定期进行安全检查和测试，对安全措施的实施效果进行评估。
评估结果
经过一段时间的观察和测试，发现光缆的故障率明显降低，损坏程度也大幅减轻，说明安全措施的实施取得了显著的效果。
02
副立井井筒悬挂光缆安全措施概述
光缆的特性与用途
特性
光缆由玻璃纤维或塑料纤维制成，具有轻便、耐腐蚀、传输速度快、容量大等优点。
用途
用于传输数据、语音、视频等信号，广泛应用于通信、广播电视、网络等领域。
副立井井筒悬挂光缆的必要性
通信需求
随着通信技术的发展，光缆已成为现代通信的主要传输介质，副立井井筒悬挂光缆可满足矿区等地下空间的通信需求。
展望一
随着技术的不断进步和应用需求的不断提高，副立井井筒悬挂光缆的安全措施将不断得到完善和提升，以适应未来的发展需求。
展望二
未来将进一步推广和应用智能化的安全监测系统，实现对光缆的实时监测和预警，提高安全保障能力。
展望三
加强国际合作与交流，借鉴和吸收国际先进的安全技术和经验，推动副立井井筒悬挂光缆安全措施的创新和发展。
05
结论
总结副立井井筒悬挂光缆安全措施的意义
保障光缆安全运行
副立井井筒悬挂光缆安全措施能够有效地防止光缆在井筒内受到损伤，确保光缆的正常运行和通信的稳定性。

电缆悬挂管理制度

电缆悬挂管理制度
电缆悬挂管理制度
为提高矿井电缆悬挂合格率，保证矿井生产的安全正常运行，特制定电缆悬挂标准。

一.各单位使用的电缆在水平巷或倾角30度以下的井巷中，必须用电缆钩吊挂，掘进巷16mm2以下的电缆可以用8号铁丝制成的电缆钩吊挂，但不得捆扎。

二.电缆悬挂必须按电压、直径顺序排列悬挂整齐、不交叉、不落地，有适当的驰度(150mm)，在承受意外重力时能自由坠落。

悬挂高度应在矿车、电机车、装岩机等掉道时不致碰撞，在电缆坠落时不致落在轨道上。

三.电缆钩间距：在水平或倾斜井巷内，必须保持在2-2.5m以内。

四.综采工作面的电缆，应放入电缆槽或夹板内，工作面出口电缆应用吊梁悬挂或绑扎吊挂(单指屏蔽电缆)，不得与油管、风管、水管混吊。

五.电缆悬挂后在改变电缆直径的接线盒两端、拐弯处及沿线200m均应悬挂电缆标志牌，注明电缆编号、电压等级、截面积、长度、用途等项目。

六.井筒或巷道中的电话线和信号电缆应与电力电缆分别挂在井巷的两侧，同侧悬挂电缆时至少应距电力电缆300mm以上，并挂在电力电缆上方，在巷道内敷设的电力电缆，高压应在上面，高低压电缆的间距应大于100mm，
同等电压电缆之间的距离不应小于50mm。

七.电缆不应悬挂在压风管或水管上，不得遭受淋水或滴水。

在电缆上严禁悬挂任何物件，如果电缆同压风管，供水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m 以上距离，电缆同风筒等易燃物品应分挂在巷道两侧，否则相互之间应保持0.3m以上距离、盘圈或盘8字形的电缆不得带电，但采煤机，电缆车上的电缆不受此限。

电缆吊挂安全技术措施

电缆吊挂安全技术措施一、施工时间：2007年10月27日-12月20日二、施工地点：各水平大巷及皮带机道、斜坡等处三、施工任务：电缆吊挂四、施工负责人：安全监督人：五、施工前确认1、确认参加工作人员精神状态，身体健康；2、确认施工地点顶板、两帮完好；3、确认施工地点瓦斯浓度小于0.5%；4、确认现场20内的易燃物均已经清理干净；5、确认灭火器完好齐全；6、确认消防管路水量充足，管子接到施工地点；7、确认高开已停电；8、确认更换吊挂电缆工具准备齐全 9、确认有人工作停电牌以挂好六、作业程序1、防电缆2、电缆吊挂。

七、安全措施：1、参加吊挂人员必须学习本措施后方可工作，否则不准上岗。

作业过程中严格执行我矿“一三三三”手指口述工作法，确保作业前和作业过程中的关键点、隐患点、危险点等不安全因素及时排除。

2、吊挂前必须对当段架空线的作业空间进行检查，作业最小距离必须保证距架空线大于0.6米，否则对该段架空线停电，并执行电工操作规程，悬挂停电警示牌。

3、吊挂前先检查周围顶板以及其它安全环境，确认无误后方可施工。

4、吊挂前先将该条电缆进行停电，待停电检查无误后方可施工。

5.水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，能在意外受力时自由脱落。

电缆悬挂高度应保证在其在矿车掉道时不落在轨道或输送机上。

6.电缆悬挂点间距，水平巷道或倾斜井巷内不得超过3m，侗室内不得超2m，电缆沟内不得超过1m。

7.电缆不应悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

8.电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

9.井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如有条件限制，在井筒内应敷设在距电力电缆上方0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

10.高、低压电力电缆敷设在巷道同一侧时高、低压电缆之间的距离应大于0.1m高压电缆之间、低压电缆之间的距离不得小于50mm。
