A0,A1,A2,A3,A4内外图框尺寸和内外图框间距
cad图纸尺寸标准
cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。
电气工程CAD制图规则
电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。
1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。
图幅分为横式和立式幅面。
2.（1）图框尺寸。
在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。
需要装订时，装订的一边就要留装订边。
图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
图1-5 不留装订边的图框图1-6 留有装订边的图框(2)图纸线宽。
图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。
标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。
各区的布置形式有多种，而且不同单位的标题栏也各有特色。
根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。
图1-7 设计通用标题栏（A0和A1幅面）图1-8 设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线不同的电气图，对图线、字体和比例有不同的要求。
国标对电气工程图的图线、字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。
2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。
在电气工程图中，图线一般只用两种宽度，分别为粗实线和细实线，其宽度之比为2:1.在通常情况下，粗线的宽度采用0.5mm或0.7mm，细线的宽度采用0.25mm 或0.35mm。
在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。
【最新精选】a0,a1,a2,a3,a4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

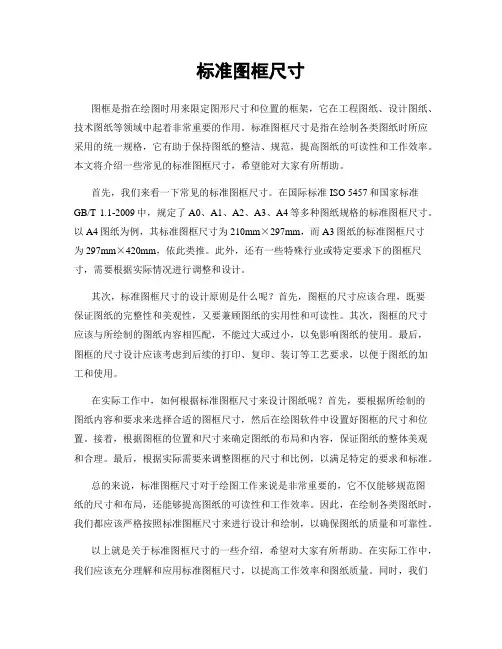

标准图框尺寸
标准图框尺寸图框是指在绘图时用来限定图形尺寸和位置的框架，它在工程图纸、设计图纸、技术图纸等领域中起着非常重要的作用。
标准图框尺寸是指在绘制各类图纸时所应采用的统一规格，它有助于保持图纸的整洁、规范，提高图纸的可读性和工作效率。
本文将介绍一些常见的标准图框尺寸，希望能对大家有所帮助。
首先，我们来看一下常见的标准图框尺寸。
在国际标准ISO 5457和国家标准GB/T 1.1-2009中，规定了A0、A1、A2、A3、A4等多种图纸规格的标准图框尺寸。
以A4图纸为例，其标准图框尺寸为210mm×297mm，而A3图纸的标准图框尺寸为297mm×420mm，依此类推。
此外，还有一些特殊行业或特定要求下的图框尺寸，需要根据实际情况进行调整和设计。
其次，标准图框尺寸的设计原则是什么呢？首先，图框的尺寸应该合理，既要保证图纸的完整性和美观性，又要兼顾图纸的实用性和可读性。
其次，图框的尺寸应该与所绘制的图纸内容相匹配，不能过大或过小，以免影响图纸的使用。
最后，图框的尺寸设计应该考虑到后续的打印、复印、装订等工艺要求，以便于图纸的加工和使用。
在实际工作中，如何根据标准图框尺寸来设计图纸呢？首先，要根据所绘制的图纸内容和要求来选择合适的图框尺寸，然后在绘图软件中设置好图框的尺寸和位置。
接着，根据图框的位置和尺寸来确定图纸的布局和内容，保证图纸的整体美观和合理。
最后，根据实际需要来调整图框的尺寸和比例，以满足特定的要求和标准。
总的来说，标准图框尺寸对于绘图工作来说是非常重要的，它不仅能够规范图纸的尺寸和布局，还能够提高图纸的可读性和工作效率。
因此，在绘制各类图纸时，我们都应该严格按照标准图框尺寸来进行设计和绘制，以确保图纸的质量和可靠性。
以上就是关于标准图框尺寸的一些介绍，希望对大家有所帮助。
在实际工作中，我们应该充分理解和应用标准图框尺寸，以提高工作效率和图纸质量。
同时，我们也应该不断学习和掌握新的绘图技术和规范，以适应不断变化的工作需求和标准要求。

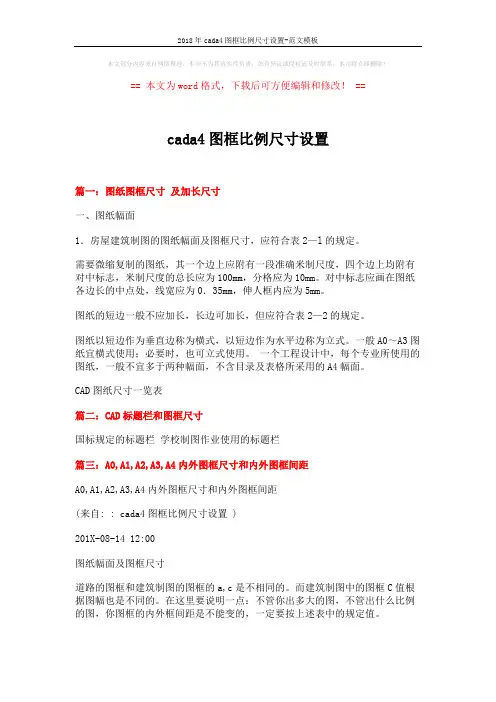

2018年cada4图框比例尺寸设置-范文模板 (2页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
cada4图框比例尺寸设置
篇一：图纸图框尺寸及加长尺寸
一、图纸幅面
1．房屋建筑制图的图纸幅面及图框尺寸，应符合表2—l的规定。
需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。
对中标志应画在图纸各边长的中点处，线宽应为0．35mm，伸人框内应为5mm。
图纸的短边一般不应加长，长边可加长，但应符合表2—2的规定。
图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0～A3图纸宜横式使用；必要时，也可立式使用。
一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。
CAD图纸尺寸一览表
篇二：CAD标题栏和图框尺寸
国标规定的标题栏学校制图作业使用的标题栏
篇三：A0,A1,A2,A3,A4内外图框尺寸和内外图框间距
A0,A1,A2,A3,A4内外图框尺寸和内外图框间距
(来自: : cada4图框比例尺寸设置 )
201X-08-14 12:00
图纸幅面及图框尺寸
道路的图框和建筑制图的图框的a,c是不相同的。
而建筑制图中的图框C值根据图幅也是不同的。
在这里要说明一点：不管你出多大的图，不管出什么比例的图，你图框的内外框间距是不能变的，一定要按上述表中的规定值。
a0,a1,a2,a3,a4图纸标准大小和格局[整理版]
![a0,a1,a2,a3,a4图纸标准大小和格局[整理版]](https://img.taocdn.com/s3/m/81efa0c685254b35eefdc8d376eeaeaad1f316a8.png)
000000制图标准规定图纸幅面和格式00000国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求0000002.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
电气设计图纸格式
图4 设计通用标题栏（A2、A3和A4幅面）
喷墨绘图机
笔试绘图机
A0，A1
1.0
0.7
A2，A3,A4
0.7
0.5
3、标题栏
标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。各区的布置形式有多种，而且不同单位的标题栏也各有特色。根据幅面的大小推荐两种比较通用的格式，分别如图3和图4所示。
电气设计图纸格式
1、图幅
图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。GB/T18135-2000《电气工程CAD制图规则》中对图幅及格式都有相关规定，绘制电气工程图时必须严格遵守。
电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1所示。图幅分为横式和立式幅面。
表2 图纸图框尺寸（单位：mm）
幅面
A0
A1
A2
A3
A4
e
20
10
c
10
5
a
25
图1 不留装订边的图框 图2 留有装订边的图框
(2)图纸线宽。图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表3所示；各种图纸的外框线均为0.25mm的实线。
表3 图纸内框线宽（单位：mm）
图纸大小幅面
绘图机类型
表1 图幅尺寸（单位：mm）
长
1189
841
594
420
297
宽
841
594
420
297
210
2、图框
（1）图框尺寸。在电气工程图中，确定图框的尺寸（如表2所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。需要装订时，装订的一边就要留装订边。图1为不留装订边的图框，图2为留有装订边的图框，右下角矩形区域表示标题栏。
AotoCAD标题栏的标准以及技术要求
AotoCAD标题栏的标准以及技术要求标题栏国家标准总结⼀、标题栏：位于每张图纸右下⾓的图框，与看图⽅向⼀致；注意: 标题栏外框线⼀律⽤粗实线绘制，右边和底边与图框线重合，内部分格线⽤细实线绘制，如下图所⽰：标题栏的字体、字⾼、线型及线宽规定如（标准来⾃《⽔利⽔电制⼯程图标准》（征求意见稿））⼆、图纸的图幅⼤⼩：（1）A0，A1号图纸标题栏：单位名称为⼆号加粗仿宋体，宽×⾼为7*5.6，其余为⼩三号仿宋体，宽×⾼为4*3.2。
（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×⾼为4*3.2，其余为⼩四号仿宋体，宽×⾼为3*2.4。
（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×⾼为3*2.4，其余为五号仿宋体，宽×⾼为3*2.4。
1515 零件名称制图审核⽇期⽇期所属单位材料数量⽐例 15 2520 140 835 图号三、零件图标题栏的⽰例：四、明细栏：明细栏如下图所⽰，每张图纸上都必须画出标题栏，装配图有明细表。
明细表按下图所⽰绘制和填写说明：明细栏（根据GB 10609.2—89）1、明细栏的画法（1）明细栏⼀般应紧接在标题栏上⽅绘制。
若标题栏上⽅位置不够时，其余部分可画在标题栏的左⽅。
（2）当明细栏直接绘制在装配图中时，其格式和尺⼨按GB 10609.2—89。
（3）明细栏最上⽅（最末）的边线⼀般⽤细实线绘制。
（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4 幅⾯单独绘制出明细栏。
若⼀页不够，可连续加页。
其格式和要求参看国标GB10609.2-89。
2、明细栏的填写（1）当明细栏直接画在装配图中时，明细栏中的序号应按⾃下⽽上的顺序填写，以便发现有漏编的零件时，可继续向上填补。
如果是单独附页的明细栏，序号应按⾃上⽽下的顺序填写。
（2）明细栏中的序号应与装配图上编号⼀致，即⼀⼀对应。
（3）代号栏⽤来注写图样中相应组成部分的图样代号或标准号。
建筑工程制图与识图-2制图的基本规定
图2.18 直径、半径、球的尺寸标注
角度的尺寸线用圆弧表示，其圆心为角的顶 点，角的两边为尺寸界线。如图2.19(a)所示。
40mm、30mm、50mm。图标应按图2.5分 区。
需要各相关工种负责人会签的图纸，还设有 会签栏，如图2.6。
学生制图作业用标题栏，可选用图2.7所示 格式。
表2.2 图纸长边加长尺寸表（mm）
幅面代号 长边尺寸
A0
1189
1338 2230
A1 841 1051
A2
594
743 1635
2.2.2 线宽
线的宽度：0.18mm、0.25mm、0.35mm、 0.5mm 、 0.7mm 、 1.0mm 、 1.4mm 和 2.0mm。
先确定图样中所用粗线的宽度b，再确定中 线宽度为0.5b，最后定出细线0.25b的宽度。
粗、中、细线形成一组，叫做线宽组，如 表2.4所示。
图框线、标题栏线的宽度见表2.5所示。
图2.12 用不同比例绘制的门立面图
为使画图快捷准确，可利用比例尺确定图线 长度。如图1.3所示。
比例应以阿拉伯数字表示，如1∶100、 1∶10、1∶5等。
比例宜注写在图名的右侧，字的底线应取平； 比例的字高，应比图名的字高小1号或2号， 如图2.14所示。
ቤተ መጻሕፍቲ ባይዱ
图2.13 比例尺的应用
图2.14 比例的注写
在实际应用中，汉字的字高应不小于3.5mm， 长仿宋体字的示例如图2.9所示。
房屋建筑制图中图纸幅面及格式
15．3．1 图纸幅面根据<<房屋建筑制图统一标准>> GBJ1-86中的规定，图纸幅面的规格分为A0，A1，A2，A3，A4共5种，各种幅面的尺寸如表15－4所示。
表15－5幅面及图框尺寸(mm)尺寸代号幅面代号A0A1A2A3A4B X L 841x1189 594x841 420x594 297x420 210x297c 10 5a 25幅面的格式及标题栏，会签栏的位置如图15.11所示，标题栏及会签栏的格式见图15.2、15.13。
15．3．2 图线根据<<房屋建筑制图统一标准>>GBJ1－86中的规定，建筑工程图应按图样的复杂程度与比例选用表15－5中的基本线宽b及线宽组，并按表15－6所示选用线型。
表15－6线宽组线宽比线宽组b 2.0 1.4 1.0 0.7 0.5 0.350.5b 1.0 0.7 0.5 0.35 0.25 0.180.35b 0.7 0.5 0.35 0.25 0.18表15－7建筑图的线型名称线型线宽用途平，剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线。
实线粗b建筑立面图的外轮廓线。
建筑构造详图中被剖切的主要部分的轮廓线。
建筑构配件详图中构配件的外轮廓线。
平，剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线。
中0.5b建筑平，立剖面图中建筑构配件的轮廓线。
建筑构造详图及建筑构配件详图中一般轮廓线小于0.5b的图形线，尺寸线，尺寸界细0.35b限，图例线，索引符号，标高符号等。
建筑构造及建筑配件不可见轮廓线。
名称线型线宽用途平面图中的起重机（吊车）轮廓线。
虚线中0.5b拟扩建的建筑轮廓线。
细0.35b图例线，小于0.5b的不可见轮廓线。
点划线粗 b 起重机（吊车）轨迹线。
细0.35b中心线，对称线，定位轴线。
拆断线0.35b不需画全的断开界线。
波浪线0.35b不需画全的断开界线。
构造层次的断开界线。
注意地平线的线宽可用1.4b。
