体积和风量等级的计算公式
风量风压计算公式
风量风压计算公式该帖被浏览了2843次|回复了4次风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/ecA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1pi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000l/min=35.31ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65%。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。
此状态简称为NTP,一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(P):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示.(3)全压(PT):所谓全压就是静压与动压之和,在使用上常以kgf/m2或mmaq来表示。
在风机中全压值是属固定,并不会因风管缩管而产生变化.风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值:P=P’[(273+t)/293](mmAq)同样,当空气密度变更时,其风压值可作如下之修正:P=P’(1.2/γ)(mmAq)式中,等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。

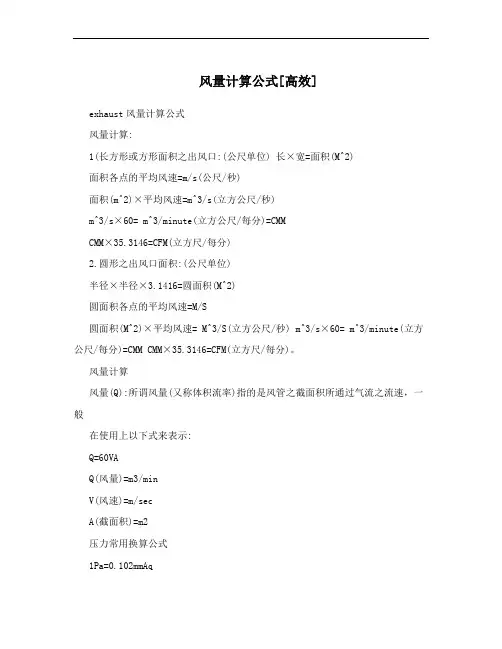

风量计算公式[高效]
风量计算公式[高效]exhaust风量计算公式风量计算:1(长方形或方形面积之出风口:(公尺单位) 长×宽=面积(M^2)面积各点的平均风速=m/s(公尺/秒)面积(m^2)×平均风速=m^3/s(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)2.圆形之出风口面积:(公尺单位)半径×半径×3.1416=圆面积(M^2)圆面积各点的平均风速=M/S圆面积(M^2)×平均风速= M^3/S(立方公尺/秒) m^3/s×60= m^3/minute(立方公尺/每分)=CMM CMM×35.3146=CFM(立方尺/每分)。
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20?,绝对压力760mmHg,相对湿度 65,。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0?,绝对压力760mmHg,相对湿度0,。
此状态简称为NTP,一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
风量计算公式
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=1mbar=1mmHg=1psi=703mmAq1Torr=1Torr=常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65%。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。
此状态简称为NTP,一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示. (3)全压(PT):所谓全压就是静压与动压之和,在使用上常以kgf/m2或mmaq来表示。
在风机中全压值是属固定,并不会因风管缩管而产生变化.风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值P = P’[(273 + t)/293] (mm Aq)同样,当空气密度变更时,其风压值可作如下之修正:P = P’(γ )(mm Aq)式中,等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
排风风量计算公式最简单方法
排风风量计算公式最简单方法排风风量的计算方法有多种,其中最简单的方法是使用风量计算公式。
以下将详细介绍排风风量的计算方法及其公式。
排风风量是指单位时间内排出的空气体积,通常用立方米/小时(m³/h)来表示。
在计算排风风量时,需要考虑到所需要排除的空气中的热量、湿度、气体浓度以及污染物等因素。
一般来说,排风风量可以通过以下几个步骤来计算:1.确定需要排出的空气的体积在实际工程中,通过测量或估算可以确定需要排出的空气的体积,例如在车间内需要排出的烟尘、废气等。
这一步的计算可以参考相关领域的设备设计规范或经验公式。
2.选择适当的排风换气次数根据需要排出的空气量和空间的体积,可以选择适当的排风换气次数。
一般来说,通常是按照每小时3-5次进行换气。
根据具体需求也可以选择更高或更低的换气次数。
3.计算实际需要排风的风量根据所需要排出的空气的体积和选择的换气次数,可以计算出实际需要排风的风量。
计算公式为:排风风量=需要排出的空气体积×换气次数其中,排风风量的单位为m³/h,需要排出的空气体积的单位为m³。
4.考虑排风系统的效率和损失除了以上的计算步骤,还需要考虑排风系统的效率和损失。
因为在实际的排风系统中,存在着因摩擦、风机效率以及管道阻力等因素而引起的风量损失。
一般来说,可以通过一些修正系数来进行风量修正,例如根据风机的效率和系统的损失率进行修正。
以上就是计算排风风量最简单的方法。
在实际工程中,还需要根据具体情况进行参数调整和修正。
希望以上信息对您有所帮助。
排风风量计算公式最简单方法
排风风量计算公式最简单方法随着技术的不断发展和应用的广泛,越来越多的行业都需要使用排风设备。
而在选择排风设备时,如何计算其风量是一个非常重要的问题。
因为风量的大小不仅影响着排风设备的性能和使用效果,还直接影响着使用成本。
今天,我将为大家介绍一下排风风量计算公式最简单的方法。
首先,我们需要知道的是,风量计算公式是由流量和风速两个参数组成的。
流量是指排风设备在单位时间内排放的气体体积,单位为m3/h;风速是指排放气体的流速,单位为m/s。
而在实际的计算中,我们通常采用的是一下几种方法。
方法一:根据使用场所的面积估算风量这种方法最为简单,适用于一些小型的使用场所,比如写字楼、家庭厨房等。
具体计算方式是:先计算出使用场所的面积(单位为m2),再根据使用场所的特点和所需的通风效果,采用适当的风速从而估算出需要的风量。
(常用的计算公式为:Q = S x H x n,其中,Q为排风量(m3/h),S为使用场所的面积(m2),H为使用场所的高度(m),n为洁净度修正系数)方法二:根据人员数量和通风强度估算风量这种方法适用于人员密集的场所,比如工厂、体育馆等。
具体计算方式是:先确定人员数量,再根据每个人需要的通风量和所需的通风强度,从而估算出需要的风量。
(常用的计算公式为:Q = n x P x t x V,其中,Q为排风量(m3/h),n为人数系数(该系数与使用场所的人员数和工作强度有关),P为每个人的换气量(单位为m3/h),t 为通风持续时间(小时),V为所需通风量)方法三:采用专业的计算软件进行计算这种方法适用于大型工程和精确度要求较高的场所,比如医院、食品加工厂等。
在这种场所中,需要考虑的因素很多,如使用场所的结构、环境条件、使用要求等。
因此,需要借助专业的计算软件进行计算。
(一般采用复杂计算公式,如:Q = V x Δp / 3600,其中,Q为排风量(m3/h),V为空气流量(m3/s),Δp为空气压力差(Pa))总之,不同的计算方法适用于不同的场所和需求,我们需要根据实际情况选择合适的计算方法。
风量的计算方法_风压和风速的关系
风量的计算方法_风压和风速的关系在通风工程、空调系统以及许多工业领域中,风量的准确计算至关重要。
而要理解风量的计算,就不得不涉及到风压和风速这两个关键因素。
它们之间相互关联,共同影响着空气的流动特性。
首先,我们来谈谈风量的定义。
风量,简单来说,就是单位时间内通过某个截面的空气体积。
通常用立方米每秒(m³/s)或者立方米每小时(m³/h)来表示。
那么,如何计算风量呢?常见的方法有两种:一种是通过测量风速来计算,另一种则是根据风压来推算。
通过风速计算风量是比较直观的方法。
假设我们有一个风道,其截面面积为 A 平方米,通过测量得到截面处的平均风速为 V 米每秒。
那么风量 Q 就可以通过公式 Q = A × V 来计算。
例如,风道的截面是一个边长为 1 米的正方形,即 A = 1 平方米,测量得到的风速为 5 米每秒,那么风量 Q = 1 × 5 = 5 立方米每秒。
接下来,我们深入探讨一下风压和风速的关系。
风压是指空气在流动过程中对物体表面产生的压力。
风速越大,风压也就越大。
它们之间的关系可以用伯努利方程来描述。
伯努利方程表明,在理想流体(不考虑粘性和能量损失)中,沿着一条流线,总压(静压与动压之和)保持不变。
静压是指流体静止时的压力,而动压则与流速的平方成正比。
动压=05 × ρ × V²,其中ρ 是空气的密度(通常在标准状况下约为12 千克每立方米),V 是风速。
静压=总压动压风压通常可以分为全压、静压和动压。
全压是指静压和动压的总和。
在实际应用中,我们常常会遇到需要根据风压来估算风速或者风量的情况。
例如,在风机选型时,已知风机所能提供的风压,就需要根据风压来推算出能够产生的风速和风量,以确定是否满足系统的需求。
如果已知风压 P 和空气密度ρ,我们可以通过公式 V =√(2P /ρ) 来计算风速。
然后再根据前面提到的通过风速计算风量的方法,求出风量。
风量计算——精选推荐
关于风量及计算关于风量及计算风量,英文名称为air quantity ,在空调自控行业中的定义为单位时间内流过管道的空气体积或质量。
单位时间内空气的流通量,有送风量、新风量等其他细分,送风量用于表明鼓风机、空调等通风设备的能力,单位是立方米/秒。
因为体积较大,一般是立方米/小时,风机风量可以到数以万计立方米/小时。
新风量,是指室内新鲜空气的总量。
我国国家标准GB/T18883-2002规定,新风量不应小于30m3/h.人。
本文讲的是洁净室风量的计算。
洁净室送风量计算洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。
实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。
在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。
我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:空气洁净度等级 GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范6级(1000级) 50~60 25~567级(10000级) 15~25 11~25 ≥258级(100000级) 10~15 3.5~7 ≥159级(1000000级) 10~15 3.5~7 ≥12注:①换气次数适用于层高小于4.0m的洁净室。
②室内人数少、热源小时,宜采用下限值。
③大于100000级的洁净室换气次数不小于12次。
风量风压计算公式
风量风压计算公式该帖被浏览了2690次?|?回复了4次风量风压计算公式风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/mi nV(风速)=m/secA(截面积)=m2压力常用换算公式1P a=0.102mmA q1mb ar=10.197m mAq1mmHg=13.6m mAq1psi=703mmA q1To rr=133.3pa1Tor r=1.333mba r常用单位换算表-风量1m3/min(CMM)=1000 l/mi n = 35.31ft3/m in(CF M)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65%。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mma q来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。
此状态简称为NT P,一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mm aq来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就是流体在风管内流动之速度所形成之压力,在使用上常以k gf/m2或mmaq来表示.(3)全压(PT):所谓全压就是静压与动压之和,在使用上常以kgf/m2或mma q 来表示。
风速风量计算方法
风量(Q :所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ (风量)=m3/minV (风速)二m/secA (截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq 1psi=703mmAq 1T orr=133.3pa 仃 orr=1.333mbar 常用单位换算表-风量 1m3/min( CMM =1000 l/min = 35.31ft3/min ( CFM常用名词说明(1)标准状态:为20C,绝对压力760mmHg相对湿度65 %。
此状态简称为STP 一般在此状态下1m3之空气重量为 1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0C,绝对压力760mmHg相对湿度0%。
此状态简称为NTP —般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmac来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示.(3)全压(PT):所谓全压就是静压与动压之和,在使用上常以kgf/m2 或mmaq来表示。
在风机中全压值是属固定,并不会因风管缩管而产生变化.风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值:P = P ' [ ( 273 + t)/293] ( mm Aq同样,当空气密度变更时,其风压值可作如下之修正:P = P ' (1.2/ 丫)(mm Aq式中,等号右侧之值如P'、t、丫等之实测压力、温度与空气密度。
新风风量的三种计算方法
新风风量的三种计算方法新风风量是衡量新风系统性能的一个重要指标,它决定了新风系统能够提供的新鲜空气量。
以下是新风风量的三种计算方法:1、根据空间体积和换气次数计算新风量可以通过空间体积和换气次数来计算。
空间体积可以通过房间的面积、高度来计算,换气次数可以根据系统的要求和房间的需求来设定。
例如,如果一个房间的面积是10平方米,高度是2.5米,那么空间体积就是102.5=25立方米。
如果需要每小时换气2次,那么新风量就是252=50立方米/小时。
这种方法比较简单,适用于估算普通房间的新风量。
2、根据人体所需新风量计算人体每天需要一定量的新鲜空气,根据人的活动量和新风的吸入量来计算所需的新风量。
一般来说,人体每分钟吸入16-22升的新鲜空气,因此可以根据房间内的人数和活动量来计算所需的新风量。
例如,如果一个房间内有2个人,他们都是轻度活动量的人,那么每小时所需的新风量就是22260=2640立方米/小时。
这种方法比较精确,适用于需要长时间保持室内空气质量的场合。
3、根据CO2浓度计算CO2浓度是新风量计算中比较常用的一个指标,通过CO2浓度可以间接地计算出室内空气的质量和新鲜度。
一般来说,室内CO2浓度应保持在1000ppm以下,如果超过这个浓度就需要增加新风量。
新风量可以通过CO2浓度和空气交换率来计算,公式为:新风量= 房间体积* 空气交换率* CO2浓度。
例如,如果一个房间的体积是30立方米,空气交换率是0.5次/小时,CO2浓度是1500ppm,那么新风量就是300.51500/1000=22.5立方米/小时。
这种方法比较准确,适用于需要精确控制室内空气质量的场合。
综上所述,以上三种方法都可以用来计算新风量,具体选择哪种方法需要根据实际情况而定。
同时,为了确保室内空气质量,建议定期开窗通风或者使用专业的室内空气净化器来增加室内的新鲜空气。
风机风量计算方法
.风机风量计算方法风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风速,所以风量计算也很简单,直接用公式Q=VF,便可算出风量.风机数量的确定根据所选房间的换气次数,计算厂房所需总风量,进而计算得风机数量。
计算公式:N=V×n/Q 其中:N——风机数量(台); V——场地体积(m3); n——换气次数(次/时); Q——所选风机型号的单台风量(m3/h)。
风机型号的选择应该根据厂房实际情况,尽量选取与原窗口尺寸相匹配的风机型号,风机与湿帘尽量保持一定的距离(尽可能分别装在厂房的山墙两侧),实现良好的通风换气效果。
排风侧尽量不靠近附近建筑物,以防影响附近住户。
如从室内带出的空气中含有污染环境,可以在风口安装喷水装置,吸附近污染物集中回收,不污染环境引风机所需风量风压如何计算1、引风机选型,首要的是确定风量;2、风量的确定要看你做什么用途,不同的用途风量确定方法不一样,请参照专业书籍或者请教专业技术人员;3、确定了风量之后,逐段计算沿程阻力和局部阻力,将它们相加,乘以裕量系数,得出需要的压力;4、查阅风机性能数据表,或者请风机厂家查找对应的风机型号即可风机风量和风压计算功率,工业方面用,设计中,通过风量和风压计算风机的大概功率功率(KW)=风量(m3/h)*风压(Pa)/(3600*风机效率*机械传动效率*1000)。
;..*1000)/风压。
风机效率*机械传动效率风量=(功率*3600*,对于联0.95至0.8;机械传动效率对于三角带传动取风机效率可取0.719 。
轴器传动取0.98 ?风量如何计算?要加入风机功率管道等因素,抽风空间的大小等立方,要怎么求出它的风机500100平方的房间我需要每小时抽风比如说:米每秒的0.50.1或的功率,管道等。
还有风速和立方怎么算出来的,比如说立方的风?以上的两个问题要求有个计500100立方或风速多长时间可以抽算公式,公式中的符号要注明。
风量计算公式
风量计算公式风量计算:1.长方形或方形面积之出风口:(公尺单位)长×宽=面积(M^2)面积各点的平均风速=m/s(公尺/秒)( K3 b: {- d v 面积(m^2)×平均风速=m^3/s(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMM2 y6 D. Y. Y+ N+ D5 CCMM×35.3146=CFM(立方尺/每分)% }9 G( C( j3 e9 [+ W: g- |% {, n, N9 C" g0 T2.圆形之出风口面积:(公尺单位)半径×半径×3.1416=圆面积(M^2)圆面积各点的平均风速=M/S圆面积(M^2)×平均风速= M^3/S(立方公尺/秒)1 l P t. B0 r* y B- s6 Xm^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)。
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65%。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。
风量风速换算计算公式
风量风速换算计算公式风量和风速是描述空气运动的两个重要参数。
风量是指单位时间内通过一些截面的空气体积,通常以立方米/秒(m^3/s)作为单位来表示;而风速是指空气运动的速度,通常以米/秒(m/s)作为单位来表示。
换算风量和风速需要使用一些基本的物理公式,下面将详细介绍这些公式以及如何进行换算。
首先,我们需要知道风量与风速的关系。
风量可以简单理解为单位时间内空气通过的截面面积和空气的速度的乘积,可以表示为以下公式:风量=截面面积×风速其中,截面面积通常以平方米(m^2)作为单位表示。
为了进行换算,我们首先需要确定截面面积和风速的单位。
一般情况下,风量通常给定,我们需要根据这个风量来计算对应的风速。
如果风量以立方米/小时(m^3/h)给定,我们可以通过以下步骤来进行换算:1.将风量转换为立方米/秒(m^3/s)。
由于1小时=3600秒,所以可以用下面的公式来计算:风量(m^3/s)=风量(m^3/h)/3600一旦我们得到了风量的数值,我们可以继续进行下一步。
2.使用风量和截面面积的关系公式,来计算对应的风速。
首先,我们需要确定截面面积的数值。
对于管道的截面面积,可以使用以下公式来计算:截面面积=π×半径^2对于其他的截面形状(如正方形、长方形等),可以使用相应的公式来计算截面面积。
一旦我们得到了截面面积和风量的数值,我们可以用以下公式计算风速:风速=风量/截面面积以上就是进行风量和风速换算的基本步骤和公式。
需要注意的是,公式中使用的单位必须保持一致。
例如,如果风量以立方米/小时(m^3/h)给定,那么截面面积也必须使用平方米(m^2)来表示,风速的单位为米/秒(m/s)。
另外,由于该范例提供的字数较多,可以适当调整文本和删除一些不必要的内容。
风量计算公式
exhaust风量计算公式风量计算:1.长方形或方形面积之出风口:(公尺单位)长×宽=面积(M^2)面积各点的平均风速=m/s(公尺/秒)面积(m^2)×平均风速=m^3/s(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)2.圆形之出风口面积:(公尺单位)半径×半径×3.1416=圆面积(M^2)圆面积各点的平均风速=M/S圆面积(M^2)×平均风速= M^3/S(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)。
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60V AQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65%。
此状态简称为STP,一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0%。
此状态简称为NTP,一般在此状态下1m3之空气重量为1.293kg。
压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力,在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
最全风量计算方法大全,果断收藏
最全风量计算方法大全,果断收藏一、新风量计算方法某计算机房面积S=65(㎡)净高h=3(米),人员n=25(人),若按每人所需新风量计算[取每人所需新风量q=30(m3/h)],则总新风量Q1=n×q=25×30=750(m3/h);若按房间新风换气次数计算[取房间新风换气次数盘p =4(次/h)],则新风量Q2=p.s.h=4×65×3=780(m3/h);由于Q2>Q1故取Q2作为设备选项型的依据;结合产品型号,可选用本公司的HRV-800新风热交换产品或送/排风HSF-25-B。
注:房间体积计算公式:体积=长×宽×送风口以下的高度应选用的新风热交换器台数或送排风机台数=房间体积×要求换风次数单台全热交换器额定新风量空调环境不同类型建筑新风量标准新风换气次数参考表二、排风量计算送风量=房间体积×送风换气次数有些地方要保持负压,如厕所,厨房等;保持正压的地方最好计算一下室内压力是好多,以免设计大了开不了门房间最小新风量Lw=nRp+Rb*Abn-室内总人数,即为人员密度与地面面积之积,人;Rp-每人最小新风量指标,m3/(h·人);Rb-每平方米地板所需要最小新风量标准,m3/(h·m2);Ab-地板面积,m2.三、新风机组新风机组是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内,在进入室内空间时替换室内原有的空气。
当然以上所提到的功能得根据使用环境的需求来定,功能越齐全造价越高。
定义为保障室内空气品质,为室内空间配备集中新风系统,而供应新风并对新风进行处理的主机则称为新风机组。
新风机组的控制新风机组控制包括:送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。
风量计算公式
共享知识分享快乐风量计算公式风量计算:1. 长方形或方形面积之出风口:(公尺单位)长x宽二面积(MT)面积各点的平均风速=m/s (公尺/秒)(K3 b: {- d v面积(m^2)x平均风速=mT/s (立方公尺/秒)m A3/s x 60= m A3/minute(立方公尺/ 每分)=CMM2 y6 D. Y. Y+ N+ D5 CCMM 35.3146=CFM(立方尺/ 每分)%}9 G( C( j3e9 [+ W: g- % {, n, N9 C" g0 T2. 圆形之出风口面积:(公尺单位)半径X半径X 3.1416=圆面积(MA2)圆面积各点的平均风速=M/S圆面积(MA2)X平均风速=MA3/S (立方公尺/秒)1I P t. BO r* y B- s6 XmA3/s x 60= mA3/minute(立方公尺/ 每分)=CMMCMM 35.3146=CFM(立方尺/ 每分)。
风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:页眉内容Q=60VAQ (风量)=m3/minV (风速)=m/secA (截面积)=m2压力常用换算公式1Pa=0.102mmAq 1mbar=10.197mmAq 1mmHg=13.6mmAq 1psi=703mmAq 1Torr=133.3pa1Torr=1.333mbar常用单位换算表- 风量1m3/min( CMM) =1000 l/min = 35.31 ft3/min (CFM)常用名词说明(1)标准状态:为20 C,绝对压力760mmHg相对湿度65%。
此状态简称为STP 一般在此状态下1m3之空气重量为1.2kg 。
( 2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和,一般用kgf/m2或mmac来表示。
(3)基准状态:为0C,绝对压力760mmHg相对湿度0%。
风量风压风速的计算方法
离心式风机风量风压转速的关系和计算n:转速 N:功率 P:压力 Q:流量Q1/Q2=n1/n2 P1/P2=(n1/n2)平方 N1/N2=(n1/n2)立方风机风量及全压计算方法风机功率(W)=风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)全压=静压+动压。
风机马达功率(W)=风机功率(W)*130%= 风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)*130%风机的.静压.动压.全压所谓静压的定义是:气体对平行于气流的物体表面作用的压力。
通俗的讲:静压是指克服管道阻力的压力。
动压的定义是:把气体流动中所需动能转化成压的的形式。
通俗的讲:动压是带动气体向前运动的压力。
全压=静压+动压全压是出口全压和入口全压的差值静压是风机的全压减取风机出口处的动压(沿程阻力)动压是空气流动时自身产生的阻力P动=0.5*密度*风速平方P=P动+P静、两台型号相同且转速相等的风机并联后.风量最高时是两台风机风量的90%左右.风压等于单台风机的压力。
2、两台型号相同且转速相等的风机串联后.风压是单台风机风压的2倍.风量等于单台风机的风量。
3、两台型号不同且转速不等并联使用.风量等于较大的一台风机的风量.风压不叠加。
4、两台型号不同且转速不等.型号较大的一台置前串联使用.风压小于单台风机的风压.风量等于较大的一台风机的风量风速与风压的关系我们知道.风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系.风的动压为wp=0.5·ro·v² (1)其中wp为风压[kN/m²].ro为空气密度[kg/m³].v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有 ro=r/g。
在(1)中使用这一关系.得到wp=0.5·r·v²/g (2)此式为标准风压公式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
体积和风量等级的计算公式
风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速,一般在使用上以下式来表示:
Q=60VAQ(风量)=m3/min V(风速)=m/sec A(截面积)=m2
风速与风量是怎么换算的?
风速与风量换算公式:L=3600*F*V
公式中:F风口通风面积m2
V测得的风口平均风速(m/s)
计算排风机出口的风量,风速,管道直径:管径D(m);风速
U(m/s);风量Q(m3/h);S截面积(m)。
L管道长度
(m)D=√{4Q/(3.14U3600)}U=Q*4/{(D/2)^2*3.14*3600}。
