工厂供电参考复习资料
工厂供配电复习资料
1、工厂供电系统是电力系统在工厂内部的供电系统，它由_ _ _、_ 、___ __和___ ___组成。
2、衡量电能质量的三个参数是 _、____ ___、___ ___。
3、工厂用电设备的工作制分为 _、____ ___、___ ___。
4、线路和变压器均具有电阻和电抗，因而功率损耗分为___ __和___ ___两部分。
5、过电流保护装置分两种为：____ ___、___ ___。
6、提高自然功率因数的方法就是采用降低备用电设备所需的以改善其功率因数的措施。
7、高压配电网和低压配电网的接线方式有三种 _、____ ___、___ ___。
8、工厂变电所主接线方案的基本要求有四条 _、____ ___、___ ___、。
9、电力负荷分三类 _、____ ___、___ ___。
10、交流装置中A、B、、C三相涂色为 _、____ ___、___ ___。
11、短路电流的计算方法有____ ___、___ ___。
12、我国现阶段各种电力设备的额定电压有三类 _、____ ___、 _。
13、将发电厂的电能送到负荷中心的线路叫 _线路。
14、保护接地分为三种 _、____ ___、 _。
15、变压器的保护有 _、____ ___、 _、____ ___、___ ___。
16、电流互感器二次则不能，也不能装。
17、电力系统中出现最多的故障形式是 _。
18、工厂低压配电系统接线方式有 _、____ ___、___ ___方式。
19、电力负荷按供电的可靠性分为 _、____ ___、___ ___。
20、电气装置的接地分为 _、____ ___、___ ___三种。
21、绝缘导线的敷设方式有 _、____ ___两种。
22、按规定，裸导线A、B、C三相涂漆的颜色分别对应为 _、____ ___、___ ___ 三色。
23、单相接地保护是利用系统发生单相接地时所产生的 _来实现的。
24、工业企业的户外配电网结构最常见的便是____ ___、___ ___。

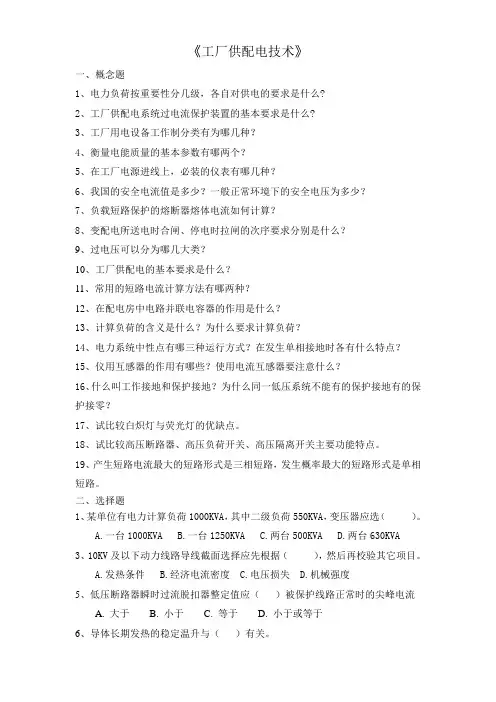

工厂供配电技术复习资料
《工厂供配电技术》一、概念题1、电力负荷按重要性分几级，各自对供电的要求是什么?2、工厂供配电系统过电流保护装置的基本要求是什么?3、工厂用电设备工作制分类有为哪几种？4、衡量电能质量的基本参数有哪两个？5、在工厂电源进线上，必装的仪表有哪几种？6、我国的安全电流值是多少？一般正常环境下的安全电压为多少？7、负载短路保护的熔断器熔体电流如何计算？8、变配电所送电时合闸、停电时拉闸的次序要求分别是什么？9、过电压可以分为哪几大类？10、工厂供配电的基本要求是什么？11、常用的短路电流计算方法有哪两种？12、在配电房中电路并联电容器的作用是什么？13、计算负荷的含义是什么？为什么要求计算负荷？14、电力系统中性点有哪三种运行方式？在发生单相接地时各有什么特点？15、仪用互感器的作用有哪些？使用电流互感器要注意什么？16、什么叫工作接地和保护接地？为什么同一低压系统不能有的保护接地有的保护接零？17、试比较白炽灯与荧光灯的优缺点。
18、试比较高压断路器、高压负荷开关、高压隔离开关主要功能特点。
19、产生短路电流最大的短路形式是三相短路，发生概率最大的短路形式是单相短路。
二、选择题1、某单位有电力计算负荷1000KVA，其中二级负荷550KVA，变压器应选（）。
A.一台1000KVAB.一台1250KVAC.两台500KVAD.两台630KVA3、10KV及以下动力线路导线截面选择应先根据（），然后再校验其它项目。
A.发热条件B.经济电流密度C.电压损失D.机械强度5、低压断路器瞬时过流脱扣器整定值应（）被保护线路正常时的尖峰电流A. 大于B. 小于C. 等于D. 小于或等于6、导体长期发热的稳定温升与（）有关。
A. 起始温升B. 电压等级C．载流量三、计算题1、车间负荷计算。
2、短路计算。
工厂供电复习资料(含答案)
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
工厂供电复习资料
工厂供电复习资料第1章引论（1-48）1.1电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。
（对）2.电力系统由发、变、输、配、用五部分组成。
（对）3.变电，包括升压变电、降压变电。
（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
（对）5.电网由电力线路、变配所组成。
（对）6.电力线路按其架设方法可分为架空线路和电缆线路。
（对）7.变配所是配电所的别称。
（错）8.配电所是改变电压的地方。
（错）9.变电所是分配电能的地方。
（错）10.电能最大的用户是同步电动机。
（错）1.2电力系统额定电压（11-20）11电能的质量指标有：a、电压B.频率C.电流D.功率【答案：a，b】12电网额定电压是指线路的额定电压。
（是）13负载的额定电压与线路的额定电压不同。
（错误）14发电机的额定电压高于线路的额定电压（）a．1%b．3%c．5%d．10%[答：C]15变压器原边接线路时额定电压与线路额定电压不同。
（错）16变压器原边接发电机时额定电压与发电机的不同。
（错）17变压器副边接负载时额定电压比负载的高出a、 1%b.3%c.5%d.10%【答案：c】18.变压器二次侧与线路连接时，额定电压高于线路电压a．1%b．3%c．5%d．10%[答：D]19线路的额定电压是指线路首端、末端的平均电压。
（对）20.同一电压线的电压允许偏差一般为±10%。
（错）1.3电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。
（对）22中点接地系统的可靠性较好。
（错）23中点不接地系统的经济性较差。
（对）24中性点不接地系统包括中性点不接地系统和中性点阻抗接地系统。
（对）25小电流接地方式包括中性点不接地。
（错）26大电流接地方式包括中点接地一种。
（对）27中性点不接地系统发生单相接地时，两个完整相的端部电位上升到线路电压水平。
（右）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。
工厂供电复习
选择题25分填空题25分判断题10~15分简答题20分计算题20~25分第一章1.【工厂供电】就是指工厂所需电能的供应和分配，亦称工厂配电。
2. 工厂供电基本要求：安全、可靠、优质、经济。
3. 一般中型工厂的电源进线是6~10kV。
4. 供电系统并联电容器是用来补偿系统的无功功率、提高功率因素的。
5. 只经一次降压，将35kV直接降压为低压用电设备所需的电压（220V / 380V）的供电方式称为高压深入负荷中心的直配方式。
6. 配电所的任务：接受电能和分配电能。
变电所的任务：接受电能、分配电能和变换电压。
母线的任务：汇集电能和分配电能。
7.【工厂供电系统】是指从电源进线进厂起到高、低压用电设备进线端止的整个电路系统，包括厂内的变、配电所及所有高、低压配电线路。
8. 电网可按电压高低和供电范围大小分为区域电网和地方电网。
区域电网的供电范围大，电压一般在220kV及以上，地方电网的供电范围较小，最高电压一般不超过110kV，工厂供电系统属于地方电网。
9. 【简答题预测1】什么是电力网或电网，动力系统的概念是什么，建立大型电力系统（联合电网）的优越性有哪些？答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网；电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统；优越性：（1）可以更经济合理地利用动力资源（2）可以更好地保证供电的电能质量（3）可以大大地提高供电的可靠性10. 电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。
11. 一般交流电力设备的额定频率为50Hz,此频率通称为工频。
12. 求额定电压的填空题（见P10、P27习题1-1、1-2）13. 电压高低划分标准：1000V以下为低压；1000V~10kV或35kV为中压；35kV或以上至110kV或220kV为高压；220kV或330kV及以上为超高压；800kV及以上为特高压。
工业企业供电考试复习资料
工业企业供电1. 发电机额定电压比线路额定电压高5℅。
2.某一段电力线路两端电压的向量差称为电压降，线路两端电压的幅值差称为电压损失，而工厂用电设备上所加的电压偏离电网额定电压的幅度称为电压偏移。
3. 继电保护装置的三相两继电式接线方式具有三个电流互感器配两个过电流继电器。
4. 工厂高压线路的反时限过电流保护装置的动作具有动作时间与短路电流大小成反比特点。
5.由于负荷急剧变化产生的电压变化叫电压偏差。
6.电机的外壳接地属于保护接地系统。
7.当电源中性点不接地的系统发生单相接地时，设备仍能照常运行。
8.在配电设计中，通常采用30min的最大平均负荷作为按发热条件选择电器或导体的依据。
9. 定时限过流保护动作值是按躲过线路最大负荷电流整定的。
10. 抑止高次谐波采用高通滤波器。
11. 中性点经消弧线圈接地系统称为小电流接地系统。
12. 在求计算负荷P30时，我们常将工厂用电设备按工作情况分为：连续运行工作制，短时工作制，断续周期工作制。
13. 电流互感器的二次侧额定电流为5A，使用时要注意二次侧不能开路。
14. 低压断路器作电机保护时，其动作电流应大于等于启动电流。
15. 如果本地区有两种以上可供选择的电源电压，选择供电电压的原则是负荷大小和距离远近。
16. 按经济电流密度选择导线截面是从投资与运行费用的综合效益角度出发的。
17. 对无功功臣率的描述正确的是无功功率在建立磁场中作用不能忽略。
18. 熔断器与导线各电缆配合保护时，在短路条件下其熔体的额定电流应小于等于线路的最大允许电流。
19. 变压器二额定电压是一次有额定电压，二次空载时的电压。
20. 吊车电动机组的功率是指将额定功率换算到负载持续率为25％时的有功功率。
21.电压互感器的二次侧额定电压为100V，使用时要注意二次侧不能短路。
22. 用电设备台数较少，各台设备容量相差悬殊时，宜采用二项式法，一般用于干线.配变电所的负荷计算。
23. 电力变压器二次侧的额定电压比电网电压高10%。
工厂供电总复习（含答案）
⼯⼚供电总复习（含答案）⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求：安全、可靠、优质、经济。
2、发电⼚按其所利⽤的能源不同，主要分为⽔⼒发电、⽕⼒发电、和核能发电。
3、电⼒系统的中性点运⾏⽅式：有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、⼯⼚⾃备电源有柴油发电机组⾃备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电⽓设备的端电压与额定电压之差⼆、选择题，每题3分，共15分。
1、具有总降压变电所的⼯⼚供电系统的进线电压，⼚区⾼压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后，故障相电压为----------------，⾮故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与⽆功损耗D．平均负荷与可靠性三、判断题：1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。
工厂供电复习资料.doc
简答题2、中性线、保护线和保护中性线有什么区别？有什么作用？我国的220/380V低压配电系统，广泛采用中性点直接接地的运行方式（1）中性线（N线）：其功能一是用来接采用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流利单相电流，三是减小负荷中性点的电位偏移。
（2）保护线（PE线）：是为保障人身安全、防止发生触电事故用的专用线。
（3）保护中性线（PEN线）：兼有中性线和保护线的功能。
在我国通称为“零线”，俗称“地线”。
3、内桥式、外桥式的概念及适用场所不同。
内桥式：其一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在线路断路器QF11和QF12 的内侧，靠近变压器。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：用于电源线路较长因而发生故障和停电机会较多，而所内变压器不需经常切换的总降压变电所。
外桥式：其一次侧的高压断路器QF10也跨接在两路电源进线之间，但处在线路断路器QF11和QF12的外侧，靠近电源方向。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：与内桥式比，适用于电源线路较短而变电所昼夜负荷变动较大、经常切换变压器的总降变。
45、在采用高压隔离开关•断路器的电路中，送电时、停电时应如何操作? 送电时：先合隔离开关，后合高低压断路器停电时：先断高低压断路器，后断隔离开关6、电气平面图上配电线路标注的BLV.500・（3*120+l*70+PE70） PC80-WC是什么含义？a b-c（d*e +f*g +PEh） i- jka:线缆编号b:线缆型号c:并联电缆或线管根数（1根就省略）d:相线根数e:相线截而（mm2）f:N线或者PEN线根数g:N线或者PEN线截面（mm2） h: PE线截面（mm2） i：线缆敷设方式代号（见下表）j：线缆敷设部位代码k:线缆敷设高度（m）BLV-500-（3*120+l*70+PE70） PC80-WC:表示电缆线路编号为BLV,电缆型号为500V, 1根电缆并联，每根电缆有3根相线芯，截面为120mm2, 有1根中性线芯，截而为70mm2,另有一根保护线芯，截面也为70mm2,敷设方式为穿硬塑料管敷设，管内径为80mm,暗敷在墙内，电缆敷设高度离地3.5m判断题：1、变电所的任务：从电力系统受电、经过变压，再分配电能。
工厂供电复习参考
（1） 总的等效三相计算负荷 因 B 相的有功计算负荷最大，故取 B 相计算等效三相计算负荷，由此可得
P30 3P30.B 3 28.6kW 85.8kW Q30 3Q30.B 3 9.38k var 28.1k var
22.7kV A 3 0.38kV 34.5 A 。
了解例题 3：3、已知某机修车间的金属切削机床组，拥有 380V 的三相电动 机 7.5kw3 台，4kw8 台，3kw17 台，1.5kw10 台。试用二项式法来确定机床组的 计算负荷。 解：由附录表 1 查得 b 0.14, c 0.4, x 5, cos 0.5, tan 1.73 。 设备总容量为 Pe=120.5kW。 x 台最大容量的设备容量为 Px=P5=7.5kW×3+4kW×2=30.5kW 有功计算负荷为 P30=0.14×120.5Kw+0.4×30.5Kw=29.1Kw 无功计算负荷为 Q30=29.1Kw×1.73=50.3kvar
εN ε
。
14、 我国目前普遍采用的确定用电设备组计算负荷的方法， 有需要系数法和二项 式法。 15、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合? 计算负荷的方法 ：需要系数法 ：确定计算负荷的基本方法,常用。 二项式法：设备台数少，容量差别悬殊时采用。 16、 用电设备组的有功计算负荷：P30 =K d ∗ Pe（需要系数(三台以下时 Kd ＝1)） 。 视在功率为： S30
解：
Sd 100MVA,
Sd 3U c1
Uc1 10.5kV,
I d2 0MVA 144.34kA 3 0.4kV
关于工厂供电的相关复习资料
• 29.母线属于 ( 裸导线 ) • 30. 有一条导线型号为BLX-500，说明该导线是 ( 橡皮绝缘导线 ) • 31.我国6-10kv配电电压器可以抑制斜坡的变压器绕组组别是 ( Dy ) • 32.控制系统若想得到需要的延时时间应使用 ( 时间继电器 ) • 33.我国规定的安全电流 ( 30mA·s ) • 34.三相四线制低压架空线路，一般采用 ( 水平 )排列 • 35.尖峰电流是指持续时间1~2秒短时最大 ( 负荷电流
• • • • • • •
29 在高压线路发生三相短路时Ish=（1.51）I” 30 在1000kV及以上的电力变压器中，发生三相短路时，ish=（1.84）I” 31在1000kV及以上的电力变压器中，发生三相短路时，Ish=（1.09）I” 32按标幺值法进行短路计算时，通常取Sd=100MVA 33已知Sd=100MVA，Ud=10.5kV,则Id=5.5kA。 34在无限大容量系统中，同一地点的两相短路电流为三相短路电流（0.866） 倍。 35用于电气设备选择校验短路电流，应采用（三）相短路电流。
11.说明功率因数提高对供电系统的 好处？
• 1、功率因数提高，有功功率不变的条件下， 无功功率将减小，视在功率减小，负荷电 流减小， • 2、使系统的电能损耗和电压损耗相应降低， 既节约了电能又提高了电压质量， • 3、可选较小容量的供电设备和导线电缆。
12.电压互感器的功能是什么？使 用时注意哪些事项？
• • • • • • •
36（两）相短路电流主要用于相间短路保护的灵敏度检验 37短路电流通过电气和导体，一方面要产生很大的电动力，即（电动效应） 38短路电流通过电气和导体，另一方面又产生很高的温度，即（热效应） 39（变电所）担负着从电力系统授电，经过变电，然后配电任务。 40 （高压负荷开关）具有简单的灭弧装置，因而能通断一定的负荷电流，但 是他不能断开短路电流，所以一般与高压熔断器串联使用。 41 （高压断路器）的功能是不仅能通断正常负荷电流而且能接通和承受一定 时间的短路电流，并能在保护装置作用下，自动跳闸，切除短路故障。 42 （低压断路器）又称低压自动开关，能带负荷通断电路，又能在短路过负 荷和低电压下自动跳闸。
工厂供电复习资料
1.工厂供电：是指工厂所需电能的供应和分配，亦称工厂配电。
2.意义：生产自动化后增加产量、提高质量、减轻劳动强度。
供电中断，会引起设备损坏，可能发生人身事故。
3. 基本要求：安全、可靠、优质、经济4. 工厂供电设计内容：对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算。
5. 电压波动的概念：电压波动是指电网电压有效值的连续快速变动6. 电压偏差概念：电压偏差是指电气设备的端电压与其额定电压之差。
7. 中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统8. 中性点接地种类：TN 系统、TT 系统和IT 系统9. 电力负荷：（1）耗用电能的用电设备或用户；（2）用电设备或用户耗用的功率大小或电流大小。
10. 负荷分级：(1) 一级负荷 一级负荷为中断供电将造成人身伤亡者，或者中断供电将在政 治、经济上造成重大损失者，(2) 二级负荷 二级负荷为中断供电将在政治、经济上造成较大损失者，(3) 三级负荷 三级负荷为一般电力负荷，所有不属于上述一、二级负荷者均属三级负荷11. 工厂电力负荷的分级及其对供电电源的要求一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。
双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
12. 负荷曲线：表示电力负荷随时间变动情况的一种图形。
从负荷曲线上可以掌握负荷变动规律，获得对设计和运行有用的资料。
13. 负荷曲线、负荷计算所用的物理量（1）年最大负荷(Pmax)：全年中负荷最大工作班内消耗电能最大的半小时的平均功率,又叫半小时最大负荷P30 。
（2）年最大负荷利用小时(Tmax)（是一个假想时间） 一班制：Tmax=1800—3600h 、两班制：Tmax=3500—4800h 、三班制：Tmax=5000—7000h （3）平均负荷： （4）负荷系数（负荷率）： 14.计算负荷的方法 ：需要系数法 ，常用二项式法，设备台数少，容量差别悬殊时采用。
工厂供电复习
1.对工厂供电工作有哪些基本要求?安全、可靠、优质、经济2.工厂供电系统包括哪些范围？包括工厂内的变配电和所有的高低压供配电线路3.什么叫电力系统、电力网和电力系统？由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统；电力系统中各级电压的电力线路及其联系的变电所,称为电力网；电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统4.衡量电能质量的两个基本参数是什么？电压和频率5.工厂的高压配电电压和低压配电电压各如何选择？工厂高压配电电压通常为10kV,低压配电电压一般采用220V/380V6.三项交流电力系统的电源中性点有哪些运行方式？①电源中性点不接地;②中性点经阻抗接地;③中性点直接接地7.低压配电系统中的中性点（X线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？'线:一是用来接额定电压为系统相电压的单相用电设备;二是用来传导三相系统中的不平衡电流和单相电流;三是减小负荷中性点的电位偏移；PE线:它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分通过保护线接地,可在设备发生接地故障时减少触电危险；PE\线:它兼有 '线和PE线的功能8.电力负荷按重要程度分为哪儿级?各级负荷对供电电源有什么要求？一级负荷;二级负荷;三级负荷；一级负荷:除上述两路电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统；二级负荷:要求山两回路供电，供电变压器也应有两台；三级负荷：无特殊要求9.工厂用电设备按其他工作制分哪儿类？连续工作制设备、短时工作制设备、断续工作制设备10.短路有哪些形式?哪种短路形式的可能性（儿率）最大?哪些短路形式的危害最为严重?形式:三相短路、两相短路、单相短路和两相接地短路；单相短路的可能性最大;三相短路造成的危害最为严重11.什么叫短路电流的电动效应?它应该采用哪一个短路电流来汁算?高压负荷开关:具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流；高圧断路器:能通断正常负荷电流，而且能接通和承受一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障15.对丄厂变配电所主接线有哪些基本要求?变配电所主接线图有哪些绘制方式?各适用于哪些场合？对工厂变配电所主接线的基本要求:安全、可翥、灵活、经济；主接线图绘制形式:系统式主接线图一一用于变配电所的运行中；装置式主接线图一一用于变配电所施工图中使用16.什么叫内桥式接线和外桥式接线?各适用于什么场合？内桥式接线,靠近变压器;多用于电源线路较长因而发生故障和停电检修的机会较多、并且变压器不需经常切换的总降压变电所；外桥式接线，靠近电源方向；适用于电源线路较短而变电所昼夜负荷变动较大、宜于经济运行需经常切换变压器的总降压变电所17.在采用高压隔离开关-断路器的电路中,送电时应如何操作?停电时乂应如何操作？送电:一定要按照先合母线侧隔离开关或刀开关、再合线路侧隔离开关或刀开关、最后合高低压断路器的顺序依次操作；停电:一定要按照先拉高低压断路器、再拉线路侧隔离开关或刀开关、最后拉母线侧隔离开关或刀开关的顺序依次操作18.试比较放射式接线和树干式接线的优缺点以及适用范用？放射式:供电可靠性比较高，但是其高压开关设备用得较多，从而投资增加；树干式：多数情况下，能减少线路有色金属消耗量，但供电可幕性较低，且实现自动化方面适应性较差19.一般动力线路宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件？动力线路:发热条件；照明线路:允许电压损耗20.三相系统中的中性线C（线）截面一般情况下如何选择？不小于线路的50%21.供电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求？过电流保护装置:熔断器、低压断路器、继电保护；基本要求:选择性、速动性、可幕性、灵敏度22.两相两继电器式接线和两相一继电器式接线相间短路保护,各有哪些优、缺点？两相两继电器式:①一次电路发生三相短路或两相短路时，都至少有一个继电器要动作；②两相继电器式接线在一次电路发生任意相间短路时,Kw二1;两相一继电器式:①两相一继电器式接线能反应各种相间短路故障，但不同短路的保护灵敏度有所不同；②少用了一个继电器,较为简单经济23.采用低电压闭锁为什么能提高过电流保护的灵敏度？凡装有低电压闭锁的过电流保护装置的动作电流I op,不必按躲过线路的最大负荷电流I L max来整定，而需按躲过线路的计算电流130来整定24.电流速断器保护的动作电流为什么要按躲过被保护线路末端的最大短路电流来整定?这样整定后乂会会出现什么问题?如何弥补？因为只有如此整定，才能避免在后一级速断保护线路首端发生三相短路时前一级速断保护误动作的可能性，以保证保护的选择性。
【VIP专享】工厂供电复习资料(含答案)
，原来的倍，变为相电压倍，原来的倍，不变，3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
A、计费测量，即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的？（）A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是（）。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是（）。
A、短路电流超过整定值时，动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
（）A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题（每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
[VIP专享]工厂供电复习资料(含答案)
![[VIP专享]工厂供电复习资料(含答案)](https://img.taocdn.com/s3/m/f031ffbd915f804d2a16c18c.png)
，原来的倍，变为相电压倍，原来的倍，不变，3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
A、计费测量，即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的？（）A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是（）。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是（）。
A、短路电流超过整定值时，动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
（）A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题（每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电期末复习材料(知识点总结范文)
第一章第三节电力系统的电压与电能质量（工频偏差）3、发电机的额定电压发电机额定电压规定高于同级线路额定电压的5％用于补偿线路上的电压损失（1）电力变压器一次侧电压当变压器直接与发电机相联时，其一次绕组额定电压应与发电机额定电压相同，高于线路电压5％当变压器不与发电机相联而是在线路上时，其一次绕组额定电压应与电网额定电压相同。
（2）电力变压器二次侧电压二次侧供电线路较长时，高于线路电压10％，其中5%用于补偿变压器满载供电时一、二次绕组上的电压损失；另外5%用于补偿线路上的电压损失二次侧供电线路不太长时，高于线路电压5％，可以不考虑线路上的电压损失，只需要补偿满载时变压器绕组上的电压损失即可三、电能质量指标1、电压：电压偏差、电压波动、电压波形三相对称性，允许误差±5％2、频率我国50Hz，允许误差不得超过土0.5Hz电压偏差电压偏差是指用电设备的实际电压与额定电压之差，用占额定电压的百分数来表示NUUU%UN电压偏差的允许值1005kV及以上电压供电的用户：±5%10kV及以下高压供电和低压电力用户：土7%低压照明用户：+5%〜-10% 第四节电力系统中性点运行方式及低压配电系统接地型式我国电力系统中性点有三种运行方式：中性点不接地小电流接地系统中性点经消弧线圈接地中性点直接接地大电流接地系统低压配电系统的接地型式(一)TN系统TN-C系统该系统中的N线与PE线合为一根PEN线，所有设备的外露可导电部分均接PEN线TN-S系统该系统中的N线与PE线完全分开，所有设备的外露可导电部分均接PE线TN-C-S系统该系统的前一部分全为TN-C系统，而后面则有一部分为TN-C系统，另有一部分为TN-S系统a)TN-C系统b)TN-S系c）TN-C-S系统低压配电的TN（二）TT系统系统其电源中性点也直接接地。
与上述TN系统不同是，该系统的所有设备外露可导电部分均各自经PE线单独接地低压配电的TT系统（三）IT系统其电源中性点不接地或经约1000Q阻抗接地，其中所有设备的外露可导电部分也都各自经PE线单独接地低压配电的IT系统低压配电系统中，凡是引出有中性线（N线）的三相系统，包括TN系统（含TN-C、TN-S和TN-C-S系统）及TT系统，都属于“三相四线制”系统，正常情况下不通过电流的PE线不计算在内。
工厂供电复习资料(含答案)
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
工厂供电复习资料
一、填空题1、电力系统由、、和组成。
2、发电机引出线导体的截面积按选择，而配电装置母线的截面积则是按选择的。
3、大型火力发电厂厂用电系统接线通常都根据的接线原则，采用的接线形式。
4、水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为。
5、在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是；当每相为多条矩形时，工程计算目的是。
6、高压断路器开断交流电路时，决定熄弧的基本因素是和。
电弧不再重燃的条件是。
7、发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量。
8、负荷中心一般有变电所或配电所，电压的升高或降低是通过来完成。
9、将发电厂的电能送到负荷中心的线路叫线路。
10、将负荷中心的电能送到各用户的电力线路叫线路。
11、在电力系统的内部，应尽可能的简化等级，减少层次，以节约投资与降低运行费用。
12、决定供电质量的主要指标有哪四个、、、。
13、负荷曲线是一种反应的曲线。
二、选择题1、变压器二额定电压是（）。
A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压，二次有额定负载的电压D 一次有额定电压，二次空载时的电压2、零序电流保护的特点是反应（）。
A 机间短路B 三相短路C 两相短路D 单机保护3、避雷器是防止电侵入的主要保护设备，应与保护设备（）。
A 并联B 串联C 接在被保护设备后4、下列设备在工作中属于工作接地（）。
A 避雷器B 电压互感器C 电动机D 变压器外壳5、熔断器与导线各电缆配合保护时，在短路条件下其熔体的额定电流应（）。
A 大于等于线路的正常负荷电流B 大于等于线路的最大负荷电流C 小于等于线路的最大允许电流D 小于等于线路的过负荷电流6、中性点经消弧线圈接地运行方式一般采用（）方式。
A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是（）。
A、由于系统运行方式改变及负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自（）。
工厂供电复习资料
工厂供电复习资料一、填空1．电能的输送方式有__________和__________两种。
2．电力系统中性点运行方式有__________、__________、__________三种。
3．衡量供电质量的主要指标是指交流电的__________、__________和__________。
4．频率的调整主要依靠__________。
5．一级负荷（又叫保安负荷）应要求__________和__________供电。
6．填写电器图形符号：高压负荷开关__________；高压断路器__________、阀型避雷器__________。
7、中性点直接接地系统如110KV电压互感器变比为__________，中性点不直接接地系统如35KV电压互感器变比为__________。
8、一般情况下，电容器运行时电压超过额定电压的__________倍或电流超过额定电流的__________倍时，应将电容器退出运行；9、变电所的防雷设施主要有__________、__________；10、为保证电力设备和设施安全运行和满足正常故障要求而进行的接地，称为__________，电阻值为__________。
11、电力系统的过电压有两种，一种是__________过电压，一种是__________过电压。
12、隔离开关、接地开关和断路器之间都应安装__________的电气、电磁和机械闭锁装置。
13、系统发生断相故障时（一相或两相断相）造成不对称运行，在此种情况下，系统为__________运行。
14、电流互感器二次侧不允许__________，电压互感器二次侧不允许__________。
二．名词解释1．电力系统：2．反时限过电流保护：3．电气的“地”：4．工作接地：5．变电所：三．简答题1、工厂供电电压如何选择？2、两台变压器并列运行的条件是什么？3、线路运行时突然停电如何处理？4、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?5、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?6、什么叫短路计算电压?它与线路额定电压有什么关系?7、短路有哪些形式?哪种短路形式的可能性最大?哪些短路形式的危害最为严重?8、什么叫无限大容量的电力系统?它有什么特点?在无限大容量系统中发生短路时，短路电流将如何变化?能否突然增大?9、什么叫短路?短路故障产生的原因有哪些?短路对电力系统有哪些危害?四、判断题（）1 、配电装置包括测量电器，故便携式电压表和电流表属于配电装置。
工企业供电复习资料
第一章1、什么是电力用户、电力网、电力系统？电力系统:由生产、转换、输送、分配及应用电能的各种电力设备（负荷）组成的主系统和由调节、保护、测量、控制等装置组成的辅助系统所构成的各部件间相互作用着的大系统。
电力网——电力系统中除发电厂和电能用户之外的部分。
电能用户(负荷)——使用和消耗电能的用电设备或用电单位2、电力工业生产的特点是什么？①从发电厂发出的电能，除了少部分自用及供给附近电力用户外，大部分都要经过升压变电所升压后，采用高电压进行电力传输，送给远方的电力用户使用。
（电源）②输电线路电压愈高，电力的输送距离就愈远。
输送一定的功率，电压愈高线路中的电流愈少，从而减少线路上的电压、电能损耗。
（电力传输）③发电、供电、用电的全过程在一瞬间完成。
④发电量随用电量的变化而变化，生产量和消费量是严格平衡的。
⑤电力系统的暂态过程非常迅速，以10－3～10－6s计。
⑥对电能质量（电压和频率）要求非常严格。
⑦电力一旦中断供给，给国民经济和人民生活造成重大损失。
⑧电能目前还不能大量存储。
3、什么是额定电压？额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。
4、发电机的额定电压？变压器的一次侧的额定电压？二次侧的额定电压？接在电网上的用电设备的额定电压？各电压如何确定？什么是电气设备的额定电压？定义：电气设备的额定电压是能使发电机、变压器和用电设备在正常运行时获得最佳技术效果的电压。
(1)、受电设备的额定电压等同电网额定电压。
如：①电动机、加热设备、照明设备等的额定电压。
②变压器的一次侧的额定电压。
(2)、供电设备额定电压高出受电设备5％～10％。
①发电机的额定电压比电网电压高5％，以补偿电网的电压损失。
②变压器二次侧的额定电压高出电网额定电压10％或高5％。
5、确定供电系统的电压等级需要考虑哪些方面？一般考虑其技术指标和经济指标。
技术指标：电能质量，供电的可靠性，配电的合理性及适应将来发展的情况等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工厂供配电》参考复习资料
仅供参考
一、填空
1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
2.经济截面是指。
3.雷电过电压的基本形式有，，。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应 ,
当变压器连接在线路上时,其一次绕组额定电压应。
6.工厂供电系统的过电流保护装置有，，。
7.变配电的任务是。
8.高压线路的接线方式，，。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有，和等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，
三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
26.常用低压控制电器有、、等。
27．供电质量是指、、。
28.电气装置的接地分为、和三种。
29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。
30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：
、、、。
31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。
32.单相设备接于相电压时的等效三相设备容量Pe是。
33.安全电流我国规定为，但是触电时间应按不超过。
安全特低电压是。
34.等电位联结是使电气装置各外露可导电部分和装置外可导电部分
的一种电气联结。
35.接地体的屏蔽效应就是。
电气上的“地”或“大地”是指。
36.我国220/380V低压系统中性点采用运行方式。
37.选择导线和电缆截面满足的条件，，，。
38.TT系统指。
39.造成短路的原因有，，。
40.接闪器是。
41.常用的照明电光源可分为和两大类。
42.国产固定式高压开关柜的型号有、和手车式开关柜。
43.电力线路的结线方式有、和。
44.低压自动开关即能在通断电路、又能在时自动。
45.工厂所需电力容量不大于160KVA时，通常采用进线，直接由当地的公用电网供电，＞160KVA且＜1000KVA采用进线，＞1000KVA时采用进线。
46.电力系统的中性点运行方式有、和。
47.油浸式电力变压器的冷却方式有、以及。
48.供配电系统常用继电器有，、等。
二、问答题：
1、在采用高压隔离开关-断路器的电路中，送电时先合什么开关？后合什么开关？停电时先断什么开关？后断什么开关？
2、在380/220V同一系统中既采用保护接地又采用保护接零会出现什么后果？
3、什么叫工作接地？什么叫保护接地？
4、电流互感器和电压互感器有哪些功能？电流互感器工作时二次侧开路有什么后果？
1、变电所和配电所的任务各是什么？
2、低压配电系统中的中性线N和保护线PE各有何功能？
3、电力变压器在哪些情况下应装设瓦斯保护？什么情况下“轻瓦斯”动作？什么情况下“重瓦斯”动作？
4、什么叫TN-C系统、TN-S系统和TN-C-S系统？
1、什么叫接地？什么叫重复接地？
2、电力变压器并列运行必须满足哪些条件？
3、高压隔离开关、高压负荷开关和高压断路器各有哪些功能？
4、变电所主变压器台数应如何选择？其容量又应如何选择？
三、计算题
1. 某供电系统如图所示，已知系统出口高压断路器为SN10-10II型，S OC=500MVA。
到工厂变电所10KV架空线路长6Km，线路电抗X0=0.4（Ω/km）。
变电所有一台650KVA变压器，U K=5%。
试求工厂变电所高压10KV母线K-1点短路和380V母线上K-2点短路的三相短路电流和短路容量。
2.一条采用BLX-500型绝缘导线明敷的220/380V的TN-S线路，计算电流50A，当地最热月平均气温为+30ºC。
按发热条件选择线路的相线、N线、PE线截面。
3. 某工厂变电所低压侧有功计算负荷为600KW，无功计算负荷为960KVAR。
为使工厂高压侧的功率因数增加到0.9，在低压侧并联电容器进行补偿，应增加多少补偿容量？
4. 某供电系统，已知系统出口高压断路器为SN10-10II型，S OC=500MVA，。
到工厂架空线路3KM，线路电抗X0=0.4（Ω/km），工厂变电所装有两台750KVA变压器并联运行，U K=4%，试求工厂变电所高压10KV母线K-1点短路和380V母线上K-2点短路的三相短路电流和短路
容量。
5.试按发热条件选择220/380V, TN-C 系统中的相线和PEN 线的截面及穿线钢管(SC)的直径。
已知线路的计算电流为150A ，安装地点环境温度为25℃，拟用BLV 型铝芯塑料线穿钢管埋地敷设。
6．某厂的有功计算负荷为2400kW ，功率因数为0.65。
现拟在工厂变电所lOkV 母线上装设BWF10.5-30-1型并联电容器，使功率因数提高到0.90。
问需装设多少个并联电容器？装设并联电容后该厂的视在计算负荷为多少？比未装设前视在计算负荷减少了多少？
7. 有一地区变电所通过一条长4km 的10kV 电缆线路供电给某厂装有两台并列运行的S9-800型(YynO 联结）电力变压器的变电所。
地区变电所出口断路器的断流容量为300MVA 。
试用欧姆法求该厂变电所10kV 高压母线上和380V 低压母线上的短路电流 I"
（3）、IK （3）、I ∞（3）、Ish
（3）、ish （3）和短路容量SK （3）并列出短路计算表。
8.某380V 三相线路，供电给16台4kW, cos φ=0.87、η=85.5%的Y 型电动机，各台电动机之间相距2m ，线路全长50m 。
试按发热条件选择明敷的BLX-500型导线截面，环境温度为30℃，并校验其机械强度，计算其电压损耗百分值。
（建议电动机总负荷的K Σ取为0.7)
9．某10/0.4kV 的车间附设式变电所，原装有S9-1000/10型变压器一台。
现负荷发展，计算负荷达1300kV·A 。
问增加一台S9-315/10型变压器与S9-1000/10型变压器并列运行，有没有什么问题？如果引起过负荷，将是哪一台过负荷？过负荷多少？已知两台变压器均为YynO 联结。
10．某10kV 线路，采用两相两继电器式接线的去分流跳闸的反时限过电流保护装置，电流互感器的变流比为200/5A ，线路的最大负荷电流（含尖峰电流）为180A ，线路首端的三相短路电流有效值为2.8kA,末端的三相短路电流有效值为1kA 。
试整该线路采用的GL-15/10型电流继电器的动作电流和速断电流倍数，并检验其保护灵敏度。
11．现有前后两级反时限过电流保护，都采用GL-15型过电流继电器，前一级按两相两继电器式接线，后一级按两相电流差接线，现后一级的10倍动作电流的动作时限已经整定为0.5s ，动作电流整定为9A ，而前一级继电器的动作电流已经整定为5A 。
已知前一级电流互感器的变流比为100/5A ，后一级电流互感器的变流比为75/5A 。
后一级线路首端的 =400A 。
试整定前一级继电器的10倍动作电流的动作时限（取 s ）。
12．某工厂10kV 高压配电所有一条高压配电线供电给一车间变电所。
该高压配电线路首端拟装设由GL-15型电流继电器组成的反时限过电流保护，采用两相两继电器式接(3)k I 0.7t ∆=
线，电流互感器的变流比为160/5A 。
高压配电所的电源进线上装设的定时限过电流保护的
动作时限整定为1.5s 。
高压配电所母线的三相短路电流 kA ，车间变电所
的380V 母线的三相短路电流 kA ，该车间变电所装有一台主变压器为S9-1000型。
试整定供电给该车间变电所的高压配电线首端装设的GL-15型电流继电器的动作电流和动作时限以及电流速断保护的速断电流倍数，并检验其灵敏度。
（建议变压器的 ） (3)1 2.86k I -=(3)222.3k I -
=T
N L I I ⋅⋅=1max 2。
