【CN305352742S】路灯桂冠高低臂【专利】
【CN209511800U】一种便于维护的自弯单臂路灯【专利】
3 .根据权利要求1所述的一种便于维护的自弯单臂路灯，其特征在于：所述灯杆（3）为 不锈钢杆，所述灯杆（3）的外部喷涂有油漆，所述灯杆（3）的顶部固定安装有照明路灯。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920119118 .4
(22)申请日 2019 .01 .24
(73)专利权人 扬州承运照明有限公司 地址 225600 江苏省扬州市高邮市送桥镇 郭集工业集中区
(72)发明人 李久玉
(74)专利代理机构 北京科家知识产权代理事务 所(普通合伙) 11427
实用新型内容 [0004] （一）解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种便于维护的自弯单臂路灯，具备使 用者可以轻松接触到灯体检查维护等优点，解决了自弯单臂路灯在使用中需要定期进行维 护，维护工人使用升高设备抬升自己到自弯单臂路灯的灯体附近观察路灯，对有安全隐患 的路灯尽心维护，排出隐患，但是自弯单臂路灯灯杆纤细不便于攀爬，而升降机这类抬升装 置体积庞大不易搬运，使用者在维护自弯单臂路灯时难以接触到灯体的问题。 [0006] （二）技术方案 [0007] 为实现上述使用者可以轻松接触到灯体检查维护的目的，本实用新型提供如下技 术方案 ：一 种便于维 护的自 弯单臂路灯 ，包括安装板 ，所述安装板的 顶部右侧固定安装有U 型基座 ，所述U型基座的内部活 动安装有一端贯穿并 延 伸到U型基座上方的 灯杆 ，所述灯杆 的左右两侧且位于U型基座的内部均固定安装有螺纹定位套，所述U型基座的左右两侧均活 动安装有一端贯穿并延伸到螺纹定位套内部的螺纹定位杆，所述灯杆的左右两侧且位于螺 纹定位套的 上方均固定安装有定位座 ，所述U型基座的 左右两 侧且位于螺纹定位杆的 上方 均固定安装有U型架，所述U型架相对的一侧固定安装有弹力限位件，所述弹力限位件相对 的 一 侧固定安装有一端贯穿并 延 伸到定位座内部的 定位插钉 ，所述灯杆的 正面且位于U型 基座的 上方固定安装有牵 引板 ，所述安装板的 顶部左侧活 动安装有活 动定位板 ，所述活 动 定位板的 顶部固定安装有竖杆 ，所述竖杆的 左侧活 动安装有转动绞盘 ，所述转动绞盘的 左 侧固定安装有摇把，所述牵引板的正面固定安装有一端缠绕在转动绞盘外部的牵引钢索。 [0008] 优选的，所述安装板为不锈钢板，所述安装板的厚度为五厘米，所述U型基座为镍 基合金，所述U型基座的高度为三十厘米。 [0009] 优选的，所述灯杆为不锈钢杆，所述灯杆的外部喷涂有油漆，所述灯杆的顶部固定 安装有照明路灯。 [0010] 优选的，所述螺纹定位套和螺纹定位杆相匹配，所述螺纹定位杆相背的一侧固定
一种具有升降摆角功能的路灯[实用新型专利]
![一种具有升降摆角功能的路灯[实用新型专利]](https://img.taocdn.com/s3/m/6fac06f5fad6195f302ba641.png)
专利名称：一种具有升降摆角功能的路灯专利类型：实用新型专利
发明人：杨志华,吴俊余,高国超,张发明申请号：CN201822154843.3
申请日：20181220
公开号：CN208935999U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有升降摆角功能的路灯，包括矩形基座,所述矩形基座上设有升降结构以及摆角结构，所述摆角结构安置于在升降结构上；所述升降结构，其包括：支柱、条形滑轨、电动推杆以及弧形板；所述支柱安置于矩形基座上，所述支柱侧壁面开设有条形凹槽，所述条形滑轨安置于条形凹槽内部，所述条形滑轨上安装有第一移动轮，所述第一移动轮上壁面固定有支座；本实用新型涉及路灯技术领域。
升降结构，便于将LED照明灯进行升降调整位置高度，便于维修以及安装更加方便，摆角结构，便于对LED照明灯进行角度调整，从而调整LED照明灯使用角度。
申请人：中山市流丽照明有限公司
地址：528400 广东省中山市古镇镇曹三创业园华安东路北一巷4号4楼之1
国籍：CN
更多信息请下载全文后查看。
一种高度可调路灯[实用新型专利]
![一种高度可调路灯[实用新型专利]](https://img.taocdn.com/s3/m/0864d12dbb4cf7ec4bfed044.png)
专利名称：一种高度可调路灯专利类型：实用新型专利
发明人：樊洪斌
申请号：CN201620409456.8申请日：20160509
公开号：CN205716826U
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高度可调路灯。
该高度可调路灯包括照明灯、支撑照明灯的支撑架以及灯柱，所述支撑架包括滑动套装在灯柱上的优弧形滑套，在优弧形滑套上朝前固定有灯杆；在所述灯柱的顶端设有定滑轮，在所述灯柱底端设有驱动电机，所述驱动电机通过绕过定滑轮的拉索与所述优弧形滑套传动连接。
该高度可调路灯的照明灯高度可以上下调节，方便路灯的安装、检修以及清洗。
申请人：四川天剑机械设备制造股份有限公司
地址：610513 四川省成都市新都区新都镇桂红路3号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
更多信息请下载全文后查看。

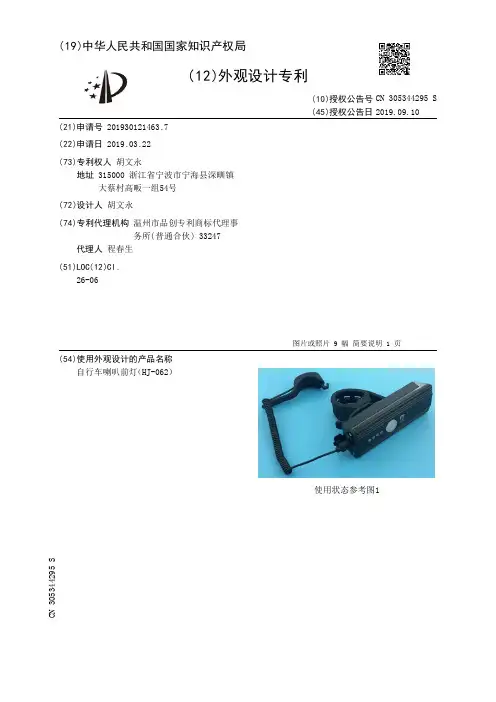

【CN305344295S】自行车喇叭前灯HJ062【专利】
1/2 页
主视图
俯视图
后视图
仰视图
左视图
立体图
右视图
使用状态参考图1
2
CN 305344295 S
外观设计图片或照片
2/2 页
使用状态参考图2
3
CN 305344295 S
简 要 说 明
1．本外观设计产品的名称：自行车喇叭前灯（HJ-062）。 2．本外观设计产品的用途：本外观设计产品用于照明。 3．本外观设计产品的设计要点：在于产品的整体形状。 4．最能表明本外观设计设计要点的图片或照片：使用状态参考图1。
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930121463 .7
(22)申请日 2019 .03 .22
(73)专利权人 胡文永 地址 315000 浙江省宁波市宁海县深甽镇 大蔡村高畈一组54号
(72)设计人 胡文永
(74)专利代理机构 温州市品创专利商标代理事 务所(普通合伙) 33247
代理人 程春生
(51)LOC(12)Cl . 26-06
(10)授权公告号 CN 305344295 S (45)授权公告日 2019.09.10
( 54 )使用外观设计的产品 名称 自行车喇叭前灯（HJ-062）
图片或照片 9 幅 简要说明 1 页
使用状态参考图1
CN 305344295 S
CN 305344295 S
【CN209655156U】一种可调节高度及角度的路灯【专利】
(51)Int .Cl . F21S 8/08(2006 .01) F21V 21/22(2006 .01) F21V 21/36(2006 .01) F21V 21/30(2006 .01) F21Y 115/10(2016 .01)
( 54 )实用新型名称 一种可调节高度及角度的路灯
实用新型内容 [0004] 1．要解决的技术问题 [0005] 针对现有技术中存在的问题，本实用新型的目的在于提供一种可调节高度及角度 的路灯，它可以实现根据需要可调节至不同的高度，可通过升降电机转动，升降杆经滑轮和 条形齿轮上下移动 ，根据需要不同的 角度可通过旋转电 机转动 ，水平旋转杆经圆形齿轮和 轴承旋转，实现360度旋转。 [0006] 2．技术方案 [0007] 为解决上述问题，本实用新型采用如下的技术方案。 [0008] 一种可调节高度及角度的路灯，包括底座，所述底座的上表面固定安装有底部固 定杆，所述底部固定杆的顶部滑动连接有升降杆所述升降杆的顶部转动连接于水平旋转杆 的 底表面 ，所述水平旋转杆的 右侧末端固定连接有连接套 ，所述连接套的 右端转动连接有 LED照明灯。 [0009] 进一步的，所述底部固定杆的内部固定安装有条形齿轮，所述底部固定杆的内壁 固定安装有条形齿轮固定杆，所述条形齿轮固定杆的另一端固定连接于条形齿轮。 [0010] 进一步的，所述升降杆的内部固定安装有两个升降电机固定杆，两个所述升降电 机固定杆的 末端固定安装有升降电 机 ，所述升降电 机转动连接有第二齿轮盘 ，所述第二齿 轮盘转动连接于条形齿轮。 [0011] 进一步的，所述升降杆的外表面固定安装有两个滑轮，两个所述滑轮滑动连接于 底部固定杆的内表面。 [0012] 进一步的，所述升降杆的上端内壁固定安装有两个旋转电机固定杆，两个所述旋 转电 机固定杆的 末端固定连接有旋转电 机 ，所述旋转电 机的 上端转动连接有传动杆 ，所述 传动杆的顶部固定安装有第一齿轮盘，所述水平旋转杆的内部下端固定安装有轴承，所述

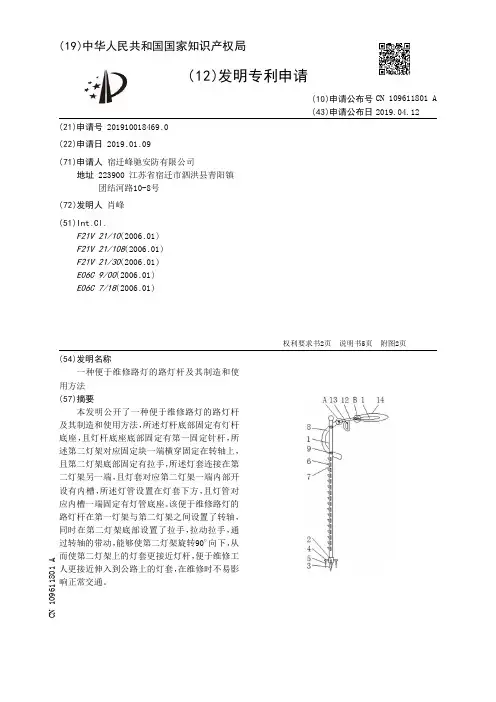

【CN109611801A】一种便于维修路灯的路灯杆及其制造和使用方法【专利】
3 .根据权利要求1所述的一种便于维修路灯的路灯杆，其特征在于：所述固定杆(4)呈 “十”字结构横穿于灯杆底座 (2) 中 ，且固定杆 (4) 底部的 第二固定针杆 (5) 一共设置有四个 ， 并且4个第二固定针杆(5)均匀分布在固定杆(4)“十”字结构的四个端点位置。
4 .根据权利要求1所述的一种便于维修路灯的路灯杆，其特征在于：所述攀梯(6)由三 角结构组成，且攀梯(6)中的每个三角结构等距离一上一下分布在灯杆(1)表面。
5 .根据权利要求1所述的一种便于维修路灯的路灯杆，其特征在于：所述把手(7)关于 攀梯(6)的纵向中轴线对称设置，且把手(7)一上一下等距离分布在灯杆(1)表面对应攀梯 (6)三角结构位置。
2
CN 109611801 A
权 利 要 求 书
2/2 页
内槽(15) ，在灯管(16)对应内槽(15)一端设置灯管底座(17) ，将灯管(16)与灯管底座(17) 连接。
10 .一种便于维修路灯的路灯杆的使用方法，其特征在于：首先需要对整个便于维修路 灯的路灯杆进行结构上的 简单了解 ，当使 用该路灯杆时 ，首先将灯杆底座 (2) 和固定杆 (4) 底部的第一固定针杆(3)和第二固定针杆(5)插入地面，固定好灯杆(1) ，当维修工人维修路 灯时，首先维修工人手握住把手(7) ，脚踩在攀梯(6)上慢慢爬至第一灯架(8)处，接着维修 工手握住拉手(13) ，向下拉动第二灯架(12)，通过转轴(11)的作用，直至第二灯架(12)转至 维修工最近位置，之后维修工拧动灯套(14)下方的灯管(16) ，使灯管底座(17)与内槽(15) 脱离 ，取下损坏的灯管 (16) ，之后将新的灯管 (16)的灯管底座 (17)放置内槽(15)位置 ，接着 拧动灯管(16)，使灯管(16)与灯管底座(17)之间螺纹连接，固定好灯管(16) ，然后维修工手 握住拉手 (13) ，向上推动第二灯架(12) ，通过转轴(11)的作用，直至第二灯架(12)转离至上 方最高位置 ，接着维修工带着损坏的灯管 (16) ，手握住把手 (7) ，脚踩在攀梯(6)上慢慢爬回 地面即可。
【CN209744221U】一种具有辅助攀爬功能的太阳能路灯灯柱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920550857.9(22)申请日 2019.04.22(73)专利权人 江苏弘耀照明集团有限公司地址 225600 江苏省扬州市高邮市菱塘工业集中区(72)发明人 李学伟 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.F21S 8/08(2006.01)F21S 9/03(2006.01)F21V 21/10(2006.01)(54)实用新型名称一种具有辅助攀爬功能的太阳能路灯灯柱(57)摘要本实用新型公开了一种具有辅助攀爬功能的太阳能路灯灯柱，包括柱体，所述柱体的侧壁上对称开设有八个竖向槽，每个所述竖向槽内均设有杆体，每个所述竖向槽的底壁上均安装有转动座，位于同一个竖向槽的所述转动座与杆体通过转轴转动连接，所述柱体的侧壁上对称安装有八个限位板，每个所述限位板的顶壁均与通过竖向槽的底壁处于同一水平面上，每个所述竖向槽的上侧均设有固定机构，每个所述竖向槽的侧壁上均设有弹力机构。
本方案通过各个结构的设置可对路灯的柱体进行改进，通过设置多个便于折叠收放的杆体，增加了柱体的功能性，以方便检修人员进行路灯的检修操作，不必完全依靠梯子进行攀爬，减轻操作负担，有利于检修操作的进行。
权利要求书1页 说明书3页 附图2页CN 209744221 U 2019.12.06C N 209744221U权 利 要 求 书1/1页CN 209744221 U1.一种具有辅助攀爬功能的太阳能路灯灯柱，包括柱体(1)，其特征在于，所述柱体(1)的侧壁上对称开设有八个竖向槽，每个所述竖向槽内均设有杆体(3)，每个所述竖向槽的底壁上均安装有转动座(2)，位于同一个竖向槽的所述转动座(2)与杆体(3)通过转轴转动连接，所述柱体(1)的侧壁上对称安装有八个限位板(13)，每个所述限位板(13)的顶壁均与通过竖向槽的底壁处于同一水平面上，每个所述竖向槽的上侧均设有固定机构，每个所述竖向槽的侧壁上均设有弹力机构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(10)授权公告号 CN 305352742 S (45)授权公告日 2019.09.17
( 54 )使用外观设计的产品 名称 路灯（桂冠高低臂）
图片或照片 9 幅 简要说明 1 页
CN 305352742 S
立体图
CN 305352742 S
外观设计图片或照片
1/2 页
主视图 后视图
俯视图 仰视图
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930086568 .3 (22)申请日 2019 .03 .05 (73)专利权人 四川华体照明科技股份有限公司
地址 610207 四川省成都市双流西南航空 港经济开发区双华路三段580号
(72)设计人 易敏 (51)LOC(12)Cl .
左视图
立体图
右视图
俯视放大图
2
CN 305352742 S
外观设计图片或照片
2/2 页
仰视放大图
3
CN ห้องสมุดไป่ตู้05352742 S
简 要 说 明
1/1 页
1．本外观设计产品的名称：路灯（桂冠高低臂）。 2．本外观设计产品的用途：本外观设计产品用于道路、公园和广场等地的照明或装饰。 3．本外观设计产品的设计要点：产品的形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。
