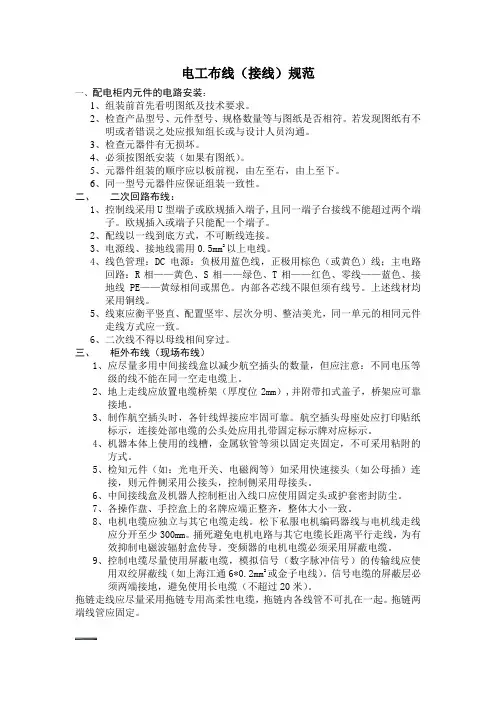

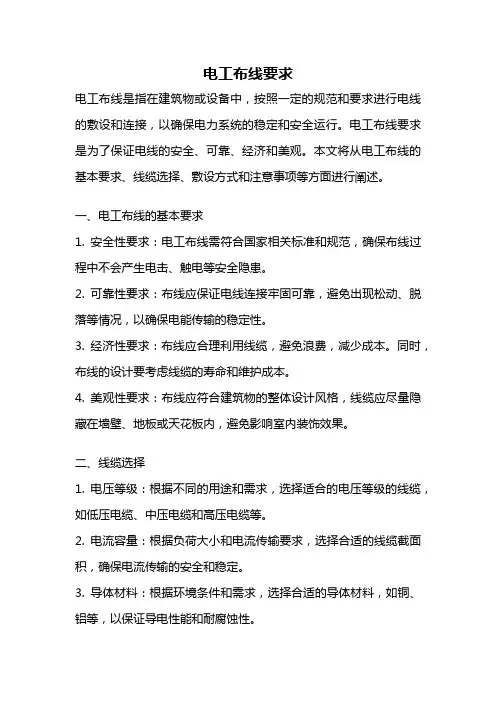

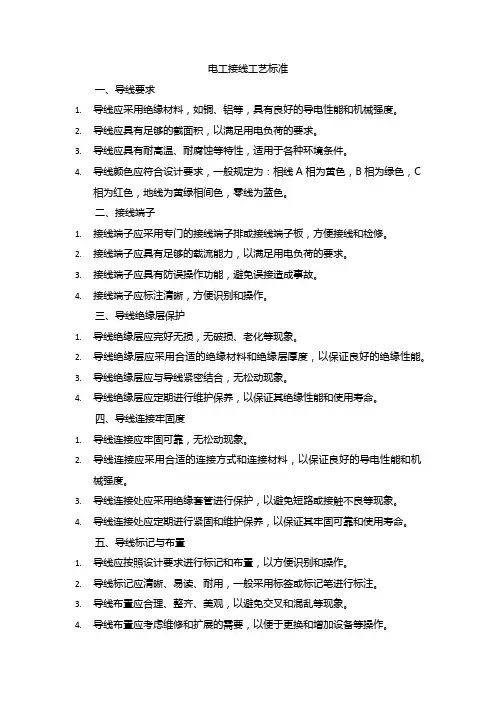

电工布线（接线）规范

一、

配电柜内元件的电路安装

：

1、组装前首先看明图纸及技术要求。

2、检查产品型号、元件型号、规格数量等与图纸是否相符。若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。

3、检查元器件有无损坏。

4、必须按图纸安装（如果有图纸）。

5、元器件组装的顺序应以板前视，由左至右，由上至下。

6、同一型号元器件应保证组装一致性。

二、二次回路布线：

1、控制线采用U型端子或欧规插入端子，且同一端子台接线不能超过两个端子。欧规插入或端子只能配一个端子。

2、配线以一线到底方式，不可断线连接。

3、电源线、接地线需用0.5mm2以上电线。

4、线色管理：

DC电源：负极用蓝色线，正极用棕色（或黄色）线；主电路回路：R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。内部各芯线不限但须有线号。上述线材均采用铜线。

5、线束应衡平竖直、配置坚牢、层次分明、整洁美光，同一单元的相同元件走线方式应一致

6、二次线不得以母线相间穿过。

三、柜外布线（现场布线）

1、应尽量多用中间接线盒以减少航空插头的数量，但应注意：不同电压等

级的线不能在同一空走电缆上。

2、地上走线应放置电缆桥架（厚度位2mm）,并附带扣式盖子，桥架应可靠接地。

3、制作航空插头时，各针线焊接应牢固可靠。航空插头母座处应打印贴纸

标示，连接处部电缆的公头处应用扎带固定标示牌对应标示。

4、机器本体上使用的线槽，金属软管等须以固定夹固定，不可采用粘附的

方式。

5、检知元件（如：光电开关、电磁阀等）如采用快速接头（如公母插）连

接，则元件侧采用公接头，控制侧采用母接头。

6、中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。

7、各操作盘、手控盒上的名牌应端正整齐，整体大小一致。

8、电机电缆应独立与其它电缆走线。松下私服电机编码器线与电机线走线

应分开至少300mm。避免电机电路与其它电缆长距离平行走线，为有效抑制电磁波辐射的传导。变频器的电机电缆必须采用屏蔽电缆。

9、控制电缆尽量使用屏蔽电缆，模拟信号（数字脉冲信号）的传输线应使

用双绞屏蔽线信号电缆的屏蔽层必须两端接地，避免使用长电缆（不超过20米）。

10、拖链走线应尽量采用拖链专用高柔性电缆，拖链内各线管不可扎在一起。拖链两端线管应固定。
