(环保型)模块式涡旋水源热泵机组介绍1
水环热泵机组介绍
w w w .z h u l o n g .c o m 水环(源)热泵机组介绍产品应用水环热泵系统就是小型的水源热泵机组(水/空气热泵机组)的一种应用方式。
即由双管路水系统把小型的水/空气热泵机组并联连一起，构成一个以回收建筑物内热为主要特点的热泵供暖、供冷的封闭环路的中央空调系统。
它是由下列三部分组成；室内水源热泵机组（水/空气热泵）、水循环环路、辅助设备（冷却塔、加热设备、蓄热装置等）。
水环路热泵机组分散于各个房间，通过水环路连接起来。
制冷时水环路热泵机组向水环路中释放热量，水温升高，当水温超过设定温度（一般为32°C ）时冷却系统启动；制热时水环路热泵机组从水环路中吸取热量，水温降低，当水温低于13°C 时辅助加热系统启动。
水源热泵机组分为整体式和分体式两种。
水热泵机组是由制冷压缩机、制冷剂/水热交换器、节流装置、四通换向阀、风机和空气过滤器等部件组成，即为水/空气热泵。
水源热泵机组特点高效节能；水源热泵机组由于制冷和制热的运行工况条件大为改善，夏季冷凝温度低，冬季不会结霜，机组能效比（COP ）比风冷热泵机组提高70-90%。
可大幅节省运行费用。
更重要的是，系统釆用太阳能时，冬季可完全不用热水锅炉，完全节省了锅炉的燃料消耗，使冬季空调运行费用节省高达75%左右。
利用太阳能；水源热泵机组对冷、热源的品位要求低，可因地制宜的利用太阳能，太阳能蓄热设备均可向水源热泵机组提供热源。
如：通过太阳能集热器、利用自然水面制成的逆温差太阳能水池、江河及湖泊水体等，可使中央空调系统无须配置中央热水锅炉，彻底免除中央空调热水锅炉的能源消耗，大幅降低中央空调系统的运行成本。
内热回收；春秋过渡季节，在一些大型空调场所，有时外区需要供热，而内区需要供冷。
按常规中央空调系统设计方式，应釆用四管制系统，即一套供热管系、一套供冷管系，同时，制冷主机和制热主机均必须同时运行。
由于水源热泵机组的水源载体共用，可最便捷的实现余热回收，内区部分机组制冷运行向水体排热，外区部分机组制热运行从水体中吸热，从而实现热回收，可大幅节省能耗w w w .z h u l o n g .c o m 和空调运行成本。
涡旋式水地源热泵机组介绍

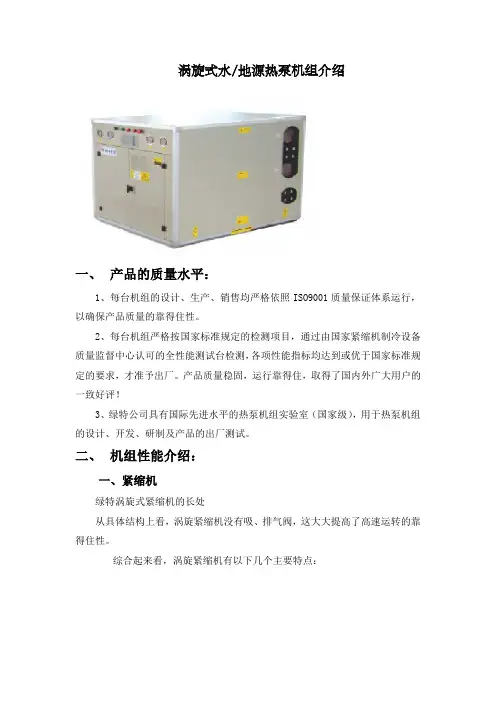

涡旋式水/地源热泵机组介绍一、产品的质量水平：1、每台机组的设计、生产、销售均严格依照ISO9001质量保证体系运行，以确保产品质量的靠得住性。
2、每台机组严格按国家标准规定的检测项目，通过由国家紧缩机制冷设备质量监督中心认可的全性能测试台检测，各项性能指标均达到或优于国家标准规定的要求，才准予出厂。
产品质量稳固，运行靠得住，取得了国内外广大用户的一致好评！3、绿特公司具有国际先进水平的热泵机组实验室（国家级），用于热泵机组的设计、开发、研制及产品的出厂测试。
二、机组性能介绍：一、紧缩机绿特涡旋式紧缩机的长处从具体结构上看，涡旋紧缩机没有吸、排气阀，这大大提高了高速运转的靠得住性。
综合起来看，涡旋紧缩机有以下几个主要特点：⑴、属于第三代紧缩机，多个紧缩腔同时工作，相邻紧缩腔之间的气体压差小，气体泄漏量少，容积效率高，可达98%，比第二代紧缩机转子紧缩机效率高5％左右；⑵、驱动动涡盘运动的偏心轴能够高速旋转，因此，涡旋式紧缩机体积小重量轻；⑶、动涡盘与主轴等运动部件的受力转变小，整机振动小；⑷、没有吸、排气阀，涡旋紧缩机运转靠得住，且特别适应于变转速运动和变频调速技术；⑸、涡旋紧缩机的紧缩腔是由涡旋型线组成的，为多室紧缩机构，当动涡盘中心绕静涡盘中心作圆周运动时，各紧缩腔容积随主轴转角发生转变，将相应地减小或扩大，由此实现气体的吸入、紧缩和排气进程，由于吸排气进程几乎持续进行，整机噪声很低；⑹、轴向和径向柔性结构提高了涡旋紧缩机的生产效率，而且保证轴向间隙和径向间隙的密封效果，不因摩擦和磨损而降低，即涡旋紧缩机有靠得住和有效的密封性，所以其制冷系数不是随运行时刻的增加而减小，而是略有提高；⑺、涡旋紧缩机有着良好的工作特性，性能主要受自身紧缩比和吸气压力的影响，排气压力范围广，适用各类室内、外环境，确保紧缩机一直在高能效比下运行，从而保证空调机组的能效比。
在热泵式空调系统中，特别表此刻制热性能高、稳固性好、安全性高；⑻、涡旋式紧缩机无余隙容积，在结构上属于多室紧缩，相邻的腔室内压力不同不是专门大（近似持续转变），同时，动、静涡盘端面接触部的密封条靠轴向背压被压紧而使得动、静涡盘紧密接触，并在冷冻油的帮忙下实现良好的密封效果，从而使得内泄漏几乎不存在；当密封条端平面被磨损后，能够沿轴向方向自动补偿，以保证动涡盘端面和静涡盘底面始终贴紧，而且紧缩机工作时刻越长，这些贴紧的相对运动面的配合越好，密封效果也越好，这些长处使得涡旋紧缩机不存在二次紧缩制冷剂气体的问题，是维持高容积效率运行的重要保障因素之一；⑼、力矩转变小，平衡性高，振动小，运转平稳，从而操作简便，易于实现自动化；⑽、因其自身运动部件少、没有往复运动机构，所以结构简单、体积小、重量轻、零件少（专门是易损件少），靠得住性高，寿命在20年以上。
水源热泵机组简介
7691.80亿t
总储量
备注
天然气
石油
煤
种类 项目
产品背景
/
2.32倍
1.624倍
/
/
/
与94年比较
1%
26%
73%
0%
20%
80%
与总量比率
165
4300
12035
0
1852
7408
其他发电KW.h
水利发电KW.h
化石燃料发电KW.h
其他发电KW.h
水利发电KW.h
Mg（CaO. Mg O）/L（水）
PH值
Mg（悬浮物）/L（水）
t（砂） / t（水）
单位
cl-、 SO4-、CO2等
30~50
1.5~9
5~9
10~20
1/100万~1/200万
指标
腐蚀性
矿化度
硬度
酸碱度
浑浊度
含砂量
项目
系统技术
地表水源取水
进水口过滤网
导水管
潜水泵
送至水源中央空调主机机房
≥10
酸雨
1
典型城市或地区
城市或地区
主要污染描述
序号
产品背景
☆传统供热方式及问题
利用率、浪费
/
地热直供
可靠性差、成本高
0.99
风冷热泵（电动）
成本高、可靠性差、热值低
/
太阳能
污染、不安全
0.8
燃油（气）锅炉
污染、效率低
0.6
燃煤锅炉
效率低、不经济
0.33
电热
存在问题
一次能效率E
供热方式
水源热泵介绍范文

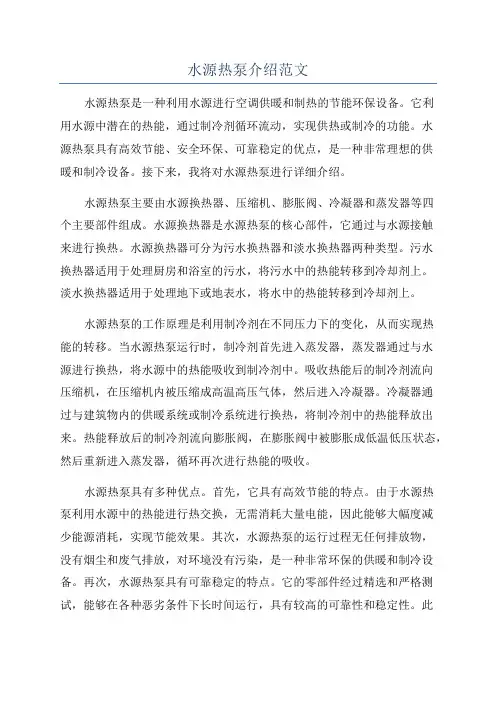

水源热泵介绍范文水源热泵是一种利用水源进行空调供暖和制热的节能环保设备。
它利用水源中潜在的热能，通过制冷剂循环流动，实现供热或制冷的功能。
水源热泵具有高效节能、安全环保、可靠稳定的优点，是一种非常理想的供暖和制冷设备。
接下来，我将对水源热泵进行详细介绍。
水源热泵主要由水源换热器、压缩机、膨胀阀、冷凝器和蒸发器等四个主要部件组成。
水源换热器是水源热泵的核心部件，它通过与水源接触来进行换热。
水源换热器可分为污水换热器和淡水换热器两种类型。
污水换热器适用于处理厨房和浴室的污水，将污水中的热能转移到冷却剂上。
淡水换热器适用于处理地下或地表水，将水中的热能转移到冷却剂上。
水源热泵的工作原理是利用制冷剂在不同压力下的变化，从而实现热能的转移。
当水源热泵运行时，制冷剂首先进入蒸发器，蒸发器通过与水源进行换热，将水源中的热能吸收到制冷剂中。
吸收热能后的制冷剂流向压缩机，在压缩机内被压缩成高温高压气体，然后进入冷凝器。
冷凝器通过与建筑物内的供暖系统或制冷系统进行换热，将制冷剂中的热能释放出来。
热能释放后的制冷剂流向膨胀阀，在膨胀阀中被膨胀成低温低压状态，然后重新进入蒸发器，循环再次进行热能的吸收。
水源热泵具有多种优点。
首先，它具有高效节能的特点。
由于水源热泵利用水源中的热能进行热交换，无需消耗大量电能，因此能够大幅度减少能源消耗，实现节能效果。
其次，水源热泵的运行过程无任何排放物，没有烟尘和废气排放，对环境没有污染，是一种非常环保的供暖和制冷设备。
再次，水源热泵具有可靠稳定的特点。
它的零部件经过精选和严格测试，能够在各种恶劣条件下长时间运行，具有较高的可靠性和稳定性。
此外，水源热泵还具有使用寿命长、安装调试简单、运行噪音小等特点，为用户提供了良好的使用体验。
水源热泵具有广泛的应用领域。
在居民楼、写字楼、商业中心、酒店、别墅等建筑物中，水源热泵可用于提供供暖和制冷的服务。
它不仅可以满足建筑物内部的舒适需求，还可以节约能源，保护环境。
麦克维尔模块式水源热泵机组讲解
目录一、工程概况及中央空调选型二、设计理念及优点三、主要技术参数表四、模块式水源热泵机组技术特点简介五、企业概况六、售后服务体系七、质量服务承诺八、麦克维尔优质工程一览表附表：工程量材料价格表一、工程概况及中央空调选型（一）设计依据1.《采暖通风与空气调节设计规范》（GBJ-1987）2.《空气调节设计手册》（中国建筑工业出版社、第二版）3.《采暖空调制冷手册》（机械工业出版社）4.《建筑设计防火规范》（GBJ16－87）（二）、本方案室外设计参数为：冬季大气压力(Pa)：101990.0 夏季大气压力(Pa)：99940.0冬季平均室外风速(m/s)：2.8 夏季平均室外风速(m/s)：1.5冬季空调室外设计干球温度(℃)：-3.0夏季空调室外设计干球温度(℃)：34.2冬季通风室外设计干球温度(℃)：5.0夏季通风室外设计干球温度(℃)：32.0（三）、室内设计参数夏季：温度(26～28℃)、相对湿度(≤65%)、气流平均速度(≤0.3m/s)冬季：温度(18～22℃) 、相对湿度(≥55%)、气流平均速度(≤0.2m/s)（四）、工程概况本项目中心位于唐山市 ***县，总建筑面积：5713㎡,占地面积1413㎡，其中空调使用面积近4592㎡，总设备设计冷负荷为589kw。
根据建设方要求，以及建筑物实际情况，采用以下方案：1、主机：麦克维尔模块式水冷冷水机组WPS070.1B型2台。
2、水泵：选用3台冷冻水泵为两用一备，2台潜水水泵。
(五)、设计说明：本设计为空气调节、通风工程。
1.冷热源由机组供给，夏季为办公楼提供7-12℃冷水，冬季为办公楼提供40－45℃热水。
2.在风机盘管加风管系统中，风管管道采用铝箔酚醛保温板，管道本身具有保温功能，降低噪音，使用寿命长。
3.一层大厅人员流动量比较大，所以在门口处安装风幕机机阻挡室内外冷热量传递。
（六）、空调系统设计1、因该建筑为办公楼，根据房间用途选择室内机。
水源热泵机组原理及优点
水源热泵机组原理及优点
1.蒸发器：水源热泵机组将水泵抽入蒸发器中，通过蒸发器的换热面与冷媒进行热交换，使冷媒从液态变为气态。
2.压缩机：经过蒸发器，冷媒从气态变为高温高压气体，通过压缩机对冷媒进行压缩，使其温度更高。
3.冷凝器：高温高压气体冷媒进入冷凝器，在与水源或深层地下水进行热交换的过程中，冷媒从气态变为液态，释放出的热量供给建筑物的供热系统。
4.膨胀阀：冷媒进入膨胀阀后，压力骤降，使冷媒温度迅速降低。
通过以上循环过程，水源热泵机组可以从水中吸收低品质热量，并将其转化为高品质的热能进行供热。
1.高效节能：水源热泵机组利用水源作为热源，原理上比地源热泵更高效，能够充分回收并利用水体中的低品质热能，提高能源利用效率，降低能源消耗。
2.环保节能：水源热泵机组在工作过程中没有燃烧物质的排放，不会产生二氧化碳、二氧化硫等污染物，对环境影响小。
同时，由于使用清洁的水源，不会对地下水资源造成污染。
3.供暖和制冷能力强：水源热泵机组既可为建筑物提供供热能力，也可以进行制冷。
其供暖和制冷能力强，适用于不同季节和不同气候条件下的供暖和制冷需求。
4.空气质量好：水源热泵机组在运行过程中不会产生燃烧产物，不会引入外界的空气污染物，保证室内空气的质量。
5.可以储存热能：水源热泵机组可以在夏季将多余的热量热回收储存，在冬季供暖时再次利用，减少能源浪费。
总之，水源热泵机组通过利用水源作为热源或冷源，具有高效节能、
环保节能、供暖和制冷能力强等优点。
随着低碳环保意识的日益增强，水
源热泵机组将有着广阔的应用前景，在建筑物供热制冷领域有着巨大的发
展潜力。
EKAH模块式热泵热水机组介绍
55 55
55
水箱未满时直接产热水过程
水箱满水时保持水温恒定过程
控制功能
定时开关机 水位显示 压缩机平均运行时间功能 出水温度设置 辅助电加热显示功能 智能除霜功能 自动实时报警功能 故障锁定功能 … …
费用比较
(万元)
450 400 350 300 250 200 150 100
50 0
水冷机组+ 水冷机组+ 水冷机组+ 多联机+
模块机+
燃气锅炉 燃油锅炉
电锅炉 热泵热水器 热泵热水器
几种空调方案投资及回报分析
▪主机设备价:水冷机组按0.7元/kcal计算,模块机按1.1元/kcal计, 多联机按1000元/kw计。
广泛适用 适用于不同的建筑领域
热泵热水机的几个主要应用场合
住宅,公寓,别墅
生活用水,小型游泳池
宾馆酒店
客房,洗衣用水
洗浴行业
沐浴经营服务用水
工厂
职工洗澡, 加工生产用水
医院
病房生活用水
学校
学生,教职工生活用水
适用于住宅,公寓,别墅建筑
多层住宅
高层公寓
别墅
▪安全:水电分离,无触电危险,也无有害气体排放,绝对安全。 ▪舒适:可在楼房,平房,别墅安装成中央热水系统,用户可接多
▪热水设备价:锅炉按0.3元/kcal计,热泵热水器按1.1元/kcal计
序号
项目
单位 燃气锅炉+ 燃油锅炉+ 电锅炉+ 多联机+ 模块机+
水冷机组 水冷机组 水冷机组 热泵热水器 热泵热水器
MWH水水模块式水源热泵(冷水)机组安装使用说明书090414
1、特点 (3)2、总则 (3)3、外形尺寸 (4)4、基础图 (5)5、安装要求 (6)6、操作 (9)7、维护与保养 (11)8、附图 (14)一.采用涡旋压缩机的水－水热泵机组:1．1超高能效,能效比比目前市场上最先进的活塞压缩机还高12%。
1．2接近100%的容积效率可带来高的制冷能力。
1．3随着涡旋盘的逐渐磨合，机组性能将逐渐提高。
1．4全自动电脑控制，无须专人管理。
1．5模块化组合,安装方便。
1．6采用四通阀直接切换，减少大量的水路切换成本。
1．7外形美观大方，体积小，适用于别墅、宾馆、饭店、船舶及其他小于3000M2的中小型建筑等。
2．1机组的辨认机组运抵现场后，应确认机组是否符合订货要求及对装箱资料进行对照验证。
2．2机组检查机组还未搬离运输设备时，应进行仔细的检查。
如果机组在运输过程中被损坏，应由押运设备的检查员来检查并提出赔偿要求，并通知美意销售部。
厂方对运输过程中造成的损坏不负任何责任。
未经美意销售部的许可，不得安装损坏的机组。
2．3机组简介MWH型机组是单级压缩、适应安装在室内的机组，每台机组都是完全密封组装的，即装运前由厂方配管、布线，做气密性试验，充灌制冷剂，并经正式的控制操作试验。
MWH020/025/030/035：D E T A I L A4-2"MWH040/050/060：MWH070/080/090：MWH020余热回收MWH020/025/030/035：6底脚螺栓预埋孔； 垫上400X 150X 10的橡胶减震垫； 3、图示100X 100槽为排水沟，对于排水顺畅处可不设；4、本基础为混泥土结构。
A-A安装基础图(仅供参考)MWH040/050/060：MWH 040/050/060安装基础技术要求： 1、未注尺寸公差按G B /T 1804-C ; 2、预埋螺栓为M16; 3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T IO N A -AMWH070/080/090：MWH 080安装基础技术要求：1、未注尺寸公差按G B /T 1804-C ;2、预埋螺栓为M16;3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T I O N A -A5.1防噪音措施机组应安装在远离噪声敏感区，将隔震垫放在机组支架下面（具体见机组安装）。
水源热泵工作原理及特点
水源热泵工作原理及特点水源热泵是一种利用水源进行热交换的设备，通过水源中的热能来提供供暖和制冷的能源。
水源热泵具有独特的工作原理和特点，下面将详细介绍。
一、工作原理1.1 水源热泵通过水源中的热能来提供供暖和制冷，利用水源中的温度差异进行热交换。
1.2 水源热泵通过水循环系统将水源中的热能传递到蒸发器中，蒸发器中的制冷剂蒸发吸收热量，然后通过压缩机将制冷剂压缩升温。
1.3 压缩机将升温后的制冷剂输送到冷凝器中释放热量，然后再通过膨胀阀控制制冷剂的流量，循环进行制冷或者供暖。
二、特点2.1 高效节能：水源热泵利用水源中的热能进行热交换，能够实现高效的能量利用，节能效果显著。
2.2 环保节能：水源热泵使用的制冷剂对大气层的破坏较小，符合环保要求，且能够有效降低能源消耗。
2.3 稳定可靠：水源热泵采用水源中的热能进行热交换，水温相对稳定，能够保证系统的稳定运行。
三、适合范围3.1 适合于地下水、湖泊、河流等水源丰富的地区，能够充分利用水源中的热能。
3.2 适合于需要长期运行、稳定供暖或者制冷的场所，如大型建造、工业厂房等。
3.3 适合于对环保要求较高的场所，如学校、医院等公共场所。
四、维护保养4.1 定期清洗水源热泵的换热器和过滤器，保持换热效率。
4.2 定期检查水源热泵的压缩机、膨胀阀等关键部件，确保设备正常运行。
4.3 注意水源热泵的水质情况，避免水质对设备造成损坏。
五、发展前景5.1 随着环保意识的增强和能源消耗的减少，水源热泵作为一种环保节能的供暖制冷方式将得到更广泛的应用。
5.2 水源热泵技术不断创新，性能不断提升，未来发展前景广阔。
5.3 水源热泵将成为未来建造能源利用的重要方式，为环境保护和可持续发展做出贡献。
水源热泵机组
星 星 中 央 空 调
2. 高效节能
水源热泵机组可利用的水体温度冬季为12-22℃，水体温 度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比 也提高。而夏季水体为18-35℃，水体温度比环境空气温度低， 所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔 式，机组效率提高。据美国环保署EPA估计，设计安装良好的水 源热泵，平均来说可以节约用户30～40％的供热制冷空调的运 行费用。
清洁度。
⑵ 水层的地理结构的限制
对于从地下抽水回灌的使用，必须考虑到使用地的地 质的结构，确保可以在经济条件下打井找到合适的水源，同 时还应当考虑当地的地质和土壤的条件，保证用后尾水的回 灌可以实现。
ห้องสมุดไป่ตู้
星 星 中 央 空 调
⑶ 投资的经济性
由于受到不同地区、不同用户及国家能源政策、燃 料价格的影响，水源的基本条件的不同；一次性投资及 运行费用会随着用户的不同而有所不同。虽然总体来说， 水源热泵的运行效率较高、费用较低。但与传统的空调 制冷取暖方式相比，在不同地区不同需求的条件下，水 源热泵的投资经济性会有所不同。
源，进行能量转换的供暖空调系统。其中可以利用的水体，包 括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土 壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳 辐射能量，比人类每年利用能量的500倍还多（地下的水体是 通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态 能量平衡系统，地表的土壤和水体自然地保持能量接受和发散 的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或 地能成为可能。所以说，水源热泵利用的是清洁的可再生能源 的一种技术。
一机多用，一套系统可以替换原来的锅炉加空调 的两套装置或系统。特别是对于同时有供热和供 冷要求的建筑物，水源热泵有着明显的优点。不 仅节省了大量能源，而且用一套设备可以同时满 足供热和供冷的要求，减少了设备的初投资。水 源热泵可应用于宾馆、商场、办公楼、学校等建 筑，小型的水源热泵更适合于别墅住宅的采暖、 空调。
涡旋式水源热泵控制器
SL600A四机头水源热泵控制器是为模块式结构水源热泵冷热水中央空调机组多压缩机系统具有多路输出、输入的分体型控制器。
主要由手操器和控制基板两部分组成，而这两部分分别由各自的微处理器实行控制，两者通过通讯总线进行连接，最多可组合8个模块32台压缩机且在线组网。
手操器：此单元为控制器的“人机对话”部分，主要用于实现参数查询、设定、运行管理、网络通讯等功能。
控制基板：此为控制器的“输入、输出”部分，主要用于输入保护、输出控制、模拟量输入等功能。
1、本控制器适用系统：带1个系统循环水泵输出，一个冷却水泵、四个全封闭压缩机组成一个模块，1〜8个模块单元组成“单元组合式水源热泵冷热水模块机组”，最多组合32 台压缩机。
2、组网控制：在现场通过简单的通信线（A、B、GND）连线实现就地组网。
每个模块都采用上电自识别模式，即任一模块加电后自动接入网络，并由显示操作面板识别其地址。
任一模块断电后均不影响其它模块的工作。
3、采用本控制系统可实现以下功能：定时开关机，人工、自动切换工作状态，与末端联动，故障自动判断、处理，手动测试功能，下班防冻，能量控制，运行管理，运行限制，中文信息显示，即插即用系统功能。
4、控制器功能特点：（1）采用4行15列蓝底白字中文菜单提示操作界面，天蓝色背光源，美观大方豪华时尚；（2）自动统计运行时间；（3）即插即用组网，可在线扩展I/O控制基板；（4）冬季下班防冻、监测并实现与正常运行过程的“无缝”切换；（5）自动识别组网模块；（6）掉电记忆功能；（7）多种运行模式选择；（8）超时限制（讨债功能）；（9）模糊能量调节规律；（10）故障自动诊断及保护；（11）无故障手动复位；（12）单键开机、单键关机；（13）多压缩机的均衡运行；（14）压缩机组网台数在线设定；（15）参数密码保护。
4、控制基本接口配置：（1）6路传感器输入：1路空调循环水传感器、2路蒸发器出水传感器、1路环境温度传感器、1路冷却回水传感器、1路冷却出水传感器；（2）13路继电器输出：1路空调循环泵、1路冷却井水泵、1路电加热、1路运行指示、1路故障指示、4路压缩机、4路四通阀；（3）19路保护口输入：1路线控开关、1路电源保护、1路空调水流开关、1 路冷却水冷开关、1路空调泵过载、1路冷却泵过载、1路电加热过载、4路压缩机高压、4路压缩机低压、4路压缩机过载。
水源热泵机组简介
水源热泵机组简介---------绵阳广能空调有限责任公司引言当今，环境污染和能源危机问题引起了全人类的高度关注，在能源消耗中，建筑耗能是比例最高的，而又随着可持续发展和人们环保意识的提高，环保与节能已经成为建筑空调发展的首要研究问题。
世界能源利用的结构正从直接燃煤、燃油过渡到使用天然气及电能等清洁能源方式调整。
然而这些都不是可再生的能源。
电取暖虽然清洁，但能效比不高。
从科学发展、持续发展的角度出发，利用可再生能源，提高能源利用率是降低建筑耗能的根本途径，因此，清洁，可再生的水源热泵引起了人们越来越关注什么是水源热泵机组？水源热泵机组是一种通过利用地表水、地下水以及吸收太阳能和地热能等低品位热资源，并采用热泵原理，输入少量高品位电能，实现低品位热能向高位热能转移的空调装置。
地球表面浅层水源(如深度在1000米以内的地下水、地表的河流、湖泊和海洋)吸收了太阳进入地球的辐射能量，这些水源的温度一般都十分稳定。
水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为制冷剂提升温度后送到建筑物中。
通常水源热泵水泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。
地下环路式热泵机组水环式水源热泵机组水源热泵机组的工作原理水源热泵系统的低位热源是从水井或废弃的矿井中抽取的地下水。
热泵机组冬季从生产井提供的地下水中吸热，提高品位后，对建筑物供暖，把低位热源中的热量转移到需要供热和加湿的地方，取热后的地下水通过回灌井回到地下。
夏季，则生产井与回灌井交换，而将室内余热转移到低位热源中，达到降温或制冷的目的，另外还可以起到养井的作用。
水源热泵机组的优点1）地源热泵系统能充分利用蕴藏于土壤和湖泊中的巨大能量，循环再生，实现对建筑物的供暖和制冷。
因而运行费用较低。
•2）地源热泵比风冷热泵节能25%，比电采暖节能70%。
水源热泵介绍
水源热泵介绍能源和环境问题日益突出，高效使用能源、减少对环境的污染已成为关注的焦点。
水源热泵技术利用地表浅层可再生水热资源进行能量转换，提供可供空调或工艺用冷水、热水。
高效节能——地表浅层水热资源全年温度相对稳定，这种温度特性使得水源热泵空调系统比传统水冷空调系统的运行效率平均高40%，可节省运行费用40%左右。
另外，温度稳定特性使得水源热泵机组运行更加可靠、稳定。
绿色环保——采集地表浅层可再生低位能，通过制冷、制热循环，消耗少量电提升能量品味，可以满足空调用冷（热）水需要，该过程中实现零污染排放，与传统锅炉供暖系统相比，直接改善适用区域的空气质量。
水源热泵系统包括三大类土壤源热泵系统——以土壤的蓄冷量、蓄热量为冷热源，俗称“地源热泵”，水系统通常为垂直埋管或水平埋管式。
地下热源热泵系统——以地下水为冷热源，俗称“水源热泵”，水系统通常为地下水井式。
地表水源热泵系统——以地表水为冷热源，适用于江水、湖水或海水。
工业余热水源热泵系统——以工业余热作为热源，适用于有余热、废热源的工矿企业。
现代莱恩中央空调以节能环保、改善人类环境为己任，致力于发展水源热泵中央空调，并在水源热泵中央空调技术领域保持领先水平。
现代莱恩水源热泵机组以地下水工况为标准设计，执行标准GB/T19409-2003《水源热泵机组》，同时，也适用于土壤源工况和地表水工况。
螺杆式水源热泵机组特点高能效——独特换热器结构设计，多回路冷媒循环系统应用，确保机组在满负荷下高效运转，在部分负荷运转时更加高效，达到国家能效标准一级水平。
一机多用——机组除了可以制冷、制热和提供生活热水（选配）外，还可用于蓄冰，工艺过程加热、冷却。
制冷时可提供7℃冷水，制热时可提供45～50℃热水。
可以为办公楼、商场、宾馆、医院、学校、影剧院、体育场馆、娱乐中心、工矿企业等大中型建筑提供中央空调系统用冷冻水/热水，也可为纺织、化工、食品、电子、科研等行业提供工艺用冷冻水/热水。
什么是水源热泵中央空调 水源热泵机组原理及优缺点
什么是水源热泵中央空调水源热泵机组原理及优缺点水源热泵中央空调是一项节能环保新技术，与地源热泵从大地中提取冷热量相比，水源热泵机组是利用地表水作为冷热源，然后进行能量转换的供暖空调系统。
简单来说，水源热泵和地源热泵都是冷暖空调，不存在传统空调冬季化霜等难点问题，只不过水源热泵是通过地下水达到冷却制冷剂的效果，不占建筑面积。
下面，我一起来看看水源热泵中央空调的定义、水源热泵机组原理及优缺点。
什么是水源热泵中央空调水源热泵中央空调是一种利用地下浅层地热资源（如地下水、河流和湖泊中吸收地太阳能和地热能等）的既可供热又可制冷的高效节能空调系统。
水源热泵机组以水为载体，在冬季采集来自湖水、河水、地下水的低品位热能，取得能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调供冷的目的。
水源热泵机组原理夏季制冷时，水源热泵中央空调井水为机组的排热源。
制冷剂在蒸发器内吸热蒸发，制取7℃冷水，送入房间使用，由于水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高；制冷剂再经压缩机压缩成高温高压的过热蒸汽，进入冷凝器，由井水带走热量并排至井中。
冬季制热时，水源热泵中央空调井水为机组的吸热源。
制冷剂在蒸发器内吸取井水的热量蒸发，井水回灌井内，由于水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。
制冷剂再经压缩机压缩成高温高压的过热蒸汽，进入冷凝器，加热循环水，制取45℃到50℃（最高可达65℃）的热水。
水源热泵机组原理的优缺点水源热泵中央空调具有可再生能源利用技术、高效节能、制冷采暖生活热水三位一体、节省建筑空间、环境效益显著等多种优点，其缺点是对地下水质量要求比较高，需要良好的地下水源条件，用户在装水源热泵之前，需要先向各地水资委申请，申请通过之后才能装，而且使用过程中容易造成地下水管的堵塞，冬季采暖效果不理想，还可能改变地下水化学场的温度浓度pH值，使地下水的硬度变化。
《水源热泵机组简介》课件
竞争格局变化
随着技术的进步和市场的发展， 水源热泵机组的竞争格局将发生 变，部分技术实力强、品质优
良的企业将逐渐脱颖而出。
出口市场拓展
我国水源热泵机组企业可以积极 开拓国际市场，提高产品在国际
上的知名度和竞争力。
政策支持与建议
政策引导与支持
政府可以加大对水源热泵机组的政策引导和支持力度，制定更加 优惠的税收政策、资金扶持政策等，促进产业发展。
提高专业人员的技能水平，加强技术 交流与合作，推动水源热泵技术的普 及和应用。
04 水源热泵机组的 实际案例与效果 分析
实际应用案例介绍
案例一
某住宅小区
案例二
某商业中心
案例三
某工业园区
实际应用案例介绍
案例四：某学校 案例五：某医院
案例六：某酒店
实际应用案例介绍
案例七：某办公楼 案例八：某别墅
详细描述
在热交换阶段，水源中的热量被提取并通过热交换器传递给热泵系统的制冷剂或其他介 质。这个过程利用了水的温度稳定性和较大的热量容量，使得热泵系统能够高效地提取
和利用热量。
回水阶段
总结词
回水阶段是将完成热交换的水再回流到水源中，完成一个工作循环。
详细描述
在回水阶段，经过热交换的水被回流到地下水或地表水中。回水过程需要注意水质保护和防止堵塞等问题，同时 要确保回水对水源环境不造成负面影响。
总结词
输水阶段是将取水阶段提取的水量输 送到热泵机组的特定部位，以便进行 后续的热交换。
详细描述
在输水阶段，通过水管、阀门等设备 ，将抽取的水量输送到热泵机组的热 交换器部位。输水过程中要确保水量 的稳定和管道的密封性，以防止水的 泄漏和热量的损失。
1.模块化地源热泵简介
贝莱特模块化地源热泵机组简介一、模块化地源热泵机组简述模块化地源热泵机组核心理念：一是应用灵活，通用化设计，将风冷模块的设计理念应用到地源热泵机组上；既可模块化安装使用也可以单台独立安装使用。
二是充分节能，多级能量调节，随时跟踪用户负荷并调节运行压机数量，机组运行的任一时间始终处在最高效率点工作，IPLV 系数大大提高。
三是方便搬运和吊装，机组外型小巧美观，重量轻使得运输、吊装、安装轻便、快捷。
我公司的模块化地源热泵系列分二大类：即开放式（壳管式换热器）和全封闭式（套管式换热器），另外还有可带热回收型机组,及不同的环保型制冷剂如：R407C 、R134A 等机组供用户选择。
同时可根据用户具体要求设计非标机组。
地源热泵（Ground ．Source ．Heat-Pump ）（又称地源中央空调，水源热泵）是利用地球所储藏的太阳能资源作为冷热源，进行能置转换的供暖制冷空调系统。
它利用地下常温土壤或地下水温度相对稳定的特性：冬季：当机组在制热模式时，就从土壤／水中吸收热量，通过电驱动的压缩机和热交换器把大地的热量集中，并以较高的温度释放到室内。
夏季：当机组在制冷模式时，就从土壤／水中提取冷量，通过机组的运行将冷量集中，送入室内，同时将室内的热量排放到土壤／水中，达到空调的目的。
可以看出，用一套地源热泵设备即可满足供热和制冷的要求，同时还可以提供生活热水，减少了设备的初投资，是最经济的节能环保型中央空调系统。
二、机组工作原理水―水冷暖中央空调利用地下水（深井水，泉水以及地热系统尾水）、地表水（河水、湖水、海水）、生活废水和工业温水（工水-水冷暖中央空调用户冷热供水取水井回灌井机组工作原理图地下水业设备冷却水、生产工艺排放的废温水），借助制冷循环系统，通过消耗少量的电能，在冬天将水资源中的低品质能量“汲取”出来，经管网供给室内空调或采暖系统；夏天，将室内的热量带走，并释放到水中，以达到夏季空调的效果。
三、机组制冷系统原理892机组主要由压缩机、冷凝器、热力膨胀阀和蒸发器等组成。
(环保型)模块式涡旋水源热泵机组介绍1
（环保型）模块式涡旋水源热泵机组介绍一、产品概述产品主编直拨：陈工KCWR系列模块式涡旋水源热泵机组是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。
机组利用地下水和土壤温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现低位热能向高位热能的转移。
冬季时将从水(地)源中吸取的低品位热量转移到室内，实现对房间供暖。
夏季时则从室内取出热量，释放到水源，实现对房间的制冷。
机组采用模块化设计，相对独立的各个模块单元可以任意组合，由微电脑进行集中控制。
机组可根据空调负荷的变化通过启停相应模块单元灵活控制制冷（热）量输出，有效节约能源。
机组可选配热回收功能，在提供空调冷源的同时还可以回收制冷运行过程中产生的冷凝余热，最高可提供60℃的生活热水或工艺热水。
机组采用了世界著名制造商生产的高品质冷媒系统自控组件，通过精心系统匹配和优化设计，融合先进控制技术，使之成为同类产品中最可靠、最节能、最环保、最安静的空调机组之一。
国祥拥有通过CNAS认证的试验室，每台机组出厂前都要进行严格检测，确保机组质量和性能。
二、产品特点1.活动组合，安装方便每个模块单元均有独立的制冷系统和控制保护系统，各模块单元以步进方式满足空调所需的负荷容量。
其中任何模块单元发生故障时并不影响其他单元的正常工作，从而确保机组连续运行，可靠性高，无需备用机组。
相同或不同模块单元可以独立安装，也可以相互拼装在一起，最多可实现8个模块组网，灵活性高，且可节省机组吊运空间和安装费用。
机组结构设计合理紧凑，占地面积小。
2.智能控制，高效节能由于采用模块化设计，机组可分级启停以减少对电网的瞬间冲击，节省配电容量的投入。
微电脑控制器能自动感测空调系统负载大小，且根据模糊控制理论调整相应模块的容量输出，实现机组冷量与空调负荷的最佳匹配，以最大限度地降低运行费用。
机组采用最新高效全密闭涡旋式压缩机，噪声低、振动小且能效比高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（环保型）模块式涡旋水源热泵机组介绍
一、产品概述产品主编直拨：陈工
KCWR系列模块式涡旋水源热泵机组是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。
机组利用地下水和土壤温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现低位热能向高位热能的转移。
冬季时将从水(地)源中吸取的低品位热量转移到室内，实现对房间供暖。
夏季时则从室内取出热量，释放到水源，实现对房间的制冷。
机组采用模块化设计，相对独立的各个模块单元可以任意组合，由微电脑进行集中控制。
机组可根据空调负荷的变化通过启停相应模块单元灵活控制制冷（热）量输出，有效节约能源。
机组可选配热回收功能，在提供空调冷源的同时还可以回收制冷运行过程中产生的冷凝余热，最高可提供60℃的生活热水或工艺热水。
机组采用了世界著名制造商生产的高品质冷媒系统自控组件，通过精心系统匹配和优化设计，融合先进控制技术，使之成为同类产品中最可靠、最节能、最环保、最安静的空调机组之一。
国祥拥有通过CNAS认证的试验室，每台机组出厂前都要进行严格检测，确保机组质量和性能。
二、产品特点
1.活动组合，安装方便
每个模块单元均有独立的制冷系统和控制保护系统，各模块单元以步进方式满足空调所需的负荷容量。
其中任何模块单元发生故障时并不影响其他单元的正常工作，从而确保机组连续运行，可靠性高，无需备用机组。
相同或不同模块单元可以独立安装，也可以相互拼装在一起，最多可实现8个模块组网，灵活性高，且可节省机组吊运空间和安装费用。
机组结构设计合理紧凑，占地面积小。
2.智能控制，高效节能
由于采用模块化设计，机组可分级启停以减少对电网的瞬间冲击，节省配电容量的投入。
微电脑控制器能自动感测空调系统负载大小，且根据模糊控制
理论调整相应模块的容量输出，实现机组冷量与空调负荷的最佳匹配，以最大限度地降低运行费用。
机组采用最新高效全密闭涡旋式压缩机，噪声低、振动小且能效比高。
制冷系统采用压缩机并联设计，部分负荷能效提高15％，更大限度的节约电能。
3.品质稳定，性能可靠
采用最新高效涡旋压缩机，内置过热保护，品质稳定可靠。
制冷系统关键组件均选用欧美日名牌产品，品质稳定。
微电脑控制器具有能量控制、故障诊断、防冻监测、运行模式等多项自动控制保护功能，确保机组在最佳状态下可靠运行。
机组微电脑控制器对高低压、排气温度和水温进行实时监测，且采用多重系统保护，可确保机组安全运行。
机组的蒸发器和冷凝器均采用高效强化换热管，传热效率高，机组采用管壳式换热器，可有效防止蒸发器冻裂，同时对冷冻和冷却水质要求较低，且保养清洗容易。
4.免费热水，环保节能（选配）
可回收制冷过程中的高温冷凝余热，以提供最高达60℃的生活热水，而无需消耗任何能源。
直接利用冷凝余热，可减少废热排放；同时热水系统水电隔离，无安全隐患。
热回收工况运行时机组制冷能效比可提高5％，运行费用低。
5.环保冷媒，换热更佳。
（R410系列机组）
R410A制冷剂对大气臭氧层吴任何破坏作用，节能环保。
换热性能更佳，可以获得更高的系统效率，制冷剂使用量少，降低全球温室效应影响。
6.宁静舒适，维护方便
机组外壳结构坚固，美观大方，更具隔音效果，使噪音降到最低限度，机组外壳面板均可拆卸，维修方便。
(箱型机组)
R410A涡旋压缩机比普通涡旋压缩机运转更宁静，振动更小。
压缩机柔性安装底座，更大程度降低机组运行振动。
压缩机吸排气管路优化设计，可有效减缓振动向机组的传递。
7.防水设计，无需机房（箱型机组）
外壳选用优质钢板经静电喷涂防锈处理，机组可安装于室外，无需专门机房，节约机房费用。
三、部件简介
1.压缩机
本系列机组采用高效涡旋式压缩机，每个模块包含2～3台压缩机，可以提供多级容量调节。
压缩机内置有过热保护，为了避免压缩机刚启动时出现液击，每台压缩机底部均安装了合适功率的油加热带，对待机状态下压缩机进行加热。
2.蒸发器
蒸发器为管壳式高效换热器，制冷剂侧设计压力为
2.5MPa，水侧设计压力为
1.0MPa。
蒸发器采用高效换热管，并内置PP隔水板，冷冻水沿隔板迂回流动以增加扰流效果。
蒸发器入口经特殊设计使冷媒在各铜管内分配更加均匀，以提高整体换热效率。
3.冷凝器
采用高效管壳式热交换器，R22系列机组制冷剂侧设计压力为
2.5MPa，R410A系列机组制冷剂侧设计压力为
3.99MPa．水侧设计压力均为1 0 MPa。
冷凝器采用高效换热管以强化换热，底部含过冷器，可有效提高制冷剂液体过冷度。
每个制冷剂系统均有安全保护装置。
冷凝器严格按照GBl51—1999《管壳式换热器》和NB/T4701 2—201 0《制冷装置用压力容器》进行设计、制造、试验和验收。
4.电控柜
电控柜分为电源部分和控制部分，机组所需的全部控制和电机启动元件均已由工厂接线并完成功能测试。
电控柜为单点电源连线。
5.制冷回路
每个回路包括有压缩机、壳管式冷凝器、蒸发器、热力膨胀阀、干煤过滤器、高低压力开关等。
制冷系统在工厂已经进行了耐压和气密性试验，并抽真空后充好制冷剂，低温部分管路均采用软质闭孔泡沫结构保温材料进行保温。
