桩基竖向承载力计算
桩基承载力计算
第2土层为:粉砂,极限侧阻力标准值qsik=30Kpa
层面深度为:1.5m; 层底深度为:.0m
土层厚度h= 1.5 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.4× 1.5 ×30×1= 63 KN
第3土层为:粉质粘土,极限侧阻力标准值qsik=24Kpa
层面深度为:5.3m; 层底深度为:.0m
土层厚度h= 5.3 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.4× 5.3 ×24×1= 178.08 KN
第4土层为:粉质粘土,极限侧阻力标准值qsik=50Kpa
层面深度为:11.9m; 层底深度为:.0m
截面积As=.1225m
周长L=1.4m
第1土层为:粉质粘土,极限侧阻力标准值qsik=30Kpa
层面深度为:1.3m; 层底深度为:.0m
土层厚度h= 1.3 m
土层液化折减系数ψL=1
极限侧阻力Qsik=L×h×qsik×ψL=1.4× 1.3 ×30×1= 54.6 KN
总侧阻力设计值QsR=Qsk/γs= 684 KN
端阻力设计值QpR=Qpk/γp= 668 KN
基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 1128.68 /1.65+ 1102.5 /1.65= 1352 KN
──────────────────────────────────────────
★钻孔编号:ZK1
计算依据：《建筑桩基技术规范》JGJ94-94和本项岩土工程勘察报告
单桩竖向承载力设计值(R)计算过程:
桩型:预制桩、钢管桩
3 桩基承载力计算
0.4 -0.01067 -0.00213 0.99974 0.39998 1.190
0.5 -0.02083 -0.00521 0.99922 0.49991 1.487
0.6 -0.03600 -0.01080 0.99806 0.59974 1.784
0.7 -0.05716 -0.02001 0.99580 0.69935 2.082
桩基计算 1、单桩轴向受压承载力验算
根据《公路桥涵地基与基础设计规范》(JTG D63—2007)第1.0.8条，地基进行竖向承载力验算时，传 至桩顶面的作用效应按正常使用极限状态的短期效应组合采用，其中可变作用的频遇值系数均为1.0，且 汽车荷载应计入冲击系数。
单桩桩顶竖向力 桩径
P0 = 12285 kN
d=
2
m
主筋直径
25 mm
主筋根数
45 根
桩基主筋中心至混凝土表面的距离
0.075 m
桥台桩基础采用嵌岩桩计算
根据《公路桥涵地基与基础设计规范》第5.3.4条，支承、嵌岩桩的单桩轴向受压承载力容许值为
式中：
[Ra] = c1Apfrk+u∑c2ihifrki+0.5ζsu∑liqik
岩层的端阻发挥系数 桩端截面面积 桩端岩石饱和单轴抗压强度标准值 ∴ 总端阻力 桩身周长
φ0
=
−(H0
1 α2E
I
×
A2D1 A2B1
− −
A1D2 A1B2
+
M0
1× αEI
A2C1 A2B1
− −
A1C2 ) A1B2
取αh＝4.0，由《公路桥涵地基与基础设计规范》表P.0.8查得
桩顶水平位移
桩基桩长及内力的计算
桥梁桩基是桥梁构造的 最基础也是最重要的 部位之一， 着至为关健的 作用。
桥梁所有荷载最终传递给桩基承受。
梁整体建设意义重大。
桩基设计的 准确对桥梁稳定性起 把握好桩基的 设计和施 工质量对桥一、桩基的 类别针对界溪段桥梁下部构造施 工图中存在两类桩：端承桩和摩擦桩。
端承桩：桩基自身重及桩顶以上荷载由桩端持力层承受。
摩擦桩：桩基自身重及及桩顶以上荷载由桩基周身与岩土摩擦阻力承受。
二、单桩基桩长理论计算公式及相关参数表（一）单桩桩基竖向承载力计算单桩竖向承载力应由土对桩的 承载能力、 桩身材料强度以及上部结构所容许的 桩定沉降三方面控制。
1、摩擦桩单桩土对桩的 承载力容许值计算公式：l +[Ra]=（1/2）* u*∑Qik* i Ap*Qr Qr= m 0*K*[ f ao]+k2*R*(h-3)式中： [Ra] ——单桩轴向受压承载力容许值（时置换土重也计入浮力）的 差值作为荷载考虑； u ——桩身周长（ m ） KN ），桩身自重与置换土重（当自重计入浮力Ap ——桩端截面面积（㎡）n ——土的 层数（注：公式中未写出）Li ——承台底面或局部冲刷线以下各土层的 厚度（ m ），扩孔部分不计；Qik ——与 Li 对应的 各土层与桩侧的 摩阻力标准值 无实验条件时按表 5.3.3-1选用； （ kPa ），宜采用单桩摩阻力实验确定， 当Qr ——桩端处土的 承载力基本容许值 （kPa ），当持力层为砂石、碎石土时，若计算值超过下列值，宜采用：粉砂1000kP ；细砂 1150kP ；中砂、粗砂、砾砂 1450kP ；碎石土 2750kP ；f[ ao]——桩端处土的 承载力基本容许值（kPa ），按《公路桥涵地基及基础设计规范》第 3.3.3 条确定；h ——桩端的 埋置深度（ m ），对于有冲刷的 桩基，埋深由一般冲刷线起算；对无冲刷的 桩基， 埋深由天然地面线或实际开挖后的 地面线算起； h 的 计算值不大于 40m ，当大于 40m 时，按40m 计算；k2 ——容许承载力随深度的 修正系数， 规范》 3.3.4选用；根据桩端处持力层土类按《公路桥涵地基及基础设计 K ——桩端以上各土层的 加权平均重度（kN/m3）,若持力层在水位以下且不透水时，不论桩端以上土层的 透水性如何，一律取饱和重度；当持力层透水时，则水中部分土层取浮重度； R ——修正系数，按表 5.3.3-2选用； m0——清底系数，按表 5.3.3-3选用。
桩基计算书
桩基参数桩承载力计算单桩/基桩竖向承载力特征值计算书(一)、输入参数：(二)、计算公式：(5.3.5)式中： Quk──单桩竖向极限承载力标准值；Qsk──总极限侧阻力标准值；Qpk──总极限端阻力标准值；qsik──桩侧第i层土的极限侧阻力标准值，如无当地经验时，可按表5.3.5-1取值；li──桩周第i层土的厚度；qpk──极限端阻力标准值，如无当地经验时，可按表5.3.5-2取值；Ap──桩端面积；u──桩身周长。
(5.2.2)式中： Quk──单桩竖向极限承载力标准值；K──安全系数，取K=2；Ra──单桩竖向极限承载力特征值。
(三)、计算过程：1、桩身周长=(0.500+0.500)×2=2.000 m2、桩端面积=0.500×0.500=0.250 m23、总极限侧阻力标准值=(30.300×1.300+30.600×2.600+30.900×2.100)×2.000=367.680 KN—桩侧第i层土的极限侧阻力标准值；qsik—桩周第i层土的厚度。
li4、总极限端阻力标准值=1.000×2000.900×0.250=500.225 KN—桩端土的极限端阻力标准值；qpk—端阻发挥系数。
αp5、单桩竖向极限承载力标准值=367.680+500.225=867.905 KN6、单桩竖向极限承载力特征值=867.905÷2=433.952 KNK为安全系数,取K=2。
(四)、计算示意图：桩承载力验算桩基承载力验算计算书(一)、输入参数：(二)、计算公式：(5.2.1-1)式中： Nk──荷载效应标准组合轴心竖向力作用下，基桩或复合基桩的平均竖向力；R──基桩或复合基桩竖向承载力特征值。
(5.2.1-2)式中： Nkmax──荷载效应标准组合偏心竖向力作用下，桩顶最大竖向力；R──基桩或复合基桩竖向承载力特征值。
桩基承载力计算公式
一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。
公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。
挖孔桩取c1=，c2=；钻孔桩取c1=，c2=。
二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。
公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A —桩底横截面面积(m2)，用设计直径(取计算；p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)； i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算： {[]()}322200-+=h k m R γσλσ[]0σ— 桩尖处土的容许承载力(kPa)，按表查取； h — 桩尖的埋置深度(m)； 2k — 地面土容许承载力随深度的修正系数，据规范表取为；2γ— 桩尖以上土的容重(kN/m 3)； λ— 修正系数，据规范表，取为； 0m — 清底系数，据规范表，钻孔灌注桩取为，人工挖孔桩取为。
单桩竖向承载力设计值计算

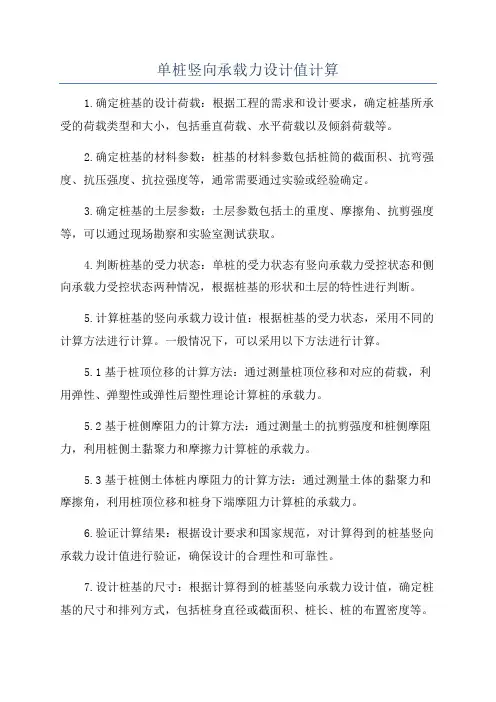

单桩竖向承载力设计值计算1.确定桩基的设计荷载：根据工程的需求和设计要求，确定桩基所承受的荷载类型和大小，包括垂直荷载、水平荷载以及倾斜荷载等。
2.确定桩基的材料参数：桩基的材料参数包括桩筒的截面积、抗弯强度、抗压强度、抗拉强度等，通常需要通过实验或经验确定。
3.确定桩基的土层参数：土层参数包括土的重度、摩擦角、抗剪强度等，可以通过现场勘察和实验室测试获取。
4.判断桩基的受力状态：单桩的受力状态有竖向承载力受控状态和侧向承载力受控状态两种情况，根据桩基的形状和土层的特性进行判断。
5.计算桩基的竖向承载力设计值：根据桩基的受力状态，采用不同的计算方法进行计算。
一般情况下，可以采用以下方法进行计算。
5.1基于桩顶位移的计算方法：通过测量桩顶位移和对应的荷载，利用弹性、弹塑性或弹性后塑性理论计算桩的承载力。
5.2基于桩侧摩阻力的计算方法：通过测量土的抗剪强度和桩侧摩阻力，利用桩侧土黏聚力和摩擦力计算桩的承载力。
5.3基于桩侧土体桩内摩阻力的计算方法：通过测量土体的黏聚力和摩擦角，利用桩顶位移和桩身下端摩阻力计算桩的承载力。
6.验证计算结果：根据设计要求和国家规范，对计算得到的桩基竖向承载力设计值进行验证，确保设计的合理性和可靠性。
7.设计桩基的尺寸：根据计算得到的桩基竖向承载力设计值，确定桩基的尺寸和排列方式，包括桩身直径或截面积、桩长、桩的布置密度等。
8.编制桩基设计方案：根据桩基的尺寸和排列方式，编制桩基设计方案，明确桩基施工过程中的施工方法和施工要求，保证桩基的设计要求得到满足。
总结起来，单桩竖向承载力设计值计算是一个复杂且综合的过程，需要考虑工程要求、桩基材料和土层参数等因素，并结合实验和理论计算来确定桩基的承载力设计值。
这是保证桩基稳定和可靠的重要工作，为工程的顺利运行提供了保障。
单桩竖向承载力特征值计算公式
单桩竖向承载力特征值计算公式单桩竖向承载力特征值计算公式是一种用于估算土层中单桩竖向承载力的标准公式，它可以帮助工程人员快速有效地评估桩末端的竖向承载力。
根据桩的不同形式，单桩竖向承载力特征值计算公式也有不同的形式，主要分为钢筋混凝土桩、钢管桩、木桩三种。
1.钢筋混凝土桩：单桩竖向承载力特征值计算公式为F=0.2Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
2.钢管桩：单桩竖向承载力特征值计算公式为F=0.3Qt×D×L，其中Qt表示桩顶部抗拔强度，D表示桩的外径，L表示桩的基底高度。
3.木桩：单桩竖向承载力特征值计算公式为F=0.5Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
以上三种桩类型的竖向承载力特征值计算公式不仅反映桩的基础地基条件，还反映桩体结构自身的特性，可以作为建立桩体竖向承载力的重要参考依据。
在计算桩体竖向承载力时，单桩竖向承载力特征值计算公式可以帮助工程人员简化复杂的地质条件和桩体结构影响因素，从而快速有效地确定桩末端的竖向承载力。
在计算桩体竖向承载力时，如果某一项因素出现异常，如桩体结构出现裂缝，此时，工程人员还需要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
另外，为了更好地确定桩末端的竖向承载力，还需要对桩体施工过程中发生的变化进行及时跟踪，如桩基础下沉或倾斜度发生变化等。
如果检测发现变化超出了可接受范围，则需要及时采取措施调整桩体竖向承载力，以确保其安全性。
总之，单桩竖向承载力特征值计算公式可以帮助工程人员快速有效地评估桩末端的竖向承载力，并且在计算过程中要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
此外，还需要对桩体施工过程中发生的变化进行及时跟踪，以确保桩末端的竖向承载力的安全性。
桩基承载力计算公式(老规范)
一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于1.00m，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.4条推荐的公式计算。
公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表4.2查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。
挖孔桩取c1=0.5，c2=0.04；钻孔桩取c1=0.4，c2=0.03。
二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.2条推荐的公式计算。
公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A — 桩底横截面面积(m 2)，用设计直径(取1.2m)计算； p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)；i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表3.1查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算：{[]()}322200-+=h k m R γσλσ []0σ— 桩尖处土的容许承载力(kPa)，按表3.1查取；h — 桩尖的埋置深度(m)；2k — 地面土容许承载力随深度的修正系数，据规范表2.1.4取为0.0；2γ— 桩尖以上土的容重(kN/m 3)；λ— 修正系数，据规范表4.3.2-2，取为0.65； 0m — 清底系数，据规范表4.3.2-3，钻孔灌注桩取为0.80，人工挖孔桩取为1.00。
桩基设计计算公式
桩基设计计算公式1.承载力计算公式：桩基承载力是指桩基能够承受的荷载大小。
常用的桩基承载力计算公式有以下几种：a.硬黏土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为黏土的压缩强度，Ac为桩侧部面积，σcd为黏土侧压缩强度。
b.砂土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + As × σcs其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为砂土的抗压强度，Ac为桩侧面积，σcd为砂土侧压缩强度，As为桩顶面积，σcs为砂土顶面抗拔强度。
c.软土中桩基的承载力计算公式：Qp = Ap × σcp + Ac × σcd + Aa × σca其中，Qp为桩的承载力，Ap为桩的截面面积，σcp为软土的抗压强度，Ac为桩侧面积，σcd为软土侧压缩强度，Aa为桩底面积，σca为软土底面抗拔强度。
2.侧阻力计算公式：桩基侧阻力是指桩基在侧面土体与桩身之间产生的摩擦力。
常用的桩基侧阻力计算公式有以下几种：a.锥形桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。
b.圆柱桩侧阻力计算公式：Fs=π×L×D×τ其中，Fs为桩的侧阻力，L为桩的长度，D为桩的直径，τ为土与桩身之间的摩擦系数。
c.单桩顶阻力计算公式：Fv = d × L × qc其中，Fv为桩的顶阻力，L为桩的长度，d为桩顶板的直径，qc为土的静力锥尖抗力。
d.桩身摩阻力计算公式：Fr=π×L【D^2-(D-2t)^2】×γ×µ其中，Fr为桩的摩阻力，L为桩的长度，D为桩的直径，t为桩壁厚度，γ为土的单位重，µ为土与桩身之间的摩擦系数。
桩基的承载力计算.doc
桩基的承载力计算桩基的承载力计算？以下带来关于桩基的承载力计算根据单桥探头静力触探资料确定混凝土预制单桩竖向极限承载力标准值时，如无当地经验可按下式计算，相关内容供以参考。
Quk=Qsk+Qpk=u∑qsik·li+α·psk·Ap式中：Quk——单桩竖向极限承载力标准值；Qsk——单桩总极限侧阻力标准值；Qpk——单桩总极限端阻力标准值；u——桩身周长；qsik——用静力触探比贯入阻力值估算的桩周第i层土的极限侧阻力标准值；li——桩穿越第i层土的厚度；α——桩端阻力修正系数；psk——桩端附近的静力触探比贯入阻力标准值(平均值)；Ap——桩端面积。
(2)根据双桥探头静力触探资料确定混凝土预制桩单桩竖向极限承载力标准值时，对于粘性土、粉土和砂土、如无当地经验时可按下式计算：Quk=u∑liβifsi+αqcAp式中：fsi——第i层土的探头平均侧阻力；qc——桩端平面上、下探头阻力，取桩端平面以上4d(d为桩的直径或边长)范围内按土层厚度的探头阻力加权平均值，然后再和桩端平面以下1d范围内的探头阻力进行平均；α——桩端阻力修正系数，对粘性土、粉土取2/3，饱和砂土取1/2；βi——第i层土桩侧阻力综合修正系数。
(二)土的物理指标法确定单桩承载力根据土的物理指标与承载力参数之间的经验关系确定单桩竖向极限承载力标准值时，宜按下式计算：Quk=Qsk+Qpk=u∑qsikli+qpkAp式中：qsik——桩侧第i层土的极限侧阻力标准值，如无当地经验值时，可查规范。
qpk——极限端阻力标准值，如无当地经验值时。
以上是下面为建筑人士收集整理的关于“桩基的承载力计算”等建筑相关的知识可以登入建设通进行查询。
桩基竖向承载力计算
5.2 桩基竖向承载力计算5.2.1 桩基竖向承载力计算应符合下列要求：1 荷载效应标准组合：轴心竖向力作用下N k R (5.2.1-1)偏心竖向力作用下除满足上式外，尚应满足下式的要求：N kmax 1.2 R (5.2.1-2)2 地震作用效应和荷载效应标准组合：轴心竖向力作用下N Ek 1.25R (5.2.1-3)偏心竖向力作用下，除满足上式外，尚应满足下式的要求：N Ekmax 1.5 R (5.2.1-4)式中 N k——荷载效应标准组合轴心竖向力作用下，基桩或复合基桩的平均竖向力；N kmax——荷载效应标准组合偏心竖向力作用下，桩顶最大竖向力；N Ek——地震作用效应和荷载效应标准组合下，基桩或复合基桩的平均竖向力；N Ekmax——地震作用效应和荷载效应标准组合下，基桩或复合基桩的最大竖向力；R ——基桩或复合基桩竖向承载力特征值。
5.2.2 单桩竖向承载力特征值 R a应按下式确定5.2.3 对于端承型桩基、桩数少于4 根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时，基桩竖向承载力特征值应取单桩竖向承载力特征值。
5.2.4 对于符合下列条件之一的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载力特征值：1 上部结构整体刚度较好、体型简单的建（构）筑物；2 对差异沉降适应性较强的排架结构和柔性构筑物；3 按变刚度调平原则设计的桩基刚度相对弱化区；4 软土地基的减沉复合疏桩基础。
5.2.5 考虑承台效应的复合基桩竖向承载力特征值可按下列公式确定：当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时，沉桩引起超孔隙水压力和土体隆起时，不考虑承台效应，取ηc=0。
单桩竖向承载力设计值计算
单桩竖向承载力设计值计算一、构件编号: ZH-1示意图二、依据规范:《建筑桩基技术规范》(JGJ 94－2008)《建筑地基基础设计规范》(GB50007－2002)三、计算信息1.桩类型: 桩身配筋率＜0.65%灌注桩2.桩顶约束情况: 固接3.截面类型: 圆形截面4.桩身直径: d=800mm；桩端直径: D=1200mm5.材料信息:1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm22)钢筋种类: HRB335 fy=300N/mm2fy，=300N/mm2Es=2.0×105N/mm23)钢筋面积: As=2155mm24)净保护层厚度: c=50mm6.其他信息:1)桩入土深度: H>6.000m7.受力信息:桩顶竖向力: N=1169kN四、计算过程:1)根据桩身的材料强度确定桩型:人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩身直径D =800mm桩身截面面积A ps=0.50m桩身周长u=2.51mR a=ψc f c A ps +0.9f y，A S，【5.8.2-1】式中A ps————桩身截面面积f c———混凝土轴心抗压强度设计值ψc———基桩成孔工艺系数，预制桩取0.85，灌注桩取0.7~0.8。
f y，———纵向主筋抗压强度设计值A S,———纵向主筋截面面积R a =5363+582=5945KN2)根据经验参数法确定计算依据：《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告单桩竖向承载力特征值(R a)应按下式确定:R a=1/k×Q uk 【5.2.2】式中Q uk————单桩竖向极限承载力标准值K———安全系数，取K=2.Q uk=Q sk+Q pk= u∑ψsi q sik L i +ψp q pk A p 【5.3.6】桩型: 人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩端直径D =1200mm桩端面积A p=1.13m桩端周长u=3.77m第1土层为:不计阻力土层,极限侧阻力标准值q sik=10Kpa土层厚度L i= 9.5 m极限侧阻力标注值Q sk=u×L i×q sik =1.88×9.5 ×10= 179.07KN 第2土层为:不计阻力土层,极限侧阻力标准值q sik=10Kpa土层厚度L i= 4 m极限侧阻力标注值Q sk=u×L i×q sik=1.88×4 ×10= 75.2 KN 第3土层为:不计阻力土层,极限侧阻力标准值q sik=150Kpa土层厚度L i= 1 m极限侧阻力标注值Q sk=u×L i×q sik=1.88×1 ×150= 282.74 KN总极限侧阻力标注值Q sk=∑Q sk= 537 KN极限端阻力标准值q pk=3000KN总极限端阻力标注值Q pk=q pk×A p=3000×0.28= 792 KNQ uk=Q sk+Q pk=537+792=1330单桩竖向承载力特征值R a = 666KN。
单桩竖向承载力特征值计算方法
单桩竖向承载力特征值计算方法
1.确定桩的几何尺寸参数：包括桩的直径或边长、长度等参数。
这些参数可以通过现场测量或者设计文件中获取。
2.选择合适的桩基承载力计算方法：根据桩的类型和土层条件，选择合适的计算方法。
常用的计算方法有静力荷载试验法、触探法、经验公式法和数值模拟法等。
3.进行土层参数测定：确定土层的物理力学参数，包括土的容重、摩擦角、内摩擦角等。
土层参数可以通过现场采样试验或者现有资料获取。
4.进行桩身摩阻力计算：根据土层的参数和桩的几何尺寸，计算桩身的摩阻力。
摩阻力是桩的垂直承载力的主要组成部分，是土与桩身之间产生的摩擦力。
5.进行桩端承载力计算：根据桩端的形状和土层的物理参数，计算桩端的承载力。
桩端的承载力主要来自于土的抗剪强度。
6.综合计算桩的竖向承载力：将桩身的摩阻力和桩端的承载力进行综合计算，得到桩的总承载力。
可以采用各个力学模型的叠加法或者有限元分析等方法进行计算。
7.计算特征值：根据计算结果，确定单桩的竖向承载力特征值。
特征值一般是指在一定的可靠性要求下，其中一物理量的统计特性值。
需要注意的是，在计算单桩的竖向承载力时，还需要考虑其他因素，如桩的侧阻力、开挖对周围土体的影响、桩的安装质量等。
这些因素会对桩的承载力产生重要影响，需要在计算中进行综合考虑。
总之，单桩竖向承载力特征值的计算方法包括确定桩的几何尺寸参数、选择适当的计算方法、测定土层参数、计算桩身摩阻力和桩端承载力、综
合计算桩的承载力等步骤。
通过这些步骤，可以得到单桩竖向承载力的特
征值，提供给工程设计和施工中的相关计算和决策。
单桩承载力计算
单桩竖向承载力设计值(R)计算过程:桩型:大直径灌注桩(清底干净)桩基竖向承载力抗力分项系数:γs=γp=γsp=1.65桩类别:圆形桩直径或边长d/a=1000mm截面积As=.78539815m周长L=3.1415926m第1土层为:不计阻力土层,极限侧阻力标准值qsik=0Kpa层面深度为:.0m; 层底深度为:1.4m土层厚度h= 1.4 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=3.1415926×1.4 ×0×1= 0 KN第2土层为:淤泥,极限侧阻力标准值qsik=10Kpa层面深度为:1.4m; 层底深度为:-12.1m土层厚度h= 13.5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=3.1415926×13.5 ×10×1= 424.115001 KN第3土层为:粘土,极限侧阻力标准值qsik=26Kpa层面深度为:-12.1m; 层底深度为:-21.6m土层厚度h= 9.5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=3.1415926×9.5 ×26×1= 775.9733722 KN第4土层为:粘土,极限侧阻力标准值qsik=50Kpa层面深度为:-21.6m; 层底深度为:-28.2m土层厚度h= 6.6 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=3.1415926×6.6 ×50×1= 1036.725558 KN总极限侧阻力Qsk=∑Qsik= 2236.8139312 KN极限端阻力标准值qpk=280KN极限端阻力Qpk=qpk×As=280×.78539815= 219.911482 KN总侧阻力设计值QsR=Qsk/γs= 1355 KN端阻力设计值QpR=Qpk/γp= 133 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2236.8139312 /1.65+ 219.911482 /1.65= 1488。
桩基承载力验算
桩基承载力的验算：本塔吊桩基直径Φ1500mm，底部直径Φ2100mm。
桩纵向筋20Φ22，箍筋Φ16@200，砼强度等级C20，桩长=10000mm，持力层为微风化岩。
根据厂方图纸提供，塔吊作用在桩顶的压力1=600.9KN，水平力2=25.1KN。
作用在桩基弯矩M=1523.9KN•m，Mk=-287.9KN·m一、桩基竖向承载力计算：1、承台荷重：G=3×3×2×25=450KN2、作用在桩基的竖向力设计值N=（P1+G）×1.2 =1261.08KN3、确定平桩竖向极限承载力标准值Q uk：Q uk =ψPqpkApq pk =4000KN/m2ψp=(0.8/D)1/3=(0.8/1.5) 1/3=0.81Ap=πr2=3.14×1.052=3.462m2Quk=0.81×4000×3.462=11216.9KN 4、桩基竖向承载力设计值：R=Qnk /rprp查表5.2.2 rp=1.65R=11216.9/1.65=6798.12KNr·N=1.1×1261.08=1387.19KN<R (安全)二、桩基正截面承载力计算：桩总弯矩M总=P2×2+M-Mk=25.1×2+1523.9-287.9 =1286.2KN·m相对界限受压区高度b：b =0.8/(1+f s /0.0033E s )=0.8/1+f s /0.0033E S=0.8/(1+310/0.0033×2×105) =0.8/1.469697=0.544截面的有效高度h 0：h 0 =r+r s=750+600=1350mm混凝土的受压区高度X b :X b =b h 0 =0.5441350=734.4mm 桩截面面积A ：A =πr 2=3.14×7502=17.66105mm 2全部纵向钢筋的截面面积（本桩2022）A S =7602mm 2桩半径r=750mm纵向钢筋所在圆周半径r s =600mm轴向力对截面重心的偏心距e 0：e 0=M 总/N=1286.2/1261.08=1.02m因：0.3（r+r s ）=0.405m<e 0故：附加偏心距e a =0 对应于受压区砼截面面积的圆心角（rad ）与2π的比值a: cos /2=(r-x b )/r=(0.75-0.7344)/0.75==0.0208 /2=88.8° =177.6°=(177.6°/180°)·π=0.987π=3.1a=3.1/2π=0.494纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值at：at=1.25-2a=1.25-20.494=0.262l/d=7/1.5=4.7<8（可不考虑挠度对偏心距的影响）fcm =11N/mm2 fy=310N/mm2afcm A(1-sin2πa/2πa)+(a-at)fyAs=0.494×11×17.66×105×(1-sin2×279.2°/π)+(0.494-0.262)×310×7602 =95.96×105×(1+0.1)+546735.84=10555600+546735.84=11102335.84N=11102.34KN>N=1261.08KN （安全）。
桩基计算采用单桩竖向极限承载力
桩基计算采用单桩竖向极限承载力下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!桩基计算采用单桩竖向极限承载力介绍在土木工程中，桩基是一种常见的基础结构，用于承受建筑物或其他结构的重量，并将其传递到更深的地层。
桩基专项方案计算公式
一、桩基承载力的计算公式1. 单桩承载力计算公式：Qs = Qsk + Qp其中，Qs为单桩承载力；Qsk为极限承载力；Qp为桩身抗拔力。
2. 极限承载力计算公式：Qsk = 1.2×γD×L×fck其中，γ为桩身材料重度；D为桩径；L为桩长；fck为桩身材料抗压强度标准值。
3. 桩身抗拔力计算公式：Qp = 0.8×γD×L×fck其中，Qp为桩身抗拔力；其他参数与极限承载力计算公式相同。
二、桩基沉降的计算公式1. 桩基沉降计算公式：S = (Qs - Qp)×δp / (A×E)其中，S为桩基沉降；δp为桩身材料变形模量；A为桩身截面积；E为桩身材料弹性模量。
2. 桩基沉降计算公式（简化）：S = (Qs - Qp)×δp / (πD²/4)其中，其他参数与桩基沉降计算公式相同。
三、桩基首灌混凝土计算公式1. 钻孔灌注桩首盘方量计算公式：V = (H1 - H2)×πD²/4 + πd²/4×h1其中，V为首盘方量；H1为桩孔底至导管底端距离；H2为导管初灌埋深；D为桩孔直径；d为导管内径；h1为桩孔内混凝土达到埋置深度时，导管内混凝土柱平衡导管外压力所需的高度。
2. 钻孔灌注桩首盘方量计算公式（简化）：V = πD²/4×(H1 - H2) + πd²/4×h1其中，其他参数与钻孔灌注桩首盘方量计算公式相同。
四、桩基施工进度计算公式1. 桩基施工进度计算公式：P = (N × D × L) / (T × 24 × 60)其中，P为桩基施工进度；N为桩基数量；D为桩径；L为桩长；T为施工时间（小时）。
2. 桩基施工进度计算公式（简化）：P = N × D × L / (T × 24)其中，其他参数与桩基施工进度计算公式相同。
单桩竖向承载力特征值计算
一、设计资料
1、基桩设计参数
成桩工艺：混凝土预制桩
承载力设计参数取值：根据建筑桩基规范查表
桩顶标高：-1.5m
桩身设计直径：d=0.400m
桩身长度：L=10m
3、设计依据
《建筑桩基技术规范》（JGJ-94-94），以下简称桩基规范
《建筑地基基础规范》（GB50007-2002）以下简称基础规范
二、单桩竖向抗压承载力计算
2、桩身周长u，桩端面积Ap
u=3.14*0.4=1.256m
Ap=3.14*0.4^2/4=0.1256㎡
3、单桩竖向承载力估算
根据桩基规范5.2.8按下式计算
Quk=Qsk+Qpk
土的总极限侧阻力标准值：
Qsk=1.256*（1.1*30+1.7*50+2.4*98+4.8*170）=1469kN
总极限端阻力标准值：
Qpk=0.1256*5000=628kN
单桩竖向抗压极限承载力标准值为：
Quk=Qsk+Qpk=1469+628=2097Kn
单桩竖向承载力特征值Ra计算。
根据基础规范附录Q条文Q.0.10第7条规定Ra=Quk/2=1049kN。
单桩竖向承载力特征值计算方法
单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94 -2008第5.2.2条公式5.2.2计算：R a=Q uk/K式中：R a——单桩竖向承载力特征值；Q uk——单桩竖向极限承载力标准值；K——安全系数，取K=2。
1. 一般桩的经验参数法此方法适用于除预制混凝土管桩以外的单桩。
按JGJ94-2008规范中第5.3.5条公式5.3.5计算：式中：Q sk——总极限侧阻力标准值；Q pk——总极限端阻力标准值；u——桩身周长；l i——桩周第i 层土的厚度；A p——桩端面积；q sik——桩侧第i 层土的极限侧阻力标准值；参考JGJ94-2008规范表5.3.5-1取值，用户需在地质资料土层参数中设置此值；对于端承桩取q sik=0；q pk——极限端阻力标准值，参考JGJ94-2008规范表5.3.5- 2取值，用户需在地质资料土层参数中设置此值；对于摩擦桩取q pk=0；2. 大直径人工挖孔桩（d≥800mm）单桩竖向极限承载力标准值的计算此方法适用于大直径（d≥800mm）非预制混凝土管桩的单桩。
按JGJ94-2008规范第5.3.6条公式5.3.6计算：式中：Q sk——总极限侧阻力标准值；Q pk——总极限端阻力标准值；q sik——桩侧第i层土的极限侧阻力标准值，可按JGJ94-2008规范中表5.3.5-1取值，用户需 1取值，用户需在地质资料土层参数中设置此值；对于扩底桩变截面以上2d范围不计侧阻力；对于端承桩取q sik=0；q pk——桩径为800mm极限端阻力标准值，可按JGJ94-2008规范中表5.3.6- 1取值；用户需在地质资料土层参数中设置此值；对于摩擦桩取qpk=0；ψsi，ψp——大直径桩侧阻、端阻尺寸效应系数，按JGJ94-2008表5.3.6-2取值；u——桩身周长。
3. 钢管桩单桩竖向极限承载力标准值的计算按JGJ 94-2008规范第5.3.8条公式5.3.8-1计算：式中：Q sk——总极限侧阻力标准值；Q pk——总极限端阻力标准值；q sik——桩侧第i层土的极限侧阻力标准值，可按JGJ94-2008规范中表5.3.5-1取值，用户需在地质资料土层参数中设置此值；对于端承桩取q sik=0；q pk——极限端阻力标准值，可按JGJ94-2008规范中表5.3.5-2取值；用户需在地质资料土层参数中设置此值；对于摩擦桩取q pk=0；l i——桩周第i层土的厚度；u——桩身周长；A j——空心桩端净面积面积；A p1——空心桩敞口面积；λp——桩端土塞效应系数。
