雷达原理与设备
雷达工作原理
雷达工作原理雷达是一种用于探测和追踪目标物体的设备，广泛应用于军事、航空、航海和气象等领域。
它通过发射电磁波并接收其反射信号，通过分析信号的特征来确定目标物体的位置、速度和形态。
本文将介绍雷达的基本原理和工作过程。
一、雷达的基本原理雷达的基本原理是利用电磁波在空间传播时的特性。
雷达发射器发出一束电磁波，并通过天线将电磁波辐射出去。
当电磁波遇到目标物体时，会发生反射或散射，部分信号会被接收天线接收到。
二、雷达的工作过程1. 发射信号：雷达工作时，发射器发出一束有一定频率和功率的电磁波。
电磁波可以是无线电波、微波或其他频率的波。
2. 接收信号：目标物体会对电磁波进行反射或散射，部分反射信号会被雷达接收器接收到。
接收器通过天线接收到的信号转换为电信号，并传送给信号处理系统。
3. 信号处理：信号处理系统对接收到的信号进行处理和分析。
这包括测量信号的时间、频率和幅度特征，以确定目标物体的距离、方位和速度。
4. 显示结果：最后，雷达系统将分析得到的目标信息显示在显示器上。
这可以是雷达图表或其他形式的可视化信息，帮助操作人员更好地理解目标的位置和运动状态。
三、不同类型雷达的原理1. 连续波雷达（CW雷达）：连续波雷达发射器持续地发射连续的高频电磁波。
接收器接收到的信号经过混频或激励信号调制后得到目标信息。
2. 脉冲雷达：脉冲雷达发射器以脉冲的形式发射电磁波，每个脉冲都有固定的能量和重复频率。
接收器通过测量脉冲的往返时间来计算目标的距离。
3. 多普勒雷达：多普勒雷达是基于多普勒效应的原理工作的。
当目标物体相对于雷达运动时，接收到的反射信号的频率会发生变化。
根据频率变化的特征，可以计算出目标的速度和运动方向。
四、雷达的应用领域雷达在军事、航空、航海和气象等领域有着广泛的应用。
1. 军事：雷达在军事领域中用于目标探测、导航、火控和情报收集等任务。
它可以帮助军队追踪和监视敌方目标，提供重要的战术信息。
2. 航空和航海：雷达在航空和航海领域中用于导航和防撞系统。
超声波雷达原理
超声波雷达原理
超声波雷达是一种利用超声波进行探测和测距的设备，它的原理是利用超声波
在空气中的传播特性来实现对目标的探测和测距。
超声波雷达在工业、军事、医疗等领域都有着广泛的应用，其原理和工作机制也备受关注。
超声波雷达的原理主要包括超声波的产生、传播、接收和信号处理等几个方面。
首先，超声波是通过压电晶体产生的，压电晶体在受到电压作用时会产生机械振动，从而产生超声波。
这些超声波经过发射器发射出去，然后在空气中传播。
当超声波遇到目标时，会发生反射，反射回来的超声波会被接收器接收到。
接收到的超声波信号经过放大和滤波处理后，会被送入信号处理系统进行分析
和处理。
通过对超声波信号的处理，可以得到目标的距离、方向和速度等信息。
这些信息可以帮助我们对目标进行探测和跟踪，实现对目标的监测和定位。
超声波雷达的工作原理与传统的雷达有所不同，它主要依靠超声波在空气中的
传播特性来实现目标的探测和测距。
由于超声波在空气中的传播速度相对较慢，因此超声波雷达的测距范围一般较短，一般在几十米到几百米之间。
但是超声波雷达在近距离目标的探测和测距方面具有独特的优势，尤其在一些复杂环境下的应用更为突出。
总的来说，超声波雷达利用超声波在空气中的传播特性，通过产生、传播、接
收和信号处理等步骤，实现对目标的探测和测距。
其原理简单、可靠，适用于一些近距离目标的探测和测距应用。
随着科技的不断发展，超声波雷达在各个领域的应用也将会得到进一步的拓展和完善。
雷达应用掌握雷达技巧
雷达应用掌握雷达技巧雷达技术在军事、航空航天、交通、气象等领域具有广泛的应用价值，它以其强大的侦测和探测能力，在信息获取和目标定位等方面发挥着重要作用。
为了更好地掌握雷达技巧，以下将从雷达原理、雷达应用以及雷达操作等方面进行讨论。
一、雷达原理雷达（Radar）是利用无线电波的传播和反射原理进行目标侦测的一种技术。
雷达通过发射脉冲信号，利用回波信号来判断目标的位置、速度、形状和特性等信息。
从技术上讲，雷达系统由发射机、接收机、信号处理和显示设备等组成。
其中，发射机产生高能脉冲信号，接收机接收反射回波信号，信号处理装置进行信号分析和处理，显示设备将处理后的信息展示给雷达操作员。
二、雷达应用1. 军事应用雷达在军事领域应用广泛，主要用于目标侦测、目标跟踪以及导弹防御等方面。
雷达系统可以及时发现敌方飞机、舰船和导弹等目标，为作战指挥提供重要情报。
此外，雷达还可以进行目标识别和敌我区分，提高作战效果和打击能力。
2. 航空航天应用航空航天领域也是雷达应用的重要领域之一。
雷达系统可以用于飞机导航、空中交通管制、飞行安全监测等方面。
在航空器上搭载雷达设备，可以提供飞行路径的探测和躲避障碍物的能力，保证飞行的安全和顺利进行。
3. 交通应用雷达技术在交通领域应用也较为广泛，主要用于车辆速度测量、流量监测和智能交通系统等方面。
雷达测速仪通过测量车辆的速度，帮助交警对交通违法行为进行监测和处罚。
而在智能交通系统中，雷达可以对车辆进行跟踪和监控，提高道路安全和交通效率。
4. 气象应用雷达在气象预报中也具有重要地位，主要用于天气探测和灾害预警等方面。
天气雷达可以探测云层的组成、降雨量以及风暴的位置和强度等信息，为气象部门提供准确的天气预报。
同时，雷达还可以用于地震、飓风等自然灾害的监测和警告，保障人民生命财产安全。
三、雷达操作技巧1. 理解雷达原理了解雷达的工作原理是掌握雷达技巧的基础。
必须对雷达信号的产生、传播、反射和接收等过程有一定的了解，以便合理操作雷达设备和进行信号处理。
雷达的使用实验报告
雷达的使用实验报告一、引言雷达（Radar）是一种利用电磁波进行探测的设备，广泛应用于军事、天气预报、航空等领域。
雷达通过发送电磁波，并通过接收返回的信号来测量目标的位置、速度等信息。
本实验旨在通过自行搭建雷达实验装置，了解雷达的工作原理和基本应用。
二、实验装置本实验所用的雷达实验装置包括雷达发射器、接收器、信号处理系统和显示及记录装置。
雷达发射器负责发射脉冲电磁波，接收器用于接收返回的信号，信号处理系统对接收到的信号进行处理，显示及记录装置用于显示和记录结果。
三、实验步骤1. 首先，将雷达装置搭建起来，并确保所有连接正确。
检查电源、天线等部件是否正常工作。
2. 设置雷达发射器的参数，包括频率、脉宽等。
根据实验要求和具体情况进行调整。
3. 打开雷达发射器，并观察接收器上是否有返回信号。
若有，表示雷达正常工作。
4. 将接收到的信号传递给信号处理系统进行处理。
根据需要，可以对信号进行滤波、放大等处理。
5. 最后，将处理后的信号连接至显示及记录装置，以便进行观测和记录。
四、实验结果经过实验，我们观察和记录了几组雷达信号的实验结果，其中包括目标的位置、速度等信息。
通过分析实验数据，我们可以看出雷达能够有效地探测到目标，并获取准确的信息。
五、实验分析本实验通过自行搭建雷达实验装置，对雷达的工作原理和应用进行了初步了解。
通过观察和分析实验结果，我们发现雷达可以在一定范围内探测到目标的位置和速度等信息，这对军事、天气预报等领域具有重要意义。
然而，在实际应用中，还需要考虑到这样的因素，如天气、地形对雷达信号的影响，以及其他干扰对雷达探测的影响等。
因此，我们需要进一步开展相关实验和研究，以完善雷达的性能和提高其应用效果。
六、实验总结通过本次实验，我对雷达的工作原理和基本应用有了更进一步的了解。
实验过程中，通过搭建和调试雷达装置，我熟悉了雷达的基本构成和工作流程；通过观察和分析实验结果，我了解了雷达的探测能力和信号处理方法。
雷达的工作原理简述及应用

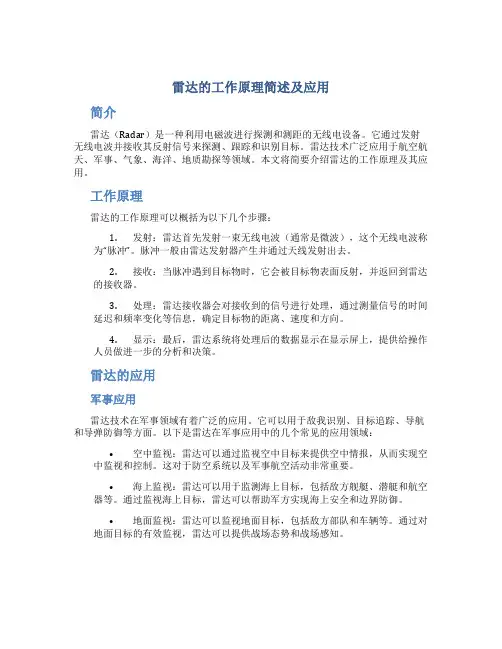

雷达的工作原理简述及应用简介雷达（Radar）是一种利用电磁波进行探测和测距的无线电设备。
它通过发射无线电波并接收其反射信号来探测、跟踪和识别目标。
雷达技术广泛应用于航空航天、军事、气象、海洋、地质勘探等领域。
本文将简要介绍雷达的工作原理及其应用。
工作原理雷达的工作原理可以概括为以下几个步骤：1.发射：雷达首先发射一束无线电波（通常是微波），这个无线电波称为“脉冲”。
脉冲一般由雷达发射器产生并通过天线发射出去。
2.接收：当脉冲遇到目标物时，它会被目标物表面反射，并返回到雷达的接收器。
3.处理：雷达接收器会对接收到的信号进行处理，通过测量信号的时间延迟和频率变化等信息，确定目标物的距离、速度和方向。
4.显示：最后，雷达系统将处理后的数据显示在显示屏上，提供给操作人员做进一步的分析和决策。
雷达的应用军事应用雷达技术在军事领域有着广泛的应用。
它可以用于敌我识别、目标追踪、导航和导弹防御等方面。
以下是雷达在军事应用中的几个常见的应用领域：•空中监视：雷达可以通过监视空中目标来提供空中情报，从而实现空中监视和控制。
这对于防空系统以及军事航空活动非常重要。
•海上监视：雷达可以用于监测海上目标，包括敌方舰艇、潜艇和航空器等。
通过监视海上目标，雷达可以帮助军方实现海上安全和边界防御。
•地面监视：雷达可以监视地面目标，包括敌方部队和车辆等。
通过对地面目标的有效监视，雷达可以提供战场态势和战场感知。
气象应用气象雷达是一种非常重要的天气监测设备，它可以探测到大气中的降水、风暴和其他天气情况。
以下是雷达在气象应用中的几个常见的应用领域：•降水监测：雷达可以检测到大气中的降水情况，包括雨水、雪和冰雹等。
通过对降水的监测，气象雷达可以帮助气象部门及时预警和预测降水情况，提供准确的降水信息。
•风暴监测：雷达可以探测到风暴的形成和演变，包括雷暴、龙卷风和风暴前沿等。
通过对风暴的监测，气象雷达可以提供风暴的路径和强度信息，有助于预警和预测。

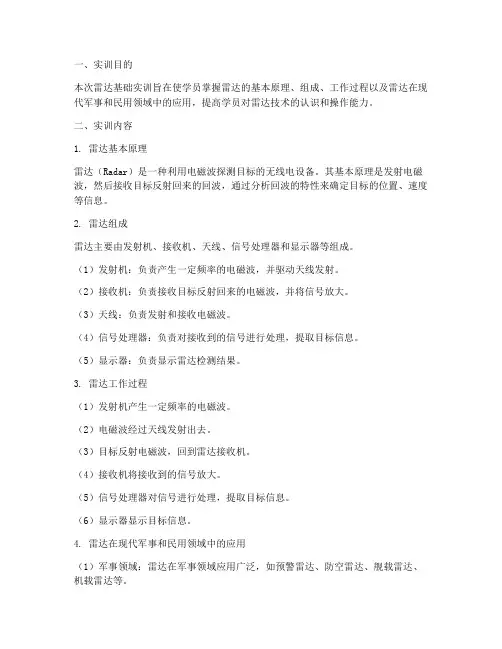

雷达基础实训报告
一、实训目的本次雷达基础实训旨在使学员掌握雷达的基本原理、组成、工作过程以及雷达在现代军事和民用领域中的应用，提高学员对雷达技术的认识和操作能力。
二、实训内容1. 雷达基本原理雷达（Radar）是一种利用电磁波探测目标的无线电设备。
其基本原理是发射电磁波，然后接收目标反射回来的回波，通过分析回波的特性来确定目标的位置、速度等信息。
2. 雷达组成雷达主要由发射机、接收机、天线、信号处理器和显示器等组成。
（1）发射机：负责产生一定频率的电磁波，并驱动天线发射。
（2）接收机：负责接收目标反射回来的电磁波，并将信号放大。
（3）天线：负责发射和接收电磁波。
（4）信号处理器：负责对接收到的信号进行处理，提取目标信息。
（5）显示器：负责显示雷达检测结果。
3. 雷达工作过程（1）发射机产生一定频率的电磁波。
（2）电磁波经过天线发射出去。
（3）目标反射电磁波，回到雷达接收机。
（4）接收机将接收到的信号放大。
（5）信号处理器对信号进行处理，提取目标信息。
（6）显示器显示目标信息。
4. 雷达在现代军事和民用领域中的应用（1）军事领域：雷达在军事领域应用广泛，如预警雷达、防空雷达、舰载雷达、机载雷达等。
（2）民用领域：雷达在民用领域也有广泛应用，如气象雷达、交通雷达、地质雷达等。
三、实训过程1. 理论学习首先，学员通过查阅资料、听课等方式，对雷达基本原理、组成、工作过程等内容进行深入学习。
2. 实验操作在理论学习的的基础上，学员进行雷达实验操作。
具体步骤如下：（1）连接雷达设备，检查设备是否正常。
（2）调整雷达参数，如频率、脉冲宽度、脉冲重复频率等。
（3）发射电磁波，观察天线发射情况。
（4）接收目标反射回来的电磁波，观察接收机工作情况。
（5）对信号进行处理，提取目标信息。
（6）观察显示器显示的目标信息。
3. 结果分析通过实验操作，学员对雷达基本原理、组成、工作过程有了更直观的认识。
同时，通过对实验结果的分析，学员了解了雷达在探测目标、定位等方面的应用。
雷达组成和工作原理
雷达组成和工作原理雷达是一种利用电磁波进行探测和测距的设备，广泛应用于军事、民用、气象等领域。
雷达的组成和工作原理是雷达技术的基础，下面将详细介绍。
一、雷达的组成雷达主要由以下几部分组成：1.发射机：发射机是雷达的核心部件，它产生高频电磁波并将其送入天线。
2.天线：天线是雷达的接收和发射装置，它将发射机产生的电磁波转换成空间电磁波，并将接收到的回波转换成电信号送入接收机。
3.接收机：接收机是雷达的信号处理部件，它将接收到的电信号进行放大、滤波、解调等处理，得到目标的距离、速度、方位等信息。
4.显示器：显示器是雷达的输出部件，它将接收机处理后的信息以图像或数字的形式显示出来，供操作员进行判断和决策。
二、雷达的工作原理雷达的工作原理是利用电磁波的特性进行探测和测距。
雷达发射机产生高频电磁波，经过天线转换成空间电磁波，向周围环境发射。
当电磁波遇到目标时，一部分电磁波被目标反射回来，经过天线转换成电信号送入接收机。
接收机对接收到的信号进行放大、滤波、解调等处理，得到目标的距离、速度、方位等信息。
最后，将处理后的信息以图像或数字的形式显示出来，供操作员进行判断和决策。
雷达的探测距离和精度与电磁波的频率、功率、天线的大小和形状、目标的反射特性等因素有关。
一般来说，雷达的探测距离越远，精度越高，需要的电磁波功率越大，天线越大，目标反射特性越好。
三、雷达的应用雷达广泛应用于军事、民用、气象等领域。
在军事领域，雷达可以用于侦察、监视、导航、武器控制等方面。
在民用领域，雷达可以用于航空、航海、交通、地质勘探、环境监测等方面。
在气象领域，雷达可以用于探测降水、测量风速、预测天气等方面。
雷达是一种非常重要的探测和测距设备，它的组成和工作原理是雷达技术的基础。
随着科技的不断发展，雷达技术也在不断创新和进步，为人类的生产和生活带来了更多的便利和安全。
雷达生命探测仪原理
雷达生命探测仪原理雷达生命探测仪是一种利用雷达技术进行生命探测的设备，它可以通过探测目标反射的微波信号来确定目标的位置、速度和形状，从而实现对生命体的探测和监测。
雷达生命探测仪原理是基于雷达技术的应用，下面将从雷达原理、生命探测原理和仪器结构三个方面来详细介绍雷达生命探测仪的原理。
首先，雷达原理是雷达生命探测仪能够实现生命探测的基础。
雷达是一种利用无线电波进行探测和测距的设备，它通过发射无线电波并接收目标反射回来的信号来实现对目标的探测。
雷达原理是基于微波的特性，利用微波的传播速度和反射特性来确定目标的位置和形状。
雷达生命探测仪利用雷达原理发射微波信号并接收目标反射回来的信号，通过处理这些信号来实现对生命体的探测和监测。
其次，生命探测原理是雷达生命探测仪能够实现对生命体探测的关键。
生命体在微波信号的作用下会产生反射，这种反射信号可以被雷达生命探测仪接收到并进行处理。
利用生命体对微波信号的反射特性，雷达生命探测仪可以确定生命体的位置、速度和形状，从而实现对生命体的探测和监测。
生命探测原理是基于微波信号与生命体的相互作用，利用这种相互作用来实现对生命体的探测和监测。
最后，仪器结构是雷达生命探测仪实现原理的具体体现。
雷达生命探测仪通常由发射装置、接收装置、信号处理装置和显示装置组成。
发射装置用于发射微波信号，接收装置用于接收目标反射回来的信号，信号处理装置用于处理接收到的信号并提取有用信息，显示装置用于显示处理后的信息。
这些装置共同工作，实现了雷达生命探测仪对生命体的探测和监测。
总之，雷达生命探测仪原理是基于雷达技术和生命探测原理的应用，通过发射和接收微波信号来实现对生命体的探测和监测。
了解雷达生命探测仪原理对于理解其工作原理和应用具有重要意义，也有助于对其性能和特点有更深入的了解。
希望本文的介绍可以帮助读者更好地理解雷达生命探测仪原理。
激光雷达工作原理与应用
激光雷达工作原理与应用激光雷达是一种利用激光技术进行遥感测量的设备，具有高精度、高速度、非接触等特点，被广泛应用于测绘、地形勘测、机器人导航、无人驾驶汽车等领域。
本文将介绍激光雷达的工作原理及应用。
一、工作原理激光雷达利用激光束对目标物进行扫描，通过计算激光束返回的时间差和角度，可以得到目标物的坐标和距离。
具体工作原理如下：1. 发射激光束激光雷达首先发射一束激光，一般采用固态或半导体激光器。
激光束经过准直透镜后，形成一个较为集中的光点，被照射到目标物上。
2. 接收反射光当激光束照射到目标物表面时，会被反射回来。
激光雷达接收到反射光后，利用光电二极管将光信号转化为电信号。
3. 计算时间差通过计算发射激光到接收反射光的时间差，即可得到目标物距离激光雷达的距离。
时间差越小，则目标物距离越近。
4. 计算角度激光雷达还通过控制扫描角度，扫描目标物周围的环境。
通过计算激光束旋转的角度，可以得到目标物的角度信息。
5. 组合坐标通过计算反射光的距离和角度，可以计算出目标物在三维空间中的坐标。
多次扫描不同的角度，就可以得到目标物在全方位上的坐标。
二、应用激光雷达在测绘、地形勘测、机器人导航、无人驾驶汽车等领域都有广泛应用。
1. 测绘、地形勘测激光雷达可以高精度地获取地表地貌、建筑物结构等信息，广泛应用于地形勘测、制图等领域。
通过激光雷达可以得到地形模型、数字地图等数据，为规划和设计提供基础数据。
2. 机器人导航机器人导航需要精确的环境图像，才能实现精准定位和路径规划。
激光雷达可以对周围环境进行高精度扫描，实现机器人的建图和导航。
3. 无人驾驶汽车激光雷达可以为无人驾驶汽车提供高精度的环境感知和定位服务。
通过激光雷达可以精确识别障碍物、路标等，实现车辆的自主导航。
三、总结激光雷达是一种高精度的遥感测量设备，具有广泛的应用前景。
未来随着科技的不断发展，激光雷达的应用将会更加广泛和深入。
pir 雷达方案
pir 雷达方案PIR雷达方案PIR（Passive Infrared）雷达是一种基于红外线技术的运动侦测设备，广泛应用于安防系统中。
本文将介绍PIR雷达的工作原理、应用领域以及其在安防系统中的重要性。
一、工作原理PIR雷达通过感知红外线辐射来检测周围环境中的物体运动。
其工作原理基于两个重要特性：热诱导和红外辐射。
1. 热诱导当物体的温度高于绝对零度时，其分子会产生热运动，释放热量。
PIR雷达利用这一原理，通过感知物体周围环境的温度变化来判断是否有运动物体。
2. 红外辐射物体也会辐射红外线，其特点是波长较长，无法被人眼所察觉。
PIR雷达通过检测红外辐射的变化来判断是否有物体移动。
二、应用领域PIR雷达因其高效、准确的运动侦测能力，在各个领域得到了广泛应用。
1. 家居安防在家庭安保系统中，PIR雷达用于侦测入侵者，及时发出警报。
它可以有效识别人体的运动，避免虚警，为家庭成员提供更安全的居住环境。
2. 商业建筑商业建筑经常需要高效的安全系统来保护贵重资产。
PIR雷达可以监测办公室、仓库等区域的运动情况，及时报警，防止潜在的盗窃事件。
3. 公共场所PIR雷达还广泛应用于公共场所，如银行、酒店、电影院等。
它可以监测人员进出场所，及时掌握人流动态，并在需要时发出警报，确保公共安全。
三、在安防系统中的重要性PIR雷达在安防系统中扮演着重要的角色，具有以下几个方面的重要性。
1. 高侦测率PIR雷达对人体运动的侦测率非常高，能够准确地区分人体运动和其他干扰信号，如小动物、风等。
这为安防系统提供了可靠的侦测手段，大大降低了误报率。
2. 快速响应PIR雷达响应速度非常快，可以在几毫秒内侦测到物体的移动。
这对于迅速采取行动、应对潜在威胁至关重要，有助于避免损失的扩大。
3. 节能环保PIR雷达只在有物体移动时才启动，不会持续工作。
相比其他传感器，如微波雷达，PIR雷达的能源消耗更低，有助于提高系统的能效，并降低对环境的影响。
雷达技术的基本原理与应用
雷达技术的基本原理与应用雷达是一种利用互相作用的电磁波或其他成像辐射探测、测量和成像的电子设备。
雷达技术已在许多领域广泛应用，例如航空、海洋、防御、气象和环境监测等领域。
本文将探讨雷达技术的基本原理和应用。
一、雷达的原理雷达的基本原理是利用一定频率的高频电磁波，将电磁波通过天线发射出去，在目标上反射回来时，再通过接收天线接受回波信号。
根据发射电磁波后接收到的回波信息，可以推算出目标的位置、速度、形态等信息。
雷达设备的主要组成部分包括发射器、天线、接收器和信号处理器等。
发射器将输入的高频信号转换成微波信号，并将其通过天线辐射出去；天线接受目标回波信号，并将信号转换成电信号；接收器将电信号放大，然后通过信号处理器进行数字化处理，以提取有关目标的信息。
雷达的性能指标主要包括雷达探测距离、分辨率和信噪比等。
雷达探测距离取决于雷达的发射功率、天线增益、目标反射面积以及大气衰减等因素；雷达分辨率取决于波长、天线孔径和目标距离等因素；信噪比是指目标信号和噪声信号之比，是衡量雷达性能优劣的一个重要指标。
二、雷达的应用1.航空领域雷达在航空领域的应用非常广泛，包括飞行监控、空中交通管制、空气质量监测等。
雷达技术可以帮助飞行器定位、导航以及在气象恶劣时保证安全起降。
2.海洋领域雷达在海洋领域的应用也非常广泛，可以用于水文、水文气象、海洋资源调查、海上交通管制、船舶导航等方面。
雷达技术可以帮助监测海洋环境的变化，发现井喷火山以及预测台风等有害气象事件的来临。
3.防御领域雷达在防御领域的应用较多，包括军事防御、边境安全、反恐防暴、消防救援等方面。
雷达技术可以帮助军队监测敌方军事行动、预警空袭威胁、监视国境安全等；可以帮助警察发现可疑行为、协助消防队找到险情等。
4.气象领域气象雷达常用于天气预测、气象风险监测、降水量预测等方面。
气象雷达主要用于探测空中降水物质和气象条件；利用雷达分辨率高、探测距离远、数据传输快等优点，可以帮助气象部门实现准确预报。
雷达原理与设备课程实验教学大纲
“雷达原理与设备”课程实验教学大纲一、实验教学的目的1、了解雷达的组成结构，熟悉雷达使用方法；2、学习导航雷达在航海中的定位方法。
二、实验教学的任务1、结合理论课学到的知识，对实际雷达各大单元充分了解；2、对在操作使用雷达过程中，对各旋钮起的作用应熟悉掌握。
三、具体实验项目名称和学时分配适用专业及实验性质（设计性、综合性、验实验内容：1、调整调谐增仪、量程、海浪抑制等各旋钮，观察雷达屏幕中的回波变化；2、在海图上，根据本船与固定目标的距离确定船位。
实验要求：1、对专业理论知识应充分掌握；2、对航海知识应有所了解。
五、实验教材或讲义名称1、雷达实验指导书，曹铭志，大连海事大学出版社自编教材；六、实验考核标准掌握操作雷达步骤，学会观测雷达，会用雷达定位，交实验报告者为合格，否则为不合格，实验不合格不予通过。
七、与其他课程的联系与分工1、以电磁场理论、脉冲与数字电路和等课程为基础；2、与GPS实验同步。
八、为达到本课程的目的和要求所采取的措施1、单机单人指导学生每组8—9人；2、实验课中作笔录，实验课后写实验报告。
参加本大纲制订编写人员：曹铭志本课程所在实验室：电子工程实验室实验室主任签字：金红教研室主任签字：柳晓鸣主管教学院长签字：夏志忠制定时间： 2004年5月12日“AIS系统与应用”课程实验教学大纲一、实验教学的目的1、了解AIS的组成，熟悉AIS的使用方法；2、学习AIS进行船舶识别的方法及工作原理。
二、实验教学的任务1、结合理论课所讲的知识，对实际AIS各组成单元充分了解；2、在操作使用中，加深对AIS工作原理及船舶识别的理解。
三、具体实验项目名称和学时分配适用专业及实验性质（设计性、综合性、验实验内容：1、对船台AIS操作，观察个屏幕窗口的数据及显示信息；2、对岸台AIS操作，熟悉ICAN软件各项操作菜单，进行船舶识别。
实验要求：1、对专业理论知识充分掌握；2、对通信原理应有所了解。
五、实验教材或讲义名称无六、实验考核标准熟悉AIS的基本工作原理，熟悉ICAN的界面、菜单，能进行船舶识别，交实验报告者为合格，否则为不合格。
雷达的工作原理
雷达的工作原理雷达是一种利用电磁波进行探测和测量的技术，广泛应用于军事、航空、气象和海洋等领域。
本文将从雷达的工作原理、主要组成部分、工作模式和应用领域等方面进行详细介绍。
一、雷达的工作原理：1. 发射和接收信号：雷达通过发射射频信号，并监听回波信号来进行目标探测。
发射的信号会以电磁波的形式向四周传播。
2. 接收回波信号：当发射的电磁波与目标相遇时，会产生回波信号。
雷达接收器通过接收回波信号，以获取目标的位置、距离和速度等信息。
3. 信号处理和显示：雷达接收器将接收到的回波信号进行信号处理，如滤波、放大、解调等操作，以提取有用的目标信息。
处理后的数据可以通过显示设备以图形或数字的形式呈现。
二、雷达的主要组成部分：1. 发射器：负责产生并发射射频信号，通常使用高频、大功率的电子设备。
2. 接收器：接收回波信号，并进行信号处理和解调等操作，以提取有用的信息。
3. 天线系统：用于发送和接收电磁波信号，一般包括发射天线和接收天线。
4. 控制器：负责控制雷达的工作模式和参数设置，并处理接收到的目标信息。
5. 显示设备：用于显示目标信息，可以是示波器、计算机屏幕或专用的雷达显示器等。
三、雷达的工作模式：1. 连续波雷达（CW雷达）：发射连续的电磁波信号，并通过检测回波信号的频率变化来估计目标的速度。
2. 脉冲雷达：以脉冲的形式发射电磁波信号，测量回波信号的时间延迟来计算目标的距离。
3. 多普勒雷达：基于多普勒效应，通过测量回波信号频率的变化来确定目标的速度和运动方向。
四、雷达的应用领域：1. 军事应用：雷达在军事领域广泛用于目标探测、情报侦察、导航引导和火力控制等任务。
2. 航空应用：雷达在航空领域被用于飞行器导航、空中交通控制以及天气预报和防雷等方面。
3. 气象应用：气象雷达可以探测大气中的降水情况，对气象预报和气候研究起到重要作用。
4. 海洋应用：海洋雷达可以用于测量海洋表面的波高、潮汐、海流等参数，对海洋科学和海上交通具有重要意义。
探地雷达原理及应用
探地雷达原理及应用探地雷达是一种利用电磁波侦测地下物体的设备。
它的工作原理类似于选择性地阻抗匹配，或是在特定频率上较强的反射信号，从而使接收器可以收到地下物体发出的信号。
下面将围绕探地雷达的原理及应用展开讲解。
一、工作原理探地雷达利用的是电磁波反射的原理。
工作时，雷达通过导线杆发射一定频率的电磁波，电磁波经过地面时会在地下遇到物体而反射。
这些反射的信号会被探测器接收到，并通过处理将它们转换成数据。
为了更好的收到反射的信号，雷达应该具备尽量长的探测深度，这可能被实现通过合适的雷达频率、器件以及气候条件等。
雷达的探测效果也受到不少影响，例如，不同土壤的电导率、含水量、形态以及其他地形特征都会影响雷达的性能。
二、应用领域探地雷达是一种非常有用的工具，并能够用于许多不同领域。
以下是探地雷达应用的一些示例：1.建筑勘探：利用探地雷达可以评估地面下的土壤、岩石和岩层等物质。
这些信息可用于设计建筑和地基，同时还能够避免由于地下障碍未知带来的施工风险。
2.矿产勘探：探地雷达经常用于寻找地下的矿藏。
矿物通过其电磁性质反射出不同的信号，这些信号可以用来确定下一步的勘探方向。
3.考古研究：探地雷达可以用于考古地区的勘探，以便了解这些遗址下有什么文化遗物或其他物品。
经过研究，我们能够更好的了解历史，加深对文物价值的认识。
三、总结探地雷达是一项非常高效的科技设备，能够用于许多不同的领域。
这些应用包括建筑勘探、矿产勘探和考古研究等。
只要我们将雷达的工作原理和应用难点充分了解，就能够更好地掌握其中的使用技巧。
未来，探地雷达将在更多领域中发挥其巨大的作用。
雷达原理PDF
雷达原理 PDF雷达是一种利用无线电波进行目标探测和测距的电子设备。
其基本原理是，通过发射电磁波对目标进行照射，然后分析反射回来的电磁波以获得目标的信息。
下面将详细介绍雷达的工作原理和技术特点。
一、雷达的基本组成雷达主要由发射机、接收机、信号处理机和显示控制单元等组成。
发射机负责产生高频电磁波，然后通过天线将其发送到空间中。
当电磁波遇到目标时，会反射回来并被接收机接收。
接收机接收到反射回来的电磁波后，将其转换为低频信号并送入信号处理机进行处理。
信号处理机对接收到的信号进行分析和处理，提取出目标的位置、速度等信息，并将其送入显示控制单元进行显示和控制。
二、雷达的种类雷达按照不同的分类方式可以分为不同的类型。
例如，按照工作频段可以分为米波雷达、分米波雷达、厘米波雷达和毫米波雷达等；按照用途可以分为军用雷达、民用雷达和通用雷达等；按照工作方式可以分为脉冲雷达和连续波雷达等。
三、雷达的工作原理雷达的工作原理是利用电磁波的反射和传播特性。
雷达发射的电磁波遇到目标后，会反射回来并被接收机接收。
通过测量反射回来的电磁波的相位、频率和幅度等参数，可以确定目标的位置和速度等信息。
例如，通过测量反射回来的电磁波的相位差，可以确定目标距离雷达的距离；通过测量反射回来的电磁波的频率变化，可以确定目标的径向速度；通过测量反射回来的电磁波的幅度，可以确定目标的大小和形状等信息。
四、雷达的技术特点雷达的技术特点包括探测能力、测速精度、测距精度和分辨率等。
其中，探测能力是雷达最重要的特点之一，它决定了雷达能够发现和跟踪的目标数量和质量；测速精度和测距精度是雷达测量目标位置和速度的准确性；分辨率是雷达区分相邻目标的能力。
五、雷达的应用雷达被广泛应用于军事、民用和科研等领域。
在军事方面，雷达被用于引导导弹、飞机和舰船等武器进行攻击和防御；在民用方面，雷达被用于交通管制、气象观测和资源探测等领域；在科研方面，雷达被用于物理实验、地球观测和天体研究等领域。
雷达测速是什么原理
雷达测速是什么原理
雷达测速是利用雷达技术来测量车辆的行驶速度的一种方法。
雷达测速设备主要由雷达发射器和接收器组成。
具体工作原理如下：
1. 发射器发射雷达波束：雷达发射器会发射出一束特定频率的雷达波束，波束以一定的角度向前方发射。
2. 波束与车辆相交：发射的雷达波束会在空气或其他物体中传播，当波束遇到靠近的车辆时，一部分波束会被车辆表面反射回来。
3. 接收器接收反射信号：雷达接收器会接收到被车辆表面反射回来的波束信号。
4. 计算车辆速度：利用接收到的反射信号和测速设备的内部算法，系统会计算车辆与设备之间的距离变化，并根据变化的速度来计算出车辆的实际速度。
需要注意的是，雷达测速设备通常采用多普勒原理来计算速度。
多普勒效应是指当信号源和接收器相对于静止的观察者产生相对运动时，接收到的信号频率会发生变化。
基于这个原理，雷达测速设备会分析接收到的反射信号频率的变化，从而计算出车辆的速度。
雷达测速的优点是可以在不受天气、光照等条件限制的情况下进行测速，且测量精度较高。
然而，由于雷达测速需要发射辐
射能量，因此对于过度频繁的使用可能会对人体健康产生一定的影响，所以在使用过程中需要注意安全措施。
雷达的工作原理是什么
雷达的工作原理是什么
雷达（Radar）是一种利用无线电波进行探测和测量目标的设备，其工作原理基于“回波”（echo）的概念。
雷达系统通常由发送器、接收器和处理器组成。
具体而言，雷达工作原理可分为以下几个步骤：
1. 发射信号：雷达发送器产生一束窄的无线电波信号，通常是高频或微波信号。
2. 信号传播：发射的无线电波信号在空间中逐渐传播，并与遇到的物体表面相互作用。
3. 回波产生：当无线电波遇到目标物体时，一部分能量会被物体吸收，另一部分会被物体表面反射回来，形成回波信号。
4. 回波接收：雷达接收器接收和放大回波信号，并将其转换成电信号。
5. 信号处理：雷达处理器对接收到的信号进行滤波、放大、频谱分析等处理，从而提取出所需的目标信息。
6. 目标检测和测量：通过分析处理后的信号，雷达系统能够检测并测量目标的距离、方位、速度等参数。
雷达工作原理的核心在于利用无线电波的传播特性和物体表面对无线电波的反射，通过分析回波信号来实现目标的探测和测
量。
这种技术广泛应用于航空、军事、天气预报等领域，并且在导航、遥感和雷暴预警等方面有着重要的作用。
雷达的工作原理及发明应用
雷达的工作原理及发明应用一、雷达的工作原理雷达（Radar）是一种利用电磁波进行远距离探测与测量的技术设备。
雷达的工作原理主要包括两个方面：发射与接收。
1. 发射电磁波雷达通过发射天线向周围发送脉冲电磁波，这些电磁波会沿直线传播并在与目标相遇时被目标部分吸收、散射或反射。
雷达通常使用微波、毫米波或无线电波作为发射信号。
2. 接收反射信号雷达的接收端也是一个天线，它接收到被目标部分反射的脉冲电磁波，并将其信号传送给雷达系统进行处理。
接收到的信号经过放大、滤波等处理后，被转换成目标的距离、速度和角度等信息，然后通过显示器或其他输出设备展示给操作人员。
二、雷达的发明应用雷达在军事和民用领域有着广泛的应用，以下是雷达的一些主要应用领域。
1. 军事应用•目标探测与跟踪：雷达可以远距离探测和跟踪目标，帮助军队获得敌人的位置和动态信息，从而为军事决策提供重要依据。
•空中防御及导弹拦截：雷达可以用于探测敌方飞机、导弹等飞行物体，实时监测和拦截潜在威胁。
•海上巡航与防御：雷达在舰艇上的应用可以探测到海面上隐蔽的舰艇和潜艇，及时发现和防御敌方舰艇。
2. 民用应用•天气预报：雷达可以监测和测量大气中的降水、云层、风向等参数，为天气预报和灾害预警提供重要数据。
•航空导航：雷达可以用于航空器的导航和目标探测，确保飞行安全和航空交通管制。
•海上搜救与船舶导航：雷达在海洋上可以帮助搜救人员寻找被困的船只或人员，同时也可以用于船舶导航和避免碰撞。
3. 科学研究•大气研究：雷达可以用于大气和气候研究，监测大气中的气溶胶、云层和降水等情况，为气候模型和环境保护提供数据支持。
•太空观测：雷达可以用于探测宇宙中的恒星和行星，研究太空中的物质构成和运动规律，探索宇宙奥秘。
三、总结雷达是一种利用电磁波进行远距离探测与测量的设备。
它通过发射电磁波并接收目标反射的信号，从而实现对目标的探测和跟踪。
雷达的应用广泛，包括军事、民用以及科学研究等领域。
雷达原理与设备
SEA AUTO
5.2.2 自动FTC (AUTO RAIN) 处理
在屏幕框[PICTURE]操作菜单中选择OFF/1/2/3/4 。
采用moving average deviations 得到偏置电平。 K取决于FTC的 设置。
5.2.3 NOISE REJ处理 将屏幕框[PICTURE]操作菜单中的“4:NOISE REJ”置为ON 。
RFC接收并处理 SPU 的 GAIN、STC 和TUNE控制信号用 以控制调制板 MD 、 中放板IF、电源 PWR (RF) 板和 MIC 的限幅器 TR 。
RFC还把方位信号、 首线信号和TUNE IND电压、磁控管电 流、电源电压等各 种监测数据 发给 SPU板。
4 雷达接收机
4.1 接收机的任务、技术指标与组成 接收机的任务：将天线所收到的微弱射频回波信号从噪声和干扰电
在信号显示时，利用相关处理，便于区分目标回波与杂波（水面回 波、雨雪回波等）。
EAV-1：过去两次天线扫描周期的相关处理，适合于抑制一般的海 杂波、雨雪杂波和其他杂波。
EAV-2：过去三次天线扫描周期的相关处理，适合于抑制较强的海 杂波、雨雪杂波和其他杂波，但弱目标会有损失。
EAV-3：以增强的方式突出地显示回波图像，进而增强弱目标的回 波强度（灵敏度），特别是远距离的目标回波。但海杂波、雨雪 杂波等不需要的回波也会得到加强，采用EAV-3前，应先通过 FTC和STC等方法调整回波观测，尽量去除杂波。
的速度，数值为3108m/s；
目标的距离R为：
1 R= 2 c tR
1s相当于150m。
二、脉冲法测距——幅度调制
雷达周期性发射脉冲，目标的后向散射回波脉冲相对发射脉冲的时 延取决于目标的距离。
雷达监测原理
雷达监测原理
雷达监测原理
雷达是一种通过电磁波探测目标物体的设备，其监测原理是通过向目
标物体发射一束电磁波，然后接收由目标物体反射回来的电磁波，并
通过对反射波进行处理得到目标物体的信息。
雷达监测包括三个主要阶段：发射阶段、传播阶段和接收阶段。
在雷达的发射阶段，雷达会发射一束脉冲式或连续波式的电磁波。
脉
冲式雷达发射一系列极短的脉冲，每个脉冲的脉宽通常只有几微秒。
连续波雷达则不断发射一束固定频率的电磁波。
这些电磁波在传输过
程中会遇到各种障碍物，如建筑物、地形和天气等，导致其发生反射、散射和折射等效应。
在传播阶段，电磁波在空间中传播，并与目标物体发生相互作用。
当
电磁波与目标物体相遇时，部分电磁波被反射回来。
反射回来的电磁
波称为回波信号，记录回波信号可以得到目标物体的信息。
如果目标
物体的距离较远，回波信号就会相对较弱，为了增强回波信号的强度，雷达通常会使用天线来束缚电磁波能量，从而提高测量距离和探测目
标的精度。
在接收阶段，雷达通过天线接收回波信号并将其送入雷达的接收机中进行处理。
接收机根据回波信号来确定目标物体的位置、速度和形态等信息。
通常，雷达还需要去除干扰、加窗、调整增益等过程，以获得高质量的目标信息。
最后需要注意的是，雷达的监测原理不仅适用于军事领域，同时可以成功应用于航空、航海、气象、交通以及环境监测等多个领域。
通过对雷达监测原理的深入了解，我们可以更好地掌握雷达技术，并将其应用于更多的实际应用中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目标的距离R为：
1 R= 2 c tR
1s相当于150m。
二、脉冲法测距——幅度调制
雷达周期性发射脉冲，目标的后向散射回波脉冲相对发射脉冲的时 延取决于目标的距离。
发射脉冲
目标1 接收脉冲
目标2
目标1 目标2
收发共用天线
1.1.4 雷达测量目标角度的方法
电磁波在均匀介质中的等速直线传播特性； 利用天线的定向辐射与接收测角。
触发电路
调制器
磁控管振荡器
3.2 磁控管振荡器（Magnetron ）
3.2.1 磁控管的基本结构 磁控管是一种电子管（具有特殊结构的二极管）,包括四个组成部分：
阴极、阳极块及振荡系统、微波能量耦合输出系统和磁系统。
灯丝引线
谐振腔 阳极块
氧化物 护扳 敷层 多孔表面 绝缘垫圈
输出端 阴极 耦合环
钼质极芯
目标上装设雷达应答器（radar transponder）或雷达信标（racon -radar beacon）。
目标在雷达发射的电磁波触发下，转发无线电波。 雷达通过接收转发信号，探测目标。 这种方法可以大大增加雷达探测距离，提高获取目标信息的可靠性。 应答器或信标可用编码等方式转发补充信息，如目标属性信息、目标参量信息。
1 雷达基本原理
1.1 绪论
1.1.1 雷达的基本概念
雷达：利用电磁波的二次辐射、转发或固有辐射来探测目 标，获取目标空间坐标、速度、特征等信息的一种无线电 装置。 雷达目标（target）：形成对雷达电波反射并在接收机产 生回波信号的物体。
1.1.2 雷达探测目标的方法 1）利用目标的电磁波二次辐射现象探测目标
螺旋热线丝 阴极支架
分装式磁控管
简装式磁控管
从阴极发出的电子在恒定电场E和恒定磁场B的作用下，将环绕阴极 运动，形成稠密的旋转电子云。电子群从恒定的电磁场获得能量 转换为高频震荡。
磁控管因为管子、回路合为一体，用谐振腔替代LC回路，克服了引 线电感与分布电容的限制，提高了磁控管的工作频率。另外，利 用了电子渡越时间，为电子在相互作用区进行能量交换创造了必 要条件，解决了因电子渡越时间而限制工作波长进一步缩短的矛 盾。
阳极
阴极
阳极与阴极之间加上脉冲高压，形成高压电场。 磁控管在结构上要求阳极接地。原因是： ■阳极块很大，若不接地，会形成很大的分布电容，破坏高压脉冲
波形； ■阳极块与磁系统靠得很近，阳极加有高压，磁铁也必须对地绝缘，
安装时很不方便； ■阳极块总是与波导连接在一起。 在实际电路中，阳极接地，阴极接负脉冲高压。 在保管、装配和使用过程中，对永久磁铁要避免敲打和震动，在它 周围不要放置铁磁性物体或在其附近移动，因为这样会造成磁通 旁路，减弱磁通密度。
1.2.1 雷达的基本组成
天线
收发机 A
控制 单元
收发机 B
信息传输或数据处理子系统
显示 器
1.2.2 雷达发射机的基本组成 单级振荡式发射机
发射机
电源
振荡器
定时器
显示器
接收机
天线控 制系统
天线 开关
1.2.3 雷达接收机的基本组成 雷达的超外差接收：
接收机 保护器
3）利用目标的固有辐射
被动雷达——雷达不发射电磁波，只接收目标固有的电磁辐射波，也称为无源雷 达（passive radar）。
1.1.3 雷达测量目标距离的方法
一、基本原理 雷达测距的物理基础：电磁波在均匀介质中等速直线传播。
根据反射波相对于发射波的时延来测量目标距离。 令 tR为电磁波往返传播引起的时延；c为电磁波在自由空间中传播
雷达的方向性图为尖锐的瓣形。 由天线扫描机构将波束旋转至目标方向，使接收的目标回波达到 最大值，则此刻天线波束的指向即为目标方向。 目标的角坐标数据即可由天线旋转角确定。 零度起点可规定为真北向或船首向等。
1.2 雷达的基本组成
应用最为广泛的是脉冲法测距、最大值振幅法测角、显示 平面位置的主动雷达。
3 雷达发射机
3.1 发射机的任务、技术指标与组成 3.1.1 发射机的任务与组成
任务：是为雷达提供一个载波受到调制的大功率射频信号，经收 发开关和馈线，送到天线辐射出去。
雷达发射机有单级振荡式和主振放大式两类。
VTS雷达主要为非相参脉冲调制体制雷达单级振荡式雷达，发射 信号直接来自磁控管的振荡输出（ 峰值功率25kW，频率 9410MHz，脉冲宽度在0.07～1.2s之间，脉冲重复频率在 600 ～3000Hz之间）。
低噪声 高 频放大器
混频器
中频 放大器
检波器
视频 放大器
高频部分
本振
增益控制（灵敏度控制） 反海浪 反雨雪
2 雷达天线分机
2.1 雷达天线分机的基本构成和形式
2.1.1 天线构成
天线（辐射器）：波导隙缝天线 旋转驱动系统（电机,电极保护与驱动电路，变速装置）； 方位编码器; 参考方位标志产生器； 天线座等。
对一个复杂目标来说，反射、散射、绕射、“谐振”二次辐射可能同时发生， 但有主次之分。对大量目标来说，往往散射是主要的。
除了完全绕射情况之外，反射、散射、“谐振”二次辐射都可以用来发现目标。 主动雷达（active radar）：雷达向空间发射无线电波，利用后向散射探测目标，
也称为有源雷达。
2）利用目标应答器转发无线电波探测目标
2.2.4波导隙缝天线的辐射形成
LA
λg/2
λg /2
2.2 辐射器 2.2.1 水平波束 波束宽度（半功率点宽度）为θA=kλg /LA ，k为与旁瓣电 平有关的系数。
LA 5.5m（18ft）
θA 0.43°
LA 9.5m
θA 0.25°
2.2.2 垂直波束 天线垂直波束为15˚（半功率点宽度）的扇形波束。
电磁波在介质中传播，遇到任何电性能与传播介质有差异的物体都会产 生二次辐射现象。
目标各点产生的二次辐射电磁波与原来的电磁波相互干涉叠加，产生反射、 散射、 绕射三种情况。 反射——如果目标受到照射部分的尺寸远大于电磁波波长，且其表面非常平滑， 电磁波传播方向改变，入射角等于反射角。 散射——如果目标尺寸远大于电磁波波长，但其表面粗糙，各单元的二次辐射 指向不同，强度与分布又极不均匀，具有随机性质。 绕射——如果目标尺寸远小于电磁波波长，使电磁波连续弯折绕过目标，朝其 背后继续传播。 谐振——当目标尺寸与电磁波波长相比拟时，特别是当目标是一个导体，其指 向与电磁波的电场矢量相平行，相当一个电偶极子在电磁波强迫振动下产生 的二次辐射，形成特殊的天线效应。
