液压阀工作原理及用途
液压阀知识点总结
液压阀知识点总结一、液压阀的基本原理液压阀是一种能够通过调节液压流动的装置,液压系统中的液压阀能够通过控制液压流体的方向、压力和流量来实现对系统的控制。
液压阀的基本原理是利用液压流体在不同位置对流动阻力的影响来控制液压流体的流动,从而实现对液压系统的控制。
液压阀的动作由电磁阀、手动阀、比例阀等组成,通过这些装置对液压阀进行控制,实现对液压系统的各种操作。
液压阀的基本原理可以总结为以下几点:1. 液压阀通过对流体通道的开关和启闭来控制系统的流动。
2. 液压阀通过调节液压流体的阻力和流通面积来控制系统的压力和流量。
3. 液压阀通过改变流体的路径来控制系统的方向。
4. 液压阀通过改变流体的速度和加速度来控制系统的速度和加速度。
因此,液压阀在液压系统中起着非常重要的作用,它能够通过对流体的控制来实现对系统的各种操作,液压阀的种类和技术参数直接影响到整个液压系统的性能和可靠性。
二、液压阀的分类液压阀的种类繁多,按照其不同的功能和用途可以分为以下几大类:1.方向阀:方向阀通过控制液压流体的方向来控制系统的工作部件的运动方向,它在液压系统中的应用非常广泛。
2.压力阀:压力阀通过控制液压流体的压力来控制系统的工作压力,它在液压系统中的应用非常普遍。
压力阀的种类繁多,可以根据其工作原理和功能分为溢流阀、减压阀、保压阀等。
3.流量阀:流量阀通过控制液压流体的流量来控制系统的流体流动速度,它在液压系统中的应用也非常广泛。
4.比例阀:比例阀是一种能够通过改变液压流体的流量的比例来实现对系统的控制的液压阀,它在液压系统中的应用也非常重要。
5.综合阀:综合阀是一种能够实现对系统的多种参数进行控制的液压阀,它在液压系统中的应用非常广泛。
以上几种液压阀的分类是根据液压系统的使用需求和功能要求来划分的,不同种类的液压阀在液压系统中都具有各自独特的作用和应用场景。
三、液压阀的特点液压阀具有以下几个特点:1. 灵活性和可控性:液压阀能够通过对流体的控制来实现对系统的灵活控制,能够满足不同工况和工作要求下对系统的控制。

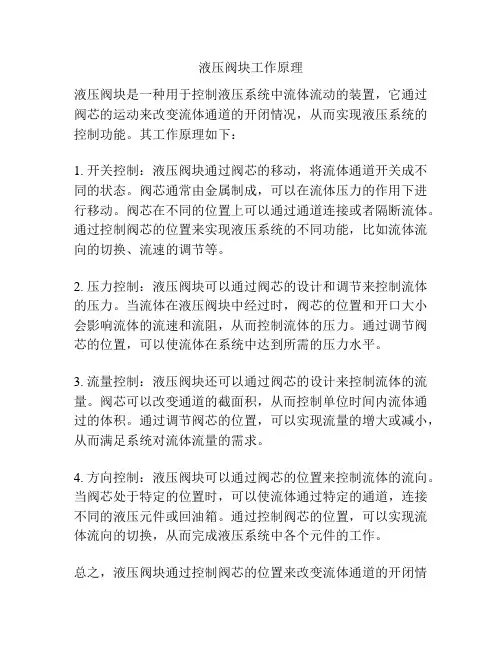

液压阀块工作原理
液压阀块工作原理
液压阀块是一种用于控制液压系统中流体流动的装置,它通过阀芯的运动来改变流体通道的开闭情况,从而实现液压系统的控制功能。
其工作原理如下:
1. 开关控制:液压阀块通过阀芯的移动,将流体通道开关成不同的状态。
阀芯通常由金属制成,可以在流体压力的作用下进行移动。
阀芯在不同的位置上可以通过通道连接或者隔断流体。
通过控制阀芯的位置来实现液压系统的不同功能,比如流体流向的切换、流速的调节等。
2. 压力控制:液压阀块可以通过阀芯的设计和调节来控制流体的压力。
当流体在液压阀块中经过时,阀芯的位置和开口大小会影响流体的流速和流阻,从而控制流体的压力。
通过调节阀芯的位置,可以使流体在系统中达到所需的压力水平。
3. 流量控制:液压阀块还可以通过阀芯的设计来控制流体的流量。
阀芯可以改变通道的截面积,从而控制单位时间内流体通过的体积。
通过调节阀芯的位置,可以实现流量的增大或减小,从而满足系统对流体流量的需求。
4. 方向控制:液压阀块可以通过阀芯的位置来控制流体的流向。
当阀芯处于特定的位置时,可以使流体通过特定的通道,连接不同的液压元件或回油箱。
通过控制阀芯的位置,可以实现流体流向的切换,从而完成液压系统中各个元件的工作。
总之,液压阀块通过控制阀芯的位置来改变流体通道的开闭情
况,实现对液压系统的控制。
其具体工作原理包括开关控制、压力控制、流量控制和方向控制等。
液压阀门原理
液压阀门原理液压阀门是液压系统中的重要组成部分,其工作原理决定了液压系统的性能和稳定性。
液压阀门主要用于控制液压系统中液压流体的流量、压力和方向。
一、液压阀门的基本原理液压阀门依靠阀芯、阀座和控制力来实现液压系统的控制和调节。
其基本原理如下:1. 阀芯和阀座:液压阀门的阀芯和阀座是控制液压流体流通的关键部件。
阀芯通过自身的运动来改变阀口的开启和关闭程度,从而调节液压系统中的流量或压力。
阀座则承受阀芯的压力,保证密封性能。
2. 控制力:液压阀门通常由控制力来控制阀芯的运动。
控制力可以是机械力、弹簧力或液压力。
通过改变控制力的大小或方向,可以实现阀芯的移动,从而改变阀口的开启程度。
3. 流体流通路径:液压阀门通过设定不同的流体流通路径来实现液压系统中液压能量的控制。
这些路径可以是串联、并联或混合串并联等组合形式,通过调节液压阀门的开关状态,可以改变流体的流量和方向。
二、常见液压阀门类型及其工作原理液压阀门根据其用途和工作原理的不同,可以分为多种类型。
下面介绍几种常见的液压阀门及其工作原理。
1. 定量阀:定量阀主要用于控制液压系统中的流量。
常见的定量阀有节流阀、溢流阀和单向阀等。
节流阀通过调节阀口的开启面积或形状,实现控制流体的流速和流量。
溢流阀则通过设定溢流口的开启压力,将过多的液压流体引导回油箱,保证系统的压力稳定。
单向阀则只允许流体在一个方向上通过,用于防止流体的倒流。
2. 比例阀:比例阀用于实现对液压系统中流量或压力的精确控制和调节。
比例阀根据输入信号的大小,控制阀芯的位置,从而改变阀口的开启程度,实现精确的流量或压力控制。
比例阀常用于需要精准控制的系统,如液压伺服系统和液压挖掘机等。
3. 逻辑阀:逻辑阀主要用于根据特定条件或输入信号的不同,实现系统中不同阀门的开关和组合。
逻辑阀可以根据预设的逻辑条件,控制液压系统中的各种操作,如顺序控制、方向控制和压力控制等。
逻辑阀在自动化控制系统中起到重要的作用,可以实现复杂的功能和操作。
液压阀工作原理详解
由定差减压阀与节流阀串联而成,用定差减压阀来保证可调节流阀前后的压力差不受负载变化的影响,从而使通 过节流阀的流量为恒定值。
04
CATALOGUE
液压阀的选型与使用注意事项
液压阀的选型原则与方法
01
根据系统工作压力和流量选择合适 的液压阀额定压力和流量规格。
02
根据系统功能需求选择正确的液压 阀类型,如方向控制阀、压力控制
高压化与大流量化
为满足液压系统高压、大流量的需求, 液压阀正朝着高压化、大流量化的方 向发展,提高阀的通流能力和耐压性 能。
新型液压阀的研究与应用前景
比例阀与伺服阀
比例阀和伺服阀作为新型液压阀 的代表,具有高精度、快速响应、 宽频带等优点,被广泛应用于高 精度、高性能的液压系统中。
高速开关阀
高速开关阀具有响应速度快、抗 污染能力强等特点,在高速、高 频响的液压系统中具有广阔的应 用前景。
液压阀工作原理 详解
目录
• 液压阀概述 • 液压阀的基本结构与工作原理 • 常见类型液压阀的工作原理详解 • 液压阀的选型与使用注意事项 • 液压阀在液压系统中的应用实例分析 • 液压阀的发展趋势与展望
01
CATALOGUE
液压阀概述
液压阀的定义与分类
定义
液压阀是一种利用液压力控制液体 流动方向、压力和流量的装置,是 液压系统中的关键元件。
方向控制阀的应用
方向控制阀用于控制液压油的流动方向,如换向阀用于改变 液压油的流动方向,单向阀用于防止液压油倒流等。
流量控制阀的应用
流量控制阀用于调节液压油的流量,如节流阀用于调节执行 元件的速度,调速阀用于实现执行元件的无级调速等。
复合控制阀的应用
复合控制阀集成了多种控制功能于一体,如顺序阀、平衡阀 等,用于实现复杂的控制逻辑和动作要求。
液压阀工作原理及运用
VS
不同类型的液压阀具有不同的工作原 理,但基本原理相同,即利用油液的 压力和流量,通过控制阀口的开启和 关闭,调节油液的流动方向、压力和 流量,实现对液压系统的控制。
02 液压阀的种类与特性
单向阀
总结词
控制液压油单向流动的阀门
详细描述
单向阀主要用于控制液压油的单向流动,只允许液压油在一个方向上流动,而阻止其在反方向流动。它通常安装 在液压泵的出口处,以防止液压泵在停机时油液倒流。
工业自动化中的液压阀通常要求高精度、快速响应和长寿命,以确保生产过程的 稳定性和效率。
在农业机械中的应用
农业机械中的液压系统主要用于控制和调节农机具的各种动作,如升降、翻转、收割等。液压阀在这些系统中起到至关重要 的作用,能够确保农机具按照农艺要求进行精确控制。
农业机械中的液压阀通常需要具备较高的可靠性和耐久性,以适应各种恶劣的田间作业环境。
在航空航天中的应用
液压阀在航空航天领域中主要用于控制飞机的起落架、襟翼、刹车系统等关键部件。由于航空航天领 域的特殊要求,液压阀必须具备高可靠性、高精度和轻量化的特点。
航空航天领域的液压阀通常需要进行严格的测试和验证,以确保在极端环境下仍能正常工作。
04 液压阀的发展趋势与挑战
液压阀的发展趋势
液压阀面临的挑战
技术创新
随着工业领域的发展,液压阀需要不断进行技术创新,以满足新 的应用需求和技术要求。
可靠性
液压阀在高温、高压、腐蚀等恶劣环境下工作,需要保证长期稳定 性和可靠性,对材料、工艺和设计提出了更高的要求。
维护保养
液压阀的维护保养涉及到专业知识和技能,需要专业的技术人员进 行操作,增加了维护保养的难度和成本。
05 结论:液压阀的重要性和 意义

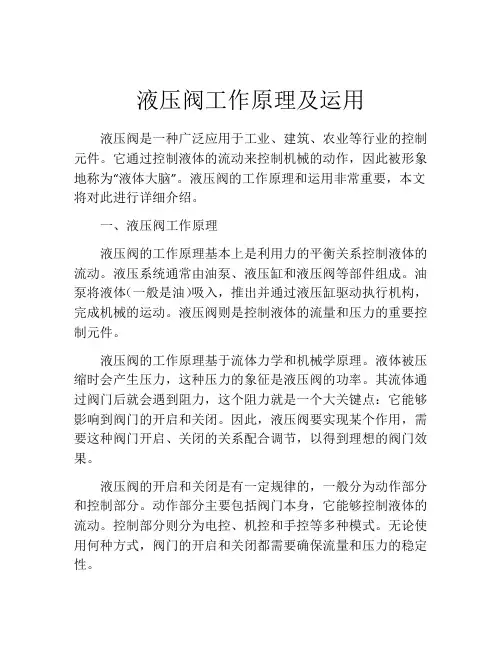

液压阀工作原理及运用
液压阀工作原理及运用液压阀是一种广泛应用于工业、建筑、农业等行业的控制元件。
它通过控制液体的流动来控制机械的动作,因此被形象地称为“液体大脑”。
液压阀的工作原理和运用非常重要,本文将对此进行详细介绍。
一、液压阀工作原理液压阀的工作原理基本上是利用力的平衡关系控制液体的流动。
液压系统通常由油泵、液压缸和液压阀等部件组成。
油泵将液体(一般是油)吸入,推出并通过液压缸驱动执行机构,完成机械的运动。
液压阀则是控制液体的流量和压力的重要控制元件。
液压阀的工作原理基于流体力学和机械学原理。
液体被压缩时会产生压力,这种压力的象征是液压阀的功率。
其流体通过阀门后就会遇到阻力,这个阻力就是一个大关键点:它能够影响到阀门的开启和关闭。
因此,液压阀要实现某个作用,需要这种阀门开启、关闭的关系配合调节,以得到理想的阀门效果。
液压阀的开启和关闭是有一定规律的,一般分为动作部分和控制部分。
动作部分主要包括阀门本身,它能够控制液体的流动。
控制部分则分为电控、机控和手控等多种模式。
无论使用何种方式,阀门的开启和关闭都需要确保流量和压力的稳定性。
二、液压阀的运用液压阀在各个行业中都有广泛的应用,包括工业、农业、建筑、船舶和航空等领域。
比如说,船舶液压管道主要用于船用起重机、锚机、拖缆装置等,船舶液压管道中的液压阀更是起到了核心作用。
在工业领域中,液压阀则广泛应用于调节门、原料保温等装置中,以及喷漆、热压机、铸造等大型设备中。
其中,液压阀在机械制造过程中起到了非常重要的作用:通过它实现对机械的调节与操作,进而提高机械的精度和生产效率。
在农业领域中,液压阀同样发挥了很大的作用。
例如,在农业机械的使用过程中,液压控制系统能够起到提高机械结构稳定性的作用,起到提高农机防护层次的效果。
最近,随着计算机和信息技术的发展,液压阀也开始与数字技术结合,这就叫做电子液压阀。
电子液压阀可以通过计算机实现精确控制,能够在机器性能方面得到更好的表现。
同时,它们也更加便于维护和升级,成为了未来液压控制系统的重要发展方向之一。
各种液压阀的工作原理
各种液压阀的工作原理
液压阀是一种常用的控制元件,用于控制液体压力、流量和方向的流动。
它们
广泛应用于各种机械设备和工业系统中,如建筑机械、冶金设备、船舶、飞机和汽车等。
液压阀的工作原理基于流体力学和力学原理。
它们通常由阀体、阀芯、阀座、
弹簧和密封件等部件组成。
液压阀的工作原理可以大致分为以下几种类型:
1. 过流阀(溢流阀):过流阀用于控制液体流量,它根据阀芯位置和压力差来
调节液体流过阀的数量。
当压力达到设定值时,阀芯会移动以限制流量,并将多余的液体引导回油箱。
2. 方向控制阀:方向控制阀用于控制液体流动的方向。
它们通常有两个或多个进、出口,并通过阀芯的移动来连接或断开流体通道。
常见的方向控制阀包括二位二通阀、二位三通阀和二位四通阀等。
3. 压力控制阀:压力控制阀用于监测和控制液体压力。
当压力超过设定值时,
阀芯会移动以减小通道截面积,从而降低压力。
常见的压力控制阀有溢流阀、安全阀和序列阀等。
4. 流量控制阀:流量控制阀用于控制液体的流量。
它们通常通过调节流通截面
积或阀芯的位置来实现。
流量控制阀可以是单向的,也可以是双向的。
总之,液压阀的工作原理是通过调节阀芯的位置或流通截面积来控制液体的压力、流量和方向。
不同类型的液压阀具有不同的工作原理,以满足不同的控制需求。
这些阀门在各种机械和工业应用中起着关键作用,提高了系统的效率和可靠性。
液压阀工作原理
液压阀工作原理液压阀是液压系统中常用的控制元件,它能够通过控制液压能量的流动来实现对液压系统的控制和调节。
液压阀的工作原理涉及到压力、流量和方向的调节。
一、压力控制阀压力控制阀是液压系统中最常见的类型之一。
其主要作用是在液压系统中控制压力的大小,以保证液压系统的正常运行。
压力控制阀的工作原理是利用弹簧力、液压力或电磁力来调节和控制液压系统中的压力。
压力控制阀的一个典型应用是溢流阀。
溢流阀通过设置溢流口的大小,使液压系统在达到预定压力后,将多余的流体引导回油箱或其他低压部分,从而防止系统压力超过预定值。
当系统压力降低到设定值以下时,溢流阀会关闭溢流口,从而保持系统在可控的压力范围内。
二、流量控制阀流量控制阀主要用于调节液压系统中的流量,以控制液压缸的速度。
流量控制阀的工作原理是通过改变通过阀芯的截面积来调节流体的流量。
一个常见的流量控制阀是节流阀。
节流阀通过改变液压系统中液流的截面积来调节液体的流量,从而控制液压缸的速度。
当流体通过节流阀时,由于截面积的改变,流速会发生变化,进而影响液压缸的运动速度。
通过调节节流阀的开度,可以精确地控制液压缸的速度。
三、方向控制阀方向控制阀用于控制液压系统中液体流动的方向。
方向控制阀的工作原理是通过控制阀芯的位置来改变液压系统中的液体流通方向。
一个常用的方向控制阀是换向阀。
换向阀可以将液压系统中的液流引导到不同的液压执行元件上,实现液压系统中的正反转控制。
通过改变换向阀的阀芯位置,可以实现液体流向的切换。
综上所述,液压阀工作原理涉及到压力、流量和方向的控制。
通过控制液体的压力大小、流量速度和流向,液压阀能够实现对液压系统的精确控制。
不同类型的液压阀在液压系统中起到不同的控制作用,在工业和机械领域中有着广泛的应用。
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
四、
液压阀工作原理
2.3.3 流量控制阀
作用: 依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量,从而实现执 行元件所要求的运动速度。
类型: 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
液压阀工作原理
1、
液压阀工作原理
液压阀工作原理
液压阀工作原理
顺序阀与溢流阀的区别: a. 溢流阀的出油口通往油
箱,顺序阀的出油口一般通 往另一工作油路;顺序阀的 进出油口都是有一定压力的 。
b.溢流阀打开时,进油口 压力基本上保持在调定值, 出口压力近似为零;而顺序 阀打开后,进油压力可以继 续升高。
c.溢流阀的内部泄漏可以 通过出油口回油箱;而顺序
分流集流 工作原理
液压阀工作原理
分流集流 工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
o 参考文献: o 【1】《液压工作原理及动画.PPT》 o 【2】《液压工作原理动画.PPT》
液压阀工作原理ຫໍສະໝຸດ 3rew演讲完毕,谢谢听讲!
再见,see you again
2020/11/25
液压阀工作原理
三、顺序阀
1、作用:
利用油路本身的压力变化来控制阀口开启,达到油路 通断,实现执行元件的顺序动作,它一般不控制系统 压力。
2、类型: 按控制方式
直控顺序阀 外(液控)控顺序阀
按结构
直动式 先导式
液压阀工作原理
3、典型结构
直 动 式
先 导 式
液压阀工作原理
单 向 顺 序 阀
外 控 顺 序 阀
液压阀的工作原理
液压阀的工作原理
液压阀是一种用来控制流体流动的装置,其工作原理基于流体力学原理和压力控制原理。
液压阀通过改变阀芯的位置或形状,调节流体通道的开启面积,从而实现流体流速、压力和方向的控制。
液压阀的工作原理如下:
1. 通过阀芯位置的改变来控制流量:液压阀芯是阀门中的可移动部件,可以通过电磁力、机械力或压力差的作用,使其移动到不同的位置。
阀芯的位置决定了流体通道的开合程度,从而控制流量的大小。
2. 通过阀芯形状的改变来控制压力:液压阀芯的形状决定了流体在通过阀门时的压力变化。
当阀芯开启通道时,流体可以通过阀门,压力相对较低;而当阀芯关闭通道时,流体无法通过阀门,产生较高的压力。
3. 通过阀芯的移动来改变流体的方向:液压阀芯的位置变化可以改变流体的流动方向。
当阀芯处于某一位置时,流体只能从某个入口进入,通过阀门,并从某个出口流出。
改变阀芯的位置,可以使流体的流动方向发生变化。
液压阀通过以上原理实现对流体流动的控制,可以应用于液压系统中的各种控制任务,如压力控制、流量控制、方向控制等。
不同类型的液压阀具有不同的结构和工作原理,可根据实际需求选择适合的阀门进行使用。
液压阀工作原理及运用
液压阀工作原理及运用液压阀是一种用于控制液压系统流动和压力的装置。
它通常由阀体、阀芯、弹簧、密封圈等部分组成。
液压阀在工程和机械领域中广泛应用,其工作原理和运用可以通过以下几个方面进行介绍。
一、液压阀的工作原理1.密封原理:液压阀内部的密封圈起到了关键的作用。
它能够保证液压阀在工作过程中各个部分之间的密封性,防止液体泄漏。
2.阀芯的移动:液压阀通过调整阀芯的位置和运动来控制液体的流动。
当液压油施加在阀芯上时,会产生一定的力量使阀芯发生位移,进而改变阀门的开启度。
3.弹簧的作用:液压阀中的弹簧能够提供恢复力,并使阀芯回到初始位置。
当不再施加外力时,弹簧会使阀芯复位,从而实现液压阀的关闭。
二、液压阀的运用1.流量控制:液压阀可以通过改变阀门开启度来控制液体的流量大小。
在液压系统中,常常使用节流阀来实现流量的控制,通过调节节流阀的开启度,可以调整液体的流速。
2.压力控制:液压阀在液压系统中还可以用于控制液体的压力。
例如,溢流阀就是一种常用的压力控制阀,它可以设置一个压力上限,当液压系统压力超过设定值时,溢流阀会自动开启,将多余的液体放回储备箱。
3.方向控制:液压阀可以用于改变液体的流动方向。
通过控制阀芯的位移,可以使液体从一个管道进入另一个管道,或者使液体停止流动。
常见的方向控制阀有单向阀和换向阀。
4.合并功能:液压阀还可以起到合并多个功能的作用。
例如,比例阀可以同时控制流量和压力,通过改变阀芯的位置和运动,来调整液体的流量和工作压力。
综上所述,液压阀的工作原理是通过调整阀芯的位置和运动来控制液体的流动和压力。
液压阀的运用范围广泛,可以用于流量控制、压力控制、方向控制,甚至合并多种功能。
在实际应用中,液压阀是液压系统中不可或缺的重要组成部分,对于提高工程和机械的自动化程度、减少人工操作等方面起到了重要作用。
液压阀 工作原理
液压阀工作原理
液压阀的工作原理是通过调节流体的通道来控制液压系统中的压力、流量和方向。
液压阀主要由阀芯、阀体、控制元件、弹簧等部件组成。
液压阀的工作原理可以分为以下几个步骤:
1. 阀芯和阀体之间的间隙是密封的,阀芯的运动会改变通道的导流,从而改变液压系统的工作。
当液压阀处于关闭状态时,阀芯会与阀座紧密贴合,阻止流体通过。
2. 当液压阀需要开启时,控制元件会施加力量使阀芯移动。
阀芯的移动导致阀体内的通道打开,从而使压力油从入口流入出口。
3. 当阀芯移动到不同的位置时,流体可以通过不同的通道流过。
阀芯的位置决定了流体的压力和流量。
4. 液压阀还可以根据控制元件的信号改变阀芯的位置,从而控制液压系统的方向和压力。
控制元件可以是手动操作的,也可以是自动控制的。
5. 弹簧通常用于控制阀芯的位置,使阀芯保持在固定的位置。
当控制元件施加的力消失时,弹簧会使阀芯返回到初始位置,关闭阀门。
通过以上步骤,液压阀能够实现对液压系统的控制,从而保证
系统的正常运行和安全性能。
不同类型的液压阀有不同的工作原理,但基本的工作原理都是通过调节流体通道来控制压力、流量和方向。
液压阀工作原理+动画
1、普通单向阀
作用:只允许油液沿一个方向流动,不允许油液反向 倒流(起止回作用)。
第六页,编辑于星期一:十五点 三十二分。
在我司产品上主要运用在主泵出口处和油箱回油口处,还有哪些 地方?思考一下
第七页,编辑于星期一:十五点 三十二分。
结
构
与
工
作
原
理
单
向
阀
对单向阀的性能要求:
5、各控制元件的图形符号。
难点:
1、溢流阀、减压阀的工作原理; 2、调速阀的结构及工作原理。
第二页,编辑于星期一:十五点 三十二分。
一、液压阀的作用
液压阀是用来控制液压系统中油液的压力、 流量和液体流动方向。
二、液压阀的分类
方向控制阀(单向阀、换向阀)
按功能分:
压力控制阀(溢流阀、减压阀、顺序阀、 压力继电器)
液压控制阀
重点:
1、液压阀的作用、类型及共同点; 2、单向阀、液控单向阀的工作原理及应用;滑 阀式换向阀的换向原理,“位”、“通”、“滑
阀机能(中位机能)”、操纵方式与应用;
3、溢流阀、减压阀、顺序阀的工作原理及应用;
第一页,编辑于星期一:十五点 三十二分。
4、节流阀的特性、主要结构和工作原理;调速阀的典 型结构、工作原理;
式。如二位阀有“常通型”、“常断型”。
中位机能: 三位换向阀的阀芯在中间位置时,各油口的连通方
式,称为换向阀的中位机能。
第三十页,编辑于星期一:十五点 三十二分。
三位换向阀常用的中位机能: “O”、“H”、“M”、“P”、“K”、“Y”型。
第三十一页,编辑于星期一:十五点 三十二分。
例:指出下列图形符号的错误,并予以改正。
液压阀工作原理
液压阀工作原理液压阀是一种利用液压力来对流体流量、压力和方向进行控制的装置。
它可以通过机械手柄、电磁控制等方式对液压系统中的流体进行调节和控制。
液压阀的工作原理是基于液压力的传递和控制。
液压阀通常由阀体、阀盖、阀芯组成。
阀体是液压阀重要的结构部件,可以将液压能量转化为机械能。
阀盖是安装在阀体上的一个部件,通过阀芯或阀板来控制流体的流动。
阀芯是液压阀的一个关键部件,通过移动来调节通道的大小。
当阀芯移动时,通道的开启和关闭会导致流体的流动或停止。
液压阀可以实现多种功能。
常见的液压阀包括按关、按通和调节阀。
按关阀是一种用于切断和开启流体通路的阀门。
该阀门通过阀门芯的移动来在阀体和阀盖之间形成通道或堵塞通道,以达到切断和开启流体通路的目的。
按通阀是一种通过阀芯移动来控制流体通路的阀门。
流体可以在阀芯和阀体之间自由流动,阀芯的位置决定了通道的开启程度。
调节阀是一种通过调整流体通道大小来控制流量和压力的阀门。
该阀门具有阀芯移动和设置弹簧来实现流量和压力的调节。
阀芯的移动影响通道的大小,从而控制流量和压力的大小。
液压阀的工作原理基于流体的力学原理。
通过液压能量的传递和控制,可以实现对液压系统中流体流量、压力和方向的调节和控制。
液压阀可以根据实际需求进行设计和使用,以实现多种功能和应用。
总的来说,液压阀的工作原理包括液压能量的传递和控制,通过阀盖、阀芯的移动来调节通道的开启和关闭,从而实现对流体流量、压力和方向的控制。
液压阀的工作原理是液压系统中重要的基础原理,对于液压设备的正常运行和控制至关重要。
液压阀
一、单向阀
1、普通单向阀 单向阀是一种只允许油液正向流动,不允许倒流的阀,故又称 为逆止阀或止回阀。按进油方向有直通式和直角式两种。
工作原理 当液流从进油口A流入时,油液压力克服弹簧阻力以及阀体 与阀芯之间的摩擦力,顶开阀芯,从出油口B流出。油流反向时, 压力使阀芯压紧在阀座上,油液不能倒流。 B B
三位四通手动换向阀
手动换向阀主 要有弹簧复位
和钢珠定位两
种型式。 图 (a)所示为
钢球定位式三
位四通手动换 向阀。 图 (b)则为弹 簧自动复位式 三位四通手动 换向阀。
钢珠定位方式
2、机动换向阀(行程阀) 动作原理 ▲在液压缸驱动工作部件的过程中,装在 工作部件上的挡块移动到预定位置时就压 下阀芯,使阀换位。 ▲靠弹簧实现复位。
1
2
(3) 用单向阀产生背压
在右图中,高压油进入缸
的无杆腔,活塞右行,有杆腔 中的低压油经单向阀后回油箱。 pb
单向阀有一定压力降,故在单
向阀上游总保持一定压力,此 压力也就是有杆腔中的压力, 叫做背压,其数值不高一般约 为0.5MPa。在缸的回油路上保 持一定背压,可防止活塞的冲 击,使活塞运动平稳。此种用 途的单向阀也叫背压阀。 背 压 阀
阀口全开时,液流压力损失要小;阀口关闭时,密封性 能要好。
所控制的参数(压力或流量)要稳定,受外干扰时变化 量要小。 结构紧凑,安装、调试、维护方便,通用性要好。
6.2
方向控制阀
• 方向控制阀用在液压系统中控制液流的方向。它包括单 向阀和换向阀。 – 单向阀有普通单向阀和液控单向阀。 – 换向阀按操作阀芯运动的方式可分为手动、机动、电 磁动、液动、电液动等。
(一)溢流阀的基本结构及其工作原理
液压阀工作原理及用途
液压阀工作原理及用途液压阀是液压系统中的重要元件,用于控制液压系统的压力、流量和方向。
液压阀的工作原理基于压力传力原理和流体控制原理,通过控制流体的流动来实现对液压系统的控制。
液压阀广泛应用于工业、冶金、航天、航空、军事、建筑等领域。
液压阀通过操纵流体的流动来达到控制液压系统的目的。
液压阀的工作原理可以分为压力控制、流量控制和方向控制三个方面。
1.压力控制:液压系统中的压力是由泵提供的,而液压阀可以通过控制液压系统中的压力来保持系统的稳定运行。
当系统中的压力低于设定值时,液压阀会打开流通通道,泵向系统中输送液压油;当压力达到设定值时,液压阀会关闭流通通道,阻止泵输送液压油进入系统。
2.流量控制:液压阀可以控制液压系统中的流量大小,使其保持在特定范围内。
通过调节液压阀的开口度或通过节流装置来调节流量大小。
液压阀根据需要调整流体流经阀芯两侧的流通面积的大小,从而控制流体的流速和流量。
3.方向控制:液压阀可以控制液压系统中液压油的流向,实现流体的单向或多向控制。
液压阀根据信号的输入,改变阀芯的位置,从而改变液压油的流向,实现不同液压元件的工作方式切换。
液压阀的用途广泛,常见的应用包括以下几个方面:1.工业应用:液压阀广泛应用于各类液压设备和液压系统中,如液压机床、液压冲床、液压造船机械、液压起重机械等。
液压阀能够控制液压系统的动作,使设备和系统达到理想的工作效果。
2.冶金行业:在冶金生产中,液压阀被应用于各类液压和气动设备中,如液压顶升机构、液压夹具、液压冷却装置等。
液压阀具有好的动作稳定性和精度,能够满足各类冶金设备对动作控制的需求。
3.航空航天:液压阀在航空航天领域的应用也很广泛,如液压操纵系统、液压舵机、液压刹车等。
液压阀能够控制飞机和航天器的动作,确保其正常运行和安全。
4.军事工业:液压阀在军事领域的应用涉及陆、海、空军等各个方面,如坦克和装甲车的液压悬挂系统、导弹发射装置、舰船的液压装置等。
液压阀的工作原理
液压阀的工作原理
液压阀的工作原理是通过控制液体流动的方向、压力和流量来实现各种液压系统的操作。
液压阀通常由阀体、阀芯和控制装置组成。
液压阀的阀体内部含有通道和孔道,通过控制阀芯的运动来改变通道和孔道的开启和关闭状态,从而控制液体的流动。
液压阀的控制装置可以是手动操作的手柄,也可以是自动控制的电磁线圈等,通过改变控制装置的状态,可以使阀芯运动或停止运动。
液压阀的工作原理可以简单描述为以下几个步骤:
1. 液体从液压系统进入阀体,流经通道和孔道。
2. 阀芯的位置决定了通道和孔道的开启和关闭状态。
当阀芯处于关闭状态时,通道和孔道不通,液体无法流过;当阀芯处于开启状态时,通道和孔道相连,液体可以流过。
3. 控制装置通过改变阀芯的位置来控制液体的流动。
例如,当控制装置发出信号使阀芯向一个方向运动时,通道和孔道开启,液体可以流经;当控制装置发出信号使阀芯向另一个方向运动时,通道和孔道关闭,液体无法流经。
4. 阀体内的压力和流量传感器可以监测液体的压力和流量,并通过反馈信号给控制装置,以实现对液压系统的精确控制。
总之,液压阀通过控制阀芯位置来控制液体的流动,从而实现液压系统的操作。
不同类型的液压阀具有不同的工作原理和功能,可以用于各种不同的液压系统应用。
液压阀工作原理
液压阀工作原理
液压阀是一种用于控制液体流动的装置,它通过改变阀的开度来调节液流的通断与流量。
液压阀的工作原理主要体现在以下几个方面:
1. 控制阀芯的位置:液压阀内部有一个阀芯,通过控制阀芯的位置来改变液流通道的开闭情况。
当阀芯处于关闭位置时,液流无法通过;当阀芯打开时,液体可以通过流入或流出。
2. 使用阀芯和阀座的配合密封:液压阀的阀芯和阀座之间有一个精密的配合,当阀芯和阀座之间形成一个紧密的密封时,液体无法流动;当阀芯与阀座之间的间隙增大时,液体可以流动。
3. 阀芯的位置受控制压力和弹簧力平衡:液压阀芯的位置是由控制压力和弹簧力之间的平衡来确定的。
当控制压力超过弹簧力时,阀芯向开启方向移动;当控制压力减小或消失时,弹簧力会将阀芯推回关闭位置。
4. 通过控制压力的变化来调节阀门的开度:液压阀的控制压力通过控制装置(如电磁阀、手动阀等)来改变。
当控制压力增大时,阀门开度增大,液体流量增加;当控制压力减小时,阀门开度减小,液体流量减小。
总的来说,液压阀的工作原理是通过控制阀芯的位置、阀芯和阀座间的密封,以及控制压力的变化来调节液体的流动。
这样,液压阀能够实现对液体流量的控制和调节,从而满足各种工业和机械设备的需要。
液压阀原理、使用与维护
液压阀原理、使用与维护
液压阀是一种用于控制液压系统中流体流量、压力和流向的装置。
它工作原理为利用压力、流量和方向信号,控制阀芯在阀体内移动,从而控制液体的流向和压力的大小。
液压阀通常由阀芯、阀体、换向器及操作机构组成。
液压阀的使用方法:
1. 通电前必须检查电源及接线是否正常,确认没有问题后才能进行电气操作。
2. 操作时应先缓慢开阀,不得猛然推开、扭开阀门,以避免管路压力突然增大。
3. 操作时应注意液压阀的工作压力范围,不得超过其额定压力范围。
4. 定期检查液压阀的密封性能,如发现泄漏等情况及时更换密封件。
5. 在长时间停用液压阀之前,应将其内部液体排放干净,以防结垢和沉淀物。
6. 避免在高温或寒冷环境下使用液压阀,以免影响其使用寿命。
液压阀的维护方法:
1. 液压阀长期使用后应进行检修,并按照规定更换磨损部位的零件。
2. 在更换液压阀的密封件时,应选用合适的密封件,并在更换前清洗液压阀的内部。
3. 液压阀使用后要及时清洗,并且在长时间停用前应将其内部液体排放干净,以防止污染和结垢。
4. 维护人员在维护液压阀时必须佩戴防护手套和口罩,以避免接触有害物质。
5. 液压阀拆卸时,应按照规定顺序进行操作,不得强行拆卸或更换零件。
液压阀的正确使用和定期维护对于液压系统的正常工作是非常重要的。
因此,在使用和维护液压阀时,一定要严格按照标准操作和规范维护。
液压阀的作用与原理
液压阀的作用与原理简介液压系统是现代机械制造领域常用的一种传动方式。
液压系统的组成部分包括液压泵、液压阀、液压缸、液压马达等。
其中,液压阀是液压系统中的重要组成部分,具有控制液压系统工作的功能。
本文将从液压阀的作用与原理两个方面分别进行介绍。
液压阀的作用液压阀是控制液压系统中液体流动的元件,具有以下作用:1.控制液体的流通方向。
液压阀能够控制液体从哪个方向进入液压缸或马达,并且也能够控制液体从哪个方向排出。
2.控制液体的压力。
当液压系统中的压力达到一定阈值时,液压阀能够控制液体的流量,从而控制液体的压力。
3.控制液体的流量。
液压阀可以控制液体的流量大小,从而达到控制液压系统中的各种动作和速度的目的。
液压阀的原理液压阀的原理基于流体力学和控制技术,主要通过靠近和远离的机构以及小孔和管道的组合来实现控制液体流动的目的。
具体来说,液压阀的原理可分为以下几个方面:1.磁力阀原理。
磁力阀是应用电磁控制原理制作的液压阀,其中包括阀芯和线圈两部分。
当线圈通电时,阀芯会被吸引,从而改变液体的流动状态。
2.手动阀原理。
手动阀是通过手动控制机构来控制液体流动的一种液压阀。
具体来说,通过手动旋转或移动,可以开关液压系统的各个液路通道。
3.滑阀原理。
滑阀是指通过阀芯进行移动来控制液体流动的液压阀,从而控制液路的开关和压力调节。
4.组合阀原理。
组合阀是指由多个液压阀组合而成的阀门,可以同时控制多个液压元件的工作。
例如,组合阀可以实现机器人的多个关节的不同角度调节。
结论液压阀作为液压系统中重要的控件,能够控制液体的流向、压力和流量大小,从而实现液压系统的各种控制和操作。
液压阀的原理主要基于磁力阀、手动阀、滑阀和组合阀四种机构的组合使用,可以灵活适应各种液压系统的控制需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、减压阀
减压阀:使出口压力(二次压力)低于进口压力
(一次压力)的一种压力控制阀
工作原理: 利用进口压力油流经缝隙时产生压力损
失的原理使出口油液的压力低于进口压力,并能自动 调节缝隙大小,从而保持出口压力恒定
作用:
用来减低液压系统中某一回路的油液压力,从而用一 个油源就能同时提供两个或几个不同压力的输出; 也有用在回路中串接一减压阀来保证回路压力稳定
换向阀的图形符号
方格数即“位”数,三格即三位 箭头表示两油路连通,但不表示流向。“⊥”表示油 路不通。在一个方格内,箭头或“⊥”符号与方格的 交点数为油路的通路数,即“通”数 每个换向阀都有一个常态位(即阀芯在未受到外力作 用时的位置)。在液压系统图中,换向阀的符号与油 路的连接一般应画在常态位上
减小油压的脉动,提高阀工作的平稳性
弹簧的压紧力可通过调整螺帽1调整 溢流阀进口处的压力基本保持为定值 用于低压小流量: 额定压力2.5Mpa 调压范围:0.3~2.5Mpa
(Y型)先导式溢流阀
由先导阀和主阀两部分组成. 主阀:控制主油路溢流的开口 先导阀:控制主阀的开启压力 调节螺母1可调节调压弹簧2的压 紧力,从而调定了液压系统的压力 远程遥控口C: 接远程调压阀:远程调压 接油箱:卸荷 额定压力6.3Mpa
v F
a
p1
b c
p
p3
f
定差减压阀
p2 x d
(b)详细1
p3
(c )简化图形符号
(a )结构原理图 图8.8 调速阀工作原理和符号
方向控制回路
锁紧回路:
使液压缸能在任意位置 上停留,且停留后不会 在外力作用下移动位置 的回路 双向液压锁(H、Y型) 滑阀机能(M、O型)
三、顺序阀
顺序阀是用来控制液压系统中各执行元件动作 的先后顺序
依控制压力的不同,顺序阀可分为:
内控式:用阀的进口压力控制阀芯的启闭 外控式(液控顺序阀):用外来的控制压力
油控制阀芯的启闭
直动式:用于低压系统[0.2~2.5Mpa] 先导式:用于中高压系统[0.3~6.3Mpa]
换向阀 = 操纵方式 + 位和通路
三位换向阀的中位机能
中位机能: 三位阀常态位(即中位)各油口的连通方式。
不同的中位机能是通过改变阀芯的形式和尺寸得到的
系统保压 系统卸荷 换向平稳性与精度 启动平稳性 液压缸“浮动”和在任意位置上的停止
三位换向阀的非中位机能:
OP型 MP型
按操纵方式分:
分类:
按操作方式分:手动换向阀、机动换向阀(亦称行程阀)、电磁 换向阀、液动换向阀和电液换向阀等 按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同 分:二位二通换向阀、二位三通换向阀、二位四通换向阀、三位 四通换向阀等 按阀的安装方式分:管式(亦称螺纹式)换向阀、板式换向阀和 法兰式换向阀等 按阀的结构形式分:滑阀式换向阀、转阀式换向阀和锥阀式换向 阀等
两位三通电磁换向阀
5.2 压力控制阀
压力控制阀:控制油液压力高低或利用压力变化
实现某种动作的阀。常见的压力控制阀按功用分为溢 流阀、减压阀、顺序阀、压力继电器等 共同特点:利用作用于阀芯上的液体压力和弹簧力相 平衡的原理进行工作
溢流阀 减压阀 顺序阀
直动型溢流阀
依靠系统中的压力油直接 作用在阀芯上与弹簧力相 平衡,以控制阀芯的启闭动作 阻尼孔a的作用:
方向控制回路
换向回路
双向变量泵
液压阀
单位:机修厂 姓名:郝先鹏
液压阀
1 方向控制阀 2 压力控制阀 3 流量控制阀
1 方向控制阀
方向控制阀: 控制液压系统中油液流动的
方向或液流的通与断
单向阀 换向阀
单向阀
双向液压锁
二、换向阀
工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或
变换油流的方向,从而实现液压执行元件及其驱动机构的启动、 停止或变换运动方向
