5S之仓库区域划分标准

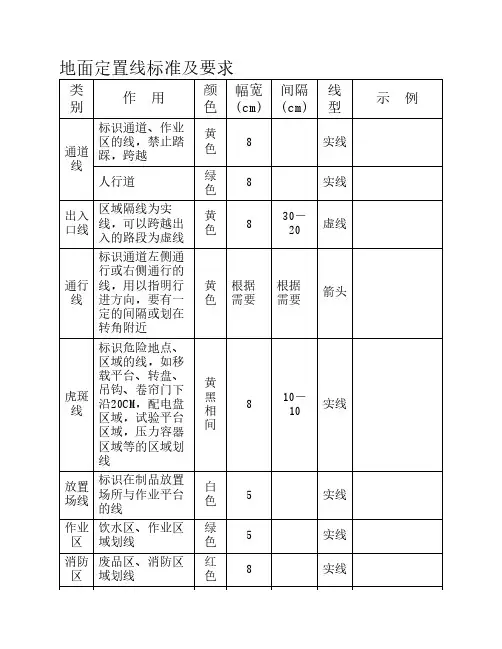

1．地面通道线、区域划分线：
①线宽：
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线。

②线型
A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；
图例：
B类-----明黄色油漆虚线：大型工作区域内部的区域
(为达美观效果，可
灵活掌握)以及功能不确定的区域的划分线；图例：
C 类----红色虚线：不良品摆放区的划分线；
图例： D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，
消防通道线，凸起部位（如：路肩石等）；
图例：
E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线
图例：
说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，
可用在地面直接贴胶带的方式代替刷油漆。

2．定位线
A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；
图例：
15cm 15cm 15cm
15cm 15cm
5cm 5c m
5cm
20cm 5cm
B 类-----不良品区的定位：用红色封闭线；
图例：
C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；
图例：
D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；
图例：
E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长
度与消防栓保持一致、宽度30cm左右；
2cm
5cm
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与
配电箱一致、宽度为门的半径；
20cm
F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；
手推式灭火器 壁挂式灭火器 说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；
G 类----货架的定位：
通道
非通道
H 类----门开闭线：
单开门： 双开门：
图例：
I 类----限高线：
3．刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。
