基于MapGIS 10的符号库制作流程及方法
基于ArcGIS地形图符号库制作与应用探讨
目录摘要 (2)关键词 (2)Abstract (2)Key words (2)引言 (2)1 符号库的创建和编码对照表文件的建立 (3)1.1点状符号制作 (3)1.2 线状符号制作 (4)1.3 面状符号制作 (5)1.4 编码对照表文件的建立 (5)2 符号库的简单应用 (6)2.1点状符号的应用 (6)2.2 线状符号的应用 (7)2.3 面状符号的应用 (7)3 总结 (8)参考文献 (8)基于ArcGIS地形图符号库制作与应用探讨摘要：自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出。
地图符号是地图的语言，它是表达地图内容的主要手段。
地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。
关键词：ArcGIS；符号库；制作；应用Abstract:Geographic information systems (GIS) is a particular important spatial information system. Automatic mapping is one of the main functions of GIS, by graphic editing, according to the needs of users of digital maps for finishing, according to a given symbol, annotation and color graphics display or plotter output. Map symbols are the language of the map, it is the primary means of expression of the map content. Map symbol is a different shape, sizes, colors with other graphic or text form, it can pass the geographical location of things in space, shape, quality, quantity and linkages between various things, and regional information regarding the general characteristics Therefore, the design of map symbol library mapping and GIS in geography plays an important role.Key words: ArcGIS; symbols library; production; application引言地图符号是地图的语言单位，是可视化表达地理信息内容的基础工具；地形信息符号库是地形图符号的汇集系统，它利用计算机进行管理，实现地形图符号数据的存储、检索和更新。
ArcGIS符号库制作过程说明
1 需要的软件环境1) ArcMap 9.X2) Font Creator 5.X2 二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1) 基于ArcMap中已有符号制作符号库2) 基于图片制作符号库3) 基于TrueType字体制作符号库4) 多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。
2.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
1. 点符号（Marker Symbol）点符号包括：1) Simple Marker Symbol：圆Circle/ 矩形Rectangle/ Cross 十字/ Diamond 钻石/ X2) Arrow Maker Symbol：箭头符号2. 线符号（Line Symbol）线符号包括：1) Simple Line Symbol：实线Solid/虚线（短划线）dash /点线Dotted / Dash-Dot 短划-点线/ Dash-Dot-Dot 短划-点-点线2) Hash Line Symbol：散线符号3) Cartographic Line Symbol：制图线符号3. 面状符号（Fill Symbol）面符号包括：1) Simple Fill Symbol：基本符号2) Line Fill Symbol：线填充符号3) Gradient Fill Symbol：渐变色填充符号2.2 基于图片制作符号库基于图片的符号制作支持Bmp和Emf两种格式的图片文件。
基于ArcGIS的地图符号库建立与制作
2.1地图符号库设计
地图是现实世界空间信息的抽象表达，是人们理解空间信息的主要图件。在GIS软件中通常使用点状符号、线状符号和面状符号来表达客观世界。实际上点、线、面符号并不孤立，它们之间存在一定的联系，线状符号包含点状符号，面状符号也包含线状、点状符号。不同比例尺地图的符号也不一样，地图的比例尺不同，对地物表达程度就不一样，需要经过不同程度的综合取舍，所以，不同比例尺地图的符号种类、大小和个数也存在差异。
关键词:地图符号；ArcGIS；编码；建立；制作
引言
地图符号是地图的图解语言，是表达地图内容的主要手段，它能形象传递地理事物的空间位置、形状、质量、数量、各事物之间的相互联系及区域总体特征等方面的信息。所以，在地理制图及GIS中的地图符号库的建立制作是非常必要的。但从目前来看，地图制图和GIS软件中自带的符号库，由于符号数量太少且不符合我国制图规范，已不能满足制图出图的需要，因此需要建立一套符合我国地形图制图标准的符号库。基于此，本文以国家大比例尺的地形图图示为基库的过程及方法。
地图符号库是地图符号按照一定的标准进行分类整理，然后以数据库的形式存储到计算机中，实现地图符号管理功能的数据库。地图符号库通常包含在应用软件中，它是计算机制图系统或GIS软件的一部分，是一个管理地图符号的结构完整、功能完备数据库系统。GIS软件的地图符号库不仅能储存地图符号，还可以根据需要对地图符号进行查询、修改、删除等多种操作，这样地图符号库就可以独立于GIS软件进行研制、开发、完善，更易于制作出符合标准的符号。
3.2界面设计
建立新的菜单项名为“地图符号化”，并在其下面添加子菜单“电力线符号”，具体方法如下:
首先在ArcMAP中单击工具—＞自定义命令，打开定制对话框，可以加载VBA程序、DLL程序等实现对Arc-MAP的工具条、菜单的定制。然后将其拉入菜单栏即可，在不关闭对话框的情况下，还可以更改菜单的名称、大小等属性。最后再通过新建UIControls控件方式形成子菜单。
干货！MapGIS10特殊符号的绘制技巧
⼲货！MapGIS10特殊符号的绘制技巧1点符号绘制下⾯以绘制如下所⽰的尺⼨符号为例，讲解点符号的绘制过程。
图⽰例点符号①分析符号组成分析符号的组成部分，应该由两个实⼼圆和三条线段共五个图元组成。
最底层的实⼼圆⽩⾊填充，直径为 2.4，⼩实⼼圆⿊⾊填充，直径为 1.0。
⼀条圆形边界线，直径为 2.4，还有横向和纵向两条直线，长 3.2。
②计算符号尺⼨点符号的尺⼨主要由符号尺⼨和⼦图⾼宽决定。
在制图过程中，为了制图的美观，可尽量将符号尺⼨控制在 1*1 的范围内。
针对⽰例符号，我们可以设置⼦图⾼宽为 4*4，则符号绘制尺⼨如下：图符号绘制尺⼨③绘制符号在符号编辑中，通过快捷键 A 精确输⼊ 5 个图元坐标，注意此时线头应该⽤平头。
图精确输⼊圆图精确输⼊节点④设置颜⾊和笔宽模式整个符号涉及两种颜⾊，⽩⾊和⿊⾊。
可定义⽩底的实⼼圆颜⾊模式采⽤可变颜⾊ 1，其他图元全部采⽤⼦图颜⾊。
图颜⾊模式设置所有笔宽采⽤默认笔宽 0.1，即所有图元采⽤笔宽模式。
图笔宽模式设置⑤确定定位点根据符号性质，其定位点应该在符号的中⼼点。
保存符号，即完成符号的编辑操作。
图定位点设置⑥设置图例板参数在图例板中新建⼀个图例项，根据符号实际应⽤意义，设置名称、描述和分类码信息。
图新建图例项同时，修改⼦图号、⼦图⾼宽、笔宽、和颜⾊等符号参数。
图图形参数设置设置完成后，在图例板中选择该符号，新建点或利⽤格式刷框选点时，可使点显⽰为该符号样式。
2线符号绘制MapGIS 系统在绘制线符号时，会规律性绘制线符号，因此在制作符号时⼀定要考虑符号的“可重复性”。
以如下所⽰线型进⾏讲解：图⽰例线符号①分析符号组成考虑符号的“可重复性”，可将线符号进⾏如下划分。
在绘制时，只需绘制⼀个⼩模块即可。
图线符号划分每⼀个线符号中应包含横向⼀条线，线宽为 0.6，纵向两条短线，线宽为 0.1，还有⼀个正⽅形填充区，边长为 0.6。
②计算符号尺⼨线符号在绘制时尺⼨参数由线型尺⼨和线⽐例 x、y 系数控制。
ArcGIS符号库制作方法及说明三篇
ArcGIS符号库制作方法及说明三篇篇一：ArcGIS符号库制作方法1二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1)基于ArcMap中已有符号制作符号库2)基于图片制作符号库3)基于TrueType字体制作符号库4)多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。
1.1基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
1.1.1点符号（1）从上图的分类中可以看到，二维的标记符号主要分为四种：简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
（3）箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用 ESRI 箭头字体中的任一字形创建字符标记符号。
（4）图片：由单个 Windows 位图 (.bmp) 或 Windows 增强型图元文件 (.emf) 图形组成的标记符号。
Windows 增强型图元文件与栅格格式的 Windows 位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。
完整版)ArcGIS符号库制作方法
完整版)ArcGIS符号库制作方法ArcGIS符号制作在ArcGIS中，制作二维符号库的方法可以归结为以下四种：1.基于ArcMap中已有符号制作符号库2.基于图片制作符号库3.基于TrueType字体制作符号库4.多种方式组合制作符号无论采用何种方法进行符号制作准备，最终都需要在ArcMap的StyleManager中进行符号制作。
您可以打开ArcMap，从菜单Tools-〉StyleManager进入。
1.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（MarkerSymbol）、线符号（LineSymbol）、面符号（FillSymbol）、文本符号（TextSymbol）。
在Stylemanager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap 中已有符号库的制作。
1.1.1 点符号点符号主要分为四种：1.简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
2.字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
3.箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用ESRI箭头字体中的任一字形创建字符标记符号。
4.图片：由单个Windows位图(.bmp)或Windows增强型图元文件(.emf)图形组成的标记符号。
Windows增强型图元文件与栅格格式的Windows位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。
1.1.2 线符号线状符号是表示呈线状或带状分布的物体。
对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。
MAPGIS子图、线形、图案的制作方法
欢迎共阅
MAPGIS 子图、线形、图案的制作方法
先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体 步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘后的长度在1mm 见方的编辑框中用“输入线”画出→见下图3m m
3m m
1.5
mm
基
线
图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中
三、图案
图案的制作方法基本雷同，不在叙述。
结尾：会遇到的问题
有时会遇到编辑好的符号线型保存不住。
解决方法：
宽为0.05，宽度不可变，色为辅助颜色
宽为0.03，宽度不可变，色为辅助颜色
宽为0.01，宽度可变，色为主替色
出现这种情况的主要原因是因为系统库（SLIB）目录中的文件为只读文件或者因为在某时由于文件在只读的情况下，编辑了子图、线型而造成了即使把文件属性改为存档，也存不住的现象。
还有一种情况是，同时开好几个MAPGIS窗口，也会出现类似现象。
方法：
1、关闭MAPGIS的所有窗口。
2、把SLIB中的所有文件属性改为存档文件。
2、打开“编辑”窗口，编辑子图或线型，任意提取一子图，连续保存，把那些有
子图号而没有图形的子图都替换掉，
3、关闭MAPGIS所有窗口，重新打开即可。
4连续保存，把那些有子图号而没有图形的子图都替换掉，。
ArcGIS符号库制作流程
一、总体流程在地图的展示过程中，符号的美观对整个地图的美观起到了至关重要的作用。
整个制作流程如下图：下面以制作这三个符号为例来写具体的操作流程：点：标志桩线：截排水沟面：干砌石二、点符号制作1、PS处理（1）打开cad文件，通过截图工具截取要制作的点符号图片，存成png格式，如下图：（2）将上面的图片加载到PS中，如下图：（3）新建图层1，选中图层1，如下图：（4）设置好毛笔工具粗细为12像素，硬度为100%，颜色设置为黑色，如下图：（5）选中毛笔工具，按照截图轮廓画出标志桩，最终效果如下：（6）将上图重新存成png格式，命名为“标志桩.png”2、FC处理（1）打开FC，新建字体，设置如下图：（2）点击确定后如下图：（3）从左往右，选中第四格，右键单击，选中属性栏，如下图所示：（4）将名称命名为标志桩。
点击确定后，双击标志桩选框，弹出下图：（5）选中菜单栏中的导入图像，如下图:（6）单击导入图像后如下图：（7）点击载入，选中”标志桩.png”后，如下图：（8）点击生成后，如下图：（9）切换到点模式，对符号的顶点进行编辑，如下图：（10）通过调节符号顶点的位置，改变符号的粗细，通过测量工具，可测量长度，测出的长度最好为40以上，否则在ArcGIS中读不出符号。
最终效果如下：（11）符号调整好后，加载到ArcGIS中（在四、ArcGIS存储符号中详细讲），查看符号效果。
如果觉得符号比例不合适，可以通过视图——工具栏——转换来调整符号大小及比例等，如下图：（12）点击转换后，如下图：三、线符号制作1、PS处理（1）打开要制作的线型符号，截图如下：（2）通过上图可以看出，此符号由双线及箭头符号组成。
因为双线不需要特别制作，所以我们只需制作箭头符号即可。
在ps里制作箭头符号，方法同点符号里的ps处理，处理效果如下：（3）存成png格式，命名为“截排水沟.png”2、FC处理（1）打开FC，并打开“CPE符号库.TFF”文件，并将第二格命名为“截排水沟”，如下图：（2）双击“截排水沟”，在“导入图像”菜单栏中导入“截排水沟.png”，如下图：（3）调整符号大小及形状，方法同点符号制作。
基于MapGIS 10的符号制作流程及方法
基于MapGIS10的符号库制作流程及方法1.1操作流程1.1.1新建系统库为专业制图需求，可构建一个空的系统库。
图1.1-1创建一个空的系统库空系统库构建成功后，其符号库、字体库均为空，颜色库只有默认的9种颜色。
1.1.2建立颜色库和字体库构建标准符号库前，可先总结整个制图过程中需用到的颜色和字体样式。
再在颜色库管理和字体库管理中编辑相应颜色和字体，完成颜色库和字体库的构建。
图1.1-2颜色库样式图1.1-3字体库样式1.1.3新建图例版构建标准符号库时，由于每个符号都有固定的分类编码和类。
为了便于统一管理，可先建立图例版，并设置类别信息。
图1.1-4图例版分类编码信息1.1.4新建符号和图例版1.1.4.1分析符号绘制任一个符号时，需先分析符号。
包括以下内容❒符号类型。
点符号、线符号或区填充符号。
❒符号的组成部分。
符号由哪几个线或区组成。
❒符号的定位点。
❒符号的尺寸。
1、分析符号类型符号分为点符号、线符号或区填充三种类型。
测量控制点、泉、盐井、水塔等单一地物符号，很明显为点符号；河流、长城、地类界、公路等是比较明显的线符号；盐田、湖泊、沙地地貌则是比较明显的区填充符号。
但在实际应用时，会存在部分符号需要对其类型进行判断。
如输水渡槽，在不依比例尺时，其应该为点符号，但依比例尺则应该为线符号。
图1.1-5不依比例尺输水渡槽点图1.1-6依比例尺输水渡槽线对于湖泊、池塘等符号，则需要绘制边界线和区填充两个符号图1.1-7湖泊、池塘效果2、分析符号组成每一个符号都是由若干图元组成。
绘制图元前，必须确定该符号由几个图元组成。
这个步骤对后期确定定位点、计算大小和绘制符号都具有意义。
如下所示的点符号，中心为一个正方形的线和一个实心圆组成，周边有八条短线，共10个图元组成。
图1.1-8点符号如下所示的线符号，由三条线和一个填充区组成，且三条线需位于区填充的上方。
图1.1-9线符号3、确定符号定位点符号定位点的确定，应遵循以下原则：a、符号图形中有一个点的，或标准图形符号时，定位点为地物的实地中心位置。
MapGIS-10制图流程操作手册
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
ArcGIS符号库制作流程
（11）符号调整好后，加载到ArcGIS中（在四、ArcGIS存储符号中详细讲），查看符号效果。
如果觉得符号比例不合适，可以通过视图——工具栏——转换来调整符号大小及比例等，如下图：
（2）将上面的图片加载到PS中，如下图：
（3）新建图层1，选中图层1，如下图：
（4）设置好毛笔工具粗细为12像素，硬度为100%，颜色设置为黑色，如下图：
（5）选中毛笔工具，按照截图轮廓画出标志桩，最终效果如下：
（6）将上图重新存成png格式，命名为“标志桩.png”
2、
（1）打开FC，新建字体，设置如下图：
ArcGIS符号库制作流程
2016年12月19日
一、
在地图的展示过程中，符号的美观对整个地图的美观起到了至关重要的作用。整个制作流程如下图：
下面以制作这三个符号为例来写具体的操作流程：
点：标志桩
线：截排水沟
面：干砌石
二、
1、
（1）打开cad文件，通过截图工具截取要制作的点符号图片，存成png格式，如下图：
四、
1、
（1）打开cad文件，通过截图工具截取要制作的面符号图片，存成png格式，如下图：
（2）将上面的图片加载到PS中，如下图：
（3）面填充只需要制作中间的花纹，通过观察花纹的规律，最终画出的图案如下：
（4）将上图存储为png格式，命名为“干砌石.PNG”
2、
（1）打开FC，并打开“CPE符号库.TFF”文件，并将第三命名为“干砌石”，如下图：
在ps里制作箭头符号，方法同点符号里的ps处理，处理效果如下：
mapgis操作实例--子图、线形、图案的制作方法(标准)
子图、线形、图案的制作方法先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体示例来学习符号线型的制作方法。
一、子图以1：1000地形图的古亭符号为例介绍它的制作过程，由国标（GB ）查得古亭各组成部分的尺寸大小如图， 由尺寸大小我们可得到各组成部分的比例关系，然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺寸，见左图3mm3mm1.5m1.5m步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm见方的编辑框中用“输入线”画出→见下图编辑中输入子图后的坐标位置。
注意：这里输入线的宽度就是最终输入子图的显示宽度，所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步：保存符号，“子图编号”缺省为最后一个序号。
也可以输入258以内的数来替换掉现有的子图符号。
“缺省颜色”为做子图所用颜色时，在编辑中输入子图颜色可变，“缺省颜色”为其他的值时，子图颜色不可变。
下一步就是怎样在输入子图时确定子图的高和宽，可以把高和宽看成是比例系数，就是一毫米见方中的符号乘以多大的系数可得到国标（GB）规定尺寸大小，上面的古亭符号乘了1/3后缩放到了符号编辑框，同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同，就不在叙述。
（以铁路线为例），基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形，在编辑中用这几个线型分别画几条线，还原显示后，观察线的坐标位置与显示位置的关系，这样可以更深一步理解基线。
MAPGIS子图、线形、图案的制作方法
MAPGIS 子图、线形、图案的制作方法先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体示例来学习符号线型的制作方法。
符号编辑框开启MapGIS 编辑子系统里，选择“符号库”菜单，根据需求，分别编辑子图、线型、填充图案。
一、子图1/3后的长度以1：1000地形图的古亭符号为例介绍它的制作过程，由国标（GB ）查得古亭各组成部分的尺寸大小如图，由尺寸大小我们可得到各组成部分的比例关系，然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺编辑中输入 子图后的坐 标位置。
注意：这里输入线的宽度就是最终输入子图的显示宽度，所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步：保存符号，下一步就是怎样在输入子图时确定子图的高和宽，可以把高和宽看成是比例系数， 就是一毫米见方中的符号乘以多大的系数可得到国标（GB ）规定尺寸大小，上面的古亭符号乘了1/3后缩放到了符号编辑框，同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同，就不在叙述。
（以铁路线为例），图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形，在编辑中用这几个线型分别画几条线，还原显示后，观察线的坐标位置与显示位置的关系，这样可以更深一步理解基线。
下一步：保存线型，弹出如下窗口：线型号与辅助线型号决定线型在线型库中的一个线型。
假如铁路的线型号为169，铁路又分为窄轨铁路、建筑中铁路、一般铁路等，这些铁路线型就需要用辅助线型号分开。
MAPGIS子图、线形、图案的制作方法
MAPGIS子图、线形、图案的制作方法先来认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0），好了我们已经认识了符号编辑框，下面我们通过具体示例来学习符号线型的制作方法。
符号编辑框开启MapGIS编辑子系统里，选择“符号库”菜单，根据需求，分别编辑子图、线型、填充图案。
一、子图以1：1000地形图的古亭符号为例介绍它的制作过程，1.5m由国标（GB）查得古亭各组成部分的尺寸大小如图，由尺寸大小我们可得到各组成部分的比例关系，然后由比例关系把古亭这个符号缩放到边长为1mm的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺寸，见左图步骤：系统库→编辑符号库→弹出编辑符号窗口→点击清除→按符号各部分乘1/3后的长度在1mm 见方的编辑框中用“输入线”画出→见下图注意：这里输入线的宽度就是最终输入子图的显示宽度，所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步：保存符号，下一步就是怎样在输入子图时确定子图的高和宽，可以把高和宽看成是比例系数， 就是一毫米见方中的符号乘以多大的系数可得到国标（GB ）规定尺寸大小，上面的古亭符号乘了1/3后缩放到了符号编辑框，同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同，就不在叙述。
（以铁路线为例），“子图编号”缺省为最后一个序号。
也可以输入258以内的数来替换掉现有的子图符号。
“缺省颜色”为做子图所用颜色时，在编辑中输入子图颜色可变，“缺省颜色”为其他的值时，子图颜色不可变。
编辑中输入 子图后的坐 标位置。
基线图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形，在编辑中用这几个线型分别画几条线，还原显示后，观察线的坐标位置与显示位置的关系，这样可以更深一步理解基线。
基于MapGIS 10的符号库制作流程及方法
基于MapGIS10的符号库制作流程及方法1.1操作流程1.1.1新建系统库为专业制图需求，可构建一个空的系统库。
图1.1-1创建一个空的系统库空系统库构建成功后，其符号库、字体库均为空，颜色库只有默认的9种颜色。
1.1.2建立颜色库和字体库构建标准符号库前，可先总结整个制图过程中需用到的颜色和字体样式。
再在颜色库管理和字体库管理中编辑相应颜色和字体，完成颜色库和字体库的构建。
图1.1-2颜色库样式图1.1-3字体库样式1.1.3新建图例版构建标准符号库时，由于每个符号都有固定的分类编码和类。
为了便于统一管理，可先建立图例版，并设置类别信息。
图1.1-4图例版分类编码信息1.1.4新建符号和图例版1.1.4.1分析符号绘制任一个符号时，需先分析符号。
包括以下内容❒符号类型。
点符号、线符号或区填充符号。
❒符号的组成部分。
符号由哪几个线或区组成。
❒符号的定位点。
❒符号的尺寸。
1、分析符号类型符号分为点符号、线符号或区填充三种类型。
测量控制点、泉、盐井、水塔等单一地物符号，很明显为点符号；河流、长城、地类界、公路等是比较明显的线符号；盐田、湖泊、沙地地貌则是比较明显的区填充符号。
但在实际应用时，会存在部分符号需要对其类型进行判断。
如输水渡槽，在不依比例尺时，其应该为点符号，但依比例尺则应该为线符号。
图1.1-5不依比例尺输水渡槽点图1.1-6依比例尺输水渡槽线对于湖泊、池塘等符号，则需要绘制边界线和区填充两个符号图1.1-7湖泊、池塘效果2、分析符号组成每一个符号都是由若干图元组成。
绘制图元前，必须确定该符号由几个图元组成。
这个步骤对后期确定定位点、计算大小和绘制符号都具有意义。
如下所示的点符号，中心为一个正方形的线和一个实心圆组成，周边有八条短线，共10个图元组成。
图1.1-8点符号如下所示的线符号，由三条线和一个填充区组成，且三条线需位于区填充的上方。
图1.1-9线符号3、确定符号定位点符号定位点的确定，应遵循以下原则：a、符号图形中有一个点的，或标准图形符号时，定位点为地物的实地中心位置。
mapgis符号库使用说明20100201
土地利用总体规划制图规范图式MAPGIS符号文件
使用说明
为方便土地利用总体规划编制单位制作土地利用总体规划图件，针对市、县、乡三级土地利用总体规划制图，制作市、县、乡土地利用总体规划必选图件的图式符号库。
该图式符号库适用于MAPGIS 软件平台下的图件制作。
图式符号库由clb文件和slb文件构成。
其中，clb文件为字库文件，slb文件为符号库。
各地根据实际情况，可适当调整符号大小。
符号库文件使用方法如下：
1、设置mapgis的字库和系统库如下图：
2、图式对应符号子图号
土地规划用途表达图式
土地利用总体规划图
现状(不依比例尺表达)
基本农田保护规划图要素表达图式
建设用地管制分区图要素表达图式
土地整治规划图要素表达图式
重点建设项目用地布局图要素表达图式
中心城区土地利用规划图
基础地理要素表达图例
11。
MapGIS 10制图流程操作手册
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
基于ArcGIS的地图符号库的设计与实现
基于ArcGIS的地图符号库的设计与实现摘要：对地图中的各个要素进行表示或描述，可通过图形的方式来实现，并在表示或是描述的过程中进行定性和定量的关系确定。
ArcGIS作为对地理要素进行描述的功能巨大的软件，本文以描述地图符号库的设计核心思想为切入点，分别介绍了地图符号库的不同制作方法，简述了地图符号库的技术要求，希望能实现在ArcGIS中进行地图符号库的设计。
关键词：ArcGIS；地图符号库；设计与制作引言：为了展示空间对象的数量及质量，可以采用地图图式符号语言来表达，地图图式符号语言主要具有两种优势：一是可读性，二是可量测性。
地图符号作为地图的语言，是对地图内容进行描述的主要手段，但是面对大小不一的形状、色彩上有图形或文字的组成区别上就需要对其进行分析。
ArcGIS的地图符号库主要发挥着地理事物在空间位置上进行地理信息的交流，实现各个事物之间的相互联系及对区域总体特征的分析作用。
1地图符号库的设计核心思想现实世界要实现抽象表达需借助空间资料，而空间资料是由点状符号，线状符号和面状符号组成的。
使用注记来表示某种特殊符号的点线面的特性。
在实际操作中，点线面三者之间存在着一定的联系，不是孤立存在的，线符号中可能包括点符号，点符号中又可能包含线点符号，可见三者的关系十分复杂。
每个地图在实现以不同的比例进行缩小或是放大时出现这个问题的主要原因是地图上的表达程度不是统一的，要进行综和的取舍，所以地图图式中的符号种类存在着大小和个数的差异，简言之，绘制不同比例尺的地图需要采用不同的符号库。
在ArcGIS中，符号库的作用是对符号管理器中的符号进行管理，主要进行符号的的添加、删除、新建等，由于各个符号库之间不存在必然的联系，使得也利用ArcMap进行，并在实际的工作中把我国不同比例尺的地图符号库进行添加或删减，使得在进行符号的制作输出时能达到国家对绘制地图的要求和标准。
2地图符号库的制作2.1点状符号的制作点状符号是按照一定的比例尺大小来表示面积较小的点状事物，其主要具有以下的特点：固定的图形，定位点已经固定，方向性点状符号呈现出规则的图形。
arcgis10符号化
什么叫符号化呢？可以理解为对我们所获取的点、线、面及栅格数据，在制图工具中以不同的符号样式进行表达，包括要素的颜色、大小、形状等属性的设置。
下面，我们就介绍一下应用ESRI提供符号库制图的方法。

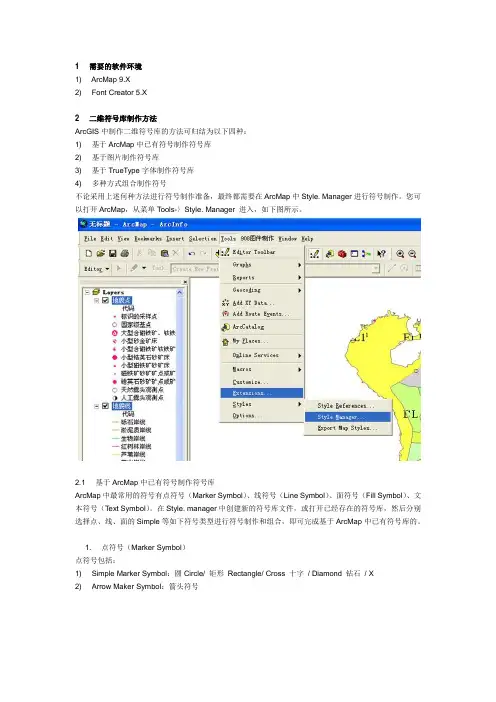

1.系统符号管理器ArcGIS提供的符号库文件以Style Manager符号管理器进行管理。
可以在ArcMap菜单栏的Customize下找到它。
红框中就是ESRI自带的大量符号库文件，右边框列出了选中的库里存储的符号样式文件。
图2 符号管理器2.系统符号使用方法在符号管理器右框空白处点右键，新建符号，或者在ArcMap中加载数据层，然后打开其properties属性项下的symbol选项卡，又或者直接双击数据的符号，都将进入Symbol Selector编辑器。
图3 Symbol Selector符号选择器根据要素的点、线、面类型不同，进入的Symbol Selector编辑界面也会不同。
图4 Symbol Selector不同类型的符号界面以点符号为例，让我们了解一下系统自带的点符号的使用方法：图5 符号选择器各重要点上图中，①为可供选取的符号文件列表。
面板右边的“Current Symbol”②显示了当前选中的点符号的信息，包括形状、颜色（Color）、大小（Size）、角度（Angle），允许您对其进行修改。
点击③的“Style References…”项，勾选对应的符号库，就可使其进入①的列表中，供用户选择使用。
图6 Style Reference符号样式库选择点选面板中⑤所标示的Edit Symbol按钮，将进入符号属性编辑面板（Symbol Property Editor），提供了更多的属性设置功能，如下图：图7 点状符号编辑器界面根据Properties栏的Type项不同，我们所见到的符号编辑面板也有所不同，默认进入当前符号所属type类型的编辑面板。
以Character Marker Symbol 符号制作为例，其属性选项卡有“Character Marker”和“Mask”两项。
