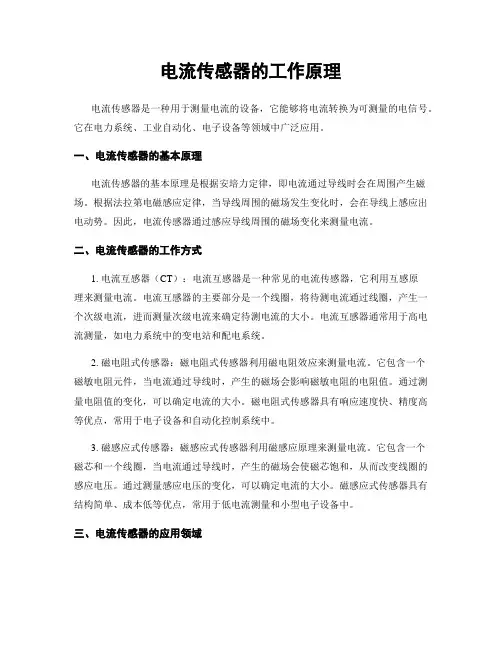

电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流转换为可测量的电信号。
它在电力系统、工业自动化、电子设备等领域中广泛应用。
一、电流传感器的基本原理电流传感器的基本原理是根据安培力定律,即电流通过导线时会在周围产生磁场。
根据法拉第电磁感应定律,当导线周围的磁场发生变化时,会在导线上感应出电动势。
因此,电流传感器通过感应导线周围的磁场变化来测量电流。
二、电流传感器的工作方式1. 电流互感器(CT):电流互感器是一种常见的电流传感器,它利用互感原理来测量电流。
电流互感器的主要部分是一个线圈,将待测电流通过线圈,产生一个次级电流,进而测量次级电流来确定待测电流的大小。
电流互感器通常用于高电流测量,如电力系统中的变电站和配电系统。
2. 磁电阻式传感器:磁电阻式传感器利用磁电阻效应来测量电流。
它包含一个磁敏电阻元件,当电流通过导线时,产生的磁场会影响磁敏电阻的电阻值。
通过测量电阻值的变化,可以确定电流的大小。
磁电阻式传感器具有响应速度快、精度高等优点,常用于电子设备和自动化控制系统中。
3. 磁感应式传感器:磁感应式传感器利用磁感应原理来测量电流。
它包含一个磁芯和一个线圈,当电流通过导线时,产生的磁场会使磁芯饱和,从而改变线圈的感应电压。
通过测量感应电压的变化,可以确定电流的大小。
磁感应式传感器具有结构简单、成本低等优点,常用于低电流测量和小型电子设备中。
三、电流传感器的应用领域1. 电力系统:电流传感器在电力系统中广泛应用,用于监测和保护电力设备。
例如,在变电站中,电流传感器用于测量变压器、断路器和电缆的电流,以确保电力系统的安全运行。
2. 工业自动化:电流传感器在工业自动化中用于监测电机、驱动器和控制器的电流。
它们可以实时监测电流的变化,以便及时发现故障并采取相应的措施。
3. 电子设备:电流传感器在电子设备中用于测量电路的电流,以便控制电路的工作状态。
例如,在电源管理系统中,电流传感器用于监测电源的输出电流,以确保电子设备的正常运行。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备,它的工作原理是通过感应电流产生的磁场来实现的。
电流传感器通常由铁芯、绕组和磁敏元件组成,其工作原理可以分为电磁感应原理和霍尔效应原理两种。
首先,我们来看电磁感应原理。
当电流通过导线时,会产生一个围绕导线的磁场。
电流传感器的铁芯会集中这个磁场,使之通过绕组,从而在绕组中产生感应电动势。
根据法拉第电磁感应定律,感应电动势与电流的大小成正比,因此可以通过测量感应电动势来确定电流的大小。
其次,我们来介绍霍尔效应原理。
霍尔效应是指当导体中的电流通过时,垂直于电流方向的磁场会在导体两侧产生电势差。
电流传感器中的磁敏元件就是利用了这一原理。
当电流通过导线时,磁敏元件会受到磁场的作用,产生电势差,通过测量这个电势差的大小,就可以确定电流的大小。
总的来说,电流传感器的工作原理是通过感应电流产生的磁场来实现的。
无论是电磁感应原理还是霍尔效应原理,都是利用了电流和磁场之间的相互作用来实现电流的测量。
通过这些原理,电流传感器可以准确、快速地测量电流的大小,广泛应用于工业控制、电力系统、电动车辆等领域。
除了工作原理,电流传感器的选择和使用也需要注意一些问题。
首先,需要根据测量的电流范围选择合适的电流传感器,以确保测量的准确性和稳定性。
其次,需要注意电流传感器的安装位置和环境,避免外界磁场和温度对测量结果的影响。
最后,定期对电流传感器进行校准和维护,以确保其长期稳定的工作。
综上所述,电流传感器是一种通过感应电流产生的磁场来实现电流测量的设备。
它的工作原理可以分为电磁感应原理和霍尔效应原理,通过这些原理可以准确、快速地测量电流的大小。
在选择和使用电流传感器时,需要注意电流范围、安装位置和环境,以及定期的校准和维护。
希望本文对电流传感器的工作原理有所帮助。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种常见的电力测量仪器,用于测量电路中的电流大小。
它能够将电流信号转换为与之成比例的电压或电流输出,从而实现对电流的准确测量。
一、工作原理概述电流传感器的工作原理基于电磁感应定律,即当电流通过导体时,会产生一个围绕导体的磁场。
电流传感器通过感应这个磁场来测量电流的大小。
二、电流传感器的分类根据工作原理的不同,电流传感器可分为以下几类:1. 电磁式电流传感器:利用电流在导体中产生的磁场与传感器内部的磁场相互作用,产生感应电动势,从而测量电流的大小。
2. 霍尔效应电流传感器:利用霍尔元件的特性,当电流通过导体时,导体周围的磁场会影响到霍尔元件,从而产生电压输出。
3. 磁阻式电流传感器:利用磁阻效应,当电流通过导体时,导体周围的磁场会改变磁阻元件的电阻值,从而测量电流的大小。
4. 电容式电流传感器:利用电流通过导体时,导体周围的电场分布发生变化,从而改变电容元件的电容值,进而测量电流的大小。
三、电磁式电流传感器的工作原理电磁式电流传感器是最常用的一种电流传感器,它的工作原理如下:1. 传感器内部有一根导线穿过一个磁环,导线承载待测电流。
2. 当电流通过导线时,导线周围会产生一个磁场,这个磁场会影响到磁环。
3. 磁环的磁感应强度与电流成正比,磁感应强度的变化会引起磁环中的磁通量变化。
4. 通过磁感应定律和法拉第电磁感应定律,可以得到传感器内部的感应电动势,从而测量电流的大小。
5. 为了提高测量的准确性和稳定性,电磁式电流传感器通常采用多匝线圈和磁芯来增强磁场和感应电动势。
四、电流传感器的特点和应用1. 非接触式测量:电流传感器不需要与待测电路直接接触,可以通过感应磁场来测量电流,避免了电路断开和安全隐患。
2. 高精度测量:电流传感器的测量精度通常较高,可以满足工业和科学研究的需求。
3. 宽测量范围:电流传感器的测量范围一般较宽,可以适应不同电流大小的测量需求。
4. 快速响应:电流传感器的响应速度较快,可以实时监测电流的变化。
电流传感器的工作原理

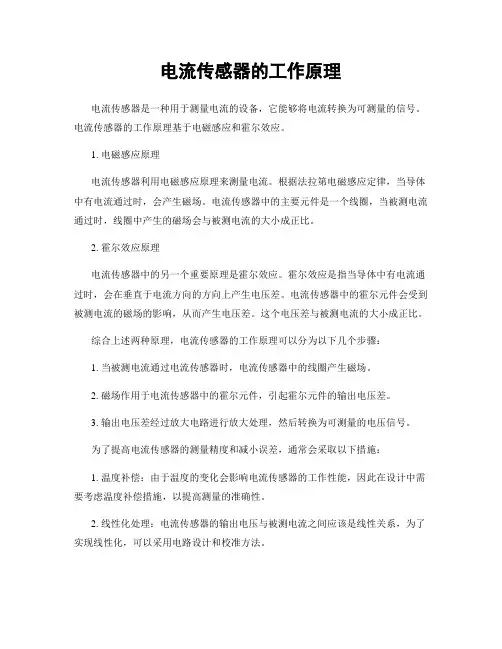

电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流转换为可测量的信号。
电流传感器的工作原理基于电磁感应和霍尔效应。
1. 电磁感应原理电流传感器利用电磁感应原理来测量电流。
根据法拉第电磁感应定律,当导体中有电流通过时,会产生磁场。
电流传感器中的主要元件是一个线圈,当被测电流通过时,线圈中产生的磁场会与被测电流的大小成正比。
2. 霍尔效应原理电流传感器中的另一个重要原理是霍尔效应。
霍尔效应是指当导体中有电流通过时,会在垂直于电流方向的方向上产生电压差。
电流传感器中的霍尔元件会受到被测电流的磁场的影响,从而产生电压差。
这个电压差与被测电流的大小成正比。
综合上述两种原理,电流传感器的工作原理可以分为以下几个步骤:1. 当被测电流通过电流传感器时,电流传感器中的线圈产生磁场。
2. 磁场作用于电流传感器中的霍尔元件,引起霍尔元件的输出电压差。
3. 输出电压差经过放大电路进行放大处理,然后转换为可测量的电压信号。
为了提高电流传感器的测量精度和减小误差,通常会采取以下措施:1. 温度补偿:由于温度的变化会影响电流传感器的工作性能,因此在设计中需要考虑温度补偿措施,以提高测量的准确性。
2. 线性化处理:电流传感器的输出电压与被测电流之间应该是线性关系,为了实现线性化,可以采用电路设计和校准方法。
3. 绝缘保护:为了保护用户和设备的安全,电流传感器通常需要具备绝缘保护功能,以防止电流泄露和触电危(wei)险。
电流传感器广泛应用于各种领域,例如电力系统、工业自动化、电动车辆等。
通过测量电流,可以实现对电力系统的监测和控制,确保系统的安全运行。
此外,电流传感器还可以用于电流采集、电能计量、电流保护等方面。
总结起来,电流传感器的工作原理是基于电磁感应和霍尔效应,通过测量被测电流产生的磁场和霍尔元件的输出电压差来实现电流的测量。
通过温度补偿、线性化处理和绝缘保护等措施,可以提高电流传感器的测量精度和安全性。
电流传感器的工作原理

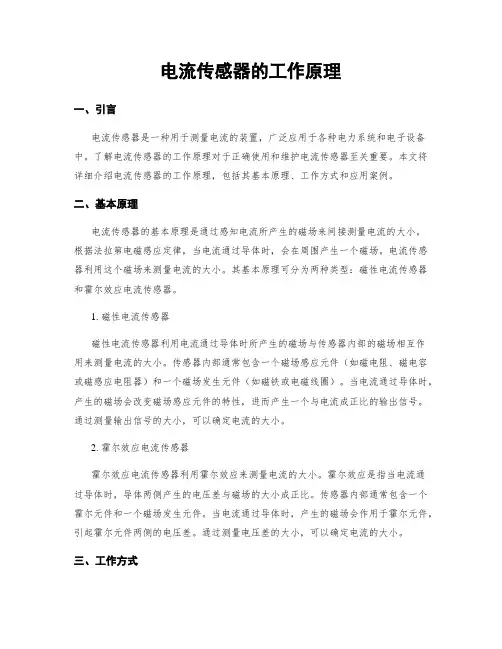

电流传感器的工作原理一、引言电流传感器是一种用于测量电流的装置,广泛应用于各种电力系统和电子设备中。
了解电流传感器的工作原理对于正确使用和维护电流传感器至关重要。
本文将详细介绍电流传感器的工作原理,包括其基本原理、工作方式和应用案例。
二、基本原理电流传感器的基本原理是通过感知电流所产生的磁场来间接测量电流的大小。
根据法拉第电磁感应定律,当电流通过导体时,会在周围产生一个磁场。
电流传感器利用这个磁场来测量电流的大小。
其基本原理可分为两种类型:磁性电流传感器和霍尔效应电流传感器。
1. 磁性电流传感器磁性电流传感器利用电流通过导体时所产生的磁场与传感器内部的磁场相互作用来测量电流的大小。
传感器内部通常包含一个磁场感应元件(如磁电阻、磁电容或磁感应电阻器)和一个磁场发生元件(如磁铁或电磁线圈)。
当电流通过导体时,产生的磁场会改变磁场感应元件的特性,进而产生一个与电流成正比的输出信号。
通过测量输出信号的大小,可以确定电流的大小。
2. 霍尔效应电流传感器霍尔效应电流传感器利用霍尔效应来测量电流的大小。
霍尔效应是指当电流通过导体时,导体两侧产生的电压差与磁场的大小成正比。
传感器内部通常包含一个霍尔元件和一个磁场发生元件。
当电流通过导体时,产生的磁场会作用于霍尔元件,引起霍尔元件两侧的电压差。
通过测量电压差的大小,可以确定电流的大小。
三、工作方式电流传感器的工作方式可以分为非接触式和接触式两种。
1. 非接触式电流传感器非接触式电流传感器是指传感器与被测电流之间没有物理接触。
这种传感器通常使用磁性电流传感器或霍尔效应电流传感器。
它们通过感知电流所产生的磁场来测量电流的大小,无需直接接触电流导体,因此具有较高的安全性和可靠性。
2. 接触式电流传感器接触式电流传感器是指传感器与被测电流之间存在物理接触。
这种传感器通常使用电阻式电流传感器。
它们利用电流通过导体时所产生的电压降来测量电流的大小,需要将传感器连接到电流导体上。
电流传感器的工作原理

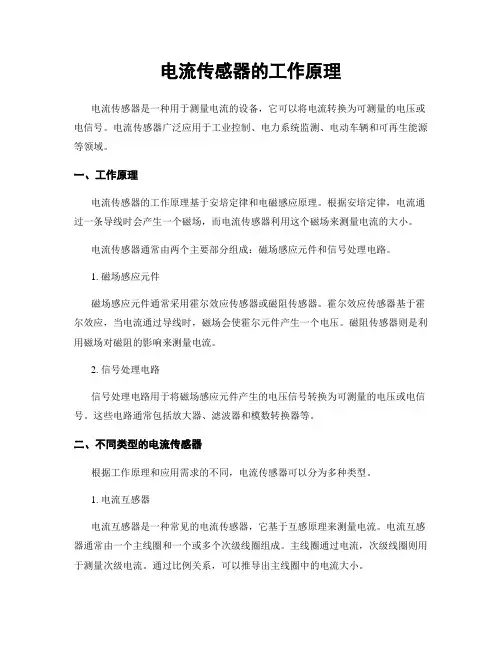

电流传感器的工作原理电流传感器是一种用于测量电流的设备,它可以将电流转换为可测量的电压或电信号。
电流传感器广泛应用于工业控制、电力系统监测、电动车辆和可再生能源等领域。
一、工作原理电流传感器的工作原理基于安培定律和电磁感应原理。
根据安培定律,电流通过一条导线时会产生一个磁场,而电流传感器利用这个磁场来测量电流的大小。
电流传感器通常由两个主要部分组成:磁场感应元件和信号处理电路。
1. 磁场感应元件磁场感应元件通常采用霍尔效应传感器或磁阻传感器。
霍尔效应传感器基于霍尔效应,当电流通过导线时,磁场会使霍尔元件产生一个电压。
磁阻传感器则是利用磁场对磁阻的影响来测量电流。
2. 信号处理电路信号处理电路用于将磁场感应元件产生的电压信号转换为可测量的电压或电信号。
这些电路通常包括放大器、滤波器和模数转换器等。
二、不同类型的电流传感器根据工作原理和应用需求的不同,电流传感器可以分为多种类型。
1. 电流互感器电流互感器是一种常见的电流传感器,它基于互感原理来测量电流。
电流互感器通常由一个主线圈和一个或多个次级线圈组成。
主线圈通过电流,次级线圈则用于测量次级电流。
通过比例关系,可以推导出主线圈中的电流大小。
2. 霍尔效应传感器霍尔效应传感器利用霍尔效应来测量电流。
当电流通过导线时,磁场会使霍尔元件产生一个电压,该电压与电流成正比。
霍尔效应传感器具有响应速度快、精度高等优点。
3. 磁阻传感器磁阻传感器利用磁场对磁阻的影响来测量电流。
当电流通过导线时,磁场会改变磁阻的大小,从而产生一个电压信号。
磁阻传感器具有体积小、响应速度快等特点。
4. 磁滞效应传感器磁滞效应传感器是一种利用磁滞效应来测量电流的传感器。
磁滞效应是指材料在磁场作用下,磁化过程中磁化强度和磁场强度之间的关系。
通过测量磁滞回线的变化,可以推导出电流的大小。
三、电流传感器的应用电流传感器广泛应用于各种领域,包括工业控制、电力系统监测、电动车辆和可再生能源等。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置,它能够将电流转化为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化和电子设备中,用于监测和控制电流。
一、电流传感器的基本原理电流传感器的工作原理基于安培定律,即通过导体的电流与周围磁场之间存在着一种相互作用关系。
电流传感器利用这种相互作用关系来测量电流。
常见的电流传感器有两种工作原理:电磁感应原理和霍尔效应原理。
1. 电磁感应原理电磁感应原理是基于法拉第电磁感应定律。
当电流通过导线时,会产生一个磁场,而磁场的强度与电流的大小成正比。
电流传感器利用线圈和铁芯构成一个磁路,当被测电流通过线圈时,线圈中的磁场会产生磁通量变化,进而在线圈中感应出一个电压信号。
通过测量这个电压信号的大小,可以间接测量电流的大小。
2. 霍尔效应原理霍尔效应是指当导体中有电流通过时,垂直于电流方向的磁场会在导体两侧产生一种电势差。
这种现象被称为霍尔效应。
电流传感器利用霍尔元件来感应电流,并将电流转化为电压信号。
通过测量产生的电压信号的大小,可以间接测量电流的大小。
二、电流传感器的结构和特点电流传感器的结构和特点可以根据不同的工作原理来进行描述。
1. 电磁感应型电流传感器电磁感应型电流传感器通常由线圈和铁芯组成。
线圈绕在铁芯上,当被测电流通过线圈时,线圈中的磁场会使铁芯磁化,从而改变铁芯的磁导率。
这种磁导率的变化会导致线圈中感应出一个电压信号。
电磁感应型电流传感器的特点是测量范围广、响应速度快、精度高,但对外部磁场的干扰较敏感。
2. 霍尔效应型电流传感器霍尔效应型电流传感器通常由霍尔元件和磁路组成。
当被测电流通过霍尔元件时,霍尔元件感应出的电压信号与电流成正比。
霍尔效应型电流传感器的特点是响应速度快、精度高、抗干扰能力强,但测量范围相对较小。
三、电流传感器的应用领域电流传感器广泛应用于各个领域,以下是一些常见的应用领域:1. 电力系统监测与控制电力系统中的电流传感器用于监测和控制电流,确保电网的稳定运行。
电流传感器的工作原理
电流传感器的工作原理概述:电流传感器是一种用于测量电流的设备,它能够将电流转化为可测量的电信号。
该传感器通常由磁性材料和感应线圈组成,通过电磁感应原理实现电流的测量。
工作原理:电流传感器的工作原理基于安培定律和法拉第电磁感应定律。
当电流通过感应线圈时,会产生一个磁场,该磁场会与感应线圈内的磁性材料相互作用。
这种相互作用会导致感应线圈内的磁通量发生变化,从而在感应线圈上产生感应电动势。
具体步骤:1. 电流通过感应线圈:将待测电流引入感应线圈,通常通过连接导线实现。
2. 磁场的产生:感应线圈内的电流会产生一个磁场,其强度与电流大小成正比。
3. 磁场与磁性材料的相互作用:感应线圈内的磁场与磁性材料相互作用,使得磁性材料中的磁通量发生变化。
4. 感应电动势的产生:磁通量的变化会在感应线圈上产生感应电动势。
根据法拉第电磁感应定律,感应电动势的大小与磁通量变化的速率成正比。
5. 信号转换:感应电动势经过信号转换电路,转化为可测量的电信号,如电压信号或电流信号。
6. 电流测量:将转换后的电信号输入到测量仪器中,通过测量仪器的显示或记录,可以得到准确的电流数值。
优点:1. 非接触式测量:电流传感器不需要直接接触待测电流,避免了传统测量方法中可能存在的安全隐患。
2. 高精度:电流传感器能够提供高精度的电流测量结果,适用于对电流测量要求较高的应用场景。
3. 宽测量范围:电流传感器可以覆盖较大范围的电流测量,从几毫安到几千安都可以实现。
4. 低功耗:电流传感器通常具有低功耗的特点,能够节省能源并延长传感器的使用寿命。
应用领域:电流传感器广泛应用于各个领域,包括但不限于以下几个方面:1. 工业自动化:用于电机控制、电力监测、电能质量分析等方面。
2. 电力系统:用于电网监测、电力负荷管理、电力设备状态监测等方面。
3. 汽车电子:用于电动车辆的电流监测、电池管理系统等方面。
4. 新能源领域:用于太阳能发电、风能发电等新能源装置的电流监测。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置,它能够将电流转化为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域。
一、电流传感器的基本原理电流传感器的工作原理基于安培定律和电磁感应定律。
根据安培定律,通过一条导线的电流产生的磁场与电流成正比。
而根据电磁感应定律,当导线中的电流发生变化时,会在附近产生感应电动势。
基于这两个定律,电流传感器利用磁场感应原理进行测量。
一般来说,电流传感器由磁芯、绕组和输出电路组成。
1. 磁芯:磁芯是电流传感器的核心部件,通常由铁氧体或软磁材料制成。
磁芯的作用是集中磁场,以增强感应效果。
2. 绕组:绕组是围绕在磁芯上的线圈,通过绕组中的电流产生磁场。
当被测电流通过绕组时,会在磁芯中产生磁场变化。
3. 输出电路:输出电路用于将感应电动势转化为可测量的电信号。
一般情况下,输出电路包括放大电路和滤波电路。
放大电路用于放大感应电动势,以提高测量精度;滤波电路则用于滤除干扰信号,保证输出信号的稳定性。
二、电流传感器的工作原理分类根据不同的工作原理,电流传感器可以分为非接触式电流传感器和接触式电流传感器两种类型。
1. 非接触式电流传感器非接触式电流传感器是通过无线感应原理进行测量的。
它不需要与被测电流直接接触,因此具有较好的绝缘性能和安全性。
一种常见的非接触式电流传感器是磁电流传感器。
它利用磁场感应原理,通过磁芯和绕组将被测电流转化为感应电动势。
感应电动势经过放大和滤波处理后,输出为可测量的电信号。
2. 接触式电流传感器接触式电流传感器需要与被测电流直接接触,通过感应电流产生的磁场进行测量。
接触式电流传感器通常具有较高的测量精度和频率响应。
一种常见的接触式电流传感器是夹式电流传感器。
夹式电流传感器通过将被测导线夹入传感器的夹口中,利用夹口周围的磁场感应被测电流。
传感器中的绕组接收到感应电动势后,经过放大和滤波处理,输出为可测量的电信号。
三、电流传感器的应用领域电流传感器在各个领域都有广泛的应用。
电流传感器的工作原理
电流传感器的工作原理引言概述:电流传感器是一种常用的电气测量仪器,用于测量电路中的电流大小。
它是一种重要的电气仪器,广泛应用于工业控制、电力系统、电动机保护等领域。
电流传感器的工作原理是通过感应电流产生的磁场来实现电流的测量。
下面将详细介绍电流传感器的工作原理。
一、电流感应原理1.1 电流感应现象电流传感器利用电流感应现象来实现电流的测量。
当电流通过导线时,会产生一个围绕导线的磁场。
这个磁场的强度与电流的大小成正比,可以通过测量磁场的强度来确定电流的大小。
1.2 磁场感应定律根据法拉第电磁感应定律,变化的磁场会在导体中产生感应电动势。
电流传感器利用这一原理,在感应电动势的作用下实现电流的测量。
1.3 磁场传感器电流传感器中常用的磁场传感器有霍尔传感器和磁致伸缩传感器。
霍尔传感器通过测量磁场的强度来确定电流大小,而磁致伸缩传感器则是通过磁致伸缩效应来实现电流的测量。
二、电流测量方法2.1 非接触式测量电流传感器可以实现非接触式的电流测量,即不需要将传感器直接连接到电路中。
这种测量方法适用于高压、高温等环境下的电流测量。
2.2 分流测量分流测量是一种常用的电流测量方法,通过在电路中引入一个小电阻,将电流分流至电流传感器中进行测量。
这种方法可以减小对电路的影响,提高测量的精度。
2.3 直接测量直接测量是将电流传感器直接连接到电路中进行电流测量。
这种方法适用于对电流测量精度要求较高的场合,但需要注意传感器的安装位置和连接方式。
三、电流传感器的类型3.1 电流互感器电流互感器是一种常用的电流传感器类型,通过互感器的变压器原理实现电流的测量。
它具有体积小、精度高、安装方便等优点。
3.2 电阻式电流传感器电阻式电流传感器是通过测量电阻的变化来实现电流的测量。
它具有简单、成本低等优点,但精度一般较低。
3.3 电磁式电流传感器电磁式电流传感器利用电流在磁场中的作用实现电流的测量。
它具有灵敏度高、响应速度快等优点,适用于高精度的电流测量。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流转换为可测量的信号输出。
它在电力系统、工业自动化、能源管理等领域中广泛应用。
下面将详细介绍电流传感器的工作原理。
1. 电流传感器的基本原理电流传感器基于安培定律和法拉第定律,利用电磁感应的原理来测量电流。
根据电流传感器的结构和工作原理的不同,可以分为电磁式电流传感器、霍尔效应电流传感器和电阻式电流传感器等。
2. 电磁式电流传感器的工作原理电磁式电流传感器利用电流通过导线时产生的磁场来测量电流。
它由一个磁芯和绕在磁芯上的线圈组成。
当电流通过被测导线时,产生的磁场会影响到磁芯上的线圈,从而在线圈上感应出电压信号。
通过测量这个感应电压信号的大小,就可以确定电流的大小。
3. 霍尔效应电流传感器的工作原理霍尔效应电流传感器利用霍尔元件的特性来测量电流。
霍尔元件是一种基于霍尔效应的半导体器件,当电流通过霍尔元件时,会在器件内产生磁场。
这个磁场会影响到霍尔元件上的霍尔电压,从而使霍尔电压发生变化。
通过测量霍尔电压的变化,就可以确定电流的大小。
4. 电阻式电流传感器的工作原理电阻式电流传感器利用电流通过电阻时产生的电压来测量电流。
它由一个电阻和一个测量电压的电路组成。
当电流通过被测电阻时,根据欧姆定律,电流通过电阻时会产生电压降。
通过测量这个电压降的大小,就可以确定电流的大小。
5. 电流传感器的特点和应用电流传感器具有体积小、分量轻、精度高、响应快等特点,广泛应用于电力系统中的电流监测、电能计量、故障检测等方面。
在工业自动化中,电流传感器用于机电控制、电力变频器、电力电子设备等的电流监测和保护。
在能源管理中,电流传感器用于电力负荷监测、能源消耗分析等方面。
总结:电流传感器是一种用于测量电流的设备,根据不同的工作原理可以分为电磁式、霍尔效应和电阻式电流传感器。
电流传感器利用电磁感应、霍尔效应和电阻的原理来测量电流,并将其转换为可测量的信号输出。
它具有体积小、分量轻、精度高、响应快等特点,广泛应用于电力系统、工业自动化和能源管理等领域。
电流传感器的工作原理
电流传感器的工作原理引言概述:电流传感器是一种常见的电气测量设备,用于测量电路中的电流强度。
它广泛应用于工业控制、能源管理和电力系统等领域。
本文将详细介绍电流传感器的工作原理。
一、感应原理1.1 磁感应原理电流传感器利用磁感应原理测量电流。
当电流通过导线时,会在周围产生磁场。
电流传感器通过感应线圈或霍尔元件来检测这个磁场。
1.2 感应线圈感应线圈是电流传感器中常用的检测元件。
它由绕组和磁芯组成。
当电流通过被测导线时,感应线圈中的绕组将受到磁场的影响,从而产生感应电动势。
通过测量感应电动势的大小,可以确定电流的强度。
1.3 霍尔元件霍尔元件是另一种常用的电流传感器检测元件。
它利用霍尔效应来测量电流。
当电流通过霍尔元件时,霍尔元件中的霍尔传感器将受到磁场的作用,产生电压输出。
通过测量输出电压的大小,可以确定电流的强度。
二、工作原理2.1 线性关系电流传感器的工作原理基于电流和磁场之间的线性关系。
在一定范围内,电流和磁场的强度成正比。
因此,通过测量磁场的强度,可以间接测量电流的强度。
2.2 非接触式测量电流传感器的工作原理使其成为一种非接触式测量设备。
它不需要直接接触被测导线,减少了安装和维护的复杂性和风险。
2.3 高精度和低失真电流传感器的工作原理使其具有高精度和低失真的特点。
通过合理设计感应线圈或霍尔元件,可以实现对电流的准确测量,并减少测量过程中的失真。
三、应用领域3.1 工业控制电流传感器在工业控制中广泛应用。
它可以用于监测电机的运行状态、控制电力设备的输出、检测电路中的故障等。
3.2 能源管理电流传感器在能源管理中起到关键作用。
通过测量电路中的电流,可以准确计量能源的消耗,帮助企业进行能源管理和节能减排。
3.3 电力系统电流传感器在电力系统中扮演重要角色。
它用于监测输电线路中的电流、保护电力设备免受过载和短路等故障的影响,确保电力系统的安全稳定运行。
四、优势和局限性4.1 优势电流传感器具有非接触式测量、高精度、低失真等优势。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置,它能将电流转换为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域,以确保电流的安全运行和监测。
一、电流传感器的分类根据工作原理和结构特点,电流传感器可以分为以下几类:1. 电磁式电流传感器:利用法拉第电磁感应原理,通过线圈和磁芯的结构来感应电流。
当电流通过线圈时,产生的磁场会引起线圈中的电磁感应,从而产生电压信号。
这种传感器具有响应速度快、精度高、线性度好等特点。
2. 零磁通传感器:通过在传感器中引入磁通补偿技术,使得在正负半周的磁通积分相互抵消,从而实现零磁通。
当电流通过传感器时,会引起磁通的变化,进而产生电压信号。
这种传感器具有高精度、低漂移、低温漂移等特点。
3. 磁电阻式电流传感器:利用磁电阻效应,通过在传感器中引入磁敏电阻材料,当电流通过传感器时,磁敏电阻的电阻值会发生变化,从而产生电压信号。
这种传感器具有响应速度快、体积小、功耗低等特点。
4. Hall效应电流传感器:利用Hall效应,通过在传感器中引入Hall元件,当电流通过传感器时,会产生横向磁场,从而引起Hall元件的电压变化。
这种传感器具有高灵敏度、低温漂移、抗干扰能力强等特点。
5. 光电式电流传感器:利用光电效应,通过在传感器中引入光电二极管和光敏电阻等元件,当电流通过传感器时,会引起光敏元件的光强变化,进而产生电压信号。
这种传感器具有高隔离性、抗干扰能力强等特点。
二、以电磁式电流传感器为例,介绍其工作原理:电磁式电流传感器由一个线圈和一个磁芯组成。
当被测电流通过线圈时,线圈中会产生一个磁场,磁场的强度与电流成正比。
磁芯的作用是集中和引导磁场,提高传感器的灵敏度和线性度。
当电流传感器连接到测量电路时,线圈中的磁场会引起线圈中的电磁感应,从而在线圈两端产生一个感应电压。
感应电压的大小与线圈中的磁场强度成正比,进而与被测电流成正比。
为了提高精度和减小误差,电磁式电流传感器通常采用差动输出方式。
电流传感器的工作原理
电流传感器的工作原理引言概述:电流传感器是一种常用的电气测量设备,用于测量电路中的电流大小。
它基于一定的物理原理,通过将电流转换成其他形式的信号来实现测量。
本文将详细介绍电流传感器的工作原理。
一、电流传感器的基本原理1.1 电磁感应原理电流传感器的基本原理是基于电磁感应现象。
当电流通过导线时,会产生一个围绕导线的磁场。
电流传感器利用这个磁场来感应电流的大小。
它通常由一个线圈组成,当电流通过线圈时,线圈中的磁场会发生变化,从而产生感应电动势。
通过测量这个感应电动势的大小,我们可以间接地得到电流的值。
1.2 磁电效应原理除了电磁感应原理外,电流传感器还可以利用磁电效应来实现电流的测量。
磁电效应是指当磁场作用于某些特定材料时,会在材料中产生电势差。
电流传感器利用这个原理,在感应材料中放置电极,当电流通过感应材料时,磁场作用于感应材料,从而在电极之间产生电势差。
通过测量这个电势差的大小,我们可以得到电流的值。
1.3 热效应原理除了电磁感应和磁电效应,电流传感器还可以利用热效应来测量电流。
热效应是指当电流通过导体时,导体会因为电阻而产生热量。
电流传感器利用这个原理,在导体上放置一个温度传感器,当电流通过导体时,导体的温度会上升。
通过测量导体温度的变化,我们可以计算出电流的值。
二、电流传感器的类型2.1 闭环式电流传感器闭环式电流传感器是一种将测量电流通过导线环绕的方式实现的传感器。
它通常由铁芯和线圈组成,线圈通过铁芯包围电流所在的导线,从而感应出电流的大小。
闭环式电流传感器具有高精度和较低的非线性误差,适用于精密测量场合。
2.2 开环式电流传感器开环式电流传感器是一种将测量电流通过气隙传感的方式实现的传感器。
它通常由铁芯和线圈组成,线圈通过铁芯的气隙中感应电流的大小。
开环式电流传感器具有较大的测量范围和较高的线性度,适用于大电流测量场合。
2.3 非接触式电流传感器非接触式电流传感器是一种通过感应电磁场变化来测量电流的传感器。
电流型传感器工作原理
电流型传感器工作原理
电流型传感器是一种常用的传感器类型,用于测量电流的变化和流过导体的电流大小。
其工作原理如下:
1. 基本原理:电流型传感器利用电流感应原理,通过感应电流产生的磁场来测量电流的大小。
2. 感应磁场:当电流通过传感器的导体时,传感器周围会产生一个磁场。
磁场的强度和电流成正比,当电流变化时,磁场的强度也会相应变化。
3. 磁场感应:电流型传感器内部含有一个或多个线圈,这些线圈包围着传感器的导体。
当磁场通过线圈时,会在线圈上感应出一个电压。
4. 增大信号:为了增大感应电压的幅度,传感器通常会使用一个铁芯或磁芯,它们可以增强磁场的强度,从而增加感应电压的大小。
5. 信号处理:传感器产生的感应电压通常是一个微弱的交流信号。
为了能够更好地测量和处理这个信号,需要对其进行放大、滤波和调整等处理。
6. 输出测量:经过信号处理后,传感器的输出信号可以由数字显示器、模拟电压输出或通过无线方式传输到其他设备进行测量和分析。
总之,电流型传感器通过感应电流产生的磁场来测量电流的变化和大小。
这种传感器结构简单,可靠性高,并且广泛应用于电力系统、工业自动化和电子设备等领域。
电流传感器的工作原理
电流传感器的工作原理电流传感器的工作原理基于安培环路定理和法拉第电磁感应定律。
根据安培环路定理,通过一条导线的电流会产生一个磁场,磁场的大小与电流的大小成正比。
根据法拉第电磁感应定律,磁场的变化会在感应线圈中产生电动势。
电流传感器通常由一个感应线圈和一个铁芯组成。
感应线圈由导线绕制而成,一般是固定在芯片上。
当被测电流通过感应线圈时,根据安培环路定理,感应线圈周围产生一个和电流大小成正比的磁场。
为了增强磁场的强度,感应线圈通常会绕制多圈。
铁芯则用于引导和集中磁场线,以增加感应线圈上的磁通量。
当电流传感器工作时,被测电流通过感应线圈,感应线圈周围产生的磁场线会被铁芯引导到感应线圈上。
由于感应线圈的绕制方式,磁通量将通过感应线圈多次,从而使得感应线圈两端产生正负交替的磁通量。
根据法拉第电磁感应定律,感应线圈两端会产生一个交变的电动势。
为了测量感应线圈产生的电动势,需要将感应线圈的输出连接到测量设备上。
一般情况下,感应线圈的输出是一个交流信号,可以采用电压变换器、滤波电路和放大电路等进行信号调理和处理。
最后,将测得的电动势信号与被测电流之间的关系进行校准和转换,可以得到准确的电流测量结果。
通常根据传感器的特性和预定的标定曲线,使用模拟或数字电路进行校准和转换。
总的来说,电流传感器通过测量电流通过感应线圈产生的磁场的大小,利用法拉第电磁感应定律,将感应线圈上产生的磁场转换成电动势信号,再通过信号处理和转换得到电流测量结果。
其工作原理基于安培环路定理和法拉第电磁感应定律的物理原理。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流转换为可测量的电信号。
它广泛应用于电力系统、工业自动化、电动车辆等领域。
一、工作原理概述电流传感器的工作原理基于安培定律和电磁感应原理。
当电流通过导体时,会在周围产生磁场。
电流传感器利用这个磁场来测量电流。
二、电流传感器的分类根据测量原理和结构特点,电流传感器可以分为多种类型,包括磁性电流传感器、霍尔效应电流传感器、电阻式电流传感器等。
1. 磁性电流传感器磁性电流传感器利用电流产生的磁场对传感器内部的磁场进行测量。
它由铁芯、线圈和磁场传感器组成。
当电流通过线圈时,线圈周围的磁场会改变,磁场传感器会检测到这个变化,并将其转换为电信号输出。
2. 霍尔效应电流传感器霍尔效应电流传感器利用霍尔元件来测量电流。
霍尔元件是一种基于霍尔效应的半导体器件,当电流通过霍尔元件时,霍尔元件会产生一个与电流强度成正比的电压信号。
通过测量这个电压信号,可以得到电流值。
3. 电阻式电流传感器电阻式电流传感器利用电流通过电阻产生的电压来测量电流。
它由电流传感器和电阻组成。
当电流通过电阻时,会在电阻两端产生一个与电流强度成正比的电压。
通过测量这个电压,可以得到电流值。
三、电流传感器的特点1. 非接触式测量:电流传感器无需直接接触被测电流,避免了电流测量对被测电路的影响。
2. 高精度:电流传感器具有较高的测量精度,能够满足不同应用的要求。
3. 安全可靠:电流传感器能够将高电流转换为低电压或者电流信号,提供安全可靠的测量结果。
4. 宽测量范围:电流传感器的测量范围通常较宽,能够满足不同电流值的测量需求。
5. 高线性度:电流传感器具有较好的线性度,能够提供准确的测量结果。
四、电流传感器的应用领域1. 电力系统:电流传感器广泛应用于电力系统中,用于测量电流、监测电力负荷、保护设备等。
2. 工业自动化:电流传感器用于测量机电、变频器、电力电子设备等的电流,实现对工业设备的监测和控制。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流信号转换为可测量的电压或电流输出。
电流传感器在电力系统、工业自动化、电子设备等领域中广泛应用,具有重要的作用。
一、工作原理概述电流传感器的工作原理基于电磁感应定律和法拉第电磁感应定律。
当电流通过导线时,会产生磁场,电流传感器利用这个原理来测量电流。
二、电流传感器的分类根据测量原理和结构特点,电流传感器可分为以下几种类型:1. 电磁式电流传感器:利用电磁感应定律,通过测量感应电动势来间接测量电流。
2. 磁阻式电流传感器:利用磁阻效应,通过测量磁阻的变化来间接测量电流。
3. Hall效应电流传感器:利用Hall效应,通过测量Hall元件的输出电压来直接测量电流。
4. 磁电阻式电流传感器:利用磁电阻效应,通过测量磁电阻元件的电阻变化来间接测量电流。
三、电磁式电流传感器的工作原理电磁式电流传感器是应用最广泛的一种类型,下面将详细介绍其工作原理:1. 基本结构电磁式电流传感器由铁芯、线圈和磁场传感器组成。
铁芯通常采用环形磁芯或磁链闭合型磁芯,线圈绕在铁芯上,磁场传感器用于测量磁场的强度。
2. 工作原理当被测电流通过电流传感器的线圈时,线圈中产生的磁场会使铁芯磁化,从而产生磁通。
根据法拉第电磁感应定律,磁通的变化会在磁场传感器中产生感应电动势。
磁场传感器将感应电动势转换为可测量的电压或电流信号输出。
3. 特点和优势电磁式电流传感器具有以下特点和优势:- 非接触式测量:传感器与被测电流之间无需直接接触,避免了电流传感器与被测电路之间的电气耦合问题。
- 高精度:电磁式电流传感器具有较高的测量精度,可满足对电流信号精确测量的需求。
- 宽测量范围:电磁式电流传感器可适应不同电流范围的测量,广泛应用于各种电流测量场景。
- 耐用可靠:电磁式电流传感器结构简单、稳定可靠,具有较长的使用寿命。
四、应用领域电流传感器在各个领域中都有广泛的应用,包括但不限于以下几个方面:1. 电力系统:电流传感器用于电力系统中的电流监测、电能计量、故障检测等方面。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备,它能够将电流转换为可测量的电信号。
电流传感器的工作原理基于法拉第定律和电磁感应原理。
一、法拉第定律法拉第定律是描述电磁感应现象的基本定律之一。
根据法拉第定律,当导体中的磁通量发生变化时,会在导体两端产生感应电动势。
电流传感器利用这一原理来测量电流。
二、电磁感应原理电流传感器中通常包含一个线圈或者磁环,当被测电流通过时,会产生一个磁场。
根据电磁感应原理,磁场的变化会在线圈或者磁环中产生感应电动势。
具体来说,电流传感器中的线圈或者磁环会与被测电流的导线相互作用。
当电流通过导线时,产生的磁场会穿过线圈或者磁环,导致磁通量的变化。
这个变化的磁通量会在线圈或者磁环中产生感应电动势。
感应电动势的大小与电流的大小成正比。
为了测量感应电动势,电流传感器通常会将线圈或者磁环连接到一个电路中。
该电路会将感应电动势转换为可测量的电信号。
常见的电路包括放大器和滤波器等。
三、工作原理示意图下面是一个简化的电流传感器的工作原理示意图:[示意图]在这个示意图中,被测电流通过传感器的导线,产生磁场。
磁场穿过传感器中的线圈或者磁环,导致磁通量的变化。
变化的磁通量在线圈或者磁环中产生感应电动势。
感应电动势经过放大器和滤波器等电路处理后,转换为可测量的电信号。
四、应用领域电流传感器广泛应用于各种领域,例如电力系统、工业自动化、交通运输和家用电器等。
以下是一些常见的应用领域:1. 电力系统:电流传感器用于测量电力系统中的电流,匡助监测和控制电力负荷。
2. 工业自动化:电流传感器用于监测和控制工业设备中的电流,确保设备的正常运行。
3. 交通运输:电流传感器用于测量电动汽车、电动自行车和电动船等交通工具中的电流,匡助监测电池状态和电动机性能。
4. 家用电器:电流传感器用于测量家用电器中的电流,例如空调、冰箱和洗衣机等,匡助实现能效监测和智能控制。
五、总结电流传感器是一种用于测量电流的设备,其工作原理基于法拉第定律和电磁感应原理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电流传感器的工作原理-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电流传感器工作原理
电流传感器是传感器的一种分类,其主要信号源是采集信号的电流大小!主要参数为其电流大小!检测方法一般是检测电流特性的器件,一般有电流表之类的!
工作原理主要是霍尔效应原理.
一、以零磁通闭环产品原理为例:
1、当原边导线经过电流传感器时,原边电流IP会产生磁力线,原边磁力线集中在磁芯气隙周围,内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的,大小仅为几毫伏的感应电压,通过后续电子电路可把这个微小的信号转变成副边电流IS,并存在以下关系式: IS* NS= IP*NP
其中,IS—副边电流;
IP—原边电流;
NP—原边线圈匝数;
NS—副边线圈匝数;
NP/NS—匝数比,一般取NP=1。
电流传感器的输出信号是副边电流IS,它与输入信号(原边电流IP)成正比,
IS一般很小,只有10~400mA。
如果输出电流经过测量电阻RM,则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
2、传感器供电电压VA
VA指电流传感器的供电电压,它必须在传感器所规定的范围内。
超过此范围,传感器不能正常工作或可靠性降低,另外,传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。
要注意单相供电的传感器,其供电电压VAmin是双相供电电压VAmin的2倍,所以其测量范围要相供高于双电的传感器。
3、测量范围Ipmax
测量范围指电流传感器可测量的最大电流值,测量范围一般高于标准额定值IPN。
二、电流传感器主要特性参数
1、标准额定值IPN和额定输出电流ISN
IPN指电流传感器所能测试的标准额定值,用有效值表示(A.r.m.s),IPN的大小与传感器产品的型号有关。
ISN指电流传感器额定输出电流,一般为
10~400mA,当然根据某些型号具体可能会有所不同。
2、偏移电流ISO
偏移电流也叫残余电流或剩余电流,它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。
电流传感器在生产时,在25℃,IP=0时的情况下,偏移电流已调至最小,但传感器在离开生产线时,都会产生一定大小的偏移电流。
产品技术文档中提到的精度已考虑了偏移电流增加的影响。
3、线性度
线性度决定了传感器输出信号(副边电流IS)与输入信号(原边电流IP)在测量范围内成正比的程度。
4、温度漂移
偏移电流ISO是在25℃时计算出来的,当霍尔电极周边环境温度变化时,ISO 会产生变化。
因此,考虑偏移电流ISO的最大变化是很重要的,其中,IOT是指电流传感器性能表中的温度漂移值。
5、过载
电流传感器的过载能力是指发生电流过载时,在测量范围之外,原边电流仍会增加,而且过载电流的持续时间可能很短,而过载值有可能超过传感器的允许值,过载电流值传感器一般测量不出来,但不会对传感器造成损坏。
6、精度
霍尔效应传感器的精度取决于标准额定电流IPN。
在+25℃时,传感器测量精度与原边电流有一定影响,同时评定传感器精度时还必须考虑偏移电流、线性度、温度漂移的影响。
