模具制造技术试卷及答案6套
模具制造工试题和答案
模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。
每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。
（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。
（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。
（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。
（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。
（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。
（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。
（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。
（ ）11、 最大极限尺寸一定大于基本尺寸。
（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025 （ ）13、 平面度误差包含了直线度误差。
（ ）14、 零件的表面粗糙度数值越小，越易于加工。
（ ）15、 在标准公差等级中，IT2比IT8公差值小，尺寸精度高。
（ ）16、 粗加工时，应先用较大的前角和后角。
（ ）17、 磨削硬度高的应先用软砂轮，粒度为粗粒度。
（ ）18、 运用误差转移和变形转移法减少加工误差在实质上并无区别。
（ ）19、 夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。
（ ）20、 固定钻套对钻模板的配合，一般采用H7/6n 。
（ ）21、 工艺夹头试用与加工细长圆柱形凸模。
（ ）22、 对压印锉修凹模的工作刃口表面粗糙度应控制在 以下。
（ ）23、 仿形铣削用的靠模形状与铣削型面的形状相同。
（ ）24、 电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。
（ ）25、 成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。
模具设计与制造技术模考试题与参考答案
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示（）。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是（）。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作，其中符合单分型面注射模的动作过程为（）。
A、模具锁紧一注射一开模一拉出凝料一推出塑件和凝料B、注射一模具锁紧一拉出凝料一推出塑件和凝料一开模C、模具锁紧一注射一开模一推出塑件和凝料一拉出凝料D、开模一注射一模具锁紧一拉出凝料一推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了（）。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为（）。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图（）表示。
A、虚线B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的（）一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后（）不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时，（）描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的（）决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中，主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为（）。
A、2.0B、3.0C、O.33D、4.0正确答案：B12、为了提高零件加工的生产率,应考虑的最主要一个方面是（）。
《模具制造技术》试卷
20XX-20XX学年第二学期期末试题班级_________ 姓名__________ 座号_________一填空题（共30分，每空1分）1 在导柱加工过程中，外圆柱面的车削和磨削都是以两端的___________定位2导柱和导套的_________，其目的在于进一步提高被加工表面的质量，以达到设计要求3当注射成型带有侧凹或侧孔的塑料制品时，模具必须带有____________和_____________4导套加工时正确选择定位基准，对保证内外圆柱面的_________要求十分重要5按导柱在模座中的位置和数量，模架可分为_____________ ______________ 后侧导柱模架和四导柱模架。
6多圆形凹模型孔一般采用高精度的___________和___________两种机床进行加工。
7当注射成型带有_________或________的塑料制品时，模具必需带有侧向分型或侧向抽芯机构8由于冲载凸模的刃口形状种类繁多，从工艺角度考虑，可将其分为________和________-两种9仿形磨削是在具有_________的曲线磨床或光学曲线磨床上，按放大样板或放大图样对成形表面进行磨削加工10采用成形磨削加工模具零件可获得高精度的__________和_____________ 。
11 整体机构的多型孔凹模，一般以_________和___________为原材料12 加工非圆形型孔的凹模，机械加工比较困难，常用____________加工技术代替。
13机床的磨削机构能完成三种运动：___________ ___________ _____________14加工中心，一般具有_________功能，能进行铣钻镗功螺纹等加工15电火花加工是在一定的介质当中，通过工具电极之间脉冲放电时的________的作用16电火花线切割常用的工作液主要有________和__________17超声加工，加工时工具以一定的_______压在工件上，在工具和工件之间送入磨料悬浮液18化学腐蚀加工是将工件要加工的部位暴露在化学介质中，产生______，使工件材料腐蚀溶解，以获得所需要形状和尺寸的一种工艺方法19铸造是将______浇注到铸型内，待其冷却凝固后获得与铸型型腔形状，尺寸一致的工件20装配的精度要求与影响装配精度的尺寸，按一定顺序首尾相接构成的封闭尺寸组合称为装配_________二选择题（共30分，每空2分）1下列不属于模具中某些倾斜平面的加工方法有（）Ａ工件斜置Ｂ刀具斜置Ｃ机床斜置Ｄ将刀具作成一定的锥度对斜面进行加工２在坐标磨床上进行磨削加工的基本方法错误的一种是（）Ａ磨孔（即钻孔）Ｂ侧磨Ｃ外圆磨削Ｄ平面磨削3下列属于仿形铣削加工方式的有（）A 按样板轮廓仿形B 按铣刀仿形C 按仿形销仿形4下列不属于手工抛光的方法是（）A 用砂纸抛光B 用油石抛光C 研磨D 电动抛光5下列描述电火花线切割加工与电火花成形加工错误的一项是（）A 不需要制作电极B 能方便制造形状复杂的通孔C 可加工沉孔D 采用四轴联动，可加工锥度，上，下面异性体等零件6下列不属于超声抛光具有的优点是（）A 适用于任何表面粗糙度的工件B 抛光效率高C 适用于各种型腔模具D 适用不同材质的抛光7下列描述型腔挤压成形技术中错误的一项是（）A 模具型腔的挤压成形有冷挤压，热挤压，和超塑成形等方法B 冷挤压方式有开式挤压和闭式挤压C 该方法制造周期短，生产效率高，型腔精度高D 型腔冷挤压技术广泛应用于大尺寸深型腔模具8下列不属于装配的组织形式是（）A 集中分配B 分散分配C 产品按自由节拍移动D 总装配9下列不属于线切割工件的装夹方式的是（）A 悬臂式装夹B 两端支撑方式装夹C 螺丝固定装夹D 板式支撑方式装夹10下列描述超声加工具有的特点是错误的一项是（）A 适于加工硬脆材料B 适合于加工薄壁零件及工件的窄槽C 机床比较简单，操作维修也比较方便D 超声加工不可用于穿孔切割研磨等三判断题（共10分，每小题2分）1 电火花线切割中工件接脉冲电源负极，电极丝接正极（）2抛光中研磨剂是由磨料研磨液及辅料配制而成（）3 冷挤压工艺凸模必须要有足够的强度硬度韧性和耐磨性（）4电解加工比电解磨削获得更高的加工精度（）5用电火花加工型腔比加工凹模型孔困难的多（）四简答题（共30分，每小题10分）1 在导柱的加工过程中，为什么粗（半精）、精加工都要采用中心孔定位基准？2影响电火花加工的主要因素有哪些？3型腔的冷挤压成形有哪几种方式，各有何特点？。
模具制造技术试题及答案定稿版
模具制造技术试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压?两种形式。
3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。
5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出?型面0.05-0.10?mm，复位杆端面应低于分型面0.02-0.05 mm。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。
二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。
（√）2、铰孔是对淬硬的孔进行精加工的一种方法。
（╳）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（√）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（√）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（√）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（ A ）。
A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是（ B ）A电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工（ C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（ C ）A是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工 B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
模具制造技术--试卷8,参考答案
《模具制造工艺学》答案一、填空题。
（共50分,每空1分）1、加工精度2、车削加工、铣削加工、刨削加工、钻削加工、磨削加工、仿形加工、坐标镗加工、坐标磨加工、成形削加工3、画线法加工、找正法加工、通用机床坐标法加工、坐标镗床加工4、型腔5、石墨和紫铜6、气体、电蚀物、积存7、砂型铸造，金属型铸造，压力铸造，低压铸造，精密铸造8、打中心孔、研中心孔、磨削9、刨削、铣削10、压印锉修法11、球头、型腔尺寸12、手工研磨抛光、机械研磨抛光13、湿研、干研、半干研14、微切削作用、挤压塑性变形、化学作用15、测量法、透光法、试切法、垫片法、镀铜（锌）法、涂层法、酸蚀法、利用工艺定位器调整法、利用工艺尺寸调整间隙二、名词解释。
（共15分，每题5分）1、精基准：在最终工序（1分）和中间工序中，（1分）应采用已加工的表面定位，（1分）这种定位基面称为精基准。
（2分）2、光整加工：是指以降低零件表面粗糙度（1分），提高表面形状精度（1分）和增加表面光泽（1分）为主要目的的研磨（1分）和抛光加工（1分）。
3、装配尺寸链：在产品的装配关系中，（1分）由相关零件的尺寸（表面或轴线间的距离）（1分）或相互位置关系（同轴度、平行度、垂直度等）（1分）所组成的尺寸链。
（2分）三、问答题。
（共25分）1、电火花加工中工作液的作用是什么？（8分）答：电火花加工中工作液的作用是：1）形成火花击穿放电通道，并在放电结束后迅速恢复间隙的绝缘状态（2分）；2）对放电通道产生压缩作用；（2分）3）帮助电蚀产物的抛出和排除；（2分）4）冷却工具和工件。
（2分）2、简述电铸和电镀的区别。
（5分）答：电铸和电镀的区别是：电镀层与基体结合要牢固，而电铸镀层要便于剥离基体，（2分）电镀层通常较薄而电铸层较厚。
（1分）按制件形状制成的具有一定尺寸及精度的母模，在电铸过程中作为阴极使用。
（2分）3、导柱在模具中的如何？（12分）答：导柱在模具中，起着重要的作用。

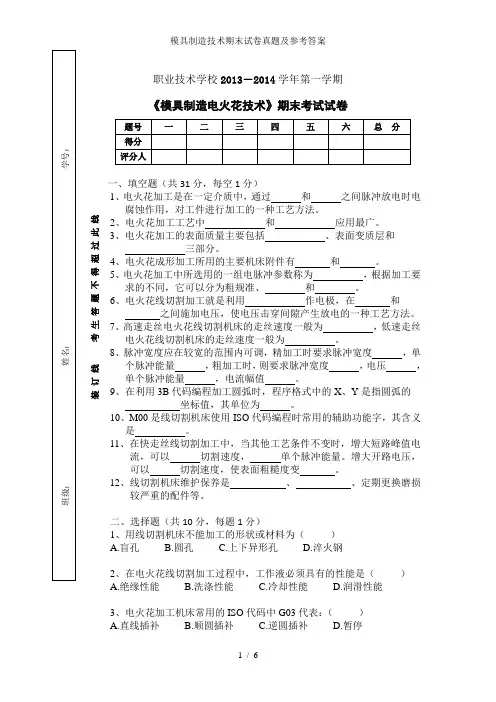

模具制造技术期末试卷真题及参考答案
职业技术学校2013－2014学年第一学期《模具制造电火花技术》期末考试试卷一、填空题（共31分，每空1分）1、电火花加工是在一定介质中，通过 和 之间脉冲放电时电腐蚀作用，对工件进行加工的一种工艺方法。
2、电火花加工工艺中 和 应用最广。
3、电火花加工的表面质量主要包括 、表面变质层和三部分。
4、电火花成形加工所用的主要机床附件有 和 。
5、电火花加工中所选用的一组电脉冲参数称为 ，根据加工要求的不同，它可以分为粗规准、 和 。
6、电火花线切割加工就是利用 作电极，在 和 之间施加电压，使电压击穿间隙产生放电的一种工艺方法。
7、高速走丝电火花线切割机床的走丝速度一般为 ，低速走丝电火花线切割机床的走丝速度一般为 。
8、脉冲宽度应在较宽的范围内可调，精加工时要求脉冲宽度 ，单个脉冲能量 ，粗加工时，则要求脉冲宽度 ，电压 ，单个脉冲能量 ，电流幅值 。
9、在利用3B 代码编程加工圆弧时，程序格式中的X 、Y 是指圆弧的 坐标值，其单位为 。
10、M00是线切割机床使用ISO 代码编程时常用的辅助功能字，其含义 是 。
11、在快走丝线切割加工中，当其他工艺条件不变时，增大短路峰值电流，可以 切割速度， 单个脉冲能量。
增大开路电压，可以 切割速度，使表面粗糙度变 。
12、线切割机床维护保养是 、 、定期更换磨损较严重的配件等。
二、选择题（共10分，每题1分）1、用线切割机床不能加工的形状或材料为（ ） A.盲孔 B.圆孔 C.上下异形孔 D.淬火钢2、在电火花线切割加工过程中，工作液必须具有的性能是（ ） A.绝缘性能 B.洗涤性能 C.冷却性能 D.润滑性能3、电火花加工机床常用的ISO 代码中G03代表：（ ） A.直线插补 B.顺圆插补 C.逆圆插补 D.暂停----------------------------------------------------装 订 线 考 生 答 题 不 得 超 过 此 线---------------------------------------------------4.电火花线切割时，一般都采用（）加工。
模具设计与制造技术考试题与答案
模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。
关于主运动,( )的描述是不正确的。
A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。
A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。
A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。
A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。
A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。
A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。
A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。
A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。
A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。
A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。
A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。
A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。
模具设计与制造技术模拟试题与答案
模具设计与制造技术模拟试题与答案一、单选题（共50题，每题1分，共50分）1、数控机床操作工生产过程中换班时,应按照安全文明生产要求,认真做好的工作是( )。
A、机床保养B、卫生C、润滑D、交接班工作正确答案：D2、( )电火花成型的加工过程中通常由动能转换为热能是在哪个阶段?A、电离B、热膨胀C、消电离D、放电正确答案：B3、在夹具中,用一个平面对工件进行定位,可限制工件的( )自由度。
A、两个B、三个C、四个D、五个正确答案：B4、纯电阻电路的无功功率为( )。
A、0WB、0vArC、0VAD、无穷大正确答案：B5、当前最广泛采用的生活垃圾分选方法是( )。
A、机械结合人工分选B、机械分选C、人工手选D、无须分选正确答案：C6、代号TQW表示( )。
A、整体式数控刀具系统B、倾斜型微调镗刀C、模块式数控刀具系统D、倾斜型粗镗刀正确答案：B7、根据分度值及示值范围选好量具后,开始测量前要( ),以确定量具测量初始位置正确。
A、检查外观B、确定量具精度C、对零位D、选择测量环境正确答案：C8、模具零件采用锻件锻造的目的可能是( )。
A、充分发挥材料的力学性能,提高模具零件的加工工艺性和使用寿命B、合理使用加工设备C、保证模具零件的加工精度正确答案：A9、决定超声波抛光表面粗糙度数值大小的主要因素是( )。
A、磨料粒度B、磁场强度C、震动幅度D、振动频率正确答案：A10、下列材料中,属于合金弹簧钢的是( )。
A、2Crl3B、Crl12MoVC、ZGMn13- 1D、60Si2MnA正确答案：D11、不仅改变钢的组织,而且钢表层的化学成分也发生变化的热处理是( )。
A、渗碳、渗氮B、火焰加热表面淬火C、感应加热表面淬火D、淬火正确答案：A12、热流道浇注系统中的塑料处于( )状态。
A、室温B、熔融C、半凝固D、凝固正确答案：B13、两构件在同一平面内接触形式是点或线接触,其运动副类型是( )。
A、高副B、低副C、转动副D、移动副正确答案：A14、注塑模标准模架中的B板尺寸通常表示的是( )厚度尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模具制造技术》模拟试题一一、空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。
2、型腔的冷挤压加工分为和两种形式。
3、研磨导柱常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、修整成型砂轮的方法有两种：即用，用修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应分型面mm。
7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。
常用作为电极，且接在脉冲电源的正极。
8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。
二、判断题：（每题2分，共10分）（）1、精细车特别适合有色金属的精加工。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（）A是直线插补指令B 是快速移动且加工指令C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
（5分）2、什么是修配装配法？（5分）3、导柱加工中为什么要研磨中心孔？（5分）4、编制零件机械加工过程时，确定其加工顺序应遵循哪些原则？（5分）五、写下图中所示模具零件的工艺过程：（15分）凸凹模材料：CrWMn热处理硬度HRC58—62六、论述题（共15分）如图所示模具结构：1、试述型芯与固定板的装配步骤。
（6分）2、若装配后，在型心端面与型腔处出现间隙△，采用哪些方法可消除？（三种方法9分）《模具制造技术》模拟试题二四、空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。
2、导柱外圆常用的加工方法有、超精加工和研磨加工等。
3、研磨导柱常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、锌合金凹模的漏料孔既可采用方法获得，也可在浇注时使用浇出。
而漏料孔芯可用制成，也可用制成。
6、万能夹具因具有，可移动工件的，因此它能轻易的完成对不同轴线的凸、凹圆弧面的磨削工作。
7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。
常用作为电极，且接在脉冲电源的正极。
8、模具生产属单件、小批量生产，在装配工艺上多采用和来保证装配精度。
五、判断题：（每题2分，共10分）（）1、挤压法一般用于精度要求较高的中心孔。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（）5、成形磨削只能在工具磨床上辅以夹具进行。
（）六、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（）A是直线插补指令B 是快速移动且加工指令C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工七、编程题（每小题10分共20分）编制如图所示凸模线切割程序，分别采用ISO代码和3B代码，切割起点为O，引入段长度OA=5mm，加工顺序O→A→B→C→D→A→O，选用钼丝直径为φ0.12 mm，单边放电间隙δ=0.01 mm（尖角处不需加过渡圆弧）1、3B格式2、ISO代码G90五、简答题（每题5分共20分）4、万能夹具有哪几部分组成？5、成型磨削时，工艺尺寸换算的内容是什么？6、导柱加工中为什么要研磨中心孔？4、编制零件机械加工过程时，确定其加工顺序应遵循哪些原则？六、写下图中所示模具零件的工艺路线：（10分）材料：CrWMn热处理硬度HRC58—62《模具制造技术》模拟试题三八、空题：（每空1分，共20分）1、成形磨削按加工原理可分为磨削法与磨削法两大类。
2、型腔的冷挤压加工分为和两种形式。
3、研磨导柱常出现的缺陷是。
4、机械切削加工顺序的安排，应考虑以下几个原则：1）；2）；3）；4）。
5、修整成型砂轮的方法有两种：即用，用修整。
6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应分型面mm。
7、电火花加工中，正极性加工一般用于加工，负极加工一般用于加工且工件接在极。
8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。
九、判断题：（每题2分，共10分）（）1、精细车特别适合有色金属的精加工。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。
（）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（）5、表面粗糙且精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗基准只能使用一次。
（）十、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）。
A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。
A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、加工半圆AB，切割方向从A到B，起点坐标A（-5，0），终点坐标B（5，0），其加工程序为（）。
A 、B5000BB10000GxSR2 B、B5000BB10000GySR2C、B5BB010000GySR27、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G92的功能说法正确的是（）A绝对坐标指令 B 增量坐标指令C定加工起点坐标指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
（5分）8、什么是修配装配法？（5分）9、冲模工作零件装配时，间隙调整的方法有哪些？（5分）4、编制零件机械加工过程时，确定其加工顺序应遵循哪些原则？（5分）五、写下图中所示模具零件的工艺过程：（15分）凸凹模材料：CrWMn热处理硬度HRC58—62六、论述题（共15分）已知：A1= , A2= , A3=A4= ，为了保证顺利卸料，须使A0=0.3mm~0.5 mm。
1、根据已知条件对A0的数值进行验证。
（10分）2、若不满足条件，采用什么方法且怎样进行装配？（5分）《模具制造技术》模拟试题四十一、填空题：（每空1分，共20分）1、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。
2、导柱外圆常用的加工方法有、超精加工和研磨加工等。
3、研磨导柱常出现的缺陷是。
4、模座的加工主要是和的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。
5、成形磨削按加工原理可分为磨削法与磨削法两大类。
6、万能夹具是成形磨床的主要部件，也可在平面磨床或万能工具磨床上使用。
它由、、和组成。
7、目前在模具型腔电火加工中应用最多的电极材料是和。
8、坐标磨床的运动有、和运动。
十二、判断题：（每题2分，共10分）1、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。
（）2、铰孔是对淬硬的孔进行精加工的一种方法。
（）3、工位是组成工艺过程的基本单元。
（）4、为了能加工出型腔的全部形状，铣刀端部的圆弧半径必须大于被加工表面凹入部分的最小半径。
（）5、模具生产属于单件小批生产，适合采用分散装配。
（）十三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（）A一个B两个C三个D四个2、选择精基准的原则中讲到的“基准重合”是指。
（）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、有色金属的外圆加工，其精度要求为IT6级，Ra0.4um，则加工方案可选（）A粗车半精车粗磨精磨B粗车半精车精车C粗车半精车精车精细车5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、为完成一定的工序部分，一次装夹工件后，工件与夹具或设备的可动部分所占据的每一位置称为。
